华为SDH传输设备培训课件(ppt 67张)

华为SDH传输设备培训课件(ppt 67张)

a. 阻抗特性：提供75o和120o阻抗； b. 保护：通道保护：保护1—32路2M
华为机密，未经许可不得扩散
文档密级：内部公开
PD1板

PD1板的功能及使用：

1、拉手条宽度为24mm 2、提供32个2M上下线路（映射和解映射） 3、2M口Bit误码检测 4、邮箱电路和485接口实现告警性能上报和板间通讯 5、接口板：D75B、D75S、D12S板 6、中继电缆：SFYV-75-2-1，插接口为HM-4*6PIN：
文档密级：内部公开
2500+各IU板位

OptiX 2500+各IU板位支持的接入容量
I U 板 位1 2 3 4 5 6 7 8 9 1 01 11 2 接 入 V C 4 的 最 大 容 量 4 4 4 1 61 61 61 61 61 6 4 4 4 （ 个 ）
华为机密，未经许可不得扩散
文档密级：内部公开
IU接口单元
IU接口单元
定时单元
辅助接口单元
主控单元
外同步接口
华为机密，未经许可不得扩散
辅助接口
文档密级：内部公开
管理接口
系统信号流
交叉连接矩阵 （高阶、低阶）
STM-1
STM-4
STM-16
S D H 接 口
P D H 接 口
E1(2M) E3(34M) E4(140M) PDH子速率
同步定时
系统控制与通信
文档密级：内部公开
PQ1
?
PQ1板 的 内 容 等 同 于 PD1板 ， 只 是 ......
1、提供63个2M上下线路（映射和解映射）； 2、接口板：E75B、E75S、E12S板

华为光网络有多少种设备

华为光网络有多少种设备
======================
9500接入槽位多，交叉调度能力强，一般用在网络骨干调度层，所以就归类到OCS（optical core swith，光网络核心交换），
而7500、3500、2500这些设备相对9500来讲槽位少，交叉能力比不上9500，所以不好意思用“核心”这些词来修饰，但是为了不和叫OCS的9500冲突同时要和2500+这些做些区别，所以就叫NG（next generation，下一带网络）了。但是7500这些东西和2500+也没什么本质上的区别，也还是SDH，所以，7500、3500等就叫NG-SDH
NG SDH设备：optix OSN 2500（常用）、OSN 3500 II、OptiX GCP、OptiX OSN 2500 REG、OptiX OSN 3500T、OptiX OSN 1500（常用）、OptiX OSN 3500（常用）、OptiX OSN 7500（常用）
OCS设备：OptiX OSN 9500、OptiX OSN 9560
2：NG-SDH （next generation sdh)即下一代SDH，与传统的SDH不同，NG-SDH 在网络的可伸缩性和带宽优化传送方面，具有宽带接入、透传、会聚和交换能力，且组网设备具有成本低、集成度高和体积小等特点。在组网方面，NG-SDH可以组环网或MESH网，具有智能控制平面，并可提供高效的保护能力和恢复能力。
Sosonnet：OptiX Metro 1600、OptiX Metro 3600、OptiX Metro 800、OptiX Metro 800c
微波设备：OptiX RTN 605、OptiX RTN 950（常用）、OptiX RTN 600（常用）、OptiX RTN 910（常用）、OptiX RTN ODU

SDH传输设备光接口识别

SDH传输设备光接口识别

SDH传输设备光接口识别目前铁路通信系统中，常用的传输设备主要有华为OSN1500/2500/3500，其中OSN1500主要应用在接入层，OSN2500主要应用在汇聚层，OSN3500则应用在核心层，OSN1500的外观如下图所示。

OSN1500可用作终端复用器（TM）、分插复用器（ADM），下面通过一个组网案例来说用OSN的应用，拓扑如下图所示。

OSN1500B用作TM的单板配置如下图所示，在12槽位配置了SL16单板，在7槽位配置了PD1单板，15槽位配置了D75S单板，先介绍这三种单板。

安装在设备里面的单板外观如下图所示，我们先来识别这些单板名称表示的含义。

举例：我们来识别一下L-16.1光接口、S-4.1光接口、V-64.3光接口。

SDH光接口用“应用类型-STM等级·尾标数”的代码来表示：（1）第一部分：表示应用场合的不同I或空白——局内通信光接口:<20kmS——短距离局间通信光接口：20~40km。

L——长距离局间通信光接口：40~80km。

V——超长距离局间通信光接口：80~120km。

U——甚长距离局间通信光接口：>120 km。

（2）第二部分：表示STM的速率等级1、4、16、64（3）第三部分：表示工作的波长窗口和光纤类型1或空白--工作波长1310nm，所用光纤为G.652；2—工作波长1550nm，所用光纤为G.652或G.654；3—工作波长1550nm，所用光纤为G.653；5—工作波长1550nm，所用光纤为G.655。

那么L-16.1光接口中，L表示该接口适合40-80KM的长距离局间通信，16接口的速率是STM-16（2.5Gb/s）,1表示该接口适用的波长是1310nm，适用的光纤是G.652光纤，其他两个接口请大家自己识别。

熟悉了光接口的含义，我们要理解设备的应用，当OSN1500用作终端复用器的时候，原理如下图所示。

从这张图看出，SDH的高速信号需要从TM分离出低速信号，典型的低速信号类型就是E1（2M），那么能提供E1的接口板类型有以下几种，PQ1和PD1如下图所示。

华为SDH设备介绍需要

华为SDH设备介绍需要
单子架可直接上下252个2M信号，或 24个34M/45M信号，或8个140M信号 ，或8个155M信号，或者以上各种速 率的组合信号。
❖24×24 VC4全交叉： 支持VC-4/VC-3/VC-12全交叉
TU：支路接口单元 XC：交叉连接单元 SCC：系统控制与通信单元
LU：线路接口单元 STG：同步定时发生单元
155/622H 总 结
▪ 交叉能力：16×16 VC4，1008×1008VC12.支持VC-4/VC-3/VC-12全 交叉
▪ 多业务接入：SDH/PDH接口、155M ATM接口、10M/100M IP接口 ▪ 接入容量：3×STM-4、6 ×STM-1、4×STM-1 ATM光接口、
6 ×E3/T3(34M/45M)、80×E1/T1、8×FE以及12路
用户接口：提供2/4×155Mbit/s的ATM单模或多模光接口；提供保护的最大业务接入容量为 155Mbit/s
用户接口：提供8×10M/100M兼容的以太网电接口，单设备最大业务接入容量为48×E1
用户接口：提供4×10M/100M兼容的以太网电接口和2×100M以太网单模或多模光接口，单设备最 大业务接入容量为48×合保护
新一代STM-16多业务传输设备
------OptiX 2500+(Metro 3000)
2500+总结
▪ 交叉能力：128×128等效VC4，2016×2016等效VC12.最大接 入96个STM-1， 支持VC-4/VC-3/VC-12全交叉
理 板
❖MADM系统：
在线路区支持4个光接口，采用双系 统设计，可配置成0:2独立系统、1+1 主备系统或1:1主从系统，或它们任意 组合的双系统。支路接口可支持多达8 个STM-1光接口，除可用于光支路上 下业务外，其中六个光口可被用做线 路接口，通过灵活地配置成ADM、TM 或REG，使其具备环路自愈能力。

华为SDH设备介绍(需要)

华为SDH设备介绍(需要)

5
单板名称 OI2S OI2D OI4 SB2L SB2R SB2D SLE SDE SP1S SP1D SP2D SM1S SM1D PD2S PD2D PD2T PM2S PM2D PM2T PE3S PE3D PE3T PT3S PT3D PT3T TDA SCB AIU 1路STM-1光接口板 2路STM-1光接口板 1路STM-4光接口板
1路STM-1单纤双向光接口板 1路STM-1单纤双向光接口板 2路STM-1单纤双向光接口板 1路STM-1电接口板 2路STM-1电接口板 4路E1电接口板 8路E1电接口板 16路E1电接口板 4路E1/T1电接口板 8路E1/T1电接口板 16路E1电接口板 32路E1电接口板 48路E1电接口板 4路E1/T1电接口板 8路E1/T1电接口板 16路E1/T1电接口板 1路E3电接口板 2路E3电接口板 3路E3电接口板 1路T3电接口板 2路T3电接口板 3路T3电接口板 多路音频数据接入板 系统控制板 ATM业务接口板
多业务处理能力
9×E3/T3,112×E1,96×T1 24×FE 4×STM-1 ATM(O) 6×N*64K
完善保护
PP/MSP/SNCP/共享光纤虚拟路径保护 ET_Ring， ATM-VP_ 电源/时钟1+1热备份
ring
应用
（V.35/ V.24/ X.21)
•城域/本地传输网接入层/引入层 •大客户专线接入
集成单元 （集成主控、交叉、时钟、 线路和支路为一体） 提供多种组合选择
扩展槽位
提供多种业务选择
交叉能力
4×FE 2×N*64K
高阶：6×6
VC4 低阶：378×378 VC12/VC3
体积小 436mm(w)*293mm(D)*42mm（H）(IU高) 重量轻 满配置仅4.5Kg 功耗低 标准配置功耗仅21 w

华为SDH设备介绍(需要)全解

华为SDH设备介绍(需要)全解

电源 提供多种供电选择 -48V/-60V/24V /110~220V市电
集成单元 （集成主控、交叉、时钟、 线路和支路为一体） 提供多种组合选择
扩展槽位
提供多种业务选择
交叉能力
4×FE 2×N*64K
高阶：6×6
VC4 低阶：378×378 VC12/VC3
体积小 436mm(w)*293mm(D)*42mm（H）(IU高) 重量轻 满配置仅4.5Kg 功耗低 标准配置功耗仅21 w



4
OptiX Metro 1000 V3
--集成型 STM-1/4 MSTP 设备
升级能力
STM-1/STM-4
体积小 436mm（W）×296mm（D）×86mm（H）(2U高) 重量轻 满配置仅8Kg 功耗低 标准配置功耗60w
线路接入能力
5×STM-4(o),16×STM-1(o) 6×STM-1(e) 单纤双向:6×STM-1(o)
安装方便
19英寸机柜/机架 300/600mm ET移动基站接入/PHS传输 •大客户专线接入
2
OptiX Metro 500
--集成型 STM-1 MSTP 设备
多业务处理能力
1/2×STM-1 8/16/24/32×E1
3 ×E3/T3 （V.35/ V.24/ X.21)
灵活的安装方式

19英寸机柜/机架 300/600mm ETSI 标准机柜 桌面或壁挂式安装 户外机柜安装
1

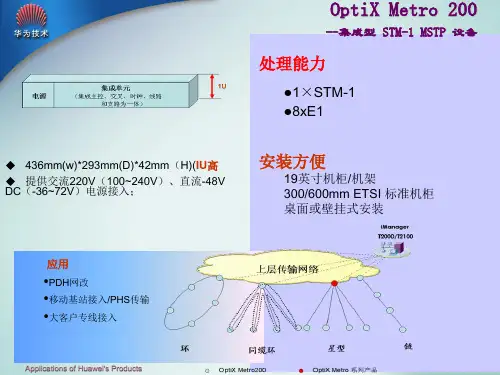

OptiX Metro 200
--集成型 STM-1 MSTP 设备
处理能力
1×STM-1 8xE1
436mm(w)*293mm(D)*42mm（H)(IU高 提供交流220V（100~240V）、直流-48V DC（-36~72V）电源接入；

华为Metro1000-Metro2050-Metro3000-SDH光传输设备

华为Metro1000-Metro2050-Metro3000-SDH光传输设备

华为Metro1000 Metro2050 Metro3000 SDH光传输设备各板卡常见华为Metro 1000板卡主控板卡:华为Metro 1000 16xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC)16xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)4xEFT/16xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC)华为Metro 1000 4xEFT/16xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC) 16xE1/75ohm/2xSTM-4(S-4.1)/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)16xE1/75ohm/4xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)4xEFS/16xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC)华为Metro 1000 4xEFS/16xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC) 32xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC)4xEFT/16xE1/75ohm/2xSTM-4(S-4.1)/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC) 16xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)16xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC)华为Metro 1000 4xEFT/16xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC) 4xEFT/16xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)16xE1/75ohm/2xSTM-4(S-4.1)/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)16xE1/75ohm/4xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)华为Metro 1000 4xEFS/16xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC) 4xEFS/16xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)32xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC)4xEFT/16xE1/75ohm/2xSTM-4(S-4.1)/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC) SS49SCBA(S-1.1) 16xE1/2xSTM-1(S-1.1) 系统控制板SS49SCBC(S-4.1) 16xE1/2xSTM-4(S-4.1) 系统控制板华为Metro 1000 SS49SCBC(L-4.1) 16xE1/2xSTM-4(L-4.1) 系统控制板SS49SCBE(S-1.1) 2xSTM-1(S-1.1) 系统控制板SS49SCBF(S-4.1) 2xSTM-4(S-4.1) 系统控制板SS49SCBG 系统控制板华为Metro 1000 SS49SCBH(S-1.1) 16xE1(75&120ohm)/2xSTM-1(S-1.1) 系统控制板-ESFP 光模块SS49SCBH(L-1.1) 16xE1(75&120ohm)/2xSTM-1(L-1.1) 系统控制板-ESFP光模块SS49SCBH(L-1.2) 16xE1(75&120ohm)/2xSTM-1(L-1.2) 系统控制板-ESFP光模块SS49SCBI(S-4.1) 16xE1(75&120ohm)/2xSTM-4(S-4.1) 系统控制板-ESFP光模块华为Metro 1000 SS49SCBI(L-4.1) 16xE1(75&120ohm)/2xSTM-4(L-4.1) 系统控制板-ESFP 光模块SS49SCBI(L-4.2) 16xE1(75&120ohm)/2xSTM-4(L-4.2) 系统控制板-ESFP光模块常见常见华为Metro 1000板卡光通信单板:SS48OI4DA(S-4.1,SC) 2*STM-4光接口板(S-4.1,SC)华为Metro 1000 SS48OI4DA(L-4.1,SC) 2*STM-4光接口板(L-4.1,SC)SS48OI4DA(L-4.2,SC) 2*STM-4光接口板(L-4.2,SC)SS49SCBA(L-1.2) 16xE1/2xSTM-1(L-1.2) 系统控制板SS42OI2-D(S-1.1 SC) 2xSTM-1光接口板(S-1.1,SC)SS43TDA 多路音频数据接口板华为Metro 1000 SS42OI2-S(S-1.1 SC) STM-1光接口板(S-1.1,SC)SS42OI2-S(Ie-1 SC) STM-1光接口板(Ie-1,SC)SS42OI2-S(L-1.1 SC) STM-1光接口板(L-1.1,SC)SS42OI2-S(L-1.2 SC) STM-1光接口板(L-1.2,SC)SS42OI2-D(L-1.1 SC) 2xSTM-1光接口板(L-1.1,SC)华为Metro 1000 SS42OI2-D(L-1.2 SC) 2xSTM-1光接口板(L-1.2,SC)SS42OI2-D(L-1.1/L-1.2 SC) 2xSTM-1光接口板(L-1.1/L-1.2,SC)SS4-OI2S02 1×STM-1光接口板(S-1.1,LC)华为Metro 1000 SS4-OI2S03 1×STM-1光接口板(L-1.1,LC)SS4-OI2S04 1×STM-1光接口板(L-1.2,LC)SS4-OI2D02 2×STM-1光接口板(S-1.1,LC)SS4-OI2D03 2×STM-1光接口板(L-1.1,LC)SS4-OI2D04 2×STM-1光接口板(L-1.2,LC)SS49SCBH(S-1.1) 16xE1(75&120ohm)/2xSTM-1(S-1.1) 系统控制板-ESFP光模块华为Metro 1000 SS49SCBH(L-1.1) 16xE1(75&120ohm)/2xSTM-1(L-1.1) 系统控制板-ESFP 光模块SS49SCBH(L-1.2) 16xE1(75&120ohm)/2xSTM-1(L-1.2) 系统控制板-ESFP光模块SS49SCBI(S-4.1) 16xE1(75&120ohm)/2xSTM-4(S-4.1) 系统控制板-ESFP光模块SS49SCBI(L-4.1) 16xE1(75&120ohm)/2xSTM-4(L-4.1) 系统控制板-ESFP光模块华为Metro 1000 SS49SCBI(L-4.2) 16xE1(75&120ohm)/2xSTM-4(L-4.2) 系统控制板-ESFP 光模块SS48OI4D(S-4.1,LC) 2*STM-4光接口板(S-4.1,LC)SS4D000OI402 1*STM-4光接口板(S-4.1,LC)SS4D000OI403 1*STM-4光接口板(L-4.1,LC)SS4D000OI404 1*STM-4光接口板(L-4.2,LC)SS4D00OI4D02 2*STM-4光接口板(S-4.1,LC)华为Metro 1000 SS4D00OI4D03 2*STM-4光接口板(L-4.1,LC)SS4D00OI4D04 2*STM-4光接口板(L-4.2,LC)SS4D0SB2DB01 2*STM-1光接口板(S-1.1,LC,单纤双向1310发1550收/1550发1310收) SS4D0SB2DB02 2*STM-1光接口板(L-1.1,LC,单纤双向1310发1550收/1550发1310收) SS4-OI2D05 2xSTM-1光接口板(Ie-1,LC)常见常见华为Metro 1000板卡业务接口单板:华为Metro 1000 SS4D48EFS401 4端口带1588功能的100M以太网二层交换处理板SS42SP2(75&120) 16xE1电接口板(75&120ohm)SS44PD2-S(75@120) 16xE1 电接口板(75&120ohm)SS44PD2-D(75&120) 32xE1 电接口板(75&120ohm)华为Metro 1000 SS44PD2-T(75&120) 48xE1 电接口板(75&120ohm)SS42SP2(75) 16xE1电接口板(75ohm)SS42SP2(120) 16xE1电接口板(120ohm)SS42ET1(8xRJ45) 8路以太网接口板(RJ45)华为Metro 1000 SS44SP1-D(75) 8xE1电接口板(75ohm)SS44PD2-D(120) 32xE1电接口板(120ohm)SS44PD2-S(120) 16xE1电接口板(120ohm)华为Metro 1000 SS44PD2-S(75) 16xE1电接口板(75ohm)SS44PD2-T(120) 48xE1电接口板(120ohm)SS44PD2-T(75) 48xE1电接口板(75ohm)SS44PD2-D(75) 32xE1电接口板(75ohm)SS42EFT 4端口10/100M以太网电接口板(映射到VC-12/VC3)常见常见华为Metro 1000板卡业务中继电缆:华为Metro 1000 T-120-4-FB4X6-10 中继电缆-10.00m-120ohm-4E1-0.5mm-(FB4X6-Ⅱ)-(2*120CC4P0.5P430U(S))T-120-4-FB4X6-40 中继电缆-40.00m-120ohm-4E1-0.5mm-(FB4X6-Ⅱ)-(2*120CC4P0.5P430U(S))SS-DL-2E1-120-20-0.5mm 中继电缆-20.00m-120ohm-2E1-0.5mm-(FB4X6-Ⅱ)-(120CC4P0.5P430U(S))华为Metro 1000 SS-DL-2E1-120-30-0.5mm 中继电缆-30.00m-120ohm-2E1-0.5mm-(FB4X6-Ⅱ)-(120CC4P0.5P430U(S))SS-DL-4E1-120-30-0.5mm 中继电缆-收发分开-30.00m-120ohm-4E1-0.5mm-(2*FB4X6-Ⅱ)-(2*120CC4P0.5P430U(S))SS-DL-2E1-75-3 中继电缆-3.00m-75ohm-2E1-2.2mm-(FB4X6)-(4*SYFVZ75-1.2/0.25) SS-DL-2E1-120-3-0.4mm 中继电缆-3.00m-120ohm-2E1-0.4mm-(FB4X6-Ⅱ)-(120CC4P0.4P430U(S))SS-DL-4E1-75-3 中继电缆-3.00m-75ohm-4E1-2.2mm-(FB4X6)-(SYFVZ75-1.2/0.25*8-I) 华为Metro 1000 SS-DL-4E1-120-3-0.4mm 中继电缆-3.00m-120ohm-4E1-0.4mm-(FB4X6-Ⅱ)-(120CC8P0.4P430U(S))SS-DL-2E1-75-40 中继电缆-OptiX155/622H-40.00m-75ohm-2E1-2.2mm-(FB4X6)-(4*SYFVZ75-1.2/0.25)SS-DL-4E1-120-40-0.4mm 中继电缆-SP2板用-40.00m-120ohm-4E1-0.4mm-(FB4X6-Ⅱ)-(120CC8P0.4P430U(S))华为Metro 1000 SS-DL-4E1-75-10 中继电缆-10m-75ohm-4E1-2.2mm-(FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-4E1-75-20 中继电缆-20m-75ohm-4E1-2.2mm-(FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-4E1-75-30 中继电缆-30m-75ohm-4E1-2.2mm-(FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-4E1-75-40 中继电缆-40m-75ohm-4E1-2.2mm-(FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-4E1-75-50 中继电缆-50m-75ohm-4E1-2.2mm-(FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-V35-Female-10 单根电缆-V.35串口电缆-10.00m-(D34母+D34塑料壳)-(CC(5P+8C)0.32P296U(S))-(FB4X6)SS-DL-V35-Male-10 单根电缆-V.35串口电缆-10.00m-(D34公)-(CC(5P+8C)0.32P296U(S))-(FB4X6)华为Metro 1000 SS-DL-V21-DCE-Female-5 单根电缆-X.21串口电缆DCE-5.00m-(DB15母)-(CC(5P+8C)0.32P296U(S))-(FB4X6)-OptiX Metro 1000SS-DL-RS449-DTE-Male-5 单根电缆-RS449串口电缆DTE-5m-(D37公-Ⅰ)-(CC13P0.48黑(S))-(FB4X6-II)-OptiX Metro 1000华为Metro 1000 SS-DL-RS449-DCE-Female-5 单根电缆-RS449串口电缆DCE-5m-(D37母-Ⅰ)-(CC13P0.48黑(S))-(FB4X6-II)-OptiX Metro 1000SS-DL-RS530-DTE-Male-5 单根电缆-RS530串口电缆DTE-5m-(D25公)-(CC13P0.48黑(S))-(FB4X6-Ⅱ)-OptiX Metro 1000SS-DL-RS530-DCE-Female-5 单根电缆-RS530串口电缆DCE-5m-(D25母)-(CC13P0.48黑(S))-(FB4X6-Ⅱ)-OptiX Metro 1000华为Metro 1000 SS-DL-16E1-120-10 中继电缆-中继电缆-10m-120ohm-16E1-0.5mm-(D78)公-(4*120CC8P0.5P430U(S))-/SS-DL-16E1-120-15 中继电缆-中继电缆-15m-120ohm-16E1-0.5mm-(D78)公-(4*120CC8P0.5P430U(S))-/SS-DL-16E1-120-20 中继电缆-中继电缆-20m-120ohm-16E1-0.5mm-(D78)公-(4*120CC8P0.5P430U(S))-/SS-DL-16E1-120-30 中继电缆-中继电缆-30m-120ohm-16E1-0.5mm-(D78)公-(4*120CC8P0.5P430U(S))-/华为Metro 1000 SS-DL-16E1-120-40 中继电缆-中继电缆-40m-120ohm-16E1-0.5mm-(D78)公-(4*120CC8P0.5P430U(S))-/T-75-16-D78-10 中继电缆-10m-75ohm-16E1-2.2mm-(D78公)-(4*SYFVZ75-1.2/0.25*8-I)T-75-16-D78-15 中继电缆-15m-75ohm-16E1-2.2mm-(D78公)-(4*SYFVZ75-1.2/0.25*8-I)T-75-16-D78-20 中继电缆-20m-75ohm-16E1-2.2mm-(D78公)-(4*SYFVZ75-1.2/0.25*8-I)T-75-16-D78-30 中继电缆-30m-75ohm-16E1-2.2mm-(D78公)-(4*SYFVZ75-1.2/0.25*8-I) 华为Metro 1000 SS-DL-V24-DTE-Male-5 单根电缆-V.24 DTE串口电缆-5m-(D25公)-(CC(5P+8C)0.32P296U(S))-(FB4X6)-环回控制SS-DL-HM(8)-75-10 中继电缆-10.0m-75ohm-4E1-2.2mm-(2*FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-HM(8)-75-15 中继电缆-15.0m-75ohm-4E1-2.2mm-(2*FB4X6)-(SYFVZ75-1.2/0.25*8-I)华为Metro 1000 SS-DL-HM(8)-75-20中继电缆-20.0m-75ohm-4E1-2.2mm-(2*FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-HM(8)-75-25 中继电缆-25.0m-75ohm-4E1-2.2mm-(2*FB4X6)-(SYFVZ75-1.2/0.25*8-I)SS-DL-HM(8)-75-30 中继电缆-30.0m-75ohm-4E1-2.2mm-(2*FB4X6)-(SYFVZ75-1.2/0.25*8-I)华为Metro 1000 SS-DL-FCI-RS232-15 单根电缆-SS43TDA RS232串口电缆-15.00m-(FB4X6)-(4*30UL2854(4C))SS-DL-FCI-RS422-30 单根电缆-SS43TDA'RS422串口电缆-30.00m-(FB4X6)-(4*30UL2854(4C))T-75-4-SMB-20 中继电缆-20.00m-75ohm-4E1-3.2mm-(8*SMB75直母-Ⅱ)-(SFYV75-2/0.3*8)-A8010常见常见华为Metro 1000板卡光纤连接器华为Metro 1000 SS-OP-D-SC-S-5 光纤连接器-SC/PC-SC/PC-单模-5m SS-OP-FC-SC-S-2 光纤连接器-FC/PC-SC/PC-单模-2mSS-OP-FC-FC-S-80 光纤连接器-FC/PC-FC/PC-单模-80mSS-OP-FC-SC-S-15 光纤连接器-FC/PC-SC/PC-单模-15mSS-OP-FC-SC-S-20 光纤连接器-FC/PC-SC/PC-单模-20m华为Metro 1000 SS-OP-FC-SC-S-25 光纤连接器-FC/PC-SC/PC-单模-25m SS-OP-FC-SC-S-30 光纤连接器-FC/PC-SC/PC-单模-30mSS-OP-FC-SC-S-35 光纤连接器-FC/PC-SC/PC-单模-35m华为Metro 1000 SS-OP-D-LC-M-10 光纤连接器-LC/PC-LC/PC-多模-10m SS-OP-FC-SC-S-45 光纤连接器-FC/PC-SC/PC-单模-45mSS-OP-LC-SC-M-10 光纤连接器-LC/PC-SC/PC-多模-10m华为Metro 1000 SS-OP-FC-SC-S-50 光纤连接器-FC/PC-SC/PC-单模-50m OP-FC-SC-M-0.45 光跳线-1FC/PC-1SC/PC-多模-0.45mSS-OP-FC-FC-S-100 光纤连接器-FC/PC-FC/PC-单模-100mSS-OP-D-SC-M-10 光跳线-1SC/PC-1SC/PC-多模-10mSS-OP-D-SC-M-30 光纤连接器-SC/PC-SC/PC-多模-30m华为Metro 1000 SS-OP-D-SC-S-15 光纤连接器-SC/PC-SC/PC-单模-15m SS-OP-D-SC-M-15 光纤连接器-SC/PC-SC/PC-多模-15mOP-FC-SC-M-2.7 光跳线-SC/PC-FC/PC-多模-2.7mOP-FC-SC-S-100 光纤连接器-FC/PC-SC/PC-单模-100mSS-OP-D-SC-S-50 光纤连接器-SC/PC-SC/PC-单模-50m华为Metro 1000 SS-OP-FC-FC-S-65 光纤连接器-FC/PC-FC/PC-单模-65m SS-OP-D-SC-M-2 光纤连接器-SC/PC-SC/PC-多模-2mSS-OP-D-SC-S-10 光纤连接器-SC/PC-SC/PC-单模-10mSS-OP-D-SC-S-20 光跳线-1SC/PC-1SC/PC-单模-20mSS-OP-D-SC-M-50 光纤连接器-SC/PC-SC/PC-多模-50mSS-OP-D-SC-S-30 光纤连接器-SC/PC-SC/PC-单模-30m华为Metro 1000 SS-OP-D-SC-M-20 光纤连接器-SC/PC-SC/PC-多模-20m SS-OP-FC-SC-M-10 光跳线-1FC/PC-1SC/PC-多模-10mSS-OP-D-LC-S-3 光跳线-LC/PC-LC/PC-单模-G.652-3mOP-SC-SC-M-5 光纤连接器-SC/PC-SC/PC-多模-5mSS-OP-D-LC-S-1.5 光跳线-LC/PC-LC/PC-单模-G.652-1.5m华为Metro 1000 OP-SC-SC-M-7 光纤连接器-SC/PC-SC/PC-多模-7mSS-OP-LC-FC-S-6 光跳线-FC/PC-LC/PC-单模-G.652-6mOP-SC-SC-M-6 光纤连接器-SC/PC-SC/PC-多模-6mSS-OP-D-LC-S-20 光跳线-LC/PC-LC/PC-单模-G.652-20mOP-FC-SC-S-55 光纤连接器-FC/PC-SC/PC-单模-55m华为Metro 1000 OP-FC-SC-S-70 光纤连接器-FC/PC-SC/PC-单模-70m SS-OP-FC-SC-S-10 光跳线-FC/PC-SC/PC-单模-G.652-10mSS-OP-FC-SC-M-20 光跳线-FC/PC-SC/PC-多模-/-20mSS-OP-D-SC-S-2 光跳线-1SC/PC-1SC/PC-单模-2mSS-OP-FC-SC-M-30 光跳线-FC/PC-SC/PC-多模-/-30mOP-SC-SC-S-80 光纤连接器-SC/PC-SC/PC-单模-80m华为Metro 1000 OP-SC-SC-S-65 光纤连接器-SC/PC-SC/PC-单模-65mSS-OP-FC-SC-S-3 光纤连接器-FC/PC-SC/PC-单模-3mSS-OP-FC-SC-M-15 光跳线-FC/PC-SC/PC-多模-/-15mSS-OP-FC-SC-S-5 光跳线-FC/PC-SC/PC-单模-5mSS-OP-FC-SC-S-7 光纤连接器-FC/PC-SC/PC-单模-7m华为Metro 1000 SS-FC-S-3 光跳线-1FC/PC-/-单模-3mSS-OP-LC-FC-M-20 光纤连接器-FC/PC-LC/PC-多模-20mSS-OP-LC-SC-S-5 光纤连接器-LC/PC-SC/PC-单模-5mSS-OP-D-LC-S-5 光跳线-LC/PC-LC/PC-单模-5mSS-OP-LC-FC-S-20 光跳线-FC/PC-LC/PC-单模-20m华为Metro 1000 SS-OP-LC-SC-S-10 光跳线-LC/PC-SC/PC-单模-G.652-10mSS-OP-LC-SC-M-30 光纤连接器-LC/PC-SC/PC-多模-30mSS-OP-LC-FC-S-10 光跳线-FC/PC-LC/PC-单模-10mSS-OP-LC-SC-S-30 光跳线-LC/PC-SC/PC-单模-30m华为Metro 1000 SS-OP-LC-FC-S-5 光跳线-FC/PC-LC/PC-单模-5mSS-OP-D-LC-S-10 光跳线-LC/PC-LC/PC-单模-10mSS-OP-LC-FC-M-30 光纤连接器-FC/PC-LC/PC-多模-30mSS-OP-LC-FC-S-30 光跳线-FC/PC-LC/PC-单模-30m华为Metro 1000 SS-OP-LC-SC-M-20 光纤连接器-LC/PC-SC/PC-多模-20mSS-OP-LC-FC-M-10 光纤连接器-FC/PC-LC/PC-多模-10m常见华为Metro 1000板卡其他配件华为Metro 1000 W04805S00 系统电源-GIE4805S-48V/10A电源系统,整流模块1+1备份,单个整流模块最大输出电流10A,有电池浮冲管理功能,没有温度补偿SS-WFD 网口防雷单元SS4B1CASE 总装机箱(-48V)华为Metro 1000 SS4B2CASE 总装机箱(+24V)SS4B3CASE 总装机箱(220V)N63E Rack(2200x600x300mm) N63E拼装机柜(2200x600x300mm)(322)SS-Battery Box Metro 1000 蓄电池箱SS44PDU Metro 1000 直流配电盒[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。

华为 optix光传输系统SDH基本原理第一讲

华为 optix光传输系统SDH基本原理第一讲

1 86 ×3 1 字 节 间 插
9
261 P O R R H
TUG-3
VC4
TU3——支路单元3；与VC3相对应的标准信息结构，完成一级指
针定位。 TUG3——支路单元组3；与TU3相对应的标准信息结构。 34M—VC3—TU3—TUG3； 3TUG3—VC4—STM-1； 所 以STM-1 可以复用进3路34M。
太小，例：2M、34M。
需进行二级指针定位。先将小信息包打包成中
信息包，通过支路单元
指针-TUPTR定位其在中信息包中的位置。然后
将若干中信息包打包成大信息包，通过AU-PTR 指示相应中信息包的位置。

复用步骤(复用方式、复用结构)
低阶SDH→高阶SDH：字节间插方式，4合1
PDH信号→STM-N：同步复用和灵活的影射
1#

复帧的概念

பைடு நூலகம்
STM-1 STM-1 STM-1 STM-1
2# 3# 4#
4 个 C12 基 帧 组 成 一 个 复帧。 基帧、复帧装入的是同

一路2M信号。

基 帧 装 入 2M 信 号 的 125us时间段的信息； 复帧装入2M信号500us 时间段的信息
C12 C12 C12 C12
SDH复用器
PDH→SDH——通过指针定位预见低速信号在帧
中位置，使收端可直接下低速信号。
OAM功能 用于OAM的开销多 OAM功能强——这也是线路编码不用加冗
余的原因
兼容性——决定成本 老体制设备是否还可发挥作用 对新体制能否接入

频带利用率不如PDH系统
指针调整机理复杂，并且产生指针调整抖动

华为SDH设备介绍(侧重单板)

华为SDH设备介绍(侧重单板)

SLOT 18 PIU
SLOT 19 PIU
SLOT 6 622M SLOT 7 622M SLOT 8 622M SLOT 9 622M
SLOT 10 AUX
槽位关系 (拆分前)
槽位拆分
12 14, 15 13 16, 17
7 15 8 17
SLOT 14 SLOT 15 SLOT 16 SLOT 17
Page16
OptiX OSN 3500子架
接口板槽位
AUX单板槽位 电源接入板槽位
风扇单元
业务处理板槽位
主控单元槽位 交叉单元槽位 过滤网
子架尺寸(mm) 子架重量 (kg)
722（高）×497（宽）×295（深） 20
Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved.
OSN 1500/2500
OSN 3500 II/2500
OSN 1500/2500
汇聚层
OSN 2500/Metro
OSN 1500/Metro
OSN 1500/Metro
Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved.
Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved.
Page6
系统结构
STM-1
LU
STM-4/16
LU
PDH
TU
以太网
TU
交叉连接单元 高阶交叉矩阵
(VC-4) 低阶交叉矩阵 (VC-12/VC-3)

华为光设备(OptiX 2500+)操作手册

华为光设备(OptiX 2500+)操作手册

华为光设备（OptiX 2500+）操作手册OptiX 2500+(Metro3000)光设备是华为技术有限公司开发的STM-16多业务光传输系统，光设备提供的SDH接口单元包括STM-16/ STM-4/STM-1光接口和STM-1电接口。

同时提供了丰富的具备PDH接口的IU接口单元，如T1、E1、E3、T3等PDH电接口系列。

另外，还提供以太网业务接入、带宽管理和以太业务汇聚等功能，将10M/100M以太网业务转换成VC-12业务在SDH网络上进行传送。

1 面板结构说明1.1 子框面板结构图1. 用户槽位1/保护槽位2. 用户槽位23. 用户槽位34. 用户槽位45. 用户槽位56. 用户槽位67. 交叉板槽位8. 交叉板槽位9. 用户槽位7 10. 用户槽位8 11. 用户槽位9 12. 用户槽位10 13.用户槽位11 14. 用户槽位12 15. 主控板槽位16. 保护槽位17. 光纤夹18. 防静电手腕插孔19. 接地孔OptiX 2500+(Metro3000)的子架结构（插板区）1. 挂耳2. 绑线杆3. 绑线支架4. 电源监控板5. 母板E1接口线连接板1/保护驱动板6. 接口板127. 接口板11 8. 接口板10 9. 接口板9 10. －48v电源接口11. 辅助接口单元12. 接口板4 13. 接口板314. 接口板2 15. 接口板1/母板E1接口线连接板2OptiX 2500+(Metro3000)子架结构（接线区）1.2 电源盒面板结构图电源盒安装于OptiX 2500+(Metro3000)机柜的顶部。

电源盒主要起-48V电源接入和分配的作用。

电源盒配备了电源滤波器和过流保护器件。

此外，电源盒内还配备了电源分配板（PDA）、电源监测板（PMU）、过压保护板（OPU）、低压保护板（LVC）。

561. OPU 板2. LVC 板3. PDA 板4. PMU 板5. 挂耳6. 面板电源盒外观及内部单板的位置RT N1(+)RT N2(+)NEG1(-)NEG2(-)PWR1PWR2PM URUNALMPGNDBUZ Z ER T ESTUPPERSUBRACKLOWERSUBRACK123456789101. 总开关（第1路）2. 总开关（第2路）3. 保护地4. 电源地（第1路）5. 电源地（第2路）6. -48V 电源（第1路）7. -48V 电源（第2路）8. 上子架电源开关9. 下子架电源开关 10. PMU 板 11. PMU 板指示灯 12. 声光测试开关 13. 告警声切除开关电源盒的面板2 基本配置及功能单元名称单板名称（字母表示） 单板名称PDH 单元PD1 32路E1支路电接口板 PQ163路E1支路电接口板PL3 3路E3/T3支路电接口板 PQ3 12路E3/T3支路电接口板 SDH 单元SDE 2路STM-1电接口板 SQE 4路STM-1电接口板 S16 1路STM-16光接口板 SD42路STM-4光接口板SL4 1路STM-4光接口板 SQ1 4路STM-1光接口板 SD1 2路STM-1光接口板 SL11路STM-1光接口板以太网接入单元ET1百兆以太网VC-12透传处理板单元名称单板名称（字母表示）单板名称EFT 百兆以太网VC-3/ VC-12透传处理板EFS0 快速以太网VC-12/VC-3交换处理板交叉连接与时钟单元XCS 交叉连接与时钟处理板主控与通信单元SCC 系统通信与控制板光放大单元BA2 光功率放大板BPA 光功放前放一体板电接口倒换控制单元EIPC 电接口倒换控制板单板名称功能说明可以使用的板位出线方式处理能力S16 STM-16光接口板IU4～IU9 IU 16×STM-1 SD4 2路STM-4光接口板IU4～IU9 IU 8×STM-1SL4 STM-4光接口板IU1～IU12 IU 4×STM-1SQ1 4路STM-1光接口板IU3～IU10 IU 4×STM-1SD1 2路STM-1光接口板IU1～IU12 IU 2×STM-1SL1 STM-1光接口板IU1～IU12 IU 1×STM-1SQE 4路STM-1电接口板IU1～IU4、IU9～IU12、IUPIU 4×STM-1SDE 2路STM-1电接口板IU1～IU4、IU9～IU12、IUPIU 2×STM-1BA2 光功率放大板IU2、IU4、IU6、IU8、IU10、IU12IU 0×STM-1BPA 光功放前放一体板IU2、IU4、IU6、IU8、IU10、IU12IU 0×STM-1PD1 32路E1电接口板IU1～IU4、IU9～IU12、IUPLTU 32×E1PQ1 63路E1电接口板IU1～IU4、IU9～IU12、IUPLTU 63×E1PL3 3路E3/T3电接口板IU1～IU4、IU9～IU12、IUPLTU 3×E3/T3PQ3 12路E3/T3电接口板IU1～IU4、IU9～IU12、IUPLTU 12×E3/T3ET1 以太网透传处理板IU1～IU4、IU9～IU12 LTU 48×E1EFS0 快速以太网VC-12/VC-3交换处理板IU1～IU4、IU9～IU12 LTU 4 ⨯ STM-1EFT 快速以太网VC-12/VC-3透传处理板IU1～IU4、IU9～IU12 LTU 4 ⨯ STM-12.3 单板业务配置业务板选用PDH单元：PD1、PQ1单板，出线板选用E75S或E12S可上下E1/T1业务，单子架最多可上下504（63×8）个E1/T1。

华为SDH设备介绍(需要)

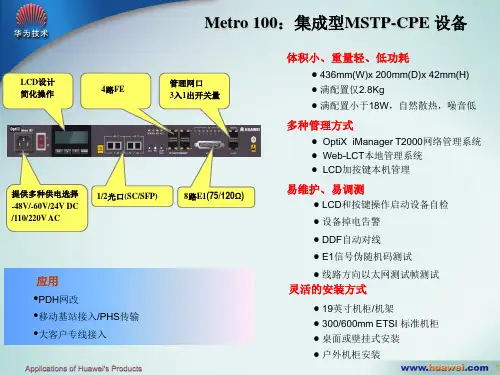

华为SDH设备介绍(需要)

提供多种供电选择 -48V/-60V/24V DC /110/220V AC
1/2光口(SC/SFP)
8路E1(75/120Ω)
易维护、易调测

LCD和按键操作启动设备自检 设备掉电告警
DDF自动对线
E1信号伪随机码测试 线路方向以太网测试帧测试
应用

•PDH网改 •移动基站接入/PHS传输 •大客户专线接入
ET1 EF1
8路以太网业务电接口板 6路以太网业务接口板
IU4 IU4
ET1D SHL N64
2路以太网业务电接口板 单线对高比特率数字用户线接口板 N×64K速率接口板
IU1 IU2 IU3 IU1 IU2 IU3 IU1 IU2 IU3
FAN
风扇板
FAN
7
综合业务的OptiX 155/622

交 支路板 叉 1.5/2M 连 34/45M 接 140M 155M（E/O） 板 音频接口/数据子速率
线路板 155M 622M
时 主 开 钟 控 销 板 板 处 理 板
单子架可直接上下252个2M信号，或 24个34M/45M信号，或8个140M信号， 或8个155M信号，或者以上各种速率 的组合信号。
支路槽位 全兼容 接口区 插 板 区 MADM系统：
在线路区支持4个光接口，采用双系 统设计，可配置成0:2独立系统、1+1 主备系统或1:1主从系统，或它们任意 组合的双系统。支路接口可支持多达8 个STM-1光接口，除可用于光支路上 下业务外，其中六个光口可被用做线 路接口，通过灵活地配置成ADM、TM 或REG，使其具备环路自愈能力。
完善保护
PP/SNCP/线性MSP/共享光纤虚拟路径保护 LCAS STP LPT 电源1+1热备份

华为SDH光传输设备操作规程

华为SDH光传输设备操作规程

华为SDH光传输设备操作规程华为SDH光传输设备操作规程1范围本规程适用于华为SDH系列（Optix OSN7500、Optix OSN3500、Optix OSN1500、Optix Metro5000、Optix Metro1000）光通信设备的运行操作和维护检修。

2规范性引用文件YD/T 877 《同步数字体系（SDH）复用设备和系统的电接口技术要求》YD/T 1238 《基于SDH的多业务传送节点技术要求》YD/T 1620.1-5 《基于同步数字体系(SDH)的多业务传送节点(MSTP)网络管理技术要求(第1部分至第5部分)》YD/T 5095 《SDH长途光缆传输系统工程设计规范》3术语和定义3.1 SDH（Synchronous Digital Hierarchy，同步数字体系）根据ITU-T的建议定义，是不同速率的数字信号的传输提供相应等级的信息结构，包括复用方法和映射方法，以及相关的同步方法组成的一个技术体制。

3.2 常见故障及告警光传输设备故障主要分外部原因、人为原因和设备本身故障三种情况。

外部原因包括电源故障（如设备掉电、供电电压过低等）、光纤电缆故障（如光纤性能劣化、损耗过高，光纤折断、中继电缆脱落、损断或接触不良等）。

人为原因包括误操作设置了光路或支路通道的环回、误操作更改、删除了配置数据等。

设备本身故障主要表现为单板失效或性能劣化。

光传输设备处理故障常用的方法有告警分析法、逐段环回法和替换法。

在现场处理故障时以逐段环回法和替换法为主。

硬件环回是环回的一种方式，采用手工方法用尾纤对物理端口（光接口、电接口）的环回操作。

做硬件环回时需确保光模块的接收光功率小于过载光功率。

为防止由于光功率过高损坏接收光模块，在做硬件环回时，应加衰减器来降低输入光功率，衰减大小根据现场情况由网管确定。

硬件环回分本板自环和交叉自环。

本板自环是指用一根尾纤、电缆将同一块接口板上的收、发两个接口连接起来。

常见华为SDH设备

常见华为SDH设备

常见华为SDH设备:1、Optix 155/622H(Metro 1000)总体结构：正面板：注意：当告警切除开关处于告警切除状态时，设备的声音告警就会彻底关闭，即使以后再发生新告警，设备也不会发告警声。

设备正常运行时——特别是排除告警后，要求将设备的告警切除开关置于“ALM_ON”，以保证设备再发生故障时能正常进行声音报警。

背部逻辑图（插板区）：插板区的主要单板有:SCB板:其主要功能有交叉、时钟、控制、公务。

插在SCB槽位。

线路板：常见的为光板，主要有OI4 、OI2S、OI2D,还有电路板有SLE、SDE板，可插槽位IU1、IU2、IU3、IU4。

支路板：常见为2M板，主要有SP1S/SP1D、SP2D等，可插槽位IU1、IU2、IU3，16个2M 的支路板插在IU4槽位。

环境监控单元：EMU板，只能插在IU3槽位。

光板上的指示灯只有2种显示，红色表示未接收到光信号，绿色表示收到光信号。

SCB板上的指示灯与正面板上一样。

2组拨码开关确定该机在网络上的IP。

还有公务电话、以太网接口（用于单机调测）等的接口。

Optix 155/622H（Metro2050）总体结构：子架插板区：各槽位对应的单板：Optix 2500+(Metro 3000) 子架结构：正面插板区：SCC板网元控制板与通信管理，完成对该网元的总体管理。

XCS板交叉时钟板，完成交叉以及始终功能。

IUP 槽位，用来进行支路保护。

插板区可插单板：PD1 板（32×E1 电接口板），可插槽位为IU1～U4、IU9～U12PQ1 板（63×E1 电接口板），可插槽位为IU1～U4、IU9～U12PM1 板（32 路E1/T1 兼容电接口板），可插槽位为IU1～IU4、IU9～IU12、IUPPL3 板（3 路E3/T3 电接口板，通过C34S 出线），可插槽位为IU1～U4、IU9～U12 SDE 板（2 路STM-1 电接口板，直接从拉手条上出线），可插槽位为IU1～U12SQE 板（4 路STM-1 电接口板，通过LPSW 出线）, 可插槽位为IU1～IU4、IU9～IU12、IUPSD1 板（2×STM-1 光接口板），可插槽位为IU1～U12SQ1 板（4×STM-1 光接口板），可插槽位为IU3～U10SD4 板（2×STM-4 光接口板），可插槽位为IU4～U9SL4 板（STM-4 光接口板），可插槽位为IU1～U12S16 板（STM-16 光接口板），可插槽位为IU4～U9BA2/BPA（功放/前放接口板）指示灯：机柜指示灯：电路板指示灯：1、告警指示灯：2、运行指示灯：3、以太网指示灯：。

华为全系列传输设备介绍

华为全系列传输设备介绍
Huawei Confidential Page 2
HUAWEI TECHNOLOGIES CO., LTD.
SDH设备结构 SDH设备结构 1、线路接口 、
完成线路信号STM-N的光-电转换；进行管 理单元的指针处理；生成 / 终结段开销等。
2、支路接口 、
完成上、下业务信号。 PDH：2M、34M、45M、140M； SDH：155M、622M。
光缆总系数： 光缆总系数：1310 0.425dB/km 1550 0.275dB/km
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 9
OptiX 10G 设备简介 大容量 多业务 MADM
• 大容量、高集成度设计 大容量、
每机架120G容量、756×2M直接落地 容量、 高阶交叉矩阵 768×768，低阶容量最大40G
X C S
10 2.5 2.5 2.5 2.5 G G G G G IU IU IU IU IU
在线升级
5 5 2.5 10 10 G G G G G IU IU IU IU IU X C S 2.5 2.5 2.5 10 10 G G G G G IU IU IU IU IU
X C S
10 10 2.5 5 G G G G IU IU IU IU
5 G IU
10 10 2.5 2.5 2.5 G G G G G IU IU IU IU IU
768×768交叉（120G）
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential Page 13
对偶板位及其限制
1 / 10 2/9 3/8 4/7 5/6

SDH设备硬件总体介绍

SDH设备硬件总体介绍

SDH设备硬件总体介绍一、实验目的通过对SDH传输设备实物的讲解，让学生对OPTIX155/622、OPTIX155/622H和OPTIX 2500+设备具体硬件有个大致的了解。

二、实验器材1、OPTIX 155/622设备3套。

2、OPTIX 2500+设备3套3、OPTIX155H设备10套4、维护用终端35台。

三、实验内容说明对实物和终端分组进行现场讲解。

四、实验步骤系统硬件介绍：1、本实验平台为华为公司最新一代SDH光传输设备，采用多ADM技术，根据不同的配置需求，可以同时提供E1、64K语音、10M/100M、34M/45M等多种接口，满足现代通信网对复杂组网的需求。

根据实际需要和配置，目前提供E1、64K语音、10M/100M三种接口。

2、实验终端通过局域网（LAN）采用SEVER/CLIENT方式和光传输网元通讯，并完成对网元业务的设置、数据修改、监视等来达到用户管理的目的。

3、本实验平台提供三种传输设备，OPTIX 155/622、OPTIX155/622H和OPTIX2500+，OPTIX 155/622传输速率为155M和622M、OPTIX155/622H传输速率为155M, OPTIX2500+传输速率为为155M和2.5G。

（一）、OPTIX 155/622设备介绍OPTIX155/622网元外形如图一所示：OptiX 155/622设备由机柜、子架、风机盒以及若干可选插入式电路板等构成，可灵活配置为终端复用器（TM）、分插复用器（ADM）、再生中继器（REG）。

系统可配置为STM-1单系统或双系统、STM-4单系统或双系统、两者的混合系统，并可实现由STM-1向STM-4的在线升级，又可以通过调整配置以满足网络灵活逐级扩容的需求。

本传输实验平台采用三套OPTIX 155/622 SDH光传输设备，因每个传输设备（也简称网元）硬件配置基本都一样，所以只需介绍其中一个即可。
