10KV高压开关柜操作规程

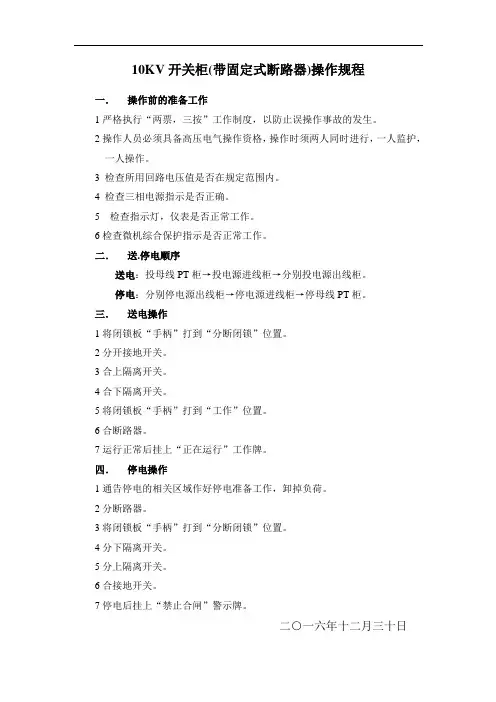

10KV开关柜(带固定式断路器)操作规程
一．操作前的准备工作
1严格执行“两票，三按”工作制度，以防止误操作事故的发生。

2操作人员必须具备高压电气操作资格，操作时须两人同时进行，一人监护，一人操作。

3 检查所用回路电压值是否在规定范围内。

4 检查三相电源指示是否正确。

5检查指示灯，仪表是否正常工作。

6检查微机综合保护指示是否正常工作。

二．送.停电顺序
送电：投母线PT柜→投电源进线柜→分别投电源出线柜。

停电：分别停电源出线柜→停电源进线柜→停母线PT柜。

三．送电操作
1将闭锁板“手柄”打到“分断闭锁”位置。

2分开接地开关。

3合上隔离开关。

4合下隔离开关。

5将闭锁板“手柄”打到“工作”位置。

6合断路器。

7运行正常后挂上“正在运行”工作牌。

四．停电操作
1通告停电的相关区域作好停电准备工作，卸掉负荷。

2分断路器。

3将闭锁板“手柄”打到“分断闭锁”位置。

4分下隔离开关。

5分上隔离开关。

6合接地开关。

7停电后挂上“禁止合闸”警示牌。

二○一六年十二月三十日。

高压开关柜停送电操作流程送电操作流程：一、10kV进线柜1.送电前确认柜门已关紧。

2.将操作手柄插入隔离开关操作孔，顺时针旋转约90度听合闸声，状态指示孔内指示牌处于“合”位置，透视窗观察合闸到位，隔离开关合闸。

3.断路器通过面板上储能旋钮进行储能，到储能显示牌显示“已储能”状态，此时储能指示灯点亮，储能完成。

4.断路器通过合闸按钮进行合闸，合闸指示灯点亮。

进线柜送电操作完成。

二、PT柜1.送电前确认柜门已关紧。

2.将操作手柄插入隔离开关操作孔，顺时针旋转约90度听到合闸声，透视窗观察合闸到位，隔离开关合闸，PT柜送电操作完成。

三、变压器出线柜1. 送电前确认柜门已关紧。

2. 将操作手柄插入接地开关操作孔，顺时针旋转约90度听分闸声，状态指示孔内指示牌处于“分”位置，接地开关分闸。

3. 将操作手柄插入隔离开关操作孔，顺时针旋转约90度听合闸声，状态指示孔内指示牌处于“合”位置，透视窗观察合闸到位，隔离开关合闸。

4. 断路器通过面板上储能旋钮进行储能，到储能显示牌显示“已储能”状态，此时储能指示灯点亮。

5.断路器通过合闸按钮进行合闸，合闸指示灯点亮。

出线柜送电操作完成。

停电操作流程：一、变压器出线柜1. 断路器通过分闸按钮进行分闸。

2. 将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，状态指示孔内指示牌处于“分”位置，透视窗观察分闸到位，隔离开关分闸。

3. 检查带电显示器是否熄灭，确保电缆室不带电，将操作手柄插入接地开关操作孔，逆时针旋转约90度听到合闸声，状态指示孔内指示牌处于“合”位置，接地开关合闸，出线柜停电操作完成。

二、PT柜1.将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，透视窗观察分闸到位，隔离开关分闸，PT柜停电操作完成。

三、10kV进线柜1.断路器通过分闸按钮进行分闸。

2.将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，状态指示孔内指示牌处于“分”位置，透视窗观察分闸到位，隔离开关分闸，进线柜停电操作完成。

高压开关柜安全操作规程一、操作人员保护1. 操作人员必须经过专门的培训后，方可进行高压开关柜的操作。

2. 操作人员须穿戴符合安全要求的个人防护装备，包括绝缘手套、防静电服等。

3. 在操作过程中，应时刻保持警觉，注意周围环境和人员的安全，严禁玩闹、嬉戏等行为。

二、进入开关柜前的准备1. 操作人员应首先确认开关柜的工作状态和电源是否已切断，并进行确认。

2. 操作人员应检查开关柜是否有异常情况，如漏油、异响等，如发现异常情况应及时报告。

3. 开关柜内应保持干燥、清洁的环境，严禁在开关柜内吸烟，避免起火引发事故。

三、开关柜操作步骤1. 操作人员应先切断开关柜的电源，并用专门的工具对开关柜进行接地，确保人身安全。

2. 操作人员在进入开关柜前，应用专门的工具检查开关柜内部的电压情况，确保安全。

3. 操作人员在进行开关柜操作时，应先按照开关顺序进行动作，如先合闸再分闸，严禁反过来操作。

4. 操作人员在操作过程中，应稳定动作，不可过快或过慢，要根据实际情况进行合理的操作。

5. 操作人员在对开关柜进行操作时，应保持专注，不可分心或被他人干扰，确保操作的准确性和安全性。

四、紧急情况处理1. 如果在操作过程中发生异常情况，如火花、异味等，应立即停止操作，并迅速报告相关负责人。

2. 在紧急情况下，操作人员应先切断开关柜的电源，保护自身安全，然后及时通知相关人员处理事故。

3. 在紧急情况处理过程中，操作人员应按照相关应急预案进行处理，并配合现场指挥人员的指挥。

五、操作结束后的处理1. 操作结束后，操作人员应将开关柜恢复到安全状态，包括合上开关柜门、撤下接地线等。

2. 操作人员应对开关柜进行清洁，清除因操作产生的杂物，确保开关柜内外环境整洁。

3. 操作人员应做好操作记录，并及时报告相关负责人，确保后续事项的处理。

六、其他注意事项1. 操作过程中，应禁止使用带有金属的物品，以免触电或短路引发事故。

2. 操作人员应随时关注开关柜的温度变化，如发现温度异常，应立即报告。

10KV高压开关柜操作规程一、操作前的准备工作：1、根据停送电要求，办理工作票及操作票；2、操作前必须穿戴试验合格的高压绝缘靴和绝缘手套，3、将相同电压等级的验电器先在带电设备上试验，合格后方可使用。

二、操作的先后顺序、方式：1、开关柜停电操作程序：（1）操作仪表门上合、分转换开关，将操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置，断路器分闸断电；（2）仪表门上红色合闸指示灯灭，绿色跳位指示灯亮，查看其它相关信号，一切正常，停电成功；（3）将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声，手车试验位置灯亮，取下摇柄，此时手车处于试验位置，观察带电显示器，确认不带电方可继续操作；（4）将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可继续下一步维护、检修。

2、开关柜送电操作程序：（1）关闭所有柜门及后盖门板，并锁好；（2）将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关摇至工作位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔。

（5）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，此时手车工作位置灯亮。

（6）操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色跳位指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功；（7）送电完成后观察开关柜各指示正常，综保运行灯、带电指示灯正常后，方为送电完成。

三、操作人员所处的位置和操作要求：1、设备操作完成后，操作人员确认机构位置正确后方可进行下一步操作；2、接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关；3、接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作；四、其他注意事项：1、检修开关设备时，必须拉出隔离手车，使各方面至少有一个明显的断开点；2、现场操作设备时必需有人监护，监护人要监视操作者的操作，并时刻提醒操作人员注意与带电体保持一定安全距离，防止触电；3、送电顺序：先合隔离手车-再合断路器，不允许带负荷合隔离开关；停电顺序：先停断路器-再停隔离开关，不允许带负荷拉隔离开关；4、电流互感器二次不允许开路，电压互感器二次不允许短路，并有一端应可靠接地；5、工作结束后，必须拆除警告牌，原有防护装置随时安装好。

10kv开关柜操作规程《10KV开关柜操作规程》一、目的为了确保电力设备的安全运行，保障电力系统的正常运行，规范10KV开关柜的操作，特制定本规程。

二、适用范围本规程适用于所有使用10KV开关柜的电力系统。

三、操作人员1. 所有操作10KV开关柜的人员必须经过专业培训，并持有相关证书。

2. 操作人员必须了解10KV开关柜的结构、原理，以及相应的安全操作规程。

四、操作步骤1. 操作人员必须穿戴好安全防护用具，包括绝缘手套、绝缘鞋等。

2. 在操作10KV开关柜之前，必须先对其进行外观检查，确保没有任何异常情况。

3. 确保10KV开关柜处于“断开”状态，断开主要电源。

4. 在执行相关操作之前，必须将相关相关开关柜进行标识，并进行交叉验证确认。

5. 操作人员必须按照正确的操作步骤，操作相应的开关，禁止进行非法操作。

6. 操作完毕后，必须将开关柜恢复到“断开”状态，并进行相关标识。

五、安全措施1. 在操作10KV开关柜时，禁止穿戴金属饰品，以免导致电击事故。

2. 在操作过程中若遇到异常情况，必须立即停止操作并向相关部门汇报。

3. 禁止在没有专业人员的情况下进行维修和操作。

4. 禁止在开关柜处于“合闸”状态下进行检修和操作。

六、操作记录1. 所有操作人员必须对操作过程进行记录，并做好相关备份。

2. 操作记录必须包括操作人员的姓名、操作时间、操作内容，以及发生的异常情况等信息。

七、违规处理1. 对于违反操作规程的人员将进行相应的处罚。

2. 连续多次违规者，将取消其相关操作资格。

八、附则本规程由相关部门负责解释，并不时进行修订，并在人员接受培训的时候向新人员进行宣讲。

10KV高压开关柜操作规程一、进线柜的送电操作（以Ⅰ段为例）1、检查进线柜状态应允许送电（第一、开关本身允许送电操作；第二、母联柜为冷备用状态；第三、本段出线开关均已分闸；第四、本段电阻柜隔离刀闸已合上，变压器已受电。

）2、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；3、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；4、检查Ⅰ段PT柜1106（LAH06）摇至工作位；5、确认I段电阻柜（LZR01）隔离开关已在合位6、确认1#主变已受电；7、将Ⅰ段进线柜101（LAH08）断路器摇至工作位；8、将Ⅰ段进线柜101（LAH08）航空插头插上并扣牢靠，检查状态指示断路器已在工作位；9、合上控制回路小空气开关，检查指示灯及开关状态指示器均正常；10、远控合Ⅰ段进线柜101（LAH08）断路器，合闸时现场监护人员要远离高压开关柜；11、观察各显示仪表上的电压值及设备受电情况。

二、进线柜的停电操作（以Ⅰ段为例）1、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；2、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；3、降本段母线负荷并同时退出电容补偿装置及滤波装置；4、检查各出线柜已分闸停电，检查进线柜的负荷已接近于0 ；5、分Ⅰ段进线柜101（LAH08）断路器，检查Ⅰ段进线柜断路器在分位；6、将Ⅰ段进线柜101（LAH08）断路器摇至试验位置；三、母联柜的送电1、检查母联柜状态应允许送电（第一、开关本身允许送电操作，第二、如果送上电，两台主变的电不会碰头，第三、要送电段母线上的出线开关均已分闸）2、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；3、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；4、检查母线柜111断路器在试验位置，将提升柜111-1的小车摇至工作位置；5、合上母联柜111控制回路小空气开关，检查指示灯及开关状态指示器均正常；6、将母线柜111断路器摇至工作位；7、将母线柜111航空插头插上并扣牢靠，检查状态指示断路器已在工作位；7、远控合母线柜111断路器，合闸时现场监护人员要远离高压开关柜；8、观察各显示仪表上的电压值及设备受电情况。

10kv高压柜操作规程制定慕金辉审核中仑塑业,福建,有限公司复核批准标题 10kV高压开关柜操作规程文件类别附件份数编号版本发布日期总页码KYN96-12高压开关柜操作程序说明1. KYN96-12高压开关柜“五防”联锁操作要求:1.1. 防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。

1.2. 防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。

1.3. 防止带电合接地刀—断路器手车必须处于试验位置或拉出柜外时，接地刀才能进行合闸操作。

1.4. 防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。

1.5. 防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开电缆室后门;没有接地刀的开关柜必须在高压停电后(打开后门电磁锁)，才能打开后门。

注:KYN96-12高压开关柜在正常运行时，应闭门操作。

2. 送电操作程序:2.1. 通过转运小车将断路器手车(或PT手车、隔离手车、熔断器手车)推入开关柜;手车进柜时将转运小车前端的定位销插入定位孔后可靠锁定，此时将手车开关的左右把手同时向内拉至把手?位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手?位置，使手车推进机构与开关柜可靠锁定。

第1页共5页文件编号:ZL-SCGY-ZD-001 版本:1.02.2. 将手车的二次航空插头插入开关柜的二次航空插座内，并用扣件锁定;2.3. 关闭开关柜后门(电缆室门)和前门(断路器室门);打开接地刀操作活门，用接地刀操作手柄(逆时针方向旋转)分开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态，位置指示正确。

2.4. 检查二次仪表室内的控制、合闸、信号、交流及母线电压等电源开关(或二次熔断器)处于合闸状态，并测量电源电压属于正常范围后，关闭仪表室门。

编订：__________________单位：__________________时间：__________________10KV开关柜操作规程(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-9188-18 10KV开关柜操作规程(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1、2#主扇停止运行后由维修工负责打开1#主扇（新安装）风门，并确认正常。

2、把主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）电压互感器手车摇到“工作位置”，并确认正常。

3、检查主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）高压带电显示器是否带电。

4、把主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）断路器手车摇到工作位置并,确认正常。

5、合上主扇10KV配电室1#进线（1013#）（或2#进线(1014#)）断路器并确认电压及数据显示正常。

6、把母联隔离（05#）手车摇到“工作位置”，并确认正常。

7、把母联断路器（04#）手车摇到“工作位置”，并确认正常。

8、合上母联断路器（04#），并确认正常。

9、把1#所用变（03#）或2#所用变（06#）隔离手车摇到“工作位置”，并确认正常。

10、合上1#所用变（03#）K1断路器或2#所用变（06#）K1断路器，检查400V有无显示并确认正常。

高压开关柜操作规程高压开关柜是电力系统中必不可少的设备, 为了保障其安全可靠, 需要遵守一定操作规程。

下面是高压开关柜操作规程, 共计。

一、操作前检查1、检查开关柜本体、开关本体及与其相关设备是否完好无损。

2、检查开关柜内部的密封、绝缘状况及机构运行是否正常。

3、先切断开关柜之前的电源，以利于进行操作。

4、检查开关柜所需的工具及安全具备是否齐全，如绝缘手套、绝缘垫等。

二、操作流程1、先进行检查和准备工作之后，逐一关闭至要操作的开关及附属设备。

如果发现任何异常问题，应该立即停止操作并处理。

2、开关柜门锁定且电源已切断，将按下门锁定按钮，并将锁紧器旋转到“锁上”位置，确保门锁定。

3、检查高压开关是否处于断开状态。

如果不是断开状态，则必须先分段，确保安全。

4、进行绝缘检查，将验电笔靠近断路器、开关柜有隔离区划分的表面，以检查其是否绝缘良好。

若验电笔发出声响，表明绝缘不良，不能进行操作。

5、操作开关柜，必须要有指挥。

在进行操作时，最好要进行名义宣布和对答，避免误操作带来的安全隐患。

6、在维护和更换设备时，必须遵守相关操作程序，并遵守施工规章，确保施工人员人身安全。

三、注意事项1、开关柜门向右侧打开，如有任何异响或者开关柜固定结构受到影响，则需要进行检查和处理。

2、操作人员应穿戴符合电气安全操作标准的工作服、手套等。

同时，要进行随时检查，确保其良好状态。

3、维修、排除故障和处理异常情况时，严格注意安全，必须先切断电源，确保开关柜的安全。

4、在断开高压开关时，一定要注意进行隔离操作，避免电击事故发生。

5、在进行开关柜故障检修和异常情况处理时，必须严格按照相应操作规程和安全程序，确保操作不发生任何问题。

总之，高压开关柜是电力系统中不可或缺的一个设备，其操作必须符合相关的规程和程序要求，才能保证其安全可靠的运行。

操作高压开关柜是一项复杂的工作，需要对设备的原理、性能和安全要求有深入的了解，以及熟练掌握相关的操作技能。

10KV高压开关柜操作流程一、送电操作1、清楚柜体内杂物，关紧前后门。

注:柜体若有地刀，只有当地刀处于合闸状态，前后门才能关上。

凸轴水平凸轴竖直地刀合，后门可打开地刀分，后门打不开前门闭锁轴较粗部位与前门闭锁轴较钳形顶杆接细部位与钳形顶杆接触触地刀分，前门打不开地刀合，前门可以打开 2、柜体内的直流电源开关1DK1、1DK2要合上(交流电源根据是否需要决定)。

注:检查控制电源是否是直流220V，要确认电源正负。

3、检查断路器处于分闸状态，接地刀(若有)处于分闸状态。

注:检查断路器航空插头是否固定牢靠，断路器是否已经储能。

4、顺时针摇断路器，将断路器从试验位置摇到工作位置，(当听到“嗒”的声响时，表明手车已经到位，操作时，切忌用力过大，以免损坏手车机构)。

注:一般手柄旋转20圈，断路器从试验位置到工作位置。

5、通过柜面上的合闸按钮或后台进行合闸。

注:柜体是否带高压电可以通过观察保护装置的电压值或开关状态显示仪面板的高压带电显示确定。

二、启动一号电动机运行1,电动机需要投入使用MCB1、PT1,ICB1,RCB1,SCB1,OCB,PT3;七面柜体(SCB2断路器上口带电)。

三、停电维修1、通过柜面的分闸按钮或后台遥控分闸。

2、逆时针转动摇把，将断路器从工作位置摇到试验位置。

3、合上接地刀(若有)，打开前后门。

4、断开控制电源(直流220V微断)，拔下断路器航空插头，拉出断路。

四、注意事项1、检查ICB1柜、RCB1柜、ICB2柜地刀必须打开;MCB1、ICB1,RCB1,SCB1,OCB柜断路器处于分闸状态。

2、依次将MCB1、PT1,ICB1,RCB1,SCB1,OCB,PT3柜体的手车从试验位置摇到工作位置。

3、合MCB1柜断路器，通过高压带电显示和PT2柜的电压表查看柜体是否已经带高压电。

注:无论是1,电机还是2,电机运行，都紧止操作地刀。

高压开关柜安全操作规程
一、高压电气设备进行停送电操作，至少应由两人进行，一人操作，一人监护。

如果是计划检修，还应提前填写倒闸操作票，并上报审核。

二、接触导电体之前，必须检电、放电，设三相短路接地线，并悬挂“有人工作，不准送电”的白底红字警示牌及“已接地”的绿底黑字警示牌。

三、操作人员必须戴绝缘手套、穿绝缘靴或站在绝缘台上。

四、停电或送电之前，必须与用户联系好。

五、停电时，先停负荷，后停开关柜；先停分柜，后停总柜。

送电时，先送总柜，后送分柜，再带负荷。

六、停电操作：
1.按柜面“停电”按钮，真空断路器跳闸。

如果拒动不跳闸，就将弹簧操动机构上标有“分off”字的分闸牌沿箭头方向往里推按，使机构脱扣跳闸。

跳闸后，柜面绿灯亮，红灯灭；操动机构窗口显示“分”字。

2.拉开出线端“－2”隔离开关。

3.拉开进线端“－1”隔离开关。

七、送电操作：
1.检查柜内是否有异物，地线是否撤除。

2.关闭柜门。

3.摘除停电牌及接地牌。

4.推上进线端“－1”隔离开关。

5.推上出线端“－2”隔离开关。

6.将柜面“储能”转换开关顺时针转到储能位置，进到储能，显示“已储能”后再反转到原位。

7.按柜面“起动”按钮，真空断路器合闸。

合闸后，操动机构窗口显示“合”字；柜面红灯亮，绿灯灭。

8.如果储能失效，仍显示“未储能”时，就用专用手柄插入操动机构圆孔内，上下摇动手柄，直到显示“已储能”为止。

然后推按操动机构上标有“合ON”的合闸牌，使真空断路器合闸。

高压开关柜的分、合闸操作规程为了保证高压开关柜的正常使用，避免意外事故的发生，必须严格执行分、合闸操作规程。

以下是高压开关柜分、合闸操作规程的范文，全文约：第一章总则1.1 本规程是为了规范高压开关柜的分、合闸操作，并保证操作的安全、可靠、正确，保证设备正常运行。

1.2 本规程适用于运行、操作各种类型的高压开关柜。

所有涉及分、合闸的操作人员必须遵守本规程。

1.3 分、合闸操作人员必须经过培训和考核，熟悉装置结构、性能、操作规程及相关制度，获得操作资格后方可操作。

1.4 操作过程中，必须遵守安全生产规定、操作规程、安全警示标志的要求，用专业操作工具操作，严禁擅自拆卸、调整设备结构，重要部位切勿随意触碰。

第二章分闸操作2.1 确认设备的状态及环境，检查环境温度、湿度是否在规定范围内，检查开关柜是否有异响及异味，综合判断设备的正常运行情况。

2.2 查看相应开关上的图案、标识，确认要分闸的电路，检查电源，确保开关柜内无人或无障碍物。

2.3 分闸一瞬间，设备内存储的电能将会以极高的速度释放，产生极高电压，因此必须先减小设备内的电压。

按照规定，使用对地短接装置，对设备进行可靠接地。

2.4 操作分闸前，必须确认控制电源线路切断，分闸操作开始，分闸操作者必须保持专注，使用高压绝缘手套和绝缘工具进行分闸操作。

2.5 操作人员应按照规定顺序，依次操作分闸机构，操作顺序应该先切断进线，再切断负荷线路。

2.6 分闸操作要逐级分闸，分关步骤平稳、持续，分闸后必须使用万用表检测分闸情况，确保设备已完全分闸，再进行下一步操作。

2.7 分闸操作完成后，必须保证设备接地良好，设备内部电子元器件、电缆等与接地绝缘应达到理想状态。

第三章合闸操作3.1 确认控制电源线路恢复，合闸前检查设备及电源的整体工作情况，检查环境温度、湿度是否在规定范围内，确保合闸前设备状态正常。

3.2 合闸操作前，必须排除所有固定电源及电缆的负载，然后在控制室内进行试合闸操作。

高压开关柜操作规程
《高压开关柜操作规程》
一、目的：
为了保障高压开关柜的安全运行，规范操作流程，防止事故发生，特制定本操作规程。

二、适用范围：
本规程适用于所有涉及高压开关柜的操作人员，包括维修人员和操作人员。

三、操作前准备：
1. 确认高压开关柜的电源已经断开，使用电压表检测确保没有电流。

2. 穿戴好绝缘手套、绝缘鞋等个人防护用品。

3. 检查操作工具是否完好,并放置在指定位置。

4. 刷卡进入开关柜维护处，进行上岗登记。

四、操作步骤：
1. 打开高压开关柜门，确认内部环境无异常。

2. 根据工作需求，操作相应的开关、按钮进行操作。

3. 操作完毕后，依次关闭开关柜门，确保已经固定好。

4. 将使用的工具清点并归位。

5. 将开关柜处的标识、警示牌恢复到原状。

6. 离开开关柜维护处并进行下岗记录。

五、注意事项：
1. 操作人员在操作中要随时关注周围环境，防止发生意外事故。

2. 在操作过程中，严禁喧哗、乱扔工具或物品。

3. 操作人员不得擅自拆卸、更换开关柜内部元件，如有损坏应及时报告相关负责人。

4. 操作人员应定期接受安全培训，加强安全意识。

5. 长期禁入高压开关柜维护人员，应每年定期进行体检。

六、附则：
1. 如有特殊情况，需经领导批准并登记。

2. 所有操作人员必须遵守本规程，违者将受到相应的处罚。

七、结束语：
本规程的制定旨在规范高压开关柜的操作流程，保障人员的安全，提高电力设备的使用效率和可靠性。

希望所有操作人员严格遵守规程，做好高压开关柜的维护工作。

高低压开关柜安全操作规程高低压开关柜是电力系统中重要的设备之一，用于控制和保护电力设备，确保电力系统的正常运行。

为了保证工作人员的安全和设备的正常运行，制定了高低压开关柜安全操作规程。

以下是一个____字的高低压开关柜安全操作规程。

一、总则1. 为了保证工作人员的人身安全和设备的正常运行，严格执行本安全操作规程。

2. 所有操作前必须进行安全技术交底，禁止无许可擅自操作。

3. 操作人员必须持有相关证书，并经过岗位培训合格后方可上岗。

二、操作前准备工作1. 进入操作区域前，必须穿戴好标准防护装备，包括安全帽、绝缘手套、绝缘靴等。

同时，还需要检查防护装备的完好性。

2. 在操作区域内必须按照规定划定的安全区域范围内操作，禁止逾越安全区域。

3. 在进入操作区域前，应先对相关设备进行检查，确保设备处于正常工作状态。

如发现异常情况，应立即报告相关负责人。

4. 禁止在潮湿、容易积水或易爆的环境下操作开关柜。

三、开关柜操作规定1. 开关柜的操作必须经过许可，并按照规定的操作步骤进行。

2. 操作人员必须立即停止操作，并汇报上级负责人，在下列情况下：- 发现设备异常情况，如异响、异味等。

- 发现设备漏电或电弧现象。

- 发现设备发热或冒烟现象。

- 发现设备外壳带电。

3. 操作人员在操作过程中应保持冷静，禁止慌张或疏忽大意。

4. 操作人员操作时，应按照从小到大的顺序开合开关。

5. 严禁在高压开关柜带电下操作，必须确认柜内已经脱电或者采取相应的防电击措施后方可操作。

6. 在操作高压开关柜时，必须与其他工种人员保持距离，并在柜外设立警戒线。

7. 操作人员禁止在开关柜上放置物品，禁止进行打闹或不必要的动作。

8. 操作人员应时刻关注开关柜温度变化，如发现温度异常，应立即停止操作。

9. 在操作结束后，必须将开关复位，并将相关记录填写完整。

四、事故处理与应急措施1. 发生事故或意外情况时，操作人员必须立即停止操作，并迅速报告相关负责人，并采取适当的应急措施。

10kv高压柜操作规程制定慕金辉审核中仑塑业,福建,有限公司复核批准标题 10kV高压开关柜操作规程文件类别附件份数编号版本发布日期总页码KYN96-12高压开关柜操作程序说明1. KYN96-12高压开关柜“五防”联锁操作要求:1.1. 防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。

1.2. 防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。

1.3. 防止带电合接地刀—断路器手车必须处于试验位置或拉出柜外时，接地刀才能进行合闸操作。

1.4. 防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。

1.5. 防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开电缆室后门;没有接地刀的开关柜必须在高压停电后(打开后门电磁锁)，才能打开后门。

注:KYN96-12高压开关柜在正常运行时，应闭门操作。

2. 送电操作程序:2.1. 通过转运小车将断路器手车(或PT手车、隔离手车、熔断器手车)推入开关柜;手车进柜时将转运小车前端的定位销插入定位孔后可靠锁定，此时将手车开关的左右把手同时向内拉至把手?位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手?位置，使手车推进机构与开关柜可靠锁定。

第1页共5页文件编号:ZL-SCGY-ZD-001 版本:1.02.2. 将手车的二次航空插头插入开关柜的二次航空插座内，并用扣件锁定;2.3. 关闭开关柜后门(电缆室门)和前门(断路器室门);打开接地刀操作活门，用接地刀操作手柄(逆时针方向旋转)分开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态，位置指示正确。

2.4. 检查二次仪表室内的控制、合闸、信号、交流及母线电压等电源开关(或二次熔断器)处于合闸状态，并测量电源电压属于正常范围后，关闭仪表室门。

10kv高压开关柜操作规程
《10kv高压开关柜操作规程》
一、安全须知
1、操作人员必须经过专业培训，熟悉高压开关柜的操作原理
和操作流程。

2、操作人员必须穿戴好防护用具，如绝缘手套、绝缘靴、绝
缘帽等。

3、在操作前，必须进行安全检查，确保设备无故障并且环境
无隐患。

二、操作流程
1、开启高压开关柜外部锁扣，打开柜门。

2、检查开关柜内部的电器设备是否完好，无异响、异味。

3、根据操作指南，依次操作主开关、断路器等设备，进行开
启或关闭操作。

4、操作完毕后，关闭开关柜门，锁扣。

三、注意事项
1、操作期间，不得随意触摸高压导电件，避免触电事故发生。

2、操作人员要保持清醒，不得在疲劳或酒后操作开关柜。

3、在操作期间，要密切关注开关柜内部的运行状态，发现异常及时报告并进行处理。

四、紧急处理
1、如在操作中发生事故，应立即切断电源，采取相应的急救措施。

2、在紧急情况下，应按照应急预案，及时疏散人员，保障人身安全。

五、操作结束
1、关闭高压开关柜的主开关，断开电源。

2、关闭开关柜门，锁扣。

3、对开关柜进行清理和维护，确保设备干净整洁。

以上就是《10kv高压开关柜操作规程》，希望所有操作人员都能严格遵守规程，确保设备的安全运行，同时也保障自身的安全。

高压开关柜运行操作规程
1、高压开关柜送电前必须确认回路上无故障，无负载电源，确认电力变压器开关处于“关”位臵上；
2、操作时先检查母联和隔离是否在相应位臵，确定无误后再合上市电输入进线柜，检查开关是否合闸正常，检查“三相”输入电流、电压指示是否正常；然后依次合上输出至电力变压器开关柜，检查“三相”输出指示是否正常；
3、高压环网开关柜停电前必须先断开各路负载电源，并关闭补偿电容器；
4、断电时先断开低压配电部分主开关，然后断开电力变压器输入端开关，然后断开市电输入开关，检查“三相”输入指示是否正常；高压开关柜的巡视及操作须至少由二人进行；
5、在正常使用时高压10KV 进线两路同时送电，互为备用，投送电前要检查母联是否在断开位臵，隔离开关是否在断开位臵，主进线柜和母联是否闭锁到位。

6、一切正常后方可投入运行；巡视时必须注意人体与带电导体之间的距离应大于最小安全距离：高压10千伏及以下为0.7米，禁止越过遮栏巡视电气设备；值班人员应经常检查各种仪表、信号装臵、指示灯是否正常，电压、电流表指示是否正常，继电保护装臵连接片位臵是否正确；开关柜内各种电气元件运行中有无异声、异味；断路器的拉杆是否正常；各部位连接点接触是否紧密、发热及温度过高。

接地接零是否可靠。

并作好巡视检查记录；
7、配电室严禁违章操作，夜间不得摸黑工作，非电工人员不得拆装电气设备。

电气着火禁止用水灭火；保持配电室通风、干燥、整洁、照明正常，送电、停电标识要清晰、准确、整齐，消防设备完好有效；
8、总变电站要配有值班室，并三班运行，填写运行操作记录。

值班室配有变电运行模拟盘。

高低压开关柜安全技术操作规程第一章总则第一条为了保障高低压开关柜操作人员的生命安全和设备的正常运行，制定本规程。

第二条本规程适用于高低压开关柜的操作、维护和维修。

第三条高低压开关柜操作人员必须严格按照本规程进行操作，并保证自己和他人的安全。

第四条开关柜操作人员必须熟悉高低压开关柜的结构、性能、操作规程和事故应急处理措施。

第五条开关柜操作人员在操作前必须佩戴好相关的防护用品，并做好现场标识。

第六条开关柜操作人员必须经过专业培训和考试合格，方可上岗操作。

第七条开关柜操作人员操作过程中不得饮酒、吸烟、嚼槟榔等影响工作的物品。

第八条开关柜操作人员操作过程中发现问题或异常情况，必须及时报告上级并做好记录。

第二章操作规程第九条开关柜操作人员在操作前必须检查相关工具、设备和防护用品是否正常。

第十条开关柜操作人员在操作前必须检查设备的漏电保护、过载保护等装置是否正常。

第十一条开关柜操作人员在操作前必须确保开关柜处于断电状态。

第十二条开关柜操作人员在操作前必须检查周围环境是否符合安全要求，并做好现场标识和警示。

第十三条开关柜操作人员在操作过程中必须遵守相关操作规程，严禁违规操作。

第十四条开关柜操作人员在操作过程中必须随时注意设备运行状态，发现问题及时停止操作并报告上级。

第十五条开关柜操作人员在操作过程中必须注意保持操作台面的干净整洁，防止杂物堆积引起事故。

第十六条开关柜操作人员在操作过程中必须遵守相关的电气安全操作规程，严禁触摸裸露的导线和设备。

第十七条开关柜操作人员在操作过程中必须严格遵守防爆操作规程，严禁使用火种和易燃物品。

第十八条开关柜操作人员在操作过程中必须严格遵守绝缘操作规程，确保设备绝缘状态良好。

第十九条开关柜操作人员在操作过程中必须注意按照设备的额定电流和负荷操作，严禁超负荷操作。

第二十条开关柜操作人员在操作完毕后必须及时清理现场，保持设备的整洁和通行畅通。

第三章维护与维修第二十一条开关柜操作人员在维护和维修前必须确保设备处于断电状态。
