辊压机不同运行阶段辊面的堆焊修复工艺

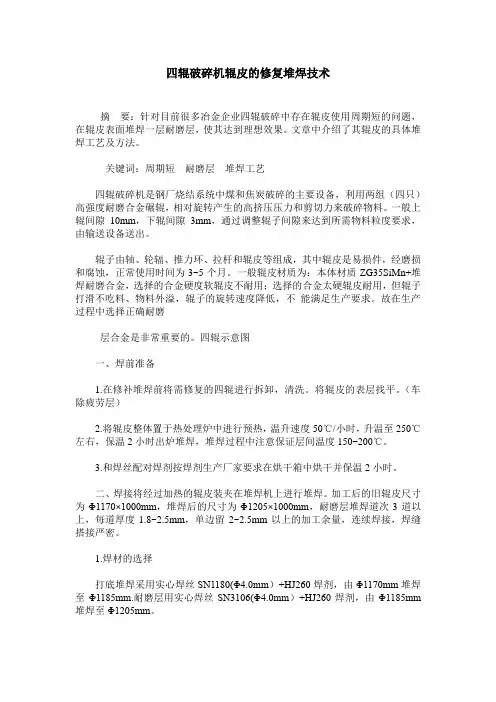

四辊破碎机辊皮的修复堆焊技术摘要：针对目前很多冶金企业四辊破碎中存在辊皮使用周期短的问题，在辊皮表面堆焊一层耐磨层，使其达到理想效果。

文章中介绍了其辊皮的具体堆焊工艺及方法。

关键词：周期短耐磨层堆焊工艺四辊破碎机是钢厂烧结系统中煤和焦炭破碎的主要设备，利用两组（四只）高强度耐磨合金碾辊，相对旋转产生的高挤压压力和剪切力来破碎物料。

一般上辊间隙10mm，下辊间隙3mm，通过调整辊子间隙来达到所需物料粒度要求，由输送设备送出。

辊子由轴、轮辐、推力环、拉杆和辊皮等组成，其中辊皮是易损件，经磨损和腐蚀，正常使用时间为3~5个月。

一般辊皮材质为：本体材质ZG35SiMn+堆焊耐磨合金，选择的合金硬度软辊皮不耐用；选择的合金太硬辊皮耐用，但辊子打滑不吃料、物料外溢，辊子的旋转速度降低，不能满足生产要求。

故在生产过程中选择正确耐磨层合金是非常重要的。

四辊示意图一、焊前准备1.在修补堆焊前将需修复的四辊进行拆卸，清洗。

将辊皮的表层找平。

（车除疲劳层）2.将辊皮整体置于热处理炉中进行预热，温升速度50℃/小时，升温至250℃左右，保温2小时出炉堆焊，堆焊过程中注意保证层间温度150~200℃。

3.和焊丝配对焊剂按焊剂生产厂家要求在烘干箱中烘干并保温2小时。

二、焊接将经过加热的辊皮装夹在堆焊机上进行堆焊。

加工后的旧辊皮尺寸为Φ1170×1000mm，堆焊后的尺寸为Φ1205×1000mm，耐磨层堆焊道次3道以上，每道厚度1.8~2.5mm，单边留2~2.5mm以上的加工余量，连续焊接，焊缝搭接严密。

1.焊材的选择打底堆焊采用实心焊丝SN1180(Φ4.0mm）+HJ260焊剂，由Φ1170mm堆焊至Φ1185mm.耐磨层用实心焊丝SN3106(Φ4.0mm）+HJ260焊剂，由Φ1185mm 堆焊至Φ1205mm。

2.焊接参数及焊接操作2.1焊接参数电弧电压取32V，焊接电流480A，送丝速度300~350cm/min，焊丝伸出长度30mm。

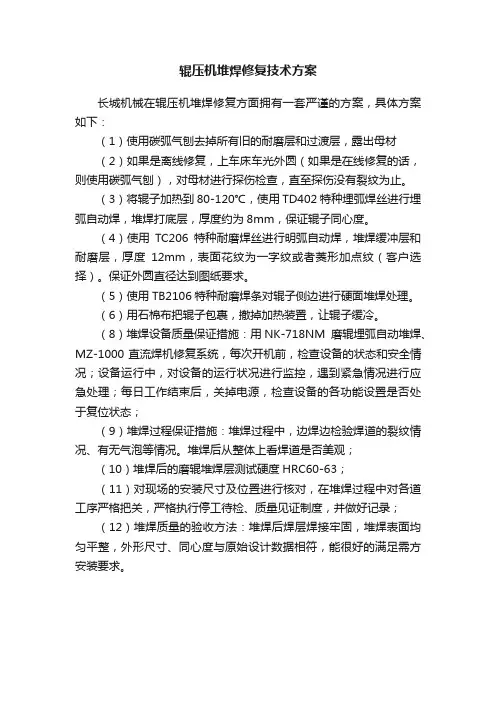

辊压机堆焊修复技术方案
长城机械在辊压机堆焊修复方面拥有一套严谨的方案，具体方案如下：
（1）使用碳弧气刨去掉所有旧的耐磨层和过渡层，露出母材
（2）如果是离线修复，上车床车光外圆（如果是在线修复的话，则使用碳弧气刨），对母材进行探伤检查，直至探伤没有裂纹为止。

（3）将辊子加热到80-120℃，使用TD402特种埋弧焊丝进行埋弧自动焊，堆焊打底层，厚度约为8mm，保证辊子同心度。

（4）使用TC206特种耐磨焊丝进行明弧自动焊，堆焊缓冲层和耐磨层，厚度12mm，表面花纹为一字纹或者菱形加点纹（客户选择）。

保证外圆直径达到图纸要求。

（5）使用TB2106特种耐磨焊条对辊子侧边进行硬面堆焊处理。

（6）用石棉布把辊子包裹，撤掉加热装置，让辊子缓冷。

（8）堆焊设备质量保证措施：用NK-718NM 磨辊埋弧自动堆焊、MZ-1000直流焊机修复系统，每次开机前，检查设备的状态和安全情况；设备运行中，对设备的运行状况进行监控，遇到紧急情况进行应急处理；每日工作结束后，关掉电源，检查设备的各功能设置是否处于复位状态；
（9）堆焊过程保证措施：堆焊过程中，边焊边检验焊道的裂纹情况、有无气泡等情况。

堆焊后从整体上看焊道是否美观；
（10）堆焊后的磨辊堆焊层测试硬度HRC60-63；
（11）对现场的安装尺寸及位置进行核对，在堆焊过程中对各道工序严格把关，严格执行停工待检、质量见证制度，并做好记录；
（12）堆焊质量的验收方法：堆焊后焊层焊接牢固，堆焊表面均匀平整，外形尺寸、同心度与原始设计数据相符，能很好的满足需方安装要求。

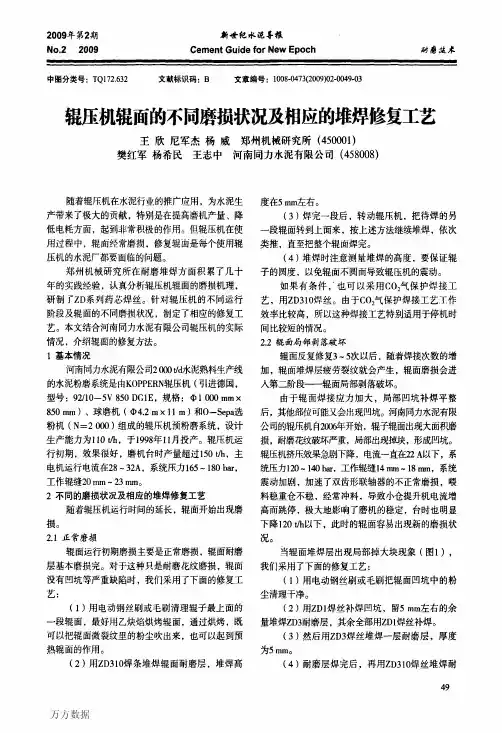

万方数据２００９年第２期Ｎｏ．２２００９王欣，等：辊压机辊而的不同磨损状况及相应的堆焊修复Ｔ艺耐磨拉朱磨层，耐磨条纹宽度为１５ｍｍ～２０ｍｍ，高度为锈等都要清理干净，然后打磨出金属光泽。

如图２。

５ｍｍ左右，间隔为５ｍｍ。

１０ｍｍ。

（２）用超声波探伤仪对清理过的辊子进行超声波探伤，检查辊体内部是否存在疲劳裂纹、疏松组织。

特别是对运行多年的辊子，对辊体进行超声波探伤非常有必要。

图Ｉ辊面局部破坏２－３辊面疲劳破坏辊面出现掉块严重缺陷的辊压机，由于修复工作量较大，建议在水泥生产淡季时修复，最好采用ＣＯ：气保护焊接工艺。

气保护焊的工作效率是手工电弧焊的３—５倍，焊丝的利用是焊条的１．５倍，可以短期内完成修复Ｔ作。

相应的修复丁艺为：（１）去除辊面残留硬层及裂纹。

用碳弧气刨对辊面进行彻底清理，辊面待焊部位的残留硬层、裂纹、粉尘、铁锈等都要清理干净，使之露出金属光泽。

（２）用ＺＤｌ焊丝焊接过渡层，通过过渡层的焊接，使高低不平的辊面形成较平缓的外圆面，以便于缓冲层及耐磨层的焊接。

（３）用ＺＤ３焊丝焊辊面耐磨层，焊时注意测量辊体尺寸及网度，焊到辊体要求尺寸为止。

（４）耐磨层焊完后，然后用ＺＤ３１０焊丝连续堆焊横纹。

如果水泥厂没有ＣＯ：气保护焊机，也可用直流焊机，用手工电弧焊，用ＺＭ、ＺＤ３、ＺＤ３１０焊条分别取代ＺＤｌ、ＺＤ２、ＺＤ３、ＺＤ３１０焊丝。

这种焊接方式效果不如焊丝，效率也低，在有气保护焊机的情况下不宜采用。

２．４辊面严重破坏由于在线修复的焊接工艺条件的限制，修复效果往往不能达到更高的要求，在线修复一般使用半年时间。

辊面磨损严重时，就必须进行离线修复。

河南同力水泥有限公司的辊压机辊子于２００７年ｌＯ月在郑州机械研究所进行了离线修复。

离线修复Ｔ艺如下：（１）用短电弧（电熔刨）切削专用机床对辊面进行彻底清理，把辊面残留硬层、裂纹、粉尘、铁图２短电弧清理辊子疲劳层（３）用ＺＤｌ焊丝堆焊打底层，通过打底层的焊接，使高低不平的辊面形成较平缓的外圆面，以便于过度层及耐磨层的焊接；然后采用ＺＤ３药芯焊丝堆焊表面耐磨堆焊层。

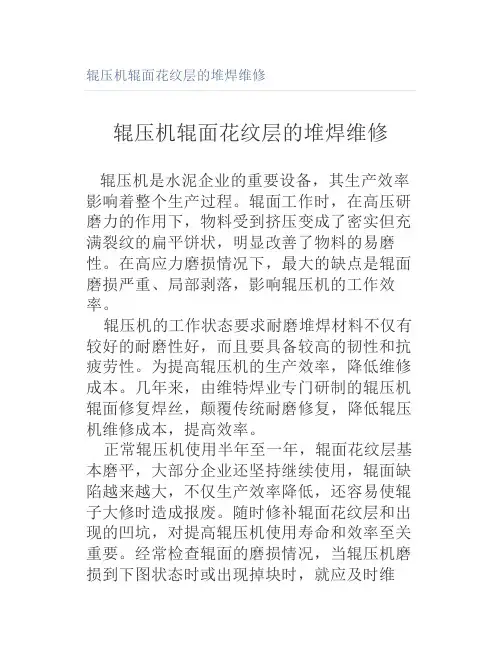

辊压机辊面花纹层的堆焊维修辊压机辊面花纹层的堆焊维修辊压机是水泥企业的重要设备，其生产效率影响着整个生产过程。

辊面工作时，在高压研磨力的作用下，物料受到挤压变成了密实但充满裂纹的扁平饼状，明显改善了物料的易磨性。

在高应力磨损情况下，最大的缺点是辊面磨损严重、局部剥落，影响辊压机的工作效率。

辊压机的工作状态要求耐磨堆焊材料不仅有较好的耐磨性好，而且要具备较高的韧性和抗疲劳性。

为提高辊压机的生产效率，降低维修成本。

几年来，由维特焊业专门研制的辊压机辊面修复焊丝，颠覆传统耐磨修复，降低辊压机维修成本，提高效率。

正常辊压机使用半年至一年，辊面花纹层基本磨平，大部分企业还坚持继续使用，辊面缺陷越来越大，不仅生产效率降低，还容易使辊子大修时造成报废。

随时修补辊面花纹层和出现的凹坑，对提高辊压机使用寿命和效率至关重要。

经常检查辊面的磨损情况，当辊压机磨损到下图状态时或出现掉块时，就应及时维修，避免出现更大的滚面损坏。

传统的辊面维修一般采用刨掉花纹和疲劳层大修，这样既浪费时间又浪费资金，很容易造成过度维修和辊面报废（合金辊）。

新的辊面堆焊维修办法：由维特高科焊业公司自主研制的药芯耐磨焊丝，只要辊面没有致命缺陷，在辊面花纹层原来基础上，只需清理少量缺陷部分和物料粘连物，无需刨去原来辊面，更不用将过渡层刨掉，直接堆焊修复磨损的花纹层，磨损严重的部位可以先打底处理再修复，这样修复保证辊子尺寸不减小，堆焊时无需加热，工艺简单可靠，最适宜合金辊堆焊维修。

保证辊压机生产效率稳定不减，避免辊子堆焊大修时造成的报废风险。

辊压机花纹层堆焊维修优点：1.保持辊压机台时产量、效率稳定可靠；2.充分利用错峰时间维修,不影响正常生产，白天维修,夜间生产；3.为企业节约堆焊维修费用40-50％。

省时、省力、省钱。

厂家也可自行修复，我们提供上门指导或承包服务。

通过在多个水泥企业对辊压机花纹层耐磨堆焊维修后，从使用情况看效果显著。

花纹层修复后辊压机台时产量提高5-10吨,生产效率提高10-20%。

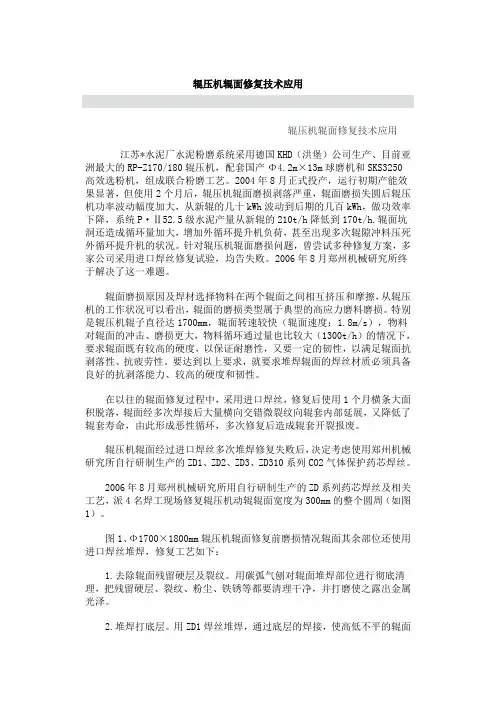

辊压机辊面修复技术应用辊压机辊面修复技术应用江苏*水泥厂水泥粉磨系统采用德国KHD（洪堡）公司生产、目前亚洲最大的RP-Z170/180辊压机，配套国产Φ4.2m×13m球磨机和SKS3250高效选粉机，组成联合粉磨工艺。

2004年8月正式投产，运行初期产能效果显著，但使用2个月后，辊压机辊面磨损剥落严重，辊面磨损失圆后辊压机功率波动幅度加大，从新辊的几十kWh波动到后期的几百kWh，做功效率下降，系统P·Ⅱ52.5级水泥产量从新辊的210t/h降低到170t/h.辊面坑洞还造成循环量加大，增加外循环提升机负荷，甚至出现多次辊隙冲料压死外循环提升机的状况。

针对辊压机辊面磨损问题，曾尝试多种修复方案，多家公司采用进口焊丝修复试验，均告失败。

2006年8月郑州机械研究所终于解决了这一难题。

辊面磨损原因及焊材选择物料在两个辊面之间相互挤压和摩擦，从辊压机的工作状况可以看出，辊面的磨损类型属于典型的高应力磨料磨损。

特别是辊压机辊子直径达1700mm，辊面转速较快（辊面速度：1.8m/s），物料对辊面的冲击、磨损更大，物料循环通过量也比较大（1300t/h）的情况下，要求辊面既有较高的硬度，以保证耐磨性，又要一定的韧性，以满足辊面抗剥落性、抗疲劳性。

要达到以上要求，就要求堆焊辊面的焊丝材质必须具备良好的抗剥落能力、较高的硬度和韧性。

在以往的辊面修复过程中，采用进口焊丝，修复后使用1个月横条大面积脱落，辊面经多次焊接后大量横向交错微裂纹向辊套内部延展，又降低了辊套寿命，由此形成恶性循环，多次修复后造成辊套开裂报废。

辊压机辊面经过进口焊丝多次堆焊修复失败后，决定考虑使用郑州机械研究所自行研制生产的ZD1、ZD2、ZD3、ZD310系列CO2气体保护药芯焊丝。

2006年8月郑州机械研究所用自行研制生产的ZD系列药芯焊丝及相关工艺，派4名焊工现场修复辊压机动辊辊面宽度为300mm的整个圆周（如图1）。

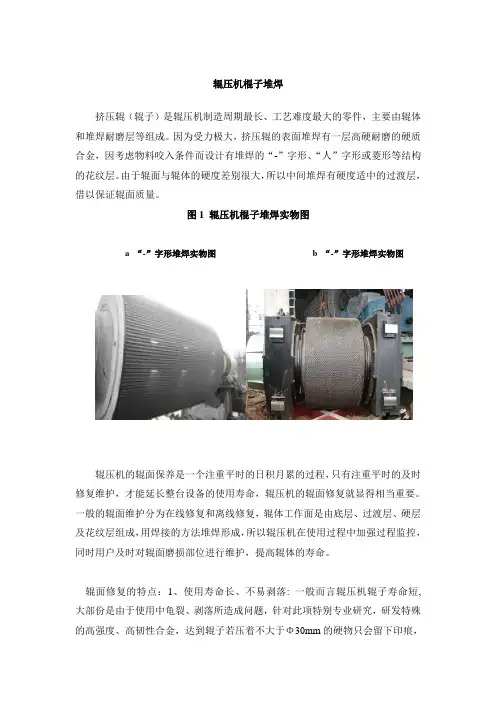

辊压机棍子堆焊挤压辊（辊子）是辊压机制造周期最长、工艺难度最大的零件，主要由辊体和堆焊耐磨层等组成。

因为受力极大，挤压辊的表面堆焊有一层高硬耐磨的硬质合金，因考虑物料咬入条件而设计有堆焊的“-”字形、“人”字形或菱形等结构的花纹层。

由于辊面与辊体的硬度差别很大，所以中间堆焊有硬度适中的过渡层，借以保证辊面质量。

图1 辊压机棍子堆焊实物图a “-”字形堆焊实物图b “-”字形堆焊实物图辊压机的辊面保养是一个注重平时的日积月累的过程，只有注重平时的及时修复维护，才能延长整台设备的使用寿命，辊压机的辊面修复就显得相当重要。

一般的辊面维护分为在线修复和离线修复，辊体工作面是由底层、过渡层、硬层及花纹层组成，用焊接的方法堆焊形成，所以辊压机在使用过程中加强过程监控，同时用户及时对辊面磨损部位进行维护，提高辊体的寿命。

辊面修复的特点：1、使用寿命长、不易剥落: 一般而言辊压机辊子寿命短, 大部份是由于使用中龟裂、剥落所造成问题，针对此项特别专业研究，研发特殊的高强度、高韧性合金，达到辊子若压着不大于Φ30mm的硬物只会留下印痕，不会造成龟裂及剥落。

2、针对不同的使用原料，使用不同的耐磨材质：辊压机如使用在生料、水泥、矿渣, 因为原料特性的不同，所表现的使用寿命就会不同，针对不同原料的特性，研发不同的耐磨材质，来保证辊子的使用寿命。

3、现场焊补时不需要特别高温作业，缩短现场作业时间及压着硬物剥落时不会产生深层剥落（≧50㎜）现象，只会造成表面剥落（≦25㎜）。

辊压机棍子修复流程图：1.拆除下料口及说套装置2.安装辊轮转动系统及旋转式接地夹3.安装自定焊接系统4.棍子旧有迎面去除5.棍子迎面堆焊6.棍子尺寸检测辊面堆焊的工艺及顺序：将辊子表面耐磨层以碳金棒气刨掉，并检查裂纹若有裂纹则需将裂纹全数气刨掉；将表面打磨干净；将轴子整体加温，辊面坑洞位置加温（250℃以上），半自动补平。

坑洞补完后辊面整体均匀加温（250℃℃以上）。

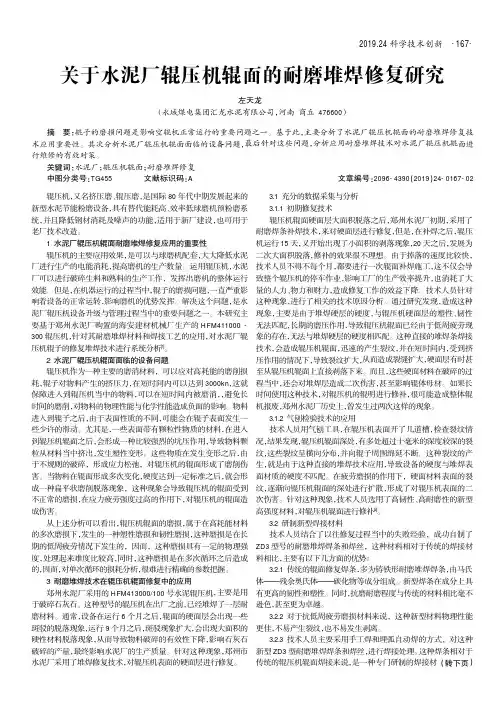

2019.24科学技术创新关于水泥厂辊压机辊面的耐磨堆焊修复研究左天龙（永城煤电集团汇龙水泥有限公司，河南商丘476600）辊压机，又名挤压磨、辊压磨，是国际80年代中期发展起来的新型水泥节能粉磨设备，具有替代能耗高、效率低球磨机预粉磨系统，并且降低钢材消耗及噪声的功能，适用于新厂建设，也可用于老厂技术改造。

1水泥厂辊压机辊面耐磨堆焊修复应用的重要性辊压机的主要应用效果，是可以与球磨机配套，大大降低水泥厂进行生产的电能消耗，提高磨机的生产数量。

运用辊压机，水泥厂可以进行破碎生料和熟料的生产工作，发挥出磨机的整体运行效能。

但是，在机器运行的过程当中，辊子的磨损问题，一直严重影响着设备的正常运转，影响磨机的优势发挥。

解决这个问题，是水泥厂辊压机设备升级与管理过程当中的重要问题之一。

本研究主要基于郑州水泥厂购置的海安建材机械厂生产的HFM411000-300辊压机，针对其耐磨堆焊材料和焊接工艺的应用，对水泥厂辊压机辊子的修复堆焊技术进行系统分析[1]。

2水泥厂辊压机辊面面临的设备问题辊压机作为一种主要的磨消材料，可以应对高耗能的磨削损耗，辊子对物料产生的挤压力，在短时间内可以达到3000kn ，这就保障进入到辊压机当中的物料，可以在短时间内被磨消，，避免长时间的磨削，对物料的物理性能与化学性能造成负面的影响。

物料进入到辊子之后，由于表面性质的不同，可能会在辊子表面发生一些少许的滑动。

尤其是，一些表面带有颗粒性物质的材料，在进入到辊压机辊面之后，会形成一种比较强烈的坑压作用，导致物料颗粒从材料当中挤出，发生塑性变形。

这些物质在发生变形之后，由于不规则的破碎，形成应力松弛，对辊压机的辊面形成了磨削伤害。

当物料在辊面形成多次变化，硬度达到一定标准之后，就会形成一种扁平状磨削脱落现象，这种现象会导致辊压机的辊面受到不正常的磨损，在应力疲劳强度过高的作用下，对辊压机的辊面造成伤害。

从上述分析可以看出，辊压机辊面的磨损，属于在高耗能材料的多次磨损下，发生的一种塑性磨损和韧性磨损，这种磨损是在长期的低周疲劳情况下发生的，因而，这种磨损具有一定的物理强度，处理起来难度比较高，同时，这种磨损是在多次循环之后造成的，因而，对单次循环的损耗分析，很难进行精确的参数把握。

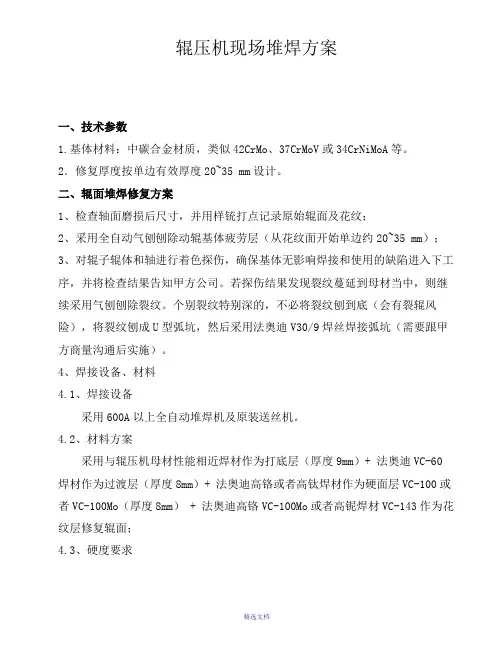

辊压机现场堆焊方案一、技术参数1.基体材料：中碳合金材质，类似42CrMo、37CrMoV或34CrNiMoA等。

2．修复厚度按单边有效厚度20~35 mm设计。

二、辊面堆焊修复方案1、检查轴面磨损后尺寸，并用样铳打点记录原始辊面及花纹；2、采用全自动气刨刨除动辊基体疲劳层（从花纹面开始单边约20~35 mm）；3、对辊子辊体和轴进行着色探伤，确保基体无影响焊接和使用的缺陷进入下工序，并将检查结果告知甲方公司。

若探伤结果发现裂纹蔓延到母材当中，则继续采用气刨刨除裂纹。

个别裂纹特别深的，不必将裂纹刨到底（会有裂辊风险），将裂纹刨成U型弧坑，然后采用法奥迪V30/9焊丝焊接弧坑（需要跟甲方商量沟通后实施）。

4、焊接设备、材料4.1、焊接设备采用600A以上全自动堆焊机及原装送丝机。

4.2、材料方案采用与辊压机母材性能相近焊材作为打底层（厚度9mm）+ 法奥迪VC-60焊材作为过渡层（厚度8mm）+ 法奥迪高铬或者高钛焊材作为硬面层VC-100或者VC-100Mo（厚度8mm） + 法奥迪高铬VC-100Mo或者高铌焊材VC-143作为花纹层修复辊面；4.3、硬度要求辊面：打底层180—220HB，过度层工作硬化情况下硬度为HRC40-50，硬面层HRC55—58，花纹层HRC58—62，各焊层整个层厚硬度均匀。

5、工艺5.1、清理打磨待焊面，去除铁锈和油污，使之露出金属光泽。

5.2、采用多头氧乙炔火焰器预热辊面，达到温度100℃左右。

5.3、堆焊辊面：采用自动明弧焊工艺堆焊辊面凹坑及打底层，过渡层和硬面层，焊丝直径2.8mm，焊接电流350±10A，焊接弧压30±5V，线速度大约0.6~0.9m/min，堆焊打底层时控制层间温度不低于预热温度。

5.4、焊完采用石棉布缓冷到室温。

5.5、法奥迪VC-60材料堆焊两侧面。

5.6、外形辊面检查，堆焊后外形符合图纸尺寸。

5.7、整个堆焊过程中保护好非修复部位，并检测轴温，若轴温大于70℃立即采用风冷或者水冷方式冷却轴。

关于水泥厂辊压机辊面的耐磨堆焊修复研究水泥厂的辊压机辊面是承受高压力和摩擦力的关键部件，由于工作条件的恶劣以及长期使用的磨损，辊面容易出现磨损和损坏，影响辊压机的正常工作。

为了延长辊面的使用寿命和减少维修成本，研究耐磨堆焊修复技术显得尤为重要。

目前，耐磨堆焊修复技术已经成为了水泥厂辊压机辊面修复的主流方法。

堆焊修复技术通过在受损的辊面上进行堆焊修复，以增加辊面的耐磨性能和使用寿命。

堆焊修复材料常用的有硬质合金、高铬铸铁及特种焊条等。

在耐磨堆焊修复研究中，首先需要进行辊面的磨损状态评估。

常用的评估方法包括观察损伤形态、测量尺寸和重量、检测硬度等。

通过评估磨损程度，可以确定堆焊修复的方法和材料。

然后，进行合适的堆焊修复方法和材料的选择。

在选择合适的堆焊修复方法时，需要考虑到辊面的材料、厚度和尺寸等因素。

而在选择堆焊修复材料时，需要考虑到辊面的使用条件和要求、堆焊材料的硬度和耐磨性等因素。

根据实际情况，可以选择不同的堆焊方法，如电弧堆焊、气焊或者激光堆焊等。

在进行堆焊修复前，需要对辊面进行预处理，包括去除辊面上的杂质和氧化物，并进行适当的打磨和抛光。

然后，按照堆焊方法将修复材料均匀堆焊在受损的辊面上，并确保焊缝的质量和完整性。

堆焊后，需要对焊缝进行后处理，包括打磨和抛光以提高表面的光滑度和耐磨性。

在堆焊修复完成后，需要进行辊面的性能测试。

常用的性能测试方法包括硬度测试、磨损测试和综合性能测试等。

通过测试，可以评估堆焊修复的质量和效果，并进行必要的调整和优化。

总之，水泥厂辊压机辊面的耐磨堆焊修复技术是一项十分重要的研究课题。

通过对辊面的磨损状态评估，选择合适的堆焊修复方法和材料，进行适当的预处理和堆焊修复，最终可以延长辊面的使用寿命，减少维修成本，提高辊压机的工作效率和生产效益。

辊压机辊面堆焊辊压机辊面堆焊胡建平在水泥行业中，水泥粉磨系统采用辊压机作为球磨机的预粉磨设备或半终粉磨设备，其粉磨系统的台时产量可以提高20%以上，相应的电耗也可以得到较大幅度地降低。

辊压机以其显著的节能效果，得到越来越广泛的应用。

辊压机工作条件恶劣造成辊面磨损严重，因此，在使用一段时间后必须进行辊压机辊面堆焊维修。

1、辊压机辊面磨损的原因：（1）辊压机在生产运转过程中，辊压机辊面的损坏是一种较常见的现象。

其主要表现为辊面产生裂纹，扩展为裂缝，导致辊面硬质耐磨层的剥落。

从辊压机的工作状况可以看出，辊面的磨损类型属于典型的高应力磨料磨损。

在磨料磨损过程中，物料颗粒在压力作用下会使辊面产生弹性和塑性变形，从而在辊面亚表层不同深处会形成循环压应力和拉应力，当循环应力超过辊子材料的疲劳强度时，将会在表面层引发裂纹。

在循环载荷作用下，亚表层的塑性变形继续发展，在离开表面一定深度的位置也将萌生裂纹，并逐步扩展。

当裂纹扩展后，使裂纹以上的材料断裂剥落，这种现象就是疲劳磨损。

所以，辊子的磨损机理是辊面的高应力磨料磨损和辊面亚表层的疲劳磨损共同作用的结果。

图1：辊压机磨损图（2）由于在运行过程中，在喂入辊压机的物料中会混入金属杂物或有玻璃等硬质物料。

在两个辊子间强大的粉磨力作用下，金属杂物就有可能直接破坏辊面，使辊面产生凹坑或硬质耐磨层崩落。

由于这硬化层非常坚硬，相对来说韧性就差些，因而最怕硬碰硬，导致硬化层的微裂纹扩展和硬化层崩落最终产生辊面缺陷。

如果情况严重，将直接影响辊面寿命，缺陷的增多，直接影响辊压机产生的料饼质量而达不到预期的辊压效果。

（3）设备本身制造存在缺陷。

2、辊压机辊面堆焊修复 2.1 辊压机堆焊材料：公司使用的是北京固本药芯焊丝，在材料品种上我们选择ZD 系列CO2气体保护焊药芯焊丝（Ф1.6），使用ZD1打底、ZD3作为硬面层、耐磨花纹层使用ZD310。

采用手工堆焊方法，选择适用于现场修复辊面的大面积磨损或剥落，以及辊面整体不拆卸大修。

辊压机辊面焊接技术报告辊压机，又名挤压磨、辊压磨，是国际80年代中期发展起来的新型水泥节能粉磨设备，具有替代能耗高、效率低球磨机预粉磨系统，并且降低钢材消耗及噪声的功能。

辊压机是根据料床粉磨原理设计而成，其主要特征是：高压、满速、满料、料床粉碎。

辊压机的辊面一般采用热堆焊，耐磨层维修更为方便。

由于辊面需要承受高压等原因，辊面磨损是该设备使用过程中的常见现象，辊面损坏包括：辊面产生裂纹，辊面凹坑或辊面硬质耐磨层剥落。

辊压机辊面磨损后，表面凹凸不平，对物料形不成有效的挤压，出料中颗粒料多，料饼少，磨机产量下降，辊压机系统内的循环量大大增加，粉料越来越多，造成称重仓频繁“冲料”，回料皮带及入称重仓斗提压死，系统跳停。

要求在生产使用时，千万不要把硬质铁器掉进辊压机，在打散机回料粗粉处加装除铁器，防止铁器在辊压机中循环挤压，辊面损坏后，应及时请专业人士现场堆焊修复。

一般的辊压机的压辊有两种基本结构，即整体压辊和镶套压辊，辊套和压辊（整体）不仅必须采用最好的材料（优质合金钢），而且进行复杂的热处理和准确的探伤检查，确保各项质量指标达到要求。

不论哪种结构，因为受力极大，挤压辊的表面堆焊有一层高硬耐磨的硬质合金，因考虑物料咬入条件而设计有堆焊的“-”字形、“人”字形或菱形等结构的花纹层。

图1：硬质合金小圆柱镶嵌辊面由于辊面与辊体的硬度差别很大，所以中间堆焊有硬度适中的过渡层，借以保证辊面质量。

其他特殊的如德国的带有料衬的辊面。

以硬质合金小圆柱镶嵌在辊面上，呈纵横交错排列，如下图1所示。

辊压机在工作时，许多细颗粒物料便将这些小圆柱之间的空隙充填，形成一层较薄的料衬。

水泥市场的饱和，供过与需的市场形势造成水泥价格大幅下滑，水泥厂利润微薄，各个厂家为了提高利润，在水泥粉磨中想尽办法来提高混合材的比例，少用熟料，降低水泥成本，现在混合材的加入比例基本上都超过50%，其中钢渣、水渣的加入量也非常高，有的企业都超过20%。

[终稿]辊压机堆焊修复辊压机堆焊修复一、辊压机介绍辊压机，又名挤压磨、辊压磨、滚压机，是国际80年代中期发展起来的新型水泥节能粉磨设备，具有替代能耗高、效率低球磨机预粉磨系统，并且降低钢材消耗及噪声的功能，适用于新厂建设，也可用于老厂技术改造。

图一 :水泥厂辊压机辊压机由两个相向同步转动的挤压辊组成，一个为固定辊，一个为活动辊。

物料从两辊上方给入，被挤压辊连续带入辊间，受到50-100MPa的高压作用后，变成密实的料饼从机下排出。

辊压机是根据料床粉磨原理设计而成，其主要特征是:高压、满速、满料、料床粉碎。

辊压机的辊面一般采用热堆焊，耐磨层维修更为方便。

由于辊面需要承受高压等原因，辊面磨损是该设备使用过程中的常见现象，辊面损坏包括:辊面产生裂纹，辊面凹坑或辊面硬质耐磨层剥落。

辊压机辊面磨损后，表面凹凸不平，对物料形不成有效的挤压，出料中颗粒料多，料饼少，磨机产量下降，辊压机系统内的循环量大大增加，粉料越来越多，造成称重仓频繁“冲料”，回料皮带及入称重仓斗提压死，系统跳停。

要求在生产使用时，千万不要把硬质铁器掉进辊压机，在打散机回料粗粉处加装除铁器，防止铁器在辊压机中循环挤压，辊面损坏后，应及时请专业人士现场堆焊修复。

二、辊压机常见磨损情况辊压机正常工作半年时间后应检查辊体形成的料垫是否连续，高度是否于花纹层基本一致(距辊体端面 50,80mm 范围内外) 。

发现料垫形成不理想，需要及时对辊缝做调整，避免辊体异常磨损。

注意观察辊体是否有局部掉块，沟槽等缺陷，辊体端面是否磨损。

如果辊体已出现局部掉块，沿辊面环向出现沟槽等缺陷(辊面花纹局部有掉块但料垫形成良好且不影响辊压机产量时不需修复);辊体端面出现磨损且调整下侧挡板无效，侧面有大块原料漏料现象。

需要对辊面进行局部日常堆焊检修，否则辊面花纹哦磨损会加剧，不仅浪费资源，严重的可以造成更大的损失。

三、辊压机堆焊修复准备工作辊面在堆焊修复前首先将辊压机上罩体检查门拆掉，将挤压辊辊面需要修复的地方清理干净，不得有灰尘及其它影响焊接质量的杂质存在。
