水性聚氨酯涂料配方
- 格式:doc
- 大小:40.50 KB
- 文档页数:4
水性聚氨酯涂料的合成原理
水性聚氨酯涂料是一种能够在水中实现聚合反应而成的有机涂料,其核心原理为:使用形式为2-氨基乙烷(AA)、硬脂酸(HA)和聚氨酯(PU)的单体,利用活性水作为介质,以及由硬化剂产生的离子力与单体之间形成的弱离子交互作用,使各单体之间发生聚合反应。
聚合反应的具体过程如下:
1、聚氨酯的单体,如2-氨基乙烷、硬脂酸和聚氨酯,各自产生不同的离子,将其在活性水中混合,使其形成弱离子交互作用,使单体之间发生聚合反应。
2、在此过程中,水会吸收周围的气体,形成空气团,使得涂料表面获得不同程度的光泽和细节,实现不同的装饰效果。
3、硬化剂的反应速度较快,在聚合反应的过程中,不断释放出大量热量,使涂料在迅速凝固,形成牢固的保护膜,有效防止被污染。
4、最后,涂料中的水会被完全蒸发掉,形成牢固的保护膜,有效避免污染物侵入,实现长久耐用的装饰效果。
常用水性聚氨酯涂料配方
水性聚氨酯涂料是一种环保型涂料,具有良好的附着力、耐磨性、耐化学物质腐蚀、耐水性和气相透性等特点,被广泛应用于家具、建筑、汽车和木制品等领域。
以下是几种常用的水性聚氨酯涂料配方。
1.签发箱木器涂料:
-异丙醇:250克
-水:150克
-异六亚甲基二异氰酸酯:250克
-超稀的尿素醛树脂:20克
-环氧丙烷:5克
-搅拌20分钟
2.家具聚酯颜料涂料:
-赛白粉:50克
-环氧乙烷:100克
-偶乙烯二胺:100克
-福尔马林:100克
-含有聚酯树脂的溶剂:200克
-混合均匀
3.乳胶聚酯家具涂料:
-乳胶乳:150克
-聚酯树脂:70克
-聚醚:30克
-偶乙烯二胺:10克
-油漆稠化剂:10克
-搅拌均匀
4.汽车防腐聚酯漆配方:
-聚丙烯酸:400克
-聚醋酸乙烯酯单体:300克
-溶剂:50克
-铝粉:300克
-适量的颜料
-混合均匀后添加固化剂
5.木器底漆:
-乳胶乳:400克
-聚酯树脂:200克
-环氧底漆:100克
-偶乙烯二胺:10克
-钛白粉:150克
-油漆稠化剂:10克
-混合均匀
以上是几种常用的水性聚氨酯涂料配方,每种涂料的成分比例和配方可以根据具体需求进行微调。
值得注意的是,使用涂料时需严格按照产品说明书操作,确保操作安全和涂层质量。
常用水性聚氨酯涂料配方水性聚氨酯涂料是目前市场需求量较大的产品之一;它适用于热敏温度低于60—80℃常温交联固化的高、中档木器家具等;高档建筑装饰、高级汽车、飞机及航天器材等的中涂和表面涂装..产品配方:1、改性三聚体交联剂产品可由TDI、IPDI、MDI和XDI等异氰酸酯制造..其芳香族NCO反应温度在120—150℃;脂肪族NCO反应温度在150—200℃..它的最大优点是无黄变;水白透明;较适用于羧酸型等水性聚氨酯的常温交联剂..为增强综合性能;需采用两个NCO基团活性不同的二异氰酸酯;并要将反应中产生的端NCO用多元醇-羧酸反应掉;以利于胺中和及产物的水溶性..由于其熔点高;反应需分阶段在有机溶剂中进行;有机膦催化剂及120 ℃以上温度;异氰酸酯可发生自缩聚反应;生成三聚体化合物..其催化剂中戊杂环膦化氢是最有效的;反应温度低;收率可达90%;再用三聚催化法促进反应完全;并对残基进行封闭..产品配方:NCO:多元醇羧酸物质的量比为6:1:1.43..工艺步骤:多元醇-羧酸溶液制备;按配方将新戊二醇、苯偏三甲酸酐、DMPA、二甲苯、甲苯加入反应釜搅拌;升温至80 ℃;完成溶解后;升温至148 ℃回流脱水至透明后;过滤出料备用..亚胺预聚体的制备:按配方将二甲苯、甲苯加入反应釜;升温至148 ℃回流脱水后;加入10%磷酸甲苯液降温至120 ℃;通入氮气;将TDI、IPDI加入单体滴加釜;在2.5h内完成滴加后;升温至130 ℃反应1h;将10%戊杂环膦化氢液加入滴加釜;开始缓慢滴加;不断观察物料反应情况;防止爆聚;滴完在130℃反应2h、140 ℃1h、145 ℃30min;降温至70 ℃;将多元醇-羧酸液加入滴加釜开始滴加;滴完在70 ℃反应2—3h;检测NCO转化率达96%;加入10%醋酸锂液;此时有两种工艺:一是降温至25 ℃;静置7d;二是升温至80—90℃反应2—3h;测游离TDI在0.3%以下;加入10%对甲苯磺酸甲酯液、10%二甲基吡唑液升温至85 ℃反应20min;抽真空脱出2/3量的有机溶剂;再加入亲水溶剂调节固含量为50%;降温至50 ℃加入50%三乙胺水溶液、N-甲苯二乙醇胺调节pH值至8.5;升温到60 ℃反应至透明;降温到40 ℃出料.2、改性HDI缩二脲交联剂产品配方:NCO:H2O=3:1.1;NCO:OH=6:1;理论NCO含量=15.9%;采用分阶段聚合反应、中和法..工艺步骤:多元醇-羧酸溶液的制备;按配方将新戊二醇、偏苯三甲酸酐、DMPA、二甲苯、甲苯加入反应釜;升温至80℃溶解均匀;再升温至148 ℃回流脱水至透明无水后;降温至40 ℃出料备用..HDI预聚体制备:按配方将己二异氰酸酯、二甲苯加入反应釜;通入氮气;升温至65 ℃;加入10%磷酸甲苯液搅匀;将去离子水加入滴加釜开始滴加;反应自放热;控制自升温在80 ℃以下;完成滴加后;升温至90 ℃反应1h、120 ℃2h、130 ℃1h;降温至70 ℃;再将多元醇-羧酸液进入滴加釜开始滴加;滴完后在70 ℃反应2—3h、80 ℃1h;测游离HDI<0.2%;抽真空脱出有机溶剂;加入亲水溶剂;调节固含量50%;降温至50 ℃加入50%三乙胺水溶液;调pH值8.4;升温到60℃反应至透明;降温到40 ℃过滤出料..3、改性TDI三聚体交联剂产品配方:NCO:OH物质的量比为6:1;采用三聚催化反应、终止反应、残基封闭法及分阶段反应..工艺步骤:多元醇-羧酸液的制备;按配方将三羟甲基丙烷、新戊二醇、偏苯三甲酸酐、DM-PA、醋酸丁酯、二甲苯加入反应釜搅拌;升温至80 ℃溶解均匀;再将其升温至148 ℃回流脱水至透明;降温到40 ℃过滤出料备用.. 三聚体制备:按配方将二甲苯、甲苯加入反应釜搅拌、升温至148 ℃回流脱完水后;降温至120 ℃;加入10%磷酸锂液搅匀;通氮气;将TDI加入单体滴加釜开始滴加;3h滴加完后;保温120 ℃反应2h、130 ℃1h;降温至65 ℃;将多元醇-羧酸液进入滴加釜开始滴加;反应自放热;控温在75 ℃以下;滴完;80 ℃保温2h;取样测游离TDI<0.9%;加入10%磷酸甲苯液升温至85 ℃反应2h或降至25℃静置7d;检测游离TDI<0.2%;加入10%硫酸二甲酯液、10%二甲基吡唑液升温至90℃反应15min;抽真空脱出有机溶剂;加入亲水溶剂调节固含量至50%;降温至50 ℃加入50%三乙胺水溶液、N-甲苯二乙醇胺调节pH值为8.4;升温到60 ℃反应至透明;降温至40 ℃出料..4、TDI/TMP加成、改性物交联剂产品配方:NCO:OH物质的量比为3:1;采用三聚催化反应、终止反应、残基封闭法..工艺步骤:多元醇-羧酸溶液的制备;按配方将TMP、新戊二醇、苯偏三甲酸酐、DMPA、醋酸丁酯加入反应釜搅拌升温至80 ℃溶解均匀;升温到140 ℃回流脱水至透明;降温至40 ℃;过滤出料备用.. 加成物制备:按配方将醋酸丁酯、甲苯进入反应釜搅拌升温至140 ℃回流脱水后;降温到60 ℃加入TDI;通入氮气;将多元醇-羧酸溶液加入滴加釜开始滴加;反应自放热;滴加要缓慢;控温在70 ℃以下滴完;加入10%磷酸甲苯液;70 ℃反应4—5h..检测NCO含量达13.1%;游离TDI在12.5%;加入10%三正丁基膦液搅匀;升温至85 ℃反应2—3h或降温至25 ℃;静置7d;取样检测游离TDI<0.2%;加入10%苯甲酰氯液、10%二甲基吡唑液升温至90 ℃;反应15min;抽真空减压;脱出有机溶剂;加入亲水溶剂;调节固含量50%;降温至50 ℃加入50%三乙胺水溶液、N-甲苯二乙醇胺调节pH值为8.5;升温到60℃反应至透明;降温至40℃过滤出料..5、XDI/TMP加成改性物;NCO交联剂产品配方:NCO:OH物质的量比=9:1;采用三聚催化、终止、残基封闭法..工艺步骤:参照第四的工艺步骤进行..6、改性TDI醇解油;NCO交联剂产品配方:油度86.4%;K值=0.93;醇超量R=1.17;NCO:1OH物质的量比=3含蓖麻油中羟基;采用三聚催化、终止、残基封闭法..工艺步骤:按配方将TDI、蓖麻油、新戊二醇加入反应釜;升温至120℃加入环烷酸钙;搅拌、升温至240℃;醇解反应2—3h;取样测试其透明度;合格后降温至180℃;加入苯偏三甲酸酐、DMPA反应40min;降温至120℃加入甲苯稀释;升温到134℃回流脱水;水脱尽后;降温至60℃;开始滴加TDI;2h滴完;加入10%磷酸甲苯液搅匀;升温至70℃反应3—4h;测试NCO 含量在12%、游离TDI在9.5%;加入10%烷基膦液搅匀;升温至80℃反应2—3h或降温至25℃静放7d;测试游离TDI<0.3%;加入10%苯甲酰氯液、10%二甲基吡唑液搅匀升温至90℃反应15min;抽真空减压脱出全部甲苯;加入亲水溶剂;调整固体含量为50%;降温至50℃加入三乙胺、N-甲苯二乙醇胺;调整pH值为8.5;升温至60℃反应到透明;降温至40℃过滤;出料..7、水性聚酯聚氨酯产品配方甲组分:OH∶NCO物质的量比=1.5:1;K值=1.02;醇超量R=1.18..工艺步骤:按配方将新戊二醇、己二酸、苯偏三甲酸酐、DMPA加入反应釜;通入CO2气;升温至120℃;加入钛酸四异丙基酯;搅拌升温至180 ℃;反应2h后;每隔30min取样测试其酸值;直至达到79mgKOH/g;羟值达到79.5;降温至130℃加入二甲苯;升温至150℃回流脱水;脱尽后;抽真空回收二甲苯;降温至80 ℃加入丙酮进行稀释;保温在60℃;1.5h滴加TDI;滴完加入10%磷酸甲苯液搅匀;升温至70℃反应4—5h;测试游离TDI<0.2%;加入50%苯酚甲苯液升温至80℃反应15min;再升温至90℃;蒸馏出1/2投料量的丙酮;70℃保温备用..在另一个装有快速搅拌的反应釜中;加入N-甲苯二乙醇胺、三乙胺、乙二胺、去离子水开动快速搅拌;将上述保温在70℃的物料;缓慢加入反应釜;在60℃进行中和反应透明后;升温至70℃;抽真空减压;蒸馏出余下的全部丙酮;降温至40℃;过滤;出料..8、水性豆油酸聚酯聚氨酯产品配方甲组分:OH∶NCO物质的量比=1:1.5;树脂K值=1.019;醇超量R=1.3、r=1.5;油度56%..工艺步骤:按配方将豆油脂肪酸、蓖麻油脂肪酸、季戊四醇、新戊二醇加入反应釜;通入CO2气;升温至120℃加入二月桂酸二丁基锡进行搅拌;升温至220℃;反应3h;降温至180℃加入间苯二甲酸、苯偏三甲酸酐、DMPA在180℃下反应2h后;每隔30min取样测试其酸值;直至达到75mgKOH/g;羟值为80;降温至120 ℃加入甲苯;升温至132℃回流脱水;脱尽后;降温至65℃加入10%苯酚甲苯液搅匀;将TDI加入单体滴加釜;开始滴加;1.5h滴完后;升温至70℃反应4h;80℃lh;测试游离TDI在0.2%;加入50%苯酚甲苯液搅匀;升温至90℃反应15min;进行真空减压脱出2/3的甲苯;加入异丁醇降温至50℃;加入三乙胺、二甲苯乙醇胺及1/3的去离子水;调整pH值为8.6;升温到60℃反应至透明;抽真空脱出全部甲苯;加入余下的去离子水;调整固含量50%;过滤;出料..9、水性菜油醇酸聚氨酯产品配方甲组分:OH∶NCO物质的量比=1:1.5;树脂K值=1.01;醇超量R=1.314;r=1.499;油度=55.2%;理论NCO含量=228%..工艺步骤:按配方将菜籽色拉油、蓖麻油脂肪酸、TMP、新戊二醇加入反应釜;通入CO2气;升温至120℃加入环烷酸锂搅拌;升温至230℃反应2~3h;测试醇解透明合格后;降温至180℃;加入苯二甲酸酐、苯偏三甲酸酐、DMPA;在180℃反应2h后;每隔30min;测试一次酸值;直至达到70mgKOH/g为止;然后降温至110℃加入甲苯;升温至132℃脱水;将水脱尽后;降温至65℃加入10%磷酸甲苯液搅匀;将TDI加入单体滴加釜;开始滴加;滴完后升温至70℃反应4—5h;80℃1h;测试游离TDI达到0.2%;加入50%苯酚甲苯液;升温至90℃反应15min;抽真空脱出1/3的甲苯;加入异丙醇;降温至50℃加入N-二甲基乙醇胺、三乙胺;及1/2的去离子水;调整pH值为8.6;升温到60℃反应至透明;抽真空脱出全部甲苯;加入余下的去离子水;调节固含量50%;过滤;出料..10、水性蓖麻油醇酸聚氨酯产品配方甲组分:OH∶NCO物质的量比=1:1.5;树脂K值=0197;醇超量R=1.23;r=1.36;油度=5514%;理论NCO含量=2.3%..工艺步骤:按配方将蓖麻油、甘油95%、新戊二醇加入反应釜;通入CO2气;升温至120℃加入一氧化铅搅拌;升温至230℃;反应2-3h;测试其醇解透明合格后;降温至180℃加入苯二甲酸酐、苯偏三甲酸酐、DMPA、松香二元醇;在180℃反应2h后;每隔30min测试酸值;直至达到80mgKOH/g为止;然后降温至110℃加入甲苯;升温到128回流脱水;脱尽后;加入10%磷酸甲苯液降温至65℃;用1.5h滴完TDI;升温至70℃反应4h;80℃1h;测试其游离TDI 达到0.2%;加入50%苯酚甲苯液;升温至95反应15min;抽真空脱出1/2量的甲苯;加入异丙醇;降温至50加入一乙醇胺、三乙胺及1/2量的去离子水;调整pH值为8.6;升温到60℃反应至透明;抽真空脱出全部甲苯;加入余下的去离子水;过滤;出料..。
水性聚氨酯薄涂产品说明书水性聚氨酯薄涂产品说明书一、产品简介水性聚氨酯薄涂是基于德国拜耳的水性聚氨酯产品的双组分水性聚氨酯涂料,具有优良的耐化学品性、柔韧性、耐磨性、抗刮伤性、耐候性,以及环境友好、VOC含量低、符合环保法规要求、容易施工等优点,可以生产不同光泽度的产品满足不同客户的需求。
二、产品组成水性聚氨酯薄涂是双组分涂料,分为A、B组分。
A由聚丙烯酸分散体、水、填料、助剂等组成。
B由改性脂肪族多异氰酸酯组成。
三、产品特性1.优异的耐磨性和耐热性2.优良的耐候性3.粘度低,容易施工4.附着力强5.光泽可调四、应用范围适用于对地面的美观、舒适有较高要求的场合,适用于对地坪的耐磨性、耐刻划性有较高要求的场合,适用于对地坪的耐化学品性能有较高要求的场合,包括:l 办公室、学校、图书馆、医院、体育场馆、展示室、餐厅、超市等民用地坪l 电器、电子、汽车、机械、铸造、纺织、化工、制药、食品、饮料、饲料、烟草等行业的实验室、生产车间、包装区域、仓库等工业地坪。
五、技术参数序号项目指标检验方法1容器中状态搅拌混合均匀后无硬块目测2涂膜外观涂膜平整光滑、无气泡目测3干燥时间,h 表干≤4GB/T 1728-1979,温度为23±实干≤482℃,湿度为(50±5)%4固含量≥45%GB 1725-197 9,120℃烘2h5挥发性有机化合物(VOC)质量浓度(g/L)≤100GB/T 22374-20086光泽(60°)≤光泽可调节GB/T 9754-19 887柔韧性,mm1GB/T 1731-19 938附着力,级(划格试验)≤1GB/T 9286-19 989硬度≥2H GB/T 6739-19 9610粘度,mPa2s200~500GB/T 7193.1-198711耐冲击性50cm通过GB/T 1732-19 9312耐磨性(CS17,750g,500r),g≤0.06GB/T 1768-19 79 13耐水性,7d 不起泡、不脱落,允许轻微变色GB/T 1733-199314耐盐水性(3%NaCl),7d 不起泡、不脱落,允许轻微变色GB/T 9274-198815耐汽油性,120# 72h 不起泡、不脱落,允许轻微变色GB/T 1734-199316耐10% NaOH 48h 不起泡、不脱落,允许轻微变色GB/T 9274-198817耐10% HCl 48h 不起泡、不脱落,允许轻微变色GB/T 9274-198818耐人工气候老化性(400h)不起泡、不剥落、无裂纹;粉化≤1级,ΔE≤6.0GB/T 22374-2008六、施工参数混合比例:A : B = 8: 1适用时间:1小时,要求涂料在1小时内使用完。
水性聚氨酯涂料的配方
引言
水性聚氨酯涂料具有环保、耐候性好、施工方便等优点,因此在建筑、汽车、家具等领域得到广泛应用。
本文将介绍一种常见的水性聚氨酯涂料的配方,以供参考。
配方材料
以下是制作水性聚氨酯涂料所需的主要材料:
1. 聚氨酯树脂:负责提供涂料的强度和耐候性,可根据需要选择不同牌号和型号的聚氨酯树脂。
2. 溶剂:用于调节涂料的粘度和干燥速度,常见的溶剂有水、醇类和酮类。
3. 交联剂:用于促进聚氨酯树脂的固化和硬化,提高涂料的耐磨性和耐化学品性能。
4. 填料:可根据需要添加适量的填料,如硅酸盐和纳米颗粒,用于改善涂料的性能和增加涂层的厚度。
5. 助剂:用于改善涂料的流动性、抗沉降性和分散性,例如分散剂、稳定剂等。
配方步骤
以下是制作水性聚氨酯涂料的一般步骤:
1. 根据配方比例将聚氨酯树脂和溶剂混合,并充分搅拌均匀,直至溶解。
2. 将交联剂逐步加入混合物中,并搅拌均匀,以促进固化和硬化反应。
3. 根据需要,逐步加入填料,并边加入边搅拌均匀,确保填料均匀分散在涂料中。
4. 最后,添加助剂以改善涂料的流动性和稳定性,充分搅拌均匀。
总结
水性聚氨酯涂料的配方包括聚氨酯树脂、溶剂、交联剂、填料和助剂。
通过合理调配这些材料,并按照一定步骤混合搅拌,可以
制备出具有优异性能的水性聚氨酯涂料。
具体的配方比例和工艺参数应根据具体的应用场景和要求来确定。
水性聚氨酯制备工艺流程
水性聚氨酯(Waterborne Polyurethane)是一种环保型的涂料,广泛应用于家具、汽车、建筑、包装等领域。
下面介绍水性聚氨酯的制备工艺流程。
首先,准备原料。
水性聚氨酯的制备需要以下原料:聚醚多元醇、聚酯多元醇、异免分散剂、链延长剂、溶剂和助剂等。
第二步,制备预聚体。
将聚醚多元醇、聚酯多元醇和异免分散剂按照一定比例混合加热,加入催化剂进行反应,形成预聚体。
第三步,加入链延长剂。
将预聚体加热至一定温度,再加入链延长剂,如乙二胺等,进行链延长反应。
链延长剂的选择应根据所需产品的性能要求。
第四步,添加溶剂和助剂。
将制得的聚氨酯溶于溶剂中,并适量添加助剂,如消泡剂、增稠剂和防霉剂等,以提升产品的性能。
第五步,调整pH值。
通过添加酸碱调节剂,调节溶液的pH 值,使其处于适宜的范围内,一般为8-9。
第六步,过滤和检测。
将制备好的水性聚氨酯涂料进行过滤处理,去除其中的杂质,确保产品质量。
同时,进行相应的检测,如粘度、固含量和粒径等。
第七步,包装和储存。
将制备好的水性聚氨酯涂料装入适当的
容器中,密封保存。
在储存过程中,应避免阳光直射和高温环境,以防止涂料的质量受到影响。
总结起来,水性聚氨酯的制备工艺流程包括原料准备、制备预聚体、加入链延长剂、添加溶剂和助剂、调整pH值、过滤和检测、包装和储存等步骤。
在制备过程中,需要注意控制各个环节的条件,保证产品的质量和性能。
水性聚氨酯简介水性聚氨酯是一种具有良好附着力和耐候性的高分子材料。
它是由聚氨酯预聚体、溶剂、交联剂和助剂组成的涂料。
由于其低VOC(挥发性有机化合物)排放和环境友好性,水性聚氨酯广泛应用于建筑、汽车、家具和航空航天等领域。
本文将详细介绍水性聚氨酯的性质、应用和制备方法。
性质1.附着力:水性聚氨酯在多种不同的基材上具有优异的附着力,如金属、塑料、木材等。
2.耐候性:水性聚氨酯具有出色的耐候性,能够抵抗紫外线、高温和湿度等环境因素的侵蚀。
3.耐化学性:水性聚氨酯具有出色的耐酸碱、溶剂和盐水的性能。
4.耐磨性:水性聚氨酯涂层具有很高的耐磨损性,保护基材不易受到划伤和磨损。
5.耐水性:水性聚氨酯具有良好的耐水性,不易被水分侵蚀和损坏。
应用1.建筑行业:水性聚氨酯广泛应用于建筑物的外墙、屋面和地板涂装,保护建筑材料免受紫外线、酸雨和其他恶劣环境的侵蚀。
2.汽车行业:水性聚氨酯用于汽车涂料,提供良好的外观效果和保护漆面,同时降低对环境的污染。
3.家具制造:水性聚氨酯用于家具涂装,为家具提供耐磨、耐刮擦和防水的功能。
4.包装材料:水性聚氨酯用于包装材料的涂层,提供保护性能和增加材料的强度和稳定性。
5.航空航天业:水性聚氨酯用于航空航天器的防腐蚀涂层,保护飞行器免受高温、高速度和外界环境的损害。
制备方法水性聚氨酯的制备方法主要包括以下几个步骤:1.聚合反应:将聚氨酯预聚体与交联剂在适当的溶剂中进行聚合反应,形成聚合物链。
2.技术调整:添加适量的助剂,调整涂料的粘度、硬度和耐候性等性质。
3.过滤和处理:通过过滤和处理,去除其中的杂质和颗粒,确保涂料质量的稳定和均匀。
4.包装和储存:将制备好的水性聚氨酯涂料进行包装,并储存在适当的环境中,以保证其质量和使用寿命。
结论水性聚氨酯是一种具有良好性能和环境友好性的高分子材料。
它在建筑、汽车、家具和航空航天等领域得到广泛应用。
制备水性聚氨酯的方法相对简单,通过聚合反应和技术调整等步骤,可以获得具有优异性能的水性聚氨酯涂料。

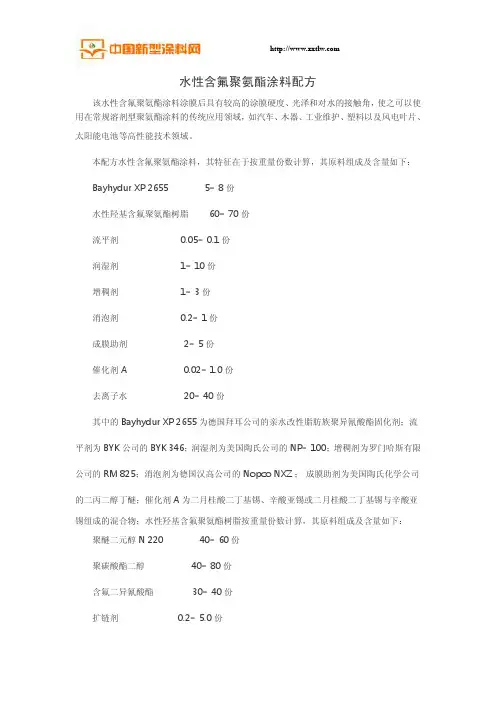

水性含氟聚氨酯涂料配方该水性含氟聚氨酯涂料涂膜后具有较高的涂膜硬度、光泽和对水的接触角,使之可以使用在常规溶剂型聚氨酯涂料的传统应用领域,如汽车、木器、工业维护、塑料以及风电叶片、太阳能电池等高性能技术领域。
本配方水性含氟聚氨酯涂料,其特征在于按重量份数计算,其原料组成及含量如下:Bayhydur XP26555-8份水性羟基含氟聚氨酯树脂60-70份流平剂0.05-0.1份润湿剂1-10份增稠剂1-3份消泡剂0.2-1份成膜助剂2-5份催化剂A0.02-1.0份去离子水20-40份其中的Bayhydur XP2655为德国拜耳公司的亲水改性脂肪族聚异氰酸酯固化剂;流平剂为BYK公司的BYK346;润湿剂为美国陶氏公司的NP-100;增稠剂为罗门哈斯有限公司的RM825;消泡剂为德国汉高公司的Nopco NXZ;成膜助剂为美国陶氏化学公司的二丙二醇丁醚;催化剂A为二月桂酸二丁基锡、辛酸亚锡或二月桂酸二丁基锡与辛酸亚锡组成的混合物;水性羟基含氟聚氨酯树脂按重量份数计算,其原料组成及含量如下:聚醚二元醇N22040-60份聚碳酸酯二醇40-80份含氟二异氰酸酯30-40份扩链剂0.2- 5.0份中和剂1-10份催化剂B0.02- 1.0份稀释剂40-60份其中的聚碳酸酯二醇的数均分子量为2000g/mol;扩链剂为二羟甲基丙酸;催化剂B为二月桂酸二丁基锡、辛酸亚锡或二月桂酸二丁基锡与辛酸亚锡组成的混合物;中和剂为三乙胺、氢氧化钠或三乙胺与氢氧化钠组成的混合物;稀释剂为丙酮或丁酮;含氟二异氰酸酯按重量份数计算,其组成及含量如下:三羟甲基丙烷60-80份异佛尔酮二异氰酸酯100-120份五氟丙醇20-40份催化剂C0.02- 1.0份其中的催化剂C为二月桂酸二丁基锡、辛酸亚锡或二月桂酸二丁基锡与辛酸亚锡组成的混合物;催化剂A、催化剂B、催化剂C相同或不同。
水性聚氨酯防水涂料配方
配方一:
1.水性聚氨酯树脂:40%
2.有机硅改性聚氨酯树脂:15%
有机硅改性聚氨酯树脂能够提高涂料的耐候性和耐化学品性能。
3.丙烯酸酯乳液:25%
丙烯酸酯乳液是增稠剂,能够提高涂料的粘度和流变性能,增加涂料的厚度和耐候性。
4.聚合物乳液:10%
聚合物乳液有助于提高涂料的耐磨性和抗冲击性。
5.助剂:10%
助剂主要包括稳定剂、分散剂、消泡剂等,能够提高涂料的稳定性和流变性能,防止涂料产生气泡和分层现象。
6.颜料:适量
颜料可以根据需要选择不同的颜色,并且具有防腐和美观的作用。
7.水:适量
水用来稀释涂料,调整涂料的粘度和固含量。
配方二:
1.水性聚氨酯树脂:50%
2.有机硅改性聚氨酯树脂:10%
3.丙烯酸酯乳液:20%
4.聚合物乳液:10%
5.助剂:10%
6.颜料:适量
7.水:适量
以上是水性聚氨酯防水涂料的两种常见配方,实际配方可以根据具体
需要进行调整。
配方中的成分可以根据防水涂料的使用环境和要求来选择,比如是否需要耐寒、耐高温、耐酸碱等性能。
同时,添加适量的颜料可以
使涂料具有不同的颜色,提高装饰效果。
在制备涂料时,将水性聚氨酯树脂、有机硅改性聚氨酯树脂、丙烯酸酯乳液等成分按比例混合,搅拌均匀
后加入助剂和颜料,最后稀释调剂至适当粘度即可。
水性聚氨酯防水涂料配方(供参考)
1 水 100
3 氨水0.4
4 NXZ 1.0
5 A10 0.5
6 RS 1.5
7 8045 1公斤
8 二丁脂(DBP) 2
9 重钙(400) 163
10 硅灰石 40
11 水 5
12 166 140
13 305增稠剂 2.2
14 612NC 0.4
水 35公斤
总量: 490.45
工艺:色浆的配制:15公斤水加上3公斤铁红加60克分散剂搅拌备用。
2加入水1到分散缸中,然后缓慢加入2,分散5分钟,加入3,分散3分钟,然后加入4/5/7、8,搅拌2分钟后加入9、10和11,高速1000转分
散20分钟,然后降低转速至200转搅拌5分钟,加入12和6,低速400转分散10分钟后,依次缓慢加入13、14,加完后分散10分钟,过滤、放料。
(请参考工艺进行生产)如果产品需要调色并且用粉末颜料(如氧化铁红),建议将配方中原有的粉料按颜料的添加量递减,并且粉末颜料与其他粉料同时加入高速分散。
水性聚氨酯的制备及改性方法
一、水性聚氨酯的制备方法:
1.原位聚合法:通过在聚醚、聚酯等官能化的基料中,加入异氰酸酯类化合物,经过聚合反应形成水性聚氨酯。
2.分散聚合法:将异氰酸酯类物质预分散于水中,再与聚醚、聚酯等官能化的基料发生反应,形成水性聚氨酯。
二、水性聚氨酯的改性方法:
1.溶剂改性:将溶解介质(如乙醇、丙酮等)加入到水性聚氨酯中,通过调整溶解度和离子强度,改变聚氨酯的粘度、干燥速度等性能。
2.聚合物改性:将其他合成树脂(如丙烯酸乳液、聚酯树脂等)与水性聚氨酯混合进行共聚反应,以改善聚氨酯的力学性能、耐热性等性能。
3.环氧树脂改性:将环氧树脂加入水性聚氨酯中,通过交联反应,提高聚氨酯的耐磨性、耐溶剂性和耐冲击性。
4.硅橡胶改性:将硅橡胶加入水性聚氨酯中,形成混合胶,可以提高聚氨酯的耐候性、耐油性和抗拉强度。
5.纳米填料改性:引入纳米颗粒(如纳米二氧化硅、纳米氧化铁等)到水性聚氨酯中,通过增加界面层面,提高聚氨酯的力学性能、耐磨性和耐腐蚀性。
三、水性聚氨酯的应用领域:
1.涂料与胶粘剂:水性聚氨酯可以用于木材涂料、金属涂料、塑料涂料、地板涂料、汽车涂料等领域。
2.印刷油墨:水性聚氨酯可以用于纸张印刷油墨、塑料印刷油墨等领域。
3.纤维与皮革:水性聚氨酯可以用于纺织面料的涂层、皮革的涂层和胶粘剂等领域。
4.胶黏剂与密封剂:水性聚氨酯可以用于建筑胶黏剂、汽车密封剂、电子胶黏剂等领域。
5.防腐与防护:水性聚氨酯可以用于防水涂料、防腐涂料、建筑涂料等领域。
总之,水性聚氨酯的制备及改性方法多种多样,可以根据不同需求和应用领域进行选择和调整,以获得理想的性能和性质。
水性聚氨酯生产工艺水性聚氨酯(Waterborne Polyurethane,WPU)是一种环保型涂料,由聚氨酯树脂、溶剂和助剂等组成。
其在涂料行业中应用广泛,可以用于涂料、胶粘剂、纺织印染等领域。
下面简要介绍水性聚氨酯的生产工艺。
首先,水性聚氨酯的生产过程主要包括溶剂扩散法和乳液法两种方法。
溶剂扩散法是通过有机溶剂将聚氨酯树脂与水相混合,产生乳化液;乳液法是通过乳化剂将聚氨酯树脂乳化成颗粒状。
溶剂扩散法的生产流程如下:1. 准备原材料:聚醚、聚氨酯树脂、有机溶剂、助剂等。
2. 溶解聚氨酯树脂:将聚氨酯树脂加入有机溶剂中,并进行搅拌和加热,使其充分溶解。
3. 加入助剂:根据产品性能要求,逐步加入各种助剂,如增稠剂、防泡剂、流平剂等,并进行充分搅拌。
4. 添加水相:将事先制好的水相缓慢加入溶液中,并持续搅拌,使溶液逐渐乳化。
5. 调整性能:根据产品要求,可调整pH值、粒径大小、固含量等性能指标。
6. 过滤和包装:将生产好的乳化液进行过滤去除杂质,并进行包装。
乳液法的生产流程如下:1. 准备原材料:聚醚、聚氨酯树脂、乳化剂、助剂等。
2. 乳化:将聚氨酯树脂、乳化剂和适量的水加入反应釜中,并进行机械搅拌,使其乳化成颗粒状。
3. 加入助剂:根据产品性能要求,逐步加入各种助剂,并进行搅拌。
4. 反应:将反应釜中的乳化液进行加热,并进行反应,使颗粒状的乳化液继续生长,形成稳定的乳液。
5. 调整性能:根据产品要求,可调整固含量、粒径大小等性能指标。
6. 过滤和包装:将生产好的乳液进行过滤去除杂质,并进行包装。
无论是溶剂扩散法还是乳液法生产水性聚氨酯,都需要严格控制各个环节的工艺参数,如温度、压力、搅拌时间等,以确保产品的质量和稳定性。
此外,还需要进行合适的质量检测和调整,以满足客户的需求。
总之,水性聚氨酯的生产工艺是一个复杂的过程,需要仔细控制各个环节和参数,以确保产品的质量和性能。
随着环保意识的增强,水性聚氨酯在涂料行业中的应用将会越来越广泛。
【配方5-26】
工艺、性能
将沥青加热熔化,然后加入十二烷基硫酸钠和二分之一量的水,充分搅拌制成乳化沥青液。
将另一半的水加入再生橡胶、工业皂、防老剂、强烈搅拌混合成为乳胶。
将其倒入乳化沥青液中,搅拌混合均匀即得橡胶乳化沥青。
这种橡胶乳化沥青稳定性和黏结性良好,能耐高温和低温,没有高温软化和低温脆性的缺点,是优良的乳化沥青防水材料。
【配方5-27】
工艺、性能
将60号石油沥青放入锅内加热熔化脱水,温度降到130~150℃,边搅拌边加入十八碳脂肪醇、单硬脂酸甘油酯和均染剂X-102,使其搅拌溶解均匀。
另外水加热至60℃左右,在搅拌下加入十二醇硫酸钠,使之溶解均匀。
在强力搅拌下徐徐加入120℃左右的沥青,沥青加完后,在继续搅拌5min,使其乳化,然后在缓慢搅拌下冷却至50℃左右使用。
工艺、性能
将丁腈橡胶、松香酸皂和20份的水,混合搅拌均匀成为胶液,溶液pH值为9,备用。
将沥青加热熔化后加入烷基苯磺酸钠、氢氧化钠和剩余的水,充分搅拌均匀成为沥青乳液。
将沥青乳液和胶液混合搅拌均匀,最后加入聚乙烯醇,充分搅拌成为橡胶乳化沥青。
【配方5-29】
工艺、性能
将沥青加热熔化,然后加入其余组分,充分搅拌混合均匀即得制品。
水性聚氨酯的合成及应用水性聚氨酯(Waterborne Polyurethane, WPU)是一种特殊的聚氨酯树脂,具有良好的环境友好性和广泛的应用前景。
本文将介绍水性聚氨酯的合成方法、特性以及其在涂料、胶黏剂和纺织品等领域的应用。
一、水性聚氨酯的合成方法水性聚氨酯的合成可以通过两种主要方法实现:一种是预聚体法,另一种是原位乳化法。
1. 预聚体法预聚体法是通过将聚酯或聚醚与异氰酸酯化合物反应,形成异氰酸酯预聚体。
然后,将预聚体与含有胺官能团的化合物反应,生成聚醚型或聚酯型水性聚氨酯。
需要注意的是,在反应过程中,需要添加适量的表面活性剂和乳化剂来帮助稳定乳液。
2. 原位乳化法原位乳化法是将聚酯或聚醚与异氰酸酯化合物、氨基功能的稳定乳化剂以及乳化剂反应,直接形成乳液。
该方法与预聚体法相比,更加简便和高效。
二、水性聚氨酯的特性水性聚氨酯具有以下几个显著的特性:1. 环保性与传统的溶剂型聚氨酯相比,水性聚氨酯不含有机溶剂,因此减少了挥发性有机化合物的排放,对环境污染更小。
同时,水性聚氨酯在应用过程中,不会产生有毒气体,对操作者的安全也更有保障。
2. 膜性能优良水性聚氨酯具有良好的强度、韧性和耐候性。
其形成的薄膜可提供优异的涂层性能,具有良好的抗刮擦性、耐化学品侵蚀性和抗氧化性等特点。
3. 附着力强水性聚氨酯可以与多种基材良好地附着,包括金属、塑料、玻璃等。
在涂料和胶黏剂领域,其优异的附着力使其成为一种理想的材料。
三、水性聚氨酯的应用水性聚氨酯在多个领域具有广泛的应用前景。
1. 涂料作为一种环保型涂料原料,水性聚氨酯具有优异的防护性能和装饰效果。
它可以应用于室内外墙面、家具、汽车、船舶等领域,为表面提供持久的保护。
2. 胶黏剂水性聚氨酯具有良好的粘接性能和耐湿性,适用于纸张、金属、木材等材料的粘接。
在制造行业中,水性聚氨酯胶黏剂得到广泛应用,如家具制造、包装行业和纸制品加工等。
3. 纺织品水性聚氨酯可用作纺织品的涂层剂和涂料。
1、改性三聚体交联剂产品可由TDI 、IPDI 、MD I 和XDI 等异氰酸酯制造。
其芳香族NCO 反应温度在(120—150) ℃,脂肪族NCO 反应温度在(150—200) ℃。
它的最大优点是无黄变, 水白透明, 较适用于羧酸型等水性聚氨酯的常温交联剂。
为增强综合性能, 需采用两个NCO 基团活性不同的二异氰酸酯,并要将反应中产生的端NCO 用多元醇- 羧酸反应掉, 以利于胺中和及产物的水溶性。
由于其熔点高,反应需分阶段在有机溶剂中进行, 有机膦催化剂及120 ℃以上温度, 异氰酸酯可发生自缩聚反应,生成三聚体化合物。
其催化剂中戊杂环膦化氢是最有效的, 反应温度低, 收率可达90 % , 再用三聚催化法促进反应完全, 并对残基进行封闭。
产品配方:NCO :多元醇羧酸( 物质的量比) 为6:1:1.43。
工艺步骤: 多元醇- 羧酸溶液制备, 按配方将新戊二醇、苯偏三甲酸酐、DMPA 、二甲苯、甲苯加入反应釜搅拌,升温至80 ℃, 完成溶解后, 升温至148 ℃回流脱水至透明后, 过滤出料备用。
亚胺预聚体的制备: 按配方将二甲苯、甲苯加入反应釜, 升温至148 ℃回流脱水后, 加入10 % 磷酸( 甲苯) 液降温至120 ℃, 通入氮气, 将TD I 、IPDI 加入单体滴加釜, 在2 . 5h 内完成滴加后, 升温至130 ℃反应1h , 将10 % 戊杂环膦化氢液加入滴加釜, 开始缓慢滴加, 不断观察物料反应情况, 防止爆聚, 滴完在130℃反应2h 、140 ℃1h 、145 ℃30min , 降温至70 ℃, 将多元醇- 羧酸液加入滴加釜开始滴加,滴完在70 ℃反应(2—3) h , 检测NCO 转化率达96 % , 加入10 % 醋酸锂液, 此时有两种工艺: 一是降温至25 ℃, 静置7d ; 二是升温至(80—90) ℃反应(2—3) h , 测游离TD I 在0.3% 以下, 加入10 % 对甲苯磺酸甲酯液、10 % 二甲基吡唑液升温至85 ℃反应20min , 抽真空脱出2/3量的有机溶剂, 再加入亲水溶剂调节固含量为50 % , 降温至50 ℃加入50 % 三乙胺水溶液、N-甲苯二乙醇胺调节p H 值至8.5 , 升温到60 ℃反应至透明, 降温到40 ℃出料。
水性聚氨酯涂料是目前市场需求量较大的产品之一, 它适用于热敏温度低于(60 —80) ℃常温交联固化的高、中档木器(家具等), 高档建筑装饰、高级汽车、飞机及航天器材等的中涂和表面涂装。
产品配方:1、改性三聚体交联剂产品可由TDI 、IPDI 、MD I 和XDI 等异氰酸酯制造。
其芳香族NCO 反应温度在(120—150) ℃ ,脂肪族NCO 反应温度在(150—200) ℃。
它的最大优点是无黄变, 水白透明, 较适用于羧酸型等水性聚氨酯的常温交联剂。
为增强综合性能, 需采用两个NCO 基团活性不同的二异氰酸酯,并要将反应中产生的端NCO 用多元醇- 羧酸反应掉, 以利于胺中和及产物的水溶性。
由于其熔点高,反应需分阶段在有机溶剂中进行, 有机膦催化剂及120 ℃ 以上温度, 异氰酸酯可发生自缩聚反应,生成三聚体化合物。
其催化剂中戊杂环膦化氢是最有效的, 反应温度低, 收率可达90 % , 再用三聚催化法促进反应完全, 并对残基进行封闭。
产品配方:NCO :多元醇羧酸( 物质的量比) 为6:1:1.43。
工艺步骤: 多元醇- 羧酸溶液制备, 按配方将新戊二醇、苯偏三甲酸酐、DMPA 、二甲苯、甲苯加入反应釜搅拌,升温至80 ℃ , 完成溶解后, 升温至148 ℃ 回流脱水至透明后, 过滤出料备用。
亚胺预聚体的制备: 按配方将二甲苯、甲苯加入反应釜, 升温至148 ℃ 回流脱水后, 加入10 % 磷酸( 甲苯) 液降温至120 ℃ , 通入氮气, 将TD I 、IPDI 加入单体滴加釜, 在2 . 5h 内完成滴加后, 升温至130 ℃ 反应1h , 将10 % 戊杂环膦化氢液加入滴加釜, 开始缓慢滴加, 不断观察物料反应情况, 防止爆聚, 滴完在130℃ 反应2h 、140 ℃ 1h 、145 ℃ 30min , 降温至70 ℃ , 将多元醇- 羧酸液加入滴加釜开始滴加,滴完在70 ℃ 反应(2—3) h , 检测NCO 转化率达96 % , 加入10 % 醋酸锂液, 此时有两种工艺: 一是降温至25 ℃ , 静置7d ; 二是升温至(80—90) ℃ 反应(2—3) h , 测游离TD I 在0.3% 以下, 加入10 % 对甲苯磺酸甲酯液、10 % 二甲基吡唑液升温至85 ℃ 反应20min , 抽真空脱出2/3量的有机溶剂, 再加入亲水溶剂调节固含量为50 % , 降温至50 ℃ 加入50 % 三乙胺水溶液、N-甲苯二乙醇胺调节p H 值至8.5 , 升温到60 ℃ 反应至透明, 降温到40 ℃ 出料。
2、改性HDI 缩二脲交联剂产品配方:NCO:H2O = 3:1.1, NCO:OH =6:1, 理论NCO 含量= 15.9 % , 采用分阶段聚合反应、中和法。
工艺步骤: 多元醇- 羧酸溶液的制备, 按配方将新戊二醇、偏苯三甲酸酐、DMPA 、二甲苯、甲苯加入反应釜, 升温至80℃ 溶解均匀, 再升温至148 ℃ 回流脱水至透明无水后, 降温至40 ℃ 出料备用。
HDI 预聚体制备: 按配方将己二异氰酸酯、二甲苯加入反应釜, 通入氮气, 升温至65 ℃ , 加入10 % 磷酸(甲苯) 液搅匀, 将去离子水加入滴加釜开始滴加, 反应自放热, 控制自升温在80 ℃ 以下, 完成滴加后, 升温至90 ℃反应1h 、120 ℃ 2h 、130 ℃ 1h , 降温至70 ℃ , 再将多元醇- 羧酸液进入滴加釜开始滴加,滴完后在70 ℃ 反应(2 —3) h 、80 ℃ 1h , 测游离HDI<0.2 % , 抽真空脱出有机溶剂,加入亲水溶剂, 调节固含量50 % , 降温至50 ℃ 加入50 % 三乙胺水溶液, 调p H 值8.4 , 升温到60℃反应至透明, 降温到40 ℃ 过滤出料。
3、改性TD I 三聚体交联剂产品配方:NCO:OH ( 物质的量比) 为6:1, 采用三聚催化反应、终止反应、残基封闭法及分阶段反应。
工艺步骤: 多元醇- 羧酸液的制备, 按配方将三羟甲基丙烷、新戊二醇、偏苯三甲酸酐、DM - PA、醋酸丁酯、二甲苯加入反应釜搅拌, 升温至80 ℃ 溶解均匀, 再将其升温至148 ℃ 回流脱水至透明, 降温到40 ℃过滤出料备用。
三聚体制备: 按配方将二甲苯、甲苯加入反应釜搅拌、升温至148 ℃ 回流脱完水后, 降温至120 ℃,加入10 %磷酸锂液搅匀, 通氮气, 将TDI 加入单体滴加釜开始滴加, 3h 滴加完后, 保温120 ℃ 反应2h 、130 ℃ 1h, 降温至65 ℃ , 将多元醇- 羧酸液进入滴加釜开始滴加, 反应自放热, 控温在75 ℃ 以下, 滴完, 80 ℃保温2h , 取样测游离TDI<0.9 % , 加入10 % 磷酸甲苯液升温至85 ℃ 反应2h ( 或降至25℃ 静置7d) , 检测游离TDI<0.2 % , 加入10 % 硫酸二甲酯液、10 % 二甲基吡唑液升温至90℃反应15min , 抽真空脱出有机溶剂, 加入亲水溶剂调节固含量至50 % , 降温至50 ℃ 加入50 %三乙胺水溶液、N - 甲苯二乙醇胺调节p H 值为8 . 4 , 升温到60 ℃ 反应至透明, 降温至40 ℃ 出料。
4、TD I/ TMP 加成、改性物交联剂产品配方:NCO:OH ( 物质的量比) 为3:1 , 采用三聚催化反应、终止反应、残基封闭法。
工艺步骤: 多元醇- 羧酸溶液的制备, 按配方将TMP 、新戊二醇、苯偏三甲酸酐、DMPA、醋酸丁酯加入反应釜搅拌升温至80 ℃ 溶解均匀, 升温到140 ℃ 回流脱水至透明, 降温至40 ℃ , 过滤出料备用。
加成物制备: 按配方将醋酸丁酯、甲苯进入反应釜搅拌升温至140 ℃ 回流脱水后, 降温到60 ℃ 加入TDI ,通入氮气, 将多元醇- 羧酸溶液加入滴加釜开始滴加, 反应自放热, 滴加要缓慢, 控温在70 ℃ 以下滴完, 加入10%磷酸甲苯液, 70 ℃ 反应(4—5) h 。
检测NCO 含量达13.1 % , 游离TDI在12.5 % ,加入10 % 三正丁基膦液搅匀, 升温至85 ℃ 反应(2—3) h( 或降温至25 ℃ , 静置7d),取样检测游离TDI<0.2 % , 加入10 % 苯甲酰氯液、10% 二甲基吡唑液升温至90 ℃ ,反应15min , 抽真空减压, 脱出有机溶剂, 加入亲水溶剂, 调节固含量50% , 降温至50 ℃ 加入50% 三乙胺水溶液、N-甲苯二乙醇胺调节p H 值为8.5 , 升温到60℃ 反应至透明, 降温至40℃ 过滤出料。
5、XDI/TMP 加成改性物, NCO 交联剂产品配方:NCO:OH ( 物质的量比) = 9:1 , 采用三聚催化、终止、残基封闭法。
工艺步骤: 参照第四的工艺步骤进行。
6、改性TD I 醇解油, NCO 交联剂产品配方:油度86.4 % , K 值= 0.93 , 醇超量R = 1.17 , NCO:1OH ( 物质的量比) = 3含蓖麻油中羟基), 采用三聚催化、终止、残基封闭法。
工艺步骤: 按配方将TD I 、蓖麻油、新戊二醇加入反应釜, 升温至120℃ 加入环烷酸钙, 搅拌、升温至240℃ ,醇解反应(2—3) h , 取样测试其透明度, 合格后降温至180℃ , 加入苯偏三甲酸酐、DMPA 反应40min ,降温至120℃ 加入甲苯稀释, 升温到134℃ 回流脱水, 水脱尽后, 降温至60℃ , 开始滴加TDI , 2h滴完, 加入10% 磷酸甲苯液搅匀, 升温至70℃ 反应(3—4)h , 测试NCO 含量在12% 、游离TDI 在9.5 % , 加入10% 烷基膦液搅匀, 升温至80℃ 反应(2—3)h( 或降温至25℃静放7d) , 测试游离TDI<0.3% , 加入10% 苯甲酰氯液、10% 二甲基吡唑液搅匀升温至90℃反应15min , 抽真空减压脱出全部甲苯, 加入亲水溶剂, 调整固体含量为50% , 降温至50℃ 加入三乙胺、N -甲苯二乙醇胺, 调整p H 值为8.5 , 升温至60℃ 反应到透明, 降温至40℃ 过滤, 出料。
7、水性聚酯聚氨酯产品配方( 甲组分): OH ∶ NCO ( 物质的量比) = 1.5:1 , K 值= 1.02 ,醇超量R = 1.18。
工艺步骤: 按配方将新戊二醇、己二酸、苯偏三甲酸酐、DMPA 加入反应釜, 通入CO2 气, 升温至120℃ ,加入钛酸四异丙基酯, 搅拌升温至180 ℃ , 反应2h 后, 每隔30min 取样测试其酸值, 直至达到79mg KOH/ g , 羟值达到79.5 , 降温至130℃ 加入二甲苯, 升温至150℃ 回流脱水, 脱尽后, 抽真空回收二甲苯,降温至80 ℃ 加入丙酮进行稀释, 保温在60℃ ,1.5h 滴加TDI , 滴完加入10% 磷酸( 甲苯)液搅匀, 升温至70℃ 反应(4—5)h , 测试游离TDI<0.2% , 加入50% 苯酚( 甲苯)液升温至80℃ 反应15min , 再升温至90℃ , 蒸馏出1/2 投料量的丙酮, 70℃保温备用。
在另一个装有快速搅拌的反应釜中, 加入N- 甲苯二乙醇胺、三乙胺、乙二胺、去离子水开动快速搅拌, 将上述保温在70℃ 的物料, 缓慢加入反应釜, 在60℃ 进行中和反应透明后, 升温至70℃ , 抽真空减压, 蒸馏出余下的全部丙酮,降温至40℃ , 过滤, 出料。
8、水性豆油酸聚酯聚氨酯产品配方( 甲组分): OH ∶ NCO ( 物质的量比) =1:1.5 , 树脂K 值= 1.019 ,醇超量R= 1.3 、r =1.5 , 油度56%。
工艺步骤: 按配方将豆油脂肪酸、蓖麻油脂肪酸、季戊四醇、新戊二醇加入反应釜, 通入CO 2 气, 升温至120℃加入二月桂酸二丁基锡进行搅拌, 升温至220℃ , 反应3h , 降温至180℃ 加入间苯二甲酸、苯偏三甲酸酐、DMPA在180℃ 下反应2h 后, 每隔30min 取样测试其酸值, 直至达到75mg KOH/g , 羟值为80 ,降温至120 ℃ 加入甲苯, 升温至132℃ 回流脱水, 脱尽后, 降温至65℃ 加入10% 苯酚甲苯液搅匀,将TDI 加入单体滴加釜, 开始滴加,1.5h 滴完后, 升温至70℃ 反应4h , 80℃ lh , 测试游离TDI 在0.2 % , 加入50% 苯酚( 甲苯) 液搅匀, 升温至90℃ 反应15min , 进行真空减压脱出2/3 的甲苯, 加入异丁醇降温至50℃ , 加入三乙胺、二甲苯乙醇胺及1/3 的去离子水, 调整p H 值为8.6 ,升温到60℃ 反应至透明, 抽真空脱出全部甲苯, 加入余下的去离子水, 调整固含量50% , 过滤, 出料。
