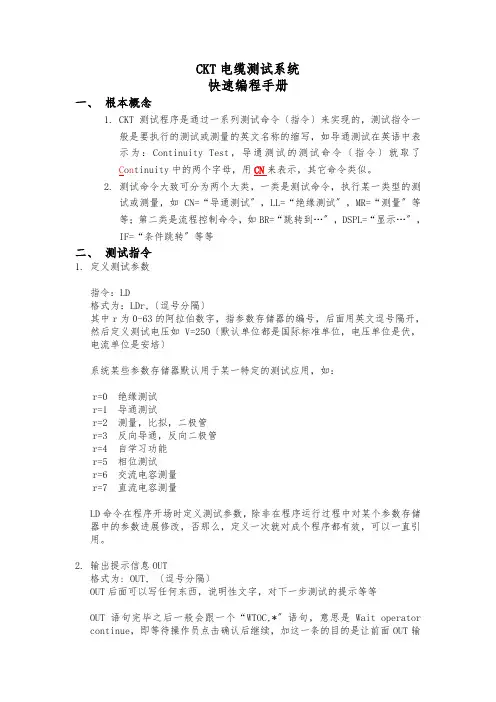

C K T电缆测试系统快速
编程手册
文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
CKT电缆测试系统
快速编程手册
一、基本概念
1.CKT测试程序是通过一系列测试命令（指令）来实现的，测试指令一
般是要执行的测试或测量的英文名称的缩写，如导通测试在英语中表
示为：Continuity Test，导通测试的测试命令（指令）就取了
C o n tinuity中的两个字母，用CN来表示，其它命令类似。
2.测试命令大致可分为两个大类，一类是测试命令，执行某一类型的测
试或测量，如CN=“导通测试”，LL=“绝缘测试”，MR=“测量”等
等；第二类是流程控制命令，如BR=“跳转到…”，DSPL=“显
示…”，IF=“条件跳转”等等
二、测试指令
1.定义测试参数
指令：LD
格式为：LDr,（逗号分隔）
其中r为0-63的阿拉伯数字，指参数存储器的编号，后面用英文逗号隔开，然后定义测试电压如V=250（默认单位都是国际标准单位，电压单位是伏，电流单位是安培）
系统某些参数存储器默认用于某一特定的测试应用，如：
r=0 绝缘测试
r=1 导通测试
r=2 测量，比较，二极管
r=3 反向导通，反向二极管
r=4 自学习功能
r=5 相位测试
r=6 交流电容测量
r=7 直流电容测量
LD命令在程序开始时定义测试参数，除非在程序运行过程中对某个参数存储器中的参数进行修改，否则，定义一次就对成个程序都有效，可以一直引用。
2.输出提示信息OUT
格式为: OUT, （逗号分隔）
OUT后面可以写任何东西，说明性文字，对下一步测试的提示等等
OUT语句结束之后一般会跟一个“WTOC,*”语句，意思是Wait operator continue，即等待操作员点击确认后继续，加这一条的目的是让前面OUT输出到屏幕上的信息可以停留在当前屏幕上，否则这些输出的信息就会迅速从屏幕上一闪而过，只有在测试报告中再看了。
3.等待命令：WTOC
格式：WTOC,*（逗号+星号）
星号“*”的意思是等待无限长时间，直到操作员点击屏幕上的“继续”按钮确认之后，程序才暂停点继续往下执行，否则一直等待。具体使用见第二条OUT相关说明
4.定义一个待测线路的始端：FM
格式：FM,端点地址
用于定义一个被测线路的开始端，其他可用于定义始端的指令还有
LL,LU,LA
5.定义一个待测电路的末端：CN
末端的定义同时都会伴随某一个测试功能的定义，比如导通，二极管测试，测量，比较等功能，结合4中的指令组合使用
例如：
FM,1724 ;定义1724点为始端
CN1,1723 ;定义1723点为束端，同时从1724到1723做一次导通测试这里CN1表示，做导通测试，测试参数使用1号参数存储器中定义的参数（电压，电流，测试时间等），在程序最开始部分需要通过LD命令对1号存储器中的参数进行定义，如果不定义测试参数，也就是说程序中完全没有LD命令，那么测试就会使用1号存储器中的默认的参数，一般情况下，默认参数可满足绝大多数导通测试的要求。
另外，当CN后面没有数字时（例如CN,1723），系统同样也会使用1好号参数存储器张的默认参数定义。
再比如：
FM,1724 ;定义1724点为始端
MR2,1725 ;定义1725点为末端，同时测量1724到1725之间的值（一般为电阻值）
同样，MR2中的2指的是在执行MR命令，也就是测量（MeasuRement）功能时，使用的2号参数存储器中的数据。
6.绝缘测试LL,LU,LA
LL=L eakage L ower 向低地址点做绝缘测试
LU=L eakage U pper 向高地地址点做绝缘测试
LA=L eakage A ll 想所有其它地址点做绝缘测试
格式跟其它指令一样,例如：
LLn,地址点
n为参数存储器的编号；
如前FM条目中所述，上述三个绝缘测试指令同时会将跟随其后的地址点定义为一条线路的起始端。
一般用法为：
LL0,1010 定义1010点为始端，并由此点对所有小于1010的地址点做绝缘测试
CN1,1011 定义1011点为末端，并从1010对1011做导通测试，测试参数使用1号参数存储器中定义的参数
如果完全使用默认参数，那么程序还可以写成
LL,1010
CN,1011
功能完全一样。
如果需要自定义参数，比如绝缘测试电压，可修改如下
LD0,V=250,D=10m 定义0号参数存储器中测试电压为250VDC，测试时间为10毫秒，
其他参数使用默认参数
LL0,1010 定义1010点为起始端，并由此点对所有小于1010的地址点做绝缘测试
CN1,1011 定义1011点为末尾端，并从1010对1011做导通测试，测试参数使用1号参数存储器中定义的参数
需要说明的是，LD命令可以出现在测试程序的最开始的位置，也可以出现在任何一次测试开始之前，比如本例中在语句“LL0,1010”之前定义了0号参数存储器中的参数。
LU和LA用法相同。
需要注意的是在同一个测试程序中，建议统一使用LL 或 LU 而不是混用，这样可以保证所有点都可以对其他点做一个绝缘测试。
对于连接到测试系统上的悬空点，可以使用LA指令来确保它们跟所有其它的点都不关联。
7.注释
任何一行语句都可以添加注释信息来说明该行或以上或以下若干行的作用注释信息的标记为分号“；”
分号可以放在一行的开头，也可以跟随在任意一行的结尾处
8.程序结束标志 END
使用格式：END
测试程序的最后一行一定要加上END，如果没有，加载测试程序时就会报错，提示测试程序没有END标记。END后面为空。
9.测试程序文件可以在记事本软件中编辑，不建议使用富文本软件（如
Word），会导致格式上的混乱。编辑完成后将文件另存为*.tst格式的文件即可被软件调用。软件在调用某个测试程序时，会对该测试程序的语法进行校验，如果语法有误将无法加载，并会提示错误信息的位置和数量。
10.地址映射表说明
地址映射表包含两个部分，称为“I”行和“B”行，也就是分别是I和B开头的行
10.1 I行用于定义被测对象的连接器的插针序列，每一个不同的插针序
列（如1,2,3,4或a,b,c,d）都需要单独定义一个I行，分别可以命
名为I1，I2，I3……（参见例程），插针数量从1个到n个数量不
限。
10.2 B行用于定义被测对象的连接器的名称，插针数量，以及与测试仪
上地址的对应关系，同时定义该连接器上的插针是按照哪一个插针序
列（I行中定义某个序列）排列的。
如果该连接器的插针序列是按照I1序列排列的，那么该连接器的定
义就以B1开头，同理，如果是按照I2定义的序列排列，就以B2开
头。每个定义一个连接器需要占用一个B行。（可参见例程）
10.3地址映射表文件的结束
同样适用END作为文件的结束标识。
