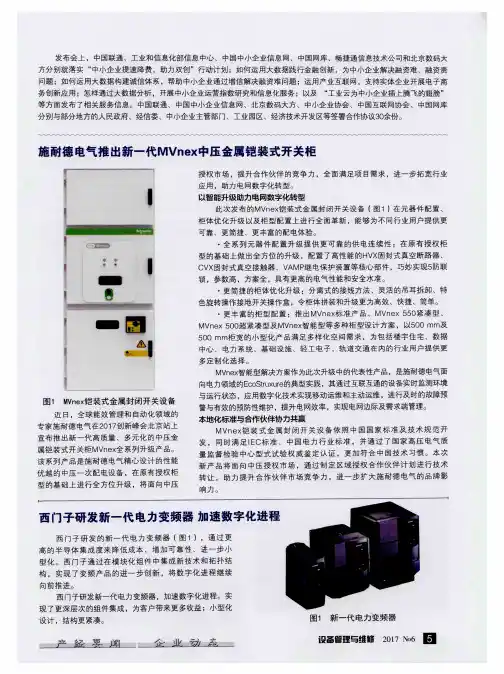

MVnex中压金属铠装移出式中置开关柜。
1.1范围
MVnex金属铠装开关柜，是我公司(施耐德电气)设
计制造的中压金属铠装式中置柜，整个柜体分有四个完
全独立的隔室：母线室、电缆室、断路器室、低压室，
采用中置式断路器手车结构设计，配用我公司（施耐德
电气）生产的Evolis真空断路器。主要用于3.6~12kV
配电系统。手车及开关柜全部符合IEC298及GB3906-91
标准及“五防”闭锁的要求，运行安全可靠。该设备可
用于分断-关合各种阻性、感性及容性负载。
针对中国市场
a：Merlin Gerin 品牌生产符合国际标准的输配电
产品。产品符合IEC标准。
b：Mvnex和Evolis最初设计时就考虑了中国电网运行特点，以中国的GB和DL为设计、试验和运行标准。除了在欧洲的权威实验室CESI通过所有的型式实验，还在中国的西安高压研究所顺利通过了全套型式实验。
柜内带电部分的空气净距均大于125mm，1分钟工频耐压水平为42kV。
母线室采用计算机辅助设计，进行了磁场和电场的优化计算，使得电动力作用得以优化，主母线不需要绝缘支撑，从而提高了绝缘可靠性。
c：柜体板金件选用优质覆铝锌板(高强度，高耐蚀)，采用的数控机床加工，安装使用进口铆钉、拉卯螺母、高强度螺栓和特定的工夹具，保证了质量的可靠、稳定和一致性
d：断路器底盘小车和Cradle（断路器安装框架）由施耐德法国核心厂提供，这其中包括了所有可移动部件以及绝大部分联锁，保证断路器的完全互换性及整个开关柜的精度。
以电网运行的稳定和使用人员的安全为目的
a：金属铠装，分四个独立的隔室，隔室隔板均可靠接地，确保柜壳与大地等电位，
保证操作人员的安全。
b：断路器室，母线室和电缆室均带有泄压通道，可以确保柜体发生爆炸的极端情况
下操作人员的安全。
c：防反转手柄的设计，考虑到了操作人员摇入摇出断路
器手车时的安全性。
d：中置可抽出式手车，抽处手车后有明显断口，保证维
护人员的安全性。
e：完善的机械联锁。可实现GB和DL标准要求的五防联
锁，可提供完善的柜间联锁，确保运行人员不会发生误操作。
f：可靠的联锁。绝大部分联锁设计在手车和框架之间，
提高了联锁的可靠性。
g：可提供完善的二次方案。综合数字继电保护装置
Sepam，可以实现自动保护、监控、通讯、记录、自诊断等功
能，并有友好的人机界面，调试、维护简单、直观、方便。
1.2标准及规范
主要的标准及规范如下：
? GB3906-91 3 ～ 35 kV交流金属封闭开关设备
? GB1984-89 交流高压断路器
? GB/T11022-99 高压开关设备和控制设备标准的共同技术要求
? GB1207-97 电压互感器
? GB1208-97 电流互感器
?GB 11022 高压开关设备通用技术条件
? DL593 高压开关设备和控制设备的的共用技术要求
? DL 404 户内交流开关设备订货技术条件
? DL402 交流高压断路器订货技术条件
? IEC298 额定电压1kV以上至72.5kV的交流金属封闭式配电装置和控制装置
? IEC 60694 高压开关设备通用技术条件
? IEC 60056 高压交流断路器
2.使用环境条件（符合IEC60694及GB11022）
2.1环境温度
年平均温度：35℃（高于标书要求的13.1℃）
极端最高温度：42℃（高于标书要求的40.5℃）
极端最低温度：-20℃（高于标书要求的-17.4℃）2.2相对湿度
年平均相对湿度≤95%（高于标书要求的58％）
2.3海拔高度
海拔高度≤1000m
3．其他条件
3.1电源条件
中压开关柜接线系统为3-相 3-线系统。系统中性点为不接地系统。
3.1.1电气特性（符合IEC60298及GB3906）
3.2.性能参数
3.2.1.型式：金属铠装式开关柜，中置移开式断路器，断路器手车具有良好的互换性。
3.2.2.防护等级：柜体 IP4X, 隔室间 IP2X
3.2.3.柜体温升：运行人员易触及部位≤30K, 可触及但操作时无需触及部位≤40K，运行
人员不易触及个别部位≤65K。
3.2.
4.开关柜内裸导体相间及相对地空气净距≥125mm。
3.2.5.开关柜的绝缘件最小爬电距离为240mm。
3.2.6.电缆室的底板采用开孔的钢板，并有橡胶护套防护。每相最多可连接接3根240mm2
的三芯电缆或3根630mm2的单芯电缆。电缆接线端距地高度为650mm。
3.2.7.接地母排截面为400mm2 (31.5kA柜)。
3.2.8.联锁
MVnex开关柜提供下列标准机械联锁：
通过位置选择开关保证断路器手车无法强行推入和抽出。
●断路器手车在运行位时，禁止接地开关关合。反之，接地开关处于闭合位置时，
断路器手车禁止推入至运行位。
●断路器手车在推入及抽出行程中，禁止断路器合闸及关合接地开关。（如断路器已
合闸则自动分断。）
●断路器转移小车未到位时，防止抽出断路器手车。
●断路器低压插头未插好时，禁止推入断路器手车。断路器手车在运行位时，禁止
拔下断路器低压插头。
接地开关闭合后，才能打开电缆室前后门。
超出本范围的联锁，电气联锁及柜间联锁需依具体工程要求而定。
3.2.9.中压开关柜在(1) 电压波动范围 : 额定电压的±7%；(2) 频率波动范围 : 额定频
率的±0.5%的额定电源条件下能可靠操作。
4.其他技术参数
4.1.柜体结构
4.1.1.金属外壳
4.1.1.1．开关设备为铠装式金属封闭结构，外壳采用进口敷铝锌钢板经模具及数控机床加
工，并采用双重折边工艺制成，使整个柜体具有精度高、机械强度高、组装方便、外形美观等特点。
4.1.1.2.柜体组装采用进口拉铆螺钉、拉铆螺母、接触垫片、8.8级高强度螺栓、数字力矩
扳手等装配工艺。所有部件有足够的强度，能承受运输、安装和运行时短路所引起的作用力而不致损坏。
4.1.1.3.金属分隔板的最小厚度：相邻单元一次部件间为 1.6 mm；回路中主要一次部件
间为 1 mm。当使用绝缘材料时，材料应为阻燃型且其最小厚度为3 mm。分隔板采用进口拉铆螺钉、拉铆螺母、接触垫片、8.8级高强度螺栓、数字力矩扳手等装配工艺。当用螺栓连接时，需借助工具才能移开螺栓。
MVnex具有完善的“五防”闭锁功能。
●仪表室门上装有提示性的按钮或者转换开关（防止误合、分断路器）。
●只有断路器小车在试验位置或工作位置时，断路器才能进行合分操作（防止误合、
分断路器）。
●当断路器小车处于试验位置及工作位置之间时，断路器不能进行合闸（防止误合断
路器）。
●要将断路器小车从试验位置推入或从工作位置拉出，必须先使断路器处于分闸状态
（防止带负荷误推拉断路器小车）。
●只有当接地开关处在分闸状态时，才能将断路器小车从试验位置推入工作位置或从
工作位置拉出（防止带接地线误合断路器）。
●只有当断路器小车处于试验位置时，接地开关才能进行合闸操作（防止带电误合接
地开关）。
●接地开关处于分闸位置时，下门及后门都无法打开（防止误入带电间隔）。
●断路器小车在工作位置时，二次插头被锁定，不能被拔除。
4.1.1.4.开关柜外壳经过防腐处理并喷涂防腐漆及阻燃涂料。
4.1.1.
5.开关柜设有监视窗,其材料为玻璃。
4.1.1.6.开关柜本体带有用于安装及固定的底座。
4.1.1.7.当开关柜处于插入状态时，其外壳防护等级为：IP40 ,隔室门打开防护等级为:IP20。
4.1.1.8.开关柜采用复合绝缘，主母线和分支母线均包覆进口热缩材料，绝缘、防水、阻燃
及散热性能好，且抗老化，寿命长。
4.1.2.导线和配线系统
额定电压为600V以下的绝缘电线及其配线系统遵循下列原则。
4.1.2.1.导线
金属封闭开关柜所用导线为600V 交联聚乙烯绝缘导线。用于控制回路的绝缘电
线的截面为1.5 mm2，用于仪用互感器二次回路的绝缘电线的截面为2.5 mm2。
切通过门铰链连接的导线具有足够的挠性。
4.1.2.2.颜色
导线护套的颜色应遵循下表。
4.1.2.3.配线系统
MVnex金属封闭开关柜的控制和类似回路的配线系统装配遵循如下原则:
?配线方式
配线方式为线槽配线或捆扎配线。
?导线固定
导线不受金属部件挤压。
?导线连接
导线的连接避免出现导线开断、接触不良、连接部件断开等情况。
?分支线
导线的分支在元器件的端子或端子排上。
?配线的隔离
导线采用金属或绝缘线槽、电线管与高压回路隔离。
并且整个生产过程受施耐德电气质量控制。
4.1.3.母线
4.1.3.1.结构型式
采用计算机辅助设计，精确计算电磁场强度曲线，优化场强分布；母线支撑机械强
度高，无需附加绝缘子；独立的母线室采用金属隔板及穿墙套管与断路器室、电缆
室及相邻柜隔开。
4.1.3.2.材质
母线为优质铜排，能在规定的条件下承受额定电流和短路电流。
4.1.3.3.绝缘支持件
绝缘支持件采用相应电压等级的用无机或有机阻燃绝缘材料制成。具有足够的强
度承受有短路引起的震动。
4.1.4.接地
4.1.4.1.接地母线
对于成排排列的金属封闭开关柜，应提供最小截面为3x25 mm的通长的铜母线。
接地母线带有相应的连接至变电所主接地线的附近并且便于检测。
4.1.4.2.接地导线
接地导线的最小截面见下表：
4.1.4.3.金属外壳接地
金属外壳的每一单元与接地母线可靠连接。非带电的金属部件如隔板通过金属螺
栓与外壳可靠连接。
门铰链采用金属材料。
且在电缆室内单独设立有接地铜排，此铜排能贯通相邻各柜体与柜体良好接触。由于整个柜体由接地的金属板组装而成，使整个柜体都处于良好的接地状态，故能确保运行操作人员的安全。
4.1.4.4.可抽出部件的接地
在断路器室的水平隔板上装有埋伏式接地触头，接地铜排置于小车底部，接触均
匀良好，在试验位置到工作位置的整个过程中，触头一直处于良好的接地状态；
热稳定性能高，能达到31.5kA/4S（已通过西安高压电器研究所试验检测中心的型
式试验）。开关柜接地开关的操作位置有明显的接通和断开位置指示和标志，且
在开关柜面板上有设位置指示器，在任可时候都能看到该标示。
4.1.4.
5.固定部件的接地
固定式安装的互感器等均采用金属螺栓与接地母线可靠连接。无外壳的隔离开
关、电流互感器等的固定底座都采用金属固定螺栓接地。
4.2.断路器
4.2.1.额定值
型号: Evolis-12
遮断方式: 真空
开断电流: 31.5KA
控制电源: DC 220 V
型式: 中置抽出式
合闸方式: 电动弹簧操作，直流电机储能，自由脱扣及
防跳机构。
跳闸方式: 电压线圈跳闸或手动跳闸。
断路器具有快速操作循环功能：0-0.3S-CO-180S-CO
Evolis真空断路器具有以下特点：
●Evolis型真空断路器是Schneider技术生产的最新型梅兰日兰原
装进口真空断路器，断路器完全符合国际标准和中国国家标准，
已通国家电气试验检测中心的全部型式试验。真空断路器，性能
可靠、结构简单，操作机构无需补充润滑，无需再进行调整。真
空断路器其电气机械性能参数完全满足IEC56及GB1984-89等
有关标准的要求。其额定短路电流下的开断次数达70次，机械
寿命达25000次，属免维护型断路器。断路器手车框架采用冷轧
钢板经折弯及焊接而成，相同规格的断路器实现完全的互换。
●断路器手车采用中置式布置结构；一次静触头罩前端采用带联锁的金属活门挡
板；手车的运动导轨、一次静触头及活门挡板等都集成于一个安装框架之中，而
且绝大部分联锁设计在手车与框架之间，这样就提高了机械精
度与可靠性。
●真空灭弧室安装在三相立式绝缘套筒内，可有效防止真空灭弧
室受外力作用而导致而损坏，能避免因粉尘和污秽的积累而造
成沿面闪络，并改善灭弧室周围的电场分布。灭弧室很小巧，
采用AMF 真空纵磁场的开断，使的开断电流尽量均匀分布于
触头表面，触头表面烧损均匀，开断大电流易如反掌，触头采
用铜铬合金确保小的截流值。灭弧室内的磁场线圈的采用，使的触头形状大大简化，降低了触头加工的工艺难度，保证了触头的批量化生产的稳定性。
●与Evolis断路器配套的操动机构是结构紧凑、性能稳定的弹簧操动机构，弹簧储能
时间为4秒钟，可以完成快速重合闸循环。在操作过程中能量释
放均匀，减少了触头弹跳。操动机构同时操作三相灭弧室，并可
适用自动重合闸操作。
●断路器操作机构操作10000次以内免维护，真空灭弧室是世界上
最小巧的真空灭弧室，采用计算机辅助设计模拟电磁场强度分布
曲线，使其结构设计更完美；真空度高达10-2帕；将高压领域的
硅橡胶外绝缘护套引入中压领域；真空灭弧室终生免维护。且断
路器自带有操作计数器及试验开关。
● Evolis断路器手车上的动触头采用Schneider的梅花式触指系统。触指系统结构
设计合理，加工制造简单，安装维修方便，具有接触电阻小，承受热稳定电流和动
稳定电流大等优良的电气性能。当手车摇入或摇出时，触指系统接触或分离自如，
方向性极佳，手车操作非常方便。
●断路器使用寿命20年以上。灭弧室和柜体免维护。
4.2.2.结构特点
4.2.2.1.一次回路隔离装置
(1)柜内Evolis真空断路器为抽出式结构,并具在真空断路器配套
的抽屉框架Cradle上有三个位置：运行、试验和隔离，三个位
置件具有有可靠的电气和机械联锁。并且在带有三个位置的指示器件。
(2)抽出式断路器带有具有隔离开关功能的自藕型隔离器件并且Evolis可在不接
触带电部件的情况下打开。在连接位置，Evolis
抽出式断路器由于安装于配套抽屉框架Cradle
上能牢固固定以防止由故障电流引起的电动力、
震动等引起的位移或接触不良。并有效避免了在
试验和断开位置发生由震动引起的位移。
4.2.2.2.控制回路隔离装置
●Evolis抽出式断路器的控制回路带有手动耦合或自藕型连接的隔离装置。
●手动耦合型连接的隔离装置能防止误接发生。带电部件不应突出且当断
开时应不会引起电气震动或短路。
●真空断路器推入时能自动连接自藕型隔离装置。当一次回路处于连
接位置时，装置不能断开，当一次回路处于断开位置时其才能能连
接或断开。
●并且断路器上具有明显的人性化操作指示示意图。
4.2.2.3.外框接地触头
在断路器室的水平隔板上装有埋伏式接地触头，接地铜排置于小车底部，
接触均匀良好，在试验位置到工作位置的整个过程中，触头一直处于良好的接地状态；热稳定性能高，能达到31.5kA/4S（已通过西安高压电器研究所试验检测中心的型式试验）。开关柜接地开关的操作位置有明显的接通和断开位置指示和标志，且在开关柜面板上有设位置指示器，在任可时候都能看到该标示。
4.2.2.4.联锁
Mvnex开关柜内装Evolis抽出式断路器设置有下列联锁：
?断路器手车位置与接地开关之间的机械联锁,防运行人员误推
入断路器。
?接地开关与电缆室前后门之间的机械联锁,保护检修人员进入
电缆室。
?断路器室门与断路器手车位置之间的机械联锁，保护运行人员
误开柜门。
?低压航空插头与断路器手车之间的机械联锁，确保断路器二次
保护有效联接。
?断路器在移动过程中始终保持分闸状态，防止误合断路器。
?带联锁的金属活门挡板可以加装挂锁，防检修人员误触带电部位。
?2锁1钥匙程序锁，防止带负荷分合隔离开关。
?3锁2钥匙程序锁，两进线柜与母联柜间的联锁。
3.5.3.5.互换性
Evolis真空断路器相同型号和额定值的具有良好的互换性。
4.3.进线避雷器
进线避雷器的极限电压低于开关柜的绝缘耐压水平（BIL）。
4.4.安全装置
在固定时结构上带有联锁的金属活门挡板,当一次回路隔离装置从连接位置移开
时，该金属板能自动遮挡带电的固定触头以确保人身安全。并且可以将金属活门
挡板加装挂锁,防止检修人员误触带电部位。
4.5.过电压浪涌吸收器
过电压浪涌吸收器安装在每个使用真空断路器的馈电回路的电缆侧以保持在操
作状态下过电压在允许的范围内。
4.6.接地开关
●接地开关是由我公司（施耐德电气）开发制造的快速接地开关，可关合80kA的
短路电流。其短时耐受电流为31.5kA, 4s；
●接地开关操作机构采用丝杠原理，且与断路器操作使用同一根操作手柄；
●有专用的接地开关操作机构盒供操作接地开关使用，可在上面加装钥匙锁，锁定
接地开关的分闸或合闸状态；
●能透过电缆室前盖板上的观察窗看到接地开关的实际状态，而不是接地开关位置
指示器。
●开关柜可装带电显示装置。该装置由高压传感器（电压抽取装置）和显示器组成，
该装置不但可以提示高压回路带电情况，而且还可以与电磁锁配合，实现强制开
关手柄、柜门，达到防止带电关合接地开关，防止误入带电间隔，从而提高产品
的防误性能。
4.7继电保护与计量
该开关设备采用了施耐德公司数字式综合保护继电器Sepam，在故障发生时，数字
式综合保护继电器可根据所选择的保护方式（过流、速断、零序）起动外部自动重合闸或使断路器跳闸，从而对系统起到快速保护作用，具有强大的保护功能。其具有高度设计灵活性，整定值、电流测量值及存储的故障值等均采取数字大屏显示，屏幕可实现图形编辑功能，采样精度不少于64个采样点/周波，且有内部故障自动诊断的连续自检和故障录波功能。通讯具有开放性、多样性、支持光纤通讯，可监视断路器状态、接地刀状态、其它状态。
继电器单元安装在每一开关柜的专用继电器小室内。联锁及跳闸回路采用硬接线
的辅助接点而不用中间继电器。并将断路器和继电器所带有备用接点接至主端子
排。
在柜中安装有测量，计量用的带开放协议的RS485接口的智能仪表。
4.8防潮加热器及带电显示装置
为防止在正常运行条件下开关柜内结露，开关柜内带有温湿度控制器。
加热器安装在开关柜垂直部分的底部并由单独的微型断路器保护。加热器由温度
控制器自动控制。专用断路器带有报警接点。
同时设有Mvnex开关柜专用的智能型带电显示装置对开关状态进行监控。
4.9.其它二次元件
测量仪表、操作开关、位置指示器、二次端子、微型空开及二次插接件等均采用Schneider认可的进口或合资公司生产的产品，确保性能优良、工作可靠。
