浙教版九年级下册数学第三章投影与三视图含答案一、单选题(共15题，共计45分)1、如图，是由若干个相同的小立方体搭成的几何体体俯视图和左视图．则小立方体的个数可能是（）A.5或6B.5或7C.4或5或6D.5或6或72、如图是由8个大小相同的正方体组成的几何体的主视图和俯视图,则这个几何体的左视图是( )A. B. C. D.3、已知一个圆锥的底面半径为3cm，母线长为10cm，则这个圆锥的侧面积为（）A.15πcm 2B.3 cm 2C.60πcmD.30πcm 24、若一个圆锥的侧面展开图是半径为18cm，圆心角为240°的扇形，则这个圆锥的底面半径长是（）A.6cmB.9cmC.12cmD.18cm5、下图是由5个相同大小的正方体搭成的几何体，则它的俯视图在A，B，C，D中的选项是（）A. B. C. D.6、如图已知扇形AOB的半径为6cm，圆心角的度数为120°，若将此扇形围成一个圆锥，则围成的圆锥的底面半径为（）A.2㎝B.4㎝C.1㎝D.8㎝7、由木炭，铅笔，钢笔等，以线条来画出物象明暗的单色面，称作素描.如图是素描初学者常用的一种石膏几何体，该几何体的形状可以看成是用一个平面截圆柱体得到的，它的俯视图是（）A. B. C. D.8、如图是由几个大小相同的小正方体搭成的几何体的俯视图，小正方形中的数字表示该位置上小正方体的个数，则该几何体的左视图是（）A. B. C. D.9、如图，图1是由5个完全相同的正方体堆成的几何体，现将标有E的正方体平移至如图2所示的位置，下列说法中正确的是（）A.左、右两个几何体的主视图相同B.左、右两个几何体的左视图相同 C.左、右两个几何体的俯视图不相同 D.左、右两个几何体的三视图不相同10、如图所示的几何体，它的俯视图是（）A. B. C. D.11、如图是一个正方体被截去一角后得到的几何体，它的俯视图是（）A. B. C. D.12、下列四个几何体，从正面和上面看所得到的视图都为长方形的是（）A. B. C. D.13、下列水平放置的几何体中，俯视图是矩形的是（）A.圆柱B.长方体C.三棱柱D.圆锥14、如图所示是一个几何体的三视图，如果一只蚂蚁从这个几何体的点出发，沿表面爬到的中点处，则最短路线长为（）A. B. C. D.15、下列图形中，哪一个是正方体的展开图（）A. B. C. D.二、填空题(共10题，共计30分)16、如图是正方体的展开图，则原正方体数字“－3”面的对面数字是________．17、主视图反映物体的________和________，俯视图反映物体的________和________，左视图反映物体的________和________．因此，必须注意主视图与俯视图的长对正，主视图与________的高平齐，左视图与________的宽相等．18、将一个边长为10cm正方形，沿粗黑实线剪下4个边长为________ cm的小正方形，拼成一个大正方形作为直四棱柱的一个底面；余下部分按虚线折叠成一个无盖直四棱柱；最后把两部分拼在一起，组成一个完整的直四棱柱，它的表面积等于原正方形的面积．19、如图是正方体的表面展开图，把它折成正方体后“细”字对面的字是________．20、下图是由四个相同的小立方体组成的立体图形的主视图和左视图，那么原立体图形可能是________.(把下图中正确的立体图形的序号都填在横线上).21、如图，是一个长方体的三视图（单位：cm），这个长方形的体积是________cm3．22、长方体的主视图、俯视图如图，则其左视图面积为________ ．23、数学课上，小林同学用n个小立方块搭成一个几何体，从三个方向看到的图形如图所示，则n的值是________ ．24、某同学利用半径为40cm的扇形纸片制作成一个圆锥形纸帽（接缝忽略不计），若圆锥底面半径为10cm，那么这个圆锥的侧面积是________.25、如图，小明从路灯下A处，向前走了5米到达D处，行走过程中，他的影子将会（只填序号）________ ．①越来越长，②越来越短，③长度不变．在D处发现自己在地面上的影子长DE是2米，如果小明的身高为1.7米，那么路灯离地面的高度AB是________ 米．三、解答题(共5题，共计25分)26、一个几何体的三视图如图，求这个几何体的侧面积？27、如图，一个圆柱体的侧面展开图为长方形ABCD，若AB=6.28cm，BC=18.84cm，则该圆柱体的体积是多少？（π取3.14，结果精确到十分位）．28、如图，小赵和路人在路灯下行走，试确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．29、若要使得图中平面展开图折叠成正方体后，相对面上的两个数之和为5，求x+y+z的值．30、如图是一个正方体盒子的侧面展开图，该正方体六个面上分别标有不同的数字，且相对两个面上的数字是一对相反数．（1）请把﹣10，8，10，﹣3，﹣8，3分别填入六个小正方形中．（2）若某相对两个面上的数字分别满足关系式和﹣5，求x的值．参考答案一、单选题(共15题，共计45分)1、D2、B3、D4、C5、C6、A7、D8、D9、B10、C11、A12、B13、B14、D二、填空题(共10题，共计30分)16、17、18、19、20、21、22、23、24、25、三、解答题(共5题，共计25分)26、28、29、30、。
浙教版九年级下册数学第三章投影与三视图含答案一、单选题(共15题，共计45分)1、如图，下面的几何体由三个大小相同的小立方块组成，则它的左视图是（）A. B. C. D.2、用半圆围成一个几何体的侧面，则这个几何体的左视图是（）A.钝角三角形B.等腰直角三角形C.等边三角形D.圆3、小明看到了“实验楼”三个字，而且能看到该楼所有的门窗，则小明看到的图是（）A.俯视图B.左视图C.主视图D.都有可能4、如图，下面几何体的俯视图不是圆的是（）A. B. C.D.5、如图所示，该几何体的俯视图为（）A. B. C. D.6、一扇形的半径为24cm，若此扇形围成的圆锥的底面半径为10cm，那么这个扇形的面积是（）A.120πcm 2B.240πcm 2C.260πcm 2D.480πcm 27、若干桶方便面放在桌面上，如图是从正面、左面、上面看到的结果，则这一堆方便面共有（）A.7桶B.8桶C.9桶D.10桶8、圆锥的底面半径为8，母线长为9，则该圆锥的侧面积为（）．A.36πB.48πC.72πD.144π9、如图，是一个由5个相同的正方体组成的立体图形，它的左视图是（）A. B. C. D.10、如图1所示，一只封闭的圆柱形容器内盛了一半水（容器的厚度忽略不计），圆柱形容器底面直径为高的2倍，现将该容器竖起后如图2所示，设图1、图2中水所形成的几何体的表面积分别为S1、S2，则S1与S2的大小关系是（）A.S1≤S2B.S1＜S2C.S1＞S2D.S1=S211、下列图形中，能围成一个正方体的是（）A. B. C. D.12、一个圆锥的侧面展开图是半径为1的半圆，则该圆锥的底面半径是（）．A.1B.C.D.13、如图，从左面看该几何体得到的形状是（）A. B. C. D.14、下面四个图形中，经过折叠能围成如图只有三个面上印有图案的正方体纸盒的是（）A. B. C.D.15、如图所示是一天中不同时刻直立的灯杆在阳光下形成的影长，规定各图向右为正东方向，将各图按时间顺序排列正确的是（）A.②④①③B.①④③②C.②④③①D.①③②④二、填空题(共10题，共计30分)16、某班数学活动小组的同学用纸板制作长方体包装盒，其平面展开图和相关尺寸如下，其中阴影部分为内部粘贴角料，（单位：）.则此长方体包装盒的体积是________.17、如图所示，甲乙两建筑物在太阳光的照射下的影子的端点重合在C处，若BC=20m，CD=40m，乙的楼高BE=15m，则甲的楼高AD=________m．18、如图，长方体的长为15，宽为10，高为20，点离点的距离为5，一只蚂蚁如果要沿着长方体的表面从点爬到点，需要爬行的最短距离是________．19、一张桌子上重叠摆放了若干枚面值一元的硬币，从三个不同方向看它得到的平面图形如下：那么桌上共有________枚硬币．20、已知扇形的圆心角为120°，半径等于6，则用该扇形围成的圆锥的底面半径为________.21、有底面为正方形的直四棱柱容器A和圆柱形容器B，容器材质相同，厚度忽略不计．如果它们的主视图是完全相同的矩形，那么将B容器盛满水，再将水全部倒入A容器，结果为________．(填“溢出”“刚好”或“未装满”)22、一个圆锥的底面半径为3cm，母线长为5cm,则圆锥的侧面积为________cm2 .23、如图是由若干个棱长为1的小正方体组合而成的一个几何体的三视图，则这个几何体的表面积是________．24、已知扇形AOB的半径为6cm，圆心角的度数为1200，若将此扇形围成一个圆锥，则围成的圆锥的侧面积为________cm2 .25、几个完全相同的小正方体搭成如图的几何体，从上面拿掉一个或者几个小正方体（不能直接拿掉被压在下面的小正方体）而不改变几何体的三视图的方法有________种．三、解答题(共5题，共计25分)26、小名准备制作一个封闭的正方体盒子，他先用5个大小一样的正方形制成如图所示的拼接图形（实线部分），经折叠后发现还少一个面，你能在图中的拼接图形上再接一个正方形画出阴影，使新拼接成的图形经过折叠后能成为一个封闭的正方体盒子吗？请在下面的图①和图②中画出两种不同的补充方法．27、如图所示，分别是两棵树及其影子的情形（1）哪个图反映了阳光下的情形？哪个图反映了路灯下的情形．（2）请画出图中表示小丽影长的线段．（3）阳光下小丽影子长为1.20m树的影子长为2.40m，小丽身高1.88m，求树高．28、如图，路灯（P点）距地面8米，身高1.6米的小明从距离路灯的底部（O 点）20米的A点，沿OA所在的直线行走14米到B点（B点在A点的左边）时，身影的长度是变长了还是变短了？变长或变短了多少米？29、学习投影后，小明、小颖利用灯光下自己的影子长度来测量一路灯的高度，并探究影子长度的变化规律．如图，在同一时间，身高为1.6m的小明（AB）的影子BC长是3m，而小颖（EH）刚好在路灯灯泡的正下方H点，并测得HB=6m．（1）请在图中画出形成影子的光线，并确定路灯灯泡所在的位置G；（2）求路灯灯泡的垂直高度GH．30、一个几何体由几个大小相同的小立方块搭成，从上面观察这个几何体，看到的形状如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，请画出从正面、左面看到的这个几何体的形状图．参考答案一、单选题(共15题，共计45分)1、C2、C3、C5、C6、B7、C8、C9、B10、C11、C12、C13、B14、B15、B二、填空题(共10题，共计30分)16、17、18、19、20、21、22、23、24、三、解答题(共5题，共计25分)26、27、29、30、。
《三视图》说课稿一、背景分析1.1、学习任务分析本节课是新北师大版九年级第五章第二节第一课时的内容，是在学习空间几何体结构特征和投影之后的情况下教学的。
三视图是空间几何体的一种表示形式，是立体几何的基础之一。
学好三视图有利于培养学生空间想象能力，几何直观能力，有利于培养学生学习立体几何的兴趣，为高中的后续学习打下基础 .因此我将从投影的角度加深对三视图概念的理解和会画简单几何体的三视图作为本节课的重点.1.2、学生情况分析九年级的学生观察、操作、猜想能力较强，但是他们的空间想象能力还很薄弱。
思维的广阔性、敏捷性、严密性、灵活性比较欠缺。
因此本节课的难点是对三视图概念理解的升华,正确画出规则的几何体的三视图。
而要实现难点的突破，关键要在教学活动中通过创设问题情境，充分调动学生学习的主动性，并引导启发学生动眼、动脑、动手、动口。
让学生在活动丰富、思维积极的状态中进行自主探究学习，并对合作过程进行引导，使学生朝着有利于知识建构的方向发展。
二、教学目标设计1．知识技能：能认别简单物体的三视图，了解主视图、俯视图、左视图和三视图的概念。
会画简单几何体的三视图。
2．数学思考：感受从不同方向观察同一物体可能看到不一样的结果，培养学生全面观察的能力。
通过具体活动，积累学生的观察、想象物体投影的经验。
通过观察、操作、猜想、讨论、合作等活动，使学生体会到三视图中位置及各部分之间大小的对应关系，积累数学活动的经验。
3．解决问题：会画实际生活中的简单物体的三视图。
4．情感态度：培养学生自主学习与合作学习相结合的学习方式，使学生体会从生活中发现数学。
在应用数学解决生活中问题的过程中，品尝成功的喜悦，激发学生应用数学的热情。
三、课堂结构设计根据《课程标准》中“自主—合作—探索”的教学要求，针对本节课知识抽象、思维较大的特点。
我采用的教法是直观教学法、引导发现法、讨论交流法。
波利亚曾说过“学习任何知识的最佳途径都是由自己发现，因为这种发现，理解最深刻，也最容易掌握其中内在的规律、性质和联系。

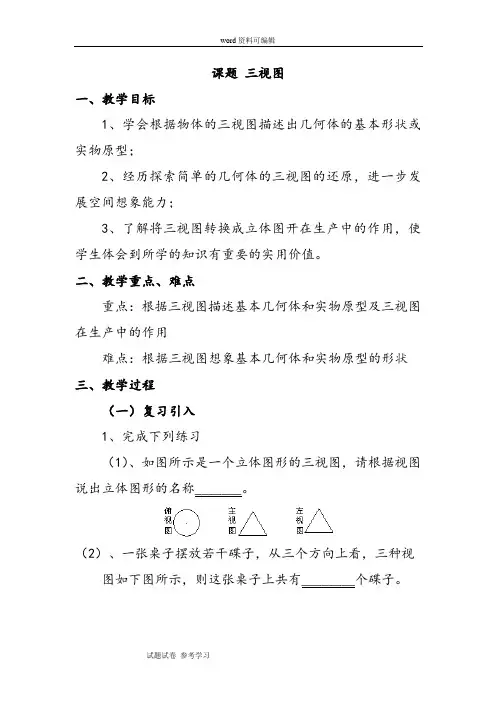

课题三视图一、教学目标1、学会根据物体的三视图描述出几何体的基本形状或实物原型；2、经历探索简单的几何体的三视图的还原，进一步发展空间想象能力；3、了解将三视图转换成立体图开在生产中的作用，使学生体会到所学的知识有重要的实用价值。
二、教学重点、难点重点：根据三视图描述基本几何体和实物原型及三视图在生产中的作用难点：根据三视图想象基本几何体和实物原型的形状三、教学过程（一）复习引入1、完成下列练习（1）、如图所示是一个立体图形的三视图，请根据视图说出立体图形的名称_______。
（2）、一张桌子摆放若干碟子，从三个方向上看，三种视图如下图所示，则这张桌子上共有________个碟子。
（3）、某几何体的三种视图分别如下图所示，那么这个几何体可能是（）。
（A）长方体（B）圆柱（C）圆锥（D）球2、让学生欣赏事先准备好的机械制图中三视图与对应立体图形的图片，借助图片信息让学生体会到本章知识的价值。
并借此可以讲述一下现在一些中专、中技甚至大学里开设的模具和机械制图专业和课程就需要这方面的知识，激发学生的学习兴趣，导入本课。
（二）讲授新课例6某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如下图)，请你按照三视图确定制作每个密封罐所需钢板的面积.分析:对于某些立体图形，若沿其中一些线(例如棱柱的棱)剪开，可以把立体图形的表面展开成一个平面图形——展开图.在实际的生产中.三视图和展开图往往结合在一起使用.解决本题的思路是，由视图想象出密封罐的立体形状，再进一步画出展开图.从而计算面积.解:由三视图可知，密封罐的形状是正六棱柱(如图(左)).密封罐的高为50mm，底面正六边形的直径为100mm.边长为50mm，图(右)是它的展开图.由展开图可知，制作一个密封罐所需钢板的面积为练习巩固P122 练习补充例题：根据下面三视图请说出建筑物是什么样子的?共有几层?一共需要多少个小正方体?分析:由俯视图确定该建筑物在平面上的形状，由主视图、左视图确定空间的形状如图所示.解:该建筑物的形状如图所示:有3层，共9个小正方体.思考：一个物体的主视图如上右图所示, 请画出它的俯视图，耐心想一想有几种不同的情形?四、小结：根据物体的三视图想像物体的形状一般是由俯视图确定物体在平面上的形状.然后再根据左视图、主视图嫁接出它在空间里的形状，从而确定物体的形状.五、作业P124~125 8、9。
第1课时中心投影课时目标1.通过实例了解投影、中心投影的概念.2.在具体操作活动中,初步感受在点光源下物体影子的变化情况;在具体情境中了解在点光源下影响物体影子长度的一些因素;会进行中心投影的有关画图.3.通过相互间的合作与交流,进一步发展学生合作交流的能力和数学表达能力.学习重点中心投影的概念及相关画图.学习难点根据物体的影子找光源.课时活动设计情境引入成影现象调查(提前一周布置)以4人合作小组为单位,开展调查活动.(1)让学生尽可能多收集生活中各类成影现象(用电子图片形式呈现).(2)小组长整理所收集的图片(如图),统一规格要求,交给数学教师.要求学生通过观察真实成影现象(包括生活中观察的成影、视频看到的成影现象、上网调查的成影问题等),得到有关成影图片资源,收集的资源尽量多样化.在必要的情况下,教师可以对学生选择调查对象方面给予一定的指导,使调查更有实效性.小结:物体在光线的照射下,会在地面或其他平面上留下它的影子,这就是投影现象.影子所在的平面称为投影面.设计意图:通过调查活动,指导学生利用现有手段获取有效信息,培养学生善于观察生活、乐于探索研究的学习品质及与他人合作交流的意识;而在本节课和下节课的学习活动中,学生通过对他们自己收集且感兴趣的问题展开学习,将极大地激发学生学习的积极性与主动性,提高教学的实效性.做一做取一些长短不等的小棒和三角形、矩形纸片,用手电筒(或台灯)等去照射这些小棒和纸片,观察它们的影子.(1)固定手电筒(或台灯),改变小棒或纸片的摆放位置和方向,它们的影子分别发生了什么变化?(2)固定小棒或纸片,改变手电筒(或台灯)的摆放位置和方向,它们的影子分别发生了什么变化?小结:手电筒、路灯和台灯的光线可以看成是从一个点发出的,这样的光线所形成的投影称为中心投影.设计意图:通过具体操作,使学生体会在点光源下物体影子的变化情况.在此基础上,引出中心投影的概念.典例精讲结合中心投影的特点,完成确定点光源方法的学习.例确定图中路灯灯泡所在的位置.教师:结合你们刚才对中心投影的理解,请在图中尝试找一下灯泡的位置.学生:动手探究.教师:走入学生巡视,捕捉教学资源,进行教学指导.根据学生反应情况,教师选择下列方式进行过程性点拨.1.在同一灯光下,物体的影子与物体上对应点的连线过灯泡所在的位置吗?2.如何找物体与影子上的对应点?3.找一对对应点可以确定灯泡的位置吗?4.能够找到灯泡位置的同学,请思考你确定灯泡位置的原理和刚才的具体操作步骤并尝试在图旁边写下来.根据学生反应的情况,教师使用实物投影展示,对下列情境进行过程性打断纠错.1.找错对应点.2.所画光线不进行适当延长,没有相交.3.所画光线不考虑实际背景,画入了地平线以下.4.找到灯泡位置,未用字母表示.待绝大多数学生正确完成灯泡位置的确定,大部分学生在思考原理及步骤,部分学生开始书写原理及步骤(确保学生有资源可以交流),教师适时打断,引导学生讨论确定灯泡位置方法的原理和具体操作的步骤,并要求小组派代表进行汇总发言(确保学生真正参与交流),使全班同学掌握作图原理及操作步骤,明确对应点的正确找取是确定灯泡位置的关键.注意事项:教师要注意欲速则不达,放手让学生进行探究,当出现较严重的知识性问题或较多学生出现错误时,再适时进行过程性的纠错和点拨,留更多的知识点、能力点让学生在探究和合作交流中得以自我发现学习.教师板书正确答案.解:如图,过一根木杆的顶端及其影子的顶端画一条直线,再过另一根木杆的顶端及其影子的顶端画一条直线,两线相交于点O.点O就是路灯灯泡所在的位置.设计意图:通过独立探究、合作交流,使学生对中心投影有更加深入的认识,并能够应用原理解决实际问题.议一议如图,一个广场中央有一盏路灯.(1)高矮相同的两个人在这盏路灯下的影子一定一样长吗?(2)高矮不同的两个人在这盏路灯下的影子有可能一样长吗?那么什么情况下他们的影子一样长呢?请实际试一试,并与同伴交流.解:(1)高矮相同的两个人在这盏路灯下的影子不一定一样长.(2)高矮不同的两个人在这盏路灯下的影子有可能一样长.当他们到这盏路灯的距离一样时,他们的影子一样长.设计意图:让学生了解在点光源下影响物体影子长度的一些因素.巩固训练练习1两棵小树在一盏路灯下的影子如图所示.(1)确定该路灯灯泡所在的位置;(如图点O即为灯泡所在的位置)(2)画出图中表示婷婷影长的线段.(如图线段AB即为婷婷的影长)练习2请同学们在图中画出小红在走向路灯时三个时刻的影子的情况,并思考在中心投影现象中,物体离光源的远近的变化会对影子的长短带来怎样的变化.通过作图,引导学生发现中心投影,物体与光源距离的远近影响投影的长短.设计意图:通过练习1,进一步巩固学生对中心投影特点的认识,熟练找光源的方法;通过练习2,引导学生思考中心投影的各种情况.学生经历实践、探索的过程,既培养了学生的动手实践能力,积累了数学活动经验,又加深了对中心投影的了解.课堂小结谈谈今天的收获是什么?与同伴进行交流.(从数学知识、数学方法和数学思想方面引导学生思考)设计意图:通过开放式小结,使学生自主回顾、总结梳理所学知识,培养学生归纳、概括能力和表达能力.课堂8分钟.1.教材第128页习题5.1第1,2,3题.2.七彩作业.第1课时中心投影1.投影:物体在光的照射下,在地面或其他平面上留下它的影子,就是投影.2.中心投影:从一个点出发的光线所形成的投影称为中心投影.3.例题、练习题.教学反思第2课时平行投影课时目标1.通过背景丰富的实例了解平行投影和正投影的概念.2.通过具体操作活动,初步感受太阳光下物体影子的变化情况;认识太阳光下物体影子的长短与方向的变化规律;能运用平行投影的基本规律解决一些简单问题.3.在具体情境中认识中心投影与平行投影的区别.4.经历操作、观察、分析、抽象、概括、想象、推理、交流等过程,进一步积累数学活动经验,增强动手实践能力,发展空间观念.学习重点通过具体操作和实际观察活动,认识太阳光下物体影子的长短与方向的变化规律;能运用平行投影的基本规律解决一些简单问题;在具体情境中认识中心投影与平行投影的区别.学习难点让学生经历操作与观察、演示与想象、直观与推理等过程,自己归纳总结出有关结论.课时活动设计情境引入太阳光成影现象调查(提前一周布置,利用周末时间完成)以4人合作小组为单位,开展调查活动.活动:取若干长短不等的小棒及三角形、矩形纸片,观察它们在太阳光下的影子.(1)固定投影面,改变小棒或纸片的摆放位置和方向,它们的影子分别发生了什么变化?(2)固定小棒或纸片,改变投影面的摆放位置和方向,它们的影子分别发生了什么变化?小结:太阳光线可以看成平行光线,平行光线所形成的投影称为平行投影.图1,图2表示的都是平行投影,其中图2中的平行光线与投影面垂直,这种投影称为正投影.图1图2注意事项:在体会物体在太阳光下形成的影子随着物体与投影面的相对位置关系的改变而改变时,尤其要让学生观察两类特殊位置时的情形:①小棒或纸片与投影面平行;②光线与投影面垂直.对于①,要让学生观察物体影子的形状和大小的特点(物体与其影子“全等”).对于②,要让学生观察“物体影子的形状和大小”随“物体与投影面的相对位置”变化而变化的规律,如当物体平行于投影面时情况如何,当物体倾斜于投影面时情况如何,当物体垂直于投影面时情况又如何等等.设计意图:通过具体操作,体会物体在太阳光下形成的影子随着物体与投影面的位置关系的改变而改变,在此基础上引出平行投影与正投影的概念.提高学生观察生活的能力以及合作能力.在中心投影的学习后,自然对比中心投影与平行投影的异同,为本节课的学习创设学习氛围,提升本节课的学习效果.议一议1.如图所示的三幅图片是我国北方某地某天上午不同时刻的同一位置拍摄的.(1)在三个不同时刻,同一棵树的影子长度不同,请将它们按拍摄的先后顺序进行排列,并说明你的理由.解:先后顺序为(丙)(乙)(甲).理由:太阳东升西落.在早晨,太阳位于正东方向,此时树的影子较长,影子位于树的正西方向.在上午,随着太阳位置的变化,树的影子的长度逐渐变短,树的影子也由正西方向向正北方向移动.(2)在同一时刻,两棵树影子的长度与它们的高度之间有什么关系?与同伴交流.解:在同一时刻,大树高度与其影长之比等于小树高度与其影长之比.2.教师课前整理太阳光成影现象调查,选择适合学生的资源进行多媒体展示,选1个小组代表结合照片与统计的数据表格对同一时刻.不同高度的物体的影子的长短的情况进行介绍,其他小组同学进行补充,使学生明晰同一时刻,不同高度的物体的影子的长短不相同,物高与影长之间存在“A物高∶A影长=B物高∶B 影长”.教师结合图片,适时引导学生运用相似的知识对原理进行解释.设计意图:通过两个问题的设置,让学生在亲身参与的基础上,进行展示及讨论交流,让学生初步学会本节课的研究内容,在小组讨论的基础上得出两个问题的答案,进一步培养学生探究知识的能力,体会到自主学习的乐趣,为学生以后更好地学习新知奠定基础.学生在探究完教师的问题后,教师出示课前准备的图片,让学生验证变化规律的成因,给学生一个完整的知识结构.典例精讲例某校墙边有甲、乙两根木杆,已知乙木杆的高度为1.5 m.(1)某一时刻甲木杆在阳光下的影子如图所示.你能画出此时乙木杆的影子吗?(2)在图中,当乙木杆移动到什么位置时,其影子刚好不落在墙上?(3)在(2)的情形下,如果此时测得甲、乙木杆的影子长分别为1.24 m和1 m,那么你能求出甲木杆的高度吗?解:(1)如图1,连接DD',过点E作DD'的平行线,交AD'所在的直线于点E'.BE'就是乙木杆的影子.图1图2(2)如图2,平移由乙木杆、乙木杆的影子和太阳光线所构成的图形(即△BEE'),直到乙木杆影子的顶端E'抵达墙根为止.(3)因为△ADD'∽△BEE',所以,ADBE =AD'BE',即AD1.5=1.241.所以,甲木杆的高度为AD=1.5×1.241=1.86(m).设计意图:通过问题(1)深化学生所学知识,发现物体、影子、光线这三者之间,确定其中的两个因素即可确定第三个因素;通过问题(2),让学生学会动态看待投影问题;通过问题(3),使学生能够运用所探究到的知识解决实际问题,借助例题讲解的形式,让学生深入了解并运用上一环节所学的相关知识.巩固训练请完成以下两道题目,并与同伴交流你的方法.1.图中是两棵小树在同一时刻的影子,请在图中画出形成树影的光线.它们是太阳的光线还是灯光的光线?与同伴交流.解:如图即为所作,它们是灯光的光线.2.图中的影子是在太阳光下形成的还是在灯光下形成的?画出同一时刻旗杆的影子(用线段表示),并与同伴交流这样做的理由.解:太阳光下形成的,如图,旗杆的影子为线段AB.理由:过大树的顶端及其影子的顶端作一条直线,再过小树的顶端及其影子的顶端作一条直线,两条直线是平行的,因而是太阳光下形成的影子,过旗杆的顶端作一条与前面所作的两条直线中的任意一条平行的直线,其与地面相交,则以该交点和旗杆的底端为两个端点线段AB即为旗杆的影子.2.如图1,中间是一盏路灯,周围有一圈栏杆,图2,图3表示的是这些栏杆的阴影,但没有画完,请你把图2,图3补充完整.图1图2图3图4图5解:图2是中心投影,图3是平行投影.补充完整的图如图4,图5所示.设计意图:通过活动进一步巩固学生对平行投影和中心投影的认识,能熟练确定投影类型.经历实践探索、交流讨论的过程,培养学生的动手实践能力,积累数学活动经验,掌握投影现象的特点.课堂小结谈谈你的收获是什么?与同伴进行交流.(从数学知识、数学方法和数学思想方面引导学生思考)设计意图:通过开放式小结,使学生自主回顾、总结梳理所学知识,培养学生归纳、概括和表达能力.课堂8分钟.1.必做题:教材第132页习题5.2第1,3题;选做题:教材第133页习题5.2第4题.2.七彩作业.第2课时平行投影投影教学反思。
第 29章投影与三视图一、教学内容及教材分析:1、本章的主要内容有测量、一是从不同方向看物体,以及由此而产生的盲区和影子的概念与性质，二是物体的三视图、投影时视图的基础。
2、空间观念的形成是一个长期的过程。
本章是第七章内容的继续和发展。
二、重难点与关键1、了解中心投影的概念以及中心投影下线段、平面图形与其投影的关系。
2、认识平行投影及其特征，能够画简单几何体在水平投影面和竖直投影面上的正投影。
3、能通过正投影理解三视图的概念、三视图的投影规律，能画出简单几何体的三视图。
4、能由三视图想象简单几何体。
难点:几何体与其投影的关系及由三视图想象几何体。
三、教学目标:1、通过实例，了解视点、视线、盲区的含义及生活上的应用。
2、通过实例，了解中心投影、平行投影和正投影的概念和基本性质。
3、了解三视图的概念:会画基本几何体的三视图，能判断简单的物体的视图，并会根据视图描述简单的儿何体。
4、通过简单几何体与它的三视图之间的相互转化，体会几何体与平面图形的之间的相互联系，感悟转化的数学思想，发展学生的空间观念。
5、通过三视图的学习，培养学生识图、画图的基本技能。
6、通过实例，了解视图在现实生活中的应用，增强学生的应用意识。
四、教学方法与策略:(一)重视结合实际例子讨论问题，在直观认识的基础上归纳基本规律数学易以数量关系和空间形式为主要研究对象的科学，数量关系和空间形式是从理牢世界中抽象出来的。
很明显，关于投影和视图的知识是从实际需要(建筑、制造等)中产生的，它们与实际模型联系得非常紧密。
在本章之前，学生已经数次接触过“从不同方向看物体”等内容，对投影和视图的知识已有初步的，朦胧的了解，只是还没有明碗地接触过一些基本名词术语，对有关基本规律还缺乏归纳总结。
(二)重视平面图形与立体图形的联系，重在培养空间想象能力在学习本章之前，学生已经具有一定的关于平面图形与立体图形的匆识，并且接鲀过“从不同方向观察物体”，基本儿何体的平面展开图等反映平面图形与立体图形之间的联系的问题。
九年级数学投影和视图知识点随着科技的发展和社会的进步，我们生活中的许多事物都跟几何形体有关。
为了更好地理解和描述这些物体，我们需要掌握一些数学知识，尤其是关于投影和视图的概念。
一、什么是投影？投影是指将三维空间中的物体沿某个方向投射到二维平面上的过程。
在实际生活中，我们可以用手机或相机拍摄照片，也可以用幻灯机或投影仪将图片或视频投射到屏幕上，这些都是投影。
那么，如何计算物体的投影呢？首先，我们要确定投影的方向和投影面。
然后，通过与投影面垂直的直线或射线与物体的交点，就可以确定物体的投影。
二、什么是正投影和斜投影？在正投影中，物体与投影面垂直，也就是说，投影是垂直于投影面的。
这种投影形式常常出现在我们的日常生活中，比如我们站在墙前，头上的阴影就是一种垂直投影。
而在斜投影中，物体与投影面不垂直，投影是倾斜的。
这种投影形式更贴近我们在屏幕上所看到的图像，比如电视、电影中的画面，都是通过斜投影来展示的。
三、什么是视图？视图是指通过某种角度观察物体所得到的结果。
我们可以从不同的角度观察同一个物体，得到不同的视图。
常见的视图有正视图、侧视图和俯视图。
正视图是指从物体的正面观察，得到的视图。
正视图可以清楚地看到物体的正面形状和细节。
侧视图是指从物体的侧面观察，得到的视图。
侧视图可以清楚地看到物体的侧面形状和细节。
俯视图是指从物体的上方俯视，得到的视图。
俯视图可以清楚地看到物体的顶部形状和细节。
四、如何绘制视图？为了正确地绘制视图，我们需要了解物体的投影。
以正视图为例，可以从俯视图中获取物体在平面上的投影形状和尺寸，然后根据这些投影进行绘制。
首先，我们可以在平面上绘制出物体的投影。
然后，根据投影的形状和尺寸，再根据一定的比例关系，绘制出物体的正面形状和细节。
绘制侧视图和俯视图的方法与此类似，只需根据不同的视角和投影，绘制出对应的视图即可。
五、为什么学习投影和视图？学习投影和视图的目的是为了更好地理解和描述三维空间中的物体。
