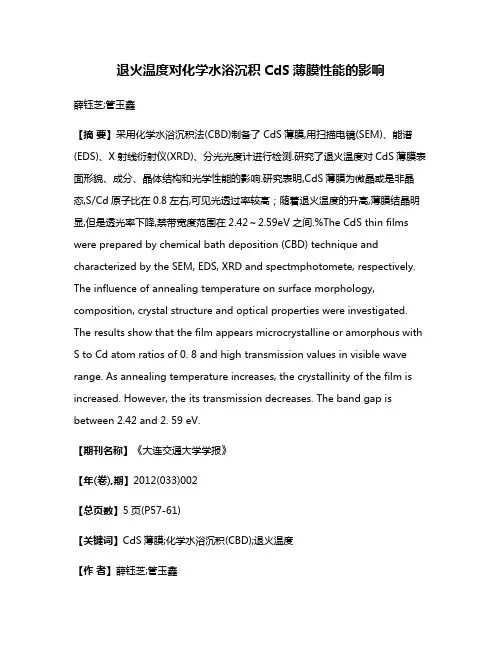

退火温度对化学水浴沉积CdS薄膜性能的影响薛钰芝;管玉鑫【摘要】采用化学水浴沉积法(CBD)制备了CdS薄膜,用扫描电镜(SEM)、能谱(EDS)、X射线衍射仪(XRD)、分光光度计进行检测.研究了退火温度对CdS薄膜表面形貌、成分、晶体结构和光学性能的影响.研究表明,CdS薄膜为微晶或是非晶态,S/Cd原子比在0.8左右,可见光透过率较高；随着退火温度的升高,薄膜结晶明显,但是透光率下降,禁带宽度范围在2.42～2.59eV之间.%The CdS thin films were prepared by chemical bath deposition (CBD) technique and characterized by the SEM, EDS, XRD and spectmphotomete, respectively. The influence of annealing temperature on surface morphology, composition, crystal structure and optical properties were investigated. The results show that the film appears microcrystalline or amorphous with S to Cd atom ratios of 0. 8 and high transmission values in visible wave range. As annealing temperature increases, the crystallinity of the film is increased. However, the its transmission decreases. The band gap is between 2.42 and 2. 59 eV.【期刊名称】《大连交通大学学报》【年(卷),期】2012(033)002【总页数】5页(P57-61)【关键词】CdS薄膜;化学水浴沉积(CBD);退火温度【作者】薛钰芝;管玉鑫【作者单位】大连交通大学材料科学与工程学院,辽宁大连116028;大连交通大学材料科学与工程学院,辽宁大连116028【正文语种】中文0 引言近年来，铜铟硒(CIS)薄膜太阳能电池在新能源领域发展很快，其结构是多层膜的形式，一般为:玻璃/Mo/CIS/CdS/i-ZnO/ZnO:Al/Ni-Al.其中，作为缓冲层的CdS 薄膜对整个电池的输出效率影响较大.CdS薄膜是直接带隙的半导体材料，在CuInSe2(简称CIS)太阳能薄膜电池中，作为缓冲层材料.在CIS薄膜电池中，吸收层CIS和窗口层ZnO的禁带宽度分别为1.02 eV和3.37 eV，两者的带隙以及晶格常数相差较大，晶格匹配不好，若直接接触形成p-n结，影响太阳电池的输出性能.因此，在CIS和ZnO之间增加一层很薄的CdS薄膜作为缓冲层(约为2.42 eV)，形成CIS/CdS/ZnO 结构［1］.CdS薄膜的制备方法主要分为化学和真空沉积方法，化学方法包括:化学水浴沉积(CBD)、和电沉积(ED).真空沉积方法包括:分子束外延(MBE)，金属有机化学气相沉积(MOCVD)和物理气相沉积(PVD)等，此外还有喷涂方法(SP)等［2-7］.在众多的方法中，CBD法因为其成本低、效率高、适合大面积生产等优点而得到广泛的应用.CBD法制备出的CdS薄膜为微晶或非晶结构，通常表面存在较多的缺陷，致密度也较差，性能上还达不到最优化，所以，利用CBD法制备出CdS薄膜后，还要对其进行退火处理.薄膜的晶粒尺寸、晶体结构以及禁带宽度在退火后就会有所变化，从而提高电池的输出性能［8-10］.本文以醋酸镉为镉盐溶液，配以硫脲提供硫离子，并以氨水作为络合剂以及醋酸铵为缓冲剂，采用CBD法制备了CdS薄膜;并研究了不同加热温度对CdS薄膜的晶体结构、表面形貌、薄膜成分的影响;并通过检测可见光透过率，计算相应的能带间隙.1 样品制备实验中，采用去离子水配制各种溶液，各组分的浓度分别为:0.004 mol/L醋酸镉，0.02 mol/L硫脲，0.02 mol/L 醋酸铵，0.5 mol/L 氨水，其中所有的药品均为分析纯试剂.实验中，基底采用普通钙钠玻璃的载玻片，先将载玻片在清洗剂中清洗，然后在丙酮、无水乙醇和去离子水中超声清洗10 min.室温配置好溶液之后，将玻璃基底竖直浸入装有溶液的烧杯中，再把烧杯放入温度为75℃的恒温水浴槽中，开始搅拌沉积，沉积时间为20 min.沉积结束后，将样品放入去离子水中超声清洗5 min，以除去表面比较大的颗粒.将得到的4块CdS薄膜(呈淡黄色)分成两组，其中1块不作任何处理，另外3块分别在200℃、300℃和400℃进行真空退火，退火时间为1 h，真空度为(4～6)×10-2Pa.而后采用扫描电镜(SEM，JSM-6360LV型)观察薄膜形貌，用能谱仪(EDS，INCA 型)分析其成分，分光光度计(721型)检测薄膜的光透过率，X射线衍射分析仪(XRD，D/max-r A型)表征薄膜结构.2 实验结果与讨论2.1 表面形貌测试采用SEM观察由CBD方法制备出的CdS薄膜.由图1可知，薄膜连续且致密，由直径为几十到几百纳米的颗粒结合组成，而每个颗粒又由更小的晶粒团聚形成.图1 不同退火温度对CdS薄膜表面形貌的影响图1(a)中为未经退火的CdS薄膜，其表面比较致密，但均匀性差，有几处出现了团簇现象，颗粒尺寸较小.图1(b)、(c)、(d)分别为在 200、300 和400℃退火后得到的CdS薄膜.从宏观上看，经退火后的薄膜，呈淡黄色的透明状，表面质量有所提高.从SEM表面形貌看，颗粒明显，缺陷减少，均匀性也有进一步的改善，而且随着退火温度的提高，颗粒尺寸变大.但是，值得注意的是，300℃退火后，薄膜的颗粒尺寸最大，退火温度升至400℃时，颗粒尺寸反而变小，S/Cd原子比随着退火温度的升高而变小，原因有待于进一步研究.图2 Cd薄膜的截面形貌运用称重法测得CdS薄膜的厚度为160 nm左右.图2是未退火的CdS薄膜的截面SEM形貌像，厚度范围大约在120～295 nm，与称重法测得的厚度基本相符.同时从图2可以明显看出，薄膜表面薄厚不太均匀.2.2 退火温度对薄膜组分的影响实验检测了不同退火温度下CdS薄膜的元素比例.图3为200℃退火后的CdS薄膜表面的能谱分析，其中(a)为能谱分析区域、(b)为区域能谱曲线、(c)为组分表.但是由于CdS薄膜很薄，所以从图3的(b)和(c)中可以看到，能谱检测到的多是玻璃的成分，而Cd与S原子只占很少的一部分.成分表的结果说明，400℃退火后，S/Cd原子比为0.92;而在400℃退火后，成分表的结果与图3(c)类似，S/Cd 原子比为0.89.图3 200℃退火后CdS薄膜的能谱分析线从上面的分析可以看到，退火后以及在不同的退火温度下，CdS薄膜的原子比有所变化，但总体比值接近于1.通常，富Cd的CdS薄膜为n型，富S的CdS薄膜为p型［11］，可见表1中的CdS薄膜都是n型的.所以可以在铜铟硒薄膜电池中与CIS化合物层有效地形成p-n结.表1 退火温度对S/Cd原子比的影响热处理温度 Cd S 其他S/Cd未退火1.591.54 96.87 0.97 200℃ 1.07 0.98 97.95 0.92 300℃ 1.58 — 98.42 —400℃1.41 1.25 97.34 0.892.3 退火温度对薄膜晶相结构的影响本实验使用X射线衍射仪分析了试样的晶体结构，结果显示所有的试样显示类似的衍射类型，即衍射谱呈现一个波包以及其上是有尖峰的峰型，区别是主衍射峰峰强的不同.图4为CdS薄膜在不同退火温度下得到的XRD曲线.对于未退火的CdS 薄膜，没有明显的衍射峰，可见薄膜为非晶或微晶态.退火温度为200℃时，结晶现象依旧不明显，但在26.5°位置出现一个非常微弱的CdS衍射峰，根据PDF根据PDF65-2887号卡片和PDF41-1049号卡片的数据分析，此峰为CdS薄膜的主衍射峰，对应六方晶的(002)或者立方晶的(111)晶面，但尚未能确定是立方晶格还是六方晶格.随着退火温度的升高，主衍射峰峰强明显提高，300℃时，衍射峰强度最高.另外，在21.5°和23.8°两个位置出现了比较明显的衍射峰，原因可能是:由于薄膜厚度很小(120～295 nm)，所用玻璃衬底造成了较为强烈的衍射背景，其物相还有待于研究.图4 不同退火温度条件下CdS薄膜的XRD曲线2.4 退火温度对薄膜透光性能的影响在薄膜电池中，透光率对整个电池的输出性能是一项很重要的参数，作为缓冲层的CdS薄膜也不例外.图5给出了CdS双层膜在不同退火温度下透过率与波长之间的关系.可以看出，虽然不同的退火温度会使薄膜的光透过率产生差异，但是4条曲线的趋势大致相同，即在波长小于500 nm的范围内透过率较低，而波长在500～600 nm之间时，透过率升高明显，随后趋于稳定.在短波长范围内较低的光透过率说明CdS薄膜能够尽量吸收此范围内的可见光，并且能够让长波长的可见光被CIS所吸收，这一特性符合CIS薄膜电池对窗口层和缓冲层材料在光学特性上的要求.图5 退火温度对CdS薄膜光透过率的影响未退火的CdS薄膜，其透过率(曲线a)最高，而再结晶退火后，随着退火温度的提高，透过率逐渐减小(曲线(b、c、d)).原因可能是也由于薄膜的透过率与致密度和厚度有关，在厚度大致相同的情况下，随着退火温度的升高，薄膜更加致密(由图1SEM像说明)，导致透过率的减小.对于直接带隙材料的CdS半导体薄膜，其禁带宽度与吸收系数之间具有以下关系［12］:在式(2)中，结合透光率数据T和薄膜的厚度d可以得到薄膜的吸收系数α，再将α带入式(1)中，得到(αhν)2～hν关系式.根据此关系式作图，可得到如图6的曲线，将曲线的直线部分延长至与横轴相交，得到的截距即为薄膜的禁带宽度Eg.图6 不同退火温度条件下CdS薄膜的禁带宽度表2为不同退火温度下得到CdS薄膜的禁带宽度值，可以看到，在未退火情况下，薄膜的禁带宽度值最大，为2.59 eV，在200℃时的禁带宽度值为2.42 eV，而随着退火温度的升高，禁带宽度值增加，400℃时的禁带宽度值为2.51 eV.表2 退火温度对CdS薄膜禁带宽度值的影响热处理温度 Eg/eV 热处理温度Eg/eV未退火2.59 300℃ 2.47 200℃ 2.40 400℃ 2.513 结论在玻璃片基底上，以醋酸镉、硫脲、醋酸铵、氨水溶液为原料，采用CBD方法制备出CdS薄膜，并研究了不同退火温度对CdS薄膜表面形貌、晶体结构、成分和光学性能的影响.(1)SEM分析表明，CdS薄膜在未退火的情况下，表面均匀性较差，而且有团簇现象，随着退火温度的升高，表面变的较为光滑，颗粒长大，300℃退火开始有结晶现象，颗粒尺寸最大，但在400℃退火后，薄膜颗粒又变小;用称重法和截面SEM形貌像测量的结果，厚度范围在120～295 nm;(2)能谱分析表明，所制备的CdS薄膜的原子比在0.8左右，随着温度的升高，薄膜的S/Cd原子比略微下降;(3)微观结构XRD分析表明，CdS薄膜为非晶或是微晶结构，随着退火温度的升高，主衍射峰峰强稍有增加，显现薄膜沿着立方(111)或是六方(002)晶面择优取向较为明显;(4)分光光度计检测结果表明，退火温度对CdS薄膜的光学性能的影响较为明显，随着退火温度的升高，薄膜的光透过率下降，经计算，相应的禁带宽度Eg增大，变化范围在2.40～2.51 eV之间.200℃退火时，禁带宽度最接近本征值2.42 eV，未经退火的薄膜，其禁带宽度为2.59 eV.参考文献:［1］敖建平，孙云，刘琪，等.CIGS电池缓冲层CdS的制备工艺及物理性能［J］.太阳能学报，2006，27(7):682-686.［2］SASIKALA G，HNASEKARAN R D，SUBRAMANIAN D，Subramanian C.Electrodeposition and optical characterization of CdS thin films on ITO-coated glass［J］.Thin Solid Films，1997，302:71-76.［3］MARTINEZ M A，GUILLEN C，HERRENRO J.Cadmi-um sulphide growth investigations on different SnO2 substrates［J］.Applied Surface Science，1999，140:182-189.［4］HETTERICH M，PETILLON S，PETRI W，et al.Znx-Cd1-xS layers grown by combining MBE and hot-wall beam epitaxy［J］.Jounal of Crystal Growth，1996，159:81-84.［5］ARTAUD M C，OUCHEN F，MARTIN L，et a1.CuInSe2 thin films grown by MOCVD:characterization first devices［J］.Thin Solid Films，1998，324:115-123.［6］KUHAIMI S A.Influence of preparation technique on the structural optical and electrical properties of polycrystalline CdS films［J］.Va-cuum，1998，51(3):349-353.［7］LANE D W，ROGERS K D，PAINTER J D，et a1.Structural dynamics in CdS-CdTe thin films［J］.Thin Solid Films，2000，361-362:1-8.［8］METIN H，ESEN R.Annealing effects on optical and crystallographic properties of CBD grown CdS films［J］.Journal of Crystal Growth，2003，258:141.［9］XIMELLO-QUIEBRAS J N，CONTRERAS-PUENTE G，et a1.Physical properties ofchemical bath deposited CdS thin films［J］.Solar Energy Materials＆Solar Cells，2004，82:263.［10］HUANG Xiao-rong，ZHENG Jia-gui，CAI Wei，et al.The electrical properties of cadmium sulphide polycrystalline films［J］.Semiconductor Optoelectronics(半导体光电)，1998，19:40.［11］段宇波，张弓，庄大明.水浴温度对化学浴沉积 CdS薄膜性能的影响［J］.中国表面工程，2010，23(5):21-26.［12］REICHLE W T.Catalytic reactions by thermally activated，synthetic，anionic clay minerals［J］.J Catal，1985，94(5):547-550.。

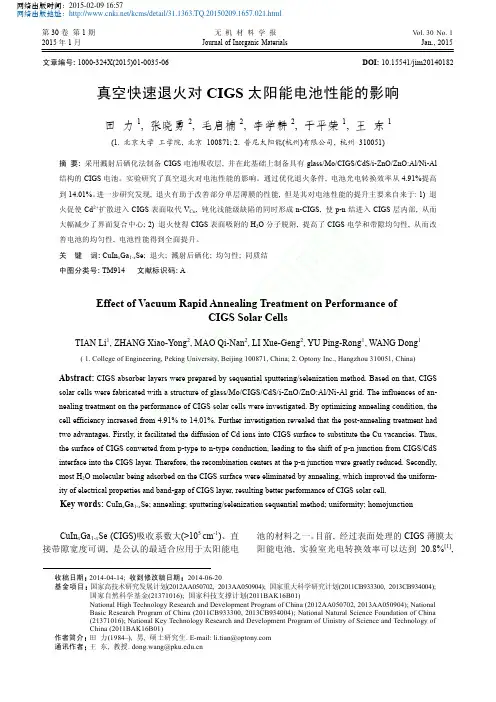

第30卷 第1期 无 机 材 料 学 报Vol. 30No. 12015年1月Journal of Inorganic Materials Jan., 2015收稿日期: 2014-04-14; 收到修改稿日期: 2014-06-20基金项目: 国家高技术研究发展计划(2012AA050702, 2013AA050904); 国家重大科学研究计划(2011CB933300, 2013CB934004);国家自然科学基金(21371016); 国家科技支撑计划(2011BAK16B01)National High Technology Research and Development Program of China (2012AA050702, 2013AA050904); National Basic Research Program of China (2011CB933300, 2013CB934004); National Natural Science Foundation of China (21371016); National Key Technology Research and Development Program of Uinistry of Science and Technology of China (2011BAK16B01)作者简介: 田 力(1984–), 男, 硕士研究生. E-mail: li.tian@ 文章编号: 1000-324X(2015)01-0035-06 DOI: 10.15541/jim20140182真空快速退火对CIGS 太阳能电池性能的影响田 力1, 张晓勇2, 毛启楠2, 李学耕2, 于平荣1, 王 东1(1. 北京大学 工学院, 北京 100871; 2. 普尼太阳能(杭州)有限公司, 杭州 310051)摘 要: 采用溅射后硒化法制备CIGS 电池吸收层, 并在此基础上制备具有glass/Mo/CIGS/CdS/i-ZnO/ZnO:Al/Ni-Al 结构的CIGS 电池。
退火温度对二氧化钛薄膜的性能影响作者：潘长锦张大伟王健卢忠荣来源：《光学仪器》2017年第01期摘要：为了获得性能优良的二氧化钛薄膜，采用电子束蒸发沉积方法制备二氧化钛薄膜，并分别在300、600、900 ℃空气中对样品进行退火处理以改善所制备二氧化钛薄膜的性能。
分别采用X射线衍射（XRD）、原子力显微镜（AFM）以及分光光度计研究了退火温度对二氧化钛薄膜结构和光学性能的影响。
结果表明，退火处理可以使二氧化钛薄膜由非晶态薄膜转换为金红石型薄膜，且金红石晶型成分随退火温度的加大而增大，同时退火处理可以改善二氧化钛薄膜在300～1 200 nm光谱范围的总吸光率以及增大二氧化钛薄膜的应用范围。
关键词：二氧化钛薄膜；退火温度； X射线衍射（XRD）；原子力显微镜（AFM）；透射率中图分类号： O 484.4文献标志码： Adoi： 10.3969/j.issn.10055630.2017.01.012The influence of the annealing temperature on the properties oftitanium dioxide thin filmPAN Changjin， ZHANG Dawei， WANG Jian， LU Zhongrong（School of OpticalElectrical and Computer Engineering， University of Shanghai for Science and Technology， Shanghai 200093， China）Abstract：In order to obtain good performance of titanium dioxide thin film，this experiment used electron beam evaporation deposition method to fabricate titanium films.Then the films were annealed at 300 degrees，600 degrees，and 900 degrees to improve the performance of the preparation of titanium dioxide thin film.Xray diffraction（XRD），atomic force microscope（AFM） and spectrophotometer were used respectively to study the influence of structure and optical properties of titanium oxide film.The results show that the model of the film at room temperature was amorphous but the films after annealing transformed to rutile which is proportional to the annealing temperature.Annealing could also improve the total light absorption of the titanium dioxide thin film in the 300～1 200 nm spectral range.Annealing treatment could broaden the application of titanium dioxide thin film.Keywords：TiO2 thin film； annealing temperature； Xray diffraction（XRD）； atomic force microscope （AFM）； transmittance引言自Fujishima等[1]发现二氧化钛半导体的光催化分解水作用起，二氧化钛的应用引起了人们广泛的关注。

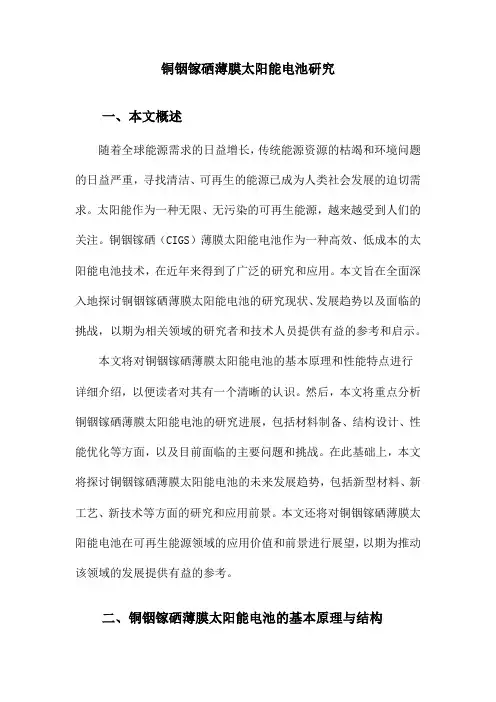

铜铟镓硒薄膜太阳能电池研究一、本文概述随着全球能源需求的日益增长，传统能源资源的枯竭和环境问题的日益严重，寻找清洁、可再生的能源已成为人类社会发展的迫切需求。
太阳能作为一种无限、无污染的可再生能源，越来越受到人们的关注。
铜铟镓硒（CIGS）薄膜太阳能电池作为一种高效、低成本的太阳能电池技术，在近年来得到了广泛的研究和应用。
本文旨在全面深入地探讨铜铟镓硒薄膜太阳能电池的研究现状、发展趋势以及面临的挑战，以期为相关领域的研究者和技术人员提供有益的参考和启示。
本文将对铜铟镓硒薄膜太阳能电池的基本原理和性能特点进行详细介绍，以便读者对其有一个清晰的认识。
然后，本文将重点分析铜铟镓硒薄膜太阳能电池的研究进展，包括材料制备、结构设计、性能优化等方面，以及目前面临的主要问题和挑战。
在此基础上，本文将探讨铜铟镓硒薄膜太阳能电池的未来发展趋势，包括新型材料、新工艺、新技术等方面的研究和应用前景。
本文还将对铜铟镓硒薄膜太阳能电池在可再生能源领域的应用价值和前景进行展望，以期为推动该领域的发展提供有益的参考。
二、铜铟镓硒薄膜太阳能电池的基本原理与结构铜铟镓硒（CIGS）薄膜太阳能电池是一种基于多元金属硫化物吸收层的光伏器件，具有高效、低成本和环境友好等特点。
CIGS太阳能电池的基本原理是光电效应，即太阳光照射到电池表面时，光子被吸收层中的金属硫化物吸收并激发出电子-空穴对，这些载流子在电池内部电场的作用下分离并收集，从而产生光生电流。
透明导电层：通常采用氟掺杂氧化锡（FTO）或铟锡氧化物（ITO）等透明导电材料，用于收集光生电子并传输到外电路。
CIGS吸收层：是电池的核心部分，由铜、铟、镓和硒等元素组成的多元金属硫化物，具有较宽的吸收光谱和较高的光电转换效率。
缓冲层：位于CIGS吸收层与透明导电层之间，通常采用硫化镉（CdS）或硫化锌（ZnS）等材料，用于减少界面复合和提高电池性能。
金属背电极：通常采用铝（Al）或银（Ag）等金属材料，用于收集光生空穴并传输到外电路。

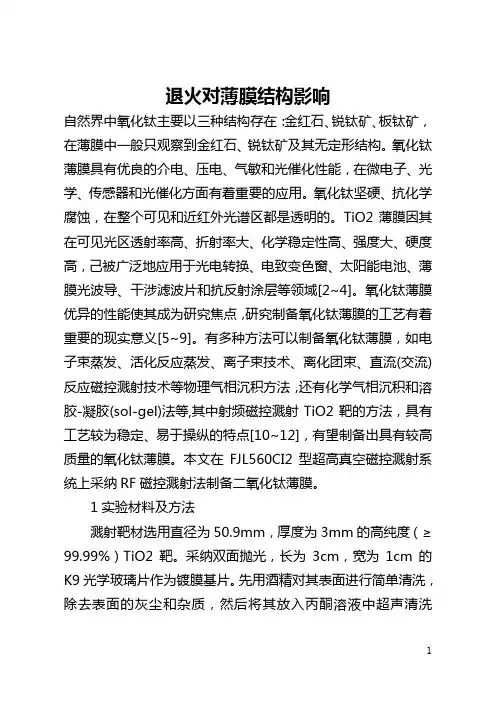

退火对薄膜结构影响自然界中氧化钛主要以三种结构存在：金红石、锐钛矿、板钛矿，在薄膜中一般只观察到金红石、锐钛矿及其无定形结构。
氧化钛薄膜具有优良的介电、压电、气敏和光催化性能，在微电子、光学、传感器和光催化方面有着重要的应用。
氧化钛坚硬、抗化学腐蚀，在整个可见和近红外光谱区都是透明的。
TiO2薄膜因其在可见光区透射率高、折射率大、化学稳定性高、强度大、硬度高，己被广泛地应用于光电转换、电致变色窗、太阳能电池、薄膜光波导、干涉滤波片和抗反射涂层等领域[2~4]。
氧化钛薄膜优异的性能使其成为研究焦点，研究制备氧化钛薄膜的工艺有着重要的现实意义[5~9]。
有多种方法可以制备氧化钛薄膜，如电子束蒸发、活化反应蒸发、离子束技术、离化团束、直流(交流)反应磁控溅射技术等物理气相沉积方法，还有化学气相沉积和溶胶-凝胶(sol-gel)法等,其中射频磁控溅射TiO2靶的方法，具有工艺较为稳定、易于操纵的特点[10~12]，有望制备出具有较高质量的氧化钛薄膜。
本文在FJL560CI2型超高真空磁控溅射系统上采纳RF磁控溅射法制备二氧化钛薄膜。
1实验材料及方法溅射靶材选用直径为50.9mm，厚度为3mm的高纯度（≥99.99%）TiO2靶。
采纳双面抛光，长为3cm，宽为1cm的K9光学玻璃片作为镀膜基片。
先用酒精对其表面进行简单清洗，除去表面的灰尘和杂质，然后将其放入丙酮溶液中超声清洗15min。
清洗结束后将基片吹干，固定在真空室内的基片台上，镀膜时基底在上，靶材在下，以减少对基底的污染。
每次溅射前，首先向真空腔内通入氩气，通过流量计将气体流量调节到60sccm左右，再通过挡板阀将气压操纵在3P，负偏压加到300V，然后对样品进行溅射清洗5min,当观察到靶表面辉光放电的颜色由粉红色变为蓝白色，或者放电电压迅速下降到某一稳定值时，表明氧化物已除去。
之后，即按设计的试验参数进行溅射沉积，制备薄膜样品。
详细的实验参数如表1所示，表中仅溅射功率不同。
