关于电梯井道的照明设计问题
一、相关规定
1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款规定：“井道内应设臵永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设臵一控制开关”。
2、《民用建筑电气设计规范》JGJ 16-2008第9.4.5条2款规定：“井道内应设臵照明，且照度不应小于50 lx，并应符合下列要求： 1）应在距井道最高点和最低点0.5m以内各装一盏灯，中间每隔不超过7m的距离应装设一盏灯，并应分别在机房和底坑设臵控制开关；
2）轿顶及井道照明电源宜为36V；当采用220Ｖ时，应装设剩余电流动作保护器。”
二、设计中应考虑的问题
1、照明电压的选择：由于电梯井道属狭小工作场所，为保证施工及维修人员的安全，应优先采用36 V安全电压；但当井道长度超过50m、接近或超过100m时，为减小电压损失确保照明质量，照明电压应采用220V，这时，必须装设30mA瞬时动作的剩余电流保护装臵（RCD），以防人身电击。
2、照明光源的选择：当采用36V照明时，唯一的选择是采用白炽灯，因为36V电压无法启辉荧光灯等气体放电光源。听说最近已有36V 电压的紧凑型节能荧光灯问世，如果落实了，可优先选择。
3、白炽灯功率的选择：查照明设计手册，36V的白炽灯功率有15W、25W、40W、60W和100W五档，设计时宜采用60W。如采用100W，因为发热量大，灯头温度高，安装和使用时还应注意防火安全。
4、灯距问题：上述两个规范中，一个无灯距要求，另一个规定每隔7m设一盏灯，如此规定与要求井道照度达到50 lx的规定是不能同时满足的。因为通过计算，当采用60W白炽灯时，每隔3m设一盏灯方能基本满足该照度要求。
5、220V/36V照明变压器容量的确定：应按（井道长度÷3）×60W进行估算，再考虑0.8的功率因数。例如，当井道50m长时，需设1250VA的照明变压器。而且此变压器必须是安全隔离变压器。
6、36V照明出线不应设PE线。详见《建筑照明设计标准》GB 50034-2004第7.2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵入到特低电压侧而导致不安全。
7、36V照明出线应设保护电器，导线截面的选择要与保护开关相配合。
8、井道照明管线如果明敷，应采用防火线缆和防火保护管，见《通用用电设备配电设计规范》GB 50055-93第3.3.7条规定。
9、设在电梯机房和底坑的井道照明开关应采用双控开关。
以上所述主要是针对36V照明方案的，如果采用220V照明，情况就简单多了，在此不再赘述。
三、在审图时发现设计中普遍存在的问题
1、不考虑照明线路的电压损失问题，不管井道长度，甚至超高层建筑也采用36V井道照明。
2、光源与电压不匹配，36V照明电压却采用紧凑型节能荧光灯。
3、只注意7m间距，忽视50 lx的照度要求，不作计算，心中无数，随便选择光源功率。不少人选25W或40W白炽灯按7m灯距安装，离50 lx照度要求差距甚远。
4、36V照明线路未设过载和短路保护，不少人误加一根PE线。
四、小结：电梯井道照明设计看来事小，但存在的问题却不少，在此抛砖引玉，希望同行多多交流，加深对规范理解，提高设计质量，确保施工维修工作的正常进行和人身安全。
id=1014 关于电梯井道的照明设计问题江苏省建设工程设计施工图审核中心许秀芳 一、相关规定 1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款规定：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。 2、《民用建筑电气设计规范》JGJ 16-2008第9.4.5条2款规定：“井道内应设置照明，且照度不应小于50 lx，并应符合下列要求：1）应在距井道最高点和最低点0.5m以内各装一盏灯，中间每隔不超过7m的距离应装设一盏灯，并应分别在机房和底坑设置控制开关；2）轿顶及井道照明电源宜为36V；当采用220Ｖ时，应装设剩余电流动作保护器。” 二、设计中应考虑的问题 1、照明电压的选择：由于电梯井道属狭小工作场所，为保证施工及维修人员的安全，应优先采用36 V安全电压；但当井道长度超过50m、接近或超过100m时，为减小电压损失确保照明质量，照明电压应采用220V，这时，必须装设30mA瞬时动作的剩余电流保护装置（RCD），以防人身电击。 2、照明光源的选择：当采用36V照明时，唯一的选择是采用白炽灯，因为36V电压无法启辉荧光灯等气体放电光源。听说最近已有36V电压的紧凑型节能荧光灯问世，如果落实了，可优先选择。 3、白炽灯功率的选择：查照明设计手册，36V的白炽灯功率有15W、25W、40W、60W 和100W五档，设计时宜采用60W。如采用100W，因为发热量大，灯头温度高，安装和使用时还应注意防火安全。 4、灯距问题：上述两个规范中，一个无灯距要求，另一个规定每隔7m设一盏灯，如此规定与要求井道照度达到50 lx的规定是不能同时满足的。因为通过计算，当采用60W白炽灯时，每隔3m设一盏灯方能基本满足该照度要求。 5、220V/36V照明变压器容量的确定：应按（井道长度÷3）×60W进行估算，再考虑0.8的功率因数。例如，当井道50m长时，需设1250VA的照明变压器。而且此变压器必须是安全隔离变压器。 6、36V照明出线不应设PE线。详见《建筑照明设计标准》GB 50034-2004第7.2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵入到特低电压侧而导致不安全。 7、36V照明出线应设保护电器，导线截面的选择要与保护开关相配合。 8、井道照明管线如果明敷，应采用防火线缆和防火保护管，见《通用用电设备配电设计规范》GB 50055-93第3.3.7条规定。
关于电梯井道的照明设计问题 来源：本站浏览数：1252 发布时间：2009年3月13日 江苏省建设工程设计施工图审核中心许秀芳 一、相关规定 1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款规定：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。 2、《民用建筑电气设计规范》JGJ 16-2008第9.4.5条2款规定：“井道内应设置照明，且照度不应小于50 lx，并应符合下列要求：1）应在距井道最高点和最低点0.5m以内各装一盏灯，中间每隔不超过7m的距离应装设一盏灯，并应分别在机房和底坑设置控制开关； 2）轿顶及井道照明电源宜为36V；当采用220Ｖ时，应装设剩余电流动作保护器。” 二、设计中应考虑的问题 1、照明电压的选择：由于电梯井道属狭小工作场所，为保证施工及维修人员的安全，应优先采用36V安全电压；但当井道长度超过50m、接近或超过100m时，为减小电压损失确保照明质量，照明
电压应采用220V，这时，必须装设30mA瞬时动作的剩余电流保护装置（RCD），以防人身电击。 2、照明光源的选择：当采用36V照明时，唯一的选择是采用白炽灯，因为36V电压无法启辉荧光灯等气体放电光源。听说最近已有36V电压的紧凑型节能荧光灯问世，如果落实了，可优先选择。 3、白炽灯功率的选择：查照明设计手册，36V的白炽灯功率有15W、25W、40W、60W和100W五档，设计时宜采用60W。如采用100W，因为发热量大，灯头温度高，安装和使用时还应注意防火安全。 4、灯距问题：上述两个规范中，一个无灯距要求，另一个规定每隔7m设一盏灯，如此规定与要求井道照度达到50 lx的规定是不能同时满足的。因为通过计算，当采用60W白炽灯时，每隔3m设一盏灯方能基本满足该照度要求。 5、220V/36V照明变压器容量的确定：应按（井道长度÷3）×60W进行估算，再考虑0.8的功率因数。例如，当井道50m长时，需设1250VA的照明变压器。而且此变压器必须是安全隔离变压器。 6、36V照明出线不应设PE线。详见《建筑照明设计标准》GB 50034-2004第7.2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵入到特低电压侧而导致不安全。
15.4传动运输系统与电梯自动扶梯安装2006-12-02 16:36 分类：建筑电气设计与施工(个人版权作品) 字号：大大中中小小 15.4传动运输系统与电梯自动扶梯安装 15.4.1一般要求 传动运输系统一般采用电气联锁，联锁线应满足使用和安全的要求，并应可靠、简单、经济。本节适用于电动桥式起重机，电动梁式起重机，门式起重机和电动葫芦的配电。 联锁线有多种启动和停止方式。分别为：分别启动、部分延时启动、按工艺流程反方向顺序启动。同时停止、部分延时停止，从给料方向顺序停止等。启动与停止方式要符合运行需要和工艺要求及考虑节能等。 传动运输系统电动机启动时，电动机端子电压应符合要求，当多台同时启动不能满足要求时，应错开启动。传动运输系统联锁线控制方式的选择，应遵守下列规定： (1)当联锁机械少，独立性强时，宜在机旁分散控制。 (2)当传动运输系统的联锁机械较少或联锁机械多但功能上允许分段控制时，宜按系统或按流程分段就地集中控制。 (3)当联锁机械比较多，传输系统复杂时，可在控制室内集中控制，且宜采用可编程序控制器PC控制。 运输线的控制方式应结合工艺要求确定。可编程控制器具有较强的逻辑控制能力，可分析、判断实现顺序控制。它抗干扰能力强、价格便宜、使用方便，适用于大型复杂的传动运输系统。 控制箱（屏、台）面板上的电气元件，应按照控制顺序布置。一般控制系统宜设置显示机组工作状态的光信号；较复杂的控制系统宜设置模拟图。采用可编程控制器PC控制时，也可采用电子显示器。 一般设计原则是使用模拟图，便于观察、操作方便，适用于大型系统。 15.4.2传动运输系统 同一传动运输装置系统上的电气设备，宜由同一电源供电，若传动运输系统很长，可按工艺分成多段由同一电源的多回路供电。但远离主电源的个别功率较大的电动机，可由附近电源供电。当主回路和控制回路由不同线路或不同电源供电时，应设置联锁装置。 同一系统的电气设备，如果由多电源供电，其中无论哪一个电源出现故障，都会影响整个系统的使用。 传动运输系统需要装设联系信号，并应沿线设置启动预告信号。在值班室设置允许启动信号、运行信号及事故信号。在控制箱（屏、台）面上设置事故断电开关或自锁式按钮。在传动运
住宅楼梯电梯设计标准 一般性标准 6层：敞开楼梯*1 6+1层：敞开楼梯*1 7~9层：敞开楼梯*1+无障碍电梯*1 10~11层：敞开楼梯*1+无障碍电梯*1 11+1层：敞开楼梯*1+无障碍电梯*1 12~18层：封闭楼梯*1+消防电梯*1+无障碍电梯*1+屋顶联通 18+1层：封闭楼梯*1+消防电梯*1+无障碍电梯*1+屋顶联通 19~32层：剪刀楼梯（防烟）*1+消防电梯*1+无障碍电梯*1+屋顶联通（剪刀楼梯有时也会做成两个独立的防烟楼梯） 专业性标准 楼梯的设置标准： （1）楼梯梯段净宽不应小于1.10ｍ。六层及六层以下住宅，一边设有栏杆的梯段净宽不应小于1ｍ。 （2）楼梯踏步宽度不应小于0.26ｍ，踏步高度不应大于0.175ｍ。扶手高度不宜小于0.90ｍ。楼梯水平段栏杆长度大于0.50m时，其扶手高度不应小于1.05m。楼梯栏杆垂直杆件间净空不应大于0.11m。 （3）楼梯平台净宽不应小于楼梯梯段净宽，并不得小于1.20ｍ。楼梯平台的结构下缘至人行过道的垂直高度不应低于2ｍ。 （4）楼梯井宽度大于0.11ｍ时，必须采取防止儿童攀滑的措施。 防烟楼梯间的设置标准： （1）楼梯间入口处应设前室、阳台或凹廊。 （2）前室的面积，对公共建筑不应小于6 m2，与消防电梯合用的前室不应小于10m2；对于居住建筑不应小于4.5m2，与消防电梯合用前室的面积不应小于6 m2；对于人防工程不应小于10m2。 （3）前室和楼梯间的门均应为乙级防火门，并应向疏散方向开启。 消防电梯设置标准： （1）消防电梯宜分别设在不同的防火分区内。 （2）消防电梯间应设前室，其面积：居住建筑不应小于4.50m2；公共建筑不应小于6.00m2。当与防烟楼梯间合用前室时，其面积：居住建筑不应小于6.00m2；公共建筑不应小于10m2。（3）消防电梯间前室宜靠外墙设置，在首层应设直通室外的出口或经过长度不超过30m 的通道通向室外。 （4）消防电梯间前室的门，应采用乙级防火门或具有停滞功能的防火卷帘。 （5）消防电梯的载重量不应小于800kg。 （6）消防电梯井、机房与相邻其它电梯井、机房之间，应采用耐火极限不低于2.00h的隔墙隔开，当在隔墙上开门时，应设甲级防火门。 （7）消防电梯的行驶速度，应按从首层到顶层的运行时间不超过60s计算确定。 （8）消防电梯轿厢的内装修应采用不燃烧材料。
电梯井道照明线路开关的选择 随着城市现代化的快速发展，高层建筑物的数量越来越多，安装电梯已经成为高层建筑物的重要基础设施。电梯井道内照明线路的布置及其开关的选择直接影响着电梯的正常运行，关系着建筑物的使用性能。文章通过借助工程实例对电梯井道内照明配电干线的开关选择进行分析，以期为相关人员提供可借鉴价值。 标签：电梯井道；照明线路；微型断路器 随着高层建筑物的民用、商用范围逐渐扩大，电梯的使用频率大大增加。以“民用建筑电气设计规范（JGJ16-2008）”中对电梯井道照明作出的规定为依据[1]，应设置≥50lx的照度，且满足：（1）于电梯井道两端0.5m范围内分别设置盏灯，并以7m为间隔在整条井道内设置盏灯，照明线路的控制开关应设置在井道底坑以及井道顶部的机房内；（2）照明电源在通常情况下应设置为36V，在实际情况要求220V的情况下应设置动作保护器对剩余电流进行控制。在高层建筑物中，应以计算电流作为其电梯井道照明线路开关的选择标准，并对导线进行布置。此外，对于≥30层高的建筑物，应从多方面考虑到电压损失、过负荷保护、灯具特征以及短路保护等因素以确保线路照明正常运作。 1 工程实例 文章以某层高为31层的建筑物为研究对象，该建筑物层间距为3m。整栋建筑的配电室设置在地下一层，公共用电由容量为630kV A、长铜母线3（80×80）+1×（63×6.3）的两个室外变箱控制，且均以电源380/220V、规格ZRYJV22-4×150mm2的电缆线连接地下一层的配电柜。其中，线路1长50m，线路2长100m，通过配电柜分配，两路分别连接风机、应急照明灯具。该电梯井道内的应急照明线路为两根NHYJV型号的电缆线路，以树干式结合放射式的方式提供电源，规格4×35+1×16mm2。在电梯井道内以四层为间隔装置应急双电源切换箱，并装置专门的一双电源切换箱于建筑物顶部负责照明，其回路包括航空障碍灯、电梯井道照明、井道插座、机房照明与插座等，其中利用容量500V A、220/36V的变压器负责电梯井道照明回路的供电需求，并以干线T接的方式将其与供电干线连接，确保供电正常。在电梯井道两端0.5m范围内装置灯具一盏，以建筑物奇数层作为装置灯具的标准，每奇数层各一盏，共17盏，照明灯选择功率13W、光通量900的紧凑型节能灯。 2 电梯井道照明线路开关的选择 由于电梯井道照明线路在工作过程中具有一定的不稳定性，且容易受到其他外部因素的影响，如用电量过大或线路短路等问题，因此，在对其进行保护时应考虑到过负荷、短路等因素，并确保照明灯具的启动电流不会对其造成影响[2]。 2.1 电梯井道照明线路保护的控制

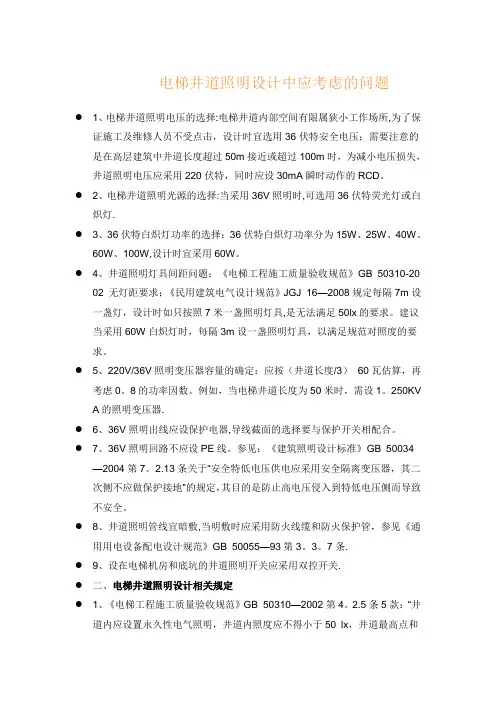

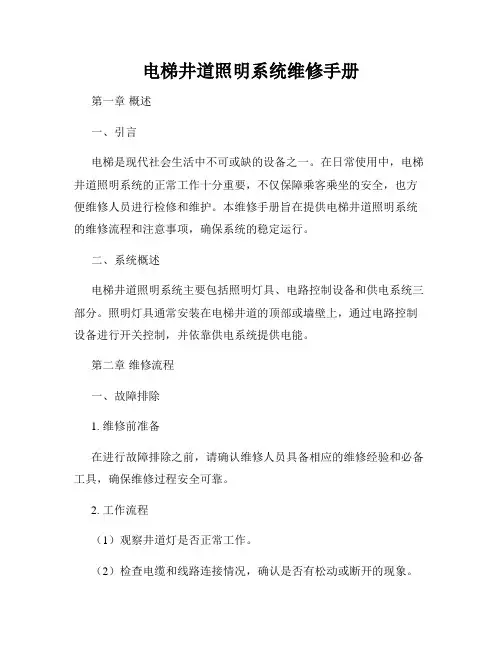

电梯井道照明设计中应考虑的问题 ●1、电梯井道照明电压的选择：电梯井道内部空间有限属狭小工作场所，为 了保证施工及维修人员不受点击，设计时宜选用36伏特安全电压；需要注意的是在高层建筑中井道长度超过50m接近或超过100m时，为减小电压损失，井道照明电压应采用220伏特，同时应设30mA瞬时动作的RCD。 ●2、电梯井道照明光源的选择：当采用36V照明时，可选用36伏特荧光灯或 白炽灯。 ●3、36伏特白炽灯功率的选择：36伏特白炽灯功率分为15W、25W、40W、6 0W、100W，设计时宜采用60W。 ●4、井道照明灯具间距问题：《电梯工程施工质量验收规范》GB 50310-2002 无灯距要求；《民用建筑电气设计规范》JGJ 16-2008规定每隔7m设一盏灯，设计时如只按照7米一盏照明灯具，是无法满足50lx的要求。建议当采用60W白炽灯时，每隔3m设一盏照明灯具，以满足规范对照度的要求。 ●5、220V/36V照明变压器容量的确定：应按（井道长度/3）×60瓦估算，再 考虑0.8的功率因数。例如，当电梯井道长度为50米时，需设1.250KVA的照明变压器。 ●6、36V照明出线应设保护电器，导线截面的选择要与保护开关相配合。 ●7、36V照明回路不应设PE线。参见：《建筑照明设计标准》GB 50034-200 4第7.2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵入到特低电压侧而导致不安全。
