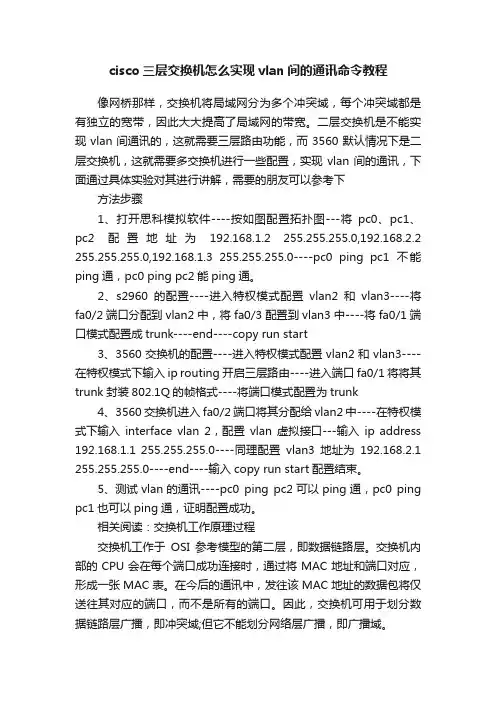

cisco三层交换机怎么实现vlan间的通讯命令教程像网桥那样，交换机将局域网分为多个冲突域，每个冲突域都是有独立的宽带，因此大大提高了局域网的带宽。
二层交换机是不能实现vlan间通讯的，这就需要三层路由功能，而3560默认情况下是二层交换机，这就需要多交换机进行一些配置，实现vlan间的通讯，下面通过具体实验对其进行讲解，需要的朋友可以参考下方法步骤1、打开思科模拟软件----按如图配置拓扑图---将pc0、pc1、pc2配置地址为192.168.1.2 255.255.255.0,192.168.2.2 255.255.255.0,192.168.1.3 255.255.255.0----pc0 ping pc1不能ping通，pc0 ping pc2能ping通。
2、s2960的配置----进入特权模式配置vlan2和vlan3----将fa0/2端口分配到vlan2中，将fa0/3配置到vlan3中----将fa0/1端口模式配置成trunk----end----copy run start3、3560交换机的配置----进入特权模式配置vlan2和vlan3----在特权模式下输入ip routing开启三层路由----进入端口fa0/1将将其trunk封装802.1Q的帧格式----将端口模式配置为trunk4、3560交换机进入fa0/2端口将其分配给vlan2中----在特权模式下输入interface vlan 2，配置vlan虚拟接口---输入ip address 192.168.1.1 255.255.255.0----同理配置vlan3地址为192.168.2.1 255.255.255.0----end----输入copy run start配置结束。
5、测试vlan的通讯----pc0 ping pc2可以ping通，pc0 ping pc1也可以ping通，证明配置成功。

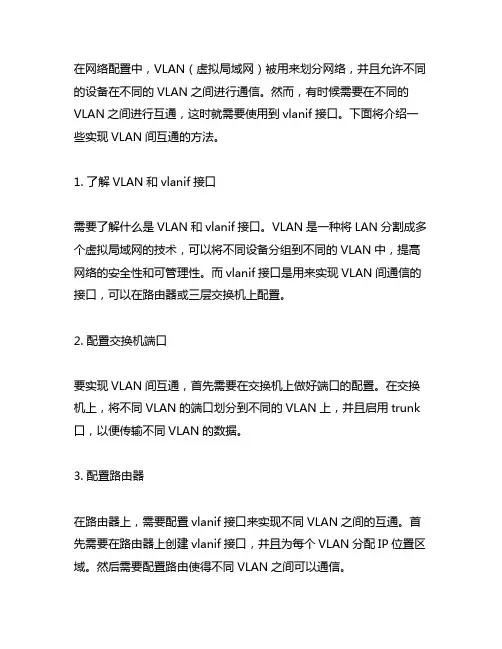

在网络配置中，VLAN（虚拟局域网）被用来划分网络，并且允许不同的设备在不同的VLAN之间进行通信。
然而，有时候需要在不同的VLAN之间进行互通，这时就需要使用到vlanif接口。
下面将介绍一些实现VLAN间互通的方法。
1. 了解VLAN和vlanif接口需要了解什么是VLAN和vlanif接口。
VLAN是一种将LAN分割成多个虚拟局域网的技术，可以将不同设备分组到不同的VLAN中，提高网络的安全性和可管理性。
而vlanif接口是用来实现VLAN间通信的接口，可以在路由器或三层交换机上配置。
2. 配置交换机端口要实现VLAN间互通，首先需要在交换机上做好端口的配置。
在交换机上，将不同VLAN的端口划分到不同的VLAN上，并且启用trunk 口，以便传输不同VLAN的数据。
3. 配置路由器在路由器上，需要配置vlanif接口来实现不同VLAN之间的互通。
首先需要在路由器上创建vlanif接口，并且为每个VLAN分配IP位置区域。
然后需要配置路由使得不同VLAN之间可以通信。
4. 配置ACL（访问控制列表）为了增强网络安全性，可以在路由器上配置ACL来控制不同VLAN之间的流量。
ACL可以控制不同VLAN之间的通信权限，可以设置不同的规则来限制流量。
5. 测试需要对配置的效果进行测试。
可以通过不同VLAN的设备进行ping测试或者进行其他数据传输测试，确保不同VLAN之间可以正常通信。
总结：通过上述方法，可以实现VLAN间的互通。
首先要在交换机上做好VLAN的划分和trunk口的配置，然后在路由器上配置vlanif接口以及路由和ACL，最后进行测试。
只有通过严谨的配置和测试，才能确保不同VLAN之间的正常通信。
VLAN（Virtual Local Area Network）技术是一种能够将局域网进行分割的技术。
通过这项技术，可以将网络中的不同设备进行归类并进行有效管理，从而提高网络的可管理性和安全性。

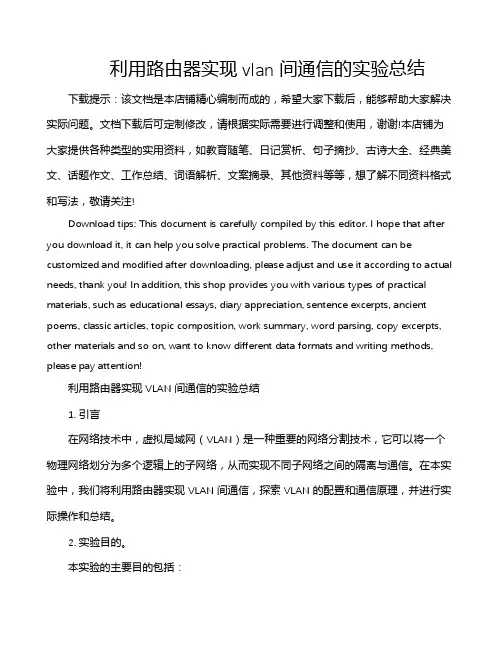

利用路由器实现vlan间通信的实验总结下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!利用路由器实现 VLAN 间通信的实验总结1. 引言在网络技术中，虚拟局域网（VLAN）是一种重要的网络分割技术，它可以将一个物理网络划分为多个逻辑上的子网络，从而实现不同子网络之间的隔离与通信。
三层交换机实现vlan间通信工作原理
三层交换机实现VLAN间通信的工作原理如下：
1. 利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。
2. 三层交换机给接口配置IP地址，采用SVI（交换虚拟接口）的方式实现VLAN间互连。
SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP 地址。
3. 三层交换机通过直连路由实现不同VLAN之间的互相访问。
为三层设备的接口配置IP地址，并且激活该端口，三层设备会自动产生该接口IP所在网段的直连路由信息。
4. 在交换网络中，通过VLAN对一个物理网络进行了逻辑划分，不同的VLAN之间是无法直接访问的，必须通过三层的路由设备进行连接。
一般利用路由器或三层交换机来实现不同VLAN之间的互相访问。
以上是三层交换机实现vlan间通信的工作原理，仅供参考，建议咨询专业人士获取更多信息。
实验三实现VLAN间的通信一、通过路由器实现vlan间通信(单臂路由)实验拓扑图【准备知识】在路由器与交换机的端口上配置子接口，每个子接口的IP地址是每个VLAN的网关地址（也可以理解为下一跳地址），并在子接口上封装802.1Q协议。
也可以封装ISL协议（cisco专用协议，不兼容802.1Q）。
【实验步骤】1、交换机配置如下：Switch>enSwitch#conf tSwitch(config)#vlan 2Switch(config-vlan)#vlan 3Switch(config-vlan)#exitSwitch(config)#int fa0/2Switch(config-if)#sw ac vlan 2 //switchport access vlan 2的简写，端口fa0/2划到vlan 2中Switch(config-if)#int fa0/3Switch(config-if)#sw ac vlan 3Switch(config-if)#exitSwitch(config)#int fa0/1Switch(config-if)#switchport mode trunk //设置f0/1端口为trunk模式2、路由器配置如下：Router>enRouter#conf tRouter(config)#int fa0/0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int f0/0.1Router(config-subif)#encapsulation dot1q 2 //封装协议802.1Q,2为vlan 2 Router(config-subif)#ip address 192.168.1.1 255.255.255.0Router(config-subif)#exitRouter(config)#int f0/0.2Router(config-subif)#encapsulation dot1q 3 //封装协议802.1Q,3为vlan 3 Router(config-subif)#ip address 192.168.2.1 255.255.255.0Router(config-subif)#exitRouter(config)#【检测实验结果】VLAN 2中的pc1能ping 通VLAN 3中的pc2。

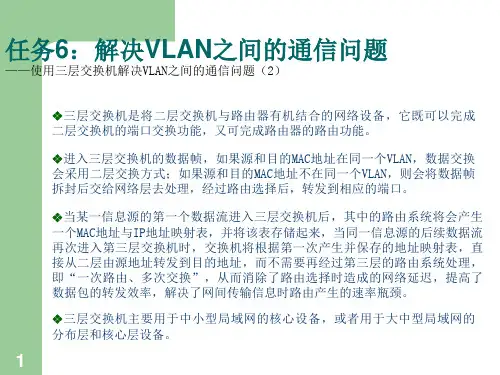

三层交换机实现VLAN间通信三层交换机可以实现VLAN间通信，即不同VLAN之间的主机可以互相通信。
下面将从三层交换机的原理、实现方法以及优缺点等方面进行详细介绍。
三层交换机是在二层交换机的基础上增加了三层功能，即支持IP协议栈的路由功能。
它可以实现不同VLAN间的通信，通过将不同VLAN的信号进行路由处理，使得主机在不同VLAN间可以进行通信，实现了虚拟局域网之间的互通。
实现VLAN间通信的方法有两种：静态路由和动态路由。
静态路由是通过手动配置交换机的路由表来实现VLAN间通信。
管理员需要手动配置交换机上每个子网的网关地址，并设置路由表，指明从哪个接口出去到达目标VLAN。
这种方法配置简单，但不适合规模较大的网络，因为需要手动维护路由表。
动态路由是通过使用动态路由协议，如OSPF、RIPv2等，来自动学习和更新路由表，实现自动的VLAN间通信。
这种方法适合规模较大的网络，因为可以自动更新路由表，减少管理员的配置工作。
1. 提高网络性能：通过实现VLAN间的通信，可以减少广播域的范围，减少广播报文的传输，提高网络性能。
2. 增强网络安全性：通过划分不同的VLAN，可以实现不同VLAN的隔离，阻止不同VLAN间的流量传播，增强网络的安全性。
3. 提供灵活性：通过使用三层交换机的路由功能，可以将不同的VLAN划分到不同的子网中，提供更灵活的网络管理和更好的资源利用。
1. 成本较高：相比于二层交换机，三层交换机的成本较高，对于小型网络来说可能不划算。
2. 复杂性：三层交换机的配置相对复杂，需要管理员具备一定的网络知识和技能才能正确配置。
三层交换机可以实现VLAN间通信，通过路由功能将不同VLAN的信号进行路由处理，从而实现虚拟局域网之间的互通。
不同的实现方法有静态路由和动态路由，优点包括提高网络性能、增强网络安全性和提供灵活性，缺点包括成本较高和配置复杂。
工业网络技术课程标准成都市技师学院2014年2月一、课程名称《工业网络技术》二、课程管理系、部及教研室：电气与自动化系电路与电子教研室三、教材版本劳动版四、适用专业、使用范围（预备技师）修业年限一学期执笔：王文川审核：审批：内容一、课程的性质和内容：本课程是机电一体化预备技师的必修课。
本课程的任务是从应用为目的出发，通过对网络组建，网络管理及网络服务等多方面的内容的学习，掌握企业网络拓补结构设计，网络设备选购以及IP地址的规划，掌握管理路由器与交换机的基本方法及维护，理解企业网络中方便网络管理员管理企业网络，理解企业网的远程接入技术。
二、课程的任务和总要求:本着由浅入深，由特殊到一般的原则，强调理论结合实验。
在教学过程中，本着实事求是的科学态度，培养学生良好的职业道德、创新意识和精神以及分析问题和解决问题的能力。
本课程中采用板书教学结合多媒体教学手段、课堂讨论等多种方法，提高教学效果。
在实践教学方面，通过实验教学实际操作，培养学生系统分析和解决实际问题的能力，并掌握软件调试、硬件检测的实际操作能力。
二、教学中应注意的问题: 强调理论结合实验，着重提高学生的实际操作能力。
三、学时分配表:三．课程教学内容要点(一)模块一网络组建准备阶段任务1、设计网络拓补结构：组建企业网，合理规划网络拓补结构式首要任务。
网络拓补结构分为三层：接入层、汇聚层、核心层。
根据层次化网络设计的思想选择相应的网络设备。
任务2、IP地址规划：要进行IP地址规划，需要结合各部门计算机终端数量，互联网络设备数量等来划分子网，根据子网分的方法，选用各类内网地址。
要求：了解层次化网络的设计，掌握如何选测网络设备。
（二）模块二实施网络任务1、网络布线阶段：网络布线是一个综合工程，需要了解各种网络传输介质的性能，网络接口的类型及综合布线系统的相关知识。
任务2、连接到网络设备控制台：路由器、交换机没有输入输出设备，要配置路由器、交换机需要通过控制终端设备来实现。

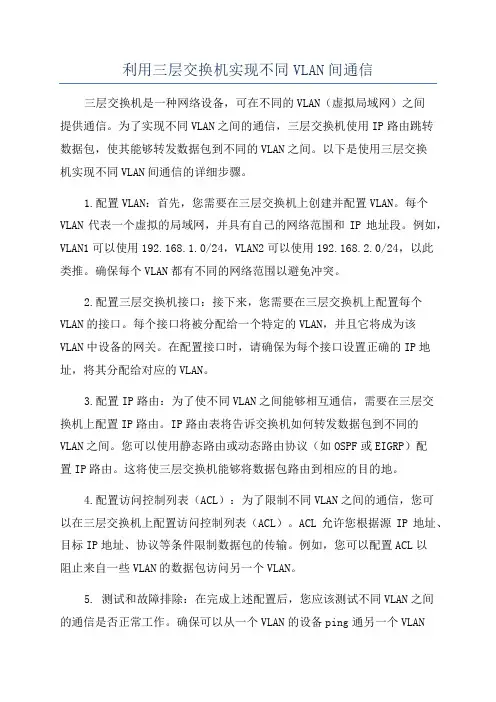

通过三层交换机实现不同VLAN间互相通信虚拟局域网（VLAN）是一种将网络设备划分为逻辑上相互隔离的网络的方法。
通过使用三层交换机，可以实现不同VLAN之间的互相通信。
三层交换机是一种在第三层网络层上工作的网络设备，它可以识别和转发IP数据包。
实现不同VLAN之间互相通信的方法是通过三层交换机上的路由功能。
三层交换机可以连接多个VLAN，并通过路由表来决定将数据包转发到哪个VLAN。
以下是实现这种通信的步骤：1.VLAN划分：首先需要将网络设备划分为不同的VLAN。
每个VLAN可以看作是一个逻辑上的独立网络，在这个网络中的设备可以互相通信。
2.配置三层交换机：将三层交换机连接到各个VLAN，并配置每个VLAN的IP地址。
每个VLAN应该有一个唯一的IP地址段，以便在进行路由转发时能够区分不同的VLAN。
3.配置路由表：在三层交换机上配置路由表，以便能够将数据包从一个VLAN路由到另一个VLAN。
路由表通常包含有关目的IP地址和相关出口接口的信息。
4.配置静态路由：如果有多个三层交换机连接了不同的VLAN，而且需要在它们之间进行路由转发，那么需要配置静态路由。
静态路由是在网络管理员手动配置的路由表条目，用于指定将数据包发送到哪个接口。
5.配置默认路由：在三层交换机上配置默认路由，以便在无法找到与目标IP地址匹配的路由表项时，将数据包发送到默认的出口接口。
通过上述步骤，不同VLAN之间的通信就可以成功实现。
当设备位于不同的VLAN时，它们可以使用其相应的VLANIP地址进行通信。
三层交换机将根据路由表中的信息决定将数据包转发到哪个VLAN，并在目标VLAN 中将数据包交付给目标设备。
总结起来，通过三层交换机实现不同VLAN间互相通信的步骤包括VLAN划分、配置三层交换机、配置路由表、配置静态路由和配置默认路由。
通过这种方法，可以实现不同VLAN之间的隔离和互相通信，增强网络的灵活性和安全性。
实现相同VLAN间通信和不同VLAN间通信原理1. 引言VLAN（Virtual Local Area Network）是一种在局域网中实现逻辑划分的技术，它能够将一个物理网络划分成多个逻辑上的独立网络，从而实现不同网络设备的管理和隔离。
在实际网络中，我们需要实现不同VLAN间的通信以及相同VLAN间的通信，接下来我们将深入探讨这两种通信的原理和实现方式。
2. 相同VLAN间通信的原理在同一个VLAN中的设备能够直接通信的原理主要是基于二层交换机的学习和转发功能。
当设备发送数据包时，源MAC位置区域和VLAN ID被交换机记录在其转发表中，当其他设备发送数据包到同一VLAN中的目的设备时，交换机会根据转发表将数据包直接转发给目的设备。
3. 实现相同VLAN间通信要实现相同VLAN间的通信，首先需要确保这些设备都已经配置在同一个VLAN下。
需要确保二层交换机已经学习并记录了这些设备的MAC位置区域。
只需简单地发送数据包，交换机会自动根据学习到的MAC位置区域进行转发，从而实现相同VLAN间的通信。
4. 不同VLAN间通信的原理在不同VLAN间通信的实现中，通常会用到交换机的路由功能，这是因为不同VLAN之间是隔离的，需要通过路由器进行通信。
路由器能够实现不同VLAN间的通信是因为路由器具有三层转发功能，它能够根据IP位置区域对数据包进行转发，而不是像二层交换机一样只能根据MAC位置区域进行转发。
5. 实现不同VLAN间通信要实现不同VLAN间的通信，首先需要在路由器上创建不同的子接口，并为每个子接口分配一个IP位置区域，这些IP位置区域分别属于不同的子网。
接着需要在交换机上配置端口的Trunk模式，以便将多个VLAN的数据包传输到路由器上。
需要在路由器上配置VLAN间的路由策略，使得不同VLAN之间的数据包可以互相转发。
这样就能够实现不同VLAN间的通信了。
6. 总结与回顾通过本文的讨论，我们了解了相同VLAN间通信和不同VLAN间通信的原理和实现方式。
