3、测量T20e/11触点电压，查阅手册54/2,标准参数为“+B”，用万用表分别连接该点与蓄电池正极，测得电压为0V。结果异常。检查搭铁点639连接情况，连接脱落。
1.保险丝SB15损坏
2.保险丝SC7损坏
3.搭铁点639脱落
怠速熄火
J538燃油泵控制单元
检查J538供电与搭铁
1、 测量T10p/1触点电压，查阅手册18/18,标准参数为“+B”，用万用表分别连接该点与搭铁，测得电压为“0V”。结果异常。检查保险丝SC36两端触点电压，查阅手册18/3，标准参数为“+B”，用万用表分别连接该点与搭铁，测得电压分别为+B、0V。结果异常。
现象
作业项目
测试要点
过程记录及结果分析
故障点
起动机无法运转
1.起动机供电线路
1.检查J710供电及线路
测量1#端子电压，查阅手册，18/2，标准参数“B+”。用万用表测量该点与搭铁点电压为0V，结果异常。
检查SC10供电
测量保险丝SC10两端电压，查阅手册18/3标准参数为“B+”。用万用表分别测量两端与负级间电压为12V和0V，测量结果异常。
继电器J329损坏
测量J329，3#端子电压，查阅手册18/3,标准参数“B+”。用万用表测量改点与搭铁点电压为0V，结果异常。
继电器J329到保险丝SB30损坏
测量保险丝SB30两端电压，查阅手册18/5，标准参数为“B+”，用万用表分别测量两点与搭铁点间电压为12V和0V。结果异常。
保险丝SB30损坏
1、检查ECU供电及搭铁
用公母线连接保险丝SB13的针孔与针脚两端，用万用表测量两引线间电压为B+,用公母线连接保险丝SC10的针孔与针脚两端，用万用表测量两引线间电压为B+,用万用表连接蓄电池正极至搭铁点645，查阅手册18/6，标准参数为B+，测得电压为
保险丝SB13损坏
保险丝SC10损坏
搭铁点645脱落
2、检查J519的供电与搭铁
用公母线连接保险丝SB25的针孔与针脚两端，用万用表测量两引线间电压为B+。检测保险丝SB5的好坏，测得两端电压为 。检测保险丝SB26的好坏，测得两端电压为 。用万用表连接蓄电池正极至搭铁点687、42、639，查阅手册1/4、1/6、1/7，标准参数为B+，测得电压为
1.检查G186两端的电压
查阅手册18/8,标准参数为12V
用万用表测量两端的电压为0v
T6as/3或T6as/5连接脱落
2.检查节气门位置传感器
查阅手册18/8，标准参数为5v
用万用表检查电压为0v
T6as/1或T6as/2或T6as/4连接脱落
检查油门踏板位置传感器
1.检查油门踏板位置传感器的供电
测量1#端子电压，查阅手册18/2，标准参数为“B+”，用万用表测量该端子与搭铁电压为0V。结果异常。
J682,1#与保险丝SC10线路断路
测量保险丝SC10两端电压，查阅手册18/3，标准参数为“B+”，用万用表分别测量端子与搭铁电压为12V和0V，结果异常。
保险丝SC1O损坏
检查J329，5#供电，查阅手册18/3，标准参数“B+”，用万用表测量该点与搭铁电压为0V测量结果异常。
测量保险丝SB10两端触点电压：
查阅手册18/5标准参数为“+B” 用万用表测量SB10两端电压分别为0V ,12V
T14a插接器脱落
保险丝SB10损坏
燃油系统
1、检查喷油信号
用示波器检查1缸喷油信号，探针连接T8y/1触点及蓄电池负极，调整示波器检测，分析波形，结果正常。
2、检查喷油器
测量一缸喷油器电阻，查阅手册18/12，标准参数为２Ω，用万用表连接T8y/1、T8y/2针脚测量其电阻,测得数值为2Ω，依次检查2、3、4缸喷油器
保险丝SC10到继电器1#端子线路断路
保险丝S10损坏
检查J329，5#供电，查阅手册18/3，标准参数“B+”，用万用表测量该点与搭铁电压为0V测量结果异常。
继电器J329损坏
测量J329，3#端子电压，查阅手册18/3,标准参数“B+”。用万用表测量改点与搭铁点电压为0V，结果异常。
继电器J329到保险丝SB30损坏
用万用表测量供电电压为0v
2.检查保险丝SC16
查阅手册1/3,a标准参数为12v
用万用表检查电压为0v
保险丝SC16损坏
3.检查J764搭铁
查阅手册1/8,标准参数为12v
用万用表测量该点到B+的电压为0v
搭铁点639连接脱落
检查制动灯信号
检查制动灯信号开关
1.检查检查制动灯信号开关插接器连接情况
测量保险丝SB30两端电压，查阅手册18/5，标准参数为“B+”，用万用表分别测量两点与搭铁点间电压为12V和0V。结果异常
保险丝SB30损坏
继电器1#，3#与蓄电池正极连接，2#与蓄电池负极连接，用万用表测量5#端子电压为0V，查阅手册18/2，标准参数为“B+”。结果异常
继电器J329损坏
二、启动控制电路
测量保险丝SB30两端电压，查阅手册18/5，标准参数为“B+”，用万用表分别测量两点与搭铁点间电压为12V和0V。结果异常。
保险丝SB30损坏
继电器1#，3#与蓄电池正极连接，2#与蓄电池负极连接，用万用表测量5#端子电压为0V，查阅手册18/2，标准参数为“B+”。结果异常
继电器J710损坏
2、检查J682及线路
4、测量T10p/6触点电压，查阅手册18/18,标准参数为“+B”，用万用表分别连接该点与蓄电池正极，测得电压为0V。结果异常。检查搭铁点78连接情况，连接脱落。
5、检查燃油泵插接器连接情况，连接脱落。
1.保险丝SC36损坏
2.保险丝SC10损坏
3.搭铁点295脱落
4.搭铁点78脱落Hale Waihona Puke Baidu
5.燃油泵插接器连接脱落
保险丝SB25损坏
保险丝SB5损坏
保险丝SB26损坏
搭铁点687损坏
搭铁点42损坏
搭铁点639损坏
三.起动信号电路
检查J743供电与搭铁（P挡）
1、测量T20m/13触点电压，查阅手册37/2,标准参数为“+B”，用万用表分别连接该点与搭铁，测得电压为“0V”。结果异常。检查保险丝SC21两端触点电压，查阅手册56/20，标准参数为“+B”，用万用表分别连接该点与搭铁，测得电压分别为+B、0V。结果异常
继电器1#，3#与蓄电池正极连接，2#与蓄电池负极连接，用万用表测量5#端子电压为0V，查阅手册18/2，标准参数为“B+”。结果异常
继电器J682损坏
3、检查J329及线路
测量3#端子电压，查阅手册18/3，标准参数为“B+”，用万用表测量该端子与搭铁电压为0V，结果异常。
J329，3#与保险丝SB30间线路断路
检查J533供电与搭铁
1、测量T20e/1触点电压，查阅手册54/2,标准参数为“+B”，用万用表分别连接该点与搭铁，测得电压为“0V”。结果异常。检查保险丝SB15两端触点电压，查阅手册56/9，标准参数为“+B”，用万用表分别连接该点与搭铁，测得电压分别为+B、0V。结果异常。
2、测量T20e/14触点电压，查阅手册54/2,标准参数为“+B”，用万用表分别连接该点与搭铁，测得电压为0V。结果异常。检查保险丝SC7两端触点电压，查阅手册56/15，标准参数为“+B”，用万用表分别连接该点与搭铁，测得电压分别为+B、0V。分别为+B、0V。结果异常。
保险丝SC21损坏
2、测量T20m/18、T20m/11触点电压，查阅手册37/2,标准参数为“+B”，用万用表分别连接该点与搭铁，测得电压为“0V”。结果异常。检查保险丝SB6两端触点电压，查阅手册56/4，标准参数为“+B”，用万用表分别连接该点与搭铁，测得电压分别为+B、0V。结果异常。
.保险丝SB6损坏

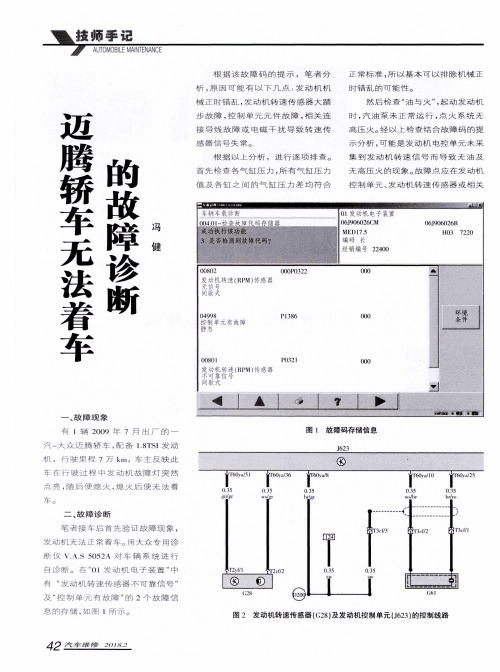

起动机正常运转，发动机无着火征兆
点火系统
1.检查点火信号
测量T4bh/3触点信号：
查阅手册18/7标准参数为0-5V用示波器测量该点与搭铁间波形
2.检查点火线圈供电，搭铁
测量T4bh/1触点电压：
查阅手册18/7标准参数为“+B” 用万用表测量该点与搭铁间电压为0V
测量T14a/5触点电压：
查阅手册18/7标准参数为“+B” 用万用表测量该点与搭铁间电压为0V
2、测量T10p/3触点电压，查阅手册18/18,标准参数为“+B”，用万用表分别连接该点与搭铁，测得电压为“0V”。结果异常。检查保险丝SC10两端触点电压，查阅手册18/3，标准参数为“+B”，用万用表分别连接该点与搭铁，测得电压分别为+B、0V。结果异常。
3、测量T10p/5触点电压，查阅手册18/18,标准参数为“+B”，用万用表分别连接该点与蓄电池正极，测得电压为0V。结果异常。检查搭铁点295连接情况，连接脱落。
3、测量T20m/16、T20m/19触点电压，查阅手册37/2,标准参数为“+B”，用万用表分别连接该点与蓄电池正极，测得电压为0V。结果异常。检查搭铁点673连接情况，连接脱落。
搭铁点673脱落
检查起动信号
检查电子转向柱锁止装置控制单元J764
1.检查J764供电电压
查阅手册1/8,标准参数为12v
查阅手册18/8,标准参数为5v
用万用表测量两端的电压为0v
T6q/2或T6q/5连接脱落
2.检查油门踏板位置传感器的信号
查阅手册18/8,标准参数为5v
用万用表测量两端的电压为0v
T6q/1或T6q/6或T6q/3或T6q/4连接脱落
怠
速
抖
动
检
查
点
火
喷
油
系
统
1.读取发动机故障码
2.尾气分析
1.读取发动机故障码。有码根据故障码检查。无码做尾气检测。
2.尾气检测，分析尾气数据。
（1)混合气过浓
1.点火线圈插接器脱落
2.火花塞损坏
（2）混合气过稀
1.喷油嘴插接器连接脱落
2.喷油嘴损坏
加
速
不
良
检查节气门控制电路和油门踏板控制电路
检查节气门与ECU连接
喷油器损坏
3、检查J538供电及搭铁
用公母线连接保险丝SC36的针孔与针脚两端，用万用表测量两引线间电压为 ，用万用表连接保险丝SA6供电端至搭铁，查阅手册18/3，标准参数为B+，测得电压为 ，用万用表连接蓄电池正极至SA6另一端，测得电压为
保险丝SC36损坏
保险丝SA6损坏
怠
速
熄
火
J533数据总线诊断接口
