触发双向可控硅调压电路

3. 双向可控硅调光电路分析左图是一个典型的双向可控硅调光器电路，电位器POT1和电阻R1、R2 与电容C2构成移相触发网络，当C2的端电压上升到双向触发二极管D1的阻断电压时，D1击穿，双向可控硅TRIAC被触发导通，灯泡点亮。

调节POT1可改变C2的充电时间常数，TRAIC的电压导通角随之改变，也就改变了流过灯泡的电流，结果使得白炽灯的亮度随着POT1的调节而变化。

POT1上的联动开关SW1在亮度调到最暗时可以关断输入电源，实现调光器的开关控制。

可控硅可控硅一旦被触发导通后，将持续导通到交流电压过零时才会截止。

可控硅承担着流过白炽灯的工作电流，由于白炽灯在冷态时的电阻值非常低，再考虑到交流电压的峰值，为避免开机时的大电流冲击，选用可控硅时要留有较大的电流余量。

触发电路触发脉冲应该有足够的幅度和宽度才能使可控硅完全导通，为了保证可控硅在各种条件下均能可靠触发，触发电路所送出的触发电压和电流必须大于可控硅的触发电压UGT与触发电流I GT的最小值，并且触发脉冲的最小宽度要持续到阳极电流上升到维持电流（即擎住电流I L）以上，否则可控硅会因为没有完全导通而重新关断。

保护电阻 R2是保护电阻，用来防止POT1调整到零电阻时，过大的电流造成半导体器件的损坏。

R2太大又会造成可调光范围变小，所以应适当选择。

功率调整电阻 R1决定白炽灯可调节到的最小功率，若不接入R1，则在POT1调整到最大值时，白炽灯将完全熄灭，这在家庭应用中会造成一定不便。

接入R1后，当POT1调整到最大值时，由于R1的并联分流作用，仍有一定电流给C2充电，实现白炽灯的最小功率可以调节，若将R1换为可变电阻器，则可实现更精确的调节，以确保量产的一致性。

同时R1还有改善电位器线性的作用，使灯光变化更适合人眼的感光特性。

电位器小功率调光器一般都选择带开关的电位器，在调光至最小时可以联动切断电源，这种电位器通常分为推动式（PUSH）和旋转式（ROTARY ）两种。

双向可控硅调光电路原理1. 双向可控硅(Triac)简介双向可控硅是一种常用于交流电路中的半导体开关，它可以实现对交流电的调光控制。

Triac具有两个控制极，一个是主极，另一个是副极。

通过对两个控制极施加正弦波信号，Triac可以实现在每个交流周期内将电流进行截断。

（1）基本原理双向可控硅调光电路的基本原理是通过控制Triac的导通角来控制交流电的通断。

当Triac导通时，交流电可以通过，灯光亮度较高；当Triac截断时，交流电无法通过，灯光亮度较低。

通过改变控制Triac的导通角，可以实现对灯光的调光控制。

（2）控制电路控制电路主要由电阻、电容、双向可控硅、触发电压主机以及触发电压控制主机等组成。

控制电路的作用是接收外部控制信号，并将其转化为适合Triac控制的触发电压。

具体来说，当外部调光信号为低电平时，控制电路将触发电压控制主机输出低电平信号，使Triac截断；当外部调光信号为高电平时，控制电路将触发电压控制主机输出高电平信号，使Triac导通。

（3）调光原理当外部调光信号改变时，调光控制信号将通过控制电路传达给Triac，从而改变Triac的导通角，进而改变灯光的亮度。

也就是说，通过改变外部调光信号，即可实现对灯光亮度的调节。

3.优缺点- 控制灵敏度高：通过控制Triac导通角来控制灯光亮度，具有较高的调光精度和控制灵敏度。

-调光范围广：可根据不同的需求实现大范围的调光，满足不同场景的照明需求。

-结构简单：电路结构简单，成本低，易于实现。

然而，双向可控硅调光电路也存在一些限制：-电磁干扰：由于双向可控硅是通过接通交流电进行控制的，因此在一些灯光调光场景中可能会产生较大的电磁干扰。

-无功功率损耗：在调光过程中，双向可控硅会引入无功功率损耗，降低照明效率。

总结：双向可控硅调光电路通过控制Triac的导通角来实现照明灯光的调光控制。

它由双向可控硅和控制电路组成，通过控制电路接收外部调光信号，并将其转化为触发电压，进而改变Triac的导通角，从而实现对灯光亮度的调节。

双向可控硅控制电路引言：双向可控硅（Bidirectional Thyristor），简称BTT，是一种半导体器件，常用于交流电源的开关控制电路。

本文将介绍双向可控硅控制电路的工作原理、应用领域以及设计要点。

一、工作原理双向可控硅是一种四层或五层PNPN晶体管结构，具有双向导电特性。

它通过控制控制极和门极之间的电压，实现对电流的控制。

双向可控硅的工作原理与单向可控硅相似。

当控制极为正向，或门极和控制极间有正向的压力时，双向可控硅将变为正向导通的状态。

当控制极为反向，或门极和控制极间有反向的压力时，双向可控硅将变为反向导通的状态。

双向可控硅在交流电路中的应用较为广泛。

其常见的控制模式有两种：半波控制和全波控制。

在半波控制中，只有交流电的一个半周期通过可控硅；而在全波控制中，交流电的两个半周期均能通过可控硅。

二、应用领域1. 交流电调光双向可控硅在家庭照明和舞台灯光等场合中被广泛应用于交流电调光控制。

通过改变双向可控硅的导通时长和导通角，可以实现对灯光亮度的调整，满足不同场合的照明需求。

2. 交流电机调速由于典型的交流电机是不能直接调速的，因此需要通过双向可控硅控制电路来实现调速。

通过改变双向可控硅的导通和断开时间，可以控制交流电机的转速。

3. 交流电能控制双向可控硅在交流电能控制领域有着广泛应用。

通过双向可控硅控制电路，可以实现对交流电能的开关调节，提高电能的利用效率，并能够实现电网的防护和电能质量控制。

三、设计要点1. 选择适当的双向可控硅根据实际需求和控制要求，选择合适的双向可控硅，包括最大电流、最大电压和最大功率等参数。

2. 控制电路设计双向可控硅的控制电路通常由触发电路、门电流限制电路和保护电路等组成。

触发电路用于控制双向可控硅的导通和断开，门电流限制电路用于限制门极电流的大小，保护电路用于保护双向可控硅免受过流、过热和过压等不利因素的影响。

3. 热管理在设计双向可控硅控制电路时，需要考虑散热问题。

双向可控硅mac97a6详解及其的应用电路引言:双向可控硅mac97a6是一种常用的功率半导体器件，它在电力控制和调节中扮演着重要的角色。

它具有双向触发特性，可以用来控制交流电路中的功率开关。

在本文中，我们将深入探讨双向可控硅mac97a6的基本原理、特性及其在电路中的应用。

一、双向可控硅mac97a6的基本原理1. 双向可控硅mac97a6的结构：双向可控硅mac97a6是由两个晶闸管反向并联组成，其结构简单而有效。

它的触发特性使得它能够在正负半周均能进行导通和关断。

2. 双向可控硅mac97a6的工作原理：当双向可控硅mac97a6的控制端处于导通状态时，只有当施加的触发脉冲正负半周达到一定电压时，双向可控硅mac97a6才能导通，实现功率的控制和变换。

3. 双向可控硅mac97a6的特性：双向可控硅mac97a6具有较高的工作频率、耐高压、低功耗等特点，使得它在电路中具有广泛的应用前景。

二、双向可控硅mac97a6的应用电路1. 交流电路中的应用：双向可控硅mac97a6常常被用在交流电路中，如交流调压器、交流调速器等。

它通过对电压进行控制，使得交流电路在不同负载条件下能够自动调节输出电压和频率，实现电力的高效利用。

2. 电磁场中的应用：双向可控硅mac97a6还可以被应用在电磁场控制中，如变压器、感应加热等设备中。

通过对电路的控制，可以实现电磁场的精确调节，保证设备的稳定运行。

三、个人观点和理解双向可控硅mac97a6作为一种重要的功率半导体器件，在电力控制和调节领域具有重要的地位。

它的双向触发特性使得它能够适用于不同的电路和场合，实现精确的功率控制和调节。

在未来，随着电力电子技术的不断发展，双向可控硅mac97a6的应用领域将会进一步拓展，为电力系统的稳定运行和高效利用提供更多可能。

总结本文从双向可控硅mac97a6的基本原理、特性到其在电路中的应用进行了全面的阐述，希望能够为读者提供一个深入了解和掌握这一重要器件的机会。

双向可控硅的⼯作原理及原理图标签：可控硅(358)双向可控硅的⼯作原理1.可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由⼀个PNP管和⼀个NPN管所组成　当阳极A加上正向电压时，BG1和BG2管均处于放⼤状态。

此时，如果从控制极G输⼊⼀个正向触发信号，BG2便有基流ib2流过，经BG2放⼤，其集电极电流ic2=β2ib2。

因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。

此时，电流ic2再经BG1放⼤，于是BG1的集电极电流ic1=β1ib1=β1β2ib2。

这个电流⼜流回到BG2的基极，表成正反馈，使ib2不断增⼤，如此正向馈循环的结果，两个管⼦的电流剧增，可控硅使饱和导通。

　由于BG1和BG2所构成的正反馈作⽤，所以⼀旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作⽤，没有关断功能，所以这种可控硅是不可关断的。

　由于可控硅只有导通和关断两种⼯作状态，所以它具有开关特性，这种特性需要⼀定的条件才能转化　2,触发导通　在控制极G上加⼊正向电压时（见图5）因J3正偏，P2区的空⽳时⼊N2区，N2区的电⼦进⼊P2区，形成触发电流IGT。

在可控硅的内部正反馈作⽤（见图2）的基础上，加上IGT的作⽤，使可控硅提前导通，导致图3的伏安特性OA段左移，IGT越⼤，特性左移越快。

⼀、可控硅的概念和结构？晶闸管⼜叫可控硅。

⾃从20世纪50年代问世以来已经发展成了⼀个⼤的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。

今天⼤家使⽤的是单向晶闸管，也就是⼈们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极〔图2(a)〕：第⼀层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。

从晶闸管的电路符号〔图2(b)〕可以看到，它和⼆极管⼀样是⼀种单⽅向导电的器件，关键是多了⼀个控制极G，这就使它具有与⼆极管完全不同的⼯作特性。

p i c单片机控制双向可控硅调节交流电压的电路设计Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998由于项目需要根据光照传感器采集到的光照强度或上位机的指令调节交流灯泡的亮度。

最好的方式便是调节供电的交流电压。

参考了许多资料，最后决定采用采集交流信号的同步信号，并根据此交流信号输出延时脉冲控制可控硅导通角的方式进行交流调压。

1.交流电压过零点信号提取图1 交流同步信号提取如上图1所示，左侧为两个30K/2W的电阻，这样限制输入电流为：220V/60K=,由于该路仅仅是为了提取交流信号，因此小电流输入即可。

整流桥芯片采用小功率（2W）的KBP210，之后接入一个光耦（P521）,这样如图1整流后信号电压值超过光耦前段二极管的导通电压时，即产生一次脉冲，光耦右侧为一上拉电路，VCC为单片机供电电压：+。

光耦三极管导通时，输出低电平，关闭时输出高电平。

输出同步信号如上图1同步信号。

2.PIC单片机的输入信号及输出脉冲图2 单片机的输入同步信号及输出脉冲如上图2所示，采集到的同步信号进入PIC单片机的一个数值I/O口，作为外部中断的触发信号，每触发一次，单片机进一次中断，然后人为定义一个延时，一定导通角后输出可控硅触发信号，延时时间越长（注意应小于半个周期的时间：10ms），一个周期内的导电时间越短，即输出电压平均值越小，灯泡越暗。

3.双向可控硅驱动电路图3双向可控硅驱动电路如上图3所示，PIC单片机的数字输出口DO，输出触发信号。

此处考虑到单片机引脚的输出电流有限，电路用单片机引脚输出触发三极管，控制电路的通断。

（此处电路可考虑进一步精简，如单片机引脚串联一小电阻：200Ω，直接驱动光耦可控硅）触发信号为高电平时，光耦可控硅MOC3021基极触发已承受压降的集电极和发射极导通，使用一30K/2W的电阻限制双向可控硅TLC336A的基极电流最大为：220V/30K=。

双向可控硅调光电路图上图为双向可控硅调光电路图,其工作原理为:接通电源,220V经过灯泡VR4 R19对C23充电...由于电容二端电压是不能突变的...充电需要一定时间的...充电时间由VR4和R19大小决定...越小充电越快...越大充电越慢...当Ｃ２３上电压充到约为33V左右的时候...DB1导通..可控硅也导通...可控硅导通后...灯泡中有电流流过...灯泡就亮了... 随着DB1导通...C23上电压被完全放掉...DB1又截止...可控硅也随之截止...灯泡熄灭...C23上又进行刚开始一样的循环...因为时间短人眼有暂留的现象,所以灯泡看起来是一直亮的,充放电时间越短...灯泡就越亮,反之...R20 C24能保护可控硅...如果用在阻性负载上可以省掉.如果是用在感性负载,比如说电动机上就要加上去,这个电路也可以用于电动机调速上.简易混合调光电路图调光电路图如附图所示,其工作原理是:根据电学原理可知，电容器接入正弦交流电路中，电压与电流的最大值在相位上相差90°。

根据这一原理，把C1 和C2串联联接，并从中间取出该差为我所用，这比电阻与电容串联更稳定。

电路中，D1和D2分别对电源的正半波及负半波进行整流，并加到A触发和C1或 C2充电。

进一步用W来改变触发时间进行移相，只要调整W的阻值，就可达到改变输出电压的目的。

D1和D2还起限制触发极的反相电压保护双向可控硅的作用。

常用调光方法的工作原理核心提示: 1、脉冲宽度调制（ PWM ）调光法这种调光控制法是利用调节高频逆变器中功率开关管的脉冲占空比，从而实现灯输出功率的调节。

半桥逆变器的最大占空比为 0.5 ，以确保半桥逆变器中的两个功率开关管之间有一个死时间，以避免两个功率开关管由于共态导通1、脉冲宽度调制（PWM）调光法这种调光控制法是利用调节高频逆变器中功率开关管的脉冲占空比，从而实现灯输出功率的调节。

半桥逆变器的最大占空比为0.5，以确保半桥逆变器中的两个功率开关管之间有一个死时间，以避免两个功率开关管由于共态导通而损坏。

双向可控硅电脑调压电路
电压调节在电子领域中起着至关重要的作用，而双向可控硅电脑调压电路作为一种常见的电压调节技术，正逐渐成为电力系统中的重要组成部分。

本文将详细介绍双向可控硅电脑调压电路的原理、特点以及应用。

双向可控硅电脑调压电路采用双向可控硅作为主要控制元件，通过改变双向可控硅的导通角度来实现对电路中电压的调节。

它具有单向可控硅和双向可控硅的双重特性，既可以在正向工作模式下控制电流的导通与截止，也可以在反向工作模式下控制电流的导通与截止。

1. 双向可控硅电脑调压电路具有较快的响应速度和精确的调压效果，可以实现对电压的高精度调节。

2. 该电路结构简单，控制方式灵活，适用于多种电路设计。

3. 由于双向可控硅具有双向导通特性，使得电路具备双向调压能力，可适应更多的应用场景。

1. 双向可控硅电脑调压电路广泛应用于电力系统中，用于电力监测、调节和保护等方面。

它能够稳定输出特定电压，保证电力系统的正常运行。

2. 该电路可用于家用电器中，通过对电压的调节，实现对电器的功率控制，延长使用寿命并提高安全性。

3. 在工业自动化领域，双向可控硅电脑调压电路被广泛应用于变频调速系统，实现对电机速度的精确控制，提高生产效率。

本文通过对双向可控硅电脑调压电路进行了详细的介绍，包括其原理、特点和应用。

双向可控硅电脑调压电路作为一种重要的电压调节技术，具有快速响应、精确调压、广泛的应用前景等优点，对于电力系统和各个行业的发展都有着重要的意义。

希望本文能够为读者提供有关双向可控硅电脑调压电路的全面信息，并激发对该领域的进一步研究和应用。

过零触发双向可控硅调压电路图新一代晶闸管触发模块KTM2011A的原理及应用摘要：KTM2011A是青岛珠峰科技有限公司推出的新一代晶闸管触发模块，具有体积小、重量轻、触发动率大及波形对称性对等优点。

文中详细介绍了KTM2011A的内部结构、工作原理、设计特点及具体的应用电路。

关键词：触发电路隔离脉冲KTM2011A1 概述KTM2011A是青岛珠峰科技有限公司经过优化设计和精心研制的新一代晶闸管触发模块，具有体积小、重量轻、触发功率大及波形对称性好等优点。

其输出可触发单相电路中两个相位互差180°的晶闸管，可广泛用于单相交流调压、单相桥式半控整流电路中作为晶闸管的触发电路，由于模块内部集成有隔离单元，故使用中不需要外接脉冲变压器。

KTM2011具有如下特点：2.2 极限参数KTM2011A的极限工作参数如下：●输入交流同步电压：15～17V；●输出直流电压V+：22V；●输入移相电压VK：0～+10V；●输出触发电流：≤750mA；●输出脉冲幅度：18～21V；●移相范围：0～180°；●脉冲宽度：≮2ms ；●需配变压器容量：5～10VA ；●输入、输出间隔离电压：2500VDC ； ●工作温度范围：-10～+70℃。

●工作电源电压VCC ：+16V ；3 结构及原理 KTM2011A 的内部结构及工作原理框图如图2所示。

它由同步环节、锯齿波形成、整流电路、脉冲形成、脉冲放大及隔离整形环节共五个单元电路组成。

工作时，KTM2011A 首先将来自同步电流变压器副边的电压信号经整流电路整流，并通过引脚4的内部送给脉冲放大与隔离整形电路，同时将滤波稳压后的电压经引脚3输入给锯齿波形成和脉冲形成部分作为供电电源。

另一方面，来自同步电源变压器副边的电压信号经同步环节检测出过零点，并在锯齿波形成环节根据用户在引脚7所接电阻的大小而决定的斜率形成锯齿波。

将该锯齿波与引脚9输入的控制电压 Uk 相比较以形成对应于同步信号的正、负半周脉冲。

大功率双向可控硅移相触发电路大功率双向可控硅移相触发电路是一种电子元件，常用于交流电控制电路中。

它通过控制双向可控硅的触发角，实现对交流电的移相控制，从而改变电路中电流的相位。

本文将对大功率双向可控硅移相触发电路的原理、工作方式以及应用进行详细介绍。

一、原理大功率双向可控硅移相触发电路是基于双向可控硅的特性设计而成的。

双向可控硅是一种能够在正、反两个方向上都能控制的硅控制器件。

它由四个PN结组成，具有双向导电特性。

在交流电控制电路中，通过对双向可控硅的触发角进行控制，可以实现对交流电的移相。

二、工作方式大功率双向可控硅移相触发电路一般由触发电路、移相电路和功率放大电路组成。

触发电路用于产生触发脉冲，移相电路用于对触发脉冲进行延时和移相，而功率放大电路则用于控制双向可控硅的导通和截止。

在工作时，触发电路会根据控制信号产生相应的触发脉冲。

这些触发脉冲经过移相电路的处理，通过延时和移相的方式，控制双向可控硅的触发角。

当双向可控硅的触发角满足一定条件时，它将开始导电，电流开始流过。

当触发角不满足条件时，双向可控硅将截止导电。

三、应用大功率双向可控硅移相触发电路在工业控制领域有着广泛的应用。

它常被用于交流电调光、交流电变频和交流电电压调节等场合。

通过控制双向可控硅的触发角，可以实现对交流电的控制，从而满足不同的需求。

举个例子来说，在交流电调光中，大功率双向可控硅移相触发电路可以根据光照强度的变化，通过控制触发角的移相，实现对灯光亮度的调节。

当光照强度较弱时，触发角可以被移相，使得灯光亮度增加；当光照强度较强时，触发角可以被移相，使得灯光亮度减小。

通过这种方式，可以实现对灯光亮度的精确控制。

大功率双向可控硅移相触发电路还可以用于交流电变频。

通过控制触发角的移相，可以改变交流电的频率，从而实现对电机转速的调节。

这在一些需要变频控制的场合，如工业生产中的电机控制，具有重要的应用价值。

大功率双向可控硅移相触发电路是一种常用的电子元件，通过控制双向可控硅的触发角，实现对交流电的移相控制。

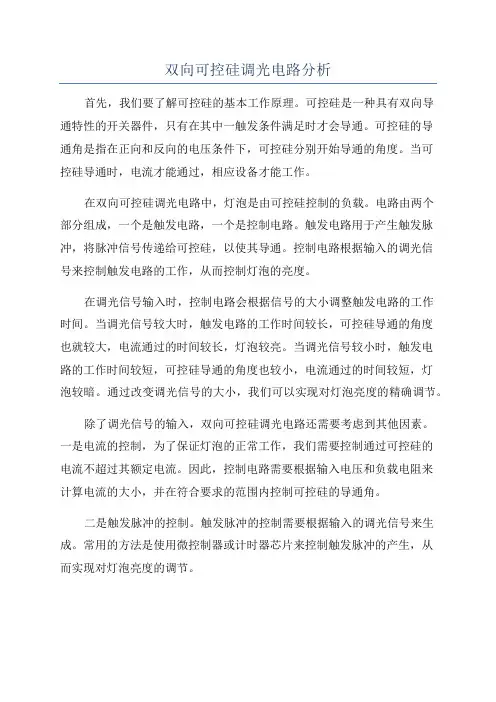

双向可控硅调光电路分析首先，我们要了解可控硅的基本工作原理。

可控硅是一种具有双向导通特性的开关器件，只有在其中一触发条件满足时才会导通。

可控硅的导通角是指在正向和反向的电压条件下，可控硅分别开始导通的角度。

当可控硅导通时，电流才能通过，相应设备才能工作。

在双向可控硅调光电路中，灯泡是由可控硅控制的负载。

电路由两个部分组成，一个是触发电路，一个是控制电路。

触发电路用于产生触发脉冲，将脉冲信号传递给可控硅，以使其导通。

控制电路根据输入的调光信号来控制触发电路的工作，从而控制灯泡的亮度。

在调光信号输入时，控制电路会根据信号的大小调整触发电路的工作时间。

当调光信号较大时，触发电路的工作时间较长，可控硅导通的角度也就较大，电流通过的时间较长，灯泡较亮。

当调光信号较小时，触发电路的工作时间较短，可控硅导通的角度也较小，电流通过的时间较短，灯泡较暗。

通过改变调光信号的大小，我们可以实现对灯泡亮度的精确调节。

除了调光信号的输入，双向可控硅调光电路还需要考虑到其他因素。

一是电流的控制，为了保证灯泡的正常工作，我们需要控制通过可控硅的电流不超过其额定电流。

因此，控制电路需要根据输入电压和负载电阻来计算电流的大小，并在符合要求的范围内控制可控硅的导通角。

二是触发脉冲的控制。

触发脉冲的控制需要根据输入的调光信号来生成。

常用的方法是使用微控制器或计时器芯片来控制触发脉冲的产生，从而实现对灯泡亮度的调节。

在实际应用中，双向可控硅调光电路可以应用于家居照明、办公场所和舞台照明等领域。

通过控制电路中的调光信号输入，我们可以实现对灯光的亮度精确调节，满足不同场合的需要。

总结起来，双向可控硅调光电路是一种通过控制可控硅的导通角来实现灯光亮度调节的电路。

它由触发电路和控制电路组成，通过输入调光信号和根据输入电压和负载电阻控制电流的大小来实现灯泡亮度的调节。

该电路可以应用于各种场合，是一种实用的照明调光解决方案。

在交流调压电路中双向可控硅（晶闸管）的使用注意事项目前交流调压多采用双向可控硅，它具有体积小、重量轻、效率高和使用方便等优点，对提高生产效率和降低成本等都有显著效果，但它也具有过载和抗干扰能力差，且在控制大电感负载时会干扰电网和自干扰等缺点，下面我们来谈谈可控硅在其使用中如何避免上述问题。

1灵敏度双向可控硅是一个三端元件，但我们不再称其两极为阴阳极，而是称作T1和T2极，G为控制极，其控制极上所加电压无论为正向触发脉冲或负向触发脉冲均可使控制极导通，在图1所示的四种条件下双向可控硅均可被触发导通，但是触发灵敏度互不相同，即保证双向可控硅能进入导通状态的最小门极电流IGT是有区别的，其中(a)触发灵敏度最高，(b)触发灵敏度最低，为了保证触发同时又要尽量限制门极电流，应选择(c)或(d)的触发方式。

2可控硅过载的保护可控硅元件优点很多，但是它过载能力差，短时间的过流，过压都会造成元件损坏，因此为保证元件正常工作，需有条件(1)外加电压下允许超过正向转折电压，否则控制极将不起作用；(2)可控硅的通态平均电流从安全角度考虑一般按最大电流的～2倍来取；(3)为保证控制极可靠触发，加到控制极的触发电流一般取大于其额值，除此以外，还必须采取保护措施，一般对过流的保护措施是在电路中串入快速熔断器，其额定电流取可控硅电流平均值的倍左右，其接入的位置可在交流侧或直流侧，当在交流侧时额定电流取大些，一般多采用前者，过电压保护常发生在存在电感的电路上，或交流侧出现干扰的浪涌电压或交流侧的暂态过程产生的过压。

由于，过电压的尖峰高，作用时间短，常采用电阻和电容吸收电路加以抑制。

3控制大电感负载时的干扰电网和自干扰的避免可控硅元件控制大电感负载时会有干扰电网和自干扰的现象，其原因是当可控硅元件控制一个连接电感性负载的电路断开或闭合时，其线圈中的电流通路被切断，其变化率极大，因此在电感上产生一个高电压，这个电压通过电源的内阻加在开关触点的两端，感应电压一次次放电直到感应电压低于放电所必须电压为止，在这一过程中将产生极大的脉冲束。

双向可控硅及可控硅调压器的作用工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言双向可控硅及可控硅调压器是一种常用的电子元件，可以用来控制电路中的电压和电流。

双向可控硅调光电路原理双向可控硅调光电路原理双向可控硅（Bidirectional Thyristor）是一种新型的电子元件，它可以实现正、反向导通，具有精准的调光功能。

而双向可控硅调光电路则是基于双向可控硅元件设计的调光电路，具有多种特点。

一、双向可控硅的结构和工作原理1. 双向可控硅的结构双向可控硅的结构与双向三极管类似，它由四个区域组成，分别是P-N-P-N结构，中心是n型层，周围则是p型和n型区域。

两端分别为主极和控制极。

2. 双向可控硅的工作原理（1）正向值区：当主极为正的时候，两端p-n结的整体结构呈现出正向偏置。

在该偏压下，n型区周围的电子会向两端流动，从而让该区域形成一个导电通路，使得主极和控制极之间出现通流现象。

（2）反向值区：当主极为负的时候，电子会从两端p-n结中央流向中心n型区。

由于n型区周围的电子和空穴在这种情况下不存在导通状态，所以主极和控制极之间不存在电流。

二、双向可控硅调光电路的原理1. 双向可控硅调光电路的结构双向可控硅调光电路主要包括三个部分：电源部分、调光触发电路和双向可控硅开关电路。

2. 双向可控硅调光电路工作流程（1）电源部分：将交流电输入到整流电路中，将电流转换成直流电。

随后，将转换后的直流电连接到调光触发电路和双向可控硅开关电路中。

（2）调光触发电路：将调光电位信号经过处理后，发送到双向可控硅开关电路的控制端。

双向可控硅开关电路会根据调光电位信号的强弱控制功率的大小。

（3）双向可控硅开关电路：根据调光触发电路控制出发信号来控制双向可控硅的开、关状态，从而控制灯光亮度的大小。

三、优点和应用1. 优点双向可控硅调光电路有以下优点：（1）有极高的功率控制精度，精度可达到1%。

（2）由于控制电压较低，所以没有使用特定的调光开关，是一种经济、有效的调光方案。

（3）调光调速响应较快，自身加热小，冷却方式灵活。

2. 应用双向可控硅调光电路可以用于家庭照明、舞台照明、公共场所照明、广告牌照明等场合。

可控硅触发双向可控硅可控硅（SCR）是一种电子器件，具有双向导电性能，常用于电路中的开关和控制元件。

而可控硅触发双向可控硅是一种特殊的电路配置，可以实现对可控硅的双向触发控制。

本文将介绍可控硅触发双向可控硅的原理、应用和特点等相关内容。

一、双向可控硅的基本原理双向可控硅是一种特殊的可控硅，具有双向导电性能。

它由两个可控硅反向并联组成，即一个NPN型可控硅和一个PNP型可控硅。

当电流从NPN型可控硅的A极流向P极时，NPN型可控硅导通；而当电流从PNP型可控硅的A极流向P极时，PNP型可控硅导通。

双向可控硅的触发是通过控制电流的方向来实现的。

二、可控硅触发双向可控硅的原理可控硅触发双向可控硅的原理是通过外部电路对可控硅进行触发控制，从而实现对双向可控硅的导通和断开控制。

触发电路通常由触发器、电阻和电容等元件组成。

触发器可以是脉冲发生器、定时器或其他触发器。

当触发器输出一个脉冲信号时，通过电阻和电容的组合，可以形成一个延时触发脉冲。

这个延时触发脉冲可以通过触发极施加到双向可控硅上，从而实现对双向可控硅的触发控制。

三、可控硅触发双向可控硅的应用双向可控硅广泛应用于电力电子领域。

它可以用于交流电控制电路中的开关和调光控制。

例如，在交流调光电路中，通过对双向可控硅进行触发控制，可以实现对交流电的调光控制。

此外，双向可控硅还可以用于电机控制、电源控制和瞬态电流保护等方面。

四、可控硅触发双向可控硅的特点1. 双向可控硅具有双向导电性能，能够实现正向和反向的导通控制。

2. 双向可控硅触发电路简单，成本低廉。

3. 双向可控硅具有较高的耐压能力和耐电流能力。

4. 双向可控硅具有较低的导通压降和较小的功耗。

5. 双向可控硅具有较高的可靠性和稳定性。

总结：可控硅触发双向可控硅是一种特殊的电路配置，通过外部电路对可控硅进行触发控制，从而实现对双向可控硅的导通和断开控制。

双向可控硅具有双向导电性能，可以广泛应用于电力电子领域的开关和控制电路中。

双向可控硅（bidirectional controlled silicon, BCR）调压电路是一种常见的电子调压电路，它能够实现直流电压的调节和控制。

在设计双向可控硅调压电路时，选择合适的元器件对于电路的性能和稳定性至关重要。

本文将针对双向可控硅调压电路元器件的选择进行详细讨论。

一、双向可控硅双向可控硅是一种半导体器件，具有双向触发功能，能够进行正、负向的电压调节。

它的主要特点包括触发电压低、响应速度快、耐绝缘能力强等。

在双向可控硅调压电路中，合适的双向可控硅能够有效提高电路的稳定性和可靠性。

二、双向可控硅调压电路元器件的选择1. 双向可控硅在选择双向可控硅时，需要考虑其额定电压和电流、触发电压、耐压能力等参数。

一般来说，选择额定电压和电流略大于实际需要的数值，以确保电路能够正常工作并具有一定的过载能力。

2. 电容器电容器在双向可控硅调压电路中起着滤波和稳压的作用。

选择电容器时，需要考虑其电压等级、容量、频率响应等参数。

合适的电容器能够减小电路的波纹电压和干扰，提高电路的稳定性。

3. 电感电感也是双向可控硅调压电路中常用的元器件之一，主要用于滤波和能量存储。

选择电感时，需要考虑其电流、电感值、耐压能力等参数。

合适的电感能够减小电路的电磁干扰和输出波纹，并提高电路的效率。

4. 整流二极管整流二极管用于将交流电转换为直流电，并起着保护电路的作用。

在选择整流二极管时，需要考虑其额定电压、电流、反向漏电流等参数。

合适的整流二极管能够有效减小功率损耗和提高电路的效率。

5. 电阻电阻用于限流和分压，是双向可控硅调压电路中不可或缺的元器件。

在选择电阻时，需要考虑其阻值、功率、稳定性等参数。

合适的电阻能够确保电路的稳定性和安全性。

6. 负载负载是双向可控硅调压电路中直接影响输出性能的元器件，包括电机、灯泡、电炉等。

在选择负载时，需要考虑其功率、阻抗、响应速度等参数。

合适的负载能够确保电路的输出稳定并能够适应不同的工作环境。

双向可控硅调速电路原理
双向可控硅调速电路由双向可控硅、触发电路、继电器、脉冲变压器和负载等组成。

当输入电压施加在双向可控硅的正向和反向间时，通过改变触发电路的控制信号来控制双向可控硅的导通和断路，实现对负载电压和电流的控制。

双向可控硅的输入端有一个触发电路，触发电路通过对双向可控硅施加固定频率和幅值的控制信号，使其工作于导通或断路状态。

触发电路由一个继电器和脉冲变压器组成。

继电器用于改变触发电路的控制信号，以控制双向可控硅的导通和断路。

脉冲变压器用于产生固定频率和幅值的控制信号，通过继电器和双向可控硅连接在一起。

当触发电路施加导通信号时，双向可控硅的正向与负向会同时导通，负载处于工作状态。

在这种情况下，负载的电流和电压被控制在一定的范围内，实现对电机速度和灯光亮度的调节。

当触发电路施加断路信号时，双向可控硅的正向与负向会同时断路，负载处于断路状态。

在这种情况下，负载的电流和电压为零，电机停止转动，灯光熄灭。

然而，双向可控硅调速电路也存在一些缺点。

首先，由于双向可控硅的导通和断路是通过触发电路控制的，所以在电路的转速调节和灯光亮度调节过程中会产生较大的功率损耗。

此外，由于双向可控硅的性质，电路中会产生较多的谐波干扰，需要采取一些滤波措施来减小干扰。

总之，双向可控硅调速电路是一种常见的电力调速系统，通过对双向可控硅的控制信号的调整，可以实现对电路的导通和断路，从而控制负载的电压和电流，实现对电机速度和灯光亮度等的调节。

然而，它也存在一
些缺点，如较大的功率损耗和谐波干扰等，需要采取一些措施来减小这些问题的影响。

基于TCA785移相触发器控制双向可控硅电路原理TCA785是一款常用的移相触发器芯片，用于控制双向可控硅电路。

双向可控硅（BTR）是一种电子器件，用于控制交流电路中的电流。

它具有双向放电能力，可以实现正向和反向的电流控制。

移相触发器作为信号触发器，可以控制BTR的导通和断开时间，实现交流电压的控制。

原理：TCA785芯片内置了一对涉及电平检测和增益控制的差分输入移相触发器电路。

该芯片的工作原理是通过比较两个输入信号来产生移相触发信号，以控制双向可控硅的导通和断开。

具体步骤如下：1.将双向可控硅连接到电路中，使其成为电路的一个组件。

将交流电源与BTR的控制端相连。

2.将输入信号与芯片的控制引脚相连，将移相触发信号输入到芯片。

3.当输入信号到达芯片时，芯片开始工作。

芯片通过比较输入信号和移相触发信号的相位差，来确定BTR的导通和断开时间。

4.当移相触发信号和输入信号相位差大于设定值时，芯片通过输出信号控制BTR断开。

5.当移相触发信号和输入信号相位差小于设定值时，芯片通过输出信号控制BTR导通。

6.通过调整设定值，可以控制BTR的导通和断开时间，从而实现控制交流电路的电流。

优点:1.TCA785芯片具有高稳定性和可靠性，能够精确地控制双向可控硅的导通和断开时间。

2.该方案使用简单，成本低廉，易于实施。

3.可以广泛应用于不同的交流电路中，如电机控制、照明控制等。

缺点:1.对移相触发信号的要求较高，需要保证输入信号和移相触发信号的相位差准确。

2.受限于芯片的性能和参数，可能无法满足一些特定应用场景的需求。

3.对芯片的选取和电路的设计要求较高，需要有一定的专业知识和经验。

总结:基于TCA785移相触发器控制双向可控硅电路原理，通过比较输入信号和移相触发信号的相位差，可以精确地控制双向可控硅的导通和断开时间，实现对交流电路的电流控制。

这一方案具有稳定性高、成本低廉等优点，适用于各种交流电路控制场景。

但需要注意对移相触发信号的要求，并具备一定的专业知识和经验。

双向可控硅四象限触发方式引言：双向可控硅（Bidirectional Controlled Silicon，简称Triac）是一种常见的电子器件，广泛应用于交流电路的控制中。

四象限触发方式是指Triac在不同的电流和电压条件下的工作模式。

本篇文章将详细介绍双向可控硅四象限触发方式及其应用。

一、双向可控硅的基本原理双向可控硅是一种双向导通的电子器件，它可以对交流电进行双向控制。

其内部结构由两个PN结组成，具有两个控制极（即门极）和两个主极（即A极和K极）。

当两个控制极之间施加正向电压时，Triac将导通，电流可以通过；当施加反向电压时，Triac将截止，电流无法通过。

二、四象限触发方式四象限触发方式是指Triac在不同的电流和电压条件下的工作模式，可分为四个象限，分别是第一象限、第二象限、第三象限和第四象限。

1. 第一象限触发第一象限触发是指在正半周的正向电压和正向电流条件下，Triac被触发导通。

在这种情况下，门极与A极之间施加正向电压，电流流向K极，并且大于Triac的触发电流。

这种触发方式常用于交流电路中的单相正弦波控制。

2. 第二象限触发第二象限触发是指在负半周的正向电压和正向电流条件下，Triac被触发导通。

在这种情况下，门极与A极之间施加正向电压，电流流向K极，并且大于Triac的触发电流。

这种触发方式常用于交流电路中的单相正弦波控制。

3. 第三象限触发第三象限触发是指在正半周的反向电压和反向电流条件下，Triac被触发导通。

在这种情况下，门极与A极之间施加反向电压，电流流向A极，并且大于Triac的触发电流。

这种触发方式常用于交流电路中的单相反弦波控制。

4. 第四象限触发第四象限触发是指在负半周的反向电压和反向电流条件下，Triac被触发导通。

在这种情况下，门极与A极之间施加反向电压，电流流向A极，并且大于Triac的触发电流。

这种触发方式常用于交流电路中的单相反弦波控制。

三、双向可控硅四象限触发方式的应用双向可控硅四象限触发方式在电力控制领域有广泛的应用。
