AB变频器公共直流母线和能量回馈方案
一、概述
在同一时刻相邻变频器驱动的电机有的处于电动有的处于发电状态，处于电动状态的电机消态能量，处于发电状态的电机产生能量，产生的能量要么通过能耗制动以热量的形式散发出去，要么通过能量回馈单元返回电网中去，如果能够将发电状态电动机的能量直接传给电动状态的电机，那么能耗制动所浪费的电能或者能量回馈单元的设备购置费用都可以节省出来，这就是直流母线产生的初衷。
在一套直流母线系统中，当电动所需能量大于发电产生的能量时，整套系统从电网中吸取能量；当短时间内发电产生的能量大于电动所需能量时，系统中多余的能量还是要靠能耗制动或能量回馈单元来消耗的。
在AB变频器的产品应用中，公共直流母有两种使用方法，一种是公共直流母线方案，使用独立的整流单元+独立的逆变单元，另一种是公共交流直流母线方案，将各个独立交流变频器的直流端子直接连起来。
在第一种方案中，我们把整流单元或含有能量回馈功能的整流单元叫做前端，按有无能量回馈功能把前端分为两种，没有能量回馈功能的前端叫NFE（Non-regenerative front end），NFE使用二极管或可控硅整流，有能量回馈功能的前端叫做AFE（Active-regenerative front end），AFE使用IGBT整流。
AB的NFE有两种，使用二极管的20T系列和使用可控硅的20S系列，AFE是使用IGBT的1336R系列。
AB变频器中可以用于公共直流母线的有PF40P、PF700和PF700S三个系列。
二、NFE前端
1、20T系列
20T系列有两款产品，输入电压分别是240-480VAC和500-600VAC，直流母线电流都是120A，当输入电压为380VAC时，直流母电压为510VDC。20T产品列表如下：
注：直流母线电压=输入电压×1.35
20T的结构框图如下：
由上图可知，整流单元中己经内置了双直流电抗器③，用于满足二类EMC电磁干扰要求（工业环境）的RFI滤波器③④⑤，用于削弱直流母线过电压的阻容耦合电路⑥，用于输入过电压保护的压敏电阻⑦，
和过热保护的热敏继电器。
20T可以单独使用，也可以并联使用，最多可以使用两个20T前端并联组成240A，输出功率120K W的前端。20T单独使用方案如下，输入电抗器一般为3%阻抗：
两个20T并联使用方案如下：
2、20S系列
20S产品列表如下：
20S系列的400A和600A整流单元结构框图如下：
整流单元己经内置输入交流和输出直流熔断器。
400A和600A的整流单元不可以并联使用。单独使用时400A的整流单元最大输出功率200KW，6
00A的整流单元最大输出功率300KW。
1000A的整流单元有三种，独立单元、并联主机和并联从机，所需直流母电流小于1000A时可以使用独立单元或并联主机，不可以使用并联从机。当所需直流母线电流大于1000A时使用一台并联主机+N 台并联从机（N小于等于4），最多可以使用一台并联主机带四台并联从机组成4750A的前端供电能力。
1000A独立单元结构框图如下：
1000A的并联主机结构框图如下：
400A、600A和1000A的整流单元单机应用方案如下：
1000A的并联从机结构框图如下：
1000A单元多机并联方案如下：
三、AFE前端
AFE前端只有一种产品，就是1336R系列，1336R有两种工作模式，一种是AFE方式（整流+能量回馈模式），另一种是能量回馈模式，就是说1336R可以作为变频器能量回馈单元使用。1336R带有英文操作面板，操作面板与1336系列变频器是通用的；1336R还有Scanport网络接口，可以接入现场总线网络，它的网络接口特性和相关产品与1336系列变频器是通用的。
1336R产品列表如下：
1336R可以单独使用，也可以多机并联使用以组成输出电流更大的前端。
1336R单机应用方案如下：
1336R多机应用方案如下：
在每个1336R的直流输出端串入共模电抗器以利于各个1336R之间的电流分配。
四、公共交直流母线方案
可以将各个变频器的直流端直接连起来，构成公共交直流母线方案。
不带制动的公共交直流母线：
在公共交直流母线的各个变频器功率不同时，建议在各个变频器的直流端串接反向并联的的二极管
串①。
五、公共直流母线中的能耗制动
1、公共直流母线中使用外置能耗制动组件
A、二极管前端
阻容耦合电路①用于限制过电压。
B、可控硅前端
连续制动电流大于直流母线中最大变频器额定电流的150%时，在直流母线中并联电容①。
2、公共直流母线中使用内置制动单元和外置制动电阻
制动电阻接在最大的变频器上。
3、在公共交直流母线中使用外置能耗制动组件
阻容耦合电路④用于限制过电压。
制动单元靠近最大的变频器，如变频器功率一致，靠近制动最频繁的变频器。
4、在公共交直流母线中使用内置制动单元和外置制动电阻
制动电阻接在功率最大的变频器上。
六、能量回馈单元
1336R既可以作为AFE前端（整流+能量回馈模式）使用，也可以做为专门的能量回馈单元使用，1
336R的工作模式通过操作面板来选择。
1、一对一方式
一台1336R对一台变频器。
2、一对多方式
一台1336R对多台变频器。
注意图中二极管的方向②。
七、注意事项
1、当直流母线中的逆变单元或变频器之间功率相差很大（一般在五个功率档以上）时，注意以下几
点：
A、前端或能量回馈单元应该靠近最大的逆变单元或变频器；
B、在最大的逆变单元或变频器的直流输入端并联电容或反向二极管。
参考资料
1、《AC Drives in Common Bus Configurations》，介绍AB的直流母线方案
2、《Common DC Bus》，AB直流母线产品选型
3、《Diode Bus Supply User Manual》，20T二极管整流单元用户手册
4、《SCR Bus Supply User Manual》，20S可控硅整流单元用户手册
5、《1336 REGEN Line Regeneration Package User Manual》，1336R用户手册
给水泵变频改造电气方案的优化 林永祥吴广臣瞿宿伟 上海电力修造总厂有限公司 摘要：目前电动给水泵变频改造技术日趋成熟,已有较多电厂已完成改造并投入运行，节能情况也十分理想。但是经了解，对于给水泵变频一拖二的情况，需要经过“二启二停” 才能实现倒泵，较为繁琐。针对这种情况，对电气方案进行深入研究，发现只需“一启一停”即可实现倒泵，为电厂变频运行提供了更简洁的优化方案。 关键字：给水泵变频改造电气方案一启一停优化 1.引言 近年来，随着电网容量的不断增加，用电峰谷差也逐步增大，需要机组调峰幅度相应增加，目前某某发电有限公司调峰幅度甚至超过50%，而作为全厂最大辅机设备的给水泵,虽然配置有液力耦合器调速，但电机在固定转速下随着给水泵输出转速的降低，给水泵组的效率也越来越低，给水泵耗电率一直居高不下，直接影响到全厂经济技术指标和节能效益，故此全电泵机组进行变频改造也应运而生。目前也已有较多电厂完成改造并投入运行，节能情况也较为理想，但是在经过与野马寨电厂、珲春电厂、双鸭山电厂的交流后也发现存在的一个问题，即对于电气改造一拖二的方案，需要经过“二启二停”，才能实现倒泵，较为繁琐。于是找出优化方案，为电厂解决难题成为我们一个新的课题。 下面通过对旧方案与优化方案的简介以及对比来进行介绍。 2.旧方案简介 2.1 高压变频调速装置的构成 对应单台给水泵配置一套高压变频调速装置，每套变频调速装置包括控制柜、单元柜、移相变压器柜、旁通柜，它们和电动机、给水泵及后台控制系统构成一套完整调速系统。2.2 给水泵变频一拖二方案的电气一次接线 给水泵变频一拖二方案的电气一次接线如下图。虚线框内设备,为实现给水泵变频一拖二方案增加的设备。
變頻器中直流母線電容的紋波電流計算 1 引言 各類電動機是我們發電量的主要消耗設備，而變頻器作為電動機的驅動裝置成為當前“節能減排”的主力設備之一。它一方面可以起到節約能源消耗的作用，另一方面也可以實現對原有生產或處理工藝過程的優化。目前應用最多也最廣的是交-直-交電壓型變頻器，即中間存在直流儲能濾波環節，一般採用大容量電解電容器實現此功能。 使用電解電容器的作用主要有以下幾個[1]： （1）補償以電源頻率兩倍或六倍變化的逆變器所需功率與整流橋輸出功率之差； （2）提供逆變器開關頻率的輸入電流； （3）減小開關頻率的電流諧波進入電網； （4）吸收急停狀態時所有功率開關器件關斷下的電機去磁能量；（5）提供暫態峰值功率； （6）保護逆變器免受電網暫態峰值衝擊。 電解電容器設計選型所需要考慮的主要因素有以下幾個：電容器的電壓、電容器量、電容器的紋波電流、電容器的溫升與散熱、電容器的壽命等等。這些因素對變頻器滿足要求的平均無故障時間（MTBF）十分重要。然而電解電容器的紋波電流的計算如何能明確給出計算依據，這是本文所要解決的問題。
2 直流母線電容紋波電流的計算 紋波電流指的是流過電解電容器的交流電流，它使得電解電容器發熱。紋波電流額定值的確定方法是在額定工作溫度下規定一個允許的溫升值，在此條件下電容器符合規定的使用壽命要求。當工作溫度小於額定溫度時，額定紋波電流可以加大。但過大的紋波電流會大大縮短電容器的耐久性，當紋波電流超過額定值，紋波電流所引起的內部發熱每升高5℃，電容器器的壽命將減少50%。因此當要求電容器器具有長壽命性能時，控制與降低紋波電流尤其重要。 但在實際設計過程中，電解電容器的紋波電流由於受變頻器輸入輸出各物理量變化以及控制方式等的影響很難直接計算得到[2]，一般多採用根據實際經驗估算大小，如每μf電容器要求20ma紋波電流之類的經驗值，或者通過電腦模擬來估算[3～6]。 本文根據對變頻器電路拓撲與開關調製方式的分析，並借鑒已有文獻資料，歸納出一個直接的計算電解電容器紋波電流的方法，供大家參考。 圖1 變頻器拓撲示意圖 由圖1可以得到直流母線電容的紋波電流ic=il-i，il和i分別是整流器
电话: 86-755-29799595 传真: 86-755-29619897 网址：http://www. https://www.doczj.com/doc/7d18934576.html, 汇川变频器在共直流母线上的应用 摘要：本文主要讲述汇川MD320系列矢量变频器在共直流母线上的应用，在传动系统中,由于某些机械件的惯量也较大,负荷间会互相影响和干扰,使得系统的扰动大大增加,从而使得有些传动工作方式在电动和发电之间变化。共直流母线技术则是使能量通过母线流动供其它传动使用,以达到节能、提高设备运行可靠性、减少设备维护量和设备的占地面积等目的。 关键词: 变频传动共直流母线能量反馈制动单元 一共直流母线设计的原因 在部分传动系统中,由于某些机械件的惯量较大,负荷间会互相影响和干扰,使得系统的扰动大大增加,从而使得有些传动工作方式在电动和发电之间变化。目前国内很多交流变频采用PWM调速方式，变频器并没有设计使再生能量反馈到三相电网的功能,因此所有变频器从电动机吸收的能量都会保存在电解电容中,最终导致变频器中的母线电压升高。如果变频器配备制动单元和制动电阻,变频器就可以通过短时间接通电阻,使电能以热方式消耗掉，如果在没有制动电阻和能量反馈单元的情况下，变频器经常性过压、制动会导致变频器发生变频跳闸、停机的现象,直接影响到正常生产。 在这种情况下,如果有多个传动变频器通过直流母线互连的话,一个或多个电动机产生的再生能量就可以被其他电动机以电动的方式消耗吸收。这是一种非常有效的工作方式,即使有多个部位的电动机一直处于连续发电状态,也不用再去考虑其他的处理再生能量的方式。 二共直流母线设计的原理（汇川变频器的应用） 常见的共直流母线有下列两种用法，现就将详细说明如下： 第一种：采用汇川变频器MD320组成 对于通用变频器而言，采用共用直流母线很重要的一点就是在上电时必须充分考虑到变频器的控制、传动故障、负载特性和输入主回路保护等。图所示为在其中一种应用比较广泛的方案。该方案包括3相进线（保持同一相位）、直流母线、通用变频器组、公共制动单元或能量回馈装置和一些附属元件。 原理：当系统上电的时候，各个变频器上电，但此时都没有投入到直流母线中来，当每台变频器上电预充电结束后，运行状态进入运行就绪状态，变频器D0（F5-04=16）端子输出信号，使此台变频器的直流母线处的接触器吸合，投入到直流母线系统中.当系统中任何一台变频器出现故障时，变频器D0断开，自动脱离系统，保证其他部分不受影响。采用能量反馈单元或者制动单元，能够把多余的能量释放，保证母线电压的稳定。
制造分厂 窑头二楼AB变频器控制方式改造 方案 一、改造目的： 二线窑头篦冷机风机变频器的控制方式是采用总线通讯控制，自09年4月投运以来，多次出现通讯中断故障，且恢复过程较繁琐，给变频器的操作控制带来不便，影响篦板及熟料的冷却效果。为消除变频器因通讯故障导致跳停，特制定此方案。 二、改造思路： 结合到DCS控制点的剩余情况，将二楼5台变频器原来的总线通讯控制方式改为点对点控制方式。 三、改造时间： 6月10日至6月13日 四、改造要求： 1、I/O点分配情况：考虑到DCS控制点剩余不多，每台变频器需1个DO点（驱动）、3个DI点（备妥、故障、应答）、1个AO点（速度给定）、2个AI点（速度反馈、电流反馈）； 2、com电源分配情况：2532-1、2532-2、2532-3三台变频器的com 电源取自2532-1电源柜内，2531、2534两台变频器的com电源取自2531电源柜内；
3、控制点接线表： 设备代号I/O类型标识符DCS控制柜变频器电缆线号及颜色2531 AO 速度给定4-TX18:5,6 TB2:5,6 4,7黄色2532-1 AO 速度给定4-TX18:7,8 TB2:5,6 1,2黑色2532-2 AO 速度给定4-TX18:9,10 TB2:5,6 1,2黑色2532-3 AO 速度给定4-TX18:11,12 TB2:5,6 1,2黑色2534 AO 速度给定4-TX18:13,14 TB2:5,6 1,2黑色 速度反馈4-TX01:3,4 TB2:7,9 5,6黄色2531 AI 电流反馈4-TX03:1,2 TB2:8,9 蓝，黑 速度反馈4-TX12:7,8 TB2:7,9 红，黑2532-1 AI 电流反馈4-TX12:11,12 TB2:8,9 3,4黑色 速度反馈4-TX12:13,14 TB2:7,9 5,6黑色2532-2 AI 电流反馈4-TX12:15,16 TB2:8,9 3,4黑色 速度反馈4-TX13:5,6 TB2:7,9 5,6黑色2532-3 AI 电流反馈4-TX13:7,8 TB2:8,9 3,4黑色 速度反馈4-TX13:9,10 TB2:7,9 5,6黑色2534 AI 电流反馈4-TX13:13,14 TB2:8,9 3,4黑色2531 DO 驱动1-TX21:3,4 5,6黄色2532-1 DO 驱动1-TX21:5,6 5,6黄色2532-2 DO 驱动1-TX21:7,8 5,6黄色2532-3 DO 驱动2-TX24:23,24 5,6黄色2534 DO 驱动2-TX24:25,26 5,6黄色2531 DI 备妥1-TX01:6 TB2:11 1黄色
高压变频器市场情况分析报告 一、高压变频器产品市场概述 高压变频器技术的发展历史较短。在中国，90年代后期高压变频器才开始在电力、冶金等少数行业得到应用，由于产品和技术都由国外厂商垄断，价格高昂，而且进口产品对我国电力运行环境的适应性较差，行业发展缓慢。2000年以后，国内企业的高压变频器技术和生产制造工艺得到了大幅提高，产品运行的稳定性和可靠性显著提升，产品生产成本也大幅下降，高压变频器行业开始进入快速发展时期，行业应用领域被大幅拓宽。 高压变频器总体竞争形势而言，目前仍然是国外品牌垄断高端市场，主要由西门子、ABB、日本三菱垄断，包括炼钢高炉等场合应用的超大功率（8000KW 以上）变频器，轧钢机、机车牵引等应用的特种变频器等，而中小容量产品的低端产品则是国产品牌占据优势。虽然国内品牌在高端市场的影响力及技术水平方面与国外品牌有一定差距，但以利德华福、合康变频为代表的领先品牌已不再满足于产品应用局限于中低端市场的情况，开始向大功率、超大功率等高端应用市场的进军。例如在2008 年11 月份，广州智光电气公司推出的7 000kV A级超大功率高压变频调速系统，将打破高压大功率变频调速系统长期被国外品牌“一统天下”的格局。该设备已通过国家电控配电设备质量监督检验中心检验，这意味着我国高压变频器市场将告别被外国品牌垄断的时代。且随着国内厂家的技术进步和质量稳定性的提升，加上服务和价格方面的优势，预计未来几年高端产品被国外厂家垄断的市场局面将有所改观。 国外高压变频器的技术开发起步早，目前各大品牌的变频器生产商，均形成了系列化的产品，其控制系统也已实现全数字化。几乎所有的产品均具有矢量控制功能，完善的工艺水平也是国外品牌的一大特点。目前，在发达国家，只要有电机的场合，就会同时有变频器的存在。 二、中国高压变频器预计市场规模 根据中国电机系统节能项目组在所著的“中国电机系统能源效率与市场潜力分析”中对于1999年中国分行业用电量与电动机装机容量和耗电量的详细调查分析，中国用电设备的总容量为3.73亿kW，其耗电量为9800亿kW时，占当年全国总用电量的81%；其中由电动机拖动的设备总容量为1.83亿kW，其耗电
在同一电力拖动系统中的一个或多个传动，有时会发生从电动机端发电得到的能量反馈到传动的变频器中，这种现象叫做再生能量。这种情况一般发生在电动机被拖着走时(也就是被一个远远高于设定值的速度拖动时)，或者是当传动电动机发生制动以提供足够的张力时(如放卷系统中的传动电动机)。 传统非四象限的PWM变频器并没有使再生能量反馈到电网(三相电源)的功能，变频器从电动机吸收的能量都会保存在电解电容中，最终导致变频器中的母线电压升高b对于一些单台以变频方式运行的设备，常对其变频器配备制动单元和制动电阻，当有再生能量时，变频器的控制系统就通过短时间接通电阻使再生能量以热方式消耗掉。这种处理再生能量的方式要充分考虑制动时最大的电流容量、负载周期和消耗到制动电阻上的额定功率，就可以设计出合适的制动单元，并以连续的方式消耗电能，最终能够保持母线电压的平衡。这种通过制动单元消耗再生能量的工作方式其实是一种浪费电能的方式。 对于一些成群组运行的生产设备(如离心机、化纤设备、造纸机、油田磕头机等)的电动机传动中，其再生能量的现象发生十分频繁.，且常发生在不同时刻。对这样的系统设备，如果通过制动单元消耗再生能量的工作方式，则电能浪费将于分可观。对此使用一种实用的通用变频器直流母线方案则可很好地解决再生能量发生十分频繁的现象，且节电将十分可观。 将多个通用变频器的直流母线互连，一个或多个电动机在不同时刻产生的再生能量就可以被其他电动机以电动的方式消耗吸收。这是一种非常有效的工作方式，即使有多个部位的电机一直处于连续发电状态，也不用再去考虑其他的处理再生能量的方式。 1.专用型共用直流母线变频器系统 专用型共用直流母线变频器系统如图3一49所示。这种共用直流母线变频
电动单梁起重机 电控系统 改 造 方 案 单位：纽科伦（）起重机
目录 1 综述 1.1 总则 1.2 适用标准 1.3 变频控制的优点 1.4 电气系统主数据 2 变频调速的主要优势 2.1 变频调速的主要效益表现 2.2 变频调速的主要特点 3 改造方案 4系统改造计算 5 低压开关柜 6 工程设计和资料 7 电气安装和施工 8 调试 9 项目管理 10 技术联络
1 综述 本技术规格书描述了电动单梁起重机改造变频系统调试的容及围。 1.1 总则 电动单梁起重机原控制系统为地面接触器控制，现应用户要求改造为遥控变频控制。 1.2 适用标准 IEC, DIN, VDE 1.3 主要参数 起升速度0.8-8 m/min 小车运行速度2-20m/min 大车机构运行速度2-20 m/mi 1.4 电气系统主数据 供电 380V 50Hz, 三相四线 主机构交流电机 380 V 低压控制系统36 V, 50 Hz 2 变频调速主要优点 2.1 变频调速主要变现： 节能；提高生产效率；调速；提高产品性能；提高生产线的自动化和改善使用环境等方面。 2.2 变频调速主要特点： 2.2.1 控制电机的启动电流，增加电机和减速机使用寿命。 2.2.2 降低电力线路电压波动，保护电网。 2.2.3 启动时需要的功率更低，达到节能减耗效果。 2.2.4 可控的加速功能，使起重机可缓慢加速，起重机运行平稳，减少机 械磨损。 2.2.5 可调的运行速度，使用起来更方便。 2.2.6 可调的转矩极限，保护机械不损坏。 2.2.7 受控的停止方式，使停止更平稳。 2.2.8 节能，能节能20%。 2.2.9 可逆运行控制，能简化线路，降低改造率。

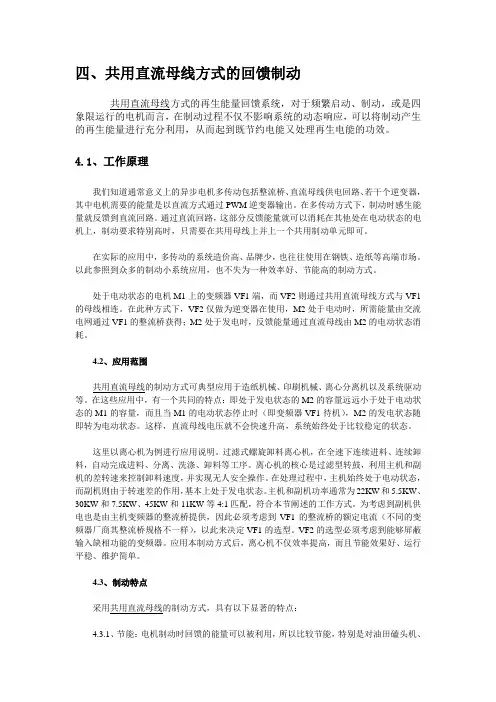

四、共用直流母线方式的回馈制动 共用直流母线方式的再生能量回馈系统，对于频繁启动、制动，或是四象限运行的电机而言，在制动过程不仅不影响系统的动态响应，可以将制动产生的再生能量进行充分利用，从而起到既节约电能又处理再生电能的功效。 4.1、工作原理 我们知道通常意义上的异步电机多传动包括整流桥、直流母线供电回路、若干个逆变器，其中电机需要的能量是以直流方式通过PWM逆变器输出。在多传动方式下，制动时感生能量就反馈到直流回路。通过直流回路，这部分反馈能量就可以消耗在其他处在电动状态的电机上，制动要求特别高时，只需要在共用母线上并上一个共用制动单元即可。 在实际的应用中，多传动的系统造价高、品牌少，也往往使用在钢铁、造纸等高端市场。以此参照到众多的制动小系统应用，也不失为一种效率好、节能高的制动方式。 处于电动状态的电机M1上的变频器VF1端，而VF2则通过共用直流母线方式与VF1的母线相连。在此种方式下，VF2仅做为逆变器在使用，M2处于电动时，所需能量由交流电网通过VF1的整流桥获得；M2处于发电时，反馈能量通过直流母线由M2的电动状态消耗。 4.2、应用范围 共用直流母线的制动方式可典型应用于造纸机械、印刷机械、离心分离机以及系统驱动等。在这些应用中，有一个共同的特点：即处于发电状态的M2的容量远远小于处于电动状态的M1的容量，而且当M1的电动状态停止时（即变频器VF1待机），M2的发电状态随即转为电动状态。这样，直流母线电压就不会快速升高，系统始终处于比较稳定的状态。 这里以离心机为例进行应用说明。过滤式螺旋卸料离心机，在全速下连续进料、连续卸料，自动完成进料、分离、洗涤、卸料等工序。离心机的核心是过滤型转鼓，利用主机和副机的差转速来控制卸料速度，并实现无人安全操作。在处理过程中，主机始终处于电动状态，而副机则由于转速差的作用，基本上处于发电状态。主机和副机功率通常为22KW和5.5KW、30KW和7.5KW、45KW和11KW等4:1匹配，符合本节阐述的工作方式。为考虑到副机供电也是由主机变频器的整流桥提供，因此必须考虑到VF1的整流桥的额定电流（不同的变频器厂商其整流桥规格不一样），以此来决定VF1的选型。VF2的选型必须考虑到能够屏蔽输入缺相功能的变频器。应用本制动方式后，离心机不仅效率提高，而且节能效果好、运行平稳、维护简单。 4.3、制动特点 采用共用直流母线的制动方式，具有以下显著的特点： 4.3.1、节能：电机制动时回馈的能量可以被利用，所以比较节能，特别是对油田磕头机、
