关于变频器应用之中的谐波干扰与抑制分析详细版

变频器产生的干扰及解决方案一、背景介绍变频器是一种用于调节机电转速的设备，广泛应用于工业生产中。

然而，变频器在工作过程中会产生一定的电磁干扰，对周围的电子设备和通信系统造成影响。

本文将详细介绍变频器产生的干扰原因及解决方案。

二、变频器产生的干扰原因1. 高频噪声：变频器在工作时会产生高频噪声，这些噪声会通过电源线、信号线和地线传播到其他设备中，干扰其正常工作。

2. 电磁辐射：变频器在工作时会产生电磁辐射，这种辐射会干扰周围的电子设备和通信系统，影响其正常工作。

3. 电源谐波：变频器使用的电源会产生谐波，这些谐波会通过电源线传播到其他设备中，干扰其正常工作。

三、解决方案1. 滤波器的应用安装滤波器是解决变频器干扰的一种有效方法。

滤波器可以对变频器产生的高频噪声进行滤波处理，减少其传播到其他设备中的干扰。

常见的滤波器类型包括电源滤波器、信号线滤波器和地线滤波器。

根据实际情况选择合适的滤波器进行安装。

2. 电磁屏蔽措施采取电磁屏蔽措施可以有效减少变频器产生的电磁辐射对周围设备的干扰。

常见的电磁屏蔽措施包括金属屏蔽罩的使用、电磁屏蔽材料的应用等。

在设计和安装变频器时，应考虑采取合适的电磁屏蔽措施，将干扰辐射降到最低。

3. 接地措施良好的接地系统可以有效减少变频器产生的电磁干扰。

在安装变频器时，应确保变频器的金属外壳与地线连接良好，同时对其他设备也要进行良好的接地处理，以减少干扰的传播。

4. 优化电源系统优化电源系统可以减少变频器产生的电源谐波，从而降低对其他设备的干扰。

可以采用电源滤波器、电源变压器等设备来优化电源系统，减少谐波的产生。

5. 合理布线合理的布线可以减少变频器产生的干扰。

在布线时，应尽量避免变频器与其他设备的电源线、信号线和地线交叉布置，以减少干扰的传播。

同时，应保持布线整洁，减少电磁干扰的可能性。

6. 故障排查与维护定期进行故障排查和维护工作，及时发现和解决变频器产生的干扰问题。

可以通过使用专业的测试仪器对变频器进行检测，发现问题后及时采取相应的措施进行修复。

变频器应用中的干扰及其抑制【摘要】变频器在工业生产中应用广泛，但在使用过程中常常会受到各种干扰影响其正常运行。

本文将从干扰源、干扰抑制技术、影响因素和抑制措施等方面进行探讨。

干扰源包括电磁干扰、谐波干扰等，而干扰抑制技术则包括滤波器、隔离器等措施。

影响因素主要包括负载波动、电网波动等。

为了抑制这些干扰，需要采取一系列措施，如提高设备抗干扰能力、加强系统接地等。

综合分析各种干扰因素和抑制措施，可以有效地提高变频器的稳定性和可靠性，确保其正常运行。

通过本文的研究，可以为变频器在工业生产中的应用提供一定的参考和指导。

【关键词】变频器、干扰、干扰源、干扰抑制技术、影响因素、抑制措施、结论1. 引言1.1 引言在工业生产中，变频器被广泛应用于驱动各类电机设备，实现调速和节能的目的。

随之而来的问题是变频器应用中的各种干扰，给设备运行和生产带来了诸多不便。

干扰是指在系统中引入一些不希望的信号或波动，导致设备性能下降或产生故障。

如何有效抑制变频器应用中的干扰，提高设备稳定性和可靠性，成为了当前工程技术领域中的一个重要课题。

本文将围绕变频器应用中的干扰问题展开讨论，深入探究干扰源、干扰抑制技术、影响因素以及抑制措施，帮助读者更好地了解和解决变频器应用中的干扰问题。

通过对变频器应用中的干扰进行系统分析和研究，不仅可以提高设备运行效率和稳定性，还可以为工业生产的发展提供更好的技术支持和保障。

2. 正文2.1 变频器应用中的干扰变频器应用中的干扰是一种常见且重要的问题，它可能会对系统的稳定性和性能造成不利影响。

在变频器应用中，干扰主要来源于以下几个方面：1. 电磁干扰：可能来自于变频器本身的电磁辐射，也可能来自外部环境中的其他设备或干扰源。

2. 电源线干扰：电源线中存在的电磁波和谐波可能会对变频器系统产生影响。

3. 机械振动和共振：机械设备的振动和共振现象可能会引起变频器系统的干扰。

为了抑制这些干扰，可以采取一些技术措施，例如：1. 对变频器进行屏蔽设计：通过使用屏蔽材料和屏蔽罩等方式对变频器进行屏蔽，减少电磁辐射对系统的干扰。

变频器谐波干扰及治理措施变频器谐波是指由于正弦电压加压于非线性负载变频器，基波电流发生畸变而产生的谐波。

对于一台变频器来讲，它的输入端和输出端都会产生高次谐波，输入端的谐波还会通过输入电源线对公用电网产生影响。

变频器本身输入侧是一个非线性整流电路，对电源的波形将有影响，变频器输出侧电压、电流、非正弦或非完全正弦波含有丰富的谐波。

一般来讲，变频器对容量大的电力系统影响不是十分明显，但是对于系统容量小的系统，谐波产生的干扰就不可忽略，它对公用电网是一种污染，客观的存在对公用电网和其它系统的危害大致有：（1）变频器谐波使公用电网的元件产生了附加的谐波损耗，降低了发电、输电及用电设备的使用率，大量的三次谐波流过中线时会使线路过热甚至发生火灾。

（2）变频器谐波影响各种电气元件的正常工作。

谐波对电机的影响除引起附加损耗外，还会产生机械振动、噪音和过电流，使电容器、电缆等设备过热，绝缘老化、寿命缩短以至损坏。

（3）变频器谐波会引起公用电网局部的并联谐振和串联谐振，从而使谐波放大，这就使上述的危害大大的增加，甚至引起严重事故。

（4）变频器谐波会对临近的通讯系统产生干扰，导致通讯质量降低，甚至信息的丢失，使通讯系统无法正常工作。

治理变频器谐波问题，抑制辐射干扰和供电系统干扰，可采取屏蔽、隔离、接地等技术手段。

1、安装适当的电抗器在变频器输入侧与输出侧串接合适的电抗器，吸收谐波和增大电源或负载的阻抗，到达抑制谐波的目的，以减少传输过程中的电磁辐射。

通过抑制谐波电流，将功率因数由原来的(0.5-0.6)提高至（0.75-0.85）；2、电源隔离或安装隔离变压器将变频系统的供电电源与其他设备的供电电源相互独立，或在变频器和其他用电设备的输入侧安装隔离变压器，切断谐波电流；3、防止干扰辐射电动机和变频器之间电缆应穿钢管敷设或用铠装电缆，并与其他弱电信号在不同的电缆沟分别敷设，防止辐射干扰；4、变频器正确的接地正确的接地既可以使系统有效地抑制外来干扰，又能降低设备本身对外界的干扰。

变频器控制回路的抗干扰措施及谐波抑制变频器控制回路是现代工业中常见的一种电力控制装置，其作用是通过改变输入电源频率，控制电机的转速和扭矩。

然而，由于外界电源电压的波动、电磁干扰以及装置本身产生的谐波等原因，变频器控制回路容易受到干扰，影响其正常工作。

为了保证变频器控制回路的稳定性和可靠性，需要采取一些抗干扰措施和谐波抑制技术。

本文将对变频器控制回路的抗干扰措施及谐波抑制进行详细阐述。

一、抗干扰措施1.电源滤波器：电源滤波器可以有效地滤除电源波动和电磁干扰引入的高频噪声，保证变频器控制回路的稳定性。

常见的电源滤波器有电磁衰减滤波器、RC滤波器和磁性滤波器等。

2.屏蔽措施：通过在变频器控制回路的输入和输出电缆上增加屏蔽层，可以有效地阻止外界电磁干扰的影响，提高系统的抗干扰能力。

同时，还可以采用金属屏蔽箱等措施，对整个控制回路进行屏蔽，提高系统的整体抗干扰性能。

3.地线设计：良好的地线设计可以有效地减小电磁干扰对控制回路的影响。

要确保地线的良好连接，避免出现接地故障和回路互连引起的干扰。

4.滤波器设计：变频器输出端容易产生谐波噪声，通过增加滤波器，可以将谐波噪声滤除，减小对其他设备的干扰。

常见的滤波器包括LCL型滤波器和LC型滤波器等。

5.电磁兼容设计：在变频器控制回路的设计过程中，要考虑到电子设备之间的相互干扰。

通过合理的布线、距离和结构设计，可以减小控制回路之间的电磁干扰，提高系统的电磁兼容性。

二、谐波抑制技术1.谐波滤除器：谐波滤除器是一种专门用于抑制谐波的装置，通过选择性滤波的方式，将谐波滤除，保证电流和电压的波形符合标准要求。

常见的谐波滤除器有无源滤波器和有源滤波器两种类型。

2.变压器设计：通过变压器的设计，可以有效地抑制谐波的生成，减少对周围设备的干扰。

选择合适的变压器参数，可以降低谐波的含量，提高系统的功率因素。

3.电容器滤波：电容器滤波是一种简单有效的谐波抑制技术，通过增加适当的电容器，可以将谐波电流引导到电容器中，减少对系统的干扰。

变频器应用中的干扰及其抑制【摘要】本文主要介绍了变频器应用中的干扰及其抑制方法。

首先从引言部分入手，引出干扰对变频器应用的重要影响。

接着分析了干扰源和干扰机理，讨论了常见的干扰方式，如电磁干扰、电源干扰等。

然后详细介绍了抑制方法，包括滤波器、屏蔽罩、接地处理等。

最后通过案例分析，说明了不同情况下的干扰抑制实践。

在结论部分总结了文章的重点，并指出了进一步研究的方向。

通过这篇文章，读者可以全面了解变频器应用中的干扰问题及解决方法，为工程实践提供了参考。

【关键词】变频器、干扰、抑制、干扰源、干扰机理、干扰方式、抑制方法、案例分析、结论1. 引言1.1 引言变频器在工业领域中应用广泛，它可以实现电机的变速控制，提高生产效率和节能降耀。

随着电子技术的不断发展，变频器应用中出现的干扰问题逐渐凸显，给生产过程带来一定的影响。

干扰问题不仅会导致设备异常运行，还可能对生产系统造成严重的损失。

对变频器应用中的干扰及其抑制进行深入研究，对于保障生产过程的稳定运行具有重要意义。

本文将围绕变频器应用中的干扰问题展开讨论，首先介绍干扰源和干扰机理，以便我们更好地理解干扰问题的本质。

接着将探讨常见的干扰方式，以及针对这些干扰方式采取的抑制方法，从而为解决干扰问题提供有效的技术支持。

结合实际案例，分析干扰问题的具体表现和解决方案，为读者提供实用的参考依据。

通过本文的研究，我们希望能够增强对变频器应用中干扰问题的认识，为工程技术人员提供解决干扰问题的实用方法，保障生产设备的安全运行和生产效率的提升。

2. 正文2.1 干扰源干扰源是指在变频器应用中可能引起系统异常运行或影响设备性能的外部因素。

主要的干扰源包括：1. 电源干扰：来自电网的电压波动、电流谐波、电磁干扰等会直接影响变频器的稳定性和输出性能。

2. 信号干扰：包括传感器信号干扰、通讯信号干扰等，可能导致控制系统不能准确获取和处理信号，进而影响系统的运行。

3. 电磁干扰：来自传感器、电机、开关等设备的电磁辐射可能对变频器电路产生干扰，导致系统故障或性能下降。

变频器的谐波干扰与抑制办法变频器中要进行大功率二极管整流、大功率晶体管逆变，结果是在输入输出回路产生电流高次谐波，干扰供电系统、负载及其他邻近电气设备。

在实际使用过程中，经常遇到变频器谐波干扰问题，下面简单介绍谐波产生的机理、传播途径及有效抑制干扰的方法。

一、变频器谐波产生机理变频器的主电路一般为交-直-交组成，外部输入380V/50Hz的工频电源经三相桥路不可控整流成直流电压信号，经滤波电容滤波及大功率晶体管开关元件逆变为频率可变的交流信号。

在整流回路中，输入电流的波形为不规则的矩形波，波形按傅立叶级数分解为基波和各次谐波，其中的高次谐波将干扰输入供电系统。

在逆变输出回路中，输出电流信号是受PWM载波信号调制的脉冲波形，对于GTR大功率逆变元件，其PWM的载波频率为2～3kHz，而IGBT大功率逆变元件的PWM最高载频可达15kHz。

同样，输出回路电流信号也可分解为只含正弦波的基波和其他各次谐波，而高次谐波电流对负载直接干扰。

另外高次谐波电流还通过电缆向空间辐射，干扰邻近电气设备。

二、抑制谐波干扰常用的方法谐波的传播途径是传导和辐射，解决传导干扰主要是在电路中把传导的高频电流滤掉或者隔离；解决辐射干扰就是对辐射源或被干扰的线路进行屏蔽。

具体常用方法：（1）变频系统的供电电源与其他设备的供电电源相互独立，或在变频器和其他用电设备的输入侧安装隔离变压器，切断谐波电流。

（2）在变频器输入侧与输出侧串接合适的电抗器，或安装谐波滤波器，滤波器的组成必须是LC型，吸收谐波和增大电源或负载的阻抗，达到抑制谐波的目的。

（3）电动机和变频器之间电缆应穿钢管敷设或用铠装电缆，并与其他弱电信号在不同的电缆沟分别敷设，避免辐射干扰。

（4）信号线采用屏蔽线，且布线时与变频器主回路控制线错开一定距离（至少20cm以上），切断辐射干扰。

（5）变频器使用专用接地线，且用粗短线接地，邻近其他电器设备的地线必须与变频器配线分开，使用短线。

关于变频器应用之中的谐波干扰与抑制分析变频器在实际的工业领域应用较为广泛，以其节能效果好、自动控制程度高受到了越来越多的关注。

但在实际的应用过程中，由于谐波干扰问题，导致变频器的效果会受到一定的影响，并有可能会对其他的设备造成影响，本文通过对变频器应用过程中的谐波干扰问题，对其抵制措施进行分析。

由于在变频器中使用了整流二极管与晶闸管等器件，在工作时会在输入输出电路中产生一定的高次谐波，对于电网将会形成一定的干扰，造成电压畸变，对邻近的电气设备造成影响，对于一些精密的仪器更是作用明显，最终导致控制对象有准确度出现较大偏差。

变频器多应用于大功率的机电设备中，干扰问题解决不好，将会对整个系统造成严重影响，所以需要对谐波干扰问题进行系统研究，并采取相关的措施解干扰问题，达到自动化控制的精确化。

变频器分类变频器从结构上来讲，主要分为间接变频器与直接变频器两种，间接变频，顾名思义，则是通过工频电流进行整流后变为直流，再通过逆变器变成可控的交流电。

直接变频器则没有中间的环节。

间接变频器是目前应用较多的，从结构上进行细分，主要有三种形式。

通过可控整流器对电压进行改变，把调压与调频分布在两个环节中；采用非控制整流器对谐波进行斩截，用脉宽来进行调压；第三是采用可宾从关断的全控器件输出特定波形来形成近似正弦波。

变频器谐波产生原理谐波主要是指对于周期性的非正弦电量在进行傅立叶级数分解时除了得到频率相同的分量外，还能够得到的大于基本波频率的分量。

谐波是一种干扰分量，对电网造成负面影响。

由于变频器中采用了晶闸管元件，在电网中吸取能量为非连续正纺波，以脉动的方式向电网获得电流，反馈回电网后，与系统的脉动电压叠加形成一定的波形畸变，其中的高频次谐波将会对供电系统造成一定的干扰。

谐波干扰分析变频器产生的谐波将沿着输入线路向上传导从而进入到电路，对电源上的其余电器形成干扰，另外还可能会向下传输，对终端的负载产生影响，变频器高次谐波通电缆会向空间进行辐射，对电气设备形成干扰，另外还可能会通过电磁感应、线路间的分布电容进行传播。

变频器的谐波干扰与抑制及参数设定变频器是一种将交流电源转换为可调控频率和电压的电力变换装置，广泛应用于工业生产中的电机驱动系统。

然而，变频器在运行过程中会产生谐波干扰，给电气设备带来诸多问题。

本文将重点介绍变频器的谐波干扰、抑制方法以及参数设定。

一、变频器的谐波干扰变频器在将电源交流电转换为电机驱动所需的直流电后，将其通过逆变器部分将其转换为可调频率的交流电。

在这个过程中，电压和电流在逆变器部分会发生波形的失真，进而产生谐波。

谐波表现为频率不同的电流或电压的波形成分，由于谐波的存在，会导致电气设备的过热、寿命缩短、工作不稳定等问题。

二、谐波干扰的分类谐波干扰主要分为电压谐波和电流谐波两种类型。

电压谐波是指在电源侧（变频器输出侧），电压的波形失真导致谐波的产生；电流谐波是指在电机侧（电机输出侧），电流的波形失真导致谐波的产生。

通常情况下，电流谐波对电气设备的影响更为严重，因此本文主要关注电流谐波的抑制方法与参数设定。

三、抑制电流谐波的方法1.增加滤波电容：通过在变频器输出侧添加滤波电容来减小电流谐波，滤波电容能够吸收一部分的谐波电流。

滤波电容的参数设定应根据谐波电流的频率和幅值进行选择。

2.采用谐波抑制器：谐波抑制器是一种专业的设备，能够检测并抑制系统中的电流谐波波动。

谐波抑制器通过将谐波电流反馈给变频器，使其产生反向的谐波电流，从而抵消谐波波动。

3.增加输出滤波器：通过在变频器输出侧添加输出滤波器，可以有效地减小电流谐波。

输出滤波器可将变频器输出的方波电流转换为更接近正弦波的电流。

四、参数设定参数设定是抑制谐波干扰的重要环节，合理设置变频器的参数可以减小谐波的产生。

参数设定的要点如下：1.频率设定：根据实际情况设定变频器的输出频率，合理的频率设定能够减小谐波的产生。

2.减小调速时间：调速时间是指从起动到达设定速度所需的时间，减小调速时间能够降低谐波的产生。

3.加大滤波时间常数：滤波时间常数是指变频器输出电流和电压滤波的时间，加大滤波时间常数能够减小谐波的波动。

变频器产生的干扰及解决方案一、引言变频器作为一种常见的电力设备，广泛应用于工业生产过程中。

然而，它也会产生一定的电磁干扰，对周围的电子设备和系统造成不良影响。

本文将详细介绍变频器产生的干扰原因、干扰类型以及解决方案。

二、干扰原因1. 高频谐波变频器工作时，由于非线性元件的存在，会产生高频谐波。

这些高频谐波会通过电源线、信号线以及空气传播，引起附近设备的故障或干扰。

2. 电磁辐射变频器内部的高频电流和高频电压会产生电磁辐射。

这些电磁辐射会通过空气传播，干扰附近的电子设备。

3. 地线干扰变频器的电源和信号线都需要接地，而地线的电位差可能会引起地线干扰。

地线干扰会通过共模电流的形式，干扰附近设备的正常工作。

三、干扰类型1. 电源线干扰变频器的高频谐波会通过电源线传播，引起附近设备的电源线干扰。

这种干扰表现为电源电压波动、电源电压失真等现象。

2. 信号线干扰变频器的高频电磁辐射会通过信号线传播，引起附近设备的信号线干扰。

这种干扰表现为信号失真、信号丢失等现象。

3. 地线干扰地线干扰主要通过共模电流的形式传播，干扰附近设备的正常工作。

这种干扰表现为设备工作不稳定、噪声增加等现象。

四、解决方案1. 滤波器的使用在变频器的输入端和输出端加装合适的滤波器，可以有效地抑制高频谐波和电磁辐射，减少干扰对周围设备的影响。

2. 电磁屏蔽在变频器的外壳上加装电磁屏蔽材料，可以有效地减少电磁辐射，降低干扰对周围设备的影响。

3. 优化接地系统合理设计变频器的接地系统，采用良好的接地方式，可以减少地线干扰的发生。

例如，使用大面积的接地铜板，减小接地电阻，提高接地效果。

4. 电缆布线合理布置变频器的电源线和信号线，避免与其他设备的线路交叉，减少干扰的传播。

5. 屏蔽电缆的使用在变频器的输入端和输出端使用屏蔽电缆，可以有效地减少信号线干扰。

6. 隔离变压器的使用在变频器的输入端和输出端加装隔离变压器，可以有效地隔离电源线干扰和信号线干扰。

变频器应用中的干扰以及抑制变频器应用中的干扰以及抑制随着现代工业的迅速发展，变频器作为工业自动化领域的一种重要设备，其使用已经非常广泛，特别是在各种工业自动化控制系统中，变频器已成为不可或缺的重要组成部分。

但是，在变频器操作过程中，由于有许多电子元件在内部运作，所以很容易引起各种干扰问题，影响变频器的正常工作，甚至可能对其他设备和系统产生影响。

因此，在变频器的应用过程中，如何有效地抑制干扰，确保设备的正常运行，这是一个非常重要的问题。

一、变频器产生的干扰1. 电磁干扰在变频器运行过程中，由于电流对地的回路不平衡，会引起大量的电流通过变频器的接地线，形成地电流。

同时，容易引起机房大地回路和其他设备的地回路耦合，形成一个大的地电位差。

这些干扰电流会通过地线进入到其他设备的回路中，产生一些干扰现象，例如电器设备的电子元件寿命短等。

2. 射频干扰在变频器工作中，由于其内部的高频电子元件，会产生射频干扰。

射频干扰不仅会产生电磁波，还可以通过信号线、电源线和机壳等途径传递到其他设备中，造成干扰。

例如，当变频器的输出频率和载荷电路的谐振频率相等时，就会形成谐振現象，产生强烈的干扰信号。

3. 电源干扰在变频器的安装和使用过程中，电源线会存在电源电容、滤波元件和开关电源等元件，这些元件都可能会引起电源的质量问题，同时还会产生电源干扰。

这种干扰不仅会影响到变频器本身，也会向其他设备等电子元件传输，造成干扰。

二、抑制干扰的方法1. 电源线的抑制对于电源线产生的干扰，可以采取加装滤波元件、电源电容和电源变压器来改善。

滤波器可以将变频器的电源瞬变电压降低至线路上的电压波动范围内，有效地消除了变频器的电源干扰。

电源电容就像一个能够存储电容的装置，在变频器工作时电场会在电容附近形成，可以吸收所产生的电源噪声和回流电流，反过来减少了变频器的电磁噪声。

而电源变压器则是为变频器定制的电源，会减少电源波动对变频器的影响。

2. 地线处理对于电磁干扰，最重要的就是要进行地线处理，消除地电势差，减少地回路的电阻，以达到减少地电流的目的。

浅谈变频器高次谐波的危害及抑制措施【摘要】高次谐波是变频器在工作过程中产生的一种有害电磁干扰。

这些高次谐波会影响电气设备的正常运行，导致设备故障和损坏，甚至影响整个电力系统的稳定性和安全性。

本文从高次谐波的危害、产生原因以及抑制措施等方面进行了探讨。

针对高次谐波的抑制措施包括滤波器的应用和其他各种抑制技术。

通过使用适当的滤波器和其他抑制措施，可以有效地减少高次谐波的影响，提高电力系统的可靠性和稳定性。

对于变频器高次谐波的危害及抑制措施是非常重要的，希望通过本文的探讨能够增加人们对这方面问题的认识，提高电气设备运行的安全性和可靠性。

【关键词】变频器、高次谐波、危害、原因、抑制措施、滤波器、结论1. 引言1.1 引言变频器在工业领域的广泛应用使得生产效率得到了显著提升，然而随之而来的高次谐波却给设备运行和电网稳定性带来了不可忽视的危害。

高次谐波是指频率高于基波频率的谐波，会导致电网电压波形失真、电流波形畸变，增加系统的电能损耗，影响设备的正常运行，甚至对其他设备造成干扰。

人们迫切需要有效的手段来抑制变频器产生的高次谐波。

在本文中，我们将深入分析高次谐波的危害、变频器产生高次谐波的原因，以及针对高次谐波的抑制措施。

我们还将重点讨论滤波器在高次谐波抑制中的应用，以及其他一些有效的抑制措施。

通过对这些内容的探讨，我们希望能够为工程师和技术人员提供关于高次谐波问题的深入理解，为他们在实际工程中应对高次谐波提供一定的参考和帮助。

通过共同努力，我们相信可以更好地保障电网运行稳定，确保设备正常运行，推动工业生产的持续发展。

2. 正文2.1 高次谐波的危害高次谐波是指频率是基波频率的整数倍的谐波成分，在变频器系统中产生的高次谐波会对电网和设备造成一系列的危害。

高次谐波会导致电网的电压失真和电流失真增加，影响电能质量，降低系统的功率因数，增加谐波损耗。

高次谐波会导致变频器系统内部设备的故障，如电容器老化、绕组温升过高等问题，缩短设备的寿命。

变频器谐波产生原因与抑制方法的分析变频器（VFD）是一种用于控制电动机转速的装置，通过调整电源频率和电压来改变电机运行速度。

然而，变频器在使用过程中常常会产生谐波，导致电网负载不稳定，影响其他电气设备的正常运行。

本文将分析变频器谐波产生的原因，并介绍一些抑制谐波的方法。

1.变频器本身结构特点：变频器通过高频开关器件（如IGBT、MOSFET等）将直流电源转化为交流电源，在电流开关过程中会产生高频脉冲，这些脉冲会引起电压和电流的谐波。

2.非线性负载：变频器供电的电机通常是非线性负载，即电流与电压不成正比。

非线性负载会引起电流谐波的产生，进而导致电压谐波扩大。

3.电源系统结构：由于电源系统结构及其参数的限制，电源系统的阻抗不匹配可能导致变频器谐波产生。

例如，电容器、滤波器等元件的阻抗变化会引起电源谐波问题。

4.电源负载波动：当电源系统中的其他负载发生波动时，变频器的谐波也会受到影响。

电源负载波动会引起电压波动，进而导致变频器谐波的产生。

针对变频器谐波问题，可以采取以下几种抑制方法：1.安装滤波器：滤波器是一种能够滤除谐波信号的装置，通过调整滤波器的参数（如电容、电感等），可以有效地消除变频器产生的谐波。

2.采用三级变频器：三级变频器是一种设计更为复杂的变频器，通过增加线性输入级、非线性级和滤波级的结构，可以大大减小谐波的产生。

3.提高电压/电流质量监测和控制：通过使用高效的电源和电流控制技术，可以减小电压和电流的波动，从而减小谐波的产生。

4.加强电网监测和保护：定期检查电网的参数，确保电源系统的稳定运行，减小电压波动，从根本上减少变频器谐波产生。

5.优化变频器设计：改进变频器的硬件和软件设计，减小开关脉冲和非线性负载对谐波产生的影响。

总之，变频器谐波的产生主要是由于变频器本身结构特点、非线性负载、电源系统结构和电源负载波动等原因导致的。

为了抑制变频器谐波，可以采取安装滤波器、采用三级变频器、提高电压/电流质量监测和控制、加强电网监测和保护、优化变频器设计等方法。

变频器谐波的干扰分析及预防和治理摘要：随着火电利用小时的不断减少，控制能源消耗，降低生产成是发电企业急需解决的问题，变频器在大型电厂中的广泛应用为节约能源起到了巨大作用。

变频器运行时产生大量的高次谐波，这些谐波会相互叠加，叠加后将会导致电磁不平衡，影响电动机正常运行，甚至导致供电设备发热损坏，严重干扰电源及周围的电气和电子设备运行，尤其是电厂各类保护装置。

为了消除这些干扰，必须进行变频器谐波干扰分析，提前预防，预防谐波干扰带来的异常。

关键词：变频器；谐波；干扰分析0引言随着低能耗、低污染、低排放为基础的低碳经济模式不断推广，以能源技术创新为核心的变革正大步进入能源行业。

出于节约能源和自动化控制的目的变频调速技术在电厂及其他领域被大规模应用，不仅数量多、功率大，并被密集使用，在工业变频器给大家带来高效节能、控制精确的同时，也产生了诸多的不利的影响，如谐波干扰、电磁干扰等等，尤其是在今天电厂等实现大规模工业总线控制的领域，问题尤为突出。

1问题的提出变频器运行时产生大量的高次谐波，而且众多的变频器谐波会相互叠加，谐波将会影响电动机正常运行，还会导致供电设备发热损坏，严重干扰电源及周围的电气和电子设备的运行。

同时，变频器的电磁干扰会对控制设备尤其是现场总线设备的干扰更大。

为了保证系统的安全稳定运行，必须对这些问题进行原因分析，并据此提出相应措施，使这种高效节能的技术再生产中更好的发挥作用。

2变频器谐波干扰分析2.1 变频器谐波的产生及危害采用变频器对风机变频调速，变频器输入侧为整流回路，具有非线性特性，产生的高次谐波使输入电源的电流波形、电压波形发生畸变；变频器输出侧为一系列矩形波组成的脉宽调制的接近于三相正弦波形的交流电，输出电压和电流波形中均含有高次谐波，每一个变频器作为谐波电力源，向电源母线注入谐波电流，由于每一段母线上带有多台变频器，因此产生大量的谐波电流，谐波电流会在系统上产生相应的谐波压降，在母线上引起电压畸变。

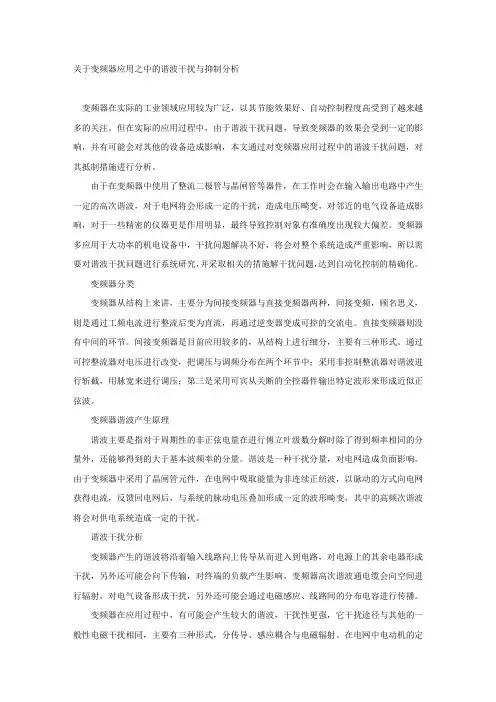

解决方案编号：YTO-FS-PD103关于变频器应用之中的谐波干扰与抑制分析通用版The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution Proposed T o Solve The Overall Problem Can Ensure The Rapid And Effective Implementation.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards关于变频器应用之中的谐波干扰与抑制分析通用版使用提示：本解决方案文件可用于已经体现出的，或者可以预期的问题、不足、缺陷、需求等等，所提出的一个解决整体问题的方案（建议书、计划表），同时能够确保加以快速有效的执行。

文件下载后可定制修改，请根据实际需要进行调整和使用。

变频器在实际的工业领域应用较为广泛，以其节能效果好、自动控制程度高受到了越来越多的关注。

但在实际的应用过程中，由于谐波干扰问题，导致变频器的效果会受到一定的影响，并有可能会对其他的设备造成影响，本文通过对变频器应用过程中的谐波干扰问题，对其抵制措施进行分析。

由于在变频器中使用了整流二极管与晶闸管等器件，在工作时会在输入输出电路中产生一定的高次谐波，对于电网将会形成一定的干扰，造成电压畸变，对邻近的电气设备造成影响，对于一些精密的仪器更是作用明显，最终导致控制对象有准确度出现较大偏差。

变频器多应用于大功率的机电设备中，干扰问题解决不好，将会对整个系统造成严重影响，所以需要对谐波干扰问题进行系统研究，并采取相关的措施解干扰问题，达到自动化控制的精确化。

变频器分类变频器从结构上来讲，主要分为间接变频器与直接变频器两种，间接变频，顾名思义，则是通过工频电流进行整流后变为直流，再通过逆变器变成可控的交流电。

关于变频器应用之中的谐波干扰与抑制分析示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月关于变频器应用之中的谐波干扰与抑制分析示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

变频器在实际的工业领域应用较为广泛，以其节能效果好、自动控制程度高受到了越来越多的关注。

但在实际的应用过程中，由于谐波干扰问题，导致变频器的效果会受到一定的影响，并有可能会对其他的设备造成影响，本文通过对变频器应用过程中的谐波干扰问题，对其抵制措施进行分析。

由于在变频器中使用了整流二极管与晶闸管等器件，在工作时会在输入输出电路中产生一定的高次谐波，对于电网将会形成一定的干扰，造成电压畸变，对邻近的电气设备造成影响，对于一些精密的仪器更是作用明显，最终导致控制对象有准确度出现较大偏差。

变频器多应用于大功率的机电设备中，干扰问题解决不好，将会对整个系统造成严重影响，所以需要对谐波干扰问题进行系统研究，并采取相关的措施解干扰问题，达到自动化控制的精确化。

变频器分类变频器从结构上来讲，主要分为间接变频器与直接变频器两种，间接变频，顾名思义，则是通过工频电流进行整流后变为直流，再通过逆变器变成可控的交流电。

直接变频器则没有中间的环节。

间接变频器是目前应用较多的，从结构上进行细分，主要有三种形式。

浅论变频器谐波的干扰及其抑制方法摘要:变频器谐波是变频器运行过程中,需要对输入电源用大功率二极管整流(或晶体管/逆变模块)进行逆变;在其逆变过程中,在输入输出回路产生的高次谐波;变频器谐波对供电系统、负载及其他邻近电气设备产生干扰。

本文首先阐述了变频器谐波产生机理,其次,分析了变频器谐波产生干扰的传播途径,同时,对变频器谐波对电力设备或电力系统的主要危害进行了深入的探讨。

最后,就抑制变频器谐波干扰的措施方法提出了自己的建议和看法,具有一定的参考价值。

关键词:变频器谐波干扰抑制方法1 前言变频器是利用电力电子半导体器件的通断作用将工频电源变换为另一频率的电能的控制装置。

利用变频器拖动电动机,起动电流小,可以实现软起动和大范围的无级调速,方便地对电机转速进行控制,使得电动机的运行符合实际工况需求,节能效果显著,因而变频器在工业生产中得到了越来越广泛的应用。

变频器属于电力电子装置,构成它的电子元器件、计算机芯片、数字电路等均易受外界的电磁干扰(EMI),因此,变频器投入电网后,相应的抗干扰设计技术(即电磁兼容性EMC)也已经变得越来越重要。

2 变频器谐波产生机理(1)变频器输入端谐波产生机理。

变频器的主电路一般为交一直一交组成,外部输入380V/50Hz的工频电源经三相桥路不可控整流成直流电压,经电容滤波及大功率晶体管开关元件逆变为频率可变的交流电压。

在整流回路中,输入电流的波形为不规则的矩形波,波形按傅立叶级数分解为基波和各次谐波,谐波次数通常为6n±1次高次谐波,其中的高次谐波将干扰输入供电系统。

如果电源侧电抗充分小、换流重叠角”可以忽略,那么n次高次谐波为基波电流的1/n。

(2)变频器输出端谐波产生机理。

在逆变输出回路中,输出电流信号是受PWM 载波信号调制的脉冲波形。

对于GTR大功率逆变元件,其PWM的载波频率为2-3kHz,而IGBT大功率逆变元件的PWM最高载频可达15kHz。

同样,输出回路电流信号也可分解为只含基波和其他各次谐波。
