集团客户专线接入方案指导手册(第一版)客户响应中心二零一零年十月目录2GPRS-VPN业务解决方案2.1GPRS-VPN业务建设流程2.2GPRS-VPN业务建设的注意事项2.3GPRS-VPN图解及路由器配置3IP-VPN业务解决方案3.1IP-VPN业务建设流程3.2IP-VPN业务建设的注意事项3.3IP-VPN业务图解4宽带上网业务解决方案4.1宽带上网业务建设流程4.2宽带上网业务建设的注意事项4.3宽带上网业务图解5附录:5.1接入设备介绍5.2专线接入方案补充5.3传输技术对比及推荐应用场景概述中国移动网络按功能划分可以分为:接入网、传输网和业务网。
如下图所示:业务网:业务网均为高性能服务器,均属网管中心管理范围。
武汉分公司只负责接入侧交换机的维护、数据制作、IP地址申请。
传输网:武汉移动使用了PTN、SDH、PON作为传输网设备,其中OTN作为传输网的核心调度层,调度大颗粒业务。
接入不同业务根据一定的原则使用不同的传输设备,该原则将在下文进行描述。
接入网:主要用于实现各种业务的接入,并实现用户/流量的隔离,保证各类业务的安全和服务质量。
接入层通过采用:光纤收发器+PTN、ONU+OLT、MSAP+SDH/MSTP、WLAN等多种技术实现业务的接入。
根据湖北移动公司武汉分公司对全业务运营下对固定宽带业务的发展要求,结合武汉市核心网、传输网的建设,为促进和指导业务及相关部门更好的开展集团客户专线业务,特制订本指导手册。
GPRS-VPN业务解决方案GPRS网络做为一种承载网络,基于GPRS可以方便地实现多种丰富多彩的业务。
根据GPRS网络所具有的优点,可以方便的实现移动性、安全性、实时性等需求。
因此对于一些对流量、时延和带宽要求不是很高的企业应用,如银行、电力、交通、福彩、法院等行业可以通过GPRS实现接入,而且组网结构比较简单,实现起来也比较容易。
因此我们说基于GPRS的行业性应用有着比较广阔的发展前景。

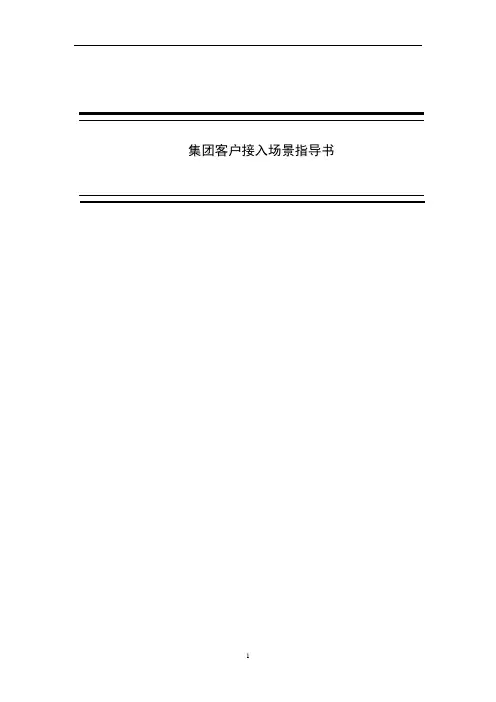

集团客户接入场景指导书目录二 O 一三年六月 (1)场景一集团客户E1 TDM数据专线接入方案 (3)场景二集团客户34M/45M/155M TDM数据专线接入方案 (4)场景三集团客户2M~300M 以太网数据专线接入方案 (5)场景四集团客户300M~1000M 以太网数据专线接入方案 (7)场景五集团客户MPLS VPN数据专线接入方案 (8)场景六集团客户视频监控数据专线接入方案 (9)场景七集团客户金融类高可靠性数据专线多点接入和收敛汇聚方案 (11)场景八集团客户千兆以上大颗粒数据专线接入方案 (12)场景九集团客户IP化语音专线接入方案 (13)场景十集团客户百兆以下互联网专线接入方案 (14)场景十一其他类型的集团客户接入方案 (16)场景一:集团客户E1 TDM 数据专线接入方案NxE1NxE1PDH/协议转换器/光纤收发器/MSAP客户侧PTNPTN 接入ONU图1:集团客户E1 TDM 数据专线接入方案示意图1NxE1NxE1PDH/协议转换器/光纤收发器/MSAP客户侧SDH/MSTPSDH 接入图2:集团客户E1 TDM 数据专线接入方案示意图2场景2:集团客户34M/45M/155M TDM 数据专线接入方案PDH/协议转换器/光纤收发器/MSAP客户侧SDH/MSTPSDH+简单延伸接入SDH 接入图3:集团客户34M/45M/155M TDM 数据专线接入方案示意图1客户侧PTN图4:集团客户34M/45M/155M TDM 数据专线接入方案示意图2场景3: 集团客户2M ~300M 以太网数据专线接入方案PDH/协议转换器/光纤收发器/MSAP客户侧PTNPTN 接入ONUFE/GE FE/GEFE/GE图5:集团客户2M ~300M 以太网数据专线接入方案示意图1PDH/协议转换器/光纤收发器/MSAP客户侧 MSTPMSTP 接入FE/GE FE/GE FE/GE图6:集团客户2M ~300M 以太网数据专线接入方案示意图2场景4: 集团客户300M ~1000M 以太网数据专线接入方案GE裸纤或CWDM客户侧PTNOTN+PTN 接入ONUGE 图7:集团客户300M ~1000M 以太网数据专线接入方案示意图1客户侧PTN PTN 接入协议转换器光纤收发器/MSAPGEGE GE图8:集团客户300M ~1000M 以太网数据专线接入方案示意图2场景5:集团客户MPLS VPN 数据专线接入方案客户侧PTN 城域CMNET/IP 专网ONU换器/光纤收发器/MSAP专网FE/GEFE/GEFE/GE图9:集团客户MPLS VPN 数据专线接入方案示意图场景6: 集团客户视频监控数据专线接入方案协议转换器/光纤收发器ONUFEFE视频光端机图10:集团客户视频监控数据专线接入方案示意图1协议转换器/光纤收发器FE视频光端机图11:集团客户视频监控数据专线接入方案示意图2场景7:集团客户金融类高可靠性数据专线多点接入和收敛汇聚方案协议转换器/光纤收发器/MSAP客户侧PTNPCATM ATM 机支行/分理处/营业点图12:集团客户金融类高可靠性数据专线多点接入和收敛汇聚方案示意图1ATM机客户侧SDH/MSTPPC支行/分理处/营业点ATM 图13:集团客户金融类高可靠性数据专线多点接入和收敛汇聚方案示意图2场景8:集团客户千兆以上大颗粒数据专线接入方案PTN或裸纤客户侧OTNOTN接入图14:集团客户千兆以上大颗粒数据专线接入方案示意图场景9:集团客户IP化语音专线接入方案FE/GEPDH/协议转换器/光纤收发器/MSAP客户侧PTN ONUFE/GEONU (内置语音端口)图15:集团客户IP 化语音专线接入方案示意图1PDH/协议转换器/光纤收发器/MSAP客户侧PTN FE/GE图16:集团客户IP 化语音专线接入方案示意图2场景10: 集团客户百兆以下互联网专线接入方案PDH/协议转换器/光纤收发器/MSAP客户侧PTNPTN 接入ONUFE/GE FE/GE FE/GE图17:集团客户百兆以下互联网专线接入方案示意图1换器发器图18:集团客户百兆以下互联网专线接入方案示意图2 场景11:其他类型的集团客户接入方案图19:其他类型的集团客户接入方案(沿街商铺)示意图图20:其他类型的集团客户接入方案(聚类市场或商务楼宇)示意图。
集团客户专线接入方案指导手册(第一版)客户响应中心二零一零年十月目录1概述中国移动网络按功能划分可以分为:接入网、传输网和业务网。
如下图所示:业务网:业务网均为高性能服务器,均属网管中心管理范围。
武汉分公司只负责接入侧交换机的维护、数据制作、IP地址申请。
传输网:武汉移动使用了PTN、SDH、PON作为传输网设备,其中OTN作为传输网的核心调度层,调度大颗粒业务。
接入不同业务根据一定的原则使用不同的传输设备,该原则将在下文进行描述。
接入网:主要用于实现各种业务的接入,并实现用户/流量的隔离,保证各类业务的安全和服务质量。
接入层通过采用:光纤收发器+PTN、ONU+OLT、MSAP+SDH/MSTP、WLAN等多种技术实现业务的接入。
根据湖北移动公司武汉分公司对全业务运营下对固定宽带业务的发展要求,结合武汉市核心网、传输网的建设,为促进和指导业务及相关部门更好的开展集团客户专线业务,特制订本指导手册。
2GPRS-VPN业务解决方案GPRS网络做为一种承载网络,基于GPRS可以方便地实现多种丰富多彩的业务。
根据GPRS网络所具有的优点,可以方便的实现移动性、安全性、实时性等需求。
因此对于一些对流量、时延和带宽要求不是很高的企业应用,如银行、电力、交通、福彩、法院等行业可以通过GPRS实现接入,而且组网结构比较简单,实现起来也比较容易。
因此我们说基于GPRS的行业性应用有着比较广阔的发展前景。
2.1GPRS-VPN业务建设流程流程顺序如下:✧客户经理立项;✧项目经理委托设计院制作设计图纸、委托施工队进行现场及线路施工;✧项目经理发函至省公司集团客户部,由网管中心分配互联IP地址及用户IP地址段,并完成GPRS-VPN的局数据制作;✧由传输数据中心完成GPRS-VPN接入交换机数据制作;✧客户可按配置模板自行配置客户端路由器,如客户无法完成配置,客户响应中心安排技术支持人员至客户现场完成路由器调测;✧数据业务中心完成制卡工作,并由客户响应中心与全业务运营中心完成业务联调及开通工作。
集团客户专线接入段组网方案一.集团专线业务类型现阶段,集团专线业务主要有互联网专线、数据专线、承载叠加业务的专线三大类。
(一)互联网专线:指利用自有承载资源,为集团客户提供专有通道接入中国移动互联网(CMNET),可以提供2M到1000M不同带宽的接入,无需通过认证直接访问互联网。
(二)数据专线:指利用自有承载资源,为集团客户提供集团内部或集团之间的专线互联,构建集团客户专有网络,从而实现集团客户内部或集团之间信息共享,满足集团客户办公、生产管理等需求。
包括,2M、4M、8M、10M、155M、622M等速率传输电路,以及裸光纤。
(三)承载叠加业务的专线1、语音(含IMS)专线:指利用自有承载资源,为集团客户提供专有通道将客户端语音设备接入IP前置机或将客户端语音设备(IAD或IP PBX)接入IMS核心网,满足集团客户业务需求。
2、行业应用专线:包括与MAS(企业信息机)、GPRS等行业应用的专线。
如供电抄表、环境监控、车辆定位等。
二、集团客户等级划分根据集团客户行业属性、企业规模和业务合作情况等方面综合考虑,将集团客户划分为VIP客户、A类客户、B类客户和C类客户四个等级。
三、集团专线接入段定义集团专线接入段是指从客户端至移动业务接入设备(如城域网交换机、行业应用网关等)之间的链路,接入段网络包含链路涉及的光缆、设备、逻辑通道等。
(一)VIP客户1. 数据专线(1)2M-8M数据专线优选方案一:PTN方案,用户中心机房安装PTN汇聚设备,并通过双纤双路由方式接入移动PTN网络,分支机构分别安装PTN接入设备,实现点对点或点对多点的组网。
适用场景:VIP客户低带宽数据专线业务。
慎用场景:无充足PTN资源地市慎用。
备选方案一:MSTP方案,用户中心机房部署MSTP汇聚设备,并通过双纤双路由方式接入移动SDH传输网,分支机构安装MSTP接入设备,实现点对点或点对多点的组网。
适用场景:VIP客户低带宽数据专线业务, PTN方案无法满足的情形,或用户有特定需求。
运营商互联网专线接入方案随着数字化时代的到来,互联网的应用已经渗透到人们生活的方方面面,无论是家庭用户还是企业客户都离不开互联网。
而对于企业客户来说,互联网的稳定性、安全性和带宽需求更是至关重要。
因此,对于运营商来说,提供高质量的互联网专线接入服务迫在眉睫。
本文将讨论运营商互联网专线接入方案。
一、互联网专线接入的基本概念互联网专线接入是指运营商以固定线路连接企业客户的局域网(LAN)和互联网的服务。
它是一种专门为企业用户提供的、带宽高、稳定性好的互联网接入服务。
与普通宽带接入相比,互联网专线接入更加稳定、可靠且安全。
互联网专线接入通常采用光纤、以太网、ATM等技术,可以提供从2M到数G不等的带宽,满足企业对带宽需求的不同程度。
同时,互联网专线接入还提供了一系列增值服务,如网络安全、质量监测、专线直连等,可以进一步满足企业用户对网络的需求。
二、互联网专线接入的优势1. 稳定性好由于采用了专用的传输线路,并且多数情况下都是对称带宽,因此互联网专线接入的稳定性要远远高于普通宽带接入。
对于企业来说,稳定的网络是保障业务正常运行的基础条件。
2. 带宽大互联网专线接入可以提供从2M到数G不等的带宽,满足企业用户对大带宽的需求。
尤其对于大型企业来说,对带宽的需求往往是非常大的,如果采用普通宽带接入可能难以满足。
3. 安全性高互联网专线接入通常提供了一系列的安全性服务,如防火墙、虚拟专用网(VPN)、DDoS 防护等,可以有效避免网络攻击和数据泄露,保障企业数据的安全。
4. 服务质量高互联网专线接入还可以提供一系列的增值服务,如质量监测、专线直连等,可以进一步提高服务的质量。
如专线直连可以避免因为网络中转而导致的延迟和不稳定性。
5. 支持异地接入对于跨地域的企业来说,可以通过互联网专线接入实现异地网络互联,实现企业内网统一管理,提高网络通信效率。
三、互联网专线接入的实施方案1. 网络设计方案在实施互联网专线接入之前,首先需要进行网络设计。
集团专线接⼊⽅案集团专线接⼊⽅案⼀、互联⽹专线互联⽹专线接⼊业务是指客户通过租⽤专线接⼊到中国移动互联⽹(CMNet)的业务。
⼀般包括:宽带上⽹、政府企业信息发布、办公OA、视频服务器、游戏服务器、电⼦商务……互联⽹专线接⼊的⼏个特点:1、⼀般要求有固定的公⽹IP地址;2、24⼩时在线;3、保证接⼊带宽独享;4、可靠性要求较⾼,不允许中断。
根据现有⽹络资源,⽬前有以下⼏种接⼊⽅式:接⼊⽅式⼀:PON接⼊⽅式适合城区等有综合业务接⼊区的区域,依托综合业务接⼊区的光交、机房(OLT设备)。
PON接⼊是⼀种点到多点的光纤接⼊技术,由局侧的OLT (光线路终端)⽤户侧的ONU(光⽹络节点)以及ODN(光分配⽹络)组成。
所谓“⽆源”,是指ODN中不含有任何有源电⼦器件及电⼦电源,全部由分光器(Splitter)等⽆源器件组成。
主要采⽤⼀级分光⽅式,分光器⼀般布置于综合业务接⼊区的光交箱内。
⽤户⼀般使⽤FTTH、FTTB⽅式开通,多采⽤1:16分光,接⼊系统图如下:PON接⼊⽅式系统图PON接⼊⽅式的特点:1、对主⼲光缆的占⽤很少,单个⽤户⽆需新占分光器⾄PON的纤芯资源;2、点到多点的扇形结构,可以服务⼤量的⽤户;3、GPON⽬前可以提供下⾏2.5G的带宽;4、每个ONU只带⼀个⽤户,接⼊带宽独享;5、不同类型的终端提供不同的数据接⼝,宽带、语⾳、IPTV等⼀揽⼦解决⽅案。
⽅案思路:将⼀级分光器(1:8、1:16分光器)布置在综合业务区的光交内,或者在客户集中点的合适位置增加光纤分配箱,当附近有客户接⼊时,只需从光交(光纤分配箱)敷设光缆⾄客户机房,安装终端ONU/ONT设备,即可为客户提供服务。
接⼊⽅式⼆:基于PTN的接⼊⽅式PTN设备通过GE光⼝与IP城域⽹汇聚路由器互联。
业务开通时配置传输数据⾄集团客户部接⼊基站,通过客户侧新装的PTN 设备GE光⼝、FE电⼝落地,客户端使⽤交换机/路由器开通。
接⼊系统图如下:PTN接⼊系统图⽅案思路:鉴于PTN设备⾼带宽、丰富的接⼝以及扩容的便利性,在客户侧新配置PTN设备,即可为客户提供互联⽹服务。
中国移动集团宽带接入技术模式(doc 54页)集团客户专线接入业务研究报告版本号: 1.0.0目录1研究背景122专线业务需求及技术现状142.1业务需求分析142.2技术现状统计202.3主流的专线接入技术262.3.1SDH/MSTP接入282.3.1.1SDH专线282.3.1.2MSTP专线322.3.2PON接入372.3.2.1PON概述372.3.2.2PON的设备以及端口392.3.2.3PON接入中客户侧的设备部署422.3.3WLAN接入442.3.4xDSL接入462.3.5以太网(LAN)接入493中国移动网络现状523.1骨干网523.1.1省级传送网523.1.2IP承载网553.2城域网583.2.1城域传送网583.2.2IP城域网634专线接入问题分析及建议654.1接入资源问题分析及建议654.1.1问题分析654.1.2建议664.2现有主流技术方案问题分析及建议694.2.1现有技术方案694.2.1.1E1专线704.2.1.2以太网专线714.2.1.2.1基于光纤收发器的以太网专线714.2.1.2.2基于光猫/光端机的以太网专线 (73)4.2.1.2.3基于五类线的以太网专线754.2.2现有技术方案的问题分析764.2.3建议784.2.3.1在客户侧部署支持网管的PDH设备 (78)4.2.3.2SDH/MSTP设备向网络边缘演进和渗透 (79)4.2.3.3PON接入网络的建设824.2.3.4PDH设备、MSTP设备、PON设备的选择原则 (84)4.3业务流程问题分析及建议854.3.1问题分析854.3.2建议864.3.3集团客户专线业务流程建议884.3.3.1售前/售中流程914.3.3.2业务开通全流程924.3.3.3收入结算流程954.4人力资源配置建议975专线接入技术模式976专线接入解决方案举例1026.1电路专线解决方案1026.2VPN解决方案1036.3互联网接入方案1046.4语音接入方案1066.5xPON综合接入方案107前言随着全业务的全面竞争,中国移动必需具备为集团客户提供语音接入、宽带接入和信息化方案综合业务接入的能力。
