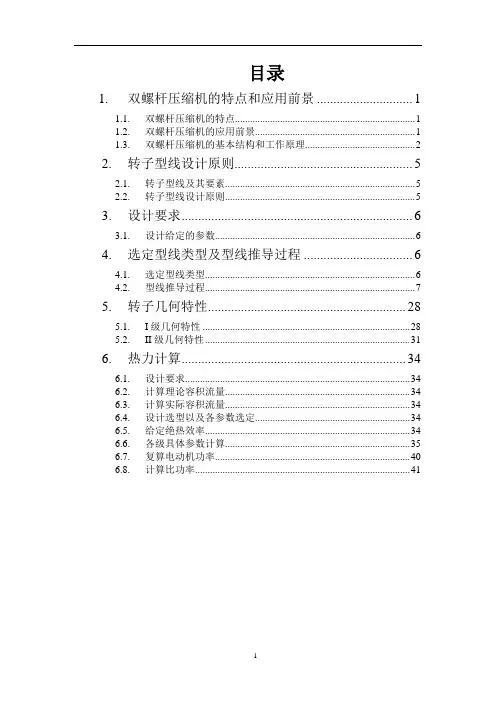

目录
1.双螺杆压缩机的特点和应用前景 (1)
1.1.双螺杆压缩机的特点 (1)
1.2.双螺杆压缩机的应用前景 (1)
1.3.双螺杆压缩机的基本结构和工作原理 (2)
2.转子型线设计原则 (5)
2.1.转子型线及其要素 (5)
2.2.转子型线设计原则 (5)
3.设计要求 (6)
3.1.设计给定的参数 (6)
4.选定型线类型及型线推导过程 (6)
4.1.选定型线类型 (6)
4.2.型线推导过程 (7)
5.转子几何特性 (28)
5.1.I级几何特性 (28)
5.2.II级几何特性 (31)
6.热力计算 (34)
6.1.设计要求 (34)
6.2.计算理论容积流量 (34)
6.3.计算实际容积流量 (34)
6.4.设计选型以及各参数选定 (34)
6.5.给定绝热效率 (34)
6.6.各级具体参数计算 (35)
6.7.复算电动机功率 (40)
6.8.计算比功率 (41)
1. 双螺杆压缩机的特点和应用前景
1.1. 双螺杆压缩机的特点
就气体压力提高的原理而言，螺杆压缩机与活塞压缩机相同，都属于容积式压缩机。就主要部件的运动形式而言，又与透平压缩机相似。所以，螺杆压缩机同时兼有上述两类机器的特点。
1) 螺杆压缩机的优点如下：
1）可靠性高。螺杆压缩机零部件少，没有易损件，因而它运转可靠，寿命长，大修间隔期可达4-8万h.
2)操作维护方便。螺杆压缩机自动化程度高，操作人员不必经过长时间的专业培训，可实现无人值守运转。
3）动力平衡好。螺杆压缩机没有不平衡惯性力，机器可平稳地高速工作，可实现无基础运转，特别适合用作移动式压缩机，体积小、重量轻、占地面积少。
4）适应性强。螺杆压缩机具有强制输气的特点，容积流量几乎不受排气压力的影响，在宽广的范围内能保持较高的效率，在压缩机结构不作任何改变的情况下，适用于多种共质。
5）多相混输。螺杆压缩机的转子齿面间实际上留有间隙，因而能耐液体冲击，可输送含液气体、含粉尘气体、易聚合气体等。
2) 螺杆压缩机的主要缺点：
1）造价高。由于螺杆压缩机的转子齿面是一空间曲面，需利用特制的刀具在价格昂贵的专用设备上进行加工。另外，对螺杆压缩机气缸的加工精度也有较高的要求。
2）不能用于高压场合。由于受到转子刚度和轴承寿命等方面的限制，螺杆压缩机只能用于中、低压范围，排气压力一般不超过3MPa。
3）不能用于微型场合。螺杆压缩机依靠间隙密封气体，目前一般只有容积流量大于0.2m3/min时，螺杆压缩机才具有优越的性能。
1.2. 双螺杆压缩机的应用前景
1) 喷油螺杆空气压缩机
动力用的喷油螺杆压缩机已系列化，一般都是在大气压力下吸入气体，单级排气压力有0.7 MPa、1.0MPa和1.3 MPa（表压）等不同形式。少数用于驱动大型风钻的两级压缩机，排气压力可达到2.5 MPa（表压）。此类压缩机目前的容积流量范围为0.2-100m3/min，越来越被用到对空气品质要求非常高的应用场合，如食品、医药及棉纺企业，占据了许多原属无油压缩机的市场。
2) 喷油螺杆制冷压缩机
目前，半封闭和全封闭式螺杆制冷压缩机广泛应用于住宅和商用楼房的中央空调系统，产量远远超过开启式。此外，螺杆制冷压缩机还用于工业制冷、食品
冷冻、冷藏，以及各种交通运输工具的制冷装置。
在环境温度下工作时，单级螺杆制冷压缩机可达-25℃的蒸发温度，采用经济器或双级压缩，可达-40℃的蒸发温度。既能供冷又能供暖的冷热两用螺杆机组，近年发展很快。目前螺杆制冷压缩机标准工况下制冷量范围为10-2500KW。
3) 喷油螺杆工艺压缩机
喷油螺杆工艺压缩机的工作压力由工艺流程确定，单级压力比可达10，排气压力通常小于4.5MPa，但可高达9MPa，容积流量范围为1-200 m3/min。
4) 干式螺杆压缩机
目前一般干式螺杆压缩机的单级压力比为1.5-3.5，双级压力比可达8-10，容积流量为3-500m3/min。
5) 喷水螺杆压缩机
使喷入的水与润滑油隔开，用于一些可能发生聚合反应的气体，向压缩机入口喷入适当的溶剂，以冲掉这些化合物。
6) 其他螺杆机械
螺杆压缩机可作为油、气、水多相流混输泵使用，也可作为真空泵使用单级真空度可达98%，能耗较其他类型真空泵低20%-50%。此外，螺杆机械还可作为膨胀机。
1.3. 双螺杆压缩机的基本结构和工作原理
1.3.1.基本结构
通常所称的螺杆压缩机指的是双螺杆压缩机。双螺杆压缩机的发展历程较短，是一种比较新颖的压缩机。
双螺杆压缩机是一种容积式的回转机械。由一对阴、阳螺杆，一个壳体与一对端盖组成。在倒“8”形的气缸中，平行地配置着一对相互啮合的螺旋形转子，分别称为阴、阳转子。它们和机体之间构成一个“V”字形的一对密封的齿槽空间随着转子的回转而逐渐变小，并且其位置在空间也不断从吸气口向排气口移动，从而完成吸气-压缩-排气的全部过程。
一般阳转子与原动机连接，由阳转子带动阴转子转动。在压缩机机体的两端，分别开设一定形状和大小的孔口。一个供吸气用，称作吸气孔口；另一个供排气用，称作排气孔口。。
1.3.
2.工作原理
螺杆压缩机的工作循环可分为吸气、压缩和排气三个过程。随着转子旋转，每对相互啮合的齿相继完成相同的工作循环，这里只研究其中一对齿。
1) 吸气过程
图1示出的螺杆压缩机的吸气过程，所讨论的一对齿用箭头标出，阳转子按逆时针方向旋转，阴转子按顺时针方向旋转，图中的转子端面是吸气端面。机壳
