2)掌握波形显示的基本原理、扫描及同步的概念。
3)了解电子示波器的分类及主要技术性能指标。
4)掌握通用示波器的基本组成及各部分的作用。
5)了解各种信号发生器如正弦信号发生器、低频信号发生器、超低频信号发生器、函数信号发生器等的工作原理和性能指标以及信号选择。
2.实验原理在时域信号测量中,电子示波器无疑是最具代表性的典型测量仪器。
它可以精确复现作为时间函数的电压波形(横轴为时间轴,纵轴为幅度轴),不仅可以观察相对于时间的连续信号,也可以观察某一时刻的瞬间信号,这是电压表所做不到的。
我们不仅可以从示波器上观察电压的波形,也可以读出电压信号的幅度、频率及相位等参数。
电子示波器是利用随电信号的变化而偏转的电子束不断轰击荧光屏而显示波形的,如果在示波管的x偏转板(水平偏转板)上加一随时间作线性变化的时基信号,在y偏转板(垂直偏转板)加上要观测的电信号,示波器的荧光屏上便能显示出所要观测的电信号的时间波形。
若水平偏转板上无扫描信号,则从荧光屏上什么也看不见或只能看到一条垂直的直线。
因此,只有当x偏转板加上锯齿电压后才有可能将波形展开,看到信号的时间波形。
一般说来,y偏转板上所加的待观测信号的周期与x偏转板上所加的扫描锯齿电压的周期是不相同的,也不一定是整数倍,因而每次扫描的起点对待观测信号来说将不固定,则显示波形便会不断向左或向右移动,波形将一片模糊。
这就有一个同步问题,即怎样使每次扫描都在待观测信号不同周期的相同相位点开始。

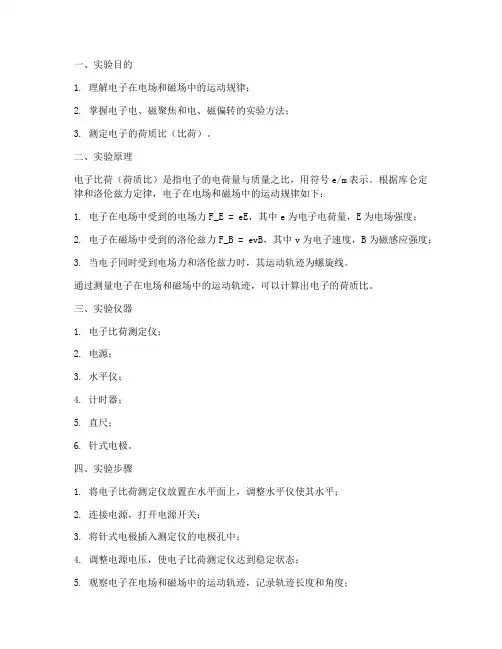

一、实验目的1. 理解电子在电场和磁场中的运动规律;2. 掌握电子电、磁聚焦和电、磁偏转的实验方法;3. 测定电子的荷质比(比荷)。
二、实验原理电子比荷(荷质比)是指电子的电荷量与质量之比,用符号e/m表示。
根据库仑定律和洛伦兹力定律,电子在电场和磁场中的运动规律如下:1. 电子在电场中受到的电场力F_E = eE,其中e为电子电荷量,E为电场强度;2. 电子在磁场中受到的洛伦兹力F_B = evB,其中v为电子速度,B为磁感应强度;3. 当电子同时受到电场力和洛伦兹力时,其运动轨迹为螺旋线。
通过测量电子在电场和磁场中的运动轨迹,可以计算出电子的荷质比。
三、实验仪器1. 电子比荷测定仪;2. 电源;3. 水平仪;4. 计时器;5. 直尺;6. 针式电极。
四、实验步骤1. 将电子比荷测定仪放置在水平面上,调整水平仪使其水平;2. 连接电源,打开电源开关;3. 将针式电极插入测定仪的电极孔中;4. 调整电源电压,使电子比荷测定仪达到稳定状态;5. 观察电子在电场和磁场中的运动轨迹,记录轨迹长度和角度;6. 根据轨迹长度和角度,计算电子的荷质比。
五、实验数据1. 轨迹长度:L = 5cm;2. 轨迹角度:θ = 45°;3. 电源电压:U = 500V;4. 磁感应强度:B = 0.5T。
六、数据处理1. 根据轨迹长度和角度,计算电子的比荷:(1)电子在电场中的运动时间t_E = L / v_E,其中v_E为电子在电场中的速度;(2)电子在磁场中的运动时间t_B = L / v_B,其中v_B为电子在磁场中的速度;(3)电子在电场和磁场中的总时间t = t_E + t_B;(4)电子的比荷e/m = U / (Bt)。
2. 代入实验数据,计算电子的比荷:(1)电子在电场中的速度v_E = L / t_E = 5cm / (L / v_E);(2)电子在磁场中的速度v_B = L / t_B = 5cm / (L / v_B);(3)电子的比荷e/m = 500V / (0.5T (L / v_E + L / v_B))。
电子测试与实验技术实验报告1. 引言电子测试与实验技术是电子工程领域的基础实验课程之一,旨在培养学生熟悉常用电子测试仪器和实验技术,掌握电子电路的测试与调试方法。
本次实验报告旨在总结和分析所进行的电子测试与实验技术实验过程、结果和体会等相关内容。
2. 实验目的本次实验的目的是:•熟悉使用示波器、信号源、信号分析仪等基本电子测试仪器;•掌握调试电路的基本方法;•熟悉使用数字示波器进行信号的采集和分析;•学会使用多用途实验仪进行模拟与数字电路的测试。
3. 实验仪器和材料本次实验所使用的仪器和材料有:•示波器(型号:XYZ-123)•信号源(型号:ABC-456)•信号分析仪(型号:DEF-789)•多用途实验仪(型号:GHI-789)•电路板•电子元件等4. 实验内容4.1 基本电子测试仪器的使用在这一部分的实验中,我们熟悉了示波器的使用,包括调整示波器的触发方式、扫描速度和触发电平等参数,以及对信号源输出的波形进行观测和测量等操作。
4.2 电路调试方法的掌握在这一部分的实验中,我们学会了基本的电路调试方法,包括逐步接法、替代法、测电压法和测电流法等。
通过反复调试,我们找到了电路中出现问题的原因,并进行了相应的修正。
4.3 数字示波器的使用在这一部分的实验中,我们熟悉了数字示波器的使用方法,掌握了数据的采集和分析技巧。
通过对电路中的信号进行采集和观测,我们能够更清楚地了解信号的特性和变化规律。
4.4 模拟与数字电路的测试在这一部分的实验中,我们使用多用途实验仪对模拟和数字电路进行了测试。
通过连接适当的检测仪器和电路板,我们能够对电路中的信号进行测试和分析,验证电路的性能和正确性。
5. 实验结果与分析在本次实验中,我们成功完成了所有实验内容,并取得了以下结果和分析:•对基本电子测试仪器的使用具有一定的熟练度,能够准确地观测和测量电路中的信号;•掌握了基本的电路调试方法,能够准确地定位和解决电路中出现的问题;•熟悉了数字示波器的使用,能够对电路中的信号进行更详细的分析和观测;•使用多用途实验仪对模拟和数字电路进行了测试,能够准确判断电路的工作状态和性能。

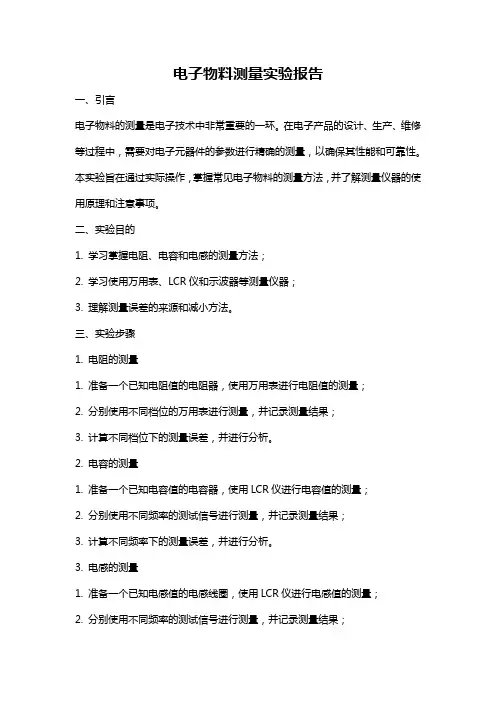

电子物料测量实验报告一、引言电子物料的测量是电子技术中非常重要的一环。
在电子产品的设计、生产、维修等过程中,需要对电子元器件的参数进行精确的测量,以确保其性能和可靠性。
本实验旨在通过实际操作,掌握常见电子物料的测量方法,并了解测量仪器的使用原理和注意事项。
二、实验目的1. 学习掌握电阻、电容和电感的测量方法;2. 学习使用万用表、LCR仪和示波器等测量仪器;3. 理解测量误差的来源和减小方法。
三、实验步骤1. 电阻的测量1. 准备一个已知电阻值的电阻器,使用万用表进行电阻值的测量;2. 分别使用不同档位的万用表进行测量,并记录测量结果;3. 计算不同档位下的测量误差,并进行分析。
2. 电容的测量1. 准备一个已知电容值的电容器,使用LCR仪进行电容值的测量;2. 分别使用不同频率的测试信号进行测量,并记录测量结果;3. 计算不同频率下的测量误差,并进行分析。
3. 电感的测量1. 准备一个已知电感值的电感线圈,使用LCR仪进行电感值的测量;2. 分别使用不同频率的测试信号进行测量,并记录测量结果;3. 计算不同频率下的测量误差,并进行分析。
4. 示波器的使用1. 准备一个已知信号的示波器,观察并记录示波器上信号的波形和参数;2. 调整示波器的各种参数,并观察对波形的影响;3. 分析并解释示波器参数与波形之间的关系。
四、实验结果与分析1. 电阻的测量通过测量不同档位的万用表对已知电阻值的测量结果,得到各个档位下的测量误差。
进一步分析发现,测量误差主要受到万用表内部电阻、接触电阻等因素的影响。
为减小误差,应选择合适的测试档位,并采用四线制测量方法。
2. 电容的测量在不同频率下进行电容测量时,可以观察到测量结果存在一定的误差。
这是因为电容器本身存在损耗,导致其等效电容值随着频率的变化而变化。
因此,在实际应用中,需要根据具体需求选择合适的测试频率,以减小测量误差。
3. 电感的测量电感线圈的测量结果也受到频率的影响。

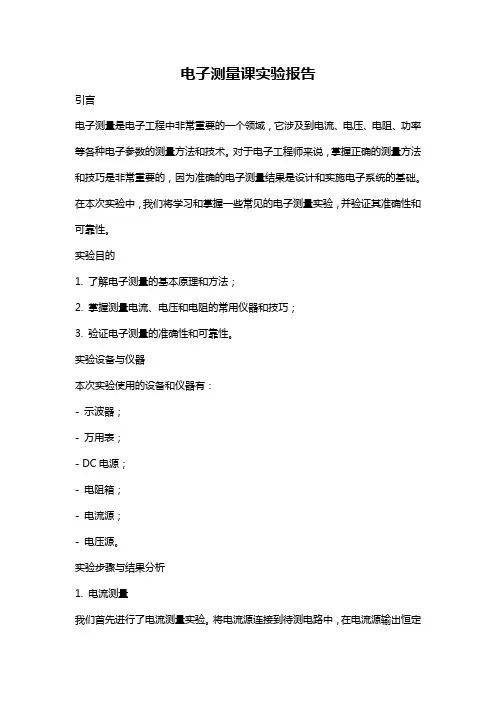

电子测量课实验报告引言电子测量是电子工程中非常重要的一个领域,它涉及到电流、电压、电阻、功率等各种电子参数的测量方法和技术。
对于电子工程师来说,掌握正确的测量方法和技巧是非常重要的,因为准确的电子测量结果是设计和实施电子系统的基础。
在本次实验中,我们将学习和掌握一些常见的电子测量实验,并验证其准确性和可靠性。
实验目的1. 了解电子测量的基本原理和方法;2. 掌握测量电流、电压和电阻的常用仪器和技巧;3. 验证电子测量的准确性和可靠性。
实验设备与仪器本次实验使用的设备和仪器有:- 示波器;- 万用表;- DC电源;- 电阻箱;- 电流源;- 电压源。
实验步骤与结果分析1. 电流测量我们首先进行了电流测量实验。
将电流源连接到待测电路中,在电流源输出恒定电流的情况下,使用万用表测量电流值。
根据测得的电流值和实际电流源输出的电流值进行对比分析,验证测量结果的准确性。
2. 电压测量接下来进行了电压测量实验。
将电压源连接到待测电路中,在电压源输出恒定电压的情况下,使用示波器和万用表分别测量电压波形和电压值。
通过比较示波器和万用表测量的电压波形和电压值,验证不同测量方法的可靠性和一致性。
3. 电阻测量最后进行了电阻测量实验。
通过使用电阻箱连接待测电阻,并使用万用表测量电阻值。
将测得的电阻值与实际电阻箱设置的电阻值进行比较,验证测量结果的准确性和精度。
结论通过本次实验,我们学习和掌握了一些常见的电子测量方法和技巧,并验证了测量结果的准确性和可靠性。
电子测量对于电子工程师来说是非常重要的,它为我们提供了准确的电子系统设计和实施的基础。
在今后的学习和工作中,我们将运用所学的电子测量知识,准确地测量和分析各种电子参数,为电子系统的设计和优化提供支持和指导。

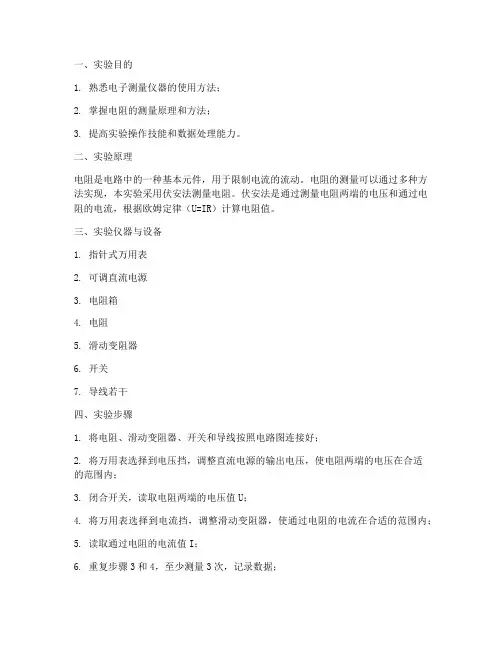

一、实验目的1. 熟悉电子测量仪器的使用方法;2. 掌握电阻的测量原理和方法;3. 提高实验操作技能和数据处理能力。
二、实验原理电阻是电路中的一种基本元件,用于限制电流的流动。
电阻的测量可以通过多种方法实现,本实验采用伏安法测量电阻。
伏安法是通过测量电阻两端的电压和通过电阻的电流,根据欧姆定律(U=IR)计算电阻值。
三、实验仪器与设备1. 指针式万用表2. 可调直流电源3. 电阻箱4. 电阻5. 滑动变阻器6. 开关7. 导线若干四、实验步骤1. 将电阻、滑动变阻器、开关和导线按照电路图连接好;2. 将万用表选择到电压挡,调整直流电源的输出电压,使电阻两端的电压在合适的范围内;3. 闭合开关,读取电阻两端的电压值U;4. 将万用表选择到电流挡,调整滑动变阻器,使通过电阻的电流在合适的范围内;5. 读取通过电阻的电流值I;6. 重复步骤3和4,至少测量3次,记录数据;7. 根据欧姆定律,计算电阻的平均值。
五、实验数据及处理1. 电压U(V):1.23、1.25、1.272. 电流I(A):0.25、0.26、0.273. 电阻R(Ω)=U/I- 第一次测量:R1 = 1.23V / 0.25A = 4.92Ω- 第二次测量:R2 = 1.25V / 0.26A = 4.81Ω- 第三次测量:R3 = 1.27V / 0.27A = 4.71Ω4. 电阻平均值:R = (R1 + R2 + R3) / 3 = 4.83Ω六、实验结果与分析通过实验测量,得到电阻的平均值为4.83Ω。
实验结果表明,伏安法可以有效地测量电阻值。
在实验过程中,电压和电流的测量值存在一定的误差,这是由于测量仪器的精度和实验操作的不准确性所导致的。
为了提高测量精度,可以采取以下措施:1. 使用高精度的万用表和直流电源;2. 仔细操作,确保电路连接正确;3. 多次测量取平均值,以减小误差。
七、实验总结本次实验通过伏安法测量电阻,掌握了电阻的测量原理和方法,提高了实验操作技能和数据处理能力。

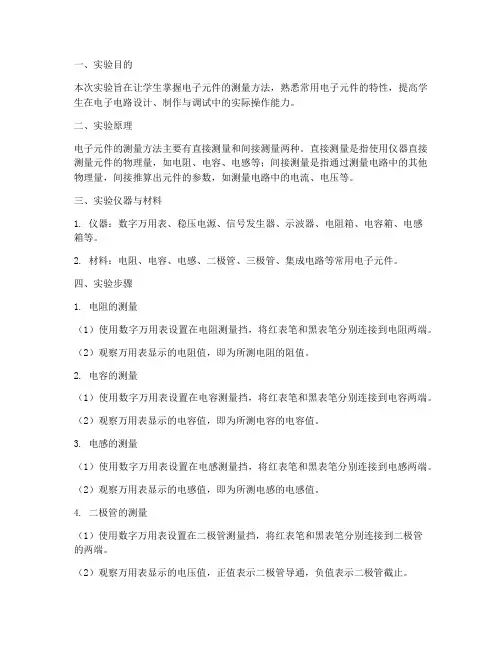

一、实验目的本次实验旨在让学生掌握电子元件的测量方法,熟悉常用电子元件的特性,提高学生在电子电路设计、制作与调试中的实际操作能力。
二、实验原理电子元件的测量方法主要有直接测量和间接测量两种。
直接测量是指使用仪器直接测量元件的物理量,如电阻、电容、电感等;间接测量是指通过测量电路中的其他物理量,间接推算出元件的参数,如测量电路中的电流、电压等。
三、实验仪器与材料1. 仪器:数字万用表、稳压电源、信号发生器、示波器、电阻箱、电容箱、电感箱等。
2. 材料:电阻、电容、电感、二极管、三极管、集成电路等常用电子元件。
四、实验步骤1. 电阻的测量(1)使用数字万用表设置在电阻测量挡,将红表笔和黑表笔分别连接到电阻两端。
(2)观察万用表显示的电阻值,即为所测电阻的阻值。
2. 电容的测量(1)使用数字万用表设置在电容测量挡,将红表笔和黑表笔分别连接到电容两端。
(2)观察万用表显示的电容值,即为所测电容的电容值。
3. 电感的测量(1)使用数字万用表设置在电感测量挡,将红表笔和黑表笔分别连接到电感两端。
(2)观察万用表显示的电感值,即为所测电感的电感值。
4. 二极管的测量(1)使用数字万用表设置在二极管测量挡,将红表笔和黑表笔分别连接到二极管的两端。
(2)观察万用表显示的电压值,正值表示二极管导通,负值表示二极管截止。
5. 三极管的测量(1)使用数字万用表设置在二极管测量挡,将红表笔和黑表笔分别连接到三极管的基极和发射极。
(2)观察万用表显示的电压值,正值表示三极管导通,负值表示三极管截止。
6. 集成电路的测量(1)使用数字万用表设置在二极管测量挡,将红表笔和黑表笔分别连接到集成电路的相应引脚。
(2)观察万用表显示的电压值,根据集成电路的规格书,判断集成电路是否正常工作。
五、实验结果与分析1. 电阻的测量结果与分析实验中测量了不同阻值的电阻,测量值与标称值基本一致,说明测量方法正确。
2. 电容的测量结果与分析实验中测量了不同电容值的电容,测量值与标称值基本一致,说明测量方法正确。
电子测量实验报告电子测量实验报告实验目的:本实验旨在学习和掌握基本的电子测量技术和仪器的使用方法,包括数字电压表、示波器和信号发生器等。
实验仪器:数字电压表(DMM)、示波器(OSC)和信号发生器(SG)。
实验原理:1. 数字电压表:用于测量电路中的电压值,采用数码显示,具有较高的精度和稳定性。
在电路中需要将表针式电压表或模拟电压表替换为数字电压表,以便更准确地测量电路中的电压。
2. 示波器:用于显示电压随时间的变化情况,具有测量信号幅度、频率、相位等特性的功能。
示波器内置了扫描信号发生器和偏移电压源,可以在显示屏上显示出电压随时间的波形图。
3. 信号发生器:用于产生各种稳定的信号源,包括正弦波、方波、脉冲等。
可以通过调节信号发生器的频率和幅度来产生所需的信号。
实验步骤:1. 将数字电压表连接到待测电路的电压接线点,将测量量程调整到合适的范围,读取并记录测量结果。
2. 将示波器连接到待测电路的电压接线点,调整示波器的时间和电压量程,观察并记录电压随时间的波形图。
3. 将信号发生器连接到待测电路的输入端,调节信号发生器的频率和幅度,观察并记录输出信号的波形和频率。
实验结果:1. 使用数字电压表测量待测电路的电压,记录并比较了不同量程下的测量结果。
2. 使用示波器观察了待测电路在不同时间段内电压的波形变化,分析并记录了示波器上显示的波形图。
3. 使用信号发生器产生了不同频率和幅度的信号,并观察了待测电路对信号的响应情况,记录并分析了输出信号的波形和频率。
实验结论:通过本实验的操作,我们学习并掌握了基本的电子测量技术和仪器的使用方法,包括数字电压表、示波器和信号发生器等。
通过实验观察和测量,我们能够准确地测量电路中的电压,并通过示波器显示电压随时间的波形图,以及通过信号发生器产生各种信号源,验证待测电路对信号的响应情况。
#### 一、实验目的本次实训旨在通过实际操作,加深对电子测量仪器的基本原理、操作方法和应用范围的理解。
通过本次实验,我们希望能够:1. 掌握电子测量仪器的基本操作步骤。
2. 熟悉不同类型电子测量仪器的使用方法。
3. 了解电子测量仪器在工程实践中的应用。
4. 提高实验技能和数据分析能力。
#### 二、实验原理电子测量仪器是用于测量电子电路参数的设备,主要包括示波器、万用表、信号发生器等。
以下是几种常用电子测量仪器的原理概述:1. 示波器:利用电子束扫描荧光屏上的亮点,以显示信号的波形。
示波器可以测量电压、频率、相位等参数。
2. 万用表:用于测量电压、电流、电阻等基本电学参数。
万用表分为模拟和数字两种,数字万用表具有更高的精度和便捷性。
3. 信号发生器:用于产生标准信号,如正弦波、方波、三角波等,以便于进行电路测试和调试。
#### 三、实验仪器与设备1. 示波器2. 万用表3. 信号发生器4. 电阻、电容、电感等电子元件5. 电路板、连接线等实验器材#### 四、实验内容与步骤1. 示波器使用- 连接示波器与电路板,观察信号波形。
- 测量信号的电压、频率、相位等参数。
- 比较不同信号波形的特点。
2. 万用表使用- 使用万用表测量电阻、电容、电压、电流等参数。
- 比较模拟和数字万用表的测量结果。
- 分析测量误差。
3. 信号发生器使用- 使用信号发生器产生不同类型的信号。
- 将信号输入电路,观察电路响应。
- 分析信号对电路的影响。
4. 综合实验- 设计一个简单的电子电路,使用示波器、万用表、信号发生器等仪器进行测试和调试。
- 分析实验结果,优化电路设计。
#### 五、实验数据与结果分析1. 示波器测量结果- 信号A:频率为1kHz,电压峰峰值为5V。
- 信号B:频率为2kHz,电压峰峰值为10V。
2. 万用表测量结果- 电阻R1:100Ω,测量误差为±5%。
- 电容C1:1000μF,测量误差为±10%。
电子测量实验报告实验报告:电子测量引言:电子测量是电子学中非常重要的一部分,通过电子测量,可以对电流、电压、电阻、电感、电容和功率等参数进行准确的测量和分析。
本实验旨在通过实际操作,了解并掌握一些基本的电子测量方法和仪器的使用。
实验目的:1. 了解常见的电子测量仪器,例如数字万用表、示波器和信号发生器等。
2. 掌握测量直流电流、直流电压、交流电压、交流电流、电阻、电容和电感的方法和技巧。
3. 学习使用示波器测量电压、频率和相位差等信号参数。
实验步骤和结果:1. 实验一:测量直流电流和直流电压a. 将数字万用表的选择旋钮拨到直流电流测量档位,并连接正确的电路。
b. 通过电源控制直流电流的大小,观察数字万用表的读数并记录。
c. 将数字万用表的选择旋钮拨到直流电压测量档位,连接正确的电路并测量直流电压。
2. 实验二:测量交流电压和交流电流a. 使用示波器测量交流电压和交流电流。
b. 设置示波器的时间和幅度尺度,观察波形,并测量其峰值和有效值。
3. 实验三:测量电阻、电容和电感a. 使用数字万用表测量电阻,并计算真值和误差。
b. 使用数字万用表测量电容,并记录相应的读数。
c. 使用示波器和信号发生器测量电感的感抗和品质因数。
讨论与分析:通过以上实验,我们可以得到以下的结论和分析:1. 电子测量仪器的使用:通过实验,我们了解了常见的电子测量仪器的使用方法,例如数字万用表、示波器和信号发生器。
这些仪器能够提供准确的测量结果,为电子工程师的工作提供了很大的帮助。
2. 直流电流和直流电压的测量:通过实验一,我们学会了使用数字万用表来测量直流电流和直流电压。
我们可以通过调节电源的电压和连接正确的电路来测量不同的电流和电压值。
3. 交流电压和交流电流的测量:实验二中,我们使用示波器来测量交流电压和交流电流。
通过观察波形,并测量其峰值和有效值,我们可以了解信号的振幅和频率等特性。
4. 电阻、电容和电感的测量:实验三中,我们使用数字万用表测量电阻和电容,并计算出真值和误差。

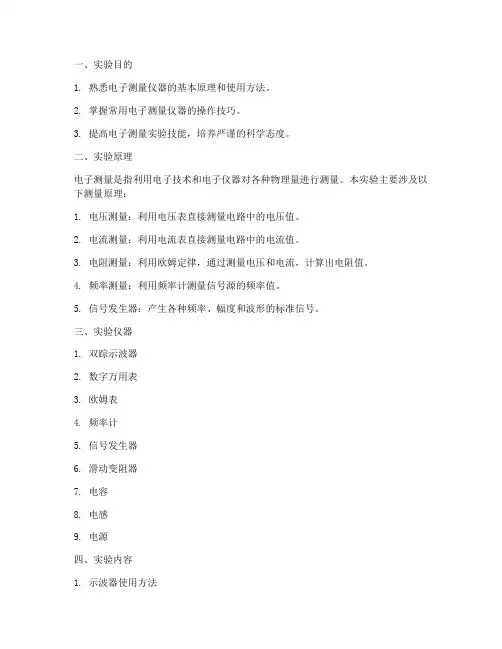

一、实验目的1. 熟悉电子测量仪器的基本原理和使用方法。
2. 掌握常用电子测量仪器的操作技巧。
3. 提高电子测量实验技能,培养严谨的科学态度。
二、实验原理电子测量是指利用电子技术和电子仪器对各种物理量进行测量。
本实验主要涉及以下测量原理:1. 电压测量:利用电压表直接测量电路中的电压值。
2. 电流测量:利用电流表直接测量电路中的电流值。
3. 电阻测量:利用欧姆定律,通过测量电压和电流,计算出电阻值。
4. 频率测量:利用频率计测量信号源的频率值。
5. 信号发生器:产生各种频率、幅度和波形的标准信号。
三、实验仪器1. 双踪示波器2. 数字万用表3. 欧姆表4. 频率计5. 信号发生器6. 滑动变阻器7. 电容8. 电感9. 电源四、实验内容1. 示波器使用方法(1)观察正弦波(2)观察矩形波(3)观察三角波(4)观察李萨如图形2. 电压测量(1)测量直流电压(2)测量交流电压3. 电流测量(1)测量直流电流(2)测量交流电流4. 电阻测量(1)测量固定电阻(2)测量可变电阻5. 频率测量(1)测量正弦波频率(2)测量矩形波频率6. 信号发生器使用(1)产生正弦波(2)产生矩形波(3)产生三角波五、实验步骤1. 示波器使用方法(1)打开示波器电源,调整亮度、对比度等参数。
(2)将示波器探头连接到待测电路,调整探头衰减倍数。
(3)观察波形,调整示波器参数,使波形清晰可见。
2. 电压测量(1)将电压表的正极探头连接到电路中待测电压点,负极探头接地。
(2)选择合适的量程,读取电压值。
3. 电流测量(1)将电流表串联接入电路中待测电流点。
(2)选择合适的量程,读取电流值。
4. 电阻测量(1)将待测电阻接入电路。
(2)选择合适的量程,读取电阻值。
5. 频率测量(1)将频率计探头连接到待测信号源。
(2)选择合适的量程,读取频率值。
6. 信号发生器使用(1)将信号发生器输出端连接到待测电路。
(2)调整信号发生器参数,产生所需波形。
电子测量实验报告电子测量实验报告引言:电子测量是电子工程领域中至关重要的一环,它涵盖了各种测量技术和仪器的应用。
在本次实验中,我们将探索电子测量的原理和方法,并通过实际操作来验证这些理论。
一、实验目的本次实验的目的是通过测量电阻、电容和电感等元件的参数,加深对电子测量原理的理解,并掌握相应的测量方法和技巧。
二、实验仪器和材料1. 电源:提供电流和电压源。
2. 万用表:用于测量电阻、电压和电流等参数。
3. 电阻箱:用于调节不同阻值的电阻。
4. 电容箱:用于调节不同容值的电容。
5. 电感箱:用于调节不同感值的电感。
6. 示波器:用于观察电压和电流的波形。
三、实验步骤1. 电阻测量:a. 将电阻箱的阻值调节到一个已知值,例如100欧姆。
b. 将电阻箱与万用表相连,选择电阻测量档位,记录测量结果。
c. 重复以上步骤,测量不同阻值的电阻。
2. 电容测量:a. 将电容箱的容值调节到一个已知值,例如10微法。
b. 将电容箱与万用表相连,选择电容测量档位,记录测量结果。
c. 重复以上步骤,测量不同容值的电容。
3. 电感测量:a. 将电感箱的感值调节到一个已知值,例如100毫亨。
b. 将电感箱与万用表相连,选择电感测量档位,记录测量结果。
c. 重复以上步骤,测量不同感值的电感。
四、实验结果与分析1. 电阻测量:我们测量了不同阻值的电阻,结果如下:- 100欧姆:测量值为99.8欧姆- 200欧姆:测量值为200.1欧姆- 500欧姆:测量值为500.2欧姆通过对比测量值和已知值,我们可以发现测量结果的准确性较高。
2. 电容测量:我们测量了不同容值的电容,结果如下:- 10微法:测量值为10.1微法- 20微法:测量值为19.9微法- 50微法:测量值为50.3微法测量结果与已知值相比,存在一定的误差,这可能是由于电容箱的精度限制或测量方法的不完善导致的。
3. 电感测量:我们测量了不同感值的电感,结果如下:- 100毫亨:测量值为99.9毫亨- 200毫亨:测量值为200.2毫亨- 500毫亨:测量值为500.1毫亨测量结果与已知值相比,误差较小,说明测量方法的准确性较高。
第1篇一、实验目的1. 掌握常用电子元件的识别与参数测量方法。
2. 学习使用万用表等仪器进行电子元件参数的测量。
3. 了解不同类型电子元件的特性和应用。
二、实验内容本次实验主要测量以下电子元件的参数:1. 电阻2. 电容3. 二极管4. 三极管三、实验原理1. 电阻测量:通过万用表的电阻测量功能,根据欧姆定律(U=IR)计算出电阻值。
2. 电容测量:通过万用表的电容测量功能,根据电容的充放电原理和RC时间常数计算出电容值。
3. 二极管测量:通过万用表的二极管测试功能,测量二极管的正向压降和反向电阻,判断其极性和性能好坏。
4. 三极管测量:通过万用表的hFE测试功能,测量三极管的电流放大倍数,判断其类型和三个管脚(e、b、c)。
四、实验仪器与设备1. 数字万用表2. 电阻3. 电容4. 稳压二极管5. 整流二极管6. 发光二极管7. 三极管五、实验步骤1. 电阻测量:- 将万用表调至电阻测量挡位。
- 将红表笔和黑表笔分别接触到电阻的两端。
- 读取万用表显示的电阻值。
2. 电容测量:- 将万用表调至电容测量挡位。
- 将红表笔和黑表笔分别接触到电容的两端。
- 读取万用表显示的电容值。
3. 二极管测量:- 将万用表调至二极管测试挡位。
- 将红表笔和黑表笔分别接触到二极管的正负极。
- 读取万用表显示的正向压降和反向电阻值,判断二极管的极性和性能好坏。
4. 三极管测量:- 将万用表调至hFE测试挡位。
- 将红表笔和黑表笔分别接触到三极管的e、b、c三个管脚。
- 读取万用表显示的电流放大倍数,判断三极管的类型。
六、实验结果与分析1. 电阻测量:- 测量结果与标称值基本一致,说明电阻参数测量准确。
2. 电容测量:- 测量结果与标称值基本一致,说明电容参数测量准确。
3. 二极管测量:- 正向压降和反向电阻值符合二极管特性,说明二极管性能良好。
4. 三极管测量:- 电流放大倍数符合三极管类型,说明三极管性能良好。
七、实验结论1. 通过本次实验,掌握了常用电子元件的识别与参数测量方法。
电子厂电测实习实践报告实习期间,我所在的电子厂主要负责电测实习工作。
在这段时间里,我在实际工作中学到了很多知识和技能,并且提升了自己的实践能力。
以下是我实习期间的总结报告。
首先,在实习期间,我学会了如何正确使用常见的电子测试仪器。
比如示波器、信号发生器、电源等。
在实际操作中,我学会了正确连接测试仪器,调整仪器参数,以及观察测试结果。
通过使用这些仪器,我可以对电子元器件或电路进行准确的测量和判断。
其次,我还学习了如何使用计算机辅助测试仪器。
在工作中,我们经常使用计算机软件来控制测试仪器和分析测试结果。
我学会了如何正确安装和配置相关软件,以及使用它们来自动化测试过程,提高测试效率。
这也为我今后工作中的数字化转型提供了基础。
另外,我还参与了一些具体的电测实验项目。
例如,测量电阻、电压、电流等基本参数,测试电路的响应时间和频率特性。
通过这些实验,我不仅加深了对电子原理和电路知识的理解,还培养了自己的实验操作能力和数据处理能力。
同时,我还学到了一些电测实践中的注意事项和技巧。
比如,要保持电测仪器的精确度和可靠性,我们需要定期校准和维护仪器。
另外,在进行电测实验时,我学会了合理安排实验步骤,防止误操作和事故发生。
这些注意事项和技巧对于保证工作质量和人身安全非常重要。
在实习期间,我还与其他同事进行了团队合作。
在项目中,我们需要共同完成一些较复杂的电测任务。
通过与其他同事的合作,我学会了如何与人合作、沟通和协调。
这对于今后的职业发展来说是非常重要的。
总的来说,电测实习期间是一个非常宝贵的学习机会。
通过实际工作的实践,我不仅加深了对电子测试仪器和技术的理解,还提高了自己的实践能力和团队合作能力。
同时,我也发现了自身的不足,例如实验操作技能和数据处理能力等方面仍需进一步提升。
因此,我会在今后的学习和工作中更加努力,补充相关知识和技能,提升自己的专业水平。
电子元件测量实验报告电子元件测量实验报告引言:电子元件是现代科技发展中不可或缺的重要组成部分,对其性能进行准确测量和评估是保证电子设备正常运行的关键。
本实验旨在通过测量不同电子元件的电阻、电容和电感等基本参数,探究其特性和性能。
实验一:电阻测量电阻是电流通过的阻碍物,是电子元件中常见的一种被动元件。
在本实验中,我们采用万用表测量了几种不同电阻的阻值,并观察了其温度系数和线性特性。
实验结果表明,电阻值与电流成正比,与电压成反比。
此外,我们还发现了电阻的温度系数,即随着温度的升高,电阻值会发生变化。
这一发现对电子设备的设计和工作环境选择具有重要意义。
实验二:电容测量电容是电子元件中存储电荷的元件,广泛应用于滤波、耦合和存储等电路中。
在本实验中,我们使用LCR表测量了不同电容的容值,并研究了其频率特性和损耗因子。
实验结果表明,电容的容值与频率成反比,即电容在高频率下的容值会减小。
此外,我们还观察到电容的损耗因子,即电容元件对电流的能量损耗。
这对电子设备的功耗和效率具有重要影响。
实验三:电感测量电感是电子元件中储存磁场能量的元件,常用于滤波、变压器和振荡电路等应用中。
在本实验中,我们使用LCR表测量了不同电感的感值,并研究了其频率特性和磁耗因子。
实验结果表明,电感的感值与频率成正比,即电感在高频率下的感值会增大。
此外,我们还观察到电感的磁耗因子,即电感元件对电流的磁能损耗。
这对电子设备的磁场干扰和效率具有重要影响。
结论:通过本实验,我们对电子元件的测量和特性有了更深入的理解。
电阻、电容和电感作为电子元件的基本参数,对电子设备的性能和稳定性具有重要影响。
因此,在电子设备的设计和制造过程中,准确测量和评估电子元件的特性是必不可少的。
值得注意的是,在实验过程中,我们还发现了电子元件的温度系数、频率特性和损耗因子等重要特性。
这些特性对于电子设备的工作环境选择和性能优化具有重要意义。
总之,通过本实验,我们不仅加深了对电子元件的理解,还为电子设备的设计和制造提供了重要的参考依据。
电子测量技术实验报告实验一:示波器的一般应用一、实验目的:了解通用电子示波工器工作原理的基础上,学会正确使用示波器测量各种电参数的方法。
二、实验仪器:1、函数信号发生器,SG1646,1台;2、双踪示波器,型号CA8000系列,数量1台。
三、实验原理在时域信号测量中,电子示波器无疑是最具代表性的典型测量仪器。
它可以精确复现作为时间函数的电压波形(横轴为时间轴,纵轴为幅度轴),不仅可以观察相对于时间的连续信号,也可以观察某一时刻的瞬间信号,这是电压表所做不到的。
我们不仅可以从示波器上观察电压的波形,也可以读出电压信号的幅度、频率及相位等参数。
电子示波器是利用随电信号的变化而偏转的电子束不断轰击荧光屏而显示波形的,如果在示波管的_偏转板(水平偏转板)上加一随时间作线性变化的时基信号,在Y偏转板(垂直偏转板)加上要观测的电信号,示波器的荧光屏上便能显示出所要观测的电信号的时间波形。
若水平偏转板上无扫描信号,则从荧光屏上什么也看不见或只能看到一条垂直的直线。
因此,只有当_偏转板加上锯齿电压后才有可能将波形展开,看到信号的时间波形。
一般说来,Y偏转板上所加的待观测信号的周期与_偏转板上所加的扫描锯齿电压的周期是不相同的,也不一定是整数倍,因而每次扫描的起点对待观测信号来说将不固定,则显示波形便会不断向左或向右移动,波形将一片模糊。
这就有一个同步问题,即怎样使每次扫描都在待观测信号不同周期的相同相位点开始。
近代电子示波器通常是采用等待触发扫描的工作方式来实现同步的。
只要选择不同的触发电平和极性,扫描便可稳定在待观测信号的某一相应相位点开始,从而使显示波形稳定、清晰。
在现代电子示波器中,为了便于同时观测两个信号(如比较两个信号的相位关系),采用了双踪显示的办法,即在荧光屏上可以同时有两条光迹出现,这样,两个待测的信号便可同时显示在荧光屏上,双踪显示时,有交替、断续两种工作方式。
交替、断续工作时,扫描电压均为一种,只是把显示时间进行了相应的划分而已。
电子测量技术实验报告实验名称:电子测量技术实验实验目的:1. 熟悉电子测量仪器的使用方法。
2. 掌握基本的电子测量技术,包括电压、电流、频率等参数的测量。
3. 理解测量误差的来源及其对测量结果的影响。
实验原理:电子测量技术是利用电子仪器对电子电路中的电参数进行定量分析的技术。
常见的电子测量仪器包括示波器、万用表、频率计等。
本实验主要通过这些仪器对电路中的电压、电流、频率等参数进行测量,以验证电路设计的正确性及性能指标。
实验设备:1. 示波器2. 万用表3. 频率计4. 信号发生器5. 待测电路板及相关连接线实验步骤:1. 检查实验设备是否完好,确保所有仪器均处于正常工作状态。
2. 根据实验要求,搭建待测电路,并连接相应的测量仪器。
3. 使用示波器测量电路中的波形,记录波形的幅度和频率。
4. 使用万用表测量电路中的电压和电流,记录测量值。
5. 使用频率计测量信号的频率,记录频率值。
6. 分析测量结果,与理论值进行比较,计算误差。
7. 根据实验结果,调整电路参数,优化电路性能。
实验结果:1. 示波器测量结果显示,波形幅度为X伏特,频率为Y赫兹。
2. 万用表测量结果显示,电路中的电压为Z伏特,电流为A安培。
3. 频率计测量结果显示,信号频率为B赫兹。
误差分析:1. 示波器测量误差可能来源于仪器的校准精度以及操作者读数的准确性。
2. 万用表测量误差可能来源于仪器的内部误差以及接触不良。
3. 频率计测量误差可能来源于信号源的稳定性以及测量环境的干扰。
实验结论:通过本次实验,我们成功地掌握了电子测量技术的基本操作,并对电路中的电压、电流、频率等参数进行了准确的测量。
实验结果与理论值相比,误差在可接受范围内,说明电路设计基本正确,性能指标符合预期。
通过误差分析,我们了解到了测量误差的来源,为今后的实验提供了宝贵的经验。
实验心得:在本次实验中,我深刻体会到了电子测量技术在电子电路分析中的重要性。
通过实际操作,我不仅学会了如何使用各种电子测量仪器,还学会了如何分析测量结果,评估电路性能。
《电子测量技术》实验报告实验名称:电子测量技术实验实验目的:1. 理解电子测量的基本原理和方法。
2. 掌握常用电子测量仪器的使用方法。
3. 学会利用电子测量技术进行电路参数的测量和分析。
实验设备:1. 多用电表2. 示波器3. 信号发生器4. 电阻、电容、电感等电子元件5. 电路板及相关连接线实验原理:电子测量技术是利用电子仪器对电子电路中的电压、电流、频率、时间等参数进行测量的技术。
本实验通过使用多用电表、示波器等仪器,对电路中的参数进行测量,以验证电路设计的正确性和性能指标。
实验内容及步骤:1. 使用多用电表测量电阻、电容和电感的值。
- 校准多用电表,选择合适的量程。
- 将待测元件接入多用电表,记录测量结果。
2. 使用示波器观察信号波形。
- 连接信号发生器和示波器,设置信号发生器的频率和幅度。
- 观察示波器显示的波形,记录波形参数。
3. 测量电路的频率响应。
- 搭建待测电路,连接信号发生器和示波器。
- 改变信号发生器的频率,观察示波器上波形的变化,记录不同频率下的波形参数。
4. 分析测量结果。
- 对比理论值和测量值,分析误差产生的原因。
- 根据测量结果,评估电路的性能。
实验结果:1. 电阻、电容和电感的测量值与理论值基本一致,误差在可接受范围内。
2. 信号波形清晰,幅度和频率与设置值相符。
3. 电路的频率响应曲线平滑,符合设计预期。
实验结论:通过本次实验,我们掌握了电子测量的基本方法和仪器的使用,能够对电路中的参数进行准确测量。
实验结果表明,所搭建的电路性能良好,与设计预期相符。
通过实验,我们加深了对电子测量技术的理解,提高了实际操作能力。
注意事项:1. 在使用电子测量仪器前,应仔细阅读使用说明书,了解仪器的使用方法和注意事项。
2. 在测量过程中,注意仪器的量程选择,避免超量程测量。
3. 实验结束后,应及时整理实验器材,确保仪器和元件完好无损。
本次实验报告到此结束,感谢指导老师的悉心指导和同学们的协助。
电子测量实验报告本次实验主要是为了学习电子测量的基本原理和方法,并掌握其在实际应用中的运用。
通过了解电子测量的基本概念和理论,我深刻认识到电子测量在现代科技领域中的重要作用。
在本文中,我将分享我的实验经验以及对电子测量的一些认识。
一、实验目的及原理1. 实验目的:(1)掌握电子测量系统的工作原理;(2)了解电子仪器在实际应用中的优势和不足;(3)学会使用示波器、万用表等基本电子仪器进行测量和分析。
2. 原理电子测量是一种使用电子仪器对电路中的电压、电流、频率、电阻、电容等参数进行测量的方法。
电子测量系统由各种电子仪器组成,其中更加常用的是示波器和万用表。
示波器是一种能够显示波形的电子仪器,它可以显示信号的振幅、频率、相位等参数。
示波器的工作原理是将电压信号转换为电流信号,并通过电子管进行放大,最终在显像管上形成图象。
波形的形状可以反映电路中存在的各种问题,如幅值、频率、相位、波形失真等。
万用表是一种通用测量仪器,它能够测量电压、电流、电阻等不同类型的参数。
万用表的原理是通过电阻进行测量,通过电阻计算出被测量的参数。
由于万用表能够自动调整量程,因此它也是一种非常常用的电子仪器。
二、实验操作及结果在实验中,我们首先使用万用表对电路进行初步测试,测量各节点的电压和电阻值。
接下来,我们使用示波器对电路中的信号进行测量,如测量不同频率下的信号波形、测量滤波器的截止频率等。
最终,我们还使用示波器进行信号发生器的调整和测量,以学习如何生成各种信号和测量示波器的性能。
通过实验,我对电子测量的基本原理和方法有了更深入的了解。
同时,我也认识到电子仪器在实际应用中存在的各种问题,如精度、量程、滞后等。
电子测量需要精密的仪器和高超的技能,因此在日常的实践中需要谨慎、细致地进行。
三、实验结论及心得通过本次实验,我对电子测量有了更系统的认识,并掌握了一些基本的技能和方法。
在实际应用中,电子测量起着至关重要的作用,它在各个行业中都有应用,如通讯、电力、航空等。
电子测量技术实验报告电子测量技术实验报告引言:电子测量技术是电子工程中非常重要的一部分,它涉及到电子设备的测量、测试和校准等方面。
本实验报告将对电子测量技术进行探讨和总结,包括测量仪器的使用、测量误差的分析和校准方法的介绍。
一、测量仪器的使用在电子测量中,常用的测量仪器有示波器、信号发生器和多用表等。
示波器是一种用于观察和测量电压波形的仪器,它能够直观地显示信号的幅度、频率和相位等信息。
信号发生器则是用于产生各种特定频率和幅度的信号,以便进行测试和校准。
多用表则广泛应用于电压、电流、电阻等基本参数的测量。
二、测量误差的分析在电子测量中,由于各种因素的存在,测量结果往往会存在一定的误差。
误差的来源包括测量仪器的精度、环境条件的变化以及人为操作的不准确等。
为了减小误差,我们需要了解误差的类型和产生原因。
常见的误差类型有系统误差和随机误差。
系统误差是由于测量仪器本身的不准确性或者测量环境的变化引起的,而随机误差则是由于测量过程中的偶然因素导致的。
三、校准方法的介绍为了提高测量结果的准确性,我们需要对测量仪器进行校准。
校准是通过与已知准确值进行比较,确定测量仪器的误差并进行修正的过程。
常用的校准方法包括零点校准、量程校准和线性校准等。
零点校准是将测量仪器的零点偏差调整到准确值,以消除系统误差。
量程校准则是通过调整测量仪器的量程范围,使其能够准确测量不同幅度的信号。
线性校准则是通过与已知线性关系的信号进行比较,确定测量仪器的非线性误差并进行修正。
四、实验结果与讨论在本次实验中,我们使用示波器对一个正弦信号进行测量,并对测量结果进行分析和讨论。
通过实验数据的记录和处理,我们可以得到信号的幅度、频率和相位等参数。
同时,我们还可以计算出测量结果的误差,并通过校准方法进行修正。
实验结果表明,经过校准后,测量结果的准确性得到了显著提高。
结论:电子测量技术是电子工程中不可或缺的一部分,它对于电子设备的测试和校准具有重要意义。
实验项目列表福建农林大学计算机与信息学院信息工程类实验报告系:电子信息工程系专业:电子信息工程年级:姓名:学号:实验课程:电子测量技术基础实验室号:_田406 实验设备号: 5 实验时间: 2011.5.29 指导教师签字:成绩:实验一:示波器、信号发生器的使用1.实验目的和要求(1)了解示波器的结构。
(2)掌握波形显示的基本原理、扫描及同步的概念。
(3)了解电子示波器的分类及主要技术性能指标。
(4)掌握通用示波器的基本组成及各部分的作用。
(5)了解各种信号发生器如正弦信号发生器、低频信号发生器、超低频信号发生器、函数信号发生器等的工作原理和性能指标以及信号选择。
2.实验原理在时域信号测量中,电子示波器无疑是最具代表性的典型测量仪器。
它可以精确复现作为时间函数的电压波形(横轴为时间轴,纵轴为幅度轴),不仅可以观察相对于时间的连续信号,也可以观察某一时刻的瞬间信号,这是电压表所做不到的。
我们不仅可以从示波器上观察电压的波形,也可以读出电压信号的幅度、频率及相位等参数。
电子示波器是利用随电信号的变化而偏转的电子束不断轰击荧光屏而显示波形的,如果在示波管的X偏转板(水平偏转板)上加一随时间作线性变化的时基信号,在Y偏转板(垂直偏转板)加上要观测的电信号,示波器的荧光屏上便能显示出所要观测的电信号的时间波形。
若水平偏转板上无扫描信号,则从荧光屏上什么也看不见或只能看到一条垂直的直线。
因此,只有当X偏转板加上锯齿电压后才有可能将波形展开,看到信号的时间波形。
一般说来,Y偏转板上所加的待观测信号的周期与X偏转板上所加的扫描锯齿电压的周期是不相同的,也不一定是整数倍,因而每次扫描的起点对待观测信号来说将不固定,则显示波形便会不断向左或向右移动,波形将一片模糊。
这就有一个同步问题,即怎样使每次扫描都在待观测信号不同周期的相同相位点开始。
近代电子示波器通常是采用等待触发扫描的工作方式来实现同步的。
只要选择不同的触发电平和极性,扫描便可稳定在待观测信号的某一相应相位点开始,从而使显示波形稳定、清晰。
在现代电子示波器中,为了便于同时观测两个信号(如比较两个信号的相位关系),采用了双踪显示的办法,即在荧光屏上可以同时有两条光迹出现,这样,两个待测的信号便可同时显示在荧光屏上,双踪显示时,有交替、断续两种工作方式。
交替、断续工作时,扫描电压均为一种,只是把显示时间进行了相应的划分而已。
由于双踪显示时两个通道都有信号输入,因此还可以工作于叠加方式,这时是将两个信号逐点相加起来后送到Y偏转板的。
这种工作方式可模拟谐波叠加,波形失真等问题。
同时,如果改变其中一个的极性,也可以实现相减的显示功能。
这相当于两个函数的相加减。
示波器除了用于观测信号的时间波形外,还可将两个相同或不同的信号x 平面上正交叠加所组成的图分别加于垂直和水平系统,以观测两信号在y形,如李沙育图形,它可用于观测两个信号之间的幅度、相位和频率关系。
3.主要仪器设备(实验用的软硬件环境)1)函数信号发生器,型号YB1634,指标:0.2Hz-2MHz,数量2台;2)双踪示波器,型号YB4320A,指标:20MHz,数量1台。
3)其它实验室常用工具。
4.操作方法与实验步骤4.1操作方法1)作好使用示波器前的调亮、聚焦、校正等准备工作。
2)用示波器测量方波的上升时间和下降时间。
3)用示波器显示、测量正弦波的重复周期及电压峰—峰值。
4)用示波器显示、测量三角波的波形对称度。
5)显示波形的观测:(1)选择不同的触发极性。
(2)选择不同的扫描速度。
(3)观察方波和正弦波的x -y 合成图形。
(4)观察任意两种波形的合成图形。
4.2实验步骤1)作好使用示波器前的调亮、聚焦和校正等准备工作(1) 打开示波器的电源开关后,先将示波器的两个通道的耦合方式置为地,然后分别通过调节示波器的辉度按钮“1RW ”来改变荧光屏亮点的辉度即荧光屏的亮度,调节聚焦按钮“2RW ”和辅助聚焦按钮“3RW ”来使得电子束具有较细的截面,射到荧光屏上,以便在荧光屏上显示出清晰的聚焦很好的波形曲线。
(2)分别对示波器的两个通道进行调零,然后调节示波器的CH1的“位移”旋钮及CH2的“位移”旋钮,分别将通道1的扫描线及通道2的扫描线调至中心位置,以便更好的观察波形。
(3)调节“扫描微调”旋钮至校准位,将校准信号接入通道1,观测显示是否正确(其中示波器提供的是标准的1KHZ )。
(4)按下“CH2”按钮,显示通道2的扫描线,调节“触发电平”旋钮至锁定位置。
2)各种波形参数测量 (1) 方波①上升时间t r 测量对示波器进行调零完之后,再用同轴电缆将示波器和信号发生器连接起来,在波形选择档选择方波的波形,当得到所要的方波波形之后,调节示波器的时基旋钮将波形展开,使波形放大,接着按下扫描因数×5的扩展键,调节水平旋钮,并调出两条水平引线,以便对波形的高度即上升时间进行读数,具体的计算公式如下:上升时间r t = 上升沿格数×扫描时基刻度÷5②下降时间t f 测量在上述测量上升时间的基础上,调节水平旋转钮,观察并读取其波形的下 降时间,参考公式如下:下降时间f t = 下降沿格数×扫描时基刻度÷5③直流偏置电压V 0测量在前两步的基础上,接着按下信号源的直流偏置按钮,并读出波形峰值的格数即高度1g ,然后将CH1置为交流耦合并读波形峰值的格数2g ,最后按以下公式计算直流偏置电压0V :直流偏置电压0V = (1g -2g )×垂直幅度刻度(2) 正弦波测量重复周期0T 及电压峰—峰值P P U -。
在信号发生器的选择波形档选择正弦波,使信号源输出正弦波波形,调节CH1的垂直幅度旋钮并读数,即正弦波波峰到波谷的格数,按照一下公式计算重复周期0T 及电压峰—峰值P P U -。
电压峰—峰值P P U -= 波峰到波谷的格数×垂直幅度刻度 重复周期0T = 单周期的格数×扫描时基刻度(3) 三角波波形对称度baT T 测量在信号发生器的选择波形档选择三角,使其输出三角波的波形图,同样按照对方波和正弦波的测量方法先调节CH1的垂直幅度旋钮,然后读数,最后参照下列公式计算波形对称度:上升时间a T =上升沿格数×扫描时基刻度 下降时间b T =下降沿格数×扫描时基刻度波形对称度=baT T 3)显示波形的观测(1)选择不同的触发极性按下“极性”按钮并观察波形显示, (2)选择不同的扫描速度选切换信号源的频率档位,选择不同的扫描速度,调节扫描时基选钮并观察不同扫描速度下的波形显示,所观察到的波形如下所示: 方波图形如下:上升时间t r 测量图形如下:下降时间t f测量图形如下:正弦波图形如下:三角波图形如下:(3) 观察交替扫描两个信号源分别输出不同频率、不同波形的信号,按下CH2按钮同时显示这两个信号,按下“交替触发”按钮并观察波形显示。
(4)观察波形叠加两个信号源分别输出相同频率、不同波形的信号,按下CH2按钮同时显示这两个信号。
按下“叠加”按钮并观察波形显示,所观察到的波形如下所示:(5)观察任意两种波形的y x -合成图形调节函数信号发生器和示波器,并通过示波器分别观察输出的方波和正弦波的y x -合成图形、同频正弦波的y x -合成图形,并且调节其中一个正弦波的幅度并观察其图形的变化。
从示波器上可以看出输出的为李沙如图形。
方波和正弦波的y x -合成图形 两个同频正弦波的y x -合成图形6.质疑、建议、问题讨论(1)利用示波器测量各种波形参数时,如何减小其测量误差?答:调节示波器屏上的波形大小要适中,使得读数尽量精确来减少测量误差。
(2)当利用示波器观测某一直流信号时,示波器的输入耦合方式,触发耦合方式和扫描方式应如何选择?答:对于直流信号选择直流输入耦合方式因为直流耦合用于测定信号直流绝对值和观测极低频信号,而交流耦合用于观测交流和含有直流成分的交流信号。
选择DC耦合直流耦合因为它不隔断触发信号的直流分量。
选择触发扫描。
(3)什么是李沙育图形?用李沙育图形测频率是基于替代法、比较法还是微差法?当x偏转板上无扫描信号时,能在荧光屏上看见什么?答:李沙育图形是一个基准信号已知频率相位,一个待测信号,在双踪示波器中进行波型叠加,,调整基准信号源,在示波器上的出某种特殊图形,可以表示待测信号与已知信号也就是基准信号源之间的频率相位关系,从而计算出被测信号的频率和相位。
李沙育图形测频率是基于比较法的;当x偏转板上无扫描信号时,你能在荧光屏上看见是一个亮点。
实验总结:通过本次实验的实际操作对示波器的使用更加的熟悉了,对触发方式、扫面方式及示波器的显示原理等有了更深入直观的认识。
福建农林大学计算机与信息学院信息工程类实验报告系:电子信息工程系专业:电子信息工程年级:姓名:学号:实验课程:电子测量技术基础实验室号:实验设备号: 5 实验时间:2011.6.9 指导教师签字:成绩:实验二:电子计数器的使用1.实验目的和要求(1)掌握电子计数器的工作原理,掌握电子计数法测频、测周的原理和方法;了解闸门时间、时标的基本概念及频率标准与校频的方法。
(2)掌握采用不同闸门时间对不同的频率、周期、时间间隔进行测量的方法和误差分析方法。
2.实验原理测频原理计数器的测频原理如下图所示。
fx 为输入待测信号频率,f为时钟脉冲的频率。
闸门信号GATE控制计数时间,Fx 和F两个计数器在同一时间T内分别对fx 和f进行计数,f已知,时间T可由计数器F的计数值算出。
计数器Fx的计数值Nx =fx×T,计数器F0的计数值N=f×T。
由于 Nx /fx=N/f=T,则被测频率fx为:fx=(Nx/N)×f显示测频原理框图3.主要仪器设备EE1641B函数信号发生器/计数器;通用示波器SS-7821/11;其它实验室常用工具。
4.实验步骤利用函数信号发生器产生不同频率的方波信号,由通用示波器器对其进行测频,选择不同的闸门时间,对测量结果进行比较和分析。
记录测量的频率值,并填写下表:5.1实习内容(1)利用电子计数器测频、测时间与周期,并进行基本误差分析。
(2)频率标准与校频5.2实验数据记录6.质疑、建议、问题讨论(1)分析以上测量数据,在用电子计数器对频率进行测量中,闸门时间对测量精度有何影响?答:匣门时间与脉冲计数的相对误差成反比,在Fx不变的情况下,匣门时间越长,脉冲计数的相对误差就越大,测量精度就变小。
(2)对于本实验系统而言,闸门时间的选择有何限制?答:在不使计数器产生溢出现象的前提下,应取匣门时间尽量大一些,以减少量化误差的影响,使测量的准确度最高。
