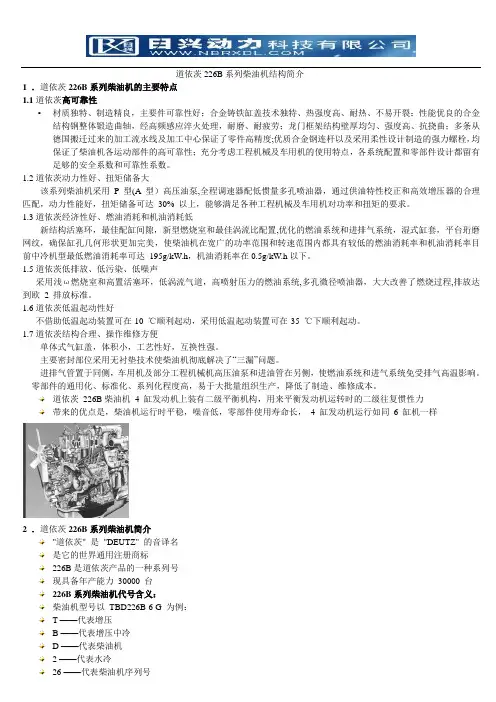

道依茨风冷柴油机的结构特点
1.无需设置水冷却系统
由于风冷柴油机运行时，依靠强迫风冷带走热量，因此，无需设置水冷却系统，汽缸盖、汽缸体等部位也不需设置水套腔，不用水泵、散热器和节温器等机件，因而简化了结构，降低了成本。与同等功率的水冷柴油机相比，风冷柴油机的长度要短些，高度也因无散热器而变低，宽度则基本相同，因此，其重量相应减少。
2.低温性能优良，
道依茨风冷柴油机采用深①形燃烧室，多孔喷油，燃油直接喷射燃烧，在一20℃的环境条件下，能无困难地启动运转，尤其适合在寒冷地区和冬季使用。燃烧室所需喷油压力相对较低，喷油嘴不易阻塞和卡滞，不但工作可靠而且燃料燃烧完全、省油、污染少，其耗油率，最低油耗率为212g/（kw·h）。柴油机在—35℃的情况下，仍能很好启动和可靠地工作，不会有冻裂机体的危险，也不需要用防冻液，其低温性能优良。
3.热效率高，经济性好
由于风冷柴油发动机传给空气的热量少，因此，其冷却风量只有水冷柴油机的2/3左右。这是因为风冷柴油机在燃气温度一定的情况下，缸壁温度越高，柴油机散发到空气中的热量就越少，其热效率就越高，燃油消耗量便降低，经济性越好。通常风冷柴油机缸壁温度比水冷柴油机缸壁温度高数十度，因此，其热效率高于水冷柴油机。
4.使用寿命长
风冷柴油机因缸壁温度高，升温快，最大限度地避免了酸性腐蚀和磨损，同时减少了柴油机在露点以下的工作时间，因而风冷柴油机机件腐蚀、穴蚀、锈蚀小，而且缸体盖、散热器内不会产生积存水垢的弊病，其使用寿命长。
由此可见，风冷柴油机机动性好，暖机时间短，容易启动，免除了添加冷却水，放出冷却水的负担，也不用担心缸体、缸盖、散热器等发生冻裂的毁坏事故，因此，其使用可靠性高、故障少、寿命长、维护保养方便。
杨遇草编注与埃塞
2012-04-27
道依茨发动机电控系统说明 1.系统总览 CA6DE3电控发动机采用外挂式电控单体泵系统，其工作原理与DEUTZ电控单体泵系统基本相同。采用电控单体泵，机械式喷油器。 外挂式电控单体泵 接插件引脚信号名称类型 1 电源负极地 2 电源负极地 3 电源负极地 4 电源正极电瓶+24伏 5 电源正极电瓶+24伏 7 加速踏板位置传感器2地地 9 进气温度和压力（TMAP）传感器地地 10 加速踏板位置传感器2电源+5V 12 进气温度和压力（TMAP）传感器电源+5V 13 曲轴转速传感器信号输入霍尔效应式频率信号 15 加速踏板位置传感器1电源+5V 17 加速踏板位置传感器1地地 18 水温传感器、燃油温度传感器地地 22 车速信号（仪表输出）输入频率信号 24 点火开关输入钥匙 25 严重故障指示灯1A低端On/Off驱动 26 SAE J1939 - CAN通信 27 SAE J1939+ CAN通信 28 车速信号（仪表输出）地地 29 曲轴转速传感器地地 31 曲轴转速传感器电源+5V 32 凸轮位置传感器信号输入霍尔效应式频率信号 33 凸轮位置传感器电源+5V
35 凸轮位置传感器地地 37 CAN + CAN通信 38 CAN - CAN通信 39 CAN屏蔽线屏蔽线 42 排气制动阀1A低端On/Off驱动 43 主继电器1A低端On/Off驱动 44 预热指示灯1A低端On/Off驱动 46 水温传感器信号输入模拟量 47 燃油温度传感器信号输入模拟量 48 进气温度和压力（TMAP）传感器温度信号输入模拟量 49 进气温度和压力（TMAP）传感器压力信号输入模拟量 51 SAE J1939 屏蔽线屏蔽线 52 机油压力警报开关输入低电位开关 57 制动踏板开关（气压）低电位开关 61 加热继电器 3.5A高端On/Off驱动 63 一般故障指示灯1A低端On/Off驱动 64 排气制动/发动机制动指示灯1A低端On/Off驱动 66 加速踏板位置传感器1信号输入模拟量 67 加速踏板位置传感器2信号输入模拟量 73 离合器踏板开关高电位开关 74 巡航设置/加速开关（选装）高电位开关 75 巡航恢复开关（选装）高电位开关 76 巡航ON/OFF开关（选装）高电位开关 77 巡航设置/减速开关（选装）高电位开关 79 排气制动开关高电位开关 81 小信号地地 98 1缸单体泵低端低端PWM驱动 99 3缸单体泵高端高端PWM驱动 100 1缸单体泵高端高端PWM驱动 101 2缸单体泵高端高端PWM驱动 102 4缸单体泵高端高端PWM驱动 103 6缸单体泵高端高端PWM驱动 105 6缸单体泵低端低端PWM驱动 106 3缸单体泵低端低端PWM驱动 108 2缸单体泵低端低端PWM驱动 110 5缸单体泵高端高端PWM驱动 111 4缸单体泵低端低端PWM驱动 112 5缸单体泵低端低端PWM驱动 3.1冷却液温度/燃油温度传感器（NTC） 向ECU提供发动机冷却液/燃油温度信号，敏感原件为负温度系数的热敏电阻式（NTC）。 温度传感器特性
作为机器的心脏，发动机是否正常工作，直接关乎着使用者的运营效率。在很多情况下，根据发动机排出的尾气颜色就能够了解到引发故障的原因。 黑烟也称碳烟，柴油机排气冒黑烟主要原因是因为混合器过浓、混合器混合形成不良或燃烧不完全等原因造成的，主要因素有以下几条： (1)压缩力不足：气门、活塞环、气缸套磨损后，引起压缩压力不足，压缩终了的压力和温度达不到要求，燃油的燃烧条件变差，容易产生炭烟; (2)燃烧室形状和容积改变：燃烧室形状因制造质量及长期使用导致技术状况下降，压缩余隙改变也会使燃烧室形状和容积改变，从而影响燃油与空气混合质量，使燃烧条件变坏。活塞位置装反，使喷油器、燃烧室、进气道的配合工作受到影响，不能形成良好的混合气，发生不完全燃烧; (3)喷油器工作不良：喷油器工作不良主要表现在三个方面：一是喷雾质量差;二是喷油压力不足;三是喷油器滴漏。这三种情况都会使燃料不能充分地与气缸内的空气混合，从而不能完全燃烧。另外，如果选择的喷油器与原机不匹配同样会造成发动机排烟; (4)供油量过大：供油量过大，致使混合气偏浓而燃烧不完全; (5)供油提前角不当：
①供油提前角过大：在直喷式柴油机中，当其它参数不变时，适当加大喷油提前角可以降低排气烟度。因为加大喷油提前角会使滞燃期加长，使着火前喷入气缸的油量增加，预混合量增加，预混合气增多，加快了燃烧速度，燃烧可较早结束，从而使急燃期形成的碳粒在高温下停留较多的时间，有利于碳粒氧化消失。 然而过早的喷油，由于缸内压力和温度较低，不利于燃油的蒸发与混合，所以产生黑烟排放。同时，由于大大增加了预混燃料量，使柴油机工作粗暴，燃烧噪音增大，并引起较大的机械负荷; ②供油提前角过小：燃油喷入气缸内过迟，一部分燃料来不及形成可燃混合气就被分离或排出，致使部分在排气管中随废气排出的燃油料受高温分解、燃烧，形成黑烟随废气一同排出。 (6)进排气阻力过大：进排气阻力过大使发动机进气不足，排气不净，从而影响充气效率：①排气背压太高或排气管道阻塞;②空气滤清器或进气管道阻塞。 (7)气门间隙调整不正确：气门间隙过大会使气门开度减小和开启时间的缩短，从而引起进气不足;气门间隙过小则气门容易漏气，从而影响气缸压缩力。两种情况都会使混合气中的空气比例减小，引起燃烧不全; (8)发动机配气相位变化：发动机配气相位由于零件质量和装配质量的原因发生变化，导致气门开闭时间的变化，从而影响发动机的燃烧过程。严重的配气相位变化将导致气门与活塞相碰的严重事故; (9)喷油泵工作不良： ①喷油泵柱塞或出油阀严重磨损，喷油泵个别或全部柱塞或出油阀严重磨损将导致喷油泵泵油压力下降，使喷油器(嘴)建压相对滞后，喷油推迟，后燃增多，所以柴油机冒黑烟; ②喷油泵各分泵缸供油量不均匀和供油提前角不一致：供油量不均匀，有的缸供油大，
发动机操作手册FL 513 /L BFL 513 /C/LC B/FL 413 F/FC/FW
●请阅读并遵照执行本操作手册 中的内容，这样，你将避免故障的 发生。将生产厂商的品质保证书保 存好。注意保养发动机，使之需要 时即可投入工作。 ●本型号发动机的建造仅可用于 供应范围中所述的领域，即发动机 生产厂界定的领域，用户应根据发 动机的设计目的加以使用；任何超 出使用范围的应用均被认为是违背 设计目的。生产厂商对由于上述原 因而造成的损坏将不承担任何责 任。涉及的风险均由用户承担。 ●按照设计目的使用发动机亦意 味：按照生产厂商规定的使用和维 护保养的条件而使用和维护保养发 动机。发动机的使用人员必须熟悉 发动机，并且了解其中涉及的风险。 ●有关的事故预防规定和其他广 泛接受的安全和工业卫生规定均应 遵守。 ●未经授权对发动机进行改动将 免除生产厂商因此变动而导致的损 坏的任何责任。
FL 513 /L BFL 513 /C/LC B/FL 413 F/FC/FW KHD 02975818en 请将发动机的系列编号填入此表内。当发生关于用户服务、修理和备件的问题时，告诉有关人员此号码后，将有助于问题的解决（见2.1 节）。 保留全部权利。保留为改进发动机而更改本手册中的规格数据或其他技术的权利。无我公司的书面同意，不得以任何形式或任何手段复制本手册的任何部分。
前言 前言 亲爱的用户： 空气冷却的DEUTZ 发动机有范围广泛的用途。因此变型机数目较多，以适应个别用途的特殊要求。 您的发动机是按照您的用途装配的，也就是说，此手册中所述的零部件不一定都安装到您的发动机上。 在启用发动机之前，请阅读本手册，并记住各条指导。 如果您有问题，我们将乐意提供指导。 DEUTZ 国际服务部
道依茨FL912系列发电机组 柴油发电机组型号26GFD (26KW) 34GFD 49GFD 输出功率（KV A/KW）33/26 43/34 61/49 额定电压（V）230/400 额定电流（A）46.8 61.2 88.2 额定频率（Hz）50 八项性能指标 外型尺寸:长×宽×高(mm) 1500×1000×1100 1500×900×1150 2070×1000×1200 重量(kg) 635 790 970 柴油机型号(伯琼斯) F3L912 F4L912 F6L912 类型风冷自然吸气四冲程 输出功率(kw) 29 39 58 气缸数量 3 4 6 缸径/行程(mm) 100/120 转速(r/min) 1500 活塞总排量(L) 2.827 3.77 5.644 转速调节器机械调速 起动方式样12V直流起动 起动马达功率(kw) 3 雷诺(LSA41.2M6) (LSA42.1L8) (LSA44.1S1) 发电机型号(DKRH) UC1224C UC1224C UC1224E 类型无刷、自励磁、自散热、防护等级IP22 绝缘等级H 电压可调节幅度±10% 相数与接法三相四线 调压方式自动或手动 控制屏型号BF系列 安装方式固定式，安装在发电机顶部或安装在机组旁 起动时间（sec）≤15 监控项目电压、频率、电流、油压、油温、 主回路导线 柴油机至蓄电池导线 导线型号BX-500 最大起动容量(KV A) 21 36 43 (瞬间电压降30%) 随机标准附件：排气消音器、橡胶减震器、排气软管、蓄电池、蓄电池导线、说明书一套
润滑油满载耗油量(L/H) 0.0075 0.012 0.017 满负荷耗油量（L/h） 2.5 4.1 5.7 进油吸程(m) 3 回油扬程(m) 冷却水排热(MJ/min) 热辐射(MJ/min) 冷却空气流量(L/min) 8.5 13.1 17.6 进风口面积(m2) 0.15 0.15 0.15 排风口面积(m2) 0.1 0.1 0.1 闭式循环带散热水箱及风扇(散热水冷却) 散热水箱风扇负荷(kw) 空气流量(m3/min) 进风口面积(m2) 排风口面积(m2) 二次冷却方式 热交换器面积(M2) 冷却塔型号 最高进水温度(℃) 混水池容积(M3) 外循环水流量 排气温度(℃) 500 493 527 排气流量(m3) 2.23 3.38 4.67 排气管直径(m m) 51 排气背压(kpa) 3.0 新风量(m3/min) 0.83 1.28 1.68 最大吸气阻力(kpa) 2.0 2.0 2.0 噪音(距离1米)db(A) 87 88 88 折损系数额定功率输出是在海拔高度100米,25℃下,当海拔高度增加1000米,功率折损为5%。当环境温度10℃功率折损为5%。机组连续工作12小时以上, 功率折损10%。 地基尺寸(长×宽×厚) 承载能力(kg)
These are the characteristics of the 1013 E: Modern water-cooled 4- and 6-cylinder in-line engine Turbocharging with charge air cooling (BFM1013EC/P)High-pressure fuel injection up to 1600 bar Electronic engine governor with diagnostic facilities as option 100% PTO capability at flywheel end and front end Three options for installation of gear-driven hydraulic pumps Long maintenance intervals and user-friendly maintenance design Customer service available worldwide These are the benefits for you: ?High productivity through dynamic power development ?Quietest engine of its class and high degree of operating comfort ?Low exhaust emission for a clean environment ?1013E .The engine for agricultural equipment. 90-186 kW at 2300 rpm ...................................................................................................................................................................................................................................................
道依茨大柴率先再中国市场推出欧洲同步生产和研发的BF4M1013道依茨系列柴油机。凭借创新的研发科技、精湛的制造技术以及对细节的极度关注，道依茨大柴推出的道依茨系列柴油机将中国客户的实际需求于世界商用动力潮流完美融合，产品满足国Ⅲ、国Ⅳ法规要求，在可靠性、动力性、经济性上均有显著优势。 技术特点： 采用经过欧洲市场12年验证的单体泵结构，性能稳定、可靠性高，平均大修里程比同类产品高10万公里，年出勤率多30天 采用喷射压力最高的单体泵技术及上置进气道、短高压油管等结构，满足排放要求的前提下比同类产品百公里省油2-3升 独有的单体泵供油系统，对燃油的品质要求低，适应中国油品的同时保证了整机的可靠性 噪声低于96分贝，国内唯一不需要辅助手段就能达标的发动机 一体化设计，结构紧凑、体积小，比同类产品重量轻100-150公斤 结构简洁易于维修，所有的维修点都在发动机的同侧
主要优势： 1、世界级动力品牌 世界三大发动机品牌道依茨、康明斯、珀金斯之一； 历史最久的发动机生产厂，欧洲销量第一、世界保有量第一； 2、欧洲成熟的内置式单体泵技术 经过欧洲市场12年市场验证，中重型柴油机应用率达到75%，成熟稳定； 单体泵放置在缸体中，燃油系统及缸体强度高于传统的外挂式的燃油系统及缸体，整机可靠性提升30%； 最短的高压油管，有效杜绝了油管断裂的故障； 国II、III均采用单体泵，从国II到国III的成本提升比其他产品低30%； 采用机械式喷油器，国III产品适应中国的低品质燃油，对燃油滤清器的要求低，整机寿命不受影响； 3、国内同功率段最轻的发动机，满足轻量化需求、适应计重收费；结构紧凑、维修费用低 世界顶级的轻量化设计，与欧洲同步生产；12亿投资过程保障，确保满足设计要求； 整机重量比同功率产品轻100-250公斤，每年多赚0.7-1.7万元 所有维修点都在发动机的一侧，保养时间短、维修费用低； 单个单体泵损坏维修成本是直列泵的40%，单次维修成本减少2000元 4、高寿命-平均大修里程达到70万公里 道依茨发动机针对中国市场运行环境，对运动组件（四配套、曲轴等）、基础结构件（缸体、缸盖等）、电控系统（ECU、传感器等）等进行强化改进； 对比德国的质量控制及生产制造系统进行改进，细化到控制方法层面； 台架及道路试验结果表明，国产道依茨发动机已经达到德国原装道依茨发动机平均大修里程标准（70万公里）。
第一章：柴油机的技术特征 一、柴油机型号 F6L912/W/913.4102F型风冷柴油机根据配套机械情况有以下几种基本变型产品: 1、F6L912G1.G2型:用于液压挖掘机。 2、F6L912G3型:用于液压挖掘机。 3、F6L912Q型:用于载货汽车。 4、F6L912W型:用于井下作业铲运机。 5、F6L913L型:用于谷物联合收割机。 6、F6L913Q型:用于载货汽车。 7、4102FQ型:用于3t轻型载货汽车．中型旅游车。 二、柴油机技术参数 表1：柴油机型号及性能参数
三、柴油机主要技术数据 (一)在额定功率及额定转速下的各种温度 １、机油温度:100---120℃ ２、排气温度(表2) 表2：各种机型排气温度 （二）机油压力范围 １、额定转速下主油道内压力0.4----0.5MPa ２、在最低稳定转速下主油道内压力≥0.05MPa （三）配气相位（以曲轴转角计） １、进气门 开启始点:上止点前32o 关闭终点:下止点后60o ２、排气门 开启始点:下止点前70o
关闭终点:上止点后32o 进、排气门冷态间隙:0.15mm （四）供油提前角（以曲轴转角计）（表３) 表3：供油提前角 （五）活塞顶余隙高度:1.2mm，用铅丝测量。 （六）机油容量（表4) 表4：各种机型机油容量 （七）主要螺栓的拧紧力矩 高强度螺栓的拧紧角度特别重要,为了获得所需角度,只要按照与一座钟的时针.分针所形成的相同的角度,来转动搬手的板杆,见图1。 (1)安装前用机油蘸湿螺纹及痤面。 (2)用套筒板手而不加扳杆,或用普通扳手及梅花扳手而不用扳杆,拧入螺栓直至将它们垂直地装牢,见图2。 (3)用两只手抓住扳杆,预紧螺栓,见图3。 (4)按照图4所示方式拧紧螺栓,分几步拧紧,使其符合规定的拧紧角度。
操作手册 2011
●Please read and observe the inf ormation given in this Operation Manual. This will enable you to avoid accidents, preserve the manuf acturer’s warranty and maintain the eng ine in peak operating condition. ●This engine has been built exclusively f or the application specif ied in the scope of supply, as described by the equipment manu-acturer and is to be used only f or the intended purpose. Any use exceeding that scope is considered to be contrary to the intended purpose. The manuf acturer will not assume responsibility for any damage resulting therefrom. The risks involved are to be borne solely by the user. ●Use in accordance with the intended pur- pose also implies compliance with the con-ditions laid down by the manuf acturer f or operation, maintenance and servicing. The engine should only be operated by person-nel trained in its use and the hazards in-volved. ●The relevant accident prevention guidelines and other generally accepted saf ety and industrial hygiene regulations must be ob-served. ●When the engine is running, there is a risk of injury through: - turning/hot components
发动机总成就是引擎，它包含了非常多的零部件，发动机总成几乎包括发动机上的所有附件。那么，发动机总成到底是什么呢？ 发动机总成,又称为引擎，是一种能够把一种形式的能转化为另一种更有用的能的机器，通常是把化学能转化为机械能。它既适用于动力发生装置,也指包括动力装置的整个机器。 发动机发源于英国，它的本义是指"产生动力的机械装置"。科技的进步，发动机的类型不断的增加，人们研制出用途多种类型的发动机，发动机总成是指整台发动机，包括发动机上的所有附件，但是，发动机总成不包括冷气泵，当然发动机总成也不包括变速器（波箱）。此外，进口车型的发动机均来自欧洲、北美、日本等发达国家，转运到中国大陆，发动机上的传感器、接头、分火盖等一些小塑胶件会在长途跋涉漫长的运输过程中碰坏。值得注意的是，市面上卖的发动机裸机是不带任何附件的。 发动机总成包含了气门室盖、缸盖、进排气门、凸轮轴、汽缸床、活塞、活塞环、连杆、大小瓦、曲轴、进油泵、缸体、油底壳等所有机器的构成部分，这里以柴油发动机为例。 柴油机由以下6个主要部分组成：
1、曲轴连杆机构，它将得到的热量转变为机械能。曲轴连杆机构主要由气缸体、曲轴箱、气缸盖、活塞、活塞销、连杆、曲轴、飞轮、飞轮连接箱和减震器等零部件组成。当燃料在燃烧室内着火燃烧时，由于燃气的膨胀作用，在活塞顶部产生压力，推动活塞作直线往复运动，借助连杆转变曲轴旋转力矩，使曲轴带动工作机械（负荷）转动做功。 2、燃料供给与调节系统，它将燃料喷进燃烧室，与空气充分混合燃烧，产生热量。燃料系统包括燃油箱、输油泵、燃油滤清器、燃油滤清器、喷油泵、喷油嘴和调速器等零部件。 3、配气机构与进气、排气系统，它保证定期吸入新鲜空气，排出燃烧后的废气，连续实现热能转变为机械能。配气机构由进气门组件、排气门组件、凸轮轴、传动系统、挺杆、推杆、空气滤清器、进气管、排气管和消声灭火器等零部件组成。 4、机体组件，构成柴油机骨架，所有运动部件和辅助系统都支承在它上面。机体组件由机体、气缸套、气缸盖和油底壳等部件组成。 5、润滑系统和冷却系统，它减少柴油机的摩擦损耗，保证各零部件的正常温度。润滑系统由机油泵、机油滤清器机油离心精滤器、压力调节器、安全装置和润滑油道组成。冷却系统由水泵、机油散热器、节温器、风扇、散热水箱、空气中间冷却器和水套等部件组成。 6、起动系统，它使柴油机迅速启动。一般使用电动电机或气动电机启动。对于大功率的柴油机，则应用压缩空气起动。 道依茨公司素以其风冷柴油机闻名于世，而于九十年代初，公司又开发研制出了水冷发动机（1011、1012、1013、1015等系列，功率范围从30kw到440kw），道依茨发动机总成具有体积小、功率大、噪音低、排放好、冷起动容易等特点，能满足当今世界苛刻的排放法规，具有广泛的市场前景。道依茨发动机应用范围宽广，包括商用车辆、工程机械、叉车、农用机械、压缩机、发电机组及船舶等。
& 船舶柴油机（轮机） --模块二柴油机的结构和主要零部件-- 黄步松主讲 福建交通职业技术学院船政学院
模块二柴油机的结构和主要零部件 重点：柴油机各主要部件的作用、工作条件、工作原理及结构特点，各部件的常见故障及原因，管理注意事项。难点：燃烧室部件承受的机械负荷、热负荷及分析，缸套、活塞、连杆、十字头、曲轴、活塞杆填料涵及活塞冷却机构的结构，曲柄排列与发火顺序。 缸盖 燃烧室部件缸套 活塞组件 主要零部件连杆 曲柄连杆机构曲轴 主轴承 主要固定件：机架、机座、贯穿螺栓 单元一燃烧室部件 一、燃烧室部件承受的负荷 1．机械负荷 机械负荷指受力部件承受气体力、安装预紧力、惯性力等的强烈程度。主要以气体力和惯性力为主。柴油机的机械负荷有两个特点：一是周期交变；二是具有冲击性。 1）安装应力： 安装应力与预紧力成正比。因此，安装气缸盖时不应过分紧固，否则会使气缸套、气缸盖发生损伤。另外，将缸套凸肩加高，可使缸套安装应力大大减小。 2）气体力： 气体力是周期变化的，其最大值为最高爆炸压力，变化频率与转速有关，因而由气体力产生的机械应力也称高频应力。由气体力产生的机械应力具有以下特点： 气缸盖、活塞：触火面为压应力，冷却面为拉应力。 缸套：径向：触火面为压应力最大，冷却面为零。 切向：触火面为拉应力最大，冷却面为拉应力最小。 机械应力与部件壁厚成反比，即壁厚δ愈大，机械应力愈小。 3）惯性力： 活塞组件在缸内作往复变速运动，产生往复惯性力；曲轴作回转运动产生离心惯性力。其大小与部件质量和曲轴转速的平方成正比。由惯性力产生机械应力也是一种高频应力。 2．热负荷 1）热负荷是指柴油机的燃烧室部件承受温度、热流量及热应力的强烈程度。 2）热负荷的表示方法 （1）热流密度（2）温度场（3）热应力 3）热负荷过高对柴油机的危害： （1）使材料的机械性能降低，承载能力下降； （2）使受热部件膨胀、变形，改变了原来正常工作间隙； （3）使润滑表面的滑油迅速变质、结焦、蒸发乃至被烧掉； （4）使受热部件（如活塞顶）受热面被烧蚀； （5）使受热部件承受的热应力过大，产生疲劳破坏等。 船舶上，轮机管理人员通常用排气温度来判断热负荷的高低。 4）热应力： 是指受热部件在内外表面温度不同并且有一定约束的条件下在金属内产生的一种内力。 气缸盖、活塞：触火面为热压应力，冷却面为热拉应力。 缸套：径向：为零。 切向：触火面为压热应力，冷却面为拉热应力。 热应力与部件壁厚成正比，即壁厚δ愈大，热应力愈大。
道依茨发动机常见故障及解决办法 发动机不能转动或转动缓慢 故障原因解决办法熄火电磁阀不动作检查线路及熄火电磁阀。 发动机带负荷启动检查发动机飞轮端负荷。 飞轮及曲轴旋转受到限制手动旋转曲轴，检查飞轮和曲 轴阻力。 起动电路接线不正确对起动电路进行分析和修理 （包括继电器及开关）。 电瓶电量不足电瓶充电并检查发电机。 起动马达工作不正常更换起动马达。 飞轮齿圈轮齿表面被磨平或损 坏更换飞轮齿圈。 发动机起动困难（排气中无烟） 故障原因解决办法油箱内燃油油位偏低加注燃油。 燃油截止阀关闭打开阀门。 使用了不恰当的燃油更换正确标号的燃油。 油箱呼吸孔堵塞清洗油箱呼吸器。
吸油或回油不畅检查吸油管和回油管。 熄火电磁铁不得电检查线路和电磁阀。 熄火电磁铁无动作更换熄火电磁铁。 空气预滤清器堵塞清洗空气预滤清器。 燃油滤清器或滤网堵塞 清洗或更换燃油滤清器或滤 网。 燃油管路泄漏清洗或更换燃油管路。 输油泵损坏或被卡住更换输油泵。 高压油泵磨损更换高压油泵。 止回阀损坏更换喷止回阀。 发动机起动困难（排气中有烟） 故障原因解决办法 环境温度过低，预热控制器失 灵更换预热控制器并采取辅助措施。 起动转速太低（最低起动转速：检查蓄电池并再次充电或者
150 rpm）更换蓄电池。 燃油标号不正确 放掉燃油，根据环境温度更换 合适标号燃油。 油箱呼吸阀堵塞（油箱盖）清洗油箱呼吸阀（油箱盖）。 空气滤芯堵塞清洗或更换空气滤芯。 空气预滤清器堵塞清洗预滤清器。 燃油滤清器或滤网堵塞 清洗或更换燃油滤清器或滤 网。 燃油系统泄漏、堵塞或者有空 气修理并清洗燃油系统，排出燃油系统中的空气。 喷油泵正时不正确重新调整喷油泵正时。 气门间隙调整不正确测量并重新调整气门间隙。 增压器损坏检查并更换增压器。 喷油嘴开启压力降低校正或更换喷油嘴。 喷油泵失灵修理或更换喷油泵。

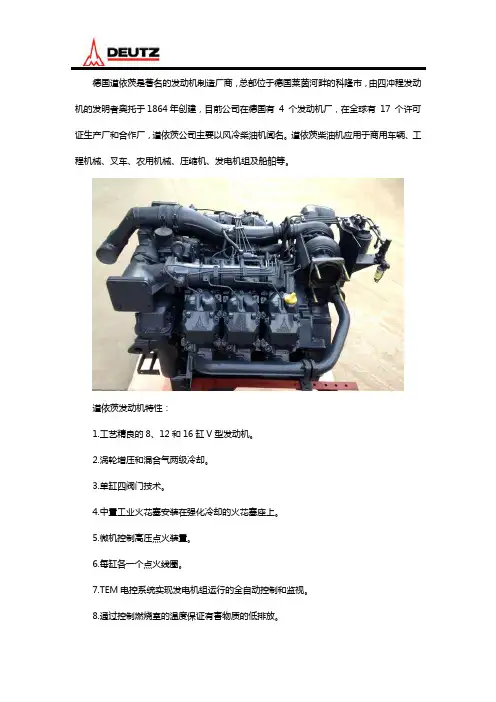

德国道依茨是著名的发动机制造厂商，总部位于德国莱茵河畔的科隆市，由四冲程发动机的发明者奥托于1864年创建，目前公司在德国有4 个发动机厂，在全球有17 个许可证生产厂和合作厂，道依茨公司主要以风冷柴油机闻名。道依茨柴油机应用于商用车辆、工程机械、叉车、农用机械、压缩机、发电机组及船舶等。 道依茨发动机特性： 1.工艺精良的8、12和16缸V型发动机。 2.涡轮增压和混合气两级冷却。 3.单缸四阀门技术。 4.中置工业火花塞安装在强化冷却的火花塞座上。 5.微机控制高压点火装置。 6.每缸各一个点火线圈。 7.TEM电控系统实现发电机组运行的全自动控制和监视。 8.通过控制燃烧室的温度保证有害物质的低排放。
优势： 1.合算的投资成本和低廉的运营成本组合。 2.高效利用初级能源，从而实现低的能源消耗。 3.长时间的保养周期和方便维修保证了进一步节省费用。 4.高效的能源转换率。 5.对低浓度甲烷气体，混合气两级冷却保证了功率输出。 6.通过高标准、安全可靠的控制和监视实现。 7.理想的燃烧，同时保护发动机。 8.系统的调节、维护、控制和监控功能简单易行。 德道依茨发动机具有同类产品不可比拟的优势：产品体积小、重量轻，比同类发动机轻150-200公斤；零部件通用性、系列化程度高，便于整车布置；动力性强，起步扭矩600牛顿?米，比同排量产品高10%以上；长寿命，B10寿命达到70万公里；低排放，国Ⅲ排放，具有国Ⅳ排放潜力；低油耗，油耗≤195克/千瓦时；低噪音，发动机噪音≤96分贝；低成本，价格比同类进口发动机低30%。 道依茨柴油机把结构紧凑、功率大、经济性高、环境适应性强和高可靠性结合到了一起，让使用者每时每刻都能体会出它许多令人信服的优点，现在已经有超过40万台该系列柴油机在世界各地可靠地运行着，深得广大用户的信赖。 道依茨不仅为工业生产提供强大的发动机，更为发动机维修提供配件支持。每部发动机都有相应配件可以更换，在配件损坏时，可以及时使用道依茨原厂配件维修，恢复发动机初始性能，让发动机更好的为机械生产产生源源不断的动力。道依茨公司在全球超过130个国家拥有9个分销公司，9个销售办事处、16家服务中心以及超过800家的销售服务伙伴为客户提供支持。
第十二节柴油机固定部件34题 考点1：主要固定件的结构特点、功能和工作条件21题 1．机架的功能和结构特点 机架作为柴油机的固定件之一，起到支撑气缸体、与机座组成曲柄箱以及在十字头式柴油机中承受侧推力，为十字头导向（安装导板）等作用。 中小型柴油机主要采用箱形机架，箱形机架是一种呈箱形结构的整体式机架，一般为铸铁整体铸造或焊接结构。其主要优点是：刚性好、拆装维修方便。为提高刚性、简化加工手续、减少重量和外形尺寸，大多将气缸体与机架制成一体，常称为“机体”，甚至有些中型柴油机为进一步简化制造工艺、提高机架刚度，将机座、机架和气缸体三者制成一体。 2．机座的功能和结构特点 大中型柴油机，特别是大型柴油机，都有单独的机座。小型柴油机的机座常与机架制成一体。机座的作用有： （1）承担全机重量； （2）承受气体力、惯性力与安装预紧力； （3）集中与储存滑油并形成密闭空间； （4）安放曲轴，并留有曲柄回转空间。 机座除承重、气体力、惯性力与安装预紧力的作用外，当遇到风浪颠簸，还要受到额外的扭转、拉伸和弯曲变形等作用力。所以对机座的最基本的要求是要有足够的刚度。 一般中小型柴油机广泛采用铸铁浇铸成一长方形整体式的机座。 3.贯穿螺栓的功能和结构特点 贯穿螺栓是柴油机最长最重要的螺栓，主要用于大、中型柴油机，它的作用是将机座、机架和气缸体三者或其中二者连成一个刚性整体，使这些固定机件只承受压应力而不承受由气体力产生的拉应力。它并不起定位作用，在被连接的各固定件之间仍有定位销或紧固螺栓，以便装配时对中和防止柴油机运转时这些机件之间产生横向移动。 C1.对机架、机座要求不正确的是（）。 A．足够的强度、刚度 B．尺寸小、重量轻 C．耐磨、耐高温 D．密封性好 C2.低速柴油机采用贯穿螺栓结构将下列部件连在一起（）。 A．气缸盖、气缸体、机架和机座 B．气缸盖、气缸体和机架 C．气缸体、机架和机座 D．机架和机座 D3.低速柴油机采用贯穿螺栓结构承受气体拉力的部件是（）。
柴油机较汽油机热效率高，功率大，燃料单耗低，比较经济，故应用日趋广泛。它主要作为拖拉机、大型汽车、内燃机车及土建、挖掘机、装载机、渔船、柴油发电机组和农用机械的动力。柴油是复杂的烃类混合物，碳原子数约为10-22。主要由原油蒸馏，催化裂化，加氢裂化，减粘裂化，焦化等过程生产的柴油馏分调配而成（还需经精制和加入添加剂）。柴油分为轻柴油（沸点范围约180℃～370℃）和重柴油（沸点范围约350℃～410℃）两大类。 道依茨柴油机以其技术的先进性，设计的合理性，优异的性能及可靠性脱颖而出，道依茨发柴油机之所以这样受人们的欢迎，主要是道依茨柴油机拥有很多的优势。总结起来主要有以下八个方面： ①系统的维护、调节、控制与监控性能简介，操作也比较简便。 ②对低浓度甲烷气体，混合气两级冷却使得输出功率比较大。 ③很长时间的保养周期与简单修理使得所消耗的成本更加节省。 ④拥有很高的能源转换率。 ⑤能够很好的使用初级能源，这样就能够实现低的能源消耗。
⑥使得高标准安全可靠的控制实现了。 ⑦属于十分合理的燃烧，另外可以很好的维护发动机。 ⑧成本是非常合算的，其运营成本组合也很少。 柴油发动机的工作过程其实跟汽油发动机一样的，每个工作循环也经历进气、压缩、作功、排气四个行程。但由于柴油机用的燃料是柴油，其粘度比汽油大，不易蒸发，而其自燃温度却较汽油低，因此可燃混合气的形成及点火方式都与汽油机不同。 柴油机在进气行程中吸入的是纯空气。在压缩行程接近尾声时，柴油经喷油泵将油压提高到10MPa以上，通过喷油器喷入气缸，在很短时间内与压缩后的高温空气混合，形成可燃混合气。由于柴油机压缩比高（一般为16-22），所以压缩结束时气缸内汽车发动机的主要保养空气压力可达3.5-4.5MPa，同时温度高达750-1000K（而汽油机在此时的混合气压力会为0.6-1.2MPa，温度达600-700K），大大超过柴油的自燃温度。因此柴油在喷入气缸后，在很短时间内与空气混合后便立即自行发火燃烧。气缸内的气压急速上升到6-9MPa，温度也升到2000-2500K。在高压气体推动下，活塞向下运动并带动曲轴旋转而作功，废气同样经排气管排入大气中。 相比起汽油机，道依茨柴油机具有燃油消耗率低（平均比汽油机低30％），而且柴油价格较低，所以燃油经济性较好；同时柴油机的转速一般比汽油机来得低，扭距要比汽油机大，但其质量大、工作时噪音大，制造和维护费用高，同时排放也比汽油机差。但随着现代技术的发展，道依茨柴油机的这些缺点正逐渐的被克服，现在轿车都已经开始使用道依茨柴油发动机了。
德国道依茨公司总部位于德国科隆，多年来以其主导产品道依茨品牌柴油机著称。道依茨所产柴油机功率范围从10至10,000马力，燃气机功率从250马力到5,500马力，强大的柴油机性能被广泛应用于工业、农业、制造业中。道依茨公司以其风冷柴油机备受市场青睐，具有体积小、功率大、噪音低、排放好、冷起动容易等特点。 目前常用的道依茨柴油机有以下几种： ①风冷柴油机，道依茨公司以其风冷柴油机闻名，主要品种有：FL912/913/914系列风冷柴油机和FL413F/513系列柴油机等两大类型，功率范围64KW-386KW。前者在工程机械行业应用较多，而后者在特种车辆、铁路养护设备、重型车辆及工程机械行业都有应用。 ②水冷柴油机在20世纪90年代初生产，道依茨后又开发研制出了崭新的水冷柴油机BFM1011、BFM1012、BFM1013、BFM1015等系列机型，功率范围20KW-440KW，新系列柴油机具有体积小、功率大、噪音低、排放好、冷启动容易等特点，能满足排放法规，具有广泛的市场前景。 BFM1012、BFM1013等系列柴油机为机械式单体泵柴油机，被广泛地用于车辆和工程机械行业。该机的排放指标达到欧2标准。 ③电控柴油机，在国内使用较为广泛的道依茨电控柴油机主要是BFM2012、
BFM1013、TCD2015V06等系列电控单体泵柴油机。这类柴油机排放指标完全满足欧3标准。 道依茨柴油机（包括道依茨风冷柴油机和水冷柴油机）是专业的柴油机品牌之一，不仅柴油机备受青睐，其配套维修的柴油机配件也是业内常用的配件，在维修方面有着良好的性能，卓越的品质，售后服务也是享誉国内外。道依茨柴油机在重型汽车、特种车辆、铁路养护机械、工程机械等行业，用途广泛，深受用户喜爱。 道依茨柴油机购买和售后维修服务推荐北京沃博。 北京沃博内燃柴油机械有限公司是一家具有多年历史，从事销售维修德国道依茨（DEUTZ)，瑞典VOLVO及VOLVO-PENTA发动机和配件的专业化的服务企业！为客户提供相关技术咨询和售后服务和发动机大中修业务。 本公司经营理念的根本是：透过完善的技术服务和优质优价的配套产品来创造业内新的服务标准；透过积极主动的策略让客户获得更大的满足，并透过严谨的管理体系来落实。 本公司资深的销售、技术人才，凭借丰富的专业经验和竭诚服务的良好作风，在全国建立了良好的声誉和客户群体。
1.柴油机特点：（1）优点：经济性好，功率范围广，尺寸小重量轻，机动性好，可靠性高， 寿命长，维修方便。（2）缺点：存在机身振动、轴系扭转振动和噪声，某些部件的工作条件恶劣，承受高温高压并具有冲击性负荷。 2.发展趋势：（1）提高经济性（2）电子控制技术（3）降低排放（4）提高可靠性。 3.柴油机：使用挥发性较差的柴油或劣质燃料油做燃料，采用内部混合法形成可燃混合气 体，靠缸内空气压缩形成高温自行发火。 4.柴油机的类型：（1）四冲程和二冲程（2）增压和非增压（3）低速、中速和高速（4） 筒形活塞和十字头式（5）直列式和V型（6）右旋和左旋（7）可逆转和不可逆转。5.理论与实际循环的差异：（1）工质的影响：理论循环工质为理想气体，实际循环工质是 空气和燃烧产物，使实际循环热效率和做功能力下降。（2）气缸壁的传热损失。（3）燃烧损失：后燃和不完全燃烧。（4）漏泄损失：活塞环处的漏泄。（5）其他损失。 6.气阀重叠角意义：（1）依靠废气的流动惯性，利用新鲜空气将燃烧室内的废气扫出气缸， 实现燃烧室扫气，提高换气质量。（2）利用进气冷却燃烧室有关部件。 7.直流扫气特点：（1）换气质量好。（2）结构复杂，维修较困难。 8.上下止点：活塞在气缸中运动的最上下端的位置，也是活塞离曲轴中心线最远近的位置。 9.气缸工作容积Vs：活塞在气缸中从上止点移动到下止点时所扫过的容积。 10.平均指示压力：假定一个数值不变的压力作用在活塞上，在一个膨胀行程内所作的功与 一个工作循环的指示功Wi相等，这个假象的压力就称为平均指示压力。也就是一个工作循环中单位气缸工作容积的指示功。 11.柴油机的基本组成：（1）主要固定件：机架、机座、气缸和气缸盖。（2）主要运动件： 活塞、连杆组件、曲轴。（3）配气机构及换气系统。（4）燃油系统。（5）润滑系统。（6）冷却系统。（7）起动和控制系统。 12.机械负荷：（1）定义：柴油机部件承受最高燃烧压力、惯性力、振动冲击等的强烈程度。 （2）特点：周期交变，具有冲击性。（3）安装预紧力引起的负荷与气体力引起的机械应力均与最高爆发压力成正比。 13.热负荷：（1）热应力：由温差作用形成的应力。（2）热疲劳：燃烧室部件在交变的热应 力下出现的破坏现象。 14.活塞的作用：（1）保证密封的情况下完成压缩和膨胀过程。（2）将气体力经连杆传递给 曲轴。（3）在筒形活塞式柴油机中，活塞承受侧推力，起着滑块的作用。（4）在二冲程柴油机中活塞还启闭气口，控制换气。 15.压缩环：（1）作用：防止气缸中气体漏泄，保证活塞与气缸之间相对运动条件下的密封， 并将活塞上的部分热量传给气缸。（2）搭口形式：直搭口、斜搭口和重叠搭口。 16.活塞的冷却方式：自由喷射冷却、循环冷却、振荡冷却、喷射—振荡式冷却。 17.冷却液的输送方式：（1）筒形活塞：在曲轴连杆中钻孔。（2）十字头式活塞：需要专门 的机构，分为套管式和铰链式。 18.气缸盖的作用：（1）与气缸套、活塞共同组成燃烧室。（2）上面安装各种阀件。（3）在 设置进排气阀的气缸盖上还要布置进排气道和气阀摇臂机构。 19.气缸盖的类型及特点：（1）单体式：气缸盖和气缸套接合面处密封性好，制造、运输、 拆装检修均较方便，但汽缸的中心距加大，增加了柴油机的长度和重量。（2）整体式：中心距小，结构紧凑，柴油机的刚度提高重量减轻，但易变形，密封性差，结构复杂，加工不便。（3）分组式：特点介于上述两者之间。 20.连杆：（1）作用：将作用在活塞上的气体力和惯性力传给曲轴，把活塞或十字头与曲轴 连接起来，将活塞的往复运动变成曲轴的回转运动。（2）工作条件：运动复杂，受力复杂，连杆小、大端轴承还与活塞销或十字头销、曲柄销产生摩擦和磨损。（3）破坏形式：
道依茨风冷柴油机常见故障与排除 一。柴油机不能起动； 1。故障特征：电起动系统故障：按下起动按钮后起动电机不转； 产生原因： ?电路接线错误或接触不良； ?蓄电池电力不足； ?起动电机炭刷与整流器流子接触不良； 排除方法：检查线路是否正确与牢固；重新充电或更换蓄电池；修正更换炭刷，用木砂纸清理整流子表面并吹净灰尘。 2。故障特征：燃油系统故障：柴油机被起动电机带动不发火，回油管无回油； 产生原因： ?燃油箱无油； ?油路开关未打开； ?燃油管路堵塞； ?燃油滤清器阻塞； ?在冬天燃油滤由于石腊析出被堵塞； ?燃油系统中有空气燃油管不密封； 排除方法：加油并排气；打开油路开关；检查油路是否畅通；清洗滤清器或调换滤芯；更换燃油滤清器并排出空气，使用冬季燃油；检查所有的燃油管接头的密封性；需要拧紧管接头，排除燃油系统中的空气； 3。故障特征：气缸内压缩压力不足：喷油正常但不发火，排气管内有燃油； 产生原因： ?活塞环过度磨损： ?气门漏气； 排除方法：更换活塞环，视磨损情况更换气缸套；检查气门间隙，气门弹簧，气门导管及气门座的密封不好应修理或研磨； 4。故障特征：柴油机太冷，环境温度太低：起动时间长不发火； 排除方法：采取低温起动措施； 二。柴油机起动困难： 1。故障特征：电起动系统故障：电动机转动无力； 产生原因： ?线路接触不良，松动或氧化； ?蓄电池电力不足； 排除方法：检查线路并紧固；充电更换新电池； 2。故障特征：润滑系统故障：特别是在冬季使用了粘度大的机油；
排除方法：使用同环境相适应的机油； 3。故障特征：燃油系统故障：电机带动后能发火，但起动不起来； 产生原因： ?燃油流量太小，在冬季，燃油系统由于石腊析出产生堵塞； ?输油泵不供油或断续供油； ?喷油泵故障：喷油泵提前角不正确；弹簧断袭；齿条卡死在停车位置；出油阀卡住或出油阀弹簧断裂； ?喷油器故障，喷油嘴喷也堵塞，喷油器针阀卡死；喷油器压力太高或太低； 排除方法：更换燃油滤筒，紧接着排除空气，清洗粗滤器的滤网，检查管接头，需要时拧紧，天冷时要使用冬季用的燃油；检查输油泵进气管是否漏气，或检修输油泵；重新调整喷油提前角；更换弹簧；拆检修理；拆检清洗更换出油阀；清洗喷油嘴；拆除清洗并研修喷油器偶件或更换新偶件；调整喷油器喷油压力； 4。故障特征：压缩压力不足：密封不严，漏气； 产生原因： ?气门漏气：气门严重磨损锥而密封不严，间隙太小，上积炭严重，气门杆咬死； ?气缸盖垫片漏气：气缸盖螺母旋紧力矩不够，气缸盖垫片损坏； ?活塞与缸套间漏气：活塞环磨损严重，与气缸套间隙过大，活塞环卡住或各环切口位置重合； 排除方法：铰修密封面或更换气门检查并调整气门间隙拆检清洗；按规定要求重新拧紧气缸盖螺栓更换气缸盖垫片；更换活寒环，视磨损情况更换活塞或气缸套，清洗活塞环将各环切口错开一角度。
