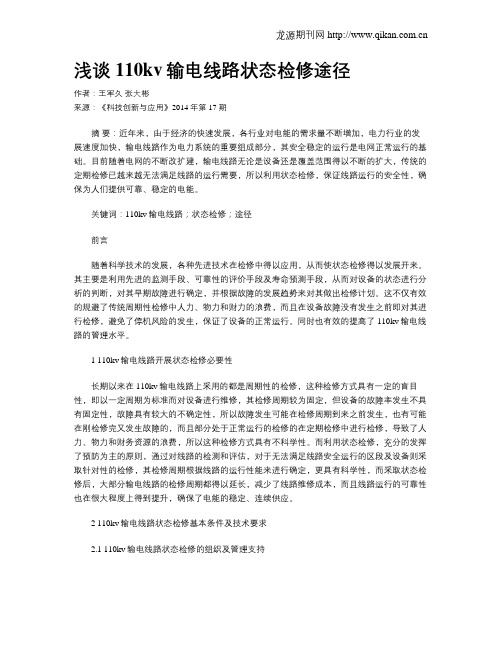

浅谈110kv输电线路状态检修途径

近年来,由于经济的快速发展,各行业对电能的需求量不断增加,电力行业的发展速度加快,输电线路作为电力系统的重要组成部分,其安全稳定的运行是电网正常运行的基础。目前随着电网的不断改扩建,输电线路无论是设备还是覆盖范围得以不断的扩大,传统的定期检修已越来越无法满足线路的运行需要,所以利用状态检修,保证线路运行的安全性,确保为人们提供可靠、稳定的电能。

标签:110kv输电线路;状态检修;途径

前言

随着科学技术的发展,各种先进技术在检修中得以应用,从而使状态检修得以发展开来。其主要是利用先进的监测手段、可靠性的评价手段及寿命预测手段,从而对设备的状态进行分析的判断,对其早期故障进行确定,并根据故障的发展趋势来对其做出检修计划。这不仅有效的规避了传统周期性检修中人力、物力和财力的浪费,而且在设备故障没有发生之前即对其进行检修,避免了停机风险的发生,保证了设备的正常运行。同时也有效的提高了110kv输电线路的管理水平。

1 110kv输电线路开展状态检修必要性

长期以来在110kv输电线路上采用的都是周期性的检修,这种检修方式具有一定的盲目性,即以一定周期为标准而对设备进行维修,其检修周期较为固定,但设备的故障率发生不具有固定性,故障具有较大的不确定性,所以故障发生可能在检修周期到来之前发生,也有可能在刚检修完又发生故障的,而且部分处于正常运行的检修的在定期检修中进行检修,导致了人力、物力和财务资源的浪费,所以这种检修方式具有不科学性。而利用状态检修,充分的发挥了预防为主的原则,通过对线路的检测和评估,对于无法满足线路安全运行的区段及设备则采取针对性的检修,其检修周期根据线路的运行性能来进行确定,更具有科学性,而采取状态检修后,大部分输电线路的检修周期都得以延长,减少了线路维修成本,而且线路运行的可靠性也在很大程度上得到提升,确保了电能的稳定、连续供应。

2 110kv输电线路状态检修基本条件及技术要求

2.1 110kv输电线路状态检修的组织及管理支持

开展110kv输电线路状态检修工作,必须从生产一线工人各级管理层建立一套自下而上的状态检修组织机构及管理流程,在车间和公司管理层面,应分别成立状态检修工作领导小组,负责组织、指导状态检修工作的开展。同时应制定符合本单位实际的线路状态检修实施细则和线路综合评估分析方案,状态检修工作中最为关键的综合评估分析环节,从线路生产人员到班组、车间生技组、公司专家组等各层面,必须做到层层参与,层层负责。只有依据准确的评估分析结果,才能科学、合理、安全地确定状态检修周期及方案的实施,并就110kv输电线路

状态检修模式的形成及流程的顺利进行提供组织及管理保障,形成科学有效的常态机制。

2.2 110kv输电线路状态检修的测量及技术支持

110kv输电线路主要由杆塔、基础(包括拉线装置)、导线、避雷线、绝缘子、金具、接地装置等元件构成。110kv输电线路长期处于户外环境下运行,不仅要受到自然环境的影响,而且还会受到各种人为因素的影响,所以其运行的安全性受到较大的威胁。在这种恶劣、复杂的运行环境下,则需要建立一个完整的实时监测系统来为110kv输电线路状态检修提供必要的技术支持,从而使状态检修工作得到有效的开展起来。

2.2.1 线路绝缘监测。包括瓷、玻璃及合成绝缘子等不良绝缘子及低劣质绝缘子的巡回检测系统。方法包括在线和离线检测。内容包括分布电压和绝缘电阻检测。检测周期根据绝缘子劣化率确定。连续4年为2‰-3‰的每2年一次,连续4年在2‰以内的每4年一次,最多不超过5年。

2.2.2 雷电监测。依据雷电定位系统,认真分析所提供的数据。掌握地区落雷密度、雷电日、雷电小时、雷电流幅值等参数。

2.2.3 导地线和金具监测。包括导地线、连接金具、接续金具的红外线测温;导地线、连接金具、接续金具、间隔棒探伤。

2.2.4 杆塔监测。监测内容包括杆塔倾斜度、挠曲度、砼杆裂纹、铁件腐蚀、杆塔和拉盘基础位移值、基础冲刷情况等。

2.2.5 交叉跨越监测。所有被跨越物都要有地点、位置与电力和通信线的交叉角、距离、测量时温度等记录。根据巡视反映的情况,及时补测更正。

2.2.6 接地装置监测。建立方便快捷的接地装置测量系统,实现定时巡回检测的测量系统。

2.2.7 结合各类树种的季节性生长规律,分析通道内未砍伐树木,应有树种、数量、对导线距离。分析季节性生长规律,确定砍伐时间。

可见,状态检修对110kv输电线路的在线和离线监测技术、设备、维护检修手段、管理方法要求较高,运行资料的掌握要求很细。开展110kv输电线路状态检修,会有许多监测工作要做。

3 110kv输电线路“四季图”运行维护的基本思路

输电线路作为电网可靠运行的重要基础,所以输电线路运行的可靠性对于电网的稳定运行具有直接的关系,而要确保输电线路运行的可靠性,则需要加强对其进行监测和评估,从而及时了解其运行的性能,而可靠的监测和评估是状态检

修的重要内容。在状态检修技术中,通常都会分为可靠性评估和预测维护技术两大类,而且这两大类技术不仅紧密联系,而且还存在着一定的区别。状态检修技术系统的运行,需要先进的传感传输技术、信息采集处理技术、故障分析、寿命及可靠性评估等技术的支持,所以要想使状态检修全方面的开展起来,需要具备一整套的实时监测和数据信号分析系统,同时还需要对监测技术和各项测试标准进行完善,加大科研投入,从而使状态检修系统能够更加完善。

3.1 预测性维护

状态检修系统通过在线或是离线来对设备进行测量,然后根据测量结果和信息来对运行的性能和故障进行分析和判断,从而及时发现潜伏故障,并根据潜伏故障的严重程度来采取适当的应对策略。在预测性维护中需要具有先进的故障诊断技术来支持,所以需要获取较多的有用信息,来进行数据处理和诊断,这就需要加大对监测仪器的开发和研究,从而提高预测性维护的诊断水平和决策依据。

3.2 可靠性评估

可靠性评估是在对设备或元件的运行状态进行综合监测后,采用概率统计的手段,局部可能故障,对整个系统可靠性影响评估的基础上决定维修计划的一种维修策略。

可靠性评估有对具体设备或单一元件的运行寿命,可能发生故障的时间进行评估,也对整个系统的运行寿命,可能产生故障的时间进行综合评估。对系统的可靠性评估是建立在对单一设备元件可靠性评估的基础之上的,只有逐一对系统中每一设备元件的可靠性评估,才能进一步完成系统的可靠性评估,因而系统的可靠性评估是一个综合的,建立在一定基础之上的,多元的结果。

4 结束语

目前110kv输电线路在电网中应用的较为广泛,所以确保其线路运行的安全性至关重要,通过状态检修方法的运用,使110kv输电线路检修工作更加明确化,有效的降低了检修成本,确保了线路运行的安全,而且随着各种高科技检测方法的应用,110kv状态检修技术得到更加完善,确保了检修的效率和质量。

参考文献

[1]杨明飞.110kv输电线路状态检修实现途径探究[J].科技与企业,2013(24).

[2]任海涛.浅析输电线路状态检修中的问题及对策[J].中国新技术新产品,2012(14).
