“画法几何及工程制图”复习资料
“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。
复习重点：
第1章制图基本知识与技术
掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
第2章投影法和点的多面正投影
1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法
2.掌握二面投影图和三面投影图的投影规律
3.掌握作辅助正投影的方法
第3章平面立体的投影及线面投影分析
1.掌握基本平面立体的三面投影图的投影特性
2.掌握立体上直线的投影特性
3.掌握立体上平面的投影特性
4.掌握点、线、面间的相对几何关系
第4章平面立体构形及轴测图画法
1.掌握基本平面体的叠加、切割、交接
2.掌握平面立体的尺寸标注方法
3.掌握轴测投影原理及平面立体的轴测投影画法
第5章规则曲线、曲面及曲面立体
1.了解曲线的形成与分类
2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法
3.了解曲面的形成、分类
4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法
5.掌握基本曲面立体（圆柱、圆锥）的投影特性
6.掌握平面与曲面体或曲表面相交的投影画法
7.了解两曲面体或曲表面相交的投影画法
8.掌握圆柱与圆锥的轴测图画法
第6章组合体
1.学会使用形体分析法对组合体的形成进行分析
2.掌握根据实物绘制组合体的三视图的方法
3.掌握组合体的尺寸注法
4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图
5.掌握组合体轴测图的画法
第7章图样画法
1.掌握六个基本视图的画法
2.掌握剖视图的表达方法
3.掌握断面图的表达方法
4.掌握在组合体轴测图中进行剖切的画法
5.了解常用的简化画法
6.了解第三角画法的概念
第12章钢筋混凝土结构图（了解基本概念）
1.了解钢筋混凝土结构的基本知识
2.掌握钢筋混凝土结构的图示方法
3.掌握钢筋混凝土结构图的阅读方法
第13章房屋建筑图（了解了解基本概念）
1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法
2.了解房屋施工图的分类及有关规定
3.了解房屋总平面图的绘制方法
4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法
5.了解建筑详图的绘制方法
第14章桥梁、涵洞工程图（了解）
了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法
本课程的考核方法：
本课程在教学方式上的一个显著特点是突出强调它的实践性环节。学习原理、理论当然是重要的，但更重要的环节还在于实际动手。本课程中用较多的时间完成了一系列的制图大作业和练习，以此来培养和提高画图、读图的能力与技术。
期末考试题型与《土木工程制图习题集》上的题目一样，基本上都是作图题，因此，
考试时必须准备好常用的绘图工具。
（铅笔、三角板、圆规、分规等）
考试题与复习题的题型相同，绝对不会完全照搬。请认真复习以下题目，掌握解题的方法！
复习题
下面主要是介绍考试题型，考试题目会有一些变化，不要背复习题的答案，一定要学会解题的方法！！
考试题与复习题的题型相同，绝对不会完全照搬。请认真复习以下题目，掌握解题的方法！

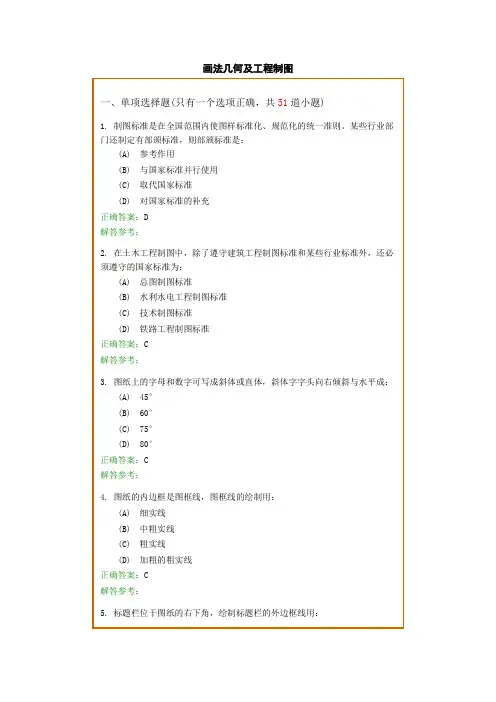

题1：单项选择题，将正确答案填写在括号内
1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。某些行业部门还制定有部颁标准，则部颁标准是：
A. 参考作用
B. 与国家标准并行使用
C. 取代国家标准
D. 对国家标准的补充
答案：D
2. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：
A. 字体的高度
B. 字体的宽度
C. 标准中的编号
D. 序号
答案：A
3. 图纸上的汉字应写成长仿宋体，汉字的字高是字宽的：
A. 1.2倍
B. 2倍
C. 3倍
D. 2.0倍
答案：B
4. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：
A. 594841
B. 210297
C. 420594
D. 297420
答案：B
5. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：
A. 100
B. 1000
C. 50
D. 20
答案：C
6. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度的尺寸数字为：
A. 100
B. 1000
C. 50
D. 20
7. 中粗虚线的用途为：
A. 表示假想轮廓
B. 表示可见轮廓
C. 表示不可见轮廓
D. 画中心线或轴线
答案：C
8. 细双点划线的用途为：
A. 表示假想轮廓
B. 表示可见轮廓
C. 表示不可见轮廓
D. 画中心线或轴线
答案：A
9. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：
A. 3~5mm
B. 5~7mm
C. 7~10mm
D. 10~15mm
答案：C
10. 三面投影图中水平投影反映形体的： ( )
A. 上下、左右、前后的三个方位的关系
B. 左右、前后的方位关系
