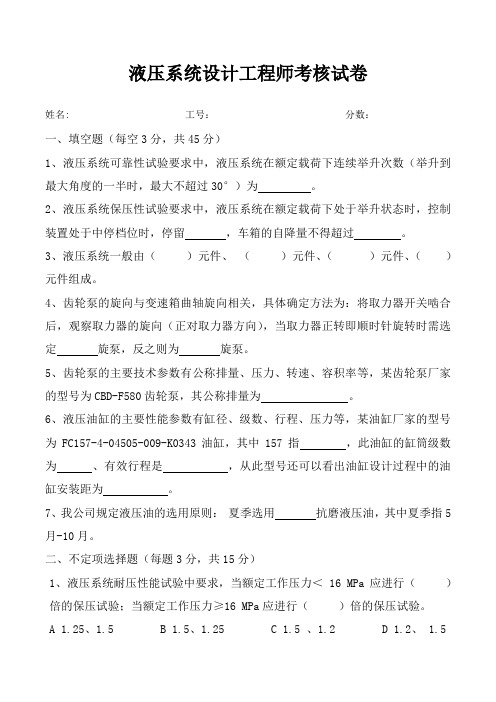

液压系统设计工程师考核试卷
姓名: 工号：分数：
一、填空题（每空3分，共45分）
1、液压系统可靠性试验要求中，液压系统在额定载荷下连续举升次数（举升到最大角度的一半时，最大不超过30°）为。
2、液压系统保压性试验要求中，液压系统在额定载荷下处于举升状态时，控制装置处于中停档位时，停留，车箱的自降量不得超过。
3、液压系统一般由（）元件、（）元件、（）元件、（）元件组成。
4、齿轮泵的旋向与变速箱曲轴旋向相关，具体确定方法为：将取力器开关啮合后，观察取力器的旋向（正对取力器方向），当取力器正转即顺时针旋转时需选定旋泵，反之则为旋泵。
5、齿轮泵的主要技术参数有公称排量、压力、转速、容积率等，某齿轮泵厂家的型号为CBD-F580齿轮泵，其公称排量为。
6、液压油缸的主要性能参数有缸径、级数、行程、压力等，某油缸厂家的型号为FC157-4-04505-009-K0343油缸，其中157指，此油缸的缸筒级数为、有效行程是，从此型号还可以看出油缸设计过程中的油缸安装距为。
7、我公司规定液压油的选用原则：夏季选用抗磨液压油，其中夏季指5月-10月。
二、不定项选择题（每题3分，共15分）
1、液压系统耐压性能试验中要求，当额定工作压力＜ 16 MPa应进行（）倍的保压试验；当额定工作压力≥16 MPa应进行（）倍的保压试验。
A 1.25、1.5
B 1.5、1.25
C 1.5 、1.2
D 1.2、 1.5
2、车箱自降量的规定中，超载10%的工况下, 车箱分别举升10°和20°,停留
5 min，车箱自降量不得超过（）°。
A 1.5
B 2
C 2.5
D 3
3、5.2米长的货厢空载举升时，从开始举升到举升到最大角度所用的时间中，符合QC-T222-2010标准的为（）
A、20S
B、30S
C、40S
D、55S
4、6.5米长的货厢空载降落时，从最大举升角度开始降落到纵梁与副车架贴合所用的时间中，符合QC-T222-2010标准的为（）
A、20S
B、30S
C、40S
D、55S
5、有以下情况之一者的油缸产品必须进行型式试验（）
A、试制的油缸（包括老产品转厂生产）
B、油缸的设计、工艺或材料有较大改变而影响到产品的主要性能时
C、有特殊订货要求用于特殊用途的油缸
D、出厂检验结果与以前的型式试验结果有重大差异时
三、判断题（每题2分，共10分）
1、开式油箱可以不装空气滤清装置（）
2、车箱最大举升角与设计值之差不应超过±2°（）
3、当系统工作所需的液压油总量一定时，前置、侧置、内置液压油箱实际容积选用中，前置液压油箱容积最小（）
4、自卸汽车液压系统技术条件--QCT 825是自卸车液压系统的总要求，适
用于自卸汽车的液压系统，其他专用汽车液压系统参照执行（）
5、目前我司自卸车的控制方式有3种，分别是气控和液控、油控（）
四、问答题（共30分）
1、中置双顶液控（油控）举升原理图（元器件连接图）（8分）
2、某自卸车在使用过程中，突然出现举升过程中货厢自降，请分析此现象可能有原因（7分）
3、简述针对某个计划编制液压系统BOM的步骤（15分）
液压系统设计工程师考核试卷答案
一、填空题（每空3分，共45分）
1、3000次
2、5min（5分钟）、2.5°（2.5度）
3、动力、执行、控制、辅助
4、左、右
5、80ml/r（80毫升/转）--一定要单位
6、第一级缸筒的外径为157mm、4级、4505mm、343mm
7、46#
二、不定项选择题（每题3分，共15分）：全部选对得全分，漏选得1分，错选不得分
1、B
2、C
3、A、B、C
4、A、B、C、D
5、A、B、D
三、判断题（每题2分，共10分）
1、×
2、√
3、√
4、√
5、×
四、问答题（共30分）
1、
2、内容不少于以下4点：
（齿轮泵）单向阀卡滞（损坏）--3分
分配阀卡滞，回位不顺---2分
举升油缸密封圈密封不良---2分
管路泄露—1分
3、视个人对BOM编制编制过程作答。参考：
①根据订单内容，确定举升形式，如中单、中双、前顶；
②根据订单内容，确定油缸缸径，如130/140/160等；
③根据订单内容，确定控制方式，选择控制阀及限位阀；
④根据底盘总布置图（或副车架图纸油缸中心与翻转中心位置）确定油缸行程；
⑤根据底盘变速箱状态（取力器接口型式）确定齿轮泵的接口尺寸及旋向；
⑥根据《自卸车液压系统选定设计规范》结合选用的油缸确定齿轮泵的型号；
⑦根据《自卸车液压系统选定设计规范》结合选用的油缸及控制型式选定液压油箱的容积；
⑧根据底盘总布置图（或副车架图纸中液压油箱的位置）、结合订单的特殊要求、液压油箱的容积，确定液压油箱的型号；
⑨根据《自卸车液压系统选定设计规范》中各液压系统连接图及已确定的液压系统元器件选择各元器件的连接零部件（支架、油管、管接头）及坚固件（标准件）；
⑩在系统中创建母件并完善母件信息，搭建已选定的各元器件并与相近母件进行比对。
