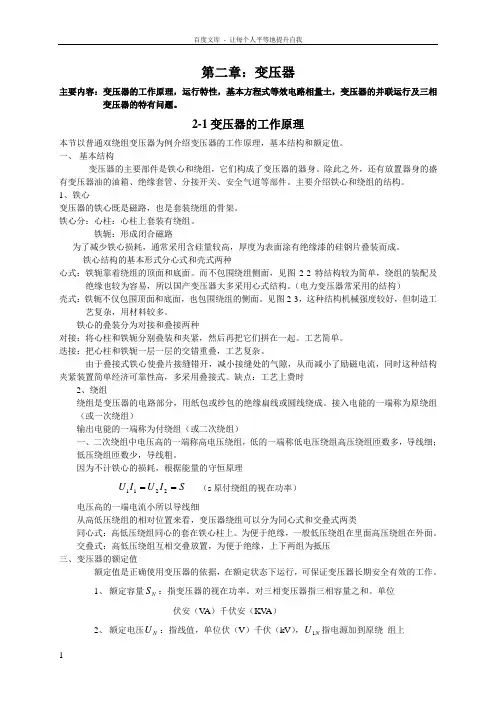

第二章：变压器主要内容：变压器的工作原理，运行特性，基本方程式等效电路相量土，变压器的并联运行及三相变压器的特有问题。
2-1变压器的工作原理本节以普通双绕组变压器为例介绍变压器的工作原理，基本结构和额定值。
一、 基本结构变压器的主要部件是铁心和绕组，它们构成了变压器的器身。
除此之外，还有放置器身的盛有变压器油的油箱、绝缘套管、分接开关、安全气道等部件。
主要介绍铁心和绕组的结构。
1、铁心变压器的铁心既是磁路，也是套装绕组的骨架。
铁心分：心柱：心柱上套装有绕组。
铁轭：形成闭合磁路为了减少铁心损耗，通常采用含硅量较高，厚度为表面涂有绝缘漆的硅钢片叠装而成。
铁心结构的基本形式分心式和壳式两种心式：铁轭靠着绕组的顶面和底面。
而不包围绕组侧面，见图2-2特结构较为简单，绕组的装配及绝缘也较为容易，所以国产变压器大多采用心式结构。
（电力变压器常采用的结构）壳式：铁轭不仅包围顶面和底面，也包围绕组的侧面。
见图2-3，这种结构机械强度较好，但制造工艺复杂，用材料较多。
铁心的叠装分为对接和叠接两种对接：将心柱和铁轭分别叠装和夹紧，然后再把它们拼在一起。
工艺简单。
迭接：把心柱和铁轭一层一层的交错重叠，工艺复杂。
由于叠接式铁心使叠片接缝错开，减小接缝处的气隙，从而减小了励磁电流，同时这种结构夹紧装置简单经济可靠性高，多采用叠接式。
缺点：工艺上费时2、绕组绕组是变压器的电路部分，用纸包或纱包的绝缘扁线或圆线绕成。
接入电能的一端称为原绕组（或一次绕组）输出电能的一端称为付绕组（或二次绕组）一、二次绕组中电压高的一端称高电压绕组，低的一端称低电压绕组高压绕组匝数多，导线细；低压绕组匝数少，导线粗。
因为不计铁心的损耗，根据能量的守恒原理S I U I U ==2211 （s 原付绕组的视在功率）电压高的一端电流小所以导线细从高低压绕组的相对位置来看，变压器绕组可以分为同心式和交叠式两类同心式：高低压绕组同心的套在铁心柱上。
