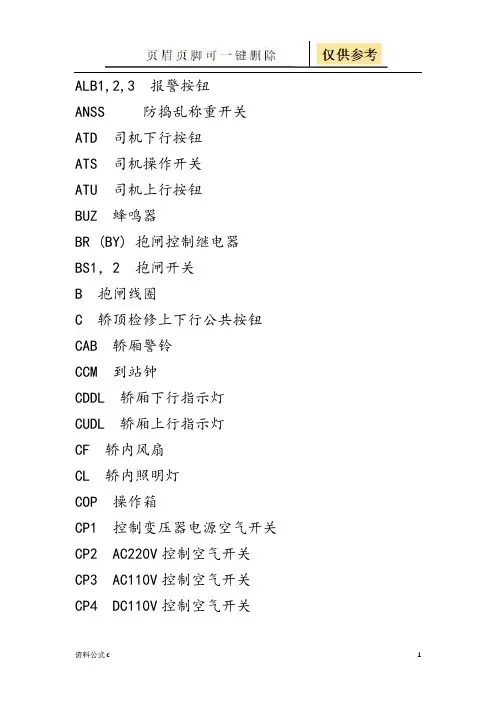

电梯电气原理图 一．概述 不同的电梯，不论采用何种控制方式，总是按轿厢内指令，层站召唤信号要求，向上或向下起动，起行，减速，制动，停站。 电梯的控制主要是指对电梯原动机及开门机的起动，减速，停止，运行方向，指层显示，层站召唤，轿车内指令，安全保护等指令信号进行管理。操纵是实行每个控制环节的方式和手段。 二．常规继电器控制的典型控制环节 1. 自动开关门的控制线路 自动门机是安装于轿厢顶上，它在带动轿门启闭时，还需通过机械联动机构带动层门与轿门同步启闭。为使电梯门在启闭过程中达到快，稳的要求，必须对自动门机系统进行速度调节。当用小型直流伺服电机时，可用电阻串并联方法。采用小型交流转矩电动机时，常用加涡流制动器的调速方法。直流电机调速方法简单，低速时发热较少，交流门机在低速时电机发热厉害，对三相电机的堵转性能及绝缘要求均较高。 2. 轿内指令和层站召唤线路 轿内操纵箱上对应每一层楼设一个带灯的按钮，也称指令按钮。乘客入轿厢后按下要去的目的层站按钮，按钮灯便亮，即轿内指令登记，运行到目的层站后，该指令被消除，按钮灯熄灭。 电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。信号控制或集选控制的电梯，除顶层只有下呼按钮，底层只有上呼按钮外，其余每层都有上下召唤按钮。 3. 电梯的选层定向控制方法 常用的机种如下； 手柄开关定向 井道分层转换开关定向 井道永磁开关与继电器组成的逻辑电路定向 机械选层器定向 双稳态磁开关和电子数字电路定向 电子脉冲式选层装置定向 4. 电梯的定向，选层线路 电梯的方向控制就是根据电梯轿厢内乘客的目的层站指令和各层楼召唤信号与电梯所处层楼位置信号进行比较，凡是在电梯位置信号上方的轿厢内指令和层站召唤信号，令电梯定上行，反之定下行。 方向控制环节必须注意以下几点： 轿内召唤指令优先于各层楼召唤指令而定向。 电梯要保持最远层楼乘客召唤信号的方向运行 在司机操纵时，当电梯尚未启动运行的情况下，应让司机有强行改变电梯运行方向的可能性在检修状态下，电梯的方向控制由检修人员直接持续揿按轿内操纵箱上或轿厢顶上的方向按钮，电梯才能运行，而当松开方向按钮，电梯即停止。 5. 楼层显示线路 乘客电梯轿厢内必定有楼层显示器，而层站上的楼层显示器则由电梯生产厂商视情况而定。过去的电梯每层都有显示，随着电梯速度的提高，群控调度系统的完善，现在很多电梯取消了层站楼层显示器，或者只保留基站楼层显示，到达召唤站时采用声光预报板，如电梯将要
0引言 一种以电动机为动力的垂直升降机,装有箱状吊舱,用于多层建筑乘人或载运货物。也有台阶式,踏步板装在履带上连续运行,俗称自动电梯。服务于规定楼层的固定式升降设备。它具有一个轿厢,运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间。轿厢尺寸与结构形式便于乘客出入或装卸货物。 １电梯系统工作原理 电梯的安全保护装置用于电梯的启停控制;轿厢操作盘用于轿厢门的关闭、轿厢需要到达的楼层等的控制;厅外呼叫的主要作用就是当有人员进行呼叫时,电梯能够准确达到呼叫位置;指层器用于显示电梯达到的具体位置;拖动控制用于控制电梯的起停、加速、减速等功能;门机控制主要用于控制当电梯达到一定位置后,电梯门应该能够自动打开,或者门外有乘电梯人员要求乘梯时,电梯门应该能够自动打开。 电梯控制系统结构图如图1—1所示:
电梯信号控制基本由PLC软件实现。输入到PLC的控制信号有运行方式选择(如自动、有司机、检修、消防运行方式等)、运行控制、轿内指令、层站召唤、安全保护信号、开关门及限位信号、门区与平层信号等。 电梯信号控制系统如图1—2所示:
2 继电器控制系统 电梯继电器控制系统就是最早的一种实现电梯控制的方法。但就是,进入九十年代,随着科学技术的发展与计算机技术的广泛应用,人们对电梯的安全性、可靠性的要求越来越高,继电器控制的弱点就越来越明显。 电梯继电器控制系统存在很多的问题:系统触点繁多、接线线路复杂,且触点容易烧坏磨损,造成接触不良,因而故障率较高;普通控制电器及硬件接线方法难以实现较复杂的控制功能,使系统的控制功能不易增加,技术水平难以提高;电磁机构及触点动作速度比较慢,机械与电磁惯性大,系统控制精度难以提高;系统结构庞大,能耗较高,机械动作噪音大;由于线路复杂,易出现故障,因而保养维修工作量大,费用高,而且检查故障困难,费时费工。电梯继电器控制系统故障率高,大大降
继电器控制电梯的原理 第一节信号控制电梯功能简述 1前言 因为目前电梯已大多采用多微机网络控制系统，串行通信、智能化管理、变频调速等技术使电梯的可靠性与舒适感大大提高，传统的继电器控制系统已退出了历史的舞台。所以许多电梯同行对继电器控制系统已非常陌生。其实电梯的控制逻辑还是从继电器控制系统逐渐进化而来的。特别是想了解PLC应用及编程的朋友，因为PLC梯形图结构与继电器回路图极为相似，而且我们接触的电梯控制系统中，多少还有一些继电器回路，所以人为一个电梯维修技术人员，我们有必要对继电器控制系统有一些了解。现在我们以XH（信号控制）电梯为例，来熟悉一下继电器控制电梯的原理。 2信号控制电梯功能简述 本系统为有司机操作系统。在轿内操纵箱装有对应层站数的指令按钮。各层厅门外装有一只召唤盒。底层只有一只向上方向的召唤按钮。顶层也装有一只向下方向的召唤按钮。中间层站各装有两只，分别为向上和向下召唤按钮。当厅外有人需要搭乘电梯，就根据目的地要求按下向上或向下召唤按钮，召唤信号就被登记。同时轿内操纵箱上就有显示某层有召唤请求，并且蜂鸣器鸣叫。司机按照召唤请求需要，按下相应的层站指令按钮。层站指令被登记并显示。电梯控制系统根据当前轿厢的位置与指令的要求，自动判断出运行方向，并在操纵箱的方向按钮上显示。 司机根据方向显示，按向上或向下的方向按钮，电梯开始关门，待门全部关好，电梯向上运行，通过压降起动、加速后进入稳速快车运行。电梯运行过
程中，装在厅门外的楼层显示器不断刷新当前轿厢的位置。当电梯到达目的层时，自动由快车转为慢车，并通过回馈制动使电梯速度逐级下降。电梯到达平层位置停止运行，制动器抱闸。随即电梯开门，完成了一个电梯运行的过程。电梯检修状态的运行：电梯操纵箱、轿顶、机房都装有一只检修开关和上行、下行按钮，当处于检修位时，电梯切断自动定向、快车启动等回路，使电梯只能运行于慢车状态。检修人员只要按下向上或向下按钮，电梯即慢速上行或下行。但检修有优先级别，即轿顶操作权最优先。 第二节主回路 1、主回路原理图 2、原理说明 （1)电梯开始向上启动运行时，快车接触器K吸合，向上方向接触器S吸合。因为刚启动时接触器1A还未吸合，所以380V通过电阻电抗RQA、XQ接通电动机快车绕阻，使电动机降压起动运行。
继电器控制电梯原理图
第一节信号控制电梯功能简述 前言 因为目前电梯已大多采用多微机网络控制系统，串行通信、智能化管理、变频调速等技术使电梯的可靠性与舒适感大大提高，传统的继电器控制系统已退出了历史的舞台。所以许多电梯同行对继电器控制系统已非常陌生。其实电梯的控制逻辑还是从继电器控制系统逐渐进化而来的。特别是想了解PLC应用及编程的朋友，因为PLC梯形图结构与继电器回路图极为相似，而且我们接触的电梯控制系统中，多少还有一些继电器回路，所以人为一个电梯维修技术人员，我们有必要对继电器控制系统有一些了解。现在我们以XH（信号控制）电梯为例，来熟悉一下继电器控制电梯的原理。 信号控制电梯功能简述 本系统为有司机操作系统。在轿内操纵箱装有对应层站数的指令按钮。各层厅门外装有一只召唤盒。底层只有一只向上方向的召唤按钮。顶层也装有一只向下方向的召唤按钮。中间层站各装有两只，分别为向上和向下召唤按钮。 当厅外有人需要搭乘电梯，就根据目的地要求按下向上或向下召唤按钮，召唤信号就被登记。同时轿内操纵箱上就有显示某层有召唤请求，并且蜂鸣器鸣叫。司机按照召唤请求需要，按下相应的层站指令按钮。层站指令被登记并显示。电梯控制系统根据当前轿厢的位置与指令的要求，自动判断出运行方向，并在操纵箱的方向按钮上显示。 司机根据方向显示，按向上或向下的方向按钮，电梯开始关门，待门全部关好，电梯向上运行，通过压降起动、加速后进入稳速快车运行。电梯运行过程中，装在厅门外的楼层显示器不断刷新当前轿厢的位置。当电梯到达目的层时，自动由快车转为慢车，并通过回馈制动使电梯速度逐级下降。电梯到达平层位置停止运行，制动器抱闸。随即电梯开门，完成了一个电梯运行的过程。 电梯检修状态的运行：电梯操纵箱、轿顶、机房都装有一只检修开关和上行、下行按钮，当处于检修位时，电梯切断自动定向、快车启动等回路，使电梯只能运行于慢车状态。检修人员只要按下向上或向下按钮，电梯即慢速上行或下行。但检修有优先级别，即轿顶操作权最优先。
电梯控制过程及原理 电梯是一种机电产品，形象的说，也是一种在高速运转的机器。基于这种特点，电梯的设备本体是由机械运动以及电器控制驱动两大部分组成。 有资料表明，电梯故障中机械类占30%，电器占70%。电梯制造质量/配套件质量/安装质量/维保质量/等引起的故障比例是10：29：36；25 每台电梯要正常运行必须依次满足以下条件： 一接通电源（各处电压正常）（电源条件） 1 电源接触器 2 基站锁 3 变压器保险4相序保护继电器5变频器之准备 二运行前之准备（安全条件） 1急停继电器2检修开关3井道端站各开关（强减，限位，极限等）4平层门区 感应器 三起动准备（启动条件） 1呼梯信号的登记2选向3开关门系统及接触器4门及安全接触器四电梯运行 1方向（抱闸打开，主机通电）2起动3加速4额定速度 五换速（减速条件） 1到站指令2减速 六平层断电停车（停止条件） 七开门 电梯机电一体化1曳引机——电动机2抱闸——线圈及开关3限速 器——开关44 4碰铁——强减，限位，极限5缓冲器6安全窗7安全钳8断钢带开关 9桥板——平层及换速门区10轿箱门——门锁，开关门限位11厅门 电梯是按一定程序运行的，每次运行都要经过选层定向关门启动运行 换速平层开门的循环过程，每一步都称做一个工作环节，都有一个独立的控制电路。通过问，看，听，闻，做到心中有数，确认故障具体出现在 哪个控制环节，这样排除故障的方向就明确了。有了针对性对排除故障很重要。问——就是询问操作者或报告故障的人员故障发生时的现象情况，查询在故障发生前有否做过任何调整或更换元件工作 看——就是观察每一个零件是否正常工作，看控制电路的各种信号指示是否正确，看电器元件外观颜色是否改变等 听——就是听电路工作时是否有异声 闻——闻电路元件是否有异味 遇到故障不要紧张，坚持先容易后难，先外后内，综合考虑，有所联想。因为在现在的电梯中大多采用PC机和微机控制系统，他们的许多保护环节都是隐含在他的软硬件系统中，某故障和原因是严格对立的，找故障时有次序的对他们之间关系进行联想和预测 电梯发生故障的时候，到现场去不要急于断电，检查一下故障记录；如果
第一节信号控制电梯功能简述 前言 因为目前电梯已大多采用多微机网络控制系统，串行通信、智能化管理、变频调速等技术使电梯的可靠性与舒适感大大提高，传统的继电器控制系统已退出了历史的舞台。所以许多电梯同行对继电器控制系统已非常陌生。其实电梯的控制逻辑还是从继电器控制系统逐渐进化而来的。特别是想了解PLC应用及编程的朋友，因为PLC梯形图结构与继电器回路图极为相似，而且我们接触的电梯控制系统中，多少还有一些继电器回路，所以人为一个电梯维修技术人员，我们有必要对继电器控制系统有一些了解。现在我们以XH（信号控制）电梯为例，来熟悉一下继电器控制电梯的原理。 信号控制电梯功能简述 本系统为有司机操作系统。在轿内操纵箱装有对应层站数的指令按钮。各层厅门外装有一只召唤盒。底层只有一只向上方向的召唤按钮。顶层也装有一只向下方向的召唤按钮。中间层站各装有两只，分别为向上和向下召唤按钮。 当厅外有人需要搭乘电梯，就根据目的地要求按下向上或向下召唤按钮，召唤信号就被登记。同时轿内操纵箱上就有显示某层有召唤请求，并且蜂鸣器鸣叫。司机按照召唤请求需要，按下相应的层站指令按钮。层站指令被登记并显示。电梯控制系统根据当前轿厢的位置与指令的要求，自动判断出运行方向，并在操纵箱的方向按钮上显示。 司机根据方向显示，按向上或向下的方向按钮，电梯开始关门，待门全部关好，电梯向上运行，通过压降起动、加速后进入稳速快车运行。电梯运行过程中，装在厅门外的楼层显示器不断刷新当前轿厢的位置。当电梯到达目的层时，自动由快车转为慢车，并通过回馈制动使电梯速度逐级下降。电梯到达平层位置停止运行，制动器抱闸。随即电梯开门，完成了一个电梯运行的过程。 电梯检修状态的运行：电梯操纵箱、轿顶、机房都装有一只检修开关和上行、下行按钮，当处于检修位时，电梯切断自动定向、快车启动等回路，使电梯只能运行于慢车状态。检修人员只要按下向上或向下按钮，电梯即慢速上行或下行。但检修有优先级别，即轿顶操作权最优先。 第二节主回路 1、主回路原理图
电梯电器控制原理 不同的电梯，不论采用何种控制方式，总是按轿厢内指令，层站召唤信号要求，向上或向下起动，起行，减速，制动，停站。 电梯的控制主要是指对电梯原动机及开门机的起动，减速，停止，运行方向，指层显示，层站召唤，轿车内指令，安全保护等指令信号进行管理。操纵是实行每个控制环节的方式和手段。 二．常规继电器控制的典型控制环节 1. 自动开关门的控制线路 自动门机是安装于轿厢顶上，它在带动轿门启闭时，还需通过机械联动机构带动层门与轿门同步启闭。为使电梯门在启闭过程中达到快，稳的要求，必须对自动门机系统进行速度调节。当用小型直流伺服电机时，可用电阻串并联方法。采用小型交流转矩电动机时，常用加涡流制动器的调速方法。直流电机调速方法简单，低速时发热较少，交流门机在低速时电机发热厉害，对三相电机的堵转性能及绝缘要求均较高。 2. 轿内指令和层站召唤线路 轿内操纵箱上对应每一层楼设一个带灯的按钮，也称指令按钮。乘客入轿厢后按下要去的目的层站按钮，按钮灯便亮，即轿内指令登记，运行到目的层站后，该指令被消除，按钮灯熄灭。 电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。信号控制或集选控制的电梯，除顶层只有下呼按钮，底层只有上呼按钮外，其余每层都有上下召唤按钮。 3. 电梯的选层定向控制方法 常用的机种如下； 手柄开关定向 井道分层转换开关定向 井道永磁开关与继电器组成的逻辑电路定向 机械选层器定向 双稳态磁开关和电子数字电路定向 电子脉冲式选层装置定向 4. 电梯的定向，选层线路 电梯的方向控制就是根据电梯轿厢内乘客的目的层站指令和各层楼召唤信号与电梯所处层楼位置信号进行比较，凡是在电梯位置信号上方的轿厢内指令和层站召唤信号，令电梯定上行，反之定下行。 方向控制环节必须注意以下几点： 轿内召唤指令优先于各层楼召唤指令而定向。 电梯要保持最远层楼乘客召唤信号的方向运行 在司机操纵时，当电梯尚未启动运行的情况下，应让司机有强行改变电梯运行方向的可能性在检修状态下，电梯的方向控制由检修人员直接持续揿按轿内操纵箱上或轿厢顶上的方向按钮，电梯才能运行，而当松开方向按钮，电梯即停止。 5. 楼层显示线路 乘客电梯轿厢内必定有楼层显示器，而层站上的楼层显示器则由电梯生产厂商视情况而定。过去的电梯每层都有显示，随着电梯速度的提高，群控调度系统的完善，现在很多电梯取消了层站楼层显示器，或者只保留基站楼层显示，到达召唤站时采用声光预报板，如电梯将要到达，报站钟发出声音，方向灯闪动或指示电梯的运行方向，有的采用轿内语音报站，提醒乘客。 6. 检修运行线路
继电器控制电梯原理图 及原理说明 第?节信号控制电梯功能简述 前? 因为?前电梯已?多采?多微机?络控制系统，串?通信、智能化管理、变频调速等技术使电梯的可靠性与舒适感??提?，传统的继电器控制系统已退出了历史的舞台。所以许多电梯同?对继电器控制系统已?常陌?。其实电梯的控制逻辑还是从继电器控制系统逐渐进化?来的。特别是想了解PLC应?及编程的朋友，因为PLC梯形图结构与继电器回路图极为相似，?且我们接触的电梯控制系统中，多少还有?些继电器回路，所以?为?个电梯维修技术?员，我们有必要对继电器控制系统有?些了解。现在我们以XH（信号控制）电梯为例，来熟悉?下继电器控制电梯的原理。 信号控制电梯功能简述 本系统为有司机操作系统。在轿内操纵箱装有对应层站数的指令按钮。各层厅门外装有?只召唤盒。底层只有?只向上?向的召唤按钮。顶层也装有?只向下?向的召唤按钮。中间层站各装有两只，分别为向上和向下召唤按钮。 当厅外有?需要搭乘电梯，就根据?的地要求按下向上或向下召唤按钮，召唤信号就被登记。同时轿内操纵箱上就有显?某层有召唤请求，并且蜂鸣器鸣叫。司机按照召唤请求需要，按下相应的层站指令按钮。层站指令被登记并显?。电梯控制系统根据当前轿厢的位置与指令的要求，?动判断出运??向，并在操纵箱的?向按钮上显?。 司机根据?向显?，按向上或向下的?向按钮，电梯开始关门，待门全部关好，电梯向上运?，通过压降起动、加速后进?稳速快车运?。电梯运?过程中，装在厅门外的楼层显?器不断刷新当前轿厢的位置。当电梯到达?的层时，?动由快车转为慢车，并通过回馈制动使电梯速度逐级下降。电梯到达平层位置停?运?，制动器抱闸。随即电梯开门，完成了?个电梯运?的过程。
第一章绪论 随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。实际上电梯是根据外部呼叫信号以及自身控制规律等运行的，而呼叫是随机的，电梯实际上是一个人机交互式的控制系统，单纯用顺序控制或逻辑控制是不能满足控制要求的，因此，电梯控制系统采用随机逻辑方式控制。目前电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能，拖动控制则由变频器来完成；第二种控制方式用可编程控制器（PLC）取代微机实现信号集选控制。从控制方式和性能上来说，这两种方法并没有太大的区别。国内厂家大多选择第二种方式，其原因在于生产规模较小，自己设计和制造微机控制装置成本较高；而PLC可靠性高，程序设计方便灵活，抗干扰能力强、运行稳定可靠等特点，所以现在的电梯控制系统广泛采用可编程控制器来实现。 电梯是将机械原理应用、电气技术、微处理器技术、系统工程学、人体工程学及空气动力学等多学科和技术集于一体的机电设备，它是建筑物中的永久性垂直交通工具。为满足和提高人们的生活质量，电梯的智能化、自动化技术迅速发展。特别是随着计算机网络技术、微电子和电力电子技术的飞速发展，现代电梯的技术含量日益提高。在改善电梯性能的同时，对电梯的设计、管理和维护人员提出了更高的要求。
第二章电梯的结构 2.1 电梯的基本结构 电梯是机与电紧密结合的复杂产品，是垂直交通运输工具中使用最普遍的一种电梯，其基本组成包括机械部份和电气部份，结构包括四大空间（机房部分、井道和底坑部分、围壁部分和层站部分）和八大系统（曳引系统、导向系统、门系统、轿厢、重量平衡系统、电力拖动系统、电气控制系统、安全保护系统）组成。 电梯基本结构如图2—1所示：
图文解说电梯电气原理知识 电梯门锁、检修、抱闸线圈、运行继电器回路 1、原理图 2、原理说明 门锁JMS： 在每道厅门和轿门上都设有门电气联锁触点，只有当全部门关闭好后，所有门电气联锁联点闭合，门锁继电器JMS吸合，电梯才能运行。 检修JM： 在轿内和轿内都装有检修开关，检修开关拨至检修位时，检修继电器JM吸合，电梯处于检修状态。
抱闸线圈：DZZ 在下列四种状态下，抱闸线圈得电，制动器打开： （1）快车上行，即S↑、K↑。 （2）快车下行，即X↑，K↑。 （3）慢车上行，即S↑，M↑。 （4）慢车下行，即X↑、M↑。 电梯开始运行时，因为1A、2A仍未吸合，它们的常闭触点把RZ1短路，所以DZZ得以110V直流电压，电梯启动后经过一段时间延时，1A吸合，使电阻RZ1串联到DZZ线圈中，DZZ两端电压下降至70V左右，称为维持电压。电容C8的作用是为了DZZ从110V电压降至维持电压时有一个过渡的过程，防止DZZ电压的瞬变而引起误动作。电阻RZ2构成DZZ的放电回路。 为了防止电梯从快车K转换到慢车M时，DZZ有一个断电的瞬间，所以放入JK延时继电器，从而保证了制动器不会发生两次动作。 运行继电器JYT： 当电梯上行接触器S或下行接触器X吸合时，运行继电器JYT吸合，表示电梯在运行之中。
加速与减速延时继电器 1、原理图 2、原理说明： 当司机按下方向按钮启动关门时，通过JYT、1JQ，使J1SA吸合，则时通过R1SA给电容C1SA充电，当电梯开始运行时，JYT↓，J1SA并未立即释放，C1SA通过R1SA对J1SA放电，使J1SA仍吸合一段时间，所以J1SA是延时释放继电器。当J1SA释放时，一级加速接触器1A吸合，电梯经过降压启动到一级加速后进入稳速快车状态（参看运行回路）。 电梯在快车运行状态时，J2SA、J3SA、J4SA都处于吸合状态，一旦转入慢车，
