陶瓷白度的测定

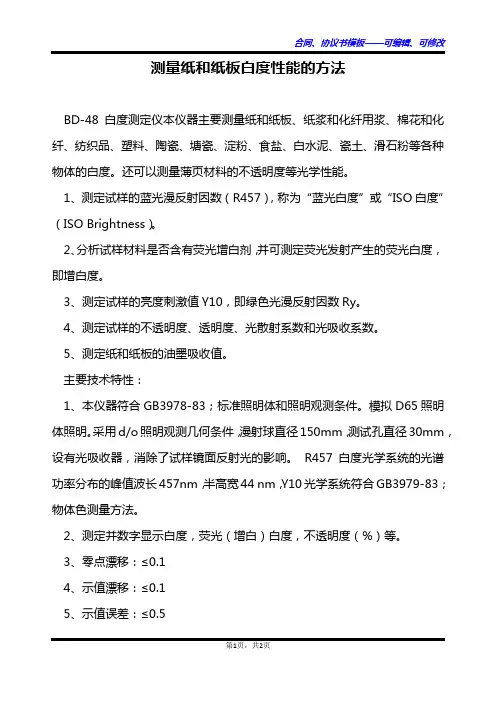

测量纸和纸板白度性能的方法
BD-48白度测定仪本仪器主要测量纸和纸板、纸浆和化纤用浆、棉花和化纤、纺织品、塑料、陶瓷、塘瓷、淀粉、食盐、白水泥、瓷土、滑石粉等各种物体的白度。

还可以测量薄页材料的不透明度等光学性能。

1、测定试样的蓝光漫反射因数（R457），称为“蓝光白度”或“ISO白度”（ISO Brightness）。

2、分析试样材料是否含有荧光增白剂，并可测定荧光发射产生的荧光白度，即增白度。

3、测定试样的亮度刺激值Y10，即绿色光漫反射因数Ry。

4、测定试样的不透明度、透明度、光散射系数和光吸收系数。

5、测定纸和纸板的油墨吸收值。

主要技术特性：
1、本仪器符合GB3978-83；标准照明体和照明观测条件。

模拟D65照明体照明。

采用d/o照明观测几何条件，漫射球直径150mm，测试孔直径30mm，设有光吸收器，消除了试样镜面反射光的影响。

R457白度光学系统的光谱功率分布的峰值波长457nm，半高宽44 nm，Y10光学系统符合GB3979-83；物体色测量方法。

2、测定并数字显示白度，荧光（增白）白度，不透明度（%）等。

3、零点漂移：≤0.1
4、示值漂移：≤0.1
5、示值误差：≤0.5
6、重复性误差：≤0.1
7、镜面反射误差：≤0.1
8、试样尺寸：测试平面不少于Φ30mm，试样厚度不超过40mm
9、电源：交流170~264V，50Hz，0.2A
10、工作环境：温度0～40℃，相对湿度不超过85%。

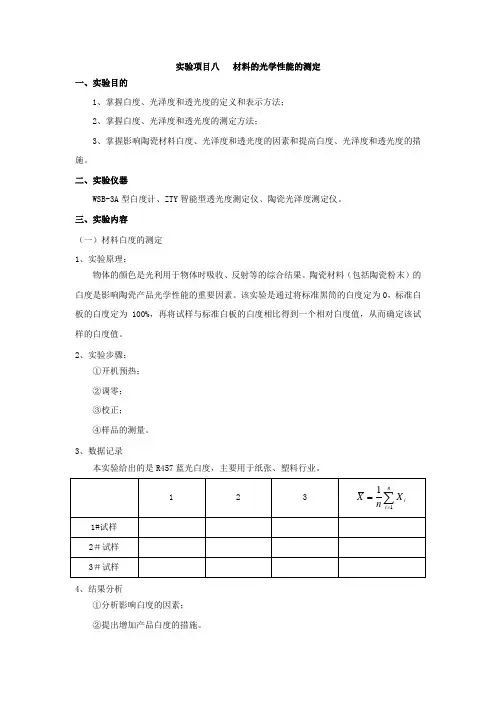

实验项目八材料的光学性能的测定一、实验目的1、掌握白度、光泽度和透光度的定义和表示方法；2、掌握白度、光泽度和透光度的测定方法；3、掌握影响陶瓷材料白度、光泽度和透光度的因素和提高白度、光泽度和透光度的措施。

二、实验仪器WSB-3A型白度计、ZTY智能型透光度测定仪、陶瓷光泽度测定仪。

三、实验内容（一）材料白度的测定1、实验原理：物体的颜色是光利用于物体时吸收、反射等的综合结果。

陶瓷材料（包括陶瓷粉末）的白度是影响陶瓷产品光学性能的重要因素。

该实验是通过将标准黑筒的白度定为0，标准白板的白度定为100%，再将试样与标准白板的白度相比得到一个相对白度值，从而确定该试样的白度值。

2、实验步骤：①开机预热；②调零；③校正；④样品的测量。

3、数据记录本实验给出的是R457蓝光白度，主要用于纸张、塑料行业。

4、结果分析①分析影响白度的因素；②提出增加产品白度的措施。

（二）材料透光度的测定 1、实验原理：瓷器是一种半透明的制品，其透光度的高低是衡量瓷质好坏的重要指标之一。

本实验是用透光度仪测定制品的相对透光率来确定其透光度的。

其公式如下：相对透光度：1000⨯=I It （实验时不需计算）其中：I 是透射光产生的电流；I0是入射光所产生的电流。

2、实验步骤①接通电源，给检流计调零。

②调满度：将仪器预热三分钟后，将检流计的显示值调为100。

③将试样放入试样盒，读取数显窗读数即为透光度。

3、结果分析分析影响透光性能的因素及提高陶瓷产品透光度的方法。

（三）材料光泽度的测定 1、实验原理陶瓷材料的光泽度指的是其表面对光的反射能力，它是反映陶瓷釉面砖和抛光砖光学性能的重要指标之一。

本实验根据国家标准GB/T3295-1996的规定，采用陶瓷制品45度镜向光泽度试验方法。

即在规 定 入 射角下，以一定条件的光束分别照射标准板和被测样品，并在其镜向反射角上，以一定的接收条件来测量样品和标准板的反射光强度。

试样光泽度值按下式计算:（本实验不用计算，由仪器自动换算。

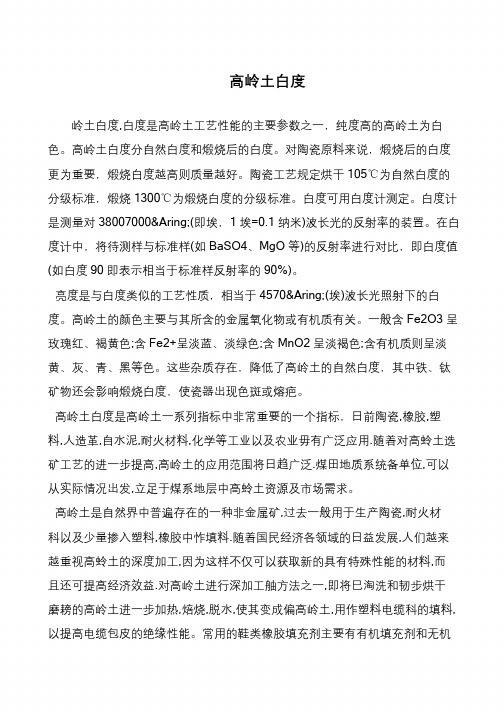

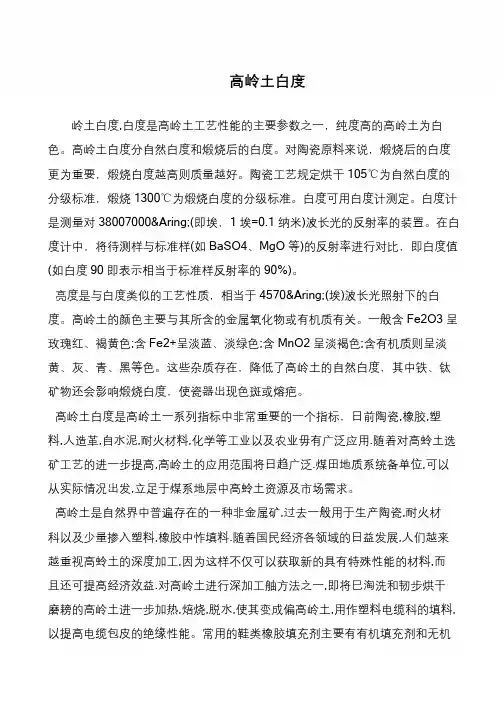

书山有路勤为径，学海无涯苦作舟高岭土白度岭土白度,白度是高岭土工艺性能的主要参数之一，纯度高的高岭土为白色。

高岭土白度分自然白度和煅烧后的白度。

对陶瓷原料来说，煅烧后的白度更为重要，煅烧白度越高则质量越好。

陶瓷工艺规定烘干105℃为自然白度的分级标准，煅烧1300℃为煅烧白度的分级标准。

白度可用白度计测定。

白度计是测量对38007000Å(即埃，1 埃=0.1 纳米)波长光的反射率的装置。

在白度计中，将待测样与标准样(如BaSO4、MgO 等)的反射率进行对比，即白度值(如白度90 即表示相当于标准样反射率的90%)。

亮度是与白度类似的工艺性质，相当于4570Å(埃)波长光照射下的白度。

高岭土的颜色主要与其所含的金属氧化物或有机质有关。

一般含Fe2O3 呈玫瑰红、褐黄色;含Fe2+呈淡蓝、淡绿色;含MnO2 呈淡褐色;含有机质则呈淡黄、灰、青、黑等色。

这些杂质存在，降低了高岭土的自然白度，其中铁、钛矿物还会影响煅烧白度，使瓷器出现色斑或熔疤。

高岭土白度是高岭土一系列指标中非常重要的一个指标，日前陶瓷,橡胶,塑料,人造革,自水泥,耐火材料,化学等工业以及农业毋有广泛应用.随着对高蛉土选矿工艺的进一步提高,高岭土的应用范围将日趋广泛.煤田地质系统备单位,可以从实际情况出发,立足于煤系地层中高蛉土资源及市场需求。

高岭土是自然界中普遍存在的一种非金属矿,过去一般用于生产陶瓷,耐火材科以及少量掺入塑料,橡胶中怍填料.随着国民经济各领域的日益发展,人们越来越重视高蛉土的深度加工,因为这样不仅可以获取新的具有特殊性能的材料,而且还可提高经济效益.对高岭土进行深加工舳方法之一,即将巳淘洗和韧步烘干磨耪的高岭土进一步加热,焙烧,脱水,使其变成偏高岭土,用作塑料电缆科的填料, 以提高电缆包皮的绝缘性能。

常用的鞋类橡胶填充剂主要有有机填充剂和无机。

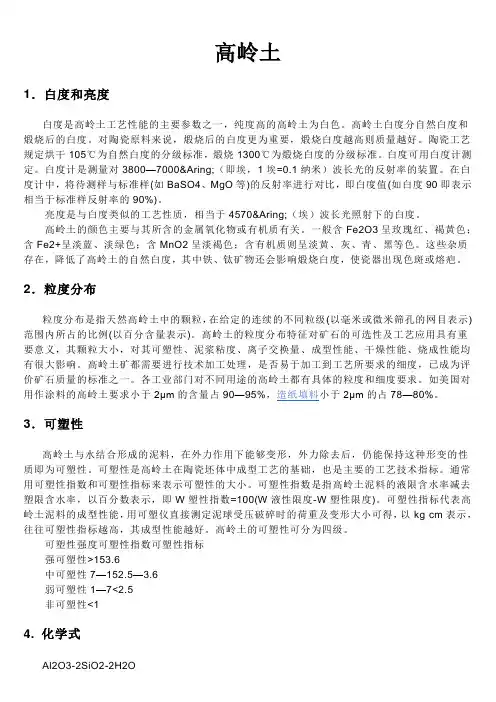

高岭土1．白度和亮度白度是高岭土工艺性能的主要参数之一，纯度高的高岭土为白色。

高岭土白度分自然白度和煅烧后的白度。

对陶瓷原料来说，煅烧后的白度更为重要，煅烧白度越高则质量越好。

陶瓷工艺规定烘干105℃为自然白度的分级标准，煅烧1300℃为煅烧白度的分级标准。

白度可用白度计测定。

白度计是测量对3800—7000Å（即埃，1埃=0.1纳米）波长光的反射率的装置。

在白度计中，将待测样与标准样(如BaSO4、MgO等)的反射率进行对比，即白度值(如白度90即表示相当于标准样反射率的90%)。

亮度是与白度类似的工艺性质，相当于4570Å（埃）波长光照射下的白度。

高岭土的颜色主要与其所含的金属氧化物或有机质有关。

一般含Fe2O3呈玫瑰红、褐黄色；含Fe2+呈淡蓝、淡绿色；含MnO2呈淡褐色；含有机质则呈淡黄、灰、青、黑等色。

这些杂质存在，降低了高岭土的自然白度，其中铁、钛矿物还会影响煅烧白度，使瓷器出现色斑或熔疤。

2．粒度分布粒度分布是指天然高岭土中的颗粒，在给定的连续的不同粒级(以毫米或微米筛孔的网目表示)范围内所占的比例(以百分含量表示)。

高岭土的粒度分布特征对矿石的可选性及工艺应用具有重要意义，其颗粒大小，对其可塑性、泥浆粘度、离子交换量、成型性能、干燥性能、烧成性能均有很大影响。

高岭土矿都需要进行技术加工处理，是否易于加工到工艺所要求的细度，已成为评价矿石质量的标准之一。

各工业部门对不同用途的高岭土都有具体的粒度和细度要求。

如美国对用作涂料的高岭土要求小于2μm的含量占90—95%，造纸填料小于2μm的占78—80%。

3．可塑性高岭土与水结合形成的泥料，在外力作用下能够变形，外力除去后，仍能保持这种形变的性质即为可塑性。

可塑性是高岭土在陶瓷坯体中成型工艺的基础，也是主要的工艺技术指标。

通常用可塑性指数和可塑性指标来表示可塑性的大小。

可塑性指数是指高岭土泥料的液限含水率减去塑限含水率，以百分数表示，即W塑性指数=100(W液性限度-W塑性限度)。

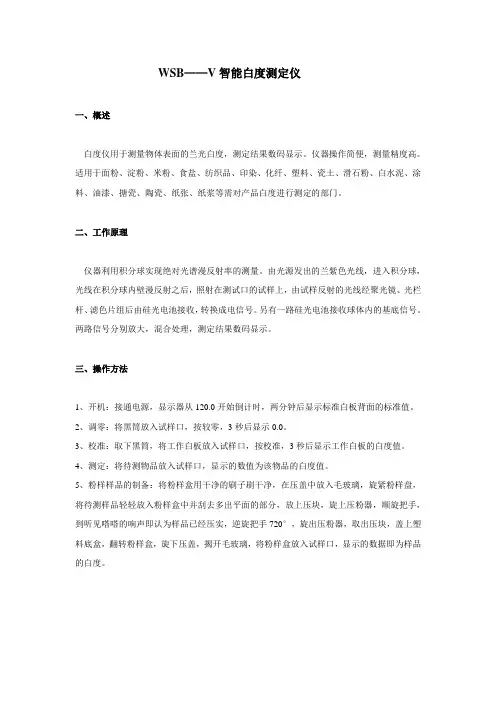

WSB——V智能白度测定仪一、概述白度仪用于测量物体表面的兰光白度，测定结果数码显示。

仪器操作简便，测量精度高。

适用于面粉、淀粉、米粉、食盐、纺织品、印染、化纤、塑料、瓷土、滑石粉、白水泥、涂料、油漆、搪瓷、陶瓷、纸张、纸浆等需对产品白度进行测定的部门。

二、工作原理仪器利用积分球实现绝对光谱漫反射率的测量。

由光源发出的兰紫色光线，进入积分球，光线在积分球内壁漫反射之后，照射在测试口的试样上，由试样反射的光线经聚光镜、光栏杆、滤色片组后由硅光电池接收，转换成电信号。

另有一路硅光电池接收球体内的基底信号。

两路信号分别放大，混合处理，测定结果数码显示。

三、操作方法1、开机：接通电源，显示器从120.0开始倒计时，两分钟后显示标准白板背面的标准值。

2、调零：将黑筒放入试样口，按较零，3秒后显示0.0。

3、校准：取下黑筒，将工作白板放入试样口，按校准，3秒后显示工作白板的白度值。

4、测定：将待测物品放入试样口，显示的数值为该物品的白度值。

5、粉样样品的制备：将粉样盒用干净的刷子刷干净，在压盖中放入毛玻璃，旋紧粉样盘，将待测样品轻轻放入粉样盒中并刮去多出平面的部分，放上压块，旋上压粉器，顺旋把手，到听见嗒嗒的响声即认为样品已经压实，逆旋把手720°，旋出压粉器，取出压块，盖上塑料底盒，翻转粉样盒，旋下压盖，揭开毛玻璃，将粉样盒放入试样口，显示的数据即为样品的白度。

四、校准处理当工作白板与仪器原配白板的白度不一致时，依选位和升数来校准仪器。

1、选位：按选位，三位显示器中某一位会更亮，再按选位，更亮位会左移。

2、升数：按升数，更亮的某一位数会上升，继续按升数，到要求为止。

显示的数与白板的背面的值一致时，将白板放入试样口，按校准，3秒后显示器显示工作白板的白度值。

6、操作流程:开机→2分钟后→装上黑筒→按较零→3秒后→取下黑筒，装上标准白板→按校准→3秒后→取下白板→装上样品后显示的数据为样品的白度值。

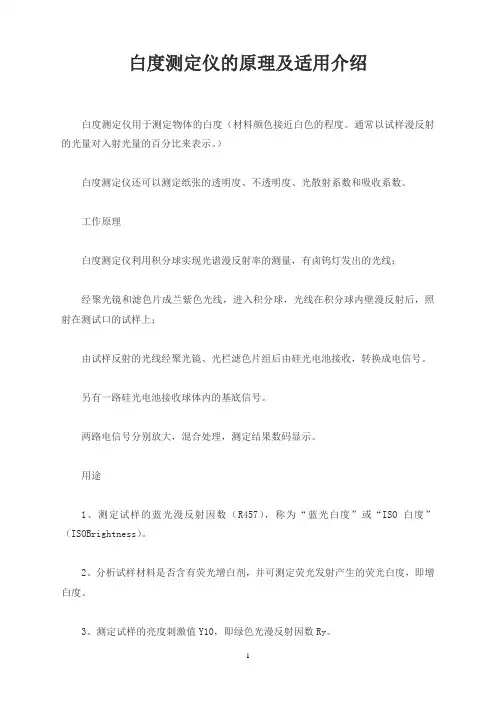

白度测定仪的原理及适用介绍
白度测定仪用于测定物体的白度（材料颜色接近白色的程度。

通常以试样漫反射的光量对入射光量的百分比来表示。

）
白度测定仪还可以测定纸张的透明度、不透明度、光散射系数和吸收系数。

工作原理
白度测定仪利用积分球实现光谱漫反射率的测量，有卤钨灯发出的光线；
经聚光镜和滤色片成兰紫色光线，进入积分球，光线在积分球内壁漫反射后，照射在测试口的试样上；
由试样反射的光线经聚光镜、光栏滤色片组后由硅光电池接收，转换成电信号。

另有一路硅光电池接收球体内的基底信号。

两路电信号分别放大，混合处理，测定结果数码显示。

用途
1、测定试样的蓝光漫反射因数（R457），称为“蓝光白度”或“ISO白度”（ISOBrightness）。

2、分析试样材料是否含有荧光增白剂，并可测定荧光发射产生的荧光白度，即增白度。

3、测定试样的亮度刺激值Y10，即绿色光漫反射因数Ry。

4、测定试样的不透明度、透明度、光散射系数和光吸收系数。

5、测定纸和纸板的油墨吸收值。

特点
白度测定仪采用d/o照明观测几何条件（ISO2469），漫射球直径φ150mm，设有光吸收器，消除了试样镜面反射光的影响。

R457白度光学系统的光谱功率分布的峰值波长457nm，半高宽44nm；RY光学系统符合GB3979-83：物体色测量方法。

可以多次测定并给出一系列测定结果的算术平均值。

带断电保护，调零、调准和标准量值等数据，即使长期失电，亦保护数据不丢失。

白度测定仪广泛应用于造纸、纺织、印染、塑料、陶瓷、搪瓷、粮食、建材、油漆、化工、盐和其他需要测定特体白度的生产和商检部门。

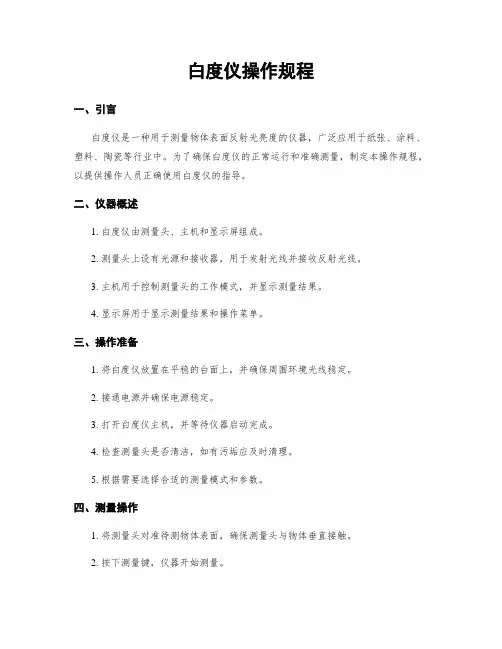

白度仪操作规程一、引言白度仪是一种用于测量物体表面反射光亮度的仪器，广泛应用于纸张、涂料、塑料、陶瓷等行业中。

为了确保白度仪的正常运行和准确测量，制定本操作规程，以提供操作人员正确使用白度仪的指导。

二、仪器概述1. 白度仪由测量头、主机和显示屏组成。

2. 测量头上设有光源和接收器，用于发射光线并接收反射光线。

3. 主机用于控制测量头的工作模式，并显示测量结果。

4. 显示屏用于显示测量结果和操作菜单。

三、操作准备1. 将白度仪放置在平稳的台面上，并确保周围环境光线稳定。

2. 接通电源并确保电源稳定。

3. 打开白度仪主机，并等待仪器启动完成。

4. 检查测量头是否清洁，如有污垢应及时清理。

5. 根据需要选择合适的测量模式和参数。

四、测量操作1. 将测量头对准待测物体表面，确保测量头与物体垂直接触。

2. 按下测量键，仪器开始测量。

3. 等待测量完成后，测量结果将显示在屏幕上。

4. 如需重复测量，可按下重测键重新进行测量。

5. 如需保存测量结果，可按下保存键，将结果存储在仪器内存中。

五、操作注意事项1. 在测量前，应确保测量头和待测物体表面干净，避免灰尘和污垢对测量结果的影响。

2. 在测量过程中，应保持手稳定，避免手部晃动对测量结果的影响。

3. 避免测量头与物体表面发生碰撞，以免损坏测量头。

4. 避免测量头受到强烈的外界光干扰，以免影响测量结果的准确性。

5. 定期对白度仪进行校准，以确保测量结果的准确性和可靠性。

六、故障排除1. 若仪器无法启动或者显示异常，应检查电源连接是否正确，电源是否正常，以及仪器是否受到外界干扰。

2. 若测量结果异常或者不稳定，应检查测量头是否清洁，以及测量环境是否稳定。

3. 若仪器无法进行测量或者测量结果与预期不符，应进行校准操作。

七、维护保养1. 定期清洁测量头，避免灰尘和污垢对测量结果的影响。

2. 定期校准仪器，以确保测量结果的准确性和可靠性。

3. 避免仪器受到冲击和振动，以免损坏仪器内部零部件。

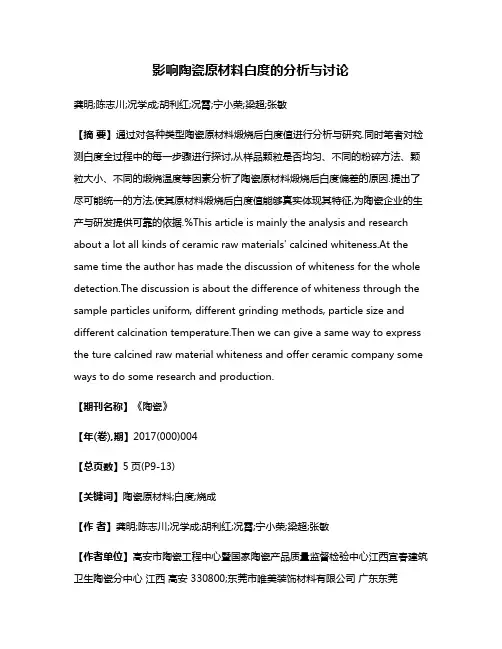

影响陶瓷原材料白度的分析与讨论龚明;陈志川;况学成;胡利红;况霄;宁小荣;梁超;张敏【摘要】通过对各种类型陶瓷原材料煅烧后白度值进行分析与研究.同时笔者对检测白度全过程中的每一步骤进行探讨,从样品颗粒是否均匀、不同的粉碎方法、颗粒大小、不同的煅烧温度等因素分析了陶瓷原材料煅烧后白度偏差的原因.提出了尽可能统一的方法,使其原材料煅烧后白度值能够真实体现其特征,为陶瓷企业的生产与研发提供可靠的依据.%This article is mainly the analysis and research about a lot all kinds of ceramic raw materials' calcined whiteness.At the same time the author has made the discussion of whiteness for the whole detection.The discussion is about the difference of whiteness through the sample particles uniform, different grinding methods, particle size and different calcination temperature.Then we can give a same way to express the ture calcined raw material whiteness and offer ceramic company some ways to do some research and production.【期刊名称】《陶瓷》【年(卷),期】2017(000)004【总页数】5页(P9-13)【关键词】陶瓷原材料;白度;烧成【作者】龚明;陈志川;况学成;胡利红;况霄;宁小荣;梁超;张敏【作者单位】高安市陶瓷工程中心暨国家陶瓷产品质量监督检验中心江西宜春建筑卫生陶瓷分中心江西高安 330800;东莞市唯美装饰材料有限公司广东东莞523000;高安市陶瓷工程中心暨国家陶瓷产品质量监督检验中心江西宜春建筑卫生陶瓷分中心江西高安 330800;高安市陶瓷工程中心暨国家陶瓷产品质量监督检验中心江西宜春建筑卫生陶瓷分中心江西高安 330800;高安市陶瓷工程中心暨国家陶瓷产品质量监督检验中心江西宜春建筑卫生陶瓷分中心江西高安 330800;高安市陶瓷工程中心暨国家陶瓷产品质量监督检验中心江西宜春建筑卫生陶瓷分中心江西高安 330800;高安市陶瓷工程中心暨国家陶瓷产品质量监督检验中心江西宜春建筑卫生陶瓷分中心江西高安 330800;高安市陶瓷工程中心暨国家陶瓷产品质量监督检验中心江西宜春建筑卫生陶瓷分中心江西高安 330800【正文语种】中文【中图分类】TQ174.4随着陶瓷行业的迅猛发展，对陶瓷原材料的需求量逐年增加。

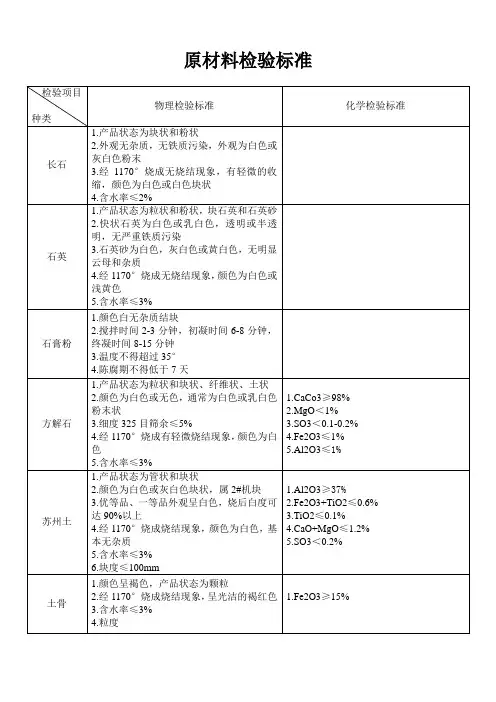

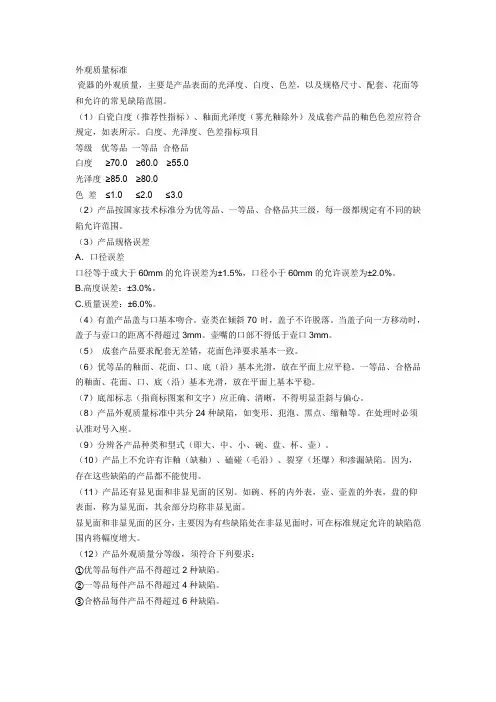

外观质量标准瓷器的外观质量，主要是产品表面的光泽度、白度、色差，以及规格尺寸、配套、花面等和允许的常见缺陷范围。

（1）白瓷白度（推荐性指标）、釉面光泽度（雾光釉除外）及成套产品的釉色色差应符合规定，如表所示。

白度、光泽度、色差指标项目等级优等品一等品合格品白度≥70.0 ≥60.0 ≥55.0光泽度≥85.0 ≥80.0色差≤1.0 ≤2.0 ≤3.0（2）产品按国家技术标准分为优等品、一等品、合格品共三级，每一级都规定有不同的缺陷允许范围。

（3）产品规格误差A．口径误差口径等于或大于60mm的允许误差为±1.5%，口径小于60mm的允许误差为±2.0%。

B.高度误差：±3.0%。

C.质量误差：±6.0%。

（4）有盖产品盖与口基本吻合。

壶类在倾斜70°时，盖子不许脱落。

当盖子向一方移动时，盖子与壶口的距离不得超过3mm。

壶嘴的口部不得低于壶口3mm。

（5）成套产品要求配套无差错，花面色泽要求基本一致。

（6）优等品的釉面、花面、口、底（沿）基本光滑，放在平面上应平稳。

一等品、合格品的釉面、花面、口、底（沿）基本光滑，放在平面上基本平稳。

（7）底部标志（指商标图案和文字）应正确、清晰，不得明显歪斜与偏心。

（8）产品外观质量标准中共分24种缺陷，如变形、犯泡、黑点、缩釉等。

在处理时必须认准对号入座。

（9）分辨各产品种类和型式（即大、中、小、碗、盘、杯、壶）。

（10）产品上不允许有诈釉（缺釉）、磕碰（毛沿）、裂穿（坯爆）和渗漏缺陷。

因为，存在这些缺陷的产品都不能使用。

（11）产品还有显见面和非显见面的区别。

如碗、杯的内外表，壶、壶盖的外表，盘的仰表面，称为显见面，其余部分均称非显见面。

显见面和非显见面的区分，主要因为有些缺陷处在非显见面时，可在标准规定允许的缺陷范围内将幅度增大。

（12）产品外观质量分等级，须符合下列要求：①优等品每件产品不得超过2种缺陷。
