基础设计计算书样本

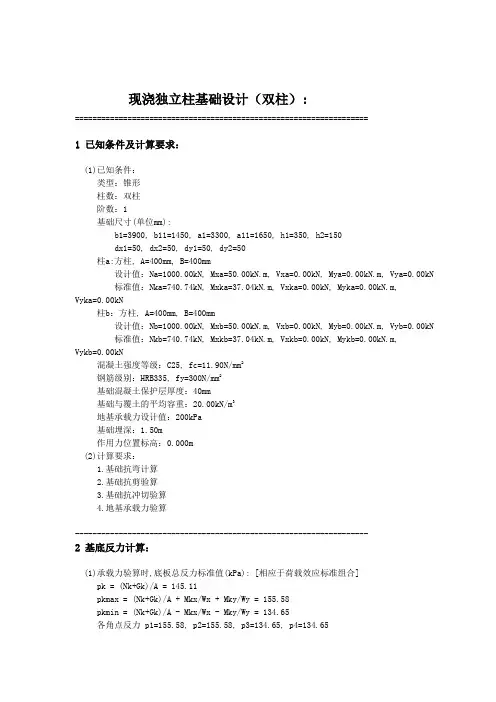

现浇独立柱基础设计（双柱）:===================================================================1 已知条件及计算要求：(1)已知条件：类型：锥形柱数：双柱阶数：1基础尺寸(单位mm):b1=3900, b11=1450, a1=3300, a11=1650, h1=350, h2=150dx1=50, dx2=50, dy1=50, dy2=50柱a:方柱, A=400mm, B=400mm设计值：Na=1000.00kN, Mxa=50.00kN.m, Vxa=0.00kN, Mya=0.00kN.m, Vya=0.00kN标准值：Nka=740.74kN, Mxka=37.04kN.m, Vxka=0.00kN, Myka=0.00kN.m,Vyka=0.00kN柱b：方柱, A=400mm, B=400mm设计值：Nb=1000.00kN, Mxb=50.00kN.m, Vxb=0.00kN, Myb=0.00kN.m, Vyb=0.00kN标准值：Nkb=740.74kN, Mxkb=37.04kN.m, Vxkb=0.00kN, Mykb=0.00kN.m,Vykb=0.00kN混凝土强度等级：C25, fc=11.90N/mm2钢筋级别：HRB335, fy=300N/mm2基础混凝土保护层厚度：40mm基础与覆土的平均容重：20.00kN/m3地基承载力设计值：200kPa基础埋深：1.50m作用力位置标高：0.000m(2)计算要求：1.基础抗弯计算2.基础抗剪验算3.基础抗冲切验算4.地基承载力验算-------------------------------------------------------------------2 基底反力计算：(1)承载力验算时,底板总反力标准值(kPa): [相应于荷载效应标准组合]pk = (Nk+Gk)/A = 145.11pkmax = (Nk+Gk)/A + Mkx/Wx + Mky/Wy = 155.58pkmin = (Nk+Gk)/A - Mkx/Wx - Mky/Wy = 134.65各角点反力 p1=155.58, p2=155.58, p3=134.65, p4=134.65(2)强度计算时,底板净反力设计值(kPa): [相应于荷载效应基本组合]p = N/A = 155.40pmax = N/A + Mx/Wx + My/Wy = 169.53pmin = N/A - Mx/Wx - My/Wy = 141.27各角点反力 p1=169.53, p2=169.53, p3=141.27, p4=141.27-------------------------------------------------------------------3 地基承载力验算:pk=145.11 < fa=200.00kPa, 满足pkmax=155.58 < 1.2*fa=240.00kPa, 满足-------------------------------------------------------------------4 基础抗剪验算:抗剪验算公式 V<=0.7*βh*ft*Ac [GB50010-2002第7.5.3条](剪力V根据最大净反力pmax计算)第1阶(kN): V下=958.68, V右=699.30, V上=958.68, V左=699.30砼抗剪面积(m2): Ac下=1.59, Ac右=1.29, Ac上=1.59, Ac左=1.29抗剪满足.-------------------------------------------------------------------5 基础抗冲切验算:抗冲切验算公式 F l<=0.7*βhp*ft*Aq [GB50007-2002第8.2.7条](冲切力F l根据最大净反力pmax计算)第1阶(kN): F l下=550.71, F l右=283.70, F l上=550.71, F l左=283.70砼抗冲面积(m2): Aq下=0.84, Aq右=0.39, Aq上=0.84, Aq左=0.39抗冲切满足.-------------------------------------------------------------------6 基础受弯计算:弯矩计算公式 M=1/6*l a2*(2b+b')*pmax [l a=计算截面处底板悬挑长度]配筋计算公式 As=M/(0.9*fy*h0)第1阶(kN.m): M下=546.53, M右=309.03, M上=546.53, M左=309.03, h0=455mm 计算As(mm2/m): As下=1141, As右=762, As上=1141, As左=762抗弯计算满足.-------------------------------------------------------------------7 底板配筋:X向实配 D14@200(770mm2/m) >= As=762mm2/mY向实配 D16@170(1183mm2/m) >= As=1141mm2/m----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------。

基础工程计算书桩基础设计1．1设计资料 1．1．1上部结构资料某教学实验楼，上部结构为七层框架，其框架主梁、次梁、楼板均为现浇整体式，混凝土强度等级为C30。

底层层高3.4m （局部10m ，内有10t 桥式吊车），其余层高3.3m ，底层拄网平面布置及柱底菏载见图2.1。

1．1．2建筑物场地资料拟建建筑场地位于市区内，地势平坦，建筑平面位置见图2.2。

建筑场地位于非地震区，不考虑地震影响。

图2.2建筑物平面位置示意图单位：m场地地下水类型为潜水，地下水位离地表 2.1m，根据已有的分析资料，该场地底下水对混凝土无腐蚀性。

建筑地基的土层分布情况及其各土层的物理、力学指标见表2.1表2.1地基各土层物理、力学指标1．2选择桩型、桩端持力层、承台埋深1．2．1选择桩型因框架跨度大而且极不均匀，柱底荷载大，不宜采用浅基础。

根据施工场地、地基条件以及场地周围的环境条件，选择桩基础。

因钻孔灌注桩水泥排泄不便，为了减小对周围环境的污染，采用静压预制桩，这样可以较好的保证桩身质量，并在较短施工工期完成沉桩任务，同时，当地的施工技术力量、施工设备及材料供应也为采用静压桩提供了可能性。

1.2.2选择桩的几何尺寸及承台埋深依据地基土的分布，第④层土是较合适的桩端持力层。

桩端全断面进入持力层1.0m(＞d2),工程桩进土深度为23.1m。

承台底进入第②层土0.3m，所以承台的埋深为2.1m，桩基的有效长度即为21m。

桩截面尺寸选用450m m×450m m，由施工设备要求，桩分为两节，上段长11m，下段长11m（不包括桩尖长度在内），实际桩长比有效桩长大1m，这是考虑持力层可能有一定的起伏以及桩需嵌入承台一定长度而留有的余地。

桩基及土层分布示意图见图2.3. 1.3确定单桩极限承载力标准值本设计属二级建筑桩基，采用经验参数法和静力触探法估算单桩承载力标准值。

根据单桥探头静力触探资料s P 按图1.2确定桩侧极限阻力标准值。

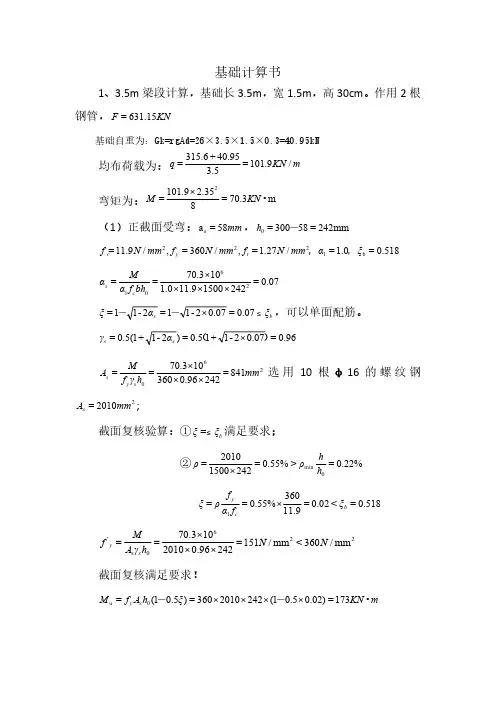

基础计算书1、3.5m 梁段计算，基础长3.5m ，宽1.5m ，高30cm 。

作用2根钢管，KNF 15.631=基础自重为：Gk=rgAd=26×3.5×1.5×0.3=40.95kN均布荷载为：mKN q /9.101=5.395.40+6.315=弯矩为：m •3.70=835.2×9.101=2KN M （1）正截面受弯：mm 58=a s ，mm242=58－300=0h 518.0=0.1=/27.1=,/360=,/9.11=b 1222ξαmm N f mm N f mm N f t y c ，，07.0=242×1500×9.11×0.110×3.70==2601bh f αM αc s b s ξαξ≤07.0=07.0×2-1－1=2-1－1=，可以单面配筋。

96.0=07.0×2-1+15.0=)2-1+1(5.0=）（s s αγ260841=242×96.0×36010×3.70==mm h γf M A s y s 选用10根φ16的螺纹钢22010=mm A s ;截面复核验算：①b ξξ≤=满足要求；②%22.0=>%55.0=242×15002010=min h hρρ518.0=<02.0=9.11360×%55.0==1b c yξf αf ρξ2260s 'mm /360<mm /151=242×96.0×201010×3.70==N N h γA M fs y截面复核满足要求！mKN ξh A f M s y •173=)02.0×5.0－1(×242×2010×360=)5.0－1(=0u22601mm /8.2=242×1500×07.0×0.110×173==N αbh αM f s c 结论：选用1.5m 宽，30cm 厚，底层受拉区配置10根φ16主筋符合要求。

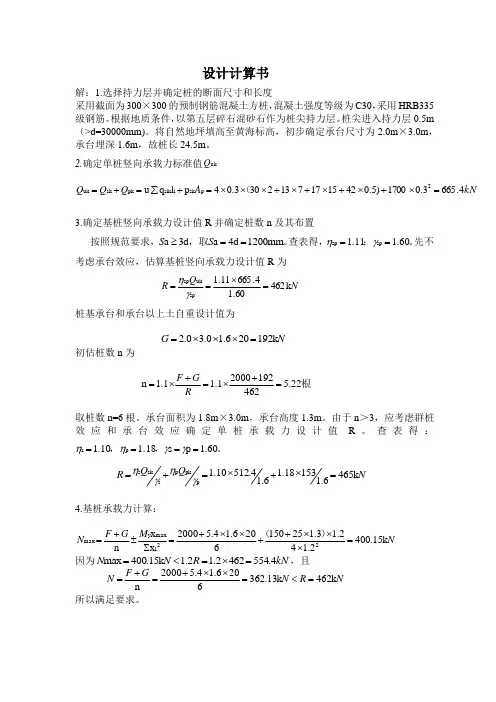

设计计算书解：1.选择持力层并确定桩的断面尺寸和长度采用截面为300×300的预制钢筋混凝土方桩，混凝土强度等级为C30，采用HRB335级钢筋。

根据地质条件，以第五层碎石混砂石作为桩尖持力层。

桩尖进入持力层0.5m （>d=30000mm)。

将自然地坪填高至黄海标高，初步确定承台尺寸为2.0m ×3.0m ，承台埋深1.6m ，故桩长24.5m 。

2.确定单桩竖向承载力标准值uk QkN A Q Q Q 4.6653.01700)5.04215177132303.04p l q u 2p sk i sik pk sk uk =⨯+⨯+⨯+⨯+⨯⨯⨯=+∑=+=（3.确定基桩竖向承载力设计值R 并确定桩数n 及其布置按照规范要求，。

，取mm 1200d 4a d 3a ==≥S S 查表得，。

；60.111.1sp sp ==γη先不考虑承台效应，估算基桩竖向承载力设计值R 为N Q R k 46260.14.66511.1sp uk sp =⨯==γη 桩基承台和承台以上土自重设计值为N G k 192206.10.30.2=⨯⨯⨯= 初估桩数n 为根22.546219220001.11.1n =+⨯=+⨯=R G F取桩数n=6根。

承台面积为1.8m ×3.0m ，承台高度1.3m 。

由于n ＞3，应考虑群桩效应和承台效应确定单桩承载力设计值R 。

查表得：。

，，60.1p s 1.1810.1p s ====γγηηN Q Q R k 4656.115318.16.14.51210.1p pk p s sk s =⨯+⨯=+=γηγη4.基桩承载力计算：N M G F N k 15.4002.142.13.1251506206.14.52000x x n 22i max y max =⨯⨯⨯++⨯⨯+=∑±+=）（ 因为kN R N N 4.5544622.12.1k 15.400max =⨯=<=，且N R N G F N k 462k 13.3626206.14.52000n =<=⨯⨯+=+= 所以满足要求。

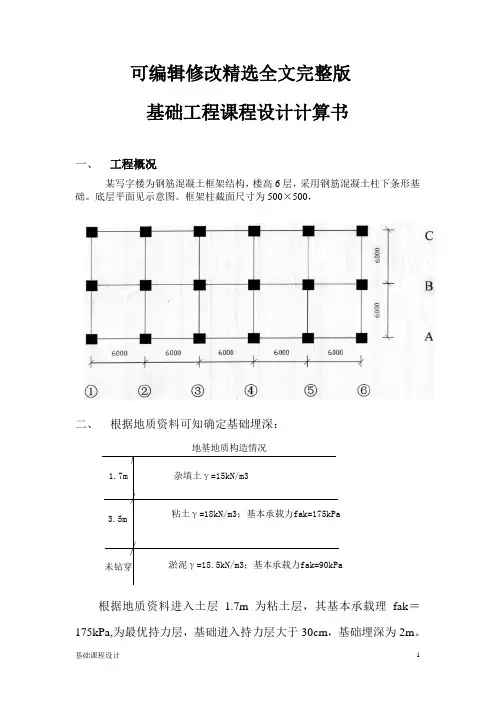

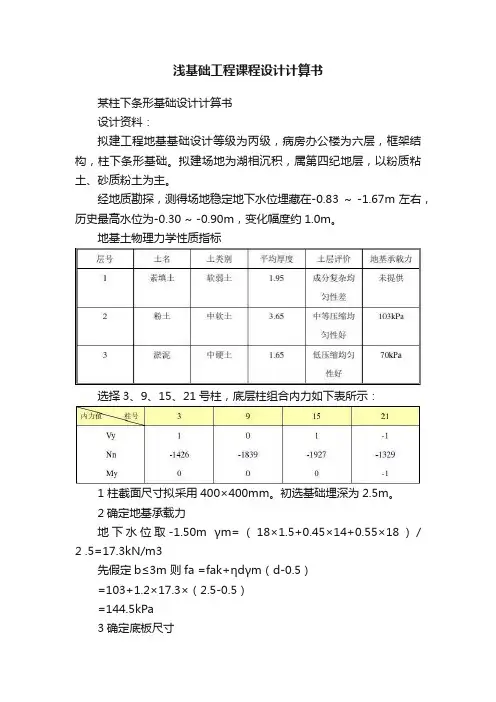

可编辑修改精选全文完整版基础工程课程设计计算书一、 工程概况某写字楼为钢筋混凝土框架结构，楼高6层，采用钢筋混凝土柱下条形基础。

底层平面见示意图。

框架柱截面尺寸为500×500，二、 根据地质资料可知确定基础埋深：根据地质资料进入土层 1.7m 为粘土层，其基本承载理fak ＝175kPa,为最优持力层，基础进入持力层大于30cm ，基础埋深为2m 。

杂填土γ=15kN/m3粘土γ=18kN/m3；基本承载力fak=175kPa淤泥γ=18.5kN/m3；基本承载力fak=90kPa1.7m3.5m未钻穿地基地质构造情况三、确定基础梁的长度和外伸尺寸。

设基础梁两端外伸的长度为ａ1、ａ2，两边柱之间的轴线距离为ａ。

为使其合力作用点与根据荷载的合力通过基底形心，按形心公式确定基础两端向外延伸出边柱外。

但伸出长度也不宜太大，这里取第一跨距(AB跨)的0.25倍,即取a=0.25×6=1.5m。

ｘc确定后，可按合力作用点与基底形心相重合的原则，定出基础梁的长度Ｌ,则有：Ｌ＝ 2（ｘc＋Ｌａ）= 2×(15+1.5) = 33m三、确定基础受力：表1 柱荷载值表轴号①②③④⑤⑥A 1775 2150 2587 2400 2150 1775B 1775 2150 2587 2400 2150 1775C 1775 2150 2587 2400 2150 1775注：单位kN。

按地基持力层的承载力确定基础梁的宽度ｂ。

初定基础的埋置深度2m ＞0.5m ，应对持力层承载力进行深度修正，即：f ＇＝ f k ＋ηd ·γ0（ｄ－ 0.5 ）= 175 + 1.0×（（15×1.7 + 18 × 3.5）／5.2）×（2.0-1.0）= 192.0 kPa < 1.1f k = 192.5kPa ｂ≥)20'(d f L Fi-∑ =)2200.192(33177521502400258721501775⨯-⨯+++++= 2.56m ,取 b = 2.7m则持力层的地基承载力设计值f ＝ f ＇ = 192.5 kPa四、 条形基础地基承载力验收. 1. 上部结构荷载和基础剖面图∑F i =1775+2150＋2587＋2400＋2150＋1775＝12837kN ∑M=(2587-2150) ×3KN.m=1311KN.M为了增加抗弯刚度,将基础长度L 平行于弯度作用方向,则基础底部抗弯刚度W=bL 2/6=(2.7×332)/6=490.05M 3 折算成线荷载时,Pjmax= F A/Lb+∑M/w=12837kN/(33×2.7)+ 1311KN.M/490.05M3=144.07+2.68=146.75 KN/M2Pjmin= F A/Lb-∑M/w=12837kN/(33×2.7)-1311KN.M/490.05M3=144.07-2.68=141.39 KN/M2Pjmax=146.75 KN/M2<1.2 fak=1.2×175=210 KN/M21/2(Pjmax+ Pjmin)=1/2(146.75+141.39)=144.07<175 KN/M2满足要求.五、地基软弱下卧层的验算第一步:地基承载力特征值修正fa=fak+ηd×rm(d-0.5)=(175+1.0×18(2-0.5) kPa =202 kPa 第二步:验算基础底面面积A=F A/(fa－r G d)= 12837kN/(202-20×2)= 12837/214.04=79.2m2L×b=(2.7×33)=89.1 m2>A=79.2m2符合要求第三步:计算基底附加压力P0=P k－r m d=(F A+G k)/A－r m d=(12837+20×2×33×2.7)/(33×2.7) －15×1.7 KPa =158.57Kpa第四步:计算下卧层顶面附加压力和自重应力为Z=1.7+3.5－2=3.2m>0.5b=0.5×2.7=1.35mα=E S1/ E S2=9/3=3由表1-17查的θ=230,下卧层顶面的附加压力为 P Z =)tan 2)(l tan 2(0θθz z b lb p++=KPa KPa 12.3)424.035.12)(33424.035.127.2(57.1587.233=⨯⨯+⨯⨯+⨯⨯下卧层顶面处的自重应力 P CZ =(15×1.7+18×3.5)=88.5Kpa 第五步:验算下卧层承载力下卧层顶面以上土的加权平均重度 r m =33/01.17/5.37.1185.3157.1m KN m KN =+⨯+⨯下卧层顶面处修正后的地基承载力特征值)05.(-+=d m d fak faz γη=[90+1.0×17.01×(5.2-0.50)]=170.23kPaPZ+PCZ=(3.12Kpa +88.5Kpa)=91.62 Kpa ≤faz=170.23kPa 满足要求.六、底板配筋计算第一步:确定混凝土及钢筋强度选用混凝土强度等级为C25,查得ft=1.27Mpa,采用HPB235钢筋得fy=210Mpa.第二步:确定地基净反力Pjmax= F A /Lb+∑M/w=12837kN/(33×2.7)+ 1311KN.M /490.05M 3=144.07+2.68=146.75 KN/M 2Pjmin= F A /Lb-∑M/w=12837kN/(33×2.7)-1311KN.M/ 490.05M 3=144.07-2.68=141.39 KN/M 2第三步:计算截面I 距基础边缘的距离 bi=0.5×(2.7－0.24)=1.23m第四步:计算截面的剪力设计值 VI=bi/2b[(2b －bi)pjmax+bi ×pjmin] =()[]m KN m KN /179/39.14123.175.14623.17.227.2223.1=⨯+⨯-⨯⨯第五步:确定基础的有效高度 h0≥mm ft VI 34.20127.17.01797.0=⨯= 基础高度可根据构造要求确定,边缘高度取250mm,基础高度取h=350mm,有效高度h0=(350－50)=300mm ＞201.34mm,合适.第六步:验算基础截面弯矩设计值MI=0.5VI ×bi=0.5×179×1.23=110.1KN.m/m 第七步:计算基础每延长米的受力钢筋截面面积并配筋 As=261941103002109.01.11009.0mm fyh MI =⨯⨯⨯=配受力钢筋Ф20@150(As=2094.7mm 2),配Ф8@250的分布筋.七、基础梁纵向内力计算及配筋 第一步:确定基础净反力∑F i =1775+2150＋2587＋2400＋2150＋1775＝12837kN ∑M=(2587-2150) ×3KN.m=1311KN.MW=bL 2/6=(2.7×332)/6=490.05M 3Pjmax= F A /Lb+∑M/w=12837kN/(33×2.7)+ 1311KN.M /490.05M 3=144.07+2.68=146.75 KN/M 2Pjmin= F A /Lb －∑M/w=12837kN/(33×2.7)-1311KN.M/490.05M 3 =144.07-2.68=141.39 KN/M 2折算为线荷载时: Pjmax=(146.75×2.7) KN/m =396.225KN/m pjmin=(141.39×2.7) KN/m =381.753 KN/m 为计算方便,各柱距内的反力分别取该段内的最大值 第二步确定固端弯矩m KN m KN M BA •=•⨯⨯=4465.12.396212 m KN m KN M CB •-=•⨯⨯-=75.177965.395812 m KN m KN M CD•=•⨯⨯=117969.3921212 m KN M DC •-=1179 m KN m KN M DE •=•⨯⨯=117163.3901212 m KN M ED •-=1171m KN m KN M EF •=•⨯⨯=116367.3871212 m KN M FE •-=1163m KN m KN M FG •=•⨯⨯=173361.385812m KN m KN M GH •=•⨯⨯-=4305.15.382212⑵ 分配系数ＥＩ ＥＩ ＥＩ 各杆线刚度 ｉAB ＝ ─── ; ｉBC ＝ ─── ; ｉCD ＝ ───1.5 6 6分配系数 μBA ＝BC AB i i 433i AB + =0.43 ; μBC ＝BC AB i i 433i BC += 74=0.57μCB ＝CD BC i i 344i BC +=178=0.47; μCD ＝BC CD i i 343i CD + =179=0.53（三）、地基梁正截面抗弯强度设计地基梁的配筋要求基本上与楼面梁相同。

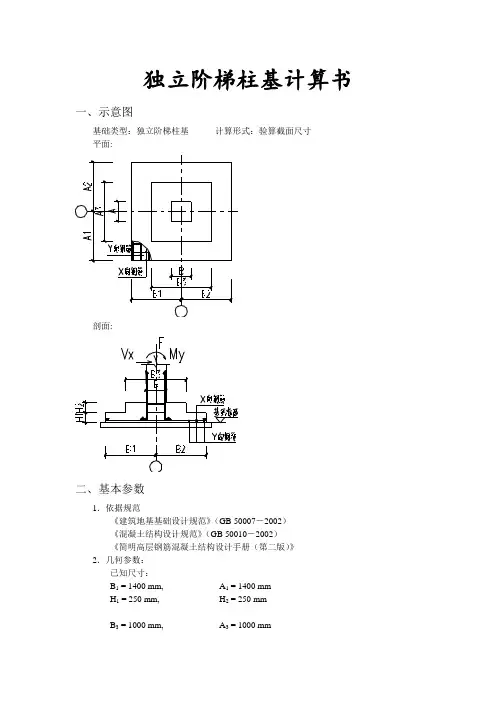

独立阶梯柱基计算书一、示意图基础类型：独立阶梯柱基计算形式：验算截面尺寸平面:剖面:二、基本参数1．依据规范《建筑地基基础设计规范》（GB 50007－2002）《混凝土结构设计规范》（GB 50010－2002）《简明高层钢筋混凝土结构设计手册（第二版）》2．几何参数：已知尺寸：B1 = 1400 mm, A1 = 1400 mmH1 = 250 mm, H2 = 250 mmB3 = 1000 mm, A3 = 1000 mm无偏心：B2 = 1400 mm, A2 = 1400 mm基础埋深d = 1.50 m钢筋合力重心到板底距离a s = 80 mm3．荷载值：(1)作用在基础顶部的基本组合荷载F = 1500 kNM x = 0.00 kN·mM y = 0.00 kN·mV x = 0.00 kNV y = 0.00 kN折减系数K s = 1.35(2)作用在基础底部的弯矩设计值绕X轴弯矩: M0x = M x－V y·(H1＋H2) = 0.00－0.00×0.50 = 0.00 kN·m绕Y轴弯矩: M0y = M y＋V x·(H1＋H2) = 0.00＋0.00×0.50 = 0.00 kN·m(3)作用在基础底部的弯矩标准值绕X轴弯矩: M0xk = M0x/K s = 0.00/1.35 = 0.00 kN·m绕Y轴弯矩: M0yk = M0y/K s = 0.00/1.35 = 0.00 kN·m4．材料信息：混凝土：C45 钢筋：HRB4005．基础几何特性：底面积：S = (A1＋A2)(B1＋B2) = 2.80×2.80 = 7.84 m2绕X轴抵抗矩：Wx = (1/6)(B1+B2)(A1+A2)2 = (1/6)×2.80×2.802 = 3.66 m3绕Y轴抵抗矩：Wy = (1/6)(A1+A2)(B1+B2)2 = (1/6)×2.80×2.802 = 3.66 m3三、计算过程1．修正地基承载力f ak = 160.00 kPa修正后的地基承载力特征值f=f ak+ηbγ（b-3）+ηdγm（d-0.5）(GB5007-2002-5.2.4压实土)a=160+1.5×16.94×1=185.41kpa2．轴心荷载作用下地基承载力验算计算公式：按《建筑地基基础设计规范》（GB 50007－2002）下列公式验算：p k = (F k＋G k)/A (5.2.4－1)F k = F/K s =1500/1.35 = 1111.11 kNG k = 20S·d = 20×7.84×1.50 = 235.20 kNp k = (F k＋G k)/S = (1111.11＋235.20)/7.84 = 171.72 kPa ≤f a，满足要求。

基础工程课程设计计算书第一篇：基础工程课程设计计算书基础工程课程设计计算书（参考）注：请注意自重（2000+学号后4位）与桩径（1.5m）的变化，由于签名荷载组合发生变化，所以从头到尾过程自能参考，结果不能复制一旦发现复制，按不及格处理！一、恒载计算（每根桩反力计算）1、上部结构横载反力N1 11N1=⨯G=⨯2350=1175kN222、盖梁自重反力N2 11N2=⨯G2=⨯350=175kN223、系梁自重反力N3 1N3=⨯(0.7⨯1)⨯(1⨯1)⨯3.3⨯25=29kN24、一根墩柱自重反力N4 低水位：N4=25⨯π⨯124⨯8.3+(25-10)⨯π⨯124⨯5.1=223.85kN常水位：N4=25⨯π⨯124⨯4.8+(25-10)⨯π⨯124⨯8.6=196.91kN5、桩每延米重N5（考虑浮力）N5=(25-10)⨯π⨯1.224⨯1=16.96kN二、活载反力计算1、活载纵向布置时支座最大反力⑴、公路II级：qk=7.875kN/m，pk=193.5kN Ⅰ、单孔布载R1=290.7 k6NⅢ、双孔布载R2=581.5 k2N⑵、人群荷载Ⅰ、单孔布载R1=42.7kNⅢ、双孔布载R2=85.4kN2、柱反力横向分布系数ϕ的计算柱反力横向分布影响线见图5。

0.570.51图5 图5⑴、公路II级双孔布载ϕ汽车道：μ=0.3 车辆：μ=0.3ϕ汽=⨯(1.167+0.767+0.418+0.078)=1.25⑵、人群荷载ϕ人 12ϕ人=1.33三、荷载组合1、计算墩柱顶最大垂直反力R 组合Ⅰ：R= 恒载+（1+u）ϕ汽汽车+ ϕ人人群（汽车、人群双孔布载）R=1175+175+(1+0.3)⨯1.25⨯581.52⨯1+1.33⨯3.5⨯24.4=2408.55 kN2、计算桩顶最大弯矩⑴、计算桩顶最大弯矩时柱顶竖向力组合Ⅰ：R= N1+N2+（1+u）ϕ汽∑Piyi+ ϕ人1ql（汽车、人群单孔布载）21R=1175+175+1.3⨯1.25⨯290.76⨯1+1.33⨯⨯3.5⨯24.4=1879.28kN 2⑵、计算桩顶（最大冲刷线处）的竖向力N0、水平力Q0和弯矩M0N0= Rmax+N3+ N4（常水位）=2408.55+29+196.91=2631.71kN Q0= H1+ W1+ W2=22.5+8+10=40.5kN M0= 14.7H1+ 14.05W1+ 11.25W2+ 0.3Rmax活=14.7⨯22.5+14.05⨯8+11.25⨯10+0.3⨯(2408.55-1175-175)=87 3.22kN⋅mRmax活——组合Ⅰ中活载产生的竖向力的较大者。

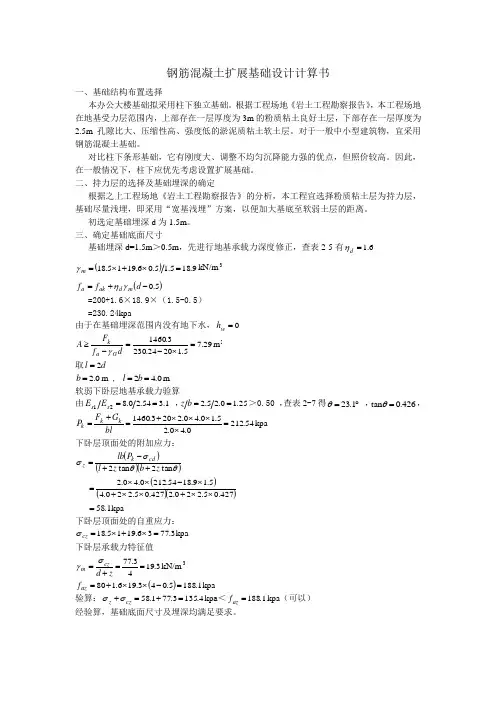

钢筋混凝土扩展基础设计计算书一、基础结构布置选择本办公大楼基础拟采用柱下独立基础。

根据工程场地《岩土工程勘察报告》，本工程场地在地基受力层范围内，上部存在一层厚度为3m 的粉质粘土良好土层，下部存在一层厚度为2.5m 孔隙比大、压缩性高、强度低的淤泥质粘土软土层。

对于一般中小型建筑物，宜采用钢筋混凝土基础。

对比柱下条形基础，它有刚度大、调整不均匀沉降能力强的优点，但照价较高。

因此，在一般情况下，柱下应优先考虑设置扩展基础。

二、持力层的选择及基础埋深的确定根据之上工程场地《岩土工程勘察报告》的分析，本工程宜选择粉质粘土层为持力层，基础尽量浅埋，即采用“宽基浅埋”方案，以便加大基底至软弱土层的距离。

初选定基础埋深d 为1.5m 。

三、确定基础底面尺寸基础埋深d=1.5m ＞0.5m ，先进行地基承载力深度修正，查表2-5有6.1=d η ()9.185.15.06.1915.18=⨯+⨯=m γkN/m 3()5.0-+=d f f m d ak a γη=200+1.6×18.9×（1.5-0.5）=230.24kpa由于在基础埋深范围内没有地下水，0=w h29.75.12024.2303.1460=⨯-=-≥d f F A G a k γm 2 取d l 2=0.2=b m , 0.42==b l m软弱下卧层地基承载力验算 由1.354.20.821==s s E E ，25.10.25.2==b z ＞0.50 ，查表2-7得︒=1.23θ ，426.0tan =θ，54.2120.40.25.10.40.2203.1460=⨯⨯⨯⨯+=+=bl G F P k k k kpa 下卧层顶面处的附加应力：()()()θθσσtan 2tan 2z b z l P lb cd k z ++-= ()()()427.05.220.2427.05.220.45.19.1854.2120.40.2⨯⨯+⨯⨯+⨯-⨯⨯= 1.58=kpa下卧层顶面处的自重应力：3.7736.1915.18=⨯+⨯=cz σkpa下卧层承载力特征值3.1943.77==+=z d cz m σγkN/m 3 ()1.1885.043.196.180=-⨯⨯+=az f kpa验算：4.1353.771.58=+=+cz z σσkp a ＜1.188=az f kpa （可以）经验算，基础底面尺寸及埋深均满足要求。

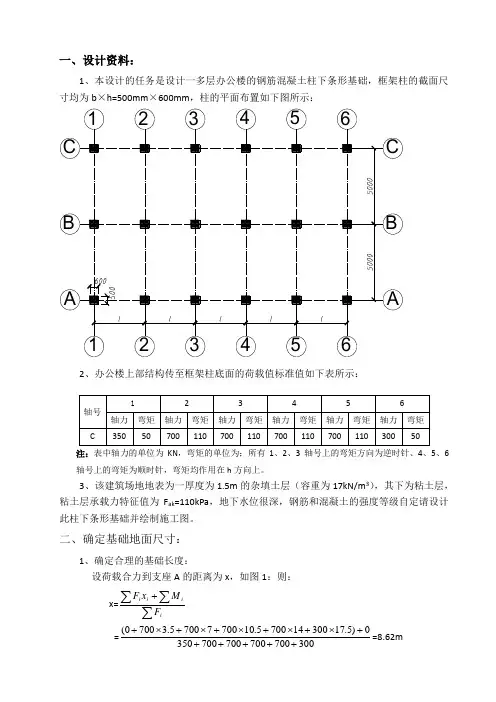

一、设计资料：1、本设计的任务是设计一多层办公楼的钢筋混凝土柱下条形基础，框架柱的截面尺寸均为b×h=500mm×600mm，柱的平面布置如下图所示：2、办公楼上部结构传至框架柱底面的荷载值标准值如下表所示：注：表中轴力的单位为KN，弯矩的单位为；所有1、2、3轴号上的弯矩方向为逆时针、4、5、6轴号上的弯矩为顺时针，弯矩均作用在h方向上。

3、该建筑场地地表为一厚度为1.5m的杂填土层（容重为17kN/m3），其下为粘土层，粘土层承载力特征值为F ak=110kPa，地下水位很深，钢筋和混凝土的强度等级自定请设计此柱下条形基础并绘制施工图。

二、确定基础地面尺寸：1、确定合理的基础长度：设荷载合力到支座A的距离为x，如图1：则：x=∑∑∑+i iiiF Mx F=300700700700700350)5.17300147005.1070077005.37000(++++++⨯+⨯+⨯+⨯+⨯+=8.62mG图1因为x=〈21=⨯， 所以,由《建筑地基基础设计规范》（GB50007-2002）8.3.1第2条规定条形基础端部应沿纵向从两端边柱外伸，外伸长度宜为边跨跨距的倍取a 2=(与41l=⨯相近)。

为使荷载形心与基底形心重合，使基底压力分布较为均匀，并使各柱下弯矩与跨中弯矩趋于均衡以利配筋，得条形基础总长为：L=2(a+a 2-x)=2⨯+19.36m ≈19.4m 121.1m 、确定基础底板宽度b ： 竖向力合力标准值:∑KiF=350+700+700+700+700+300=3450kN选择基础埋深为，则m γ=（⨯+⨯）÷=m 3深度修正后的地基承载力特征值为：()5.0-+=d f f m d ak a γη=110+⨯⨯由地基承载力得到条形基础b 为： b ≥)20(d f L Fa Ki-∑=)8.120529.132(4.193450⨯-⨯=1.842m取b=2m ，由于b 〈3m ，不需要修正承载力和基础宽度。

J-1、一、基础设计（f ak=180kPa）1.基础上荷载N k=3116kN.m N=3852kN.mM xk=-6kN.m M x=-8kN.mM yk=-41kN.m M y=-51kN.mQ xk=-82kN Q x=-101kNQ yk=49kN Q y=61kN轴向力最大标准组合轴向力最大基本组合基础埋深为2.5m，地下水位为未知，不考虑。

2.确定基础底面尺寸及地基承载力验算查规范，粉质黏土的承载力修正系数为：ηb=0,ηd=1.6 (只进行深度修正)f a=f ak+ηbγ(b-3)+ηdγm(d-0.5)=180+1.6×18×（2.5-0.5）=237.6kPa(1)基础底面尺寸的确定在轴力荷载F作用下，基础底面积A´为：A´=N k/(f a-γm d)=3116/(237.6-18×2.5)=16.17m2选取基础尺寸为：A=4.1×4.1=16.81m²，取基础高度为700mm。

(2)地基承载力验算W=bl2/6=4.13/6=13.25m3基础底面的压力为：p k=(F k+G k)/A±M xk/W x=(3116+16.81×2.5×18)/ 16.81±(6+82×0.7)/11.49=230.37±5.52p kmax=235.89kPa<1.2f a=1.2×237.6=285.12kPaP kmin=224.85kPa>0，均满足要求。

(3)受冲切承载力验算进行冲切计算式，按由柱边起成45°的冲切角椎体的斜面进行验算。

p=(F+G)/A±M x/W x=(3852+1.35×16.81×2.5×18)/ 16.81±(8+101×0.7）/13.25=289.90±5.94p max=295.84kPaP min=283.96kPa。
