一、实验目的1. 理解单片机定时器的工作原理和功能。
2. 掌握单片机定时器的编程方法，包括初始化、设置定时时间、启动定时器等。
3. 学会使用定时器实现定时功能，并通过实验验证其效果。
二、实验器材1. 单片机实验板2. 连接线3. 51单片机4. 计时器5. 示波器6. 电脑7. Keil软件三、实验原理定时器是单片机的一种重要外设，用于实现定时功能。
51单片机内部有两个定时器，分别为定时器0和定时器1。
定时器的工作原理是通过定时器计数器对机器周期进行计数，当计数器达到设定值时，定时器溢出，并产生中断请求。
定时器0和定时器1都具有四种工作模式，分别为：1. 模式0：13位定时器/计数器2. 模式1：16位定时器/计数器3. 模式2：8位自动重装模式4. 模式3：两个8位计数器本实验采用定时器0工作在模式1，实现50ms的定时功能。
四、实验步骤1. 将单片机实验板连接到电脑，并启动Keil软件。
2. 创建一个新的项目，并添加51单片机头文件（reg51.h）。
3. 编写定时器初始化函数，设置定时器0工作在模式1，并设置定时时间为50ms。
4. 编写定时器中断服务函数，用于处理定时器溢出事件。
5. 编写主函数，设置定时器中断，并启动定时器。
6. 编译并下载程序到单片机实验板。
7. 使用示波器观察定时器0的溢出信号。
五、实验代码```c#include <reg51.h>#define TIMER0_MODE1 0x01// 定时器0初始化函数void Timer0_Init() {TMOD &= 0xF0; // 清除定时器0模式位TMOD |= TIMER0_MODE1; // 设置定时器0工作在模式1TH0 = 0xFC; // 设置定时器0高8位初值TL0 = 0x18; // 设置定时器0低8位初值ET0 = 1; // 开启定时器0中断EA = 1; // 开启总中断TR0 = 1; // 启动定时器0}// 定时器0中断服务函数void Timer0_ISR() interrupt 1 {TH0 = 0xFC; // 重新加载定时器0高8位初值TL0 = 0x18; // 重新加载定时器0低8位初值// ... (其他处理)}void main() {Timer0_Init(); // 初始化定时器0while(1) {// ... (其他处理)}}```六、实验结果与分析1. 编译并下载程序到单片机实验板，使用示波器观察定时器0的溢出信号，可以看到定时器0每隔50ms产生一个溢出信号。
单片机定时器实验报告
单片机定时器实验报告
简介
•实验名称：单片机定时器实验
•实验目的：掌握单片机中定时器的工作原理及使用方法•实验设备：单片机开发板、电源等
实验内容
1.单片机定时器的基本概念和原理
2.单片机定时器的分类和特点
3.实验步骤和流程
–步骤1：搭建实验电路
–步骤2：编写单片机程序
–步骤3：下载程序到单片机
–步骤4：观察定时器的工作情况
4.实验结果和分析
实验结果
•在实验过程中，我们成功搭建了单片机定时器实验电路，并编写了相应的程序。
通过下载程序到单片机，观察到定时器按照预设
的时间间隔产生中断，并执行相应的任务。
•实验结果表明，我们掌握了单片机定时器的使用方法，可以实现定时功能。
实验分析
•单片机定时器是一种重要的计时和控制设备，广泛应用于各种电子设备中。
•通过本次实验，我们深入了解了单片机定时器的工作原理和使用方法，对于日后的电子设计和开发有着重要的意义。
实验总结
•通过本次实验，我们学习了单片机定时器的基本知识，掌握了单片机定时器的使用方法，并成功实现了定时功能。
•在实验过程中，我们发现了一些问题，并通过调试和修改程序进行了解决。
这对我们提高了动手实践和问题解决能力有很大帮助。
•通过本次实验，我们对于单片机定时器有了更深入的了解，为今后的学习和应用打下了坚实的基础。
参考资料
•《单片机原理与应用》
•单片机实验教材及课件。
一、实验目的1. 理解单片机定时器的原理及工作方式。
2. 掌握单片机定时器的编程方法，实现定时功能。
3. 学习使用定时器中断，处理定时器事件。
二、实验环境1. 硬件设备：MCS-51单片机实验板、示波器、电源等。
2. 软件环境：Keil C51、Proteus仿真软件。
三、实验原理1. 定时器概述定时器是单片机的一个重要组成部分，用于产生定时信号或测量时间。
MCS-51单片机内部有两个定时器，即定时器0和定时器1。
2. 定时器工作原理定时器通过内部计数器进行计数，当计数达到设定值时，产生一个定时中断，执行中断服务程序。
定时器的工作方式分为四种：方式0、方式1、方式2和方式3。
3. 定时器编程定时器编程主要包括以下几个步骤：（1）设置定时器工作模式：通过向定时器模式寄存器（TMOD）写入相应的值来设置定时器工作模式。
（2）设置定时器初值：通过向定时器寄存器（THx、TLx）写入相应的值来设置定时器初值。
（3）启动定时器：通过设置定时器控制寄存器（TCON）的相应位来启动定时器。
（4）编写定时器中断服务程序：当定时器溢出时，执行中断服务程序，实现相应的功能。
四、实验内容1. 实验一：定时器0定时50ms（1）硬件连接：将P1.0口连接到蜂鸣器。
（2）软件设计：- 设置定时器0工作在方式1，定时50ms。
- 开启定时器0中断。
- 编写定时器0中断服务程序，使蜂鸣器响50ms。
2. 实验二：定时器1计数脉冲（1）硬件连接：将P3.4口连接到信号发生器。
（2）软件设计：- 设置定时器1工作在方式2，计数P3.4口的脉冲信号。
- 开启定时器1中断。
- 编写定时器1中断服务程序，记录计数器计数值，并通过数码管显示。
3. 实验三：定时器0定时1s（1）硬件连接：将P1.0口连接到蜂鸣器。
（2）软件设计：- 设置定时器0工作在方式1，定时1s。
- 开启定时器0中断。
- 编写定时器0中断服务程序，使蜂鸣器响1s。
五、实验步骤1. 编写实验一程序，并使用Proteus进行仿真测试，验证程序功能。
单片机定时器实验原理一、概述单片机定时器是单片机的重要组成部分，它能够实现定时控制、时间间隔生成等功能。
通过单片机定时器实验，可以更好地了解单片机的内部结构和工作原理，为进一步开发单片机应用系统打下坚实的基础。
二、实验目的1. 掌握单片机定时器的结构和原理。
2. 学会使用单片机定时器进行时间间隔控制。
3. 了解单片机定时器的应用范围和限制。
三、实验原理1. 单片机定时器的结构单片机定时器通常由一个计数器和一个控制逻辑组成。
计数器负责记录脉冲数，控制逻辑负责控制计数器的计数和复位。
单片机定时器通常采用可编程计数脉冲，可以实现任意时间间隔的生成。
2. 单片机定时器的原理单片机定时器的工作原理是基于计数器的计数。
当单片机接收到一个启动信号时，计数器开始计数，当计数达到预设的时间间隔时，单片机输出相应的信号或执行相应的操作。
通过改变计数器的预设值，可以改变时间间隔的长短。
3. 单片机定时器的应用单片机定时器在许多领域都有应用，如智能家居、工业控制、通信设备等。
在智能家居中，可以通过单片机定时器控制家电设备的开启和关闭；在工业控制中，可以通过单片机定时器实现生产线的自动化控制；在通信设备中，可以通过单片机定时器实现时间戳的生成和数据传输的时间控制。
四、实验步骤1. 准备实验器材和软件环境，包括单片机、定时器芯片、编程器、开发板等。
2. 连接实验设备，并调试确保连接正常。
3. 编写实验程序，并上传到单片机中。
4. 观察并记录实验结果，分析误差原因。
5. 根据实验结果，调整程序参数，进行多次实验，直到达到满意的效果。
五、实验注意事项1. 实验过程中要保持设备连接的稳定性，避免意外断开。
2. 编程和调试过程中要确保程序正确，避免误操作导致设备损坏。
3. 注意观察实验现象，及时记录实验数据，分析实验结果。
4. 实验结束后，要清理实验现场，确保设备复位。
六、实验结果分析通过实验，我们能够得到较为准确的时间间隔控制结果。

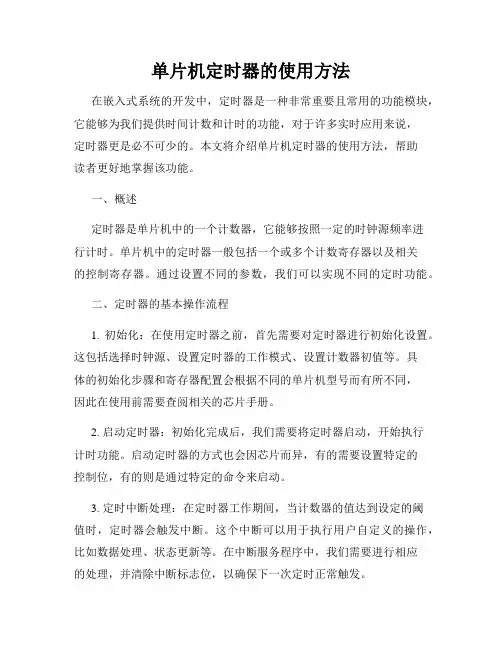

单片机定时器的使用方法在嵌入式系统的开发中，定时器是一种非常重要且常用的功能模块，它能够为我们提供时间计数和计时的功能，对于许多实时应用来说，定时器更是必不可少的。
本文将介绍单片机定时器的使用方法，帮助读者更好地掌握该功能。
一、概述定时器是单片机中的一个计数器，它能够按照一定的时钟源频率进行计时。
单片机中的定时器一般包括一个或多个计数寄存器以及相关的控制寄存器。
通过设置不同的参数，我们可以实现不同的定时功能。
二、定时器的基本操作流程1. 初始化：在使用定时器之前，首先需要对定时器进行初始化设置。
这包括选择时钟源、设置定时器的工作模式、设置计数器初值等。
具体的初始化步骤和寄存器配置会根据不同的单片机型号而有所不同，因此在使用前需要查阅相关的芯片手册。
2. 启动定时器：初始化完成后，我们需要将定时器启动，开始执行计时功能。
启动定时器的方式也会因芯片而异，有的需要设置特定的控制位，有的则是通过特定的命令来启动。
3. 定时中断处理：在定时器工作期间，当计数器的值达到设定的阈值时，定时器会触发中断。
这个中断可以用于执行用户自定义的操作，比如数据处理、状态更新等。
在中断服务程序中，我们需要进行相应的处理，并清除中断标志位，以确保下一次定时正常触发。
4. 停止定时器：当我们不再需要定时器时，可以通过相应的操作将其停止。
这样可以节省系统资源和功耗。
三、定时器的常见应用单片机的定时器功能非常灵活，可以应用于各种实际场景。
以下是一些常见的应用示例：1. 延时函数：通过定时器可以实现精确的延时功能，比如延时100毫秒后再执行某个操作。
这对于需要进行时间控制的任务非常有用。
2. 脉冲宽度调制(PWM)：定时器可以通过设置不同的计数值和占空比，生成不同周期和占空比的脉冲信号。
这在控制电机、调光、音频发生器等场景中非常常见。
3. 计时功能：定时器可以用于实现计时功能，比如计算程序执行时间、测量信号的周期等。
这在需要精确时间测量的场景中非常有用。
单片机定时器实验报告篇一：单片机实验报告——定时器实验四定时器实验自动化121班 36 张礼一．实验目的掌握定时器的工作原理及四种工作方式，掌握定时器计数初始值的计算，掌握如何对定时器进行初始化，以及程序中如何使用定时器进行定时。
二．实验仪器单片机开发板一套，计算机一台。
三．实验任务编写程序，使用单片机开发板上8位共阴极数码管的其中一位来显示0～9这九个字符，先从“0”开始显示，数字依次递增，当显示完“9”这个字符后，又从“0”开始显示，循环往复，每1秒钟变换一个字符，1秒钟的定时时间必须由定时器T0（或T1）提供。
开发板上的8位共阴极数码管与单片机的输入输出端口P1的硬件接线如图4-1所示，单片机P1口的8条数据线通过J3端子同时连接到 2片74HC573D锁存器的输入端，数码管的各个同名端分别连接后再与锁存器U2的8个输出端相连，每一位数码管的位选端分别与锁存器U3的8个输出端相连。
两片锁存器的输出使能端OE都恒接地，使得锁存器的内部数据保持器输出端与锁存器的输出端保持接通。
而U2的锁存使能端LE由P2.1控制，所以P2.1是段锁存；U3的锁存使能端LE由P2.0控制，所以P2.0是位锁存。
当锁存使能端为“1”时，则锁存器输入端的数据传送到输出端；当锁存使能端为“0”时，锁存器输入端的数据则不能传送到输出端；因此段码和位码通过锁存器分时输出。
汇编语言程序流程如图4-2：四．实验步骤：1.数码管的0～9的字型码表如下：2．参考图4-2所给的程序流程图编写实验程序。
(注：以下程序为两位60秒计数程序)#include sbit wei=P2^0; sbit duan=P2^1;char table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};int i,j,k,num,shi,ge; void delay(int a) {for(i=0;i void display(int shi,int ge){wei=1;P1=0xfe;wei=0;duan=1;P1=table[shi];duan=0;wei=1; delay(5);P1=0xfd;wei=0; duan=1;P1=table[ge];duan=0; }void main() {TMOD=0x01;TH0=(65536-45872)/256; TL0=(65536-45872)%256; EA=1; ET0=1; TR0=1; num=0; while(1) {delay(5);display(shi,ge); } }void T0_time() interrupt 1 {TH0=(65536-45872)/256; TL0=(65536-45872)%256; k++; if(k==20) { k=0; num++;if(num==60)num=0; shi=num/10; ge=num%10; } }3．实验接线，如图4-1。

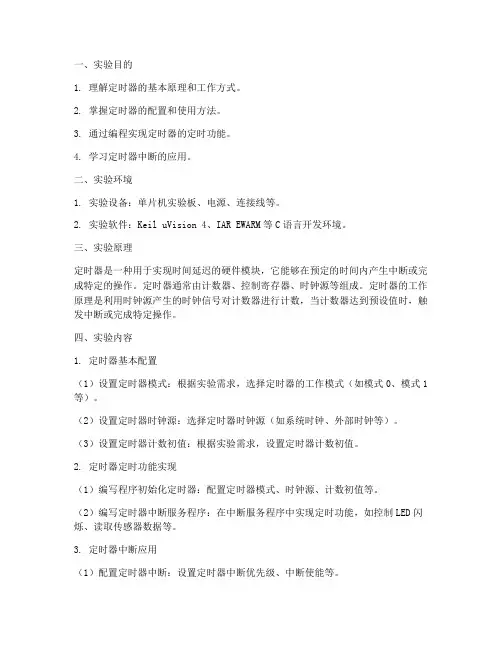

一、实验目的1. 理解定时器的基本原理和工作方式。
2. 掌握定时器的配置和使用方法。
3. 通过编程实现定时器的定时功能。
4. 学习定时器中断的应用。
二、实验环境1. 实验设备：单片机实验板、电源、连接线等。
2. 实验软件：Keil uVision 4、IAR EWARM等C语言开发环境。
三、实验原理定时器是一种用于实现时间延迟的硬件模块，它能够在预定的时间内产生中断或完成特定的操作。
定时器通常由计数器、控制寄存器、时钟源等组成。
定时器的工作原理是利用时钟源产生的时钟信号对计数器进行计数，当计数器达到预设值时，触发中断或完成特定操作。
四、实验内容1. 定时器基本配置（1）设置定时器模式：根据实验需求，选择定时器的工作模式（如模式0、模式1等）。
（2）设置定时器时钟源：选择定时器时钟源（如系统时钟、外部时钟等）。
（3）设置定时器计数初值：根据实验需求，设置定时器计数初值。
2. 定时器定时功能实现（1）编写程序初始化定时器：配置定时器模式、时钟源、计数初值等。
（2）编写定时器中断服务程序：在中断服务程序中实现定时功能，如控制LED闪烁、读取传感器数据等。
3. 定时器中断应用（1）配置定时器中断：设置定时器中断优先级、中断使能等。
（2）编写定时器中断服务程序：在中断服务程序中实现所需功能，如采集数据、发送数据等。
五、实验步骤1. 编写程序初始化定时器：设置定时器模式、时钟源、计数初值等。
2. 编写定时器中断服务程序：实现定时功能，如控制LED闪烁。
3. 编写定时器中断配置程序：设置定时器中断优先级、中断使能等。
4. 编译、下载程序：将编写好的程序编译生成HEX文件，通过编程器下载到实验板上。
5. 运行实验：观察实验现象，如LED闪烁频率、数据采集等。
六、实验结果与分析1. 定时器定时功能实现实验结果显示，定时器能够按照设定的定时时间产生中断，中断服务程序能够正确执行。
例如，LED闪烁频率与定时时间一致。
单片机定时器实验报告篇一：单片机实验报告——定时器实验四定时器实验自动化121班 36 张礼一．实验目的掌握定时器的工作原理及四种工作方式，掌握定时器计数初始值的计算，掌握如何对定时器进行初始化，以及程序中如何使用定时器进行定时。
二．实验仪器单片机开发板一套，计算机一台。
三．实验任务编写程序，使用单片机开发板上8位共阴极数码管的其中一位来显示0～9这九个字符，先从“0”开始显示，数字依次递增，当显示完“9”这个字符后，又从“0”开始显示，循环往复，每1秒钟变换一个字符，1秒钟的定时时间必须由定时器T0（或T1）提供。
开发板上的8位共阴极数码管与单片机的输入输出端口P1的硬件接线如图4-1所示，单片机P1口的8条数据线通过J3端子同时连接到 2片74HC573D锁存器的输入端，数码管的各个同名端分别连接后再与锁存器U2的8个输出端相连，每一位数码管的位选端分别与锁存器U3的8个输出端相连。
两片锁存器的输出使能端OE都恒接地，使得锁存器的内部数据保持器输出端与锁存器的输出端保持接通。
而U2的锁存使能端LE由P2.1控制，所以P2.1是段锁存；U3的锁存使能端LE由P2.0控制，所以P2.0是位锁存。
当锁存使能端为“1”时，则锁存器输入端的数据传送到输出端；当锁存使能端为“0”时，锁存器输入端的数据则不能传送到输出端；因此段码和位码通过锁存器分时输出。
汇编语言程序流程如图4-2：四．实验步骤：1.数码管的0～9的字型码表如下：2．参考图4-2所给的程序流程图编写实验程序。
(注：以下程序为两位60秒计数程序)#include sbit wei=P2^0; sbit duan=P2^1;char table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};int i,j,k,num,shi,ge; void delay(int a) {for(i=0;i void display(int shi,int ge){wei=1;P1=0xfe;wei=0;duan=1;P1=table[shi];duan=0;wei=1; delay(5);P1=0xfd;wei=0; duan=1;P1=table[ge];duan=0; }void main() {TMOD=0x01;TH0=(65536-45872)/256; TL0=(65536-45872)%256; EA=1; ET0=1; TR0=1; num=0; while(1) {delay(5);display(shi,ge); } }void T0_time() interrupt 1 {TH0=(65536-45872)/256; TL0=(65536-45872)%256; k++; if(k==20) { k=0; num++;if(num==60)num=0; shi=num/10; ge=num%10; } }3．实验接线，如图4-1。
文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持.单片机定时器计数器实验报告篇一：单片机计数器实验报告篇一：单片机计数器实验报告计数器实验报告计数器实验报告㈠ 实验目的实验目的1. 学习单片机内部定时学习单片机内部定时//计数器的使用和编程方法；计数器的使用和编程方法；2. 2.进一步掌握中断处理程序的编程方法。
进一步掌握中断处理程序的编程方法。
㈡ 实验器材实验器材1. 2. 3. 4. 5.G6W 仿真器一台仿真器一台 MCS MCS —51实验板实验板 一台一台一台 PC PC 机 一台一台一台 电源 一台一台一台 信号发生器信号发生器 一台一台㈢ 实验内容及要求实验内容及要求8051内部定时计数器，按计数器模式和方式1工作，对P3.4P3.4（（T0T0）引脚进行计数，使用）引脚进行计数，使用8051的T1作定时器，作定时器，50ms 50ms中断一次，看T0内每50ms 来了多少脉冲，将计数值送显（通过LED 发光二极管8421码来表示），1秒后再次测试。
秒后再次测试。
㈣ 实验说明实验说明1. 本实验中内部计数器其计数器的作用，外部事件计数器脉冲由P3.4引入引入定时器T0T0。
单片机在每个机器周期采样一次输入波形，。
单片机在每个机器周期采样一次输入波形，因此单片机至少需要两个机器周期才能检测到一次跳变，这就要求被采样电平至少维持一个完整的机器周期，以保证电平在变化之前即被采样，同时这就决定了输入波形的频率不能超过机器周期频率。
能超过机器周期频率。
2. 2. 计数脉冲由信号发生器输入（从计数脉冲由信号发生器输入（从T0端接入）。
3. 计数值通过发光二极管显示，要求：显示两位，十位用L4L4～～L1的8421码表示，个位用L8L8～～L5的8421码表示码表示4. 将脉搏检查模块接入电路中，对脉搏进行计数，计算出每分钟脉搏跳动算出每分钟脉搏跳动次数并显示次数并显示㈤ 实验框图实验框图((见下页见下页) )程序源代码程序源代码 ORG 00000H LJMP MAIN ORG 00000H LJMP MAINORG 001BH AJMP MAIN1 MAIN:MOV SP,#60HMOV TMOD,#15H MOV 20H,#14H MOV TL1,#0B0H MOVTH1,#3CHMOV TL0,#00H;T0的中断入口地址的中断入口地址 ; ;设置T1做定时器做定时器,T0,T0做计数器,都于方式1工作工作 ; ;装入中断次数装入中断次数装入中断次数 ; ;装入计数值低装入计数值低8位 ;装入计数值高8位MOV TH0,#00HSETB TR1 ;启动定时器T1 SETB TR0 ;启动计数器T0SETB ET1 ;允许T1中断中断 SETB EA ; SETB EA ;允许CPU 中断中断 SJMP $; SJMP $;等待中断等待中断MAIN1: PUSH PSW PUSH ACC CLR TR0CLR TR1 MOV TL1,#0B0H MOV TH1,#3CHDJNZ 20H,RETUNT MOV 20H ,#14HSHOW: MOV R0,TH0 MOV R1,TL0MOV A,R1 MOV B,#0AH DIV ABMOV C,ACC.3MOV P1.0,C MOV C,ACC.2 MOV P1.1,C MOVC,ACC.1 MOV P1.2,C MOV C,ACC.0 MOV P1.3,CMOV A,B MOV C,ACC.3MOV P1.4,C MOV C,ACC.2 MOV P1.5,C MOV C,ACC.1 MOV P1.6,C MOV C,ACC.0MOV P1.7,C ;保护现场保护现场;装入计数值低8位;装入计数值高8位,50ms;,50ms;允许允许T1中断中断;未到1s,1s,继续计时继续计时继续计时 ;1s ;1s 到重新开始到重新开始;显示计数器T0的值的值;;读计数器当前值读计数器当前值 ; ;将计数值转为将计数值转为十进制十进制;显示部分，将A 中保存的十位赋给L0~L3 将B 中保存的各位转移到A 中 ;将个位的数字显示在将个位的数字显示在L4~L7上;RETUNT:MOV TL0,#00H;将计数器将计数器T0清零清零 MOV TH0,#00H MOV TH0,#00HSETB TR0SETB TR1POP ACCPOP PSWRETI ;中断返回中断返回在频率为1000HZ 时，时，L0~L7L0~L7显示为5050；频率为；频率为300HZ时，时，L0~L7L0~L7显示为1515，结果正确，程序可以正确运行。
实验四 电子钟(定时器、中断综合实验)一、实验目的熟悉MCS51类CPU 的定时器、中断系统编程方法, 了解定时器的应用、实时程序的设计和调试技巧。
