项目五汽车操纵稳定性检测
一、教学目标
通常认为汽车的操纵稳定性包含互相联系的两个部分：一是操纵性；二是稳定性。操纵性是指汽车能够确切地响应驾驶员转向指令的能力；稳定性是指汽车受到外界扰动（路面扰动或突然阵风扰动）后恢复原来运动状态的能力；两者很难断分开。稳定性好坏直接影响操纵性的好坏，因此，通常只笼统地称为操纵稳定性。
二、课时分配
本项目共3个任务，安排6课时。
三、教学重点
了解汽车侧滑检测的作用和检测标准。了解汽车侧滑检测台的结构和原理.利用侧滑检测台检测汽车侧滑量。分析侧滑检测结果。了解车轮动平衡的意义。熟悉车轮动平衡仪的结构及其使用。能使用车轮动平衡机进行车轮动平衡检测。理解四轮定位的定义和影响。知道进行四轮定位的时机。能使用四轮定位仪进
行汽车四轮定位和调整会分析四轮定位检测结果。
四、教学难点
了解制动性的评价指标。熟悉影响汽车制动性的主要因素。能正确的评价
一辆汽车的制动性能。能利用自己了解的汽车制动性能的知识指导他人正确驾
驶车辆。了解汽车制动性能的检测内容。了解汽车制动性能的检测方法。台架
试验的检测项目及标准。了解反力滚筒试验台的基本结构。使用反力滚筒式制
动试验台检测制动性。分析制动试验检测数值。
五、教学内容
任务一汽车侧滑检测
汽车操纵稳定性需要采用较多的物理参量从多方面来进行评价，下表给出
了汽车操纵稳定性的基本内容。
汽车操纵稳定性试验评价有主观评价和客观评价两种方法。
1、主观评价法
主观评价法就是让试验评价者根据试验时自己的感觉来进行评价。
2、客观评价法
客观评价法是通过测试仪器测出表征性能的物理量如横摆角速度、侧向加速度、侧倾角及转向力等来评价操纵稳定性的方法。
一、汽车侧滑检测的作用
前轮是汽车的转向轮。为了保证汽车具有良好的操纵稳定性，前轮所在平面以及主销轴线总是设计成与汽车纵向或横向铅垂面成一定角度。
二、汽车侧滑检测的标准
GB7258—2004《机动车运行安全技术条件》规定：汽车的车轮定位应符合该车有关技术条件。车轮定位值应在产品使用说明书中标明。对前轴采用非独立悬架的汽车，其转向轮的横向滑移量，用侧滑台检测时侧滑量值应在±5 m/km之间。规定侧滑量方向为外正内负。
三、汽车侧滑检测台的结构
侧滑检验台是使汽车在滑动板上驶过时，用测量滑动板左右移动量的方法来测量前轮侧滑量的大小和方向，并判断是否合格的一种检测设备。目前，在国内侧滑检验台有单板侧滑检验台（图）和双板联动式侧滑检验台。
双板联动侧滑检验台主要有机械和电气两部分组成。机械部分主要有两块滑板、联动机构、回零机构、滚轮及导向机构、限位装置及锁零机构组成，如图。电气部分包括位移传感器和电气仪表。
1、机械部分
左右两块滑板分别支撑在各自的四个滚轮上，每块滑板与其连接的导向轴承在轨道内滚动，保证了滑板只能沿左右方向滑动而限制了其纵向的运动。
2、电气部分
电气部分按传感器的种类不同而有所区别。目前常用的位移传感器有电位计式和差动变压器式两种。
3、释放板的作用
车轮在驶入侧滑台前，由于车轮侧滑量的作用，车轮与地面间接触产生的横向应力迫使车轮产生变形，在驶上侧滑板的瞬间将迅速释放并引起滑板移动量大于实际侧滑量引起的位移；在驶出滑板的瞬间已接触地面部分的轮胎将积聚应力阻碍滑板移动，从而使滑板位移量小于实际值。
四、汽车侧滑检测台的原理
1、侧滑板仅受到车轮外倾角的作用
这里以右前轮为例，先讨论只存在车轮外倾角（前束角为零）的情况。具有外倾角的车轮，其中心线的延长线必定与地面在一定距离处有一个交点O，此时的车轮相当于一圆锥体的一部分如图，在车轮向前或向后运动时，其运动形式均类似于滚锥。
2、滑动板仅受到车轮前束的作用
这里仅讨论车轮只存在前束角，而外倾角为零时的情况。前束是为了消除具有外倾角的车轮类似于滚锥运动所带来的不良后果而设计的。
3、滑动板受到车轮外倾角和前束角的同时作用
汽车转向轮同时具有外倾角和前束角，在前进时由外倾所引起的侧滑分量Sa与由前束所引起的侧滑分量St的方向相反，因而两者相互抵消。
任务二车轮动平衡检测
任务实施
1、准备工作
2、车轮动平衡检测
知识链接
一、车轮动平衡的意义
车轮动不平衡时，会造成车轮的跳动和偏转，使汽车的有关零件受到损坏，缩短汽车的使用寿命，在高速旋转时，会引起车轮的上下跳动和摆动，使车辆
难以控制，同时还加剧轮胎和有关机件的非正常磨损和冲击。
二、车轮动平衡机简介
以KWB402车轮动平衡机为例介绍，表为车轮动平衡机及配件图片。
三、与动平衡检测有关的三个尺寸
近年生产的车轮平衡机，其显示与控制装置多为计算机式，具有自动诊断
和自动调校系统，能将传感器送来的电信号通过计算机运算，分析、判断后显
示出不平衡量及其相位。
任务三四轮定位检测
一、四轮定位的定义和影响
1、外倾角
从前后方向看车轮时，轮胎并非垂直安装，而是稍微倾倒呈现“八”形张开，称为负外倾，而朝反方向张开时称正外倾，若正外倾角过大会磨损外胎肩（图），若负外倾角过大会磨损内胎肩（图）
2、主销后倾角
从侧面看车轮，转向主销（车轮转向时的旋转中心）向后倾倒，称为主销
后倾角。转向轴顶部向后倾斜为正后倾角，转向轴顶部向前倾斜为负后倾角，
如图。
3、前轮前束
前轮前束为轮胎前面与后面横向距离之差。轮胎前面横向距离小于轮胎后
面横向距离为正前束，正前束太大会造成外侧胎肩部磨损和转向不稳（图）；
轮胎前面横向距离大于轮胎后面横向距离为负前束，负前束太大会造成内侧胎
肩部磨损和转向不稳定（图）。
4、主销内倾角
从车前后方向看轮胎时，主销轴向车身内侧倾斜，该角度称为主销内倾角，如图中β所示。
二、进行四轮定位的时机
不良的四轮定位将会造成：高速行驶时的不稳定及高速转弯时的重心移位影响安全性；颤动及摇动易使车辆零件磨损，拖曳现象造成轮胎快速磨损；操控性不良、转向过重或行驶浮游；行驶不顺畅，耗油过高；行驶的不舒适及侧滑使驾驶人疲劳。
①车辆直行时方向盘是偏的。
②双手离开时车辆会向左或向右偏滑。
③轮胎磨损不正常、有严重吃胎的现象。
④车身会跳动不稳。
⑤方向盘会左右晃动。
⑥行驶时有浮游的情形。
⑦车辆有杂音或怪声出现。
三、检测标准
下表为常见车型的前轮定位值
汽车操纵稳定性研究方法探讨 刘进伟1，徐达1，吴志新2 1.武汉理工大学汽车学院车辆工程系，湖北武汉 430070 2.天津清源电动车辆有限公司，天津 300457 liujinweixiaodao@https://www.doczj.com/doc/ee9929232.html, 摘要：本文综述了操稳性研究和评价的历史、现状和存在的问题，着重介绍了客观评价、主观评价、人一车闭环系统综合评价等几种评价方法，以及基于汽车一驾驶员一环境(道路)闭环系统、模糊逻辑控等几种研究方法。提出了操稳性研究的发展趋势，这对全面了解汽车操纵稳定性问题具有指导和借鉴的作用。 关键词：操纵稳定性，历史，研究方法，评价，发展趋势 1操纵稳定性的研究历史和概况 对汽车操稳性的系统研究，早在20世纪3O年代就已经开始。对车辆控制的重视导致对悬架和转向机构的运动学研究。1925 年平顺性理论初步形成规模。同年，Broulheit 在文章中首次提出侧偏和侧偏角的概念【Broulheit, 1925】。1931 年，Becker、Fromm 和 Maruhn 在发表的文章中分析了轮胎在转向系振动中起的作用，进一步研究了轮胎特性【Becker,1931】。对轮胎的研究使进一步分析车辆稳定性成为可能[1]。 20世纪50年代，建立简单的汽车动力学模型，研究人员开始从事汽车动力学性能仿真，分析汽车操纵稳定性。19 世纪 50 年代中期所作的研究工作为建立汽车数学模型打下基础。对轮胎的基本了解使建立相对精确的轮胎数学模型成为可能。 20世纪60年代，开始从控制理论和振动理论出发，采用开环系统瞬态响应、系统特性分析和系统稳定性理论设计汽车的总成系统[2]。但是，应用开环系统分析方法，仅用于分析汽车的方向稳定性条件，因为当时不知道如何评价汽车的开环特性和瞬态特性，很难直接在车辆设计中应用。 到20世纪70年代，安全实验车（ESV）研究计划实施，促使人们去研究之中实用方法，用来设计汽车的动力学性能。这个阶段，各国主要采用系统工程学方法探索汽车动力学性能评价方法。依据大量实验和理论分析，形成了以驾驶员主观评价为主，客观评价指标限制为辅的一整套主观评价设计方法[2]。20 世纪70年代车辆动力学仿真模型变得更加复杂和真实。这主要归功于计算机技术的发展。以前的仿真工作都在模拟计算机上进行，它能解决实时动力学问题，但其致命缺点是不能解决非线性问题。由于数字计算机逐步取代了模拟计算机和混合计算机，因而必须建立完全数字化的车辆动力学模型。考虑到计算机的费用及计算速度，建立有效的计算机模型是必要的。 - 1 -
汽车检测诊断技术教案 第1、2节课 1. 授课时间：08年3月10号第3周授课班级：汽检06－2 地点：J3 215 2. 教学内容： 单元一概述 （1）汽车检测与诊断的目的和方法 1.1汽车技术状况的变化 1.2汽车检测与诊断的目的 1.3汽车诊断的方法 3.要实现的教学目标： (1) 了解汽车检测技术的发展概况 (2) 理解汽车检测诊断技术基础理论 (3) 理解汽车检测诊断的目的和方法的基础知识 4. 教学形式与教学手段：普通课堂教学＋多媒体教学 5. 本节课重点难点： 汽车检测诊断基本术语的理解和识记。汽车检测与诊断的目的和方法。 6. 板书设计： 教学讲稿部分 第一节汽车检测与诊断的目的和方法 一．汽车检测技术发展概况 1、国外发展概况 ★20世纪40、50年代就研制成功一些功能单一的检测或诊断设备。 ★ 20世纪60年代后，将单项检测、诊断设备联线建站，出现汽车检测站。 ★ 20世纪70年代初实现了微机控制，出现了检测控制自动化、数据采集自动化、数据处理自动化、检测结果自动存储并可打印的现代综合检测技术。
★ 20世纪80年代后，一些先进国家的现代检测诊断技术已达到广泛应用的阶段，发展出汽车自诊断系统。 2、国内发展概况 ★ 20世纪60、70年代，国家有关部门开始从国外引进过少量现代检测设备。 ★ 20世纪80年代，科研单位和企业开始自行开发研制汽车检测设备，有计划地在全国公路交通运输系统筹建汽车综合性能检测站，公安部门在全国中等以上城市中，也建成了许多安全性能检测站。 ★ 20世纪90年代，交通、公安两部门的汽车检测站已建至县市级城市，逐渐形成全国性的汽车检测网。 二汽车检测诊断技术基础理论 汽车自1886年诞生以来，已发展成为集机、电、液、气于一体，并能及时、广泛地采用世界最先进技术的交通工具。现代电子技术、微机技术等先进技术在汽车上的应用，使汽车的动力性、经济性、排放性、安全性、操纵稳定性、行驶平顺性、舒适性、通过性和可靠性等使用性能愈来愈完善，使用寿命也愈来愈高。 随着汽车的结构愈来愈复杂，传统的汽车检查方法(人工感官检查)已无法应对，必须借助于先进的检测手段，才能定量地确定汽车的性能参数和技术状况，由此发展起了现代汽车检测技术。 从事汽车检测诊断技术工作，不仅要有完善的检测手段和分析、判断的方法，而且要有正确的理论指导和必备的基础理论知识。 汽车检测诊断技术基础理论主要包括以下几方面内容： ●诊断参数 ●诊断标准 ●诊断周期 1.汽车技术状况的变化 1.1 基本术语 1.汽车技术状况——定量测得的表征某一时刻汽车外观和使用性能的参数值的综合。 表征汽车技术状况的参数分为两大类：1结构参数 2 技术状况参数 结构参数指表征汽车结构的各种特性的物理量：几何尺寸、电学和热学的参数等。 技术状况参数指评价汽车使用性能的物理量和化学量，如发动机的输出功率、油耗 和排放值等。 汽车完好技术状况：指汽车完全符合技术文件规定要求的状况。包括使用性能、外观、外形等参 数值。 汽车不良技术状况。指汽车不符合技术文件规定的任一要求的状况。 2.汽车检测——确定汽车使用性能或技术状况进行的检查和测量。 3.汽车诊断——在不解体(或仅卸下个别小件)条件下，确定汽车技术状况或查明故障部位、原因进行的检测、分析和判断。也可表述为:在不解体条件下对汽车检查、测量、分析、判断的全过程，称为汽车诊断。 4.汽车工作能力：指汽车按技术文件规定的使用性能指标，执行规定功能的能力。 5.汽车故障：指汽车部分或完全丧失工作能力的现象。 6.现代汽车检测技术——用现代检测设备检测并能定量指示检测结果的检测技术。 7.现代检测设备——包括现代各种用于检测(检查、测量)的仪器、仪表、装置和设备；有便携式的、移动式的、固定安装式的和车辆自带式的。在检测设备中，对检测结果具有判断功能的称为诊断设备。 1.2 汽车技术状况变化的外观症状主要有：
《汽车使用性能与检测技术》课程标准所属系部：汽车学院 适用专业：汽车运用技术专业 课程编号： 课程类型：专业限选课程 1前言 1.1课程定位 《汽车使用性能与检测技术》是汽车运用技术专业的限选课程，是培养学生职业岗位关键能力的必修课程。 前导课程：《汽车材料》、《机械基础》、和《电工电子技术基础》等专业基础课和《汽车电路和电子系统检测诊断与修复》、《发动机机械系统检测诊断与修复》、《汽油发动机电控系统检测诊断与修复》、《汽车传动系统检测诊断与修复》、《汽车行驶、转向和制动系统检测诊断与修复》、《汽车车身控制系统检测诊断与修复》等职业技术核心课程。 平行课程：《汽车舒适系统检测诊断与修复》、《柴油发动机电控系统检测诊断与修复》等职业技术核心课程以及订单培养课程。 后续课程：《专业顶岗实习》、《毕业设计》及《毕业答辩及毕业教育》等课程。 1.2课程设计基本思路 本课程其任务是使学生掌握汽车主要使用性能及检测的基本理论和基本方法；理解有关政策、法规和使用性能检测的内容；了解汽车合理使用的基本途径、国家（或行业）的相关政策与法规；正确分析汽车检测结果，并能根据检测结果提出处理的技术方案。通过本课程的教学，培养学生汽车使用性能检测和检测结果分析、判断的能力，提高学生的职业技能，为培养高素质专门人才奠定良好基础。 该课程的总学时建议为64课时，4学分。
2课程目标 2.1总目标 汽车合理使用和性能检测是汽车从业人员的所掌握的技能之一，能对汽车的各总成进行性能检测，并能分析汽车各总成、零部件的结构、及使用条件与它们之间的相互关系。同时培养学生爱岗敬业、团结协作、吃苦耐劳的职业精神与创新设计意识。 通过本课程的学习，学生具备从事汽车检测与维修工作的高技能型专门人才所必需的利用现代诊断和检测设备进行发动机电控系统故障诊断、故障分析、零部件检测及维修更换等基本操作技能。学生能够在理论上进行分析，在实践上具有基本的维修、检测能力。注重培养学生爱岗敬业、团结协作、吃苦耐劳的职业精神与创新设计意识。 2.2知识教学目标 1. 了解影响汽车使用性能的各种因素，找出合理使用汽车的基本途径。 2. 掌握国家或行业颁布的有关汽车维修质量及汽车检测管理的一些相关政策和法规知识。 3. 掌握汽车使用性能检测的内容、目标及意义。 4. 了解汽车性能检测设备的工作原理。 5. 掌握汽车使用性能的评价指标及检测的基本理论和基本方法。 2.3能力培养目标 1. 能正确使用常用检测仪器、仪表和设备。 2. 掌握检测结果分析，并根据检测结果提出正确处理的技术方案。 3. 能合理使用汽车。 4. 掌握汽车使用性能检测的相关法规要求。 2.4 思想教育目标

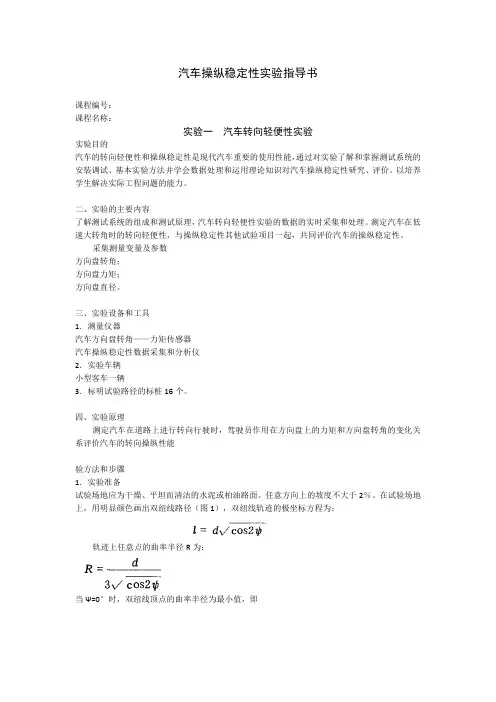

汽车操纵稳定性实验指导书 课程编号： 课程名称： 实验一汽车转向轻便性实验 实验目的 汽车的转向轻便性和操纵稳定性是现代汽车重要的使用性能，通过对实验了解和掌握测试系统的安装调试、基本实验方法并学会数据处理和运用理论知识对汽车操纵稳定性研究、评价。以培养学生解决实际工程问题的能力。 二、实验的主要内容 了解测试系统的组成和测试原理，汽车转向轻便性实验的数据的实时采集和处理。测定汽车在低速大转角时的转向轻便性，与操纵稳定性其他试验项目一起，共同评价汽车的操纵稳定性。 采集测量变量及参数 方向盘转角； 方向盘力矩； 方向盘直径。 三、实验设备和工具 1．测量仪器 汽车方向盘转角——力矩传感器 汽车操纵稳定性数据采集和分析仪 2．实验车辆 小型客车一辆 3．标明试验路径的标桩16个。 四、实验原理 测定汽车在道路上进行转向行驶时，驾驶员作用在方向盘上的力矩和方向盘转角的变化关系评价汽车的转向操纵性能 验方法和步骤 1．实验准备 试验场地应为干燥、平坦而清洁的水泥或柏油路面。任意方向上的坡度不大于2％。在试验场地上，用明显颜色画出双纽线路径（图1），双纽线轨迹的极坐标方程为： 为：轨迹上任意点的曲率半径R
