XLT-1741有机硅耐高温涂料（单组份）
--四川星利张鹏编制1.组成：它是由苯基、甲基氯硅烷单体与特种原材料经反应合成的树脂，加入
特种耐热颜填料、溶剂等，经先进工艺制备而成的单组份耐高温防腐涂料。
2.性能：主要成膜物质有机硅聚合物分子结构中既有无机硅结构，又有有机基
团，加之配有优质的耐热材料，使其涂层的耐高温性能优异，可耐400℃以下的高温，涂层经180℃的高温预固化1—2h，其耐温性能更佳。
3.用途：适用于石油、冶金、化工、造船、机械、钢铁等行业的高温炉、烟窗、
烟道排气管、消音口、烘箱、热风炉、锅炉、石油裂解设备等高温设备的腐蚀防护。
4.技术指标：
5.施工参数：
5.1配制方法：将涂料在使用之前彻底搅拌至桶底无沉积物，并用配套专用
稀释剂稀释至施工粘度，一般用量为5—10%。
5.2表面处理要求：被涂物表面必须进行清理，做到表面无锈、无油、无灰
尘、无水，除锈达到sa2.5级或st3级标准。
5.3理论耗量：如果不考虑实际施工时的涂装环境、方法、表面状况及结构
形状等因素的影响，一般消耗量为0.18kg/㎡。
5.4漆膜厚度：一般一次涂刷的干膜厚度在40—50μm之间。
6.包装与贮存
6.1包装：铁桶密封包装，每桶涂料净重20kg，每桶稀释剂净重15kg。
6.2贮存与运输：属易燃物品，贮存于阴凉、通风干燥处、切忌雨淋、碰撞，
远离热源，隔绝火源。
6.3有效期为一年，超过有效期，经重新检验合格后，仍可使用。
硅酸盐学报 · 334 ·2011年 溶胶–凝胶法制备SiO2/有机硅复合涂料 朱再盛1,2，涂伟萍1，胡剑青1 (1. 华南理工大学化学与化工学院，广州 510641；2. 广东药学院药科学院，广州 510006) 摘要：以正硅酸乙酯(tetraethoxysilane，TEOS)、甲基三乙氧基硅烷、二甲基二乙氧基硅烷和甲基丙烯酰氧基丙基三甲氧基硅烷为原料，采用溶胶–凝胶法在聚碳酸酯(polycarbonate，PC)表面上制备透明硬质的SiO2/有机硅复合涂膜。用红外光谱、紫外光谱，热重、X射线衍射、表面扫描电镜、原子力显微镜和接触角测量仪等方法对产物进行了表征。结果表明：复合膜中形成了Si—O—Si网络结构；采用浸涂工艺，经120℃热固化制备的涂膜厚度为0.84μm，表面平整，致密均质，对PC基材具有一定的增透作用(透光率提高了将近5%)；复合膜对水的接触角随固化时间的延长而增大，在120℃固化3h后接触角为93°；随着TEOS含量增加，复合膜的耐热性得到提高；当SiO2/有机硅复合树脂的n(R)/n(Si)(一个硅原子上平均连结的有机基团数目)值选择0.78，划格法测定的复合膜的铅笔硬度为2H，附着力为0级。 关键词：溶胶–凝胶法；硅树脂；复合；聚碳酸酯；硬质涂料 中图分类号：TQ264.1 文献标志码：A 文章编号：0454–5648(2011)02–0334–05 Synthesis of SiO2/Organosilicone Hybrid Coating via Sol–Gel Method ZHU Zaisheng1,2，TU Weiping1，HU Jianqing1 (1. School of Chemistry and Chemical Engineering, South China University of Technology, Guangzhou 510640; 2. College of Pharmacy, Guangdong Pharmaceutical University, Guangzhou 510006, China) Abstract: The transparent and hard SiO2/organosilicone hybrid coatings were prepared on polycarbonate (PC) with tetraethoxysilane (TEOS), methyltriethoxysilane, dimethyldiethoxysilane and 3-(methacryloxypropyl)-trimethoxysilane as the main raw materials by the sol–gel method. The structure and properties of the hybrid coating were characterized by Fourier transformed infrared, ultravio-let-visible spectroscopy, thermogravimetric analysis, X–ray diffraction, scanning electron microscopy, atomic mechanics microscope, contact angle measuring instrument, and hardness tester etc. It is found that the basic structure of the hybrid coating is Si—O—Si. After heat-cured at 120, the thickness of the hybrid coating is 0.84 ℃μm by dipping-withdrawing manner. The hybrid coating is smooth, homogenous and densified, and can improve the transparency of PC (transmittance is increased by nearly 5%). The contact angle of the hybrid coating to the water increases with the increase of curing time. The contact angle is 93°after heat-cured at 120℃for 3h. The hybrid coating has excellent thermal stability, which increases gradually with the increase of TEOS content. When the mole ratio of R (organic groups) and Si in SiO2/organosilicone hybrid resin is 0.78, the adhesion strength of hybrid coating on PC sheet is 0 class (cross-cut tape test), and it reaches a pencil scratch hardness of 2H. Key words: sol–gel method; organosilicone; hybrid; polycarbonate; hard coating Many transparent polymeric materials such as poly-carbonate (PC), polymethyl methacrylate (PMMA) have excellent optical clarity, lower density, impact resistance, and easy processing than inorganic glasses, and can be widely utilized as windows in aircraft, buildings, and optical lens.[1] However, because of the poor wear resis-tance, polymeric windows or optical devices often quickly lose transparency during daily use and maintenance. To solve above problems, abrasion-resistant coatings have been developed over the past few years by plasma po-lymerization, photopolymerization and silicone modifica-tion. Silicone modification can be characterized by the formation of hard coatings on a polymer substrate through hydrolysis and condensation (sol–gel reactions) of alkoxy- 收稿日期：2010–09–06。修改稿收到日期：2010–11–01。 基金项目：国家自然科学基金(50903031)资助项目。 第一作者：朱再盛(1977—)，男，博士研究生，讲师。 通信作者：涂伟萍(1956—)，男，博士，教授，博士研究生导师。Received date:2010–09–06. Approved date: 2010–11–01. First author: ZHU Zaisheng (1977–), male, postgraduate student for doctor degree, lecturer. E-mail: zzs1112@https://www.doczj.com/doc/fc12530560.html, Correspondent author: TU Weiping (1956–), male, Ph.D., professor. E-mail: cewptu@https://www.doczj.com/doc/fc12530560.html, 第39卷第2期2011年2月 硅酸盐学报 JOURNAL OF THE CHINESE CERAMIC SOCIETY Vol. 39，No. 2 February，2011
产品?应鼠喷酞．１前舛，２００８，２２（６）：３６９—３７２ ＳＩＬＩＣＯＮＥＭＡＴＥＲＩＡＬ 有机硅耐高温涂料的研制 刘宏宇，张松 （海军后勤技术装备研究所，北京１０００７２） 摘要：以硅树脂为成膜物，制备出一种具有很好耐热性和耐蚀性。可以在５００℃下保护金属的耐高温防腐蚀涂料。并对滑石粉、铝粉和云母粉在有机硅耐高温涂料中的作用机理以及对涂料性能的影响进行了讨论。结果表明，当铝粉的加入量为１５％一３０％、云母粉的加入量为１５％～２５％、滑石粉的加入量为ｌＯ％一２０％时，制得的涂料可常温固化，涂层具有最佳的机械性能及耐高温性能。当漆膜厚度达到５０Ｉ．Ｌｍ，涂层可耐５００℃高温，并具有良好的防腐蚀性能。浸润过的防沉剂能提高涂料的贮存稳定性，加入量０．２％。 关键词：有机硅，耐高温涂料，作用机理，涂层厚度，防沉荆 中图分类号：ＴＱ３２４．２＋ｌ文献标识码：Ａ文章编号：１００９—４３６９（２００８）０６—０３６９一０４ 某些设备如汽车的排气管、石化工厂中的高温反应釜、火电厂锅炉等经常处于高温和腐蚀介质中，两者协同作用加速了设备的腐蚀穿孔，增加了设备维修费用，并给安全生产带来很大隐患¨。Ｊ。对于金属的高温氧化腐蚀问题，采用耐高温抗氧化涂层保护是一种行之有效的方法，它以制作方便、成本低廉，在现代工业、军事、航天领域等得到广泛应用旧ｏ。 耐高温涂料一般是指漆膜在２００℃以上不变色、不脱落、仍能保持适当物理机械性能的涂料［卜引。常见的有机硅耐高温涂料虽然具有优异的耐高温性能；但存在常温干燥性差（一般要求烘干）、机械强度、附着力和耐腐蚀性能差等问题，且由于耐高温涂料的技术评估及标准不一，耐高温涂层失效原因分析的偏差，导致耐高温涂料保护效果参差不齐的问题相当突出一］。一些高温设施涂刷耐高温涂料后，并不会立即投入运行，另一些设备如汽车、摩托车排烟管等部件所涂的耐高温涂料，常处于常温、高温和水洗冲刷交替状态，这都对耐高温涂料的防腐性能要求十分苛刻【ｌ¨１１Ｊ。因此，在设计有机硅耐高温涂料的配方时，需综合考虑漆膜的机械性能、耐热性能及防腐防锈性能要求。 本实验以硅树脂为耐高温涂料的成膜物，研制了一种可常温固化的耐高温防腐蚀涂料。该涂料具有良好的耐高温性，防腐蚀性及机械性能，可在５００ｏＣ高温下长期使用。 ｌ实验 １．１主要原料及设备 硅树脂：固体质量分数５０％，自贡市凤翔贸易有限公司；云母粉：３２５目，市售；滑石粉：３２５目，市售；金属铝粉：３２５目，市售。 马弗炉：ＳＸ：一８—１６，天津市中环试验电炉有限公司。 １．２生产工艺 在硅树脂中加入云母粉、滑石粉、金属铝粉等填料，调成糊状；然后用砂磨机研磨２０—３０ｒａｉｎ，加入溶剂分散，再加入助剂等，过滤，即得成品涂料。 １．３涂层的制备 涂层的制备包括基体的除油、除锈和底部预处理以及涂层的刷涂。 底部预处理：将有机溶剂涂覆于除油、除锈的马口铁板上，待其干燥。 涂层涂刷：将涂料搅拌充分后涂刷于马口铁片上，实干后再涂刷第二道。通常涂刷两道即可，涂膜厚度控制在５０ｐ，ｍ左右。 高温处理：将刷涂耐高温涂料的马口铁板置 收稿Ｒ期：２００８—０８一ｌｌ。 作者简介：刘宏宇（１９８２一），男，主要从事防腐蚀涂料及特种涂料研究。Ｅ—ｍａｉｌ：ｌｉｕｈｏｎｇｙｕｌ９８２＠１６３．ｃｏｒｎ。
200℃铝粉有机硅耐热底漆 产品说明 本产品是以改性有机硅树脂，铝粉及其他耐高温填料、助剂、溶剂等组成的铝粉有机硅耐热底漆。产品可常温干燥，与面漆有很好的结合力，耐温可达200℃。 产品用途 用于有耐高温要求的管道、钢铁设备等表面的底层涂装。 物理参数 颜色： 铝银色 密度(23±2 ℃)： 1.20kg/L 体积固含量： 40％±2％ 标准膜厚： 干膜：35微米 湿膜：88微米 理论涂布率： 9.5m2/kg，11.4 m2/L（以35微米干膜计） 干燥时间(23±2 ℃)： 表干：≤4h 实干：≤18h 闪点： 27℃ 施工说明 底材处理：清除表面的灰尘、油脂、水分等杂质。涂漆之前，钢铁表面必须采用喷砂除锈， 除锈等级为Sa2.5。对于分段对接处和喷砂达不到的位置，采用动力工具机械打 磨除锈，除锈等级为St3。 涂层配套：200℃有机硅耐热面漆 稀 释 剂：XZ05 有机硅漆稀释剂 施工方法： 空气喷涂 刷涂/滚涂 稀释比率： 5-10% 0-5% 喷嘴尺寸： 1.2-2.0mm 喷出压力： 0.3-0.5Mpa 涂装间隔（23±2 ℃）： 最小： 4h 最大：无限 工具清洗：所有工具用完后用 XZ05稀释剂清洗干净。 安 全：小心使用本品。使用前和使用时，请注意包装标签上的安全事项。此外，还应遵 守有关国家或当地政府规定的安全法规。个人保护包括但并不限于肺，眼及皮肤 的保护，如果吞服或其他直接接触本品应立即求医。必须采取预防措施防火防爆 及环境保护。只可在通风良好的情况下施工本品。在狭窄处或空气不流通处施工， 必须提供强力通风。 注意事项： ?施工温度（5～40）℃,空气相对湿度小于80%，基材表面温度应高于露点3℃，避免在雨、雪、雾天气中施工。 ?在涂下道涂料前，对上道涂料的表面应清除油污、凝水、焊接溅滴和灰尘。 ?重涂间隔与环境有关，如超过最大重涂间隔，必须磨粗表面，以保证层间附着力。 ?涂料应存放在温度较低、通风干燥的室内仓库，远离热源，避免日光直接照射。 ?施工人员应按规定穿戴劳保护具，施工现场及储存处应备有消防器材，严禁明火和吸烟，避免发生火灾。 ?本品只适用于专业用途。 包 装 20kg/桶 储 存 期 未开启状态下，干燥通风处保存一年。 发布日期：2009-01
有机硅耐高温漆产品使用说明书 中国人民解放军海军后勤技术装备研究所所
组成由改性有机硅树脂、耐热体质颜料、助剂和溶剂等组成的自干型有机硅耐高温漆 主要特性具有良好的耐热性，能在300℃～700℃范围内使用 ·具有常温下能自干的特点，但烘干后的漆膜性能更好。 ·具有附着力强、抗潮、耐冲击及耐大气腐蚀等良好的性 能。 一、有机硅耐高温漆 适用于锅炉、高炉、烘箱、排气管、高温管道外壁、冶金、化工、电厂、玻璃制造业等无法烘烤的大型高温设备的表面作耐高温保护之用。 二、涂料组成与包装 颜色及外观灰色、漆膜平整。 铁桶包装，净重25Kg 干膜厚度 60-100 μm 理论用量 50 g/m2 闪点27℃ 干燥时间 表干：（25℃）≤ 1h 实干：（300℃烘干）＞ 1h 〔注〕：此处的实干是指按GB1728《漆膜、腻子膜干燥时间测定法》的标准方法达到了实干的要求，被涂件可以进行搬运和安装，但其漆膜并未交联固化，漆膜须在使用时借助被涂物件处于高温状态而真正固化。同时须指出的是被涂件第一次使用时，须逐步升温和保温，直至所需的使用温度，这样使残留溶剂和交联产生的低分子化合物漫漫地逸出，以避免因突然高温使溶剂等急刷冲破漆膜而导致漆膜的鼓泡和脱落。 三、复涂间隔时间 建议涂装道数 1～2道，干漆膜厚度30～50μm，视需要而定，涂装一道（30μm）耐高温性能好；涂装两道（100μm）可提高防锈性能。耐高温漆的漆膜不宜过厚，否则在高温下易起泡剥落。 1.表面处理为了提高涂料的防腐蚀效果，涂漆前应清除基材表面的油
垢、污物、氧化皮和疏松的铁锈及非环氧类涂料的旧漆膜，锈层厚度在50μm 以下可直接涂刷。处理干净后的表面应及时涂漆，防止重新生锈。为了得到良好的使用效果，在对原有设备的维修中在涂装第一道14-1耐高温漆后，可加热至工作温度然后冷却至室温再涂装第二道。 2.底材温度底材温度须高于露点以上3℃，但不得大于60℃ 四、涂装方法 滚涂/刷涂稀释剂二甲苯 稀释量 0～10﹪（以油漆重量计）一般不要稀释 清洗剂二甲苯 五、注意事项 在施工中控制稀释剂的稀释量和充分搅拌很重要。粘度过高涂装后漆膜的流平性差，易产生桔皮或刷痕；粘度偏低，易产生流挂、失光、遮盖力差等缺点。刷涂时粘度调整至25～35s。 六、储藏期限 6个月。超过6个月经检验合格后仍可使
有机硅及其改性涂料 简介：有机硅树脂涂料是以有机硅树脂或改性有机硅树脂为主要成膜物质，是一种元素有机涂料，简称有机硅涂料。元素有机涂料是由元素有机聚合物为主要成膜物质的涂料总称，包括有机硅、有机钛、有机氟、有机铝、有机锆涂料等。其中，有机硅树脂涂料产量最大。元素有机涂料是介于有机高分子和无机化合物之间的一种化合物，具有特殊的热稳定性、绝缘性，耐高温、耐化学品性、耐水、耐候性等特点，广泛地应用于国防工业、电器工业等行业。 性能：有机硅树脂涂料的性能如下： 有机硅树脂涂料是一种价格较贵的耐热性、耐寒性、耐候性突出的绝缘涂层。 ①有机硅树脂涂料的耐热性强 这是有机硅树脂涂料最大的特点。纯有机硅树脂清漆可耐200-250℃高温，当与片状铝粉、玻璃料、耐热填料等配制的涂料可耐300-700℃高温，改性有机硅树脂与耐高温颜料可制得耐200-300℃高温的涂料。漆膜干燥后耐沸水煮和耐过热水蒸气。 ②有机硅树脂涂料的耐候性优异 纯有机硅树脂涂料在-50℃条件下仍然具有较好的冲击强度和柔韧性，采用聚酯改性后，可在低温-80℃下使用。 ③有机硅树脂涂料的绝缘性突出 在高温和潮湿条件下具有较好的电绝缘性，可达H级，击穿电压达60-100kV/mm。 ④有机硅树脂涂料的耐化学腐蚀性较强 在100℃，3%碱液浸泡100h或者5%盐水浸泡70h条件下漆膜无变化。但耐稀盐酸、稀硫酸腐蚀性能不佳，以及耐油性不强，可做润滑油，遇汽油会变软。 ⑤有机硅树脂涂料的防霉性较高 有机硅树脂涂料不含油的成分，霉菌无法在漆膜上生存，防霉性能较好。 ⑥有机硅树脂涂料的附着力较好 有机硅树脂涂料适合以钢铁、玻璃、铝为基体。 ⑦有机硅树脂涂料的固化温度高 多数有机硅树脂涂料需要高温烘烤。 ⑧有机硅树脂涂料的耐有机溶剂差。 ⑨纯有机硅树脂涂料黏度低，与颜料制成的磁漆易沉淀。 表1列出了云母粘结绝缘漆的主要性能指标。 表1云母粘结绝缘漆的主要性能指标 分类： （1）按涂料组分 有机硅树脂涂料可分为纯有机树脂涂料和改性有机硅树脂涂料。 纯有机硅涂料是纯有机硅树脂溶于二甲苯而形成的，具有较好的耐热性、耐候性、耐蚀
涂料工艺有机硅涂料
有机硅涂料 鲁开文 1.概述 有机硅聚合物简称有机硅，广义指分子结构含有Si-C键的有机聚合物；其特点是分子中至少含有一个Si-C键。 有机硅涂料是以有机硅聚合物或有机硅改性聚合物为主要成膜物质的涂料。我国是从50年代发展起来的新品种，因具有优异性能，故广泛应用于工业和国防工业，现已成为涂料工业中的一大类型。 1.1.有机硅发展史[1] 硅元素熔点是1420℃，是世界上分布最广的元素之一，地壳中约含25.75%。主要以二 氧化硅和硅酸盐存在，自然界中常见的化合物有石英石、长石、云母、滑石粉等耐热难熔的硅酸盐材料。二氧化硅熔点为1710℃，在元素周期表中硅与碳同属IV A族的主要元素，因此碳、硅两元素具有很多的相似的化学性能。18世纪下叶，当化学家们正竞相研究有机化合物时，
C.Friedel、J.M.Crafts、https://www.doczj.com/doc/fc12530560.html,denberg、 F.S.Kipping等做了大量工作。已注意到了硅和硅碳化合物，并进行广泛、深入的研究。特别是F.S.Kipping的工作奠定了有机硅化学的基础。 科学家对有机化合物和有机高分子聚合物 广泛深入研究的结果是促进了有机合成材料，如酚醛、聚酯、环氧、聚氨酯等树脂及各种合成塑料、合成橡胶、合成纤维的开发、生产和应用，使人类步入合成材料的时代。科学技术的进步，促进了国民经济的发展，而国民经济的发展又迫切需要新技术、新工艺、新材料的开发和利用。如原来的电机庞大笨重、效率低；缩小体积，虽提高了效率，但电机温度上升了，一般有机材料就不能胜任，因此迫切需要开发新型的耐热合成材料。航空工业也是这样，飞机要提高飞行速度，必要研制新型的耐热合成材料。美国道康宁公司（DOW-CORNING CO.）的G.F.Hyde、通用电气公司（G.E.CO.）的W.J.Patnode、E.G..Rochow 和前苏联的Б. Н. Дolroв、K.A.Aндрианов等化学家联想到天然硅酸盐中硅氧键结 构的优异耐热性，并考虑到引入有机基团的优越性能，于是在F.S.Kipping研究的基础上，继续
有机硅涂料 简介： 有机硅涂料是一类由硅原子和氧原子交替连结组成骨架，不同的有机基团再与硅原子连结的聚合物的统称，是以有机硅聚合物或其改性聚合物为主要成膜物质的涂料，具有优良的耐热、耐寒、耐电晕、耐辐射、憎水、耐沾污、耐化学腐蚀、电绝缘性和弹性等特殊性能，近年来在产品的改性及应用上得到了迅速发展。 如用有机硅树脂在建筑物表面形成一层膜材料，可有效提高建筑物表面的耐候性能（耐风蚀性能、耐雨水浸泡及耐酸雨侵蚀能力），对高档建筑，特别是古建筑保护具有一定的实际应用价值。有机硅弹性乳胶建筑装饰涂料，操作简便易控制，产品性能稳定，具有良好的粘结性、耐老化性、耐候性、不透水性和伸缩性，适应不良因素引起的墙面开裂和季节性台风、雨水压力的渗透。弹塑性有机硅“三防”涂料在室温下储存稳定性好，加入催干剂后可在室温下固化成膜，在电器、电子、石油、医药等行业中可用于电容器的防潮处理，陶瓷多孔材料的浸渍，石油仪器的防护涂敷，用作QM型心脏起搏器的保护材料，有机硅改性聚氨酯涂料等。 有机硅树脂： 有机硅树脂是高度交联的网状结构的聚有机硅氧烷，通常是用甲基三氯硅烷、二甲基二氯硅烷、苯基三氯硅烷、二苯基二氯硅烷或甲基苯基二氯硅烷的各种混合物，在有机溶剂如甲苯存在下，在较低温度下加水分解，得到酸性水解物。水解的初始产物是环状的、线型的和交联聚合物的混合物，通常还含有相当多的羟基。水解物经水洗除去酸，中性的初缩聚体于空气中热氧化或在催化剂存在下进一步缩聚，最后形成高度交联的立体网络结构。有机硅树脂具有良好的性能，其与一般油基树脂的性能比较见下表。 有机硅树脂涂料： ?“呼吸”性有机硅防水涂料
墙体材料吸收水分会对墙体本身造成严重破坏，墙体内水分需要借助一个畅通的通道以水蒸气的形式从墙体材料中挥发。因此，降低建筑材料的吸水率，赋予外墙材料“呼吸”功能，是提高建筑物装饰、防水性能的重要途径。有机硅涂料以带有一定反应活性基团的有机聚硅氧烷为主要成膜物，其主链结构具有较强的化学亲和力，且大分子上的少量活性基团在成膜过程中与硅酸盐基材中的羟基反应。因该涂料未封闭毛细管通道，基材内部的水分能够及时向外扩散，保证基材具有良好的“呼吸”功能，该涂料可用于高档建筑物的外墙防护。用有机硅树脂在建筑物表面形成一层膜材料，可有效提高建筑物表面的耐候性能（耐风蚀性能、耐雨水浸泡及耐酸雨侵蚀能力），对高档建筑特别是古建筑保护具有一定的实际应用价值。 ?有机硅弹性装饰涂料 有机硅乳胶弹性装饰涂料是在丙烯酸树脂中引入有机硅键，聚合成新型成膜物质。有机硅的加入提高了丙烯酸树脂的耐候性和耐久性，涂膜延伸率达到300%-700%，掩盖墙面微小裂纹，提高了涂料涂层的装饰功能。一般采用多步乳液聚合法制备成复合聚合物乳胶液，其中心为硬树脂。同普通胶渣比，涂膜的弹性和耐水性更好，光泽和硬度更高，耐沾污性也相当高，是一种很有发展前途的功能性涂料。反应性硅乳胶溶液由其生胶、交联剂及催化剂在一定条件下聚合而成，该溶液失水后能在常温下进行交联反应，形成具有网状结构的硅乳胶整体薄膜。 有机硅弹性乳胶建筑装饰涂料，操作简便易控制，产品性能稳定，具有良好的粘结性、耐老化性、耐候性、不透水性和伸缩性，适应不良因素引起的墙面开裂和季节性台风、雨水压力的渗透。 ?弹塑性有机硅“三防”涂料 在目前所有“三防”涂料中，弹塑性有机硅“三防”涂料的综合性能最好，具有可室温或低温固化、施工方便的特点。固化后的涂层既有橡胶的柔韧性，又有平滑透明的表面，并具有耐高低温冲击、高频介电性能好、“三防”性能出色等优点，可满足整机高、低频段及混合电路的保护涂敷。 该涂料是线型聚硅氧烷和有机硅树脂的嵌段共聚物，采用线型聚硅氧烷在催化剂作用下与不同有机硅单体在溶剂存在下共缩聚而制得。它是一种树脂含量为50%-60%的二甲苯溶液，在室温下储存稳定性好，加入催干剂后可在室温下固化成膜，在电器、电子、石油、医药等行业中可用于电容器的防潮处理，陶瓷多孔材料的浸渍，石油仪器的防护涂敷，用作QM型心脏起搏器的保护材料等。由于其良好的透明性、抗尘性、耐大气老化、耐紫外线老化等性能，还是太阳能电池进行外玻璃封装的理想材料。 有机硅树脂涂料施工： ①基层处理：基层表面要求平整，不允许有凹凸不平起砂等现象。 ②接缝处理：如屋面有3mm以上裂纹、应填密封材料，然后再涂刮涂层。 ③涂刮涂层：施工可采用滚、刮、涂、刷均可以，一般涂刮3-4道，每道涂刮参考用量0.8-1.0Kg/m2。 ④涂膜总厚度在1.5mm以上，每涂间隔时间为2-12h(具体视天气情况而定)。涂料中间可加1-2层玻纤布或其它胎体材料。
有机硅耐高温漆，又称耐高温油漆，高温漆，耐热漆，分有机硅和无机硅耐高温漆系列.耐高温漆,顾名思义，就是能经受高温氧化和其它介质腐蚀的油漆。涂料行业的高温一般在100℃-800℃之间，要求油漆在上述环境中能够达到稳定的物理性能（不脱落，不起泡，不开裂，不粉化，无锈蚀，允许有轻微变色）。 用途： 广泛应用于高炉、热风炉内外壁、烟囱、烟道、烘道、排气管、高温热气管道、加热炉、热交换器以及其它非金属和金属表面高温防腐保护。 性能指标： 项目指标检验方法 漆膜外观黑色无光、漆膜平整 GB/T1729 粘度（涂—4杯）S 20－35 GB/T1723 干燥时间表干25℃，h ≤ 0.5 GB/T1728 半硬25℃，h ≤ 24 烘干200℃，h ≤ 0.5 冲击强度cm 50 GB/T1732 柔韧性mm ≤ 1 GB/T1731 附着力级≤ 2 GB/T1720 光泽半光或无光 耐热性（800℃，24h）涂膜完整，允许轻微变色 GB/T1735 施工工艺：
（1）前处理：基材表面必须采用喷砂外理，达Sa2.5级； （2）用稀释剂擦洗工件表面； （3）用专用配套稀释剂调节涂料粘度，稀释剂采用专用稀释剂，用量大致为：无气喷涂——约5%（以涂料重量计）；空气喷涂——约15－20%（以涂料重量计）；刷涂——约10－15%（以涂料重量计）； （4）施工方法：无气喷涂、空气喷涂或刷涂。注意：施工时底材温度必须高于露点以上3℃，但不得高于60℃； （5）涂料固化：施涂完毕，常温自然固化后投入使用或室温干燥0.5－1.0小时，然后置于180－200℃烘箱中烘烤0. 5小时，取出降温待用。 其它施工参数密度——约1.08g/cm3； 干膜厚度（一道）25um；湿膜厚度56 um； 闪点－27℃； 涂覆用量－－120 g/m2； 涂装间隔时间：8－24小时/25℃以下，4－8小时/25℃以上。 涂料贮存期：6个月。超过此期限，经检验合格仍可使用。
无溶剂水晶清漆 MOSIL SF 167 MOSIL SF 167 无溶剂水晶清漆是一种不含溶剂的环境友好型单组份空气干燥涂料，该产品漆膜对金属和玻璃底材表面及环氧或聚氨酯面漆表面具有良好的附着力，可常温（25℃）干燥或低温烘干，它可以单独使用，也可以在其它面漆表面上施工； MOSIL SF 167 无溶剂水晶清漆适用于高速列车（动车）以提高耐沾污、抗石击、抗风沙等；汽车面漆表面提高耐刮划、耐沾污；手持电子产品（手机和笔记本电脑等）表面提高耐磨性，抗划伤、抗指纹等。 （穿戴好合适的防护用具） 采用传统的空气喷涂能得到非常好的涂膜，直接喷涂，无需调漆，喷涂1-2道，施工干膜厚要求达到5-10微米（0.2- 0.4 mils ）。 在天气良好的时候或环境温度和湿度可以控制的条件下施工，空气温度和工件表面温度在50°F （10℃）以上，最适宜的温度条件是25-30℃，湿度50-75%。 清洗干净。直到重新开始工作时才可以开启压缩空气，为避免管道和喷枪堵塞，必要时用无水乙醇清洗。 MOSIL SF 167 无溶剂水晶清漆不能与其他涂料混合使用，取用开启包装时必须 检查包装口是否密闭完整，用多少取多少，每次取用移出涂料后，要第一时间盖紧包装口，避免涂料长时间与空气接触影响涂料稳定。 温度在 23℃/ 74°F 、湿度在50~75%下干燥的时间： 指触干： 40 分钟 可取用： 4小时以上 实干： 7天 重涂： 2小时至3天，3天以上要用2000目以上砂纸打磨； 强制干燥： 80℃（工件表面）×30分钟（保持），冷却至常温。 产品描叙 应用和装备 涂料混合 干燥
无溶剂水晶清漆 MOSIL SF 167 无色或浅黄色， 70~95% /60°反射角。 为得到满意的涂装效果，好的表面前处理是最基本的要求，在涂装前必须用溶剂或清洁剂以及其它有效方法将底材表面清洁和干燥，去掉所有油迹、油脂、霉菌、疏松的涂料残渣或其它污染物。 对于表面要求： 铁系金属表面：①进行规范的化学前处理（脱脂、磷化、干燥）后喷涂，②进行物理前处理，彻底清洁，喷砂或砂布打磨处理，脱脂、干燥，然后喷涂该涂料； 铝材和镀锌板表面：彻底清洁，磷酸或铬酸处理，然后喷涂该涂料； 聚氨酯或环氧面漆表面：必须先清洁脱脂后打磨干燥，用水砂纸打磨，先用粗的（400-1000#），后用细的（2000-3000#等），再喷涂该涂料； 玻璃表面：彻底清除油脂和污物，然后喷涂该涂料; 所有基材在喷涂前要确保干净、干燥，必要时基材要预热后再涂装。 其它材料，请与莫尔技术人员联系。 喷涂道数： 1-2道，干膜厚度5-10微米（0.2- 0.4 mils ） 理论涂覆量： 40-100平方米/公斤，干膜厚度5微米（0.2mil ） 规格： 20公斤/塑料桶， 保存期限： 半年（ 自生产日期开始， 20℃/ 70°F 条件下） MOSIL SF 167 无溶剂水晶清漆的存储必须适合当地针对易燃物品的法规，存储于阴凉、干燥、通风、受控、温度在5-35℃，避免阳光直射，避免潮湿和雨水的场所，所有未混合的物品一直保持未被开启状态。 如果MOSIL SF 167 无溶剂水晶清漆的存储在上述条件下未开封，保质期从生产之日算起至少6个月。 颜色和光泽 表面处理 涂覆量 存储和处理

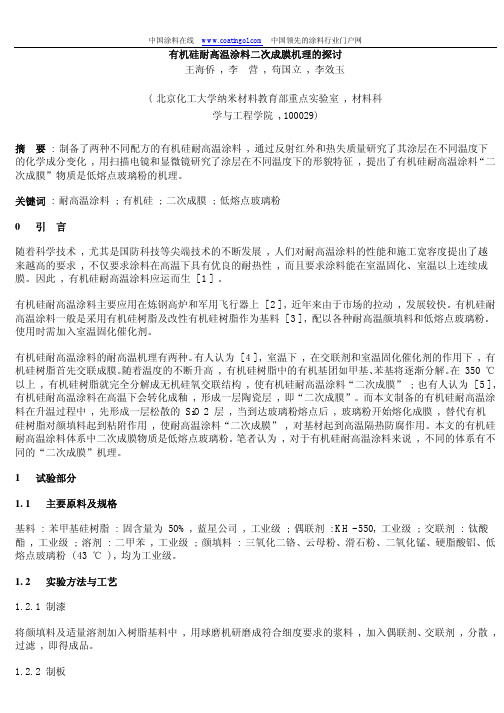

有机硅耐高温涂料的研究 摘要:以两种通用牌号的有机硅树脂为基料，制备出一种能耐700℃的高温涂料，并对低熔点玻璃粉、滑石粉、铝粉和硅烷偶联剂在有机硅耐高温涂料中的作用机理以及对涂料性能的影响进行了讨论。试验发现，有机硅树脂、低熔点玻璃粉、铝粉、滑石粉、硅烷偶联剂质量分别为30~50g,20~ 30g,1.5~ 6.0g,10g和1.5g时涂层性能最佳。 耐高温涂料应用广泛，在高炉、焦炉、烧结机等设备的外表面抗氧化保护中起着重要的作用另外，石油精制炉、铝精炼炉、发动机排气系统、农机、摩托车的消声器等都长期在很高的温度下工作，高温腐蚀严重，也需要采用耐高温涂料加以保护。据报道，目前国外已研制出最高耐1427 °C的耐高温涂料。但我国这方面的研究较弱，能耐700℃高温涂料的报道较少。目前这方面的产品主要依靠进口，每年消耗大量外汇。有机硅高温涂料是耐高温涂料的一个主要品种。它通常是以有机硅树脂为基料，配以各种耐高温颜填料制得。毫无疑问，有机硅树脂的种类和基本特性对涂料的耐高温性能有着非常大的影响，除此之外，颜填料的选择和配方优化也会影响涂料的性能。目前文献报道基本是侧重于有机硅树脂的合成改性，而忽视了各种高温颜填料、助剂的作用。本论文则以两种通用牌号的有机硅树脂为基料，系统地研究了各种耐高温颜填料与有机硅树脂的复配作用，通过配方的优选，制备了一种能耐700℃的高温涂料，并讨论了颜填料的具体作用和合适配比。
1试验部分 1. 1实验原料 苯甲基硅树脂，固体质量分数50%，中国蓝星公司，工业品;硅酮树脂sn-330，固体质量分数50%，台湾德千公司;硅烷偶联剂、酞酸酷均为工业品;三氧化二铬、云母粉、滑石粉、硬脂酸铝、偏硼酸钡、瓷土、铝粉、低熔点玻璃粉均为工业级。 1. 2实验方法 1. 2. 1制漆将经过筛选的颜填料、增强剂、添加剂及适量溶剂，加入树脂基料中，用球磨机研磨成符合细度要求的漆浆。 1.2.2制板将上述漆浆刷涂到经处理过的马口铁板或钢板上，晾干备用。 1.2.3高温处理将上述刷涂有耐高温涂料的马口铁板或钢板置于箱式电炉中，采用程序升温的方法升温至一定温度，取出并冷却至室温后，进行性能测试和分析。 1. 3性能测试 1. 3. 1热性能检测方法①耐热性能参照日本相关标准，将试片于180℃烘烤2h后，放入电位差计核对的恒温箱式电炉中，按5 °C /min升高温度，随炉温到实验要求温度开始计时，试样经过持续高温后，取出，冷至室温( 25℃)，用放大镜观察涂层表面状况，如无龟裂、脱落现象，即说明涂层耐热性能良好。图令热交变性能参照企业标准，将试片随炉升温到预定温度，经过一段时间高温后，取出，冷至室温( 25℃)，观察试片表面状况，反复多个周期直至涂层破坏。
有机硅防水涂料施工工艺 一、编制依据 1、《屋面工程技术规范》国家标准（GB50345-2012） 2、《屋面工程防水质量验收规范》（GB50207-2012） 二、工程概况 工程名称： XX工程 选用材料：有机硅防水涂料、无纺布 施工部位：屋面 三、材料特点 1、具有独特防水性、高弹性和整体性，涂膜连续无任何接缝。 2、耐高温、耐低温，良好的抗老化性。 3、对水泥砂浆、混凝土基体、木材、陶瓷、玻璃等建筑材料有很好的粘结性、渗透性。 4、延伸率好，抗紫外线能力优异。 5、无毒、无味，无污染，绿色环保。 6、色彩悦目，美化环境。 7、单组分，水溶性，滚涂、喷涂皆可。 8、安全可靠、操作简单、施工方便，缩短工期。 四、施工准备 有机硅防水涂料施工条件： 1、有机硅防水涂料必须经过现场复试检测，不合格材料不得施工； 2、材料必须密封储存于阴凉干燥处，严禁与水接触； 3、配备必要的足够的施工工具，组织好劳动力安排； 4、基层应有足够的强度，坚实、平整、不起砂； 5、基层表面的灰尘、油污、颗粒等杂物应清理干净； 五、施工工艺 （一）有机硅防水涂料施工流程： 铲除起皮脱落部位→基层清理→修补砖缝及起皮脱落部位→细部附加层施工→涂刷第一遍有机硅防水涂料→细部附加处理→铺贴无纺布→涂刷第二遍有
机硅防水涂料→涂刷第三遍有机硅防水涂料→涂刷第四遍有机硅防水涂料→水 泥砂浆保护层→防水层验收 （二）有机硅防水涂料施工操作要点： a、铲除起皮脱落部位、基层清理 铲除起皮脱落部位，随后将基层清扫干净，不得有浮尘、杂物，不得有明水。 b、修补砖缝及起皮脱落部位 大面积涂刷前，先用有机硅防水涂料将砖缝及起皮脱落部位修补。 c、细部附加处理 管根、阴阳和出入口等容易发生漏水的薄弱部位应增加一层加筋布加强处 理。首先用橡胶刮板或油漆刷厚度均匀地涂刷一遍有机硅防水涂料，并立即粘贴加筋布进行加筋增强处理。加筋布粘贴时，应用漆刷摊压平整，与下层涂料贴合紧密，搭接宽度100mm，表面再涂刷一至三层涂料，使其达到设计要求的厚度。 （三）第一遍涂料施工、铺贴无纺布： 在涂膜第一遍前先将有机硅防水涂料搅拌均匀，用橡胶刮板或油漆刷涂刮在基层表面薄涂一遍，然后在第一遍涂膜施工,涂刮厚度要均匀一致，且表面平整。待第一遍涂料表干后，及时铺贴无纺布。 （四）第二遍涂料施工： 然后，再按上述配方和方法涂刮第二遍涂料，每一次的涂刮方向应与上一遍涂刮方向相垂直，涂刮量仍与第一遍相同。 （五）第三、四遍涂料施工： 待第二遍涂膜表干后，用同样的方法进行第三、四遍涂料施工。最终防水层厚度达到1.5mm厚或设计要求。 （六）水泥砂浆保护层 1.洒水湿润：抹保护层水泥砂浆前，应适当洒水湿润基层表面，主要是利于基层与保护层的结合，但不可洒水过量，以免影响保护层表面的干燥，保护层能牢固结合为度。 2.铺装水泥砂浆：按分格块装灰、铺平，用刮板刮平，找坡后用木抹子搓平，铁抹子压光。待浮水沉失后，人踏上去有脚印但不下陷为度，再用铁抹子压第二遍即可交活。保护层水泥砂浆一般配合比为1：3，厚度为3-4公分。
有机硅耐高温面漆 产品简介由改性有机硅树脂与耐热颜料或铝粉组成的耐热涂料 产品特性 ■极好的耐热性 ■极好的耐候性 ■良好的施工性能 基本数据 颜色铁红、银色、黑 光泽半光 混合比率单组份 固体份34-57% 涂装膜厚干膜：20 μm/道湿膜：70 μm/道 耗漆量理论值0.06 kg/m/220 μm（由于实际施工时的涂装环境、涂装方法、 涂装技术、表面状况及结构、形状的不同，损耗率也就会有很大的 不同） 储存 储存温度0℃——40℃ 储存期限6个月 闪点25 ℃ 施工数据 施工方法无气喷涂、空气喷涂、刷涂及辊涂 喷嘴尺寸0.013-0.017 无气喷涂出口压力100-150 kg/cm2 稀释量0-10% 稀释剂有机硅耐高温稀释剂 施工温度5℃——40℃
干燥时间~涂装间隔 自燃干燥1小时（20℃）20 μm 重涂间隔12小时以上（20℃） 涂装粘度（秒NK2#20℃）17-23秒 表面处理●喷砂处理将钢铁表面除锈到SIS Sa2.5级后直接涂装或涂在耐 热底漆上 ●用清水冲去盐份及其它水溶性物质，用空气吹扫灰尘 ●依照 SSPC-SPI 溶剂清洗标准除去油脂 ●除去焊接飞溅并处理焊缝、毛刺使其光顺 ●施工前确认表面清洁干燥 施工环境在温度持续低于5℃、湿度大于85%的场合或通风不良的情况下避 免施工，钢板的温度高于露点温度3℃以上 在夏天，阳光暴晒下时，重涂应该在5天内完成，超过5天打磨表 面保证附着力 保养期20℃七天以上 容量主漆20Kg 安全事项●避免油漆接触皮肤和眼睛 ●如果油漆接触到皮肤，应用温水以及适当清洗剂清洗，如果油 漆接触到眼睛，应用大量水冲洗并立即就医 ●保证良好的通风 ●涂料中含有可燃物质，请远离火花禁止在临近地区吸烟 ●火灾时，使用二氧化碳气体、泡沫、和粉末灭火机 ●作业前，请参阅《安全卫生注意事项》 说明以上数据是根据实验和施工经验所得，鉴于产品使用条件非我方所 能控制，产品使用众多影响因素，因此我们只对产品品质作出保 证
有机硅涂料（silicone coating） Research progress of organosilicon coatings Silicone is the first widely used elements of the organic polymer compound, has excellent performances due to its unique chemical structure, widely used in various fields of national economy, but also plays an important role in the paint industry. Silicone coatings are organosilicon polymer and silicone modified polymer as main film coating material, it has excellent heat resistance, electrical insulation, corona resistance, radiation resistance, moisture resistance and weather resistance, stain resistance, monk water and chemical corrosion resistance and other properties, in recent years in the improvement and application performance of the products have been the rapid development of. 1 silicone resin coating made of organic silicon resin film material, mainly heat-resistant, weather resistant silicone anti-corrosion coating, scratch resistant transparent silicone coating, release and moisture-proof coatings and radiation resistant coatings and other varieties. Coating with silicone resin with three methyl chlorosilane (CH3 SiCl3), two methyl two chloro silane [(CH3) 2SiCl2], three (C6H5SiCL3) phenyl chlorosilane, two phenyl chlorosilane two [(C6H5) 2SiCl2] and methyl phenyl chlorosilane CHO two (C6H5) SiCl2 as raw materials for hydrolysis polycondensation prepared. The effect of monomer structure, number and proportion of functional groups on properties of coatings is very important. The types of organic groups connected on silicon atoms also affect the properties of resins. Different
耐高温涂料应用广泛,在高炉、焦炉、烧结机等设备的外表面抗氧化保护中起着重要的作用。另外,石油精制炉、铝精炼炉、发动机排气系统、农机、摩托车的消声器等都长期在很高的温度下工作,高温腐蚀严重, 也需要采用耐高温涂料加以保护。据报道,目前已研制出最高耐1427 ℃的耐高温涂料。有机硅高温涂料是耐高温涂料的一个主要品种。它通常是以有机硅树脂为基料,配以各种耐高温颜填料制得。毫无疑问,有机硅树脂的种类和基本特性对涂料的耐高温性能有着非常大的影响,除此之外,颜填料的选择和配方优化也会影响涂料的性能。目前文献报道基本是侧重于有机硅树脂的合成改性,而忽视了各种高温颜填料、助剂的作用。本论文则以两种通用牌号的有机硅树脂为基料,系统地研究了各种耐高温颜填料与有机硅树脂的复配作用,通过配方的优选,制备了一种能耐700 ℃的高温涂料,并讨论了颜填料的具体作用和合适配比。 1 试验部分 1.1 实验原料 苯甲基硅树脂,固体质量分数50 % , 工业品; 硅酮树脂sn-330 , 固体质量分数50 % ,硅烷偶联剂、酞酸酯均为工业品;三氧化二铬、云母粉、滑石粉、硬脂酸铝、偏硼酸钡、瓷土、铝粉、低熔点玻璃粉均为工业级。 1.2 实验方法 1.2.1 制漆将经过筛选的颜填料、增强剂、添加剂及适量溶剂,加入树脂基料中,用球磨机研磨成符合细度要求的漆浆。 1.2.2 制板将上述漆浆刷涂到经处理过的马口铁板或钢板上,晾干备用。 1.2.3 高温处理将上述刷涂有耐高温涂料的马口铁板或钢板置于箱式电炉中,采用程序升温的方法升温至一定温度,取出并冷却至室温后,进行性能测试和分析。 1.3 性能测试 1.3.1 热性能检测方法①耐热性能将试片于180 ℃烘烤2 h 后,放入电位差计核对的恒温箱式电炉中,按5 ℃/ min 升高温度,随炉温到实验要求温度开始计时,试样经过持续高温后,取出,冷至室温
