视频监控系统安装与调试

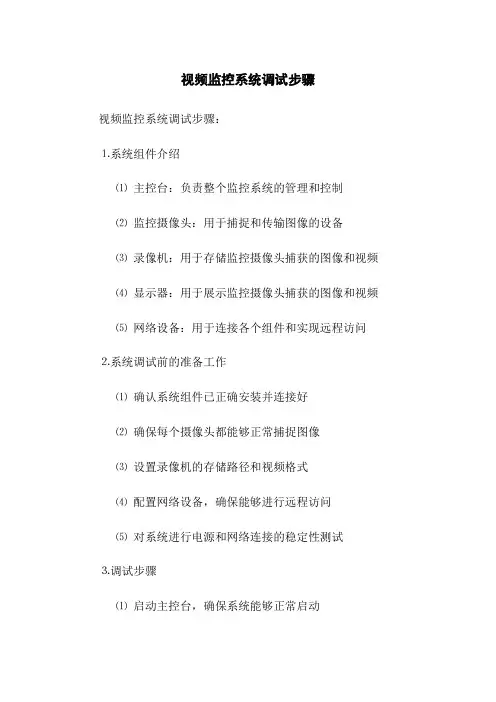

视频监控系统调试步骤视频监控系统调试步骤：⒈系统组件介绍⑴主控台：负责整个监控系统的管理和控制⑵监控摄像头：用于捕捉和传输图像的设备⑶录像机：用于存储监控摄像头捕获的图像和视频⑷显示器：用于展示监控摄像头捕获的图像和视频⑸网络设备：用于连接各个组件和实现远程访问⒉系统调试前的准备工作⑴确认系统组件已正确安装并连接好⑵确保每个摄像头都能够正常捕捉图像⑶设置录像机的存储路径和视频格式⑷配置网络设备，确保能够进行远程访问⑸对系统进行电源和网络连接的稳定性测试⒊调试步骤⑴启动主控台，确保系统能够正常启动⑵进入监控摄像头配置界面，逐个配置摄像头的参数，包括分辨率、帧率等⑶测试每个摄像头，确保能够正常捕捉图像并传输给主控台⑷配置录像机，设置存储路径和录制模式（手动、定时、动态检测等）⑸测试录像机的录制功能，确保能够正常录制并保存视频文件⑹配置显示器，设置显示布局和分辨率⑺测试显示器，确保能够正常显示监控摄像头捕捉的图像和视频⑻配置网络设备，设置网络参数和远程访问权限⑼测试远程访问功能，确保能够通过外部网络访问监控系统⒋系统调试后的工作⑴检查系统整体运行情况，确保各个组件之间的协调工作⑵优化摄像头的布局和参数，确保监控全面且清晰⑶定期检查录像机的存储空间，及时备份和清理不必要的视频文件⑷更新系统软件和固件，确保系统安全性和稳定性⑸定期进行系统维护，如清理摄像头镜头、检查网络连接等附件：- 系统组件安装图示- 系统网络拓扑图- 调试记录表格法律名词及注释：⒈隐私保护：指对个人信息的收集、存储和使用进行限制和保护的法律原则。

⒉监控合规：指监控行为必须符合相关法律和规范的要求。

⒊数据保护：指对个人数据进行保护和限制使用的法律机制。

视频监控系统的安装与调试视频监控系统的安装与调试一、引言近年来，随着社会的发展和技术的进步，视频监控系统在各个领域得到了广泛的应用。

本文档旨在介绍视频监控系统的安装与调试方法，以保证视频监控系统的正常运行和有效监控。

二、系统准备⒈硬件设备准备⑴摄像头：选择合适的摄像头，根据监控场景的需求确定分辨率和镜头类型。

⑵视频录像机（NVR/DVR）：选购合适的视频录像机，根据摄像头的数量和需求选择合适的通道数。

⑶显示器：准备一台显示器用于查看监控画面。

⑷网络设备：准备合适的交换机或路由器用于建立网络连接。

⑸电源供应：确保摄像头和视频录像机都有稳定的电源供应。

⒉软件准备⑴视频监控系统软件：根据需要选择合适的视频监控系统软件，并在计算机上进行安装。

⑵操作系统：确保计算机上已安装合适的操作系统，以支持视频监控系统软件的正常运行。

三、系统安装⒈安装摄像头⑴摄像头位置选择：根据需要选择合适的位置安装摄像头，避免遮挡和防止被干扰。

⑵固定摄像头：使用合适的支架将摄像头固定在所选择的位置上。

⑶接线连接：根据摄像头的接口类型，将摄像头与视频录像机或网络设备进行正确的接线连接。

⒉安装视频录像机⑴安装硬盘：确认硬盘的正确安装并连接到视频录像机。

⑵网络连接：使用网线将视频录像机与计算机或交换机进行连接。

⑶电源连接：将视频录像机与电源进行连接，并确保电源供应的稳定性。

⒊安装显示器⑴连接显示器：使用合适的接口将显示器与视频录像机进行连接。

⑵配置显示器：根据需要设置显示器的显示分辨率和其他参数。

四、系统调试⒈配置视频监控系统软件⑴安装驱动程序：根据厂商提供的说明，安装摄像头、视频录像机等设备的驱动程序。

⑵添加设备：在视频监控系统软件中添加设备，确保设备的识别和连接正常。

⒉设置视频监控参数⑴视频分辨率：根据需求设置摄像头的视频分辨率，确保得到清晰的监控画面。

⑵录像设置：根据需求设置录像的时长、存储位置等参数。

⑶报警设置：设置报警触发条件和报警方式，以实现有效的监控和预警功能。

引言：视频监控系统是现代化社会不可或缺的重要设备，它广泛应用于各个领域。

为了确保视频监控系统能够正常运行，必须进行调试，将其性能优化到最佳状态。

本文将介绍视频监控系统调试方案的具体内容，以便工程师们能够有针对性地调试系统，提高其性能和效率。

概述：视频监控系统调试方案分为五个大点：设备调试、网络调试、视图调试、报警配置和图像质量调试。

这些步骤将帮助工程师们全面了解并调试系统的不同方面，确保其正常运行和准确传输图像数据。

正文：一、设备调试1.安装和连接设备：正确安装和连接摄像头、录像机、显示器和其他相关设备，确保其稳定工作。

2.设备参数设置：根据实际需求，设定设备的分辨率、帧率、同时录制通道数等参数。

3.设备功能测试：测试设备的不同功能，如红外夜视、移动侦测、遮挡报警等，确保其正常工作。

4.设备联动设置：配置设备之间的联动关系，如报警触发摄像头自动录像、触发门禁等。

二、网络调试1.网络设置：为视频监控系统分配一个独立的IP地址，并设置网络参数，确保设备能够互相通信。

2.网络带宽测试：测试网络的带宽和稳定性，确保系统能够稳定传输图像数据。

3.网络防火墙设置：配置网络防火墙，确保系统能够安全传输数据，并防止未经授权的访问。

三、视图调试1.视图设置：创建监控画面的布局和显示方式，包括分屏、轮巡、全屏等。

2.视图调整：调整监控画面的亮度、对比度、饱和度等参数，确保图像质量清晰。

3.画面布局：根据实际需求，调整监控画面的布局，使其更加合理和方便查看。

4.预置位设置：设置预置位，以便快速切换到指定的监控位置，并设置自动巡航功能。

四、报警配置1.报警触发设置：配置设备的报警输入和输出，设置报警触发条件和动作，如触发报警声音、短信通知等。

2.报警联动设置：将报警设备与监控设备进行联动，如报警触发录像、报警触发云台自动跟踪等。

3.报警事件记录：设置报警事件的记录方式和存储位置，方便后续查看和回放分析。

五、图像质量调试1.视频编码设置：根据实际需求，选择合适的视频编码方式，如H.264、H.265等，并设置合适的视频码率和压缩率。

视频监控系统安装与调试在当今社会，视频监控系统已经成为保障安全、管理秩序的重要手段。

无论是家庭、企业还是公共场所，都离不开它的身影。

一个有效的视频监控系统不仅能够实时监控现场情况，还能为后续的调查和分析提供有力的证据。

下面，我们就来详细了解一下视频监控系统的安装与调试。

一、安装前的准备工作在安装视频监控系统之前，需要进行一系列的准备工作，以确保安装过程的顺利进行和系统的正常运行。

1、确定监控需求首先要明确监控的区域、目的和重点。

例如，家庭监控可能主要关注门口、窗户和客厅等区域，以防止入侵和保障家人安全；企业监控可能需要覆盖生产车间、仓库、办公室等场所，用于监督生产流程、防止盗窃和管理员工行为。

2、选择合适的设备根据监控需求，选择合适的摄像头、录像机、存储设备、显示器等。

摄像头的类型有很多，如枪式摄像机、半球摄像机、球型摄像机等，每种类型都有其特点和适用场景。

录像机的选择要考虑存储容量、录像质量和支持的摄像头数量等因素。

存储设备可以是硬盘录像机（DVR）、网络录像机（NVR）或云存储，要根据实际情况选择合适的存储方式。

显示器则要根据监控画面的数量和分辨率来确定尺寸和清晰度。

3、规划布线合理的布线是保证监控系统稳定运行的关键。

要考虑电源线和数据线的走向，尽量避免与其他线路交叉和干扰。

如果是有线监控系统，要确定线槽或线管的铺设路径；如果是无线监控系统，要测试信号强度和稳定性，确保覆盖范围满足需求。

4、准备安装工具和材料安装视频监控系统需要用到一些工具和材料，如螺丝刀、钳子、电钻、膨胀螺丝、网线、电源线等。

在安装前要确保这些工具和材料齐全，并检查其质量和安全性。

二、设备的安装1、摄像头的安装摄像头的安装位置要根据监控需求和视角来确定。

一般来说，摄像头应该安装在高处，以获得更广阔的视野，同时要避免被遮挡。

安装时要使用膨胀螺丝将摄像头固定在墙壁或天花板上，确保其牢固稳定。

对于室外摄像头，还要考虑防水和防雷措施。

视频监控系统的安装与系统调试在当今社会，视频监控系统已经成为保障安全、维护秩序的重要手段。

无论是企业、学校、公共场所还是家庭，都可能会安装视频监控系统。

那么，如何正确地安装和调试这样一个系统呢？下面就来详细介绍一下。

一、视频监控系统的组成要安装和调试视频监控系统，首先需要了解它的组成部分。

一般来说，一个完整的视频监控系统包括以下几个主要部分：1、摄像头摄像头是视频监控系统的“眼睛”，负责采集图像信息。

摄像头的种类繁多，常见的有枪式摄像头、半球形摄像头、球型摄像头等。

不同类型的摄像头适用于不同的场景，比如枪式摄像头适合安装在室外，半球形摄像头则更适合室内使用。

2、传输线路传输线路用于将摄像头采集到的图像信号传输到监控中心。

常见的传输方式有有线传输和无线传输。

有线传输包括同轴电缆、双绞线和光纤等，无线传输则主要通过 WiFi 等无线网络实现。

3、存储设备存储设备用于保存摄像头采集到的视频数据。

常见的存储设备有硬盘录像机（DVR）和网络视频录像机（NVR）。

DVR 适用于模拟摄像头，NVR 则适用于网络摄像头。

4、监控显示器监控显示器用于显示摄像头采集到的图像，以便监控人员实时查看。

显示器的尺寸和分辨率可以根据实际需求选择。

5、控制设备控制设备包括键盘、鼠标等，用于对摄像头进行控制，如调整摄像头的角度、焦距等。

二、视频监控系统的安装1、确定安装位置在安装摄像头之前，需要根据监控的需求确定摄像头的安装位置。

一般来说，摄像头应该安装在能够覆盖监控区域、视角良好、不易被遮挡的位置。

例如，在企业门口，应该安装在能够清晰拍摄到进出人员和车辆的位置；在室内，应该安装在角落或通道等关键位置。

2、安装摄像头确定好安装位置后，就可以安装摄像头了。

如果是安装枪式摄像头，需要先安装支架，然后将摄像头固定在支架上。

如果是半球形摄像头，可以直接安装在天花板上。

安装时要注意摄像头的方向和角度，确保能够拍摄到需要监控的区域。

3、铺设传输线路如果采用有线传输方式，需要铺设传输线路。

视频监控系统设备安装与调试（一）任务1：参观视频监控系统应用场所1.1.1任务目标通过参观调研视频监控系统应用场所，理解视频监控系统功能、基本组成原理和系统的类型；理解组成设备功能、分类和选型原则。

为学校视频监控系统建设获取必要信息。

1.1.2任务内容1．多媒体介绍：介绍实训室监控系统的功能和组成设备；2．参观智能化楼宇弱电系统综合实训室；3．参观智能化楼宇弱电系统分项实训室，近距离观察各种监控设备；1.1.3知识点1．视频监控系统功能和发展（1）视频安防监控系统（VSCS：video surveillance&control system）利用视频技术探测、监视设防区域并实时显示、记录现场图像的电子系统或网络。

视频安防监控系统，不同于一般的工业电视或民用闭路电视（CCTV）系统。

它是特指用于安全防范的目的，通过对监视区域进行视频探测、视频监视、控制、图像显示、记录和回放的视频信息系统或网络。

主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达到及时处理目的。

视频安防监控系统通过遥控摄像机及其辅助设备（镜头、云台等），直接观察被监视场所的情况，同时可以把被监视场所的情况进行同步录象。

集成了预防、监视、控制取证和管理等功能，从逻辑上可分为：前端、传输、控制和显示记录四部分。

（2）视频安防监控系统的发展视频安防监控系统发展经过了三个阶段：全模拟视频监控阶段、模拟数字混合监控阶段和全数字化的网络监控阶段，目前正向数字化、网络化、智能化方向发展。

1）全模拟视频监控方式：是第一代监控系统。

优点：视音频信号的采集、传输、存储均为模拟形式，图像质量高；技术成熟，系统功能强大、完善。

缺点：只能在本地监控中心观看小范围的监控图像，与信息系统无法交换数据，监控仅限于监控中心，应用的灵活性较差，不易扩展。

系统主要由摄像机、视频矩阵、监视器和录像机组成，摄像机采集模拟信号直接以模拟方式近距离传输，传输界质主要采用专用的同轴电缆。

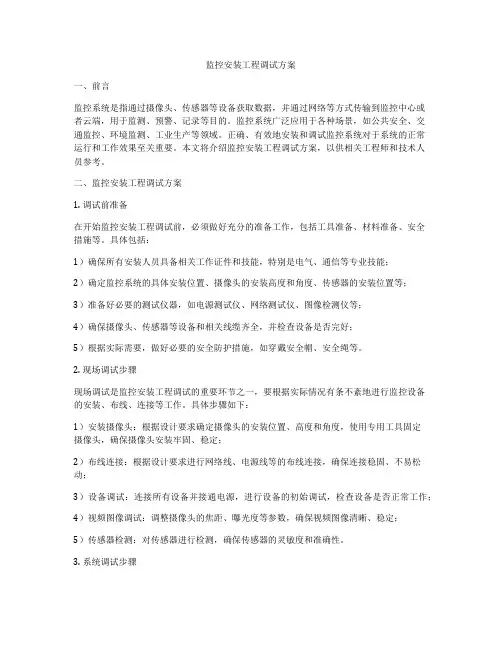

监控安装工程调试方案一、前言监控系统是指通过摄像头、传感器等设备获取数据，并通过网络等方式传输到监控中心或者云端，用于监测、预警、记录等目的。

监控系统广泛应用于各种场景，如公共安全、交通监控、环境监测、工业生产等领域。

正确、有效地安装和调试监控系统对于系统的正常运行和工作效果至关重要。

本文将介绍监控安装工程调试方案，以供相关工程师和技术人员参考。

二、监控安装工程调试方案1. 调试前准备在开始监控安装工程调试前，必须做好充分的准备工作，包括工具准备、材料准备、安全措施等。

具体包括：1）确保所有安装人员具备相关工作证件和技能，特别是电气、通信等专业技能；2）确定监控系统的具体安装位置、摄像头的安装高度和角度、传感器的安装位置等；3）准备好必要的测试仪器，如电源测试仪、网络测试仪、图像检测仪等；4）确保摄像头、传感器等设备和相关线缆齐全，并检查设备是否完好；5）根据实际需要，做好必要的安全防护措施，如穿戴安全帽、安全绳等。

2. 现场调试步骤现场调试是监控安装工程调试的重要环节之一，要根据实际情况有条不紊地进行监控设备的安装、布线、连接等工作。

具体步骤如下：1）安装摄像头：根据设计要求确定摄像头的安装位置、高度和角度，使用专用工具固定摄像头，确保摄像头安装牢固、稳定；2）布线连接：根据设计要求进行网络线、电源线等的布线连接，确保连接稳固、不易松动；3）设备调试：连接所有设备并接通电源，进行设备的初始调试，检查设备是否正常工作；4）视频图像调试：调整摄像头的焦距、曝光度等参数，确保视频图像清晰、稳定；5）传感器检测：对传感器进行检测，确保传感器的灵敏度和准确性。

3. 系统调试步骤系统调试是监控安装工程调试的最后一个环节，要对整个监控系统进行综合调试和验证，确保系统正常工作。

具体步骤如下：1）网络连接：对所有监控设备进行网络连接设置，确保设备之间能够正常通信；2）系统配置：根据实际需要对监控系统进行配置，如设置摄像头的监控范围、告警参数、录像设置等；3）系统测试：进行系统的综合测试，包括视频监控、传感器检测、网络通信等多个方面；4）故障排除：如果发现系统存在问题，要及时排除故障，确保系统正常工作；5）系统验收：对整个监控系统进行验收测试，确保系统满足设计要求和实际使用需求。

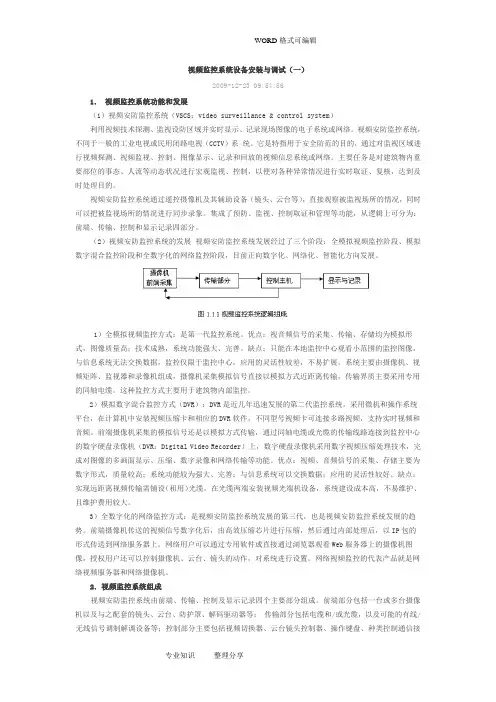

视频监控系统设备安装与调试（一）2009-12-23 09:54:561．视频监控系统功能和发展（1）视频安防监控系统（VSCS：video surveillance & control system）利用视频技术探测、监视设防区域并实时显示、记录现场图像的电子系统或网络。

视频安防监控系统，不同于一般的工业电视或民用闭路电视（CCTV）系统。

它是特指用于安全防范的目的，通过对监视区域进行视频探测、视频监视、控制、图像显示、记录和回放的视频信息系统或网络。

主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达到及时处理目的。

视频安防监控系统通过遥控摄像机及其辅助设备（镜头、云台等），直接观察被监视场所的情况，同时可以把被监视场所的情况进行同步录象。

集成了预防、监视、控制取证和管理等功能，从逻辑上可分为：前端、传输、控制和显示记录四部分。

（2）视频安防监控系统的发展视频安防监控系统发展经过了三个阶段：全模拟视频监控阶段、模拟数字混合监控阶段和全数字化的网络监控阶段，目前正向数字化、网络化、智能化方向发展。

1）全模拟视频监控方式：是第一代监控系统。

优点：视音频信号的采集、传输、存储均为模拟形式，图像质量高；技术成熟，系统功能强大、完善。

缺点：只能在本地监控中心观看小范围的监控图像，与信息系统无法交换数据，监控仅限于监控中心，应用的灵活性较差，不易扩展。

系统主要由摄像机、视频矩阵、监视器和录像机组成，摄像机采集模拟信号直接以模拟方式近距离传输，传输界质主要采用专用的同轴电缆。

这种监控方式主要用于建筑物内部监控。

2）模拟数字混合监控方式（DVR）：DVR是近几年迅速发展的第二代监控系统，采用微机和操作系统平台，在计算机中安装视频压缩卡和相应的DVR软件，不同型号视频卡可连接多路视频，支持实时视频和音频。

前端摄像机采集的模拟信号还是以模拟方式传输，通过同轴电缆或光缆的传输线路连接到监控中心的数字硬盘录像机（DVR：Digital Video Recorder）上，数字硬盘录像机采用数字视频压缩处理技术，完成对图像的多画面显示、压缩、数字录像和网络传输等功能。

视频监控系统安装与调试视频监控系统安装与调试一、系统概述⑴项目背景说明项目的背景和目的，如何满足需求和提高安全性。

⑵系统架构描述系统的整体架构和各个组件之间的关系。

⑶功能模块系统的主要功能模块及其作用。

二、硬件设备准备⑴设备清单列出所需的硬件设备清单，并注明数量、型号和规格要求。

⑵设备安装位置指导安装人员确定每个设备的最佳安装位置，并提供示意图或线路图。

⑶设备安装方法详细说明每个设备的安装步骤和注意事项。

三、软件环境准备⑴操作系统要求确定所需的操作系统及版本，并说明相应的安装要求。

⑵应用软件要求列出所需的应用软件及其版本要求，并提供安装方法。

⑶数据库要求如果系统需要使用数据库，说明所需的数据库及其版本要求，并提供安装和配置指南。

四、系统安装⑴硬件设备安装按照⑶节中的设备安装方法，逐个安装硬件设备。

⑵软件安装根据3节中的软件环境准备，逐个安装所需的软件。

⑶数据库配置如果系统需要使用数据库，按照⑶节中的要求，进行数据库的安装和配置。

⑷系统测试对已经安装好的系统进行初步测试，确保其正常运行。

五、系统调试⑴硬件调试对已安装的硬件设备进行调试，确保其正常工作。

⑵软件调试对已安装的软件进行调试，确保其功能正常。

⑶系统集成测试针对整个系统进行集成测试，确保各个模块协调工作。

六、系统验收⑴验收标准确定系统验收的标准和要求。

⑵验收测试进行系统验收测试，并记录测试结果。

⑶验收报告撰写系统验收报告，并汇总测试结果和意见建议。

七、附件提供相关的附件，如设备清单、安装示意图、线路图等。

八、法律名词及注释解释本文档中涉及的相关法律名词及其注释。

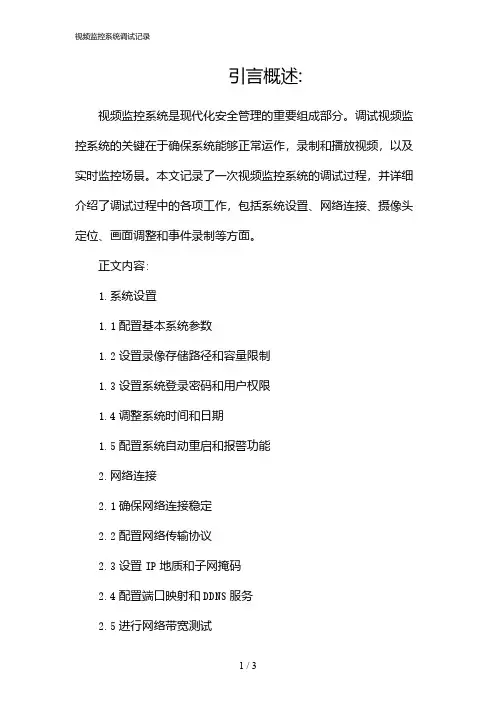

引言概述:视频监控系统是现代化安全管理的重要组成部分。

调试视频监控系统的关键在于确保系统能够正常运作，录制和播放视频，以及实时监控场景。

本文记录了一次视频监控系统的调试过程，并详细介绍了调试过程中的各项工作，包括系统设置、网络连接、摄像头定位、画面调整和事件录制等方面。

正文内容:1.系统设置1.1配置基本系统参数1.2设置录像存储路径和容量限制1.3设置系统登录密码和用户权限1.4调整系统时间和日期1.5配置系统自动重启和报警功能2.网络连接2.1确保网络连接稳定2.2配置网络传输协议2.3设置IP地质和子网掩码2.4配置端口映射和DDNS服务2.5进行网络带宽测试3.摄像头定位3.1确定监控区域和安装位置3.2调整摄像头的视角和焦距3.3安装云台，实现远程控制3.4调整摄像头的曝光和白平衡3.5控制摄像头的亮度和对比度4.画面调整4.1调整画面的色彩和饱和度4.2优化画面的清晰度和锐度4.3调整画面的亮度和对比度4.4增加画面的动态范围4.5消除画面的图像噪点5.事件录制5.1设置视频录制的分辨率和帧率5.2配置移动侦测和报警功能5.3设置录像的时间段和持续时间5.4配置视频录制的格式和编码方式5.5测试录像的保存和回放功能总结:视频监控系统调试过程需要进行系统设置、网络连接、摄像头定位、画面调整和事件录制等多个方面的工作。

通过合理的调试设置，能够确保视频监控系统正常运作，提供高质量和可靠的监控服务。

调试过程中需要注意系统参数的配置、网络连接的稳定性、摄像头的安装位置和设备调整、画面的色彩和亮度优化，以及事件录制功能的测试。

只有经过专业调试的视频监控系统才能够实现准确和及时的监控，保障安全管理的需要。

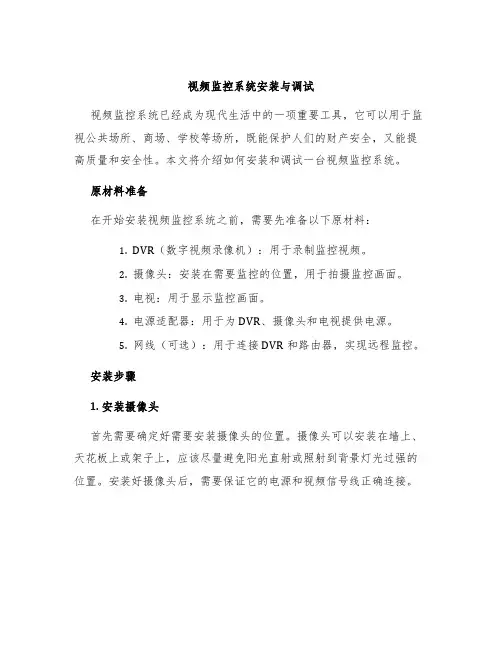

视频监控系统安装与调试视频监控系统已经成为现代生活中的一项重要工具，它可以用于监视公共场所、商场、学校等场所，既能保护人们的财产安全，又能提高质量和安全性。

本文将介绍如何安装和调试一台视频监控系统。

原材料准备在开始安装视频监控系统之前，需要先准备以下原材料：1.DVR（数字视频录像机）：用于录制监控视频。

2.摄像头：安装在需要监控的位置，用于拍摄监控画面。

3.电视：用于显示监控画面。

4.电源适配器：用于为DVR、摄像头和电视提供电源。

5.网线（可选）：用于连接DVR和路由器，实现远程监控。

安装步骤1. 安装摄像头首先需要确定好需要安装摄像头的位置。

摄像头可以安装在墙上、天花板上或架子上，应该尽量避免阳光直射或照射到背景灯光过强的位置。

安装好摄像头后，需要保证它的电源和视频信号线正确连接。

2. 安装DVR将DVR放置在需要安装的位置，将其电源线插入电源插座。

然后连接DVR和摄像头，确保电源和视频信号线正确接入。

需要注意的是，连接时应该遵循“一对一”的原则，即一个摄像机对应一个通道。

3. 安装电视将电视放置在需要安装的位置，并将其电源线插入电源插座。

然后将DVR的视频输出线插入电视的视频输入接口，将DVR的声音输出线插入电视的音频输入接口。

4. 连接电源适配器将电源适配器插头依次连接DVR、摄像头和电视的电源接口。

需要注意的是，不同设备的电源适配器相互独立，不要混淆。

5. 确认连接将所有设备连接好之后，需要检查它们的连接是否正确。

首先启动电视和DVR，在电视上查看DVR的操作界面，确认DVR的所有通道已经成功连接摄像头。

如果出现任何问题，需要检查各端口的连接是否稳定。

调试步骤在安装完成之后，需要对视频监控系统进行调试，确保它能够正常工作。

1. 基础设置首先需要进行基础的设置，包括时间、视频格式、视频质量、显示区域等参数。

这些设置可以在DVR的操作界面上进行。

2. 测试监控画面按下电视遥控器上的“input”键，选择相应的视频输入源，就可以在电视上开始监控。

江苏省盐城技师学院教案首页编号：YJQD-0507-07 版本：B/O 流水号：编制：审核：批准：授课日期班级课题：视频监控系统的安装与调试教学目标、要求：1、认识视频监控系统的常用设备、说出系统的构成。

2、能够画出视频监控系统的系统结构、掌握相关设备的功能及描述系统的工作原理。

3、掌握视频监控系统设备连接端口的功能并画出系统接线图。

4、掌握系统设备的安装方法及设备参数的设置方法。

教学重点、难点：掌握系统设备的安装方法及设备参数的设置方法。

授课方法：讲授法、示范教学法、演示教学法教学参考及教具（含电教设备）：《楼宇智能化系统安装与调试》、《楼宇自动化实训考核装置》、多媒体课件等。

教学实施情况分析：视频监控系统的安装与调试复习提问新课讲授一、认识视频监控系统七、课堂总结二、视频监控系统的常用设备八、作业布置三、视频监控系统的构成四、视频监控系统的系统结构及相关设备的功能五、视频监控系统设备连接端口的功能与系统接线图六、视频监控系统的安装与调试训练复习提问：1、消防系统相关设备的功能和工作原理？2、消防系统的安装方法及设备参数的设置方法有哪些？新课讲授一、认识视频监控系统视频监控系统由实时控制系统、监视系统及管理信息系统组成。

实时控制系统完成实时数据采集处理、存储、反馈的功能；监视系统完成对各个监控点的全天候的监视，能在多操作控制点上切换多路图像；管理信息系统完成各类所需信息的采集、接收、传输、加工、处理，视频监控系统发展了短短二十几年时间，从19世代80年代模拟监控到火热数字监控再到方兴未艾网络视频监控，发生了翻天覆地变化。

在IP技术逐步统一全球今天，我们有必要重新认识视频监控系统发展历史。

从技术角度出发，视频监控系统发展划分为第一代模拟视频监控系统(CCTV)，到第二代基于“PC+多媒体卡”数字视频监控系统(DVR)，到第三代完全基于IP网络视频监控系统(IPVS)。

中国视频监控行业共经历了三个阶段，分别是模拟视频监控阶段、数字视频监控阶段、网络视频监控阶段。

视频监控系统安装与调试一．管线施工（一）线材选用1、视频线摄像机到监控主机距离≤200米，用RG59（128编）视频线。

摄像机到监控主机距离＞200米，用SYV-75-5视频线。

2、云台控制线云台与控制器距离≤100米，用RVV6×0.5护套线。

云台与控制器距离＞100米，用RVV6×0.75护套线。

3、镜头控制线采用RVV4×0.5护套线。

4、解码器通讯线应采用RVV2×1屏蔽双绞线5、摄像机电源线若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用BVV6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：摄像机到监控主机的平均距离电源线规格（两线）34m--50m6平方21m--33m4平方20m2.5平方（二）管线敷设1、视频线敷设注意事项1.1、若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用RG59视频线，若超过200米，应该采用SWY-75-5视频线，以保证监控图像的质量。

1.2、对于安装在电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。

1.3、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。

2、控制线敷设注意事项2.1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。

当距离少于100米时，云台控制线可采用RVV6×0.5护套线，；当距离大于100米时，云台控制线应采用RVV6×0.75护套线，镜头控制线均采用RVV4×0.5护套线。

视频监控系统安装与调试视频监控系统安装与调试：让安全无死角在我们的生活中，视频监控系统就像是一位默默守护的“电子卫士”，时刻保卫着我们的安全。

无论是学校、商场、小区，还是企业、工厂，都能看到它的身影。

今天，就让我这个“老江湖”来给您唠唠视频监控系统安装与调试的那些事儿。

记得有一次，我去一个老旧小区帮忙安装视频监控系统。

那小区的环境真是有点糟糕，道路狭窄，电线乱拉，给安装工作带来了不小的挑战。

我和同事们扛着重重的设备，在小区里穿梭。

好不容易找到了合适的安装位置，却发现墙面坑坑洼洼，根本没法直接固定支架。

这可把我们急坏了，总不能让监控探头“摇摇欲坠”吧！于是，我们决定先用水泥把墙面抹平，再进行安装。

这抹平墙面的活儿可不好干，我拿着小铲子，一点一点地把水泥抹上去，弄得自己满脸都是灰，活像个刚从煤矿里出来的工人。

同事们看到我的样子，都忍不住哈哈大笑。

经过一番努力，墙面终于平整了，我们也顺利地安装好了支架。

接下来就是调试的环节了。

调试视频监控系统可不是一件轻松的事儿，需要耐心和细心。

我们要调整摄像头的角度，确保能覆盖到需要监控的区域，还要调整焦距，让画面清晰。

有时候，就为了调整那么一点点角度，我们得爬上爬下好几趟。

在调试的过程中，还遇到了信号不稳定的问题。

画面一会儿清晰，一会儿模糊，就像在跟我们玩捉迷藏。

我们又是检查线路，又是更换设备，忙得焦头烂额。

最后，经过反复的测试和调整，终于让视频监控系统正常运行了。

看着清晰的画面，心里那叫一个踏实。

说了这么多我的亲身经历，接下来咱们正经聊聊视频监控系统安装与调试的要点。

首先，在安装前，一定要做好规划。

要根据监控区域的大小、形状、光线等因素，选择合适的摄像头类型和安装位置。

比如，在宽敞的室外区域，可以选择广角摄像头；在狭窄的通道，可以选择枪式摄像头。

安装过程中，要注意固定摄像头的支架要牢固可靠，避免因为风吹雨淋或者其他原因导致摄像头晃动。

线路的铺设也要规范，不能乱拉乱扯，以免影响信号传输。

引言概述：视频监控系统是一种常见的安全设备，广泛应用于各个领域，如商业、住宅、学校等场所。

本文将详细介绍视频监控系统的安装与调试，帮助读者了解安装过程中的注意事项和调试步骤，确保系统的正常运行和高效工作。

正文内容：一、前期准备工作1. 确定监控区域：在开始安装视频监控系统之前，需仔细规划监控区域，根据实际需求确定监控点数量和位置。

2. 选择合适的设备：根据监控区域的特点和需求，选择适合的摄像机、录像机、存储设备和显示设备等硬件设备。

3. 网络布线规划：为保证视频监控系统的稳定运行，需进行网络布线规划，包括摄像机的网线连接和网络交换机的设置等。

二、安装监控设备1. 安装摄像机：根据监控区域的情况选择适当的安装位置，并使用固定支架将摄像机安装在墙面或天花板上。

在安装过程中要注意摄像机的角度和方向，保证监控覆盖范围的完整性。

2. 连接摄像机与录像机：将摄像机通过网线连接至录像机，确保连接的稳定性和可靠性。

同时，根据实际情况选择使用有线连接或者无线连接方式。

3. 设置存储设备：连接硬盘、存储设备或者云存储设备，配置录像机的存储参数，确保视频数据能够正常保存和备份。

4. 安装显示设备：选择合适的显示设备，如监视器或者电视，将其连接至录像机，确保能够正常显示监控视频。

三、系统调试与设置1. 线路测试：在系统安装完成后，进行线路测试，检查所有连接线路的稳定性和可靠性，确保摄像机与录像机之间正常传输视频信号。

2. 设置录像参数：根据实际需求设置录像参数，如分辨率、帧率、存储时间等参数，以满足不同场景的录像需求。

3. 网络配置：对于使用网络连接的视频监控系统，需要进行网络配置，包括IP地址的设置和端口号的设置等，确保监控系统能够正常与网络通信。

4. 远程访问设置：为方便远程监控和管理，需要设置远程访问权限和相关应用程序，如手机APP或者电脑客户端等，确保可以随时随地查看监控画面。

5. 报警设置：根据需要设置报警功能，如移动侦测、声音侦测等，当出现异常情况时系统能够及时报警，并记录相关视频数据。

视频监控系统安装调试方案A.设备安装硬件施工内容分三个方面完成：监控杆安装，拉线安装和设备端接。

1、线缆敷设：视频监控系统对拉线施工的技能要求较其它布线高得多，这主要是由传输介质的特点决定的。

视频监控系统中，采用的传输介质一般有两种类型，一类为同轴电缆，另一类为光纤，它们的材料构成和传输特征虽然不同，但在拉线时都要求轻拉轻放，不规范的施工操作有可能导致传输性能的降低，甚至线缆损伤。

2、设备端接：设备端接是指在工作区或配线间，将各种设备于其使用的线缆连接成为整个体系的过程。

设备端接的水平将直接影响监控系统的性能。

我方对其严格把关，所有的设备端接操作都将严格要求，必须按照设备使用说明书或操作手册的要求进行安装。

并按不同类别将设备分类，每一类都由专业工程师完成。

施工操作及施工质量保障措施一、监控杆安装根据设计图纸在室外安装监控杆的位置挖坑。

在坑内用钢筋混凝土浇筑监控杆底座并预留接线管。

注意：基础连接面上的固定螺栓将决定监控杆臂展方向，浇筑基础连接面时要考虑监控杆的臂展方向。

待基础自然干燥后，进行回填。

并使基础连接面与地面水平。

此时将监控杆立于基础连接板上，用固定螺栓固定牢靠。

保障措施：1、为保证基础的耐压性能，基础内浇筑直径不小于Ф6的钢筋骨架。

2、为确保基础牢固稳定，基础体积不小于1立方米。

3、基础连接面采用钢板固定4根m16*350地脚螺栓制作并与基础浇筑为一体。

4、监控杆采用钢质锥形4米杆，壁厚不小于3.5mm二、设备安装与端接摄像机安装时，要根据设计图纸，将壁装摄像机安装在监控区的墙壁上。

摄像机支架要用膨胀螺栓固定，并与监控区预留的同轴、控制、电源电缆，分别进行连接。

将吊装摄像机，安装在监控杆的横臂上，用固定螺栓或抱箍固定，并与监控区预留的同轴电缆、控制电缆，分别进行连接。

摄像机要安装端正、牢固，防止脱落。

接线要充分接触，固定牢靠。

要将各种设备，有层次地摆放在汇线间指定的机柜中，使其摆放平稳，然后用螺丝固定在机柜的托架上。

视频监控系统的安装与调试视频监控系统的安装与调试一、系统概述1.1 功能简介1.2 技术规格1.3 硬件需求1.4 软件需求二、系统安装2.1 系统准备2.1.1 硬件准备2.1.2 软件准备2.2 安装步骤2.2.1 安装操作系统2.2.2 安装监控系统软件三、网络配置3.1 IP地址设置3.2 子网掩码设置3.3 网关设置3.4 DNS设置3.5 网络测试四、设备安装4.1 摄像头安装4.1.1 选择合适位置4.1.2 固定摄像头4.1.3 连接电源与信号线4.2 监视屏幕安装4.2.1 选择合适位置4.2.2 固定监视屏幕4.2.3 连接电源与信号线4.3 针孔摄像头安装4.3.1 选择合适位置4.3.2 固定针孔摄像头4.3.3 连接电源与信号线五、系统配调5.1 视频输入设置5.1.1 摄像头参数设置5.1.2 监视屏幕分辨率设置5.2 视频输出设置5.2.1 录像机输出设置5.2.2 监视屏幕输出设置5.3 视频存储设置5.3.1 存储设备连接5.3.2 存储设备容量设置5.4 视频播放设置5.4.1 播放格式设置5.4.2 播放分辨率设置六、系统调试6.1 视频质量调试6.1.1 调整摄像头角度6.1.2 调整摄像头焦距6.1.3 调整录像机参数6.2 音频质量调试6.2.1 监听音频输入6.2.2 调整音频输入参数6.2.3 调整音频输出参数6.3 远程访问调试6.3.1 设置远程访问权限6.3.2 测试远程访问连接6.3.3 解决远程访问问题附件：1：用户手册2：安装驱动程序3：系统调试工具法律名词及注释：1：摄像头：用于采集视频信号，并传输到监视屏幕或录像机的设备。

2：监视屏幕：用于显示摄像头采集的视频信号的设备。

3：针孔摄像头：具有较小尺寸的摄像头，适用于需要隐藏位置监控的场所。

4：录像机：用于录制摄像头采集的视频信号的设备。

5：存储设备：用于存储录制的视频信号的设备，例如硬盘或网络存储设备。

江苏省盐城技师学院教案首页编号：YJQD-0507-07 版本：B/O 流水号：课题：视频监控系统的安装与调试教学目标、要求：1、认识视频监控系统的常用设备、说出系统的构成。

2、能够画出视频监控系统的系统结构、掌握相关设备的功能及描述系统的工作原理。

3、掌握视频监控系统设备连接端口的功能并画出系统接线图。

4、掌握系统设备的安装方法及设备参数的设置方法。

教学重点、难点：掌握系统设备的安装方法及设备参数的设置方法。

授课方法：讲授法、示范教学法、演示教学法教学参考及教具（含电教设备）：《楼宇智能化系统安装与调试》、《楼宇自动化实训考核装置》、多媒体课件等。

教学实施情况分析：复习提问：1、消防系统相关设备的功能和工作原理？2 、消防系统的安装方法及设备参数的设置方法有哪些？新课讲授一、认识视频监控系统视频监控系统由实时控制系统、监视系统及管理信息系统组成。

实时控制系统完成实时数据采集处理、存储、反馈的功能；监视系统完成对各个监控点的全天候的监视，能在多操作控制点上切换多路图像；管理信息系统完成各类所需信息的采集、接收、传输、加工、处理，视频监控系统发展了短短二十几年时间，从19 世代80年代模拟监控到火热数字监控再到方兴未艾网络视频监控，发生了翻天覆地变化。

在IP 技术逐步统一全球今天，我们有必要重新认识视频监控系统发展历史。

从技术角度出发，视频监控系统发展划分为第一代模拟视频监控系统(CCTV)，到第二代基于“ PC+多媒体卡”数字视频监控系统(DVR)，到第三代完全基于IP 网络视频监控系统(IPVS) 。

中国视频监控行业共经历了三个阶段，分别是模拟视频监控阶段、数字视频监控阶段、网络视频监控阶段。

中国视频监控市场正从模拟向数字化过渡，数字视频监控成为了市场的主流。

2004 年到2012年，数字监控在总体视频监控市场规模中所占的比例从35.7%增长到了56.7%。

与此同时，网络视频监控市场正在稳步增长，所占比例由2004年的7.4%增长到2012年的28.2%。
