桩基声波检测作业指导书详解

作业指导书（基桩完整性检测）作业指导书(基桩完整性检测)编写：审核：批准：版号：文件编号：HDJC/SG-01-2002 生效日期：2003年1月1日目录1基桩低应变检测................................................................. 错误！未定义书签。

1.1前言 (4)1.2适用范围 (9)1.3检测依据标准 (4)1.4检测的目的 (4)1.5检测原理 (4)1.6仪器设备 (5)1.7检测准备 (6)1.8检测技术 (6)1.9现场检测 (7)1.10资料整理与成果分析 (8)1.11报告内容 (9)2基桩钻芯法检测 (9)2.1 引言 (9)2.2 适用范围 (9)2.3依据及标准 (10)2.4检测目的 (10)2.5检测原理 (10)2.6仪器设备 (10)2.7检测准备 (12)2.8现场检测 (13)2.9资料整理与成果分析 (15)2.10 报告内容 (17)3 基桩声波检测 (17)3.1 引言 (17)3.2 适用范围 (18)3.3依据及标准 (18)3.4检测目的 (18)3.5检测原理 (18)3.6仪器设备 (18)3.7探测准备 (20)3.8现场探测 (20)3.9资料整理与成果分析 (22)3.10报告内容 (24)附件一基桩低应变动力检测记录表 (26)附件二钻芯检测原始记录表 (27)附件三混凝土芯样试件抗压强度检验报告 (27)附件四超声透射法检测基桩完整性现场记录表 (27)附件五超声波检测成果表 (27)1 基桩低应变法检测1.1 引言基桩低应变法检测是检验预应力管桩或混凝土灌注桩桩身完整性普查的一种有效方法。

本指导书旨在指导基桩低应变法检测工作的开展，为实行规范化基桩低应变法检测工作提供依据1.2 适用范围适用于建筑、道路、桥梁、水电、港口等桩基工程1.3 检测依据标准（1）中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ106-2003）；（2）中华人民共和国行业标准《公路工程基桩动测技术规程》（JTG/T FB81-01-2003）（3）辽宁省标准《筑基桩及复合地基检测技术规程》（DB21/T1450-2006）。

xx工程质量检测有限公司声波测试作业指导书一、概述声波测试是弹性波测试方法中的一种，其理论基础建立在固体介质中弹性波的传播理论上，该方法是以人工激振的方法向介质（岩石、岩体）发射声波，在一定的空间距离上接收介质物理特性调制的声波，通过观测和分析声波在不同介质中的传播速度、振幅、频率等声学参数，解决一系列岩土工程中的有关问题。

超声波测试是一种方法灵活、快捷、低投入、技术含量高的无损检测技术，在建筑工程质量控制和地质勘察中得到广泛应用（测试原理如方框图）。

RS-ST01C集电子技术、计算机技术、声发射技术于一体，是低耗、高效、稳定、便携的新一代智能化测试仪。

运用RS-ST01C，可以方便地进行如下诸多工程实践和科学试验：①混凝土构件的强度检测；②结构混凝土内部缺陷的检测；③岩体风化壳的分层及结构评价，测定洞室围岩松动圈的范围；④岩体、土体结构特征评价及强度分类；⑤岩体、土体的弹性力学参数、静力学参数测定；⑥地下洞室、边坡因施工而引起的松动范围的测定；⑦岩体岩面爆破、灌浆等施工质量的检查。

这里主要叙述常要的测定洞室围岩松动圈的范围、地下洞室、边坡因施工而引起的松动范围的测定、岩体岩面爆破、灌浆等施工质量的检查。

声波在岩体中的传播速度取决于岩体的密度、弹性模量、风化程度以及结构面发育程度等地质状况，通过检测声波在岩体中的速度得到岩体质量和强度的相关信息；通过多次检测，对比分析其波速Vp（m/s）～孔深（m）关系曲线和波幅的影响情况等等，声波检测由超声脉冲反射向介质内反射高频弹性脉冲波，并用高精度的接受系统记录该脉冲波在岩体内传播过程中的波动特性；当岩体内存在不连续或破损界面时，形成波阻抗界面，波到达该界面时，产生波的透射和反射，使接收到的透射波能量明显降低；当岩体内存在松散、裂隙、结构面和孔洞等严重缺陷时，将产生波的散射和绕射；根据波的初至到达时间和波的能量衰减性、频率变化及波形畸形变程度等特征，可以获得测区范围内介质的纵波速度Vp（m/s）参数。

基桩检测作业指导书（C7.5.4－1）1 作业内容本公司基桩检测项目作业内容包括：基桩低应变动力检测；基桩高应变动力检测；复合地基检测和单桩静载试验。

2 质量标准2.1 根据工程特点，编制并严格执行检测方案设计。

2.2 符合现行的规范、标准。

3 工作准备3.1 方案设计3.1.1 了解水源、电源、交通情况和场地平整情况。

3.1.2 收集工程及待检基桩的有关资料。

3.1.3 明确待检基桩的位置。

3.1.4 根据以上资料及相关规范，编制检测方案，确定人员，仪器。

3.2 按照检测方案要求，对桩头及桩头周围的土层进行处理。

3.3 人员就位，仪器设备进场，核实桩位。

4 现场试验程序4.1 基桩低应变动力检测4.1.1 进行激振方式和接收条件的选择试验，确定最佳激振方式和接收条件。

4.1.2 激振点宜选择在桩头中心部位，传感器应稳固地安置在桩头上。

对于桩径大于500mm的桩可安置两个或多个传感器，并尽可能地均匀分布。

4.1.3 当随机干扰较大时，应采用信号增强措施，进行多次重复激振与接收。

必要时，可以采用横向激振和用水平速度传感器接收，辅助判定桩身浅部缺陷。

4.1.4 被检测的每根桩均应进行两次或两次以上重复测试，出现异常波形应在现场及时研究，排除影响测试的不良干扰因素后再重新测试。

重复测试的波形与原波形应具有相似性。

4.1.5 室内资料整理a）对原始记录进行综合分析，对形成复杂波形时，应仔细甄别，并应结合工程地质资料、施工过程记录等进行综合判定，给出合理的评定；b）对确实不易判别的波形，应采取相应的其它手段进行补测，进行辅助判断，必要时进行基桩抽芯检验；c）综合分析各种资料，提交正式检测报告。

4.2 基桩高应变动力检测4.2.1 为监视和减少可能出现的偏心锤击的影响，检测时应安装应变传感器和加速度传感器各两只。

传感器的安装应符合；a）传感器应安装在桩顶以下桩身两侧。

其垂直距离应低于桩头1~2m；b）安装传感器的桩身表面平整。

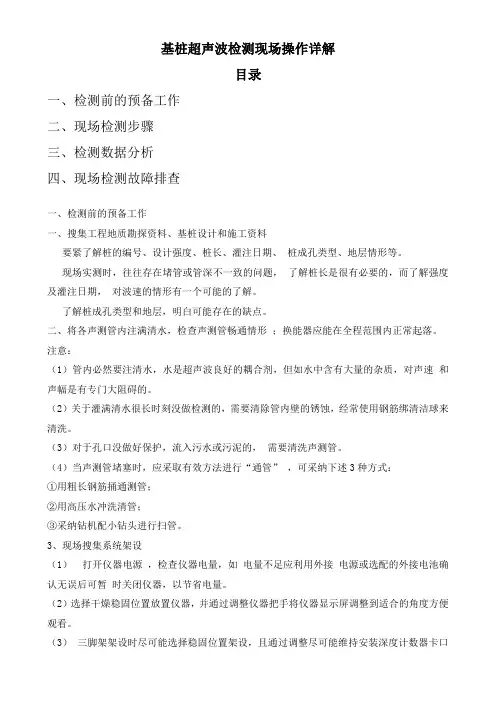

基桩超声波检测现场操作详解目录一、检测前的预备工作二、现场检测步骤三、检测数据分析四、现场检测故障排查一、检测前的预备工作一、搜集工程地质勘探资料、基桩设计和施工资料要紧了解桩的编号、设计强度、桩长、灌注日期、桩成孔类型、地层情形等。

现场实测时，往往存在堵管或管深不一致的问题，了解桩长是很有必要的，而了解强度及灌注日期，对波速的情形有一个可能的了解。

了解桩成孔类型和地层，明白可能存在的缺点。

二、将各声测管内注满清水，检查声测管畅通情形；换能器应能在全程范围内正常起落。

注意：（1）管内必然要注清水，水是超声波良好的耦合剂，但如水中含有大量的杂质，对声速和声幅是有专门大阻碍的。

（2）关于灌满清水很长时刻没做检测的，需要清除管内壁的锈蚀，经常使用钢筋绑清洁球来清洗。

（3）对于孔口没做好保护，流入污水或污泥的，需要清洗声测管。

（4）当声测管堵塞时，应采取有效方法进行“通管” ，可采纳下述3种方式：①用粗长钢筋捅通测管；②用高压水冲洗清管；③采纳钻机配小钻头进行扫管。

3、现场搜集系统架设（1）打开仪器电源，检查仪器电量，如电量不足应利用外接电源或选配的外接电池确认无误后可暂时关闭仪器，以节省电量。

（2）选择干燥稳固位置放置仪器，并通过调整仪器把手将仪器显示屏调整到适合的角度方便观看。

（3）三脚架架设时尽可能选择稳固位置架设，且通过调整尽可能维持安装深度计数器卡口水平。

（4）将深度计数器下部对准卡口，并从三角架底部向上将固定螺丝拧紧，注意将有两根竖直理线轴对准桩的方向。

（5）声测管管口宜安装管口滑轮，以防换能器电缆在快速提升进程中被管口毛刺损伤。

（6）换能器放到管底后检查管口深度是不是一致。

（7）一一收紧各管换能器电缆，观看管口深度，保证换能器在同一深度。

（8）打开深度计数器盖将换能器电缆顺序放置进深度计数器线槽中，并向下压紧锁住深度计数器盖。

（9）将深度编码器接头连接仪器，延长接头放置在干燥处。

4、桩信息、参数设置（1）输入桩号、桩径、桩长、管数等大体信息。

基桩的声波透射法检测摘自实用桩基工程手册基桩的声波透射法检测1．基本原理及方法混凝土是由多种材料组成的多相非匀质体。

对于正常的混凝土，声波在其中传播的速度是有一定范围的，当传播路径遇到混凝土有缺陷时，如断裂、裂缝、夹泥和密实度差等，声波要绕过缺陷或在传播速度较慢的介质中通过，声波将发生衰减，造成传播时间延长，使声时增大，计算声速降低，波幅减小，波形畸变，利用超声波在混凝土中传播的这些声学参数的变化，来分析判断桩身混凝土质量。

声波透射法检测桩身混凝土质量，是在桩身中预埋2～4根声测管。

将超声波发射、接收探头分别置于2根导管中，进行声波发射和接收，使超声波在桩身混凝土中传播，用超声仪测出超声波的传播时间t、波幅A及频率f等物理量，就可判断桩身结构完整性。

2．适用范围声波透射法适用于检测桩径大于0.6m混凝土灌注桩的完整性，因为桩径较小时，声波换能器与检测管的声耦合会引起较大的相对测试误差。

其桩长不受限制。

3．仪器设备（1）试验装置声波透射法试验装置包括超声检测仪、超声波发射及接收换能器（亦称探头）、预埋测管等，也有加上换能器标高控制绞车和数据处理计算机。

其装置见图37－21。

（2）超声检测仪的技术性能应符合下列规定：接收放大系统的频带宽度宜为5～50kHz，增益应大于100dB，并带有0～60（或80）dB的衰减器，其分辨率应为1dB，衰减器的误差应小于1dB，其档间误差应小于1％。

发射系统应输出250～1000V的脉冲电压，其波形可为阶跃脉冲或矩发射系统应输出250～1000V的脉冲电压，其波形可为阶跃脉冲或矩形脉冲。

显示系统应同时显示接收波形和声波传播时间，其显示时间范围宜大于300μs，计时精度应大于1μs，仪器必须稳定可行，2h中声时漂移不得大于±0.2μs。

（3）换能器应采用柱状径向振动的换能器，将超声仪发出的电脉冲信号转换成机械振动信号，其共振频率宜为25～50kHz，外形为圆柱形，外径Φ30mm，长度200mm。

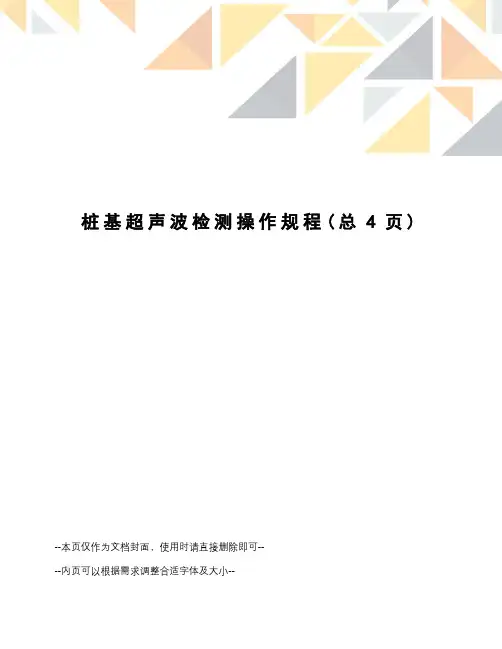

桩基超声波检测操作规程(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--桩基超声法检测操作细则1.总则. 本细则依据《公路工程基桩动测技术规程》（JTG/T F81-01—2004）、《建筑基桩检测技术规范》（JTG 106-2003）、《建筑地基基础检测规范》DBJ 15—60—2008及《深圳地区基桩质量检测技术规程》（SJG09-2007）编写。

2.仪器设备.超声波检测仪：符合（JTG/T F81-01-2004）、SJG09-2007、CECS21:90的有关要求。

.换能器：符合（JTG/T F81-01-2004）、SJG09-2007、CECS21:90的有关要求。

3.操作步骤.检测前准备工作预埋声测管应下列要求进行：.当桩径不大于1500mm时，应埋设三根管；当桩径大于1500mm时，应埋设四根管。

.声测管宜采用金属管，其内径应比换能器外径大15mm，管的连接宜采用螺纹连接，且不漏水。

.声测管应牢固焊接或帮扎在钢筋笼的内侧，且互相平行、定位准确，并埋设至桩底，管口宜高出桩顶面300mm以上。

.声测管管底应封闭，管口应加盖。

.声测管的布置以路线前景方向的顶点为起点，按顺时针方向进行编号和分组，每两根为一组。

应通电检查仪器的各部分是否正常。

应测定检测系统发射至接收的延迟时间t0和声时修正值t′；t′=（D-d）/v t +d-d′/v w式中：D——检测管外径（mm）；d——检测管内径（mm）；d′——换能器外径（mm）；vt——检测管壁厚度方向声速（km/s）；vw——水的声速(km/s)；t′——声时修正值(us)；声测管内注满清水，并采用测绳挂重物来检查声测管是否畅通。

测量两声测管外壁间的净距离I。

.检测工作基本要求调整超声检测仪参数，应使接收信号具有较高的信噪比，并且使首波波幅在显示器上的高度适中。

测点间距宜为200～500mm，收、发换能器应以同一高度或相差一定高度等距离同步移动，宜从下到上进行声时、波幅C及接收波频率的测量，并及时记录不正常波形；各测点发射与接收换能器累计相对高差不应大于2cm，并应随时校正。

声波透射变作业指导书
声波透射作业指导书主要包括以下内容：
1. 目的：声波透射作业的目的是检测混凝土灌注桩桩身完整性，判定桩身是否存在缺陷、缺陷的程度及其位置。

2. 适用范围：声波透射法适用于已预埋声测管的混凝土灌注桩桩身完整性检测。

3. 检测设备：需要使用的设备包括基桩多跨孔超声波自动循测仪，该设备必须经校准/检定合格。

4. 核查计划：每年初编制年度期间核查工作计划。

期间核查的时间间隔与校准/检定周期相同，安排在两次校准/检定中间进行，一般为上次校准/检定
后六个月（个别为一年）。

5. 实施期间核查情况：在出现以下情况时，应考虑实施期间核查：
相邻两次校准/检定期间，必须实施期间核查。

使用环境条件发生变化，如温度、湿度变化较大，有可能影响仪器准确性。

在检测过程中，发现数据可疑，对仪器设备提出怀疑时。

遇到重要的检测项目，如发生有关事故、作为仲裁或有争议时。

仪器维修后。

6. 结语：为使仪器设备在相邻两次校准/检定期间，保持设备校准/检定状态的可信度，保证测量数据的准确可靠，特制定本作业指导书。

本作业指导书应和相应的技术标准一同执行使用。

请注意，上述内容仅供参考，建议查阅声波透射作业指导书原文件获取更准确的信息。

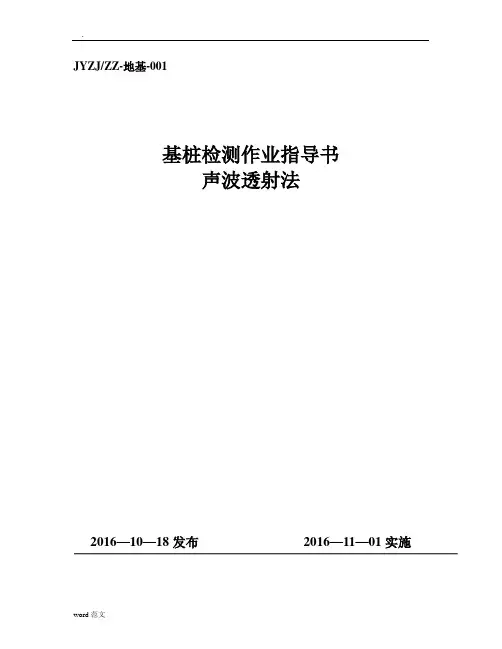

JYZJ/ZZ-地基-001基桩检测作业指导书声波透射法2016—10—18发布2016—11—01实施2根管3根管4根管图一声测管布置示意图注：检测剖面编组（检测剖面序号j）分别为：2根管时，AB剖面（j=1）；3根管时，剖面（j=3）;4根管进，AB剖面（j=1）；BC剖面（j=2）,CD剖面（平测斜测扇形扫测图二测点示意图8 原始记录现场检测人员认真填写“基桩声波透射法检测现场记录”检测工作结束后，及时将检测数据拷贝到计算机中备档。

检查原始记录无误后在原始记录上签字，交审核人员审核。

校核人员对原始记录全面校核的基础上重点对有否漏、差错和不规范之处进行检查（如有，应退还检测人改正）签字，以示负责。

数据分析与判定进入检测软件，导入检测数据，对声速数据进行分析，因声测管倾斜导致声速数据有规律地偏高或偏低变化时，先对管距进行修正；当检测数据明显偏离正常值而又无法进行合理修正时，检测数据不得作为评价桩身完整性的依据。

平测时，各声测线的声时、声速、波幅及主频，应根据现场检测数据，分别按下列公式计算（由检测软件自动完成），并绘制声速Ap-z ）曲线，需要时可绘制辅助的主频 -度曲线。

9.3采用平测或斜测，第j检测剖面的声速异常判断概率统计值应按下列方法确定（检测软件自动完成）：（1）将第j检测剖面各声测线的声速值由大至少依次排序：≥≥≥≥≥≥≥≥（9.3-1）式中：——第j检测剖面第i声测线声速，i=1，2，……，n——第j检测剖面的声速线总数；k中公式进行统计计算（检测软件完成）：测试：审核：测试时间：检测员：审核：检测日期：教育之通病是教用脑的人不用手，不教用手的人用脑，所以一无所能。

教育革命的对策是手脑联盟，结果是手与脑的力量都可以大到不可思议。

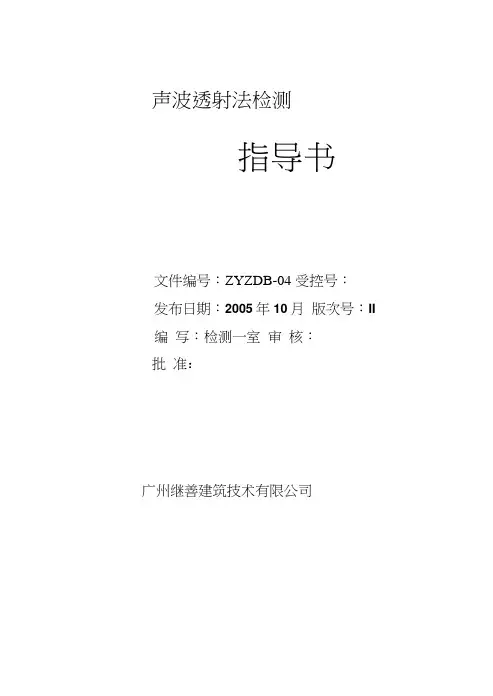

声波透射法检测指导书文件编号：ZYZDB-04 受控号：发布日期：2005年10月版次号：II 编写：检测一室审核：批准：广州继善建筑技术有限公司声波透射法检测。

2.应用范围本方法适用于已预埋声测管的混凝土灌注桩及地下连续墙的完整性检测，判定缺陷的程度和并确定位置。

3.编制依据和采用标准本作业指导是参照屮华人民共和国行业标准《建筑基桩检测技术规程》（JGJ 106-2003）和穗建筑［2001］395号和粤建科字［20001137号文编写的，其目的是规范检测人员以正确的检测方法对•基桩或连续墙进行质量检测，以检测其缺陷及其位置，并判定其完整性类别。

4.检测仪器及设备4.1声波透射法采用的是武汉岩海公司生产的RS-ST01C非金属声波检测系统、跨孔探头。

4.2仪器设备的计量检定周期为一年。

其技术指标应满足有关规程、规范、规定的要求。

4.3仪器有严格的使用、检查、维修、标定等记录。

5.检测数量根据有关规定，本方法的检测数量如卜•表：质量检测数量一览表表1-16.检测实施方法6・1检测前的准备工作6.1.1检测前应具有下列资料：工程地质资料、基础设计资料、施工原始记录（成孔及灌注记录等）和桩位布置图。

基桩声波透射法检测第11版笫1次修订第2页共5页6.1.2检测前应做好下列准备：进行现场调查；対所需检测的桩进行检测前处理；检查仪器设备是否正常。

6. 1. 3被检测的灌注桩或连续墙必须按规定埋好检测管，受检混凝土强度至少达到设计强度的70%, 且不小于15MPa （JGJ 106-2003）06. 2试验方法要点6. 2.1预埋检测管的数量及方式根据JGJ 106-2003、粤建科［2000］ 137号文、穗建筑［2001］395号文的规定:桩径小于1.加应埋设双管（对称中心轴线平行布置）;桩径1. 2m-2. 0m应埋设三根管（呈等边三角形布置）;桩径2・Om 以上的应埋设四根管（呈正方形布置）；连续墙检测的声波检测管间距不大于2m （穗建筑［20011395 号文）。

作业指导书（第版）编写人：年月H审核人：年月H批准人：年月H批准FI期：年月H持有人：生效口期：受控状态：总页数：共5页（包括此页）发放编号：作业指导书修改记录>a d 卜C=><p2 口 '■O/ c C匸 □ 0Q3检测实施细则文件编号：FPJC/XZ06-2010 共3页 第1页 标题：基桩声波透射检测第A 版第0次修改实施细则发布H 期：2010年12月01 H编制目的为了确保声波透射检测的正常进行，取得正确可靠的检测数据，使声波透射 检测工作规范、有序，特制定声波透射检测作业指导书。

2适用范本作业指导书适用于检测混凝土灌注桩的桩身完整性，推定缺陷类型、性质 及其部位。

3检测依据国家行业标准《建筑基桩检测技术规范》JGJ 106-2003 浙江省标准《基桩低应变动力检测技术规程》DBJ 10-4-984检测人员和检测仪器1•检测人员：检测人员均应接受与其承担任务相关的培训和考核，检测人员 经考核合格后持证上岗。

2 •仪器设备桩内预埋若干根相互平行的声测管如图所示。

检测仪器说明：芦测仪：采用NM_4A 型非金屈超声检测分析仪。

检测系统示意图oD鸟 ____ 桩混凝土亠-T丄一-1 丁 丄-Ln若无备用仪器，则须将损坏的仪器设备进行修复, 检测结果判断方法检测数据统计分析参量①声速（幅值、频率）测量值的平均值：② 声速（幅值、频率）测量值的标准差：③声速（幅值、频率）测量值的离差系数: 声参量异常临界值：经检定合格后，再重新检测。

12 1、2、C x 检测实施细则文件编号：FPJC/XZ06-2010共3页第2页标题：基桩声波透射检测第A版第0次修改实施细则发布H期：2010年12月01 H检测前后对被测对象和检测仪器的检查项目7.1检测前，应进行现场调查，要求对被测的基桩强度至少达到设计强度的70%,且不小于15Mpa所埋设的声测管无堵塞，管内注满清水，检测前使用通孔器进行通孔。

文件控制代号：HAJJ3112-08作业指导书基桩声波透射法试验控制状态：受控□ 非受控□持有者姓名：编号：编制：审核：批准：2008-08-01发布 2008-08-01实施超声波法一、适用范围1本方法适用于直径不小于800mm的混凝土灌注桩的完整性检测，它包括跨孔透射法和单孔折射法。

二、检测仪器与设备2.1检测仪系统应包括信号放大器、数据采集及处理存储器、径向振动换能器等。

2.2检测仪应具有一发双收功能。

2.3声波发射应采用高压阶跃脉冲或矩形脉冲，其电压最大值不应小于1000V，且分档可调。

2.4接收放大与数据采集器应符合下列规定：2.4.1接收放大器的频带宽度为5～200kHz,增益不应小于100dB，放大器的噪声有效值不大于2μV；波幅测量范围不小于80dB，测量误差小于1 dB。

2.4.2计时显示范围应大于2000μs，精度优于0.5μs，计时误差不应大于2%。

2.4.3采集器模-数转换精度不应低于8bit，采集频率不应小于10MHz,最大采样长度不应小于32kB。

2.5径向振动换能器应符合下列规定：2.5.1径向水平面无指向性。

2.5.2谐振频率宜大于25kHz。

2.5.3在1MPa水压下能正常工作。

2.5.4收、发换能器的导线均应有长度标注，其标注允许偏差不应大于10mm。

2.5.5接收换能器宜带有前置放大器，频带宽度宜为5-60kHz。

2.5.6单孔检测采用一发双收一体型换能器，其发射换能器至接收换能器的最近距离不应小于30cm，两接收换能器的间距宜为20cm。

三、现场检测技术3.1声测管埋设应符合下列规定：3.1.1当桩径不大于1500mm时，应埋设3根管；当桩径大于1500mm时，应埋设4根管。

3.1.2声测管宜采用金属管，其内径应比换能器外径大15mm，管的连接宜采用螺纹连接，且不漏水。

3.1.3声测管应牢固焊接或绑扎在钢筋笼的内侧，且互相平行、定位准确，并埋设至桩底，管口宜高出桩顶面300mm以上。

基桩声波透射法检测作业指导书1. 目的为了使检测员更好地熟悉和掌握基桩声波透射法检测方法，保证检测数据的科学、公正和准确性，特制定本规程。

2. 适用范围本规程适用于大体积混凝土基础、直径大于600mm的混凝土桩内部缺陷、不同时间浇筑的混凝土结合面质量以及混凝土匀质性检测。

3. 引用文件对于湖北省境内的检测项目，以《建筑地基基础检测技术规范》（DB42/269-2003）为最基本的技术依据，当该规范不明确时，参照下述规范执行：《建筑基桩检测技术规范》（JGJ 106-2014）对于湖北省境外的检测项目，依据行标执行。

对于每次发出的检测报告中，必须明确该报告依据的技术标准，并严格按其标准执行。

4. 职责检测工程师负责现场检测；内业分析人或现场检测工程师负责计算分析，一般也负责编写检测报告。

5. 工作程序5.1 声测管的埋设根据工程检测需要，在桩身或基础中可采用预埋声波检测管(简称声测管)，进行声波透射法测试。

基桩的声测管埋设应符合以下要求：5.1.1根据桩径大小预埋声测管，测管数量应符合下列要求：d≤800mm，埋二根管；800 mm<d≤2000mm，不应少于三根；d>2000mm，不应少于四根。

其中d为设计桩径。

5.1.2 声测管应沿桩截面外侧（纵筋保护层内）呈对称形状布置，声测管之间应保持平行。

5.1.3 声测管的编号方法约定为：对于房建项目，从正北方位开始，按顺时针方向依次编号为A、B、C、D…...。

对于路桥项目，从道路的前进方向开始，按顺时针方向依次编号为A、B、C、D…...。

5.1.4 声测管管身不得有破损，管内不得有异物，管的内径宜比换能器外径大15mm，加长声测管宜用外加套连接，并保持通直，管的下端应封闭，不应漏水，上端应加塞子。

5.1.5声测管随钢筋笼下沉后应在管内注满清水，声测管的埋设深度应与灌注桩的底部齐平，管的上端应高于桩顶表面300mm-500 mm，同一根桩的声测管外露高度宜相同。

桩机检测作业指导书建安工程机械质量检测有限公司张家港市建安工程机械检测有限公司桩机检测作业指导书引用检测标准DGJ32/J 65-2008《建筑工程施工机械安装质量检验规程》JGJ33-2001《建筑机械使用安全技术规程》JGJ46-2005《施工现场临时用电安全技术规范》检测仪器设备委托单位填写桩工机械委托检测协议表及提供相关技术资料需审核的资料包括：1.）安装单位安全生产许可证并盖安装单位章和项目章。

2.）安装人员操作上岗证并盖安装单位章和项目章。

3.）生产厂家出厂合格证并盖项目章。

4.）使用说明书; 说明书应与现场实际机型一致。

5）安装自检记录表核查设备安装自检记录表，内容是否能够覆盖整机所有应检项目，是否有使用和安装单位盖章及参检人员签字。

并加盖项目章。

6）更换液压油记录查验是否有更换液压油记录表，并加盖项目章。

根据委托单位填写桩工机械委托检测协议表及提供相关技术资料，编写原始记录（包括检测编号，检测区域，原始记录第四页等）现场检测检查仪器是否正常测量现场天气状况、风力，温度、湿度，并做记录，确认环境符合检测要求后，正式开始检测。

行走机构1）轨道铺设和选用应符合说明书要求。

检测方法：查阅资料，目测，卷尺及水准仪测量。

2）行走轮无裂纹、破口等缺陷。

检测方法：目测，必要时用放大镜。

3）轮缘厚度磨损应不大于原厚度的10%；轮缘弯曲变形应不大于原厚度的20%；踏面厚度磨损应不大于原厚度的15%。

检测方法：目测，卡尺、卷尺测量。

4）轨道式桩机行走机构制动器工作可靠，制动平稳。

检测方法：运行试验。

5）夹轨器完好、有效、可靠。

检测方法：目测检查。

6）走管式桩机走管、卡板及钩管系统应牢固可靠，枕木铺设数量、间距应符合说明书要求。

检测方法：7）步履式桩机液压油缸及液压系统泄漏、油缸沉降应在说明书允许范围内。

检测方法：查阅资料，目测检查。

结构件1）主要结构件无扭曲、变形、裂纹和严重锈蚀。

检测方法：外观检查，必要时用放大镜。

桩基超声波检测作业指导书1、主题内容与适用范围为了确保现场声波透测法检测基桩完整性的正常进行，取得正确可靠的检测数据，使声波透测法检测技术工作规范、有序，特制定基桩声波透测法检测作业指导书。

本作业指导书适用于检测各类预制桩和混凝土灌注桩的桩声质量，推定缺陷类型、性质及其部位。

2、引用标准国家行业标准《公路工程基桩动测技术规程》JTG/T F81-01－2004《建筑基桩检测技术规范》（JGJ106-2003）３、超声波法检测原理由超声脉冲发射源在混凝土内激发高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在混凝土内传播过程中表现的波动特征；当混凝土内存在不连续或破损界面时，缺陷面形成波阻抗界面，波到达该界面时，产生波的透射和反射，使接收到的透射能量明显降低；当混凝土内存在松散、蜂窝、孔洞等严重缺陷时，将产生波的散射和绕射；根据波的初至到达时间和波的能量衰减特征、频率变化及波形畸变程度等特性，可以获得测区范围内混凝土的密实度参数。

测试记录不同侧面、不同高度上的超声波动特征，经过处理分析就能判别测区内混凝土内部存在缺陷的性质、大小及空间位置。

在基桩施工前，根据基桩直径的大小预埋一定数量的声测管，作为换能器的通道。

测试时每两根声测管为一组，通过水的耦合，超声脉冲信号从一根声测管中的换能器发射出去，在另一根声测管中的声测管接收信号，超声仪测定有关参数并采集记录储存。

换能器由桩底同时往上依次检测，遍及各个截面。

4、抽样方法和数量由建设单位委托检测，双方签定委托合同。

检测数量一般由建设、设计方根据检测规程和工程实际、施工状况确定桩数和桩号。

本项目检测频率为100%。

5、检测项目和方法所测桩的桩身结构完整性。

用反射波法，检测灌注桩中声测管之间混凝土的缺陷位置及影响程度，判定桩身完整性类别。

6、检测仪器本次作业指导书所采用的仪器为非金属超声波检测仪－RS-ST06D(T)跨孔超声波检测仪仪器设备由传感器、滑轮计数器、数据采集器、波形显示记录器以及其它专用附件组成。
