隔膜式气压罐容积计算及压力等级选择

\产品简介：工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

适应范围：隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：•罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

•橡胶隔膜可舒张20 万次以上，充气后可长期使用。

•可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

•隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

产品规格及技术性能隔膜式气压罐工作形态SQL系列立式隔膜式气压罐技术性能参数表规格型号罐体高度H(mm)进出水管径DN(mm)总容积V(m3)调节容积Vs(m3)参考供水量Q(m3/h)重量单台罐(Kg)SQL600 ×0.61870 50 0.32 0.11 2.4-4.7206 ×1.0, 223 ×1.6 265SQL800 ×0.62310 50 0.76 0.26 6.24-10.4330 ×1.0, 350 ×1.6 520SQL1000 ×0.6 240050 1.41 0.50 12-20500 ×1.0, 2400 613 ×1.6 2420 850SQL1200 ×0.6 250065 2.58 0.80 18-30650 ×1.0, 2500 820注：①供水量栏小流量值―指每小时水泵启动6次，供水量栏最大值－指每小时水泵启动10次。

②为供水安全可靠，每小时水泵启动次数最好在6次以下。

SQW系列卧式隔膜式气压罐技术性能参数表默认分。

气压罐容积计算方法隔膜式气压罐产品特点:耐压范围广；抗腐蚀能力强；使用维护方便；运行安全可靠。

罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

橡胶隔膜可舒张 20 万次以上，充气后可长期使用。

可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

详细信息隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

隔膜式气压罐的最高工作压力分别为0.6mpa、1.0mpa、1.6 mpa，消防储水容积大于150L、300L、450L，稳压水容积大于50L，用于消火栓系统时，水枪每股流量为2.5L/S、5L/S，充实水柱长度为7M、10M、13M；用于自动喷水系统时，每个喷头流量为1.0L/S，喷头压力为0.1MPA。

该设备可使消防给水管道系统最不利点始终保持消防压力，并利用气压水罐内始终储有30秒消防水量；该设备利用气压水罐所设定的运行压力，控制水泵运行工况，达到增压稳压的功能。

气压罐的设计计算气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。

总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。

气压罐的总容积V气压罐的总容积一般按公式V= βVX÷（1- αb）计算。

式中：V为气压罐的总容积m3；VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和；β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和 1.05；αb为气压罐最低工作压力和最高工作压力之比（以绝对压力计），一般宜采用0.65～0.85。

压力控制点压力值的计算气压罐设4个压力控制点，如图2所示。

其中：P1为气压罐最低工作压力点或高泉气压罐充气压力，即消防贮水容积的下限水位压力，等于最不利点消火栓所需的水压Hmin，其计算方法同增压泵；P2为最高工作压力，即启动消防泵的压力值。

\之蔡仲巾千创作

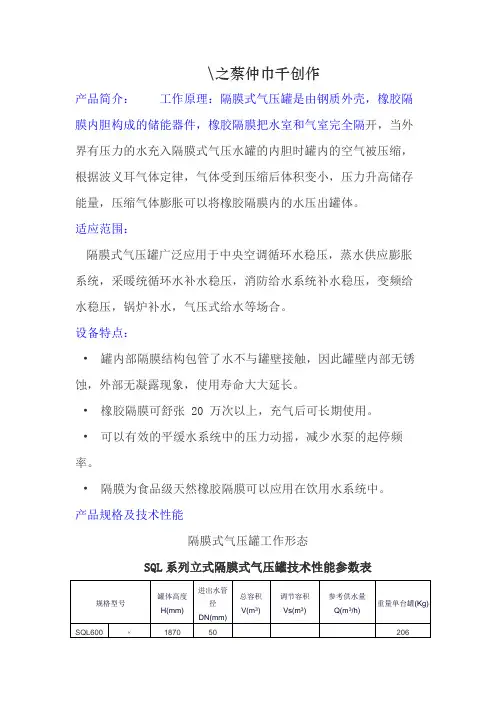

产品简介：工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

适应范围：
隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：
• 罐内部隔膜结构包管了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

• 橡胶隔膜可舒张 20 万次以上，充气后可长期使用。

• 可以有效的平缓水系统中的压力动摇，减少水泵的起停频率。

• 隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

产品规格及技术性能
隔膜式气压罐工作形态
SQL系列立式隔膜式气压罐技术性能参数表
注：①供水量栏小流量值―指每小时水泵启动6次，供水量栏最大值－指每小时水泵启动10次。

②为供水平安可靠，每小时水泵启动次数最好在6次以下。

SQW系列卧式隔膜式气压罐技术性能参数表
默认分。

\之老阳三干创作

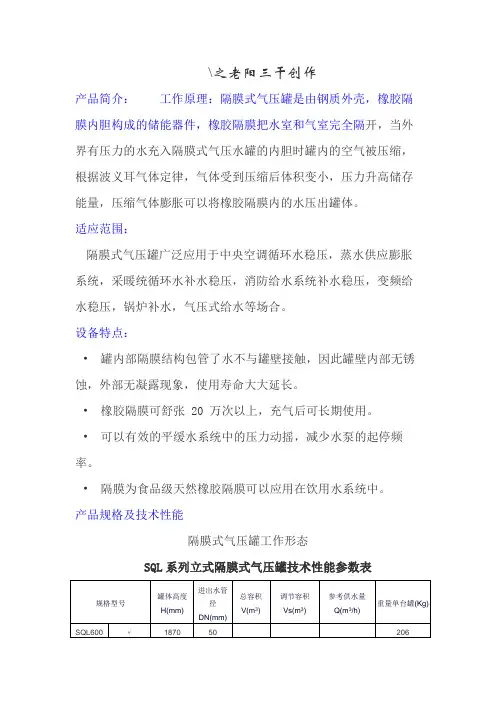

产品简介：工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

适应范围：
隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：
• 罐内部隔膜结构包管了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

• 橡胶隔膜可舒张 20 万次以上，充气后可长期使用。

• 可以有效的平缓水系统中的压力动摇，减少水泵的起停频率。

• 隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

产品规格及技术性能
隔膜式气压罐工作形态
SQL系列立式隔膜式气压罐技术性能参数表
注：①供水量栏小流量值―指每小时水泵启动6次，供水量栏最大值－指每小时水泵启动10次。

②为供水平安可靠，每小时水泵启动次数最好在6次以下。

SQW系列卧式隔膜式气压罐技术性能参数表
默认分。

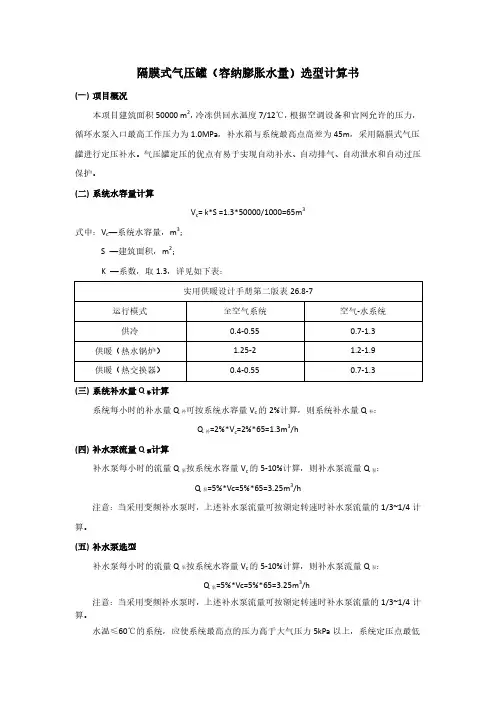

隔膜式气压罐（容纳膨胀水量）选型计算书(一)项目概况本项目建筑面积50000 m2，冷冻供回水温度7/12℃，根据空调设备和官网允许的压力，循环水泵入口最高工作压力为1.0MPa，补水箱与系统最高点高差为45m，采用隔膜式气压罐进行定压补水。

气压罐定压的优点有易于实现自动补水、自动排气、自动泄水和自动过压保护。

(二)系统水容量计算V c= k*S =1.3*50000/1000=65m3式中：V c—系统水容量，m3；S —建筑面积，m2；K —系数，取1.3，详见如下表：(三)系统补水量Q补计算系统每小时的补水量Q补可按系统水容量V c的2%计算，则系统补水量Q补：Q补=2%*V c=2%*65=1.3m3/h(四)补水泵流量Q泵计算补水泵每小时的流量Q泵按系统水容量V c的5-10%计算，则补水泵流量Q泵：Q泵=5%*Vc=5%*65=3.25m3/h注意：当采用变频补水泵时，上述补水泵流量可按额定转速时补水泵流量的1/3~1/4计算。

(五)补水泵选型补水泵每小时的流量Q泵按系统水容量V c的5-10%计算，则补水泵流量Q泵：Q泵=5%*Vc=5%*65=3.25m3/h注意：当采用变频补水泵时，上述补水泵流量可按额定转速时补水泵流量的1/3~1/4计算。

水温≤60℃的系统，应使系统最高点的压力高于大气压力5kPa以上，系统定压点最低压力P定≥补水箱与系统最高点高差△P+ 5kpa+（10kpa裕量），则系统定压点最低压力P定：P定≥450+5+10=465kPa补水泵扬程H应保证补水压力比系统补水点压力P定高30-50kPa，则补水泵扬程H：H≥465+50=515kpa=51.5m选用2台流量为3.25m3/h，扬程为52m的定频水泵，平时一用一备，初期上水和事故补水时2台水泵同时运行。

(六)气压罐选型调节容积V调应不小于3min补水泵流量Q泵，则调节容积V调：V调≥3.25*3/60=0.163m3安全阀的开启压力P4应确保系统的工作压力不超过系统内管网、阀门、设备等的承压能力（补水点处允许工作压力1.0MPa），则安全阀开启压力P4：P4=1000kPa膨胀水量流到补水箱时，可取P3=0.9P4，则电磁阀开的启压力P3：P3=0.9*P4=900kPa补水泵的启动压力P1在满足定压点最低要求压力P定的基础上，则补水泵的启动压力P1：P1= P定=465 kpa补水泵的停泵压力P2，即是电磁阀的关闭压力，可取P2=0.9P3，则补水泵的停泵压力P2：P2=0.9* P3=810kPa压力比αt=（P1+100kpa）/（P2+100kpa）=（465+100）/（810+100）=0.62，满足规定αt=0.5~0.9取值范围。

气压罐选型,怎样选择气压罐气压罐在第二次生活供水中是应用最广泛的产品，气压罐工作原理是当外界有压力的水进入气压罐气囊内时，密封在罐内的气气被压缩，根据波义耳气体定律，气体受到压缩后体积变小压力升高，直到气压罐内气体压力与水的压力达到一致时停止进水。

当水流失压力减低时气压罐内气体压力大于水的压力，此时气体膨胀将气囊内的水挤出补到系统，直到气体压力与水的压力再次达到一致时停止排水。

气压罐选型气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。

总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。

2.2.1气压罐的总容积V气压罐的总容积一般按公式V= βVX ÷(1- αb)计算。

式中：V为气压罐的总容积m3；VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和；β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05；αb为气压罐最低工作压力和最高工作压力之比(以绝对压力计)，一般宜采用0.65～0.85。

消防贮水总容积(VX)：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。

对于消火栓给水系统，按同时使用2支水枪(每支水枪流量5 L/s)计，消防贮水容积为2*5*30=300L；对于自动喷水灭火系统，按5个喷头同时开启，每个喷头以1 L/s计，消防贮水容积为5*1*30=150L。

当2个系统共用气压罐时，消防贮水总容积为300+150=450L。

缓冲水容积V1一般不小于20L，稳压水容积V2一般不小于50L。

2.2.2压力控制点压力值的计算气压罐设4个压力控制点，如图2所示。

其中：P1为气压罐最低工作压力点或气压罐充气压力，即消防贮水容积的下限水位压力，等于最不利点消火栓所需的水压Hmin ，其计算方法同增压泵；P2为最高工作压力，即启动消防泵的压力值。

隔膜式气压罐的选型参数发布日期：2010-11-11浏览数：458气压罐调节水量不是气压罐的容积，而是气压罐在此压力范围内的调节容积，在变频系统上，为最大限度的利用气压罐的体积，可把气压罐预充气体的压力和水泵的启动压力下限设为一致，这样当气压罐内的水全部补充到系统后水泵恰好启动。

如：生活管网变频供水恒压值为P1=0.5MPa，压力下限（水泵再启动压力）P2=0.15MPa，在正常情况下，假设管网夜间用水量为15L/h，在夜间水泵停止工作按7h（22:00－5:00）计算，用水量为105L，那么，如果气压罐在P1与P2压力范围内的调节水量大于105L，即可保证水泵睡眠7小时，因此，选用调节水量在略大于105L 的气压罐是比较合适的，如选用调节水量大大超出105L（上述压力范围内）的气压罐，虽然水泵的间歇时间更长，但超过7小时已经开始进入用水阶段，延长睡眠时间已无意义，因此，不是气压罐体积越大效果越好。

假设需要选用的气压罐容积为V，气压罐预充压力为P2，则由波义耳（Robert Boyle）气体定律，在一定温度下气体压力（P）与容积（V）乘积等于常数的原理，即PV = 定值，P1×V1=P2×V2=P×V其中：P=气压罐预充气体压力V=气压罐体积（也为初始状态预充气体的体积）V1=系统压力为P1时气压罐气体的体积V2=系统压力为P2时气压罐气体的体积由以上可知：0.5V1=0.15V2=0.15VV1=0.3V2 V2=V气压罐的调节容积△V=V－V1=0.7V=105LV=150L即应该选用体积为150L的气压罐，因为气压罐型号的限制，所以按选大不选小和就近原则，来选择相应的良邦气压罐。

热力系统中（锅炉、空调、热泵、热水器等）膨胀罐的选型V =C =系统中水总容量（包括锅炉、管道、散热器等）e =水的热膨胀系数（系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差），标准设备中e=0.0359（90℃）P1=膨胀罐的预充压力 P2=系统运行的最高压力（即系统中安全阀的起跳压力） V =膨胀罐的体积例如:系统水总溶剂为400L的锅炉,安全阀起跳压力为3bar.应该选用多大体积的膨胀罐V = = = 38.3L按选大不选小和就近原则，来选择相应的气压罐。

隔膜式气压罐参数标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
\
产品简介：
工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

适应范围：
隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：
罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

橡胶隔膜可舒张 20 万次以上，充气后可长期使用。

可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

产品规格及技术性能
隔膜式气压罐工作形态
SQL系列立式隔膜式气压罐技术性能参数表
注：①供水量栏小流量值―指每小时水泵启动6次，供水量栏最大值－指每小时水泵启动10次。

②为供水安全可靠，每小时水泵启动次数最好在6次以下。

SQW系列卧式隔膜式气压罐技术性能参数表
默认分。

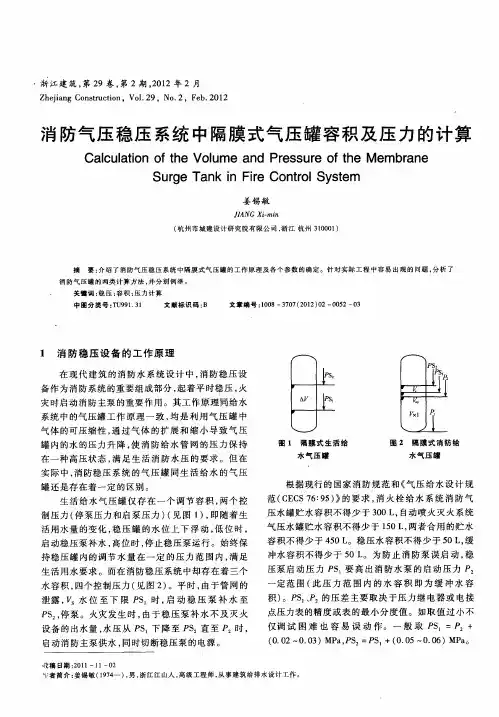

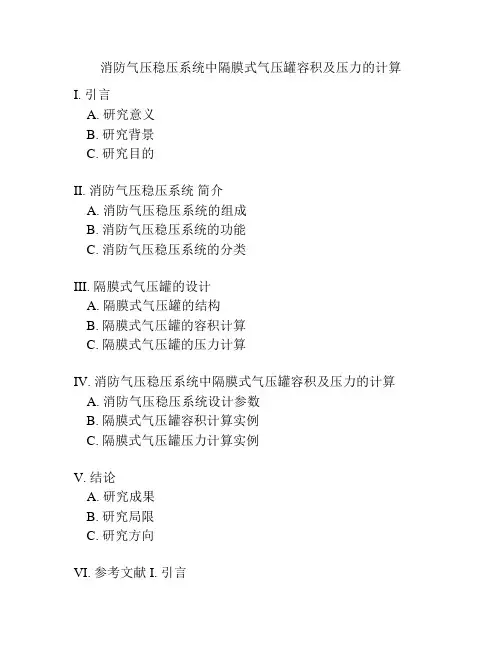

消防气压稳压系统中隔膜式气压罐容积及压力的计算I. 引言A. 研究意义B. 研究背景C. 研究目的II. 消防气压稳压系统简介A. 消防气压稳压系统的组成B. 消防气压稳压系统的功能C. 消防气压稳压系统的分类III. 隔膜式气压罐的设计A. 隔膜式气压罐的结构B. 隔膜式气压罐的容积计算C. 隔膜式气压罐的压力计算IV. 消防气压稳压系统中隔膜式气压罐容积及压力的计算A. 消防气压稳压系统设计参数B. 隔膜式气压罐容积计算实例C. 隔膜式气压罐压力计算实例V. 结论A. 研究成果B. 研究局限C. 研究方向VI. 参考文献I. 引言火灾是一种常见的灾难性事件，给人们的安全生命带来了巨大的威胁。
