H3C交换机与Cisco交换机STP协议对接注意事项

  • 格式：doc
  • 大小：16.00 KB
  • 文档页数：2

下载文档原格式

  / 2

合集下载

思科H3C交换机生成树对接问题解决方法

思科H3C交换机生成树对接问题解决方法

MSTP--多生成树协议/MiniSite/H3care_Club/Data_Center/Net_Reptile/The_One/Home/Catalog/200911/655244_97665_0.htm作者：| 上传时间：2009-11-16 | TAG：前面提到的STP/RSTP协议以及Cisco的私有协议PVST+都属于单生成树（SST）协议，也就是对于支持多vlan的设备只能运行单一的生成树。

MSTP是IEEE 802.1s中提出的一种STP和VLAN结合使用的新协议，它既继承了RSTP端口快速迁移的优点，又解决了RSTP中不同vlan必须运行在同一棵生成树上的问题。

接下来我们从MSTP基本概念、基本原理、报文特征、H3C产品实现以及与Cisco产品互通等几个方面进行阐述，在总结中引入了H3C设备为了应对实际网络环境所提供的特定保护功能，在附录中是MSTP模块的缺省配置。

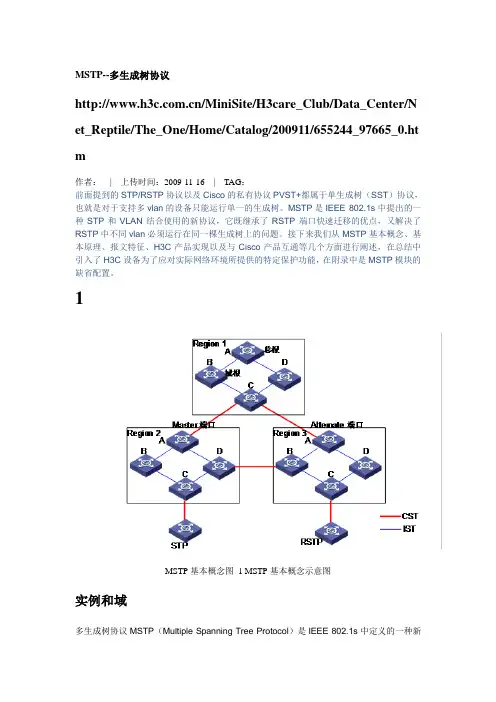

1MSTP基本概念图1 MSTP基本概念示意图实例和域多生成树协议MSTP（Multiple Spanning Tree Protocol）是IEEE 802.1s中定义的一种新型生成树协议。

简单说来，STP/RSTP是基于端口的，PVST＋是基于VLAN的，而MSTP 是基于实例的。

与STP/RSTP和PVST+相比，MSTP中引入了“实例”（Instance）和“域”(Region) “的概念。

所谓“实例”就是多个VLAN的一个集合，这种通过多个VLAN捆绑到一个实例中去的方法可以节省通信开销和资源占用率。

MSTP各个实例拓扑的计算是独立的，在这些实例上就可以实现负载均衡。

使用的时候，可以把多个相同拓扑结构的VLAN 映射到某一个实例中，这些VLAN在端口上的转发状态将取决于对应实例在MSTP里的转发状态。

所谓“域”，由域名(Configuration Name)、修订级别(Revision Level)、格式选择器(Configuration Identifier Format Selector[1])、VLAN与实例的映射关系(mapping of VIDs to spanning trees)，其中域名、格式选择器和修订级别在BPDU报文中都有相关字段，而VLAN 与实例的映射关系在BPDU报文中表现摘要信息(Configuration Digest)，该摘要是根据映射关系计算得到的一个16字节签名。

Cisco交换机之STP协议简单详解

Cisco交换机之STP协议简单详解

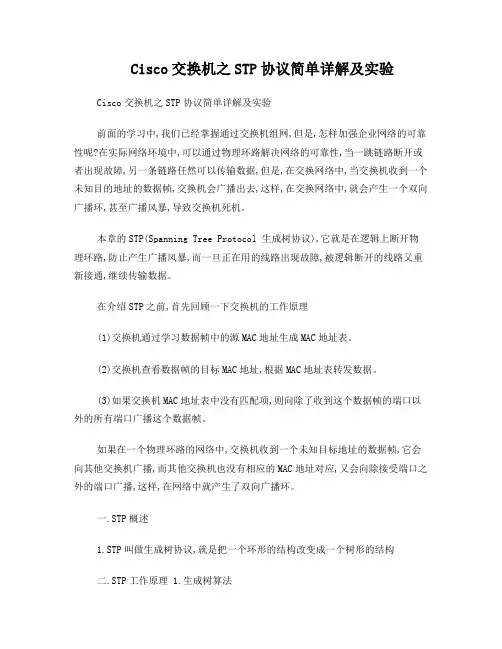

Cisco交换机之STP协议简单详解及实验Cisco交换机之STP协议简单详解及实验前面的学习中,我们已经掌握通过交换机组网,但是,怎样加强企业网络的可靠性呢?在实际网络环境中,可以通过物理环路解决网络的可靠性,当一跳链路断开或者出现故障,另一条链路任然可以传输数据,但是,在交换网络中,当交换机收到一个未知目的地址的数据帧,交换机会广播出去,这样,在交换网络中,就会产生一个双向广播环,甚至广播风暴,导致交换机死机。

本章的STP(Spanning Tree Protocol 生成树协议),它就是在逻辑上断开物理环路,防止产生广播风暴,而一旦正在用的线路出现故障,被逻辑断开的线路又重新接通,继续传输数据。

在介绍STP之前,首先回顾一下交换机的工作原理(1)交换机通过学习数据帧中的源MAC地址生成MAC地址表。

(2)交换机查看数据帧的目标MAC地址,根据MAC地址表转发数据。

(3)如果交换机MAC地址表中没有匹配项,则向除了收到这个数据帧的端口以外的所有端口广播这个数据帧。

如果在一个物理环路的网络中,交换机收到一个未知目标地址的数据帧,它会向其他交换机广播,而其他交换机也没有相应的MAC地址对应,又会向除接受端口之外的端口广播,这样,在网络中就产生了双向广播环。

一.STP概述1.STP叫做生成树协议,就是把一个环形的结构改变成一个树形的结构二.STP工作原理 1.生成树算法(1)选择根网桥(Root Bridge)选择根网桥的依据是网桥ID(8字节的字段)前2字节为网桥优先级(范围是0--65535,默认值是32768),后6字节是网桥的MAC地址。

(2)选择根端口(Root Ports)选择根端口的依据按照顺序是:到根网桥最底的根路径成本直连的网桥ID最小端口ID最小下面是带宽与路径成本的关系链路带宽(Mb/s)路径成本10 10016 6245 39100 19155 14622 61000 410000 2端口ID是一个2字节的STP参数,前8位是端口优先级(范围是0--255,默认是128)后8位是端口编号,注意:端口编号不是端口号,但是端口号低的端口,端口编号值也较小。

STP协议详解及跨厂商互通指导

STP协议详解及跨厂商互通指导
● ●
18

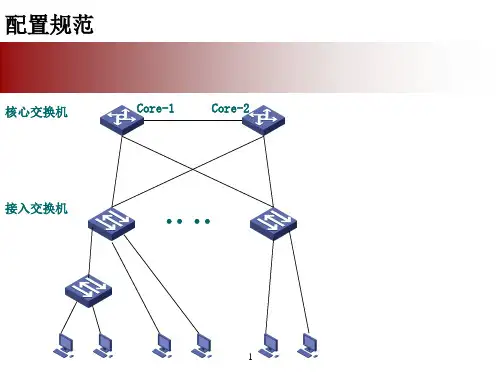

局域网设计举例
19
设计原则
可靠、冗余以及易管理是设计的三大原则，具体如下：
1、如果维护力量有限，且局域网带宽充裕，采用默认的MSTP，但不进行多实例的 划分； 2、在连接终端的交换机端口的防环路技术上，鉴于不同低端交换机对loopbackdetection检测出环路的处理机制不同，不利管理，采用边缘端口+BPDU 保护； 3、在接入交换机和核心之间的防止链路单通的技术上，由于交换机形态多，不采 用DLDP，采用stp loop-protection技术； 4、两台核心交换机下连接入交换机的端口采用stp root-protection； 5、所有接入交换机的下连端口设置广播抑制比5%，核心的抑制比设置为10%。
STP功能关闭，端口环回。
7
Loop-protection
Layer2 network
链路单通，单项 链路单通，单项BPDU 报文丢失，导致环路。 报文丢失，导致环路。 RP AP 以太网接口视图下配置： 以太网接口视图下配置： Stp loop-protection
8
DLDP-单通故障检测 单通故障检测
H3C交换机和 交换机和cisco交换机的 互通 交换机的stp互通 交换机和 交换机的
STP协议与PVST+协议只能在VLAN 1内进行互通 RSTP协议与Rapid-PVST+协议只能在VLAN 1内进行互通，并保证整个 网络所有VLAN使用一棵生成树。 ●默认情况下，由于摘要信息不同，MSTP协议与MST协议只能进行域间互 通（要完成MSTP域内互通，则必须要在连接Cisco交换机的H3C交换机 上，以及连接Cisco交换机的H3C交换机的端口上使能“摘要侦听”功 能）
14

H3C STP配置要点以及注意事项

H3C STP配置要点以及注意事项
例3：有三台相同交换机（指端口速度）相连，形成环路，启用STP。RoodID,Cost相同，如何指定Discarding端口？
当RoodID,Cost相同，交换机MAC大的端口为Discarding端口。
如果，RoodID,Cost，DesignatedBridgeID相同，说明是两个交换机间有两根以上的线相连。
Port Role :CIST Designated Port
Port Priority :128
Port Cost(Legacy) :Config=auto / Active=200
Desg. Bridge/Port :0.000f-e28c-f2c7 / 128.1
在对一个端口进行配置的时候，在Loop保护功能，Root保护功能或者边缘端口设置三个配置中，同一时刻只能有一个配置生效。
缺省情况下，交换机不启动BPDU保护功能、Root保护功能和环路保护功能。
总之，直接与终端相连的端口设为边缘端口,根交换机设为Root保护功能，次汇聚交换机设为环路保护功能。
根交换机的Hello Time、Forward Delay以及Maximum Age三个时间参数取值之间应该满足如下公式，否则网络会频繁震荡：
2 × (forward-delay －1 second) >= mello time+ 1 second)
缺省情况下，交换机所有以太网端口均被配置为非边缘端口。
配置交换机的保护功能：
支持MSTP的交换机提供BPDU保护功能、Root保护功能和环路保护功能。
对于接入层设备，接入端口一般直接与用户终端（如PC机）或文件服务器相连，此时接入端口被设置为边缘端口以实现这些端口的快速迁移；当这些端口接收到配置消息（BPDU报文）时系统会自动将这些端口设置为非边缘端口，重新计算生成树，引起网络拓扑的震荡。这些端口正常情况下应该不会收到生成树协议的配置消息。如果有人伪造配置消息恶意攻击交换机，就会引起网络震荡。BPDU保护功能可以防止这种网络攻击。

H3C_STP_RSTP_MSTP协议原理及配置

H3C_STP_RSTP_MSTP协议原理及配置

Root Switch is 0001 Lowest Cost to Root = 7
Switch A BID =0001
Root Switch is 0001 Lowest Cost to Root = 3
Cost to Root =18 Switch B BID =0050 Cost to Root =7
Switch A BID =0001
Root Switch is 0001 Lowest Cost to Root = 3
Cost to Root =18 Switch B BID =0050 Cost to Root =7
Cost to Root =3 Switch C BID =1045 Cost to Root =22

11
如何确定根桥
I’m the Root Switch
I’m the Root Switch
Switch A BID =0001
I’m the Root Switch
Switch B BID =0050
Switch C BID =1045
Switch D BID =0030
I’m the Root Switch

Root Switch = 0001 Lowest Cost to Root = 11
22
BPDU交换过程
I’m the Root Switch Lowest Cost to Root = 0
Root Switch is 0001 Lowest Cost to Root = 7

14
如何确定根桥
I’m the Root Switch
Root Switch =0001
Switch A BID =0001

CISCO交换机STP详细说明及配置

CISCO交换机STP详细说明及配置

CISCO‎交换机ST‎P详细说明‎及配置一、STP概述‎STP（生成树协议‎）是一个二层‎管理协议。

在一个扩展‎的局域网中‎参与STP‎的所有交换‎机之间通过‎交换桥协议‎数据单元b‎p du（bridg‎e proto‎c ol data unit）来实现；为稳定的生‎成树拓扑结‎构选择一个‎根桥；为每个交换‎网段选择一‎台指定交换‎机；将冗余路径‎上的交换机‎置为blo‎cking‎，来消除网络‎中的环路。

IEEE 802.1d是最早‎关于STP‎的标准，它提供了网‎络的动态冗‎余切换机制‎。

STP使您‎能在网络设‎计中部署备‎份线路，并且保证：* 在主线路正‎常工作时，备份线路是‎关闭的。

* 当主线路出‎现故障时自‎动使能备份‎线路，切换数据流‎。

rSTP（rapid‎spann‎i ng tree proto‎c ol）是STP的‎扩展，其主要特点‎是增加了端‎口状态快速‎切换的机制‎，能够实现网‎络拓扑的快‎速转换。

1.1 设置STP‎模式使用命令c‎onfig‎spann‎i ng-tree mode可‎以设置ST‎P模式为8‎02.1d STP或者‎802.1w rSTP.1.2 配置STP‎交换机中默‎认存在一个‎d efau‎l t STP域。

多域STP‎是扩展的8‎02.1d，它允许在同‎一台交换设‎备上同时存‎在多个ST‎P域，各个STP‎域都按照8‎02.1d运行，各域之间互‎不影响。

它提供了一‎种能够更为‎灵活和稳定‎网络环境，基本实现在‎v l an中‎计算生成树‎。

1.2.1 创建或删除‎S T P利用命令c‎reate‎STPd和‎d elet‎e STPd可‎以创建或删‎除S TP.缺省的de‎fault‎STP域不‎能手工创建‎和删除。

1.2.2 使能或关闭‎S T P交换机中S‎T P缺省状‎态是关闭的‎。

利用命令c‎onfig‎STPd可‎以使能或关‎闭S TP.1.2.3 使能或关闭‎指定STP‎的端口交换机中所‎有端口默认‎都是参与S‎T P计算的‎。

CISCO与H3CSTP对接检验测试

CISCO与H3CSTP对接检验测试

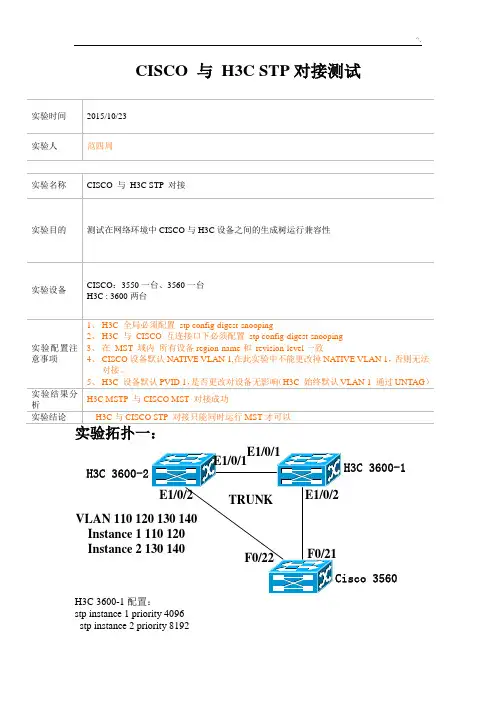

CISCO 与H3C STP对接测试实验拓扑一：H3C 3600-1配置：stp instance 1 priority 4096stp instance 2 priority 8192stp enablestp region-configurationregion-name Srevision-level 1instance 1 vlan 110 120instance 2 vlan 130 140active region-configurationstp config-digest-snoopingH3C 3600-2配置：stp instance 1 priority 8192stp instance 2 priority 4096stp enablestp region-configurationregion-name Sinstance 1 vlan 110 120instance 2 vlan 130 140active region-configurationstp config-digest-snoopingCISCO 3560配置：spanning-tree mode mstspanning-tree extend system-id!spanning-tree mst configurationname Srevision 1instance 1 vlan 110, 120instance 2 vlan 130, 140SPANNING-TREE 状态：H3C-3600-1：<h3c-1>dis stp briMSTID Port Role STP State Protection0 Ethernet1/0/1 ROOT FORW ARDING NONE0 Ethernet1/0/2 DESI FORWARDING NONE1 Ethernet1/0/1 DESI FORWARDING NONE1 Ethernet1/0/2 DESI FORWARDING NONE2 Ethernet1/0/1 ROOT FORWARDING NONE2 Ethernet1/0/2 DESI FORWARDING NONE (*) means port in aggregation group<h3c-1>dis stp ins 1-------[MSTI 1 Global Info]-------MSTI Bridge ID :4097.000f-e268-4df2MSTI RegRoot/IRPC :4097.000f-e268-4df2 / 0MSTI RootPortId :0.0Master Bridge :32768.000f-e268-4d14Cost to Master :200TC or TCN received :330----[Port1(Ethernet1/0/1)][FORW ARDING]----Port Role :Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :4097.000f-e268-4df2 / 128.1Num of Vlans Mapped :2Rapid Fwd State :Rapid ForwardingPort Times :RemHops 20----[Port2(Ethernet1/0/2)][FORW ARDING]----Port Role :Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :4097.000f-e268-4df2 / 128.2Num of Vlans Mapped :2Rapid Fwd State :Rapid ForwardingPort Times :RemHops 20<h3c-1>dis stp ins 2-------[MSTI 2 Global Info]-------MSTI Bridge ID :8194.000f-e268-4df2MSTI RegRoot/IRPC :4098.000f-e268-4d14 / 200MSTI RootPortId :128.1Master Bridge :32768.000f-e268-4d14Cost to Master :200TC or TCN received :191----[Port1(Ethernet1/0/1)][FORW ARDING]----Port Role :Root PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :4098.000f-e268-4d14 / 128.1Num of Vlans Mapped :2Port Times :RemHops 20----[Port2(Ethernet1/0/2)][FORW ARDING]----Port Role :Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :8194.000f-e268-4df2 / 128.2Num of Vlans Mapped :2Rapid Fwd State :Rapid ForwardingPort Times :RemHops 19----[Port5(Ethernet1/0/5)][DOWN]----Port Role :Disabled PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200000Desg. Bridge/Port :8194.000f-e268-4df2 / 128.5Num of Vlans Mapped :1Port Times :RemHops 20<h3c-1>dis stp ins 0-------[CIST Global Info][Mode MSTP]-------CIST Bridge :32768.000f-e268-4df2Bridge Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20 CIST Root/ERPC :32768.000f-e268-4d14 / 0CIST RegRoot/IRPC :32768.000f-e268-4d14 / 200CIST RootPortId :128.1BPDU-Protection :disabledTC-Protection :enabled / Threshold=6Bridge ConfigDigest Snooping :enabledTC or TCN received :344Time since last TC :0 days 0h:43m:8s----[Port1(Ethernet1/0/1)][FORW ARDING]----Port Protocol :enabledPort Role :CIST Root PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :32768.000f-e268-4d14 / 128.1Port Edged :Config=disabled / Active=disabledPoint-to-point :Config=auto / Active=trueTransmit Limit :10 packets/hello-timeProtection Type :NoneMSTP BPDU format :Config=auto / Active=legacyPort ConfigDigest Snooping :disabledNum of Vlans Mapped :1PortTimes :Hello 2s MaxAge 20s FwDly 15s MsgAge 0s RemHop 20 BPDU Sent :2074TCN: 0, Config: 0, RST: 0, MST: 2074BPDU Received :2336TCN: 0, Config: 0, RST: 0, MST: 2336----[Port2(Ethernet1/0/2)][FORW ARDING]----Port Protocol :enabledPort Role :CIST Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :32768.000f-e268-4df2 / 128.2Port Edged :Config=disabled / Active=disabledPoint-to-point :Config=auto / Active=trueTransmit Limit :10 packets/hello-timeProtection Type :NoneMSTP BPDU format :Config=auto / Active=standard(802.1s)Port ConfigDigest Snooping :enabledRapid Fwd State :Rapid ForwardingNum of Vlans Mapped :1PortTimes :Hello 2s MaxAge 20s FwDly 15s MsgAge 0s RemHop 19 BPDU Sent :1331TCN: 0, Config: 0, RST: 0, MST: 1331BPDU Received :13TCN: 0, Config: 0, RST: 0, MST: 13H3C-3600-2：<h3c-2>dis stp briMSTID Port Role STP State Protection0 Ethernet1/0/1 DESI FORWARDING NONE0 Ethernet1/0/2 DESI FORWARDING NONE1 Ethernet1/0/1 ROOT FORWARDING NONE1 Ethernet1/0/2 DESI FORWARDING NONE2 Ethernet1/0/1 DESI FORWARDING NONE2 Ethernet1/0/2 DESI FORWARDING NONE <h3c-2>dis stp ins 1-------[MSTI 1 Global Info]-------MSTI Bridge ID :8193.000f-e268-4d14MSTI RegRoot/IRPC :4097.000f-e268-4df2 / 200MSTI RootPortId :128.1Master Bridge :32768.000f-e268-4d14Cost to Master :0TC or TCN received :100----[Port1(Ethernet1/0/1)][FORW ARDING]----Port Role :Root PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :4097.000f-e268-4df2 / 128.1Num of Vlans Mapped :2Port Times :RemHops 20----[Port2(Ethernet1/0/2)][FORW ARDING]----Port Role :Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :8193.000f-e268-4d14 / 128.2Num of Vlans Mapped :2Port Times :RemHops 19<h3c-2>dis stp ins 1-------[MSTI 1 Global Info]-------MSTI Bridge ID :8193.000f-e268-4d14MSTI RegRoot/IRPC :4097.000f-e268-4df2 / 200MSTI RootPortId :128.1Master Bridge :32768.000f-e268-4d14Cost to Master :0TC or TCN received :100----[Port1(Ethernet1/0/1)][FORW ARDING]----Port Role :Root PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :4097.000f-e268-4df2 / 128.1Num of Vlans Mapped :2Port Times :RemHops 20----[Port2(Ethernet1/0/2)][FORW ARDING]----Port Role :Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :8193.000f-e268-4d14 / 128.2Num of Vlans Mapped :2Port Times :RemHops 19<h3c-2>dis stp ins 2-------[MSTI 2 Global Info]-------MSTI Bridge ID :4098.000f-e268-4d14MSTI RegRoot/IRPC :4098.000f-e268-4d14 / 0MSTI RootPortId :0.0Master Bridge :32768.000f-e268-4d14Cost to Master :0TC or TCN received :92----[Port1(Ethernet1/0/1)][FORW ARDING]----Port Role :Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :4098.000f-e268-4d14 / 128.1Num of Vlans Mapped :2Port Times :RemHops 20----[Port2(Ethernet1/0/2)][FORW ARDING]----Port Role :Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :4098.000f-e268-4d14 / 128.2Num of Vlans Mapped :2Port Times :RemHops 20<h3c-2>dis stp ins 0-------[CIST Global Info][Mode MSTP]-------CIST Bridge :32768.000f-e268-4d14Bridge Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20CIST Root/ERPC :32768.000f-e268-4d14 / 0CIST RegRoot/IRPC :32768.000f-e268-4d14 / 0CIST RootPortId :0.0BPDU-Protection :disabledTC-Protection :enabled / Threshold=6Bridge ConfigDigest Snooping :enabledTC or TCN received :278Time since last TC :0 days 0h:46m:51s----[Port1(Ethernet1/0/1)][FORW ARDING]----Port Protocol :enabledPort Role :CIST Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :32768.000f-e268-4d14 / 128.1Port Edged :Config=disabled / Active=disabledPoint-to-point :Config=auto / Active=trueTransmit Limit :10 packets/hello-timeProtection Type :NoneMSTP BPDU format :Config=legacyPort ConfigDigest Snooping :disabledNum of Vlans Mapped :1PortTimes :Hello 2s MaxAge 20s FwDly 15s MsgAge 0s RemHop 20 BPDU Sent :2456TCN: 0, Config: 0, RST: 0, MST: 2456BPDU Received :2186TCN: 0, Config: 0, RST: 0, MST: 2186----[Port2(Ethernet1/0/2)][FORW ARDING]----Port Protocol :enabledPort Role :CIST Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :32768.000f-e268-4d14 / 128.2Port Edged :Config=disabled / Active=disabledPoint-to-point :Config=auto / Active=trueTransmit Limit :10 packets/hello-timeProtection Type :NoneMSTP BPDU format :Config=legacyPort ConfigDigest Snooping :enabledNum of Vlans Mapped :1PortTimes :Hello 2s MaxAge 20s FwDly 15s MsgAge 0s RemHop 20 BPDU Sent :1436TCN: 0, Config: 0, RST: 0, MST: 1436BPDU Received :8TCN: 0, Config: 0, RST: 0, MST: 8CISCO 3560状态：Switch#sh spanning-tree mst 1 de##### MST1 vlans mapped: 110,120Bridge address d057.4c2c.a400 priority 32769 (32768 sysid 1)Root address 000f.e268.4df2 priority 4097 (4096 sysid 1)port Fa0/21 cost 200000 rem hops 19 FastEthernet0/21 of MST1 is root forwardingPort info port id 128.23 priority 128 cost 200000 Designated root address 000f.e268.4df2 priority 4097 cost 0 Designated bridge address 000f.e268.4df2 priority 4097 port id 128.2 Timers: message expires in 4 sec, forward delay 0, forward transitions 2Bpdus (MRecords) sent 20, received 1584FastEthernet0/22 of MST1 is alternate blockingPort info port id 128.24 priority 128 cost 200000 Designated root address 000f.e268.4df2 priority 4097 cost 200 Designated bridge address 000f.e268.4d14 priority 8193 port id 128.2 Timers: message expires in 4 sec, forward delay 0, forward transitions 0Bpdus (MRecords) sent 7, received 12Switch#sh spanning-tree mst 2 de##### MST2 vlans mapped: 130,140Bridge address d057.4c2c.a400 priority 32770 (32768 sysid 2)Root address 000f.e268.4d14 priority 4098 (4096 sysid 2)port Fa0/22 cost 200000 rem hops 19 FastEthernet0/21 of MST2 is alternate blockingPort info port id 128.23 priority 128 cost 200000 Designated root address 000f.e268.4d14 priority 4098 cost 200 Designated bridge address 000f.e268.4df2 priority 8194 port id 128.2 Timers: message expires in 4 sec, forward delay 0, forward transitions 1Bpdus (MRecords) sent 20, received 1589FastEthernet0/22 of MST2 is root forwardingPort info port id 128.24 priority 128 cost 200000 Designated root address 000f.e268.4d14 priority 4098 cost 0 Designated bridge address 000f.e268.4d14 priority 4098 port id 128.2 Timers: message expires in 4 sec, forward delay 0, forward transitions 1Bpdus (MRecords) sent 7, received 16Switch#sh spanning-tree mst 0 de##### MST0 vlans mapped: 1-109,111-119,121-129,131-139,141-4094Bridge address d057.4c2c.a400 priority 32768 (32768 sysid 0)Root address 000f.e268.4d14 priority 32768 (32768 sysid 0)port Fa0/22 path cost 0Regional Root address 000f.e268.4d14 priority 32768 (32768 sysid 0)internal cost 200000 rem hops 19 Operational hello time 2 , forward delay 15, max age 20, txholdcount 6Configured hello time 2 , forward delay 15, max age 20, max hops 20 FastEthernet0/21 of MST0 is alternate blockingPort info port id 128.23 priority 128 cost 200000 Designated root address 000f.e268.4d14 priority 32768 cost 0 Design. regional root address 000f.e268.4d14 priority 32768 cost 200 Designated bridge address 000f.e268.4df2 priority 32768 port id 128.2 Timers: message expires in 5 sec, forward delay 0, forward transitions 1Bpdus sent 20, received 1613FastEthernet0/22 of MST0 is root forwardingPort info port id 128.24 priority 128 cost 200000 Designated root address 000f.e268.4d14 priority 32768 cost 0 Design. regional root address 000f.e268.4d14 priority 32768 cost 0 Designated bridge address 000f.e268.4d14 priority 32768 port id 128.2 Timers: message expires in 5 sec, forward delay 0, forward transitions 1Bpdus sent 7, received 40实验拓扑二：CISCO 3550配置：spanning-tree mode mstspanning-tree extend system-id!spanning-tree mst configurationname Srevision 1instance 1 vlan 110, 120instance 2 vlan 130, 140SPANNING-TREE 状态：SW2#sh spanning-tree mst 1 de###### MST01 vlans mapped: 110,120Bridge address 0014.a897.e880 priority 32769 (32768 sysid 1)Root address 000f.e268.4df2 priority 4097 (4096 sysid 1)port Fa0/46 cost 400000 rem hops 18 FastEthernet0/46 of MST01 is root forwardingPort info port id 128.46 priority 128 cost 200000 Designated root address 000f.e268.4df2 priority 4097 cost 200000 Designated bridge address d057.4c2c.a400 priority 32769 port id 128.25 Timers: message expires in 5 sec, forward delay 0, forward transitions 1Bpdus (MRecords) sent 5, received 126SW2#sh spanning-tree mst 2 de###### MST02 vlans mapped: 130,140Bridge address 0014.a897.e880 priority 32770 (32768 sysid 2)Root address 000f.e268.4d14 priority 4098 (4096 sysid 2)port Fa0/46 cost 400000 rem hops 18 FastEthernet0/46 of MST02 is root forwardingPort info port id 128.46 priority 128 cost 200000 Designated root address 000f.e268.4d14 priority 4098 cost 200000 Designated bridge address d057.4c2c.a400 priority 32770 port id 128.25 Timers: message expires in 4 sec, forward delay 0, forward transitions 1Bpdus (MRecords) sent 5, received 128SW2#sh spanning-tree mst 0 de###### MST00 vlans mapped: 1-109,111-119,121-129,131-139,141-4094 Bridge address 0014.a897.e880 priority 32768 (32768 sysid 0)Root address 000f.e268.4d14 priority 32768 (32768 sysid 0)port Fa0/46 path cost 0IST master address 000f.e268.4d14 priority 32768 (32768 sysid 0)path cost 400000 rem hops 18 Operational hello time 2, forward delay 15, max age 20Configured hello time 2, forward delay 15, max age 20, max hops 20FastEthernet0/46 of MST00 is root forwardingPort info port id 128.46 priority 128 cost 200000 Designated root address 000f.e268.4d14 priority 32768 cost 0 Designated ist master address 000f.e268.4d14 priority 32768 cost 200000 Designated bridge address d057.4c2c.a400 priority 32768 port id 128.25 Timers: message expires in 5 sec, forward delay 0, forward transitions 1Bpdus sent 5, received 132实验拓扑三：交换机配置同上不变动观察SPANNING-TREE 状态：H3C-3600-01：<h3c-1><h3c-1>dis stp briMSTID Port Role STP State Protection0 Ethernet1/0/1 ROOT FORW ARDING NONE0 Ethernet1/0/2 DESI FORWARDING NONE1 Ethernet1/0/1 DESI FORWARDING NONE1 Ethernet1/0/2 DESI FORWARDING NONE2 Ethernet1/0/1 ROOT FORW ARDING NONE2 Ethernet1/0/2 DESI FORWARDING NONE (*) means port in aggregation group<h3c-1>dis stp ins 1-------[MSTI 1 Global Info]-------MSTI Bridge ID :4097.000f-e268-4df2MSTI RegRoot/IRPC :4097.000f-e268-4df2 / 0MSTI RootPortId :0.0Master Bridge :32768.000f-e268-4d14Cost to Master :200TC or TCN received :352----[Port1(Ethernet1/0/1)][FORW ARDING]----Port Role :Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :4097.000f-e268-4df2 / 128.1Num of Vlans Mapped :2Rapid Fwd State :Rapid ForwardingPort Times :RemHops 20----[Port2(Ethernet1/0/2)][FORW ARDING]----Port Role :Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :4097.000f-e268-4df2 / 128.2Num of Vlans Mapped :2Rapid Fwd State :Rapid ForwardingPort Times :RemHops 20<h3c-1>dis stp ins 2-------[MSTI 2 Global Info]-------MSTI Bridge ID :8194.000f-e268-4df2MSTI RegRoot/IRPC :4098.000f-e268-4d14 / 200MSTI RootPortId :128.1Master Bridge :32768.000f-e268-4d14Cost to Master :200TC or TCN received :227----[Port1(Ethernet1/0/1)][FORW ARDING]----Port Role :Root PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :4098.000f-e268-4d14 / 128.1Num of Vlans Mapped :2Port Times :RemHops 20----[Port2(Ethernet1/0/2)][FORW ARDING]----Port Role :Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :8194.000f-e268-4df2 / 128.2Num of Vlans Mapped :2Rapid Fwd State :Rapid ForwardingPort Times :RemHops 19H3C-3600-02：<h3c-2>dis stp briMSTID Port Role STP State Protection0 Ethernet1/0/1 DESI FORWARDING NONE0 Ethernet1/0/2 DESI FORWARDING NONE1 Ethernet1/0/1 ROOT FORWARDING NONE1 Ethernet1/0/2 DESI FORWARDING NONE2 Ethernet1/0/1 DESI FORWARDING NONE2 Ethernet1/0/2 DESI FORWARDING NONE <h3c-2>dis stp ins 1-------[MSTI 1 Global Info]-------MSTI Bridge ID :8193.000f-e268-4d14MSTI RegRoot/IRPC :4097.000f-e268-4df2 / 200MSTI RootPortId :128.1Master Bridge :32768.000f-e268-4d14Cost to Master :0TC or TCN received :115----[Port1(Ethernet1/0/1)][FORW ARDING]----Port Role :Root PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :4097.000f-e268-4df2 / 128.1Num of Vlans Mapped :2Port Times :RemHops 20----[Port2(Ethernet1/0/2)][FORW ARDING]----Port Role :Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :8193.000f-e268-4d14 / 128.2Num of Vlans Mapped :2Port Times :RemHops 19<h3c-2>dis stp ins 2-------[MSTI 2 Global Info]-------MSTI Bridge ID :4098.000f-e268-4d14MSTI RegRoot/IRPC :4098.000f-e268-4d14 / 0MSTI RootPortId :0.0Master Bridge :32768.000f-e268-4d14Cost to Master :0TC or TCN received :121----[Port1(Ethernet1/0/1)][FORW ARDING]----Port Role :Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :4098.000f-e268-4d14 / 128.1Num of Vlans Mapped :2Port Times :RemHops 20----[Port2(Ethernet1/0/2)][FORW ARDING]----Port Role :Designated PortPort Priority :128Port Cost(Legacy) :Config=auto / Active=200Desg. Bridge/Port :4098.000f-e268-4d14 / 128.2Num of Vlans Mapped :2Port Times :RemHops 20CISCO 3560：Switch#sh spanning-tree mst 1 de##### MST1 vlans mapped: 110,120Bridge address d057.4c2c.a400 priority 32769 (32768 sysid 1)Root address 000f.e268.4df2 priority 4097 (4096 sysid 1)port Fa0/21 cost 200000 rem hops 19 FastEthernet0/21 of MST1 is root forwardingPort info port id 128.23 priority 128 cost 200000 Designated root address 000f.e268.4df2 priority 4097 cost 0 Designated bridge address 000f.e268.4df2 priority 4097 port id 128.2 Timers: message expires in 4 sec, forward delay 0, forward transitions 4Bpdus (MRecords) sent 35, received 2054FastEthernet0/22 of MST1 is designated forwardingPort info port id 128.24 priority 128 cost 200000 Designated root address 000f.e268.4df2 priority 4097 cost 200000 Designated bridge address d057.4c2c.a400 priority 32769 port id 128.24 Timers: message expires in 0 sec, forward delay 0, forward transitions 1Bpdus (MRecords) sent 640, received 496Switch#sh spanning-tree mst 2 de##### MST2 vlans mapped: 130,140Bridge address d057.4c2c.a400 priority 32770 (32768 sysid 2)Root address 000f.e268.4d14 priority 4098 (4096 sysid 2)port Fa0/21 cost 200200 rem hops 18 FastEthernet0/21 of MST2 is root forwardingPort info port id 128.23 priority 128 cost 200000 Designated root address 000f.e268.4d14 priority 4098 cost 200 Designated bridge address 000f.e268.4df2 priority 8194 port id 128.2 Timers: message expires in 5 sec, forward delay 0, forward transitions 3Bpdus (MRecords) sent 35, received 2058FastEthernet0/22 of MST2 is alternate blockingPort info port id 128.24 priority 128 cost 200000 Designated root address 000f.e268.4d14 priority 4098 cost 200000 Designated bridge address 0014.a897.e880 priority 32770 port id 128.45 Timers: message expires in 5 sec, forward delay 0, forward transitions 1Bpdus (MRecords) sent 657, received 509CISCO 3550：SW2#sh spanning-tree mst 1 de###### MST01 vlans mapped: 110,120Bridge address 0014.a897.e880 priority 32769 (32768 sysid 1)Root address 000f.e268.4df2 priority 4097 (4096 sysid 1)port Fa0/46 cost 200200 rem hops 18 FastEthernet0/45 of MST01 is alternate blockingPort info port id 128.45 priority 128 cost 200000 Designated root address 000f.e268.4df2 priority 4097 cost 200000 Designated bridge address d057.4c2c.a400 priority 32769 port id 128.24 Timers: message expires in 5 sec, forward delay 0, forward transitions 1Bpdus (MRecords) sent 742, received 944FastEthernet0/46 of MST01 is root forwardingPort info port id 128.46 priority 128 cost 200000 Designated root address 000f.e268.4df2 priority 4097 cost 200 Designated bridge address 000f.e268.4d14 priority 8193 port id 128.2 Timers: message expires in 5 sec, forward delay 0, forward transitions 1Bpdus (MRecords) sent 8, received 206SW2#sh spanning-tree mst 2 de###### MST02 vlans mapped: 130,140Bridge address 0014.a897.e880 priority 32770 (32768 sysid 2)Root address 000f.e268.4d14 priority 4098 (4096 sysid 2)port Fa0/46 cost 200000 rem hops 19 FastEthernet0/45 of MST02 is designated forwardingPort info port id 128.45 priority 128 cost 200000 Designated root address 000f.e268.4d14 priority 4098 cost 200000 Designated bridge address 0014.a897.e880 priority 32770 port id 128.45 Timers: message expires in 0 sec, forward delay 0, forward transitions 2Bpdus (MRecords) sent 750, received 954FastEthernet0/46 of MST02 is root forwardingPort info port id 128.46 priority 128 cost 200000 Designated root address 000f.e268.4d14 priority 4098 cost 0Designated bridge address 000f.e268.4d14 priority 4098 port id 128.2 Timers: message expires in 4 sec, forward delay 0, forward transitions 1Bpdus (MRecords) sent 8, received 208。

cisco和h3cstp对接

cisco和h3cstp对接

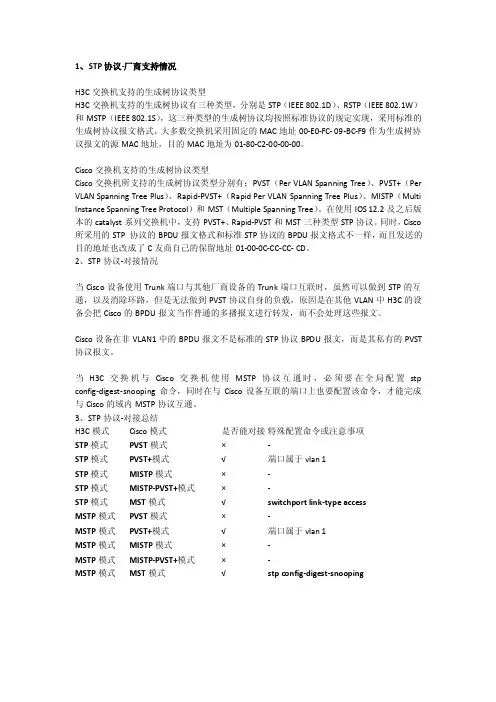

1、STP协议-厂商支持情况H3C交换机支持的生成树协议类型H3C交换机支持的生成树协议有三种类型，分别是STP（IEEE 802.1D）、RSTP（IEEE 802.1W）和MSTP（IEEE 802.1S），这三种类型的生成树协议均按照标准协议的规定实现，采用标准的生成树协议报文格式，大多数交换机采用固定的MAC地址00-E0-FC- 09-BC-F9作为生成树协议报文的源MAC地址，目的MAC地址为01-80-C2-00-00-00。

Cisco交换机支持的生成树协议类型Cisco交换机所支持的生成树协议类型分别有：PVST（Per VLAN Spanning Tree）、PVST+（Per VLAN Spanning Tree Plus）、Rapid-PVST+（Rapid Per VLAN Spanning Tree Plus）、MISTP（Multi Instance Spanning Tree Protocol）和MST（Multiple Spanning Tree）。

在使用IOS 12.2及之后版本的catalyst系列交换机中，支持PVST+、Rapid-PVST和MST三种类型STP协议。

同时，Cisco 所采用的STP 协议的BPDU报文格式和标准STP协议的BPDU报文格式不一样，而且发送的目的地址也改成了C友商自己的保留地址01-00-0C-CC-CC- CD。

2、STP协议-对接情况当Cisco设备使用Trunk端口与其他厂商设备的Trunk端口互联时，虽然可以做到STP的互通，以及消除环路，但是无法做到PVST协议自身的负载，原因是在其他VLAN中H3C的设备会把Cisco的BPDU报文当作普通的多播报文进行转发，而不会处理这些报文。

Cisco设备在非VLAN1中的BPDU报文不是标准的STP协议BPDU报文，而是其私有的PVST 协议报文。

当H3C交换机与Cisco交换机使用MSTP协议互通时，必须要在全局配置stp config-digest-snooping命令，同时在与Cisco设备互联的端口上也要配置该命令，才能完成与Cisco的域内MSTP协议互通。

H3C 交换机STP配置

H3C 交换机STP配置
4.缺省情况下打开生成树后，所有端口都会开启生成树协议，请把接PC的端口改为边缘端口模式。
5.如果要控制某条链路的状态可以通过设置端口的cost值来实现。
汇报讨论
师生互动
代表发言
拓展
1.使用display stp查看交换机STP运行状态。
2.查看端口STP状态display stp interface Ethernet XX是否正确。
[SwitchD-Ethernet0/4]stp disable
[SwitchD-Ethernet0/5]stp edged-port enable
[SwitchD]stp bpdu-protection
机房实践
巡回指导
上机操作
小结
1.配置了”bpdu-protection”以后，如果某个边缘端口收到BPDU报文，则该边缘端口将会被关闭，必须由手工进行恢复。
三、SwitchA相关配置
全局使能STP功能
[SwitchA]stp enable
四、SwitchD相关配置
全局使能STP功能
[SwitchD]stp enable
四、SwitchD相关配置
全局使能STP功能
[SwitchD]stp enable
五、其他相关配置(以SwitchD为例)
将接PC机的端口stp功能关闭，或者配置为边缘端口，并使能BPDU保护功能
[SwitchB]stp priotity 4096
[SwitchB]stp root secondary
3.在指定端口上启动根保护功能(在此例中，SwtichC的端口0/1、0/2和0/3是指定端口)
[SwitchB]interface Ethernet 0/1

H3C与cisco互联问题技术交流

H3C与cisco互联问题技术交流

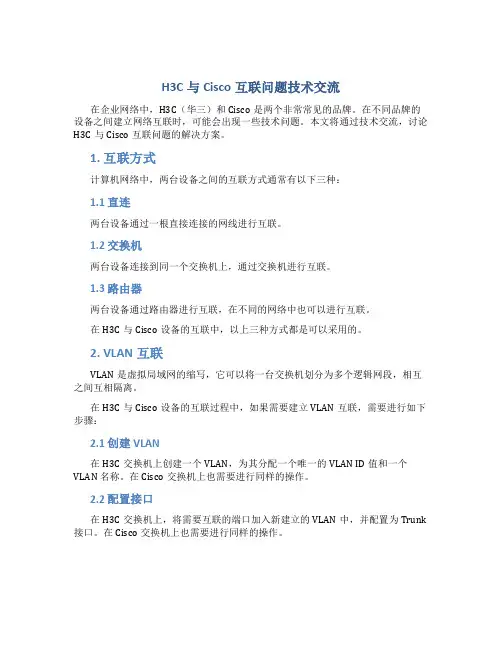

H3C与Cisco互联问题技术交流
在企业网络中，H3C（华三）和Cisco是两个非常常见的品牌。

在不同品牌的设备之间建立网络互联时，可能会出现一些技术问题。

本文将通过技术交流，讨论H3C与Cisco互联问题的解决方案。

1. 互联方式
计算机网络中，两台设备之间的互联方式通常有以下三种：
1.1 直连
两台设备通过一根直接连接的网线进行互联。

1.2 交换机
两台设备连接到同一个交换机上，通过交换机进行互联。

1.3 路由器
两台设备通过路由器进行互联，在不同的网络中也可以进行互联。

在H3C与Cisco设备的互联中，以上三种方式都是可以采用的。

2. VLAN互联
VLAN是虚拟局域网的缩写，它可以将一台交换机划分为多个逻辑网段，相互之间互相隔离。

在H3C与Cisco设备的互联过程中，如果需要建立VLAN互联，需要进行如下步骤：
2.1 创建VLAN
在H3C交换机上创建一个VLAN，为其分配一个唯一的VLAN ID值和一个VLAN 名称。

在Cisco交换机上也需要进行同样的操作。

2.2 配置接口
在H3C交换机上，将需要互联的端口加入新建立的VLAN中，并配置为Trunk 接口。

在Cisco交换机上也需要进行同样的操作。

2.3 配置Trunk方式
在H3C和Cisco交换机之间，需要使用Trunk方式建立VLAN互联。

配置时需要注意：
•H3C交换机上需要在Trunk接口上配置相应的VLAN Tag。

•Cisco交换机上需要在Trunk接口上配置。

H3C系列交换机STP配置实例 Cisco

H3C系列交换机STP配置实例 Cisco

H3C系列交换机STP配置实例 Cisco

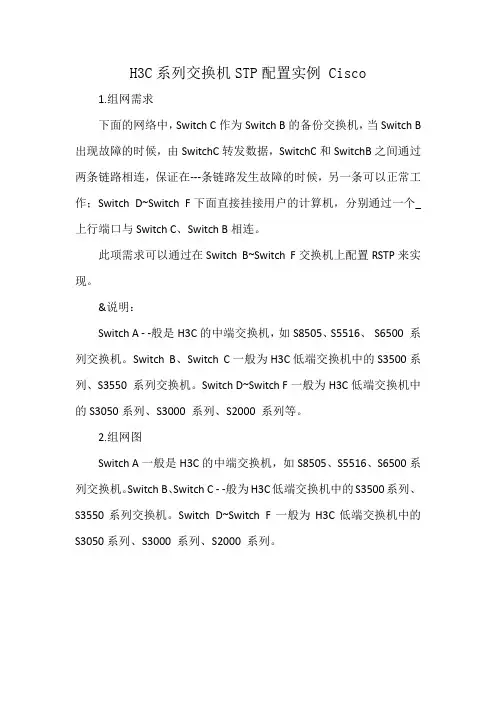

1.组网需求
