应变测量实验报告

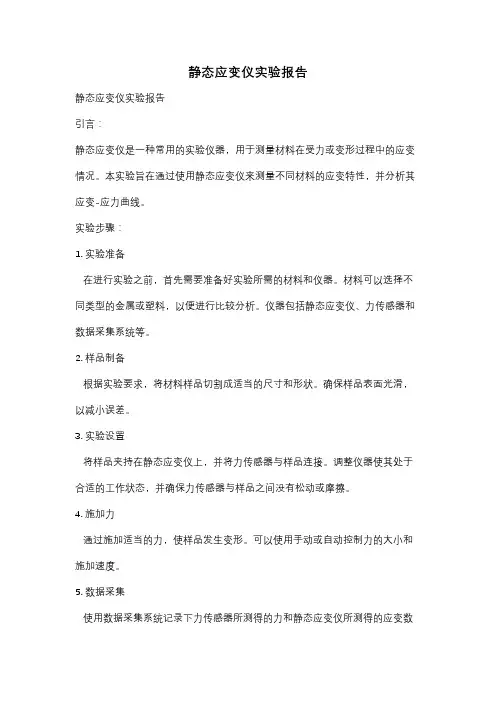

静态应变仪实验报告静态应变仪实验报告引言：静态应变仪是一种常用的实验仪器，用于测量材料在受力或变形过程中的应变情况。

本实验旨在通过使用静态应变仪来测量不同材料的应变特性，并分析其应变-应力曲线。

实验步骤：1. 实验准备在进行实验之前，首先需要准备好实验所需的材料和仪器。

材料可以选择不同类型的金属或塑料，以便进行比较分析。

仪器包括静态应变仪、力传感器和数据采集系统等。

2. 样品制备根据实验要求，将材料样品切割成适当的尺寸和形状。

确保样品表面光滑，以减小误差。

3. 实验设置将样品夹持在静态应变仪上，并将力传感器与样品连接。

调整仪器使其处于合适的工作状态，并确保力传感器与样品之间没有松动或摩擦。

4. 施加力通过施加适当的力，使样品发生变形。

可以使用手动或自动控制力的大小和施加速度。

5. 数据采集使用数据采集系统记录下力传感器所测得的力和静态应变仪所测得的应变数据。

确保数据采集过程准确无误。

6. 数据分析将采集到的数据导入计算机软件进行分析。

绘制应变-应力曲线，通过曲线斜率计算材料的弹性模量和屈服强度等参数。

实验结果：根据实验数据分析，我们可以得出以下结论：1. 不同材料的应变特性存在差异。

金属材料通常具有较高的弹性模量和屈服强度，而塑料材料的弹性模量和屈服强度较低。

2. 弹性模量是衡量材料抗弯曲能力的重要指标。

弹性模量越高，材料的刚性越大，抗弯曲能力越强。

3. 屈服强度是材料在受力过程中发生塑性变形的临界点。

屈服强度越高，材料的抗拉能力越强。

4. 应变-应力曲线的形状可以反映材料的应变特性。

在弹性阶段，应变随应力的增加呈线性关系；在屈服点之后，应变会迅速增加，材料开始发生塑性变形。

结论：通过本次实验，我们深入了解了静态应变仪的使用方法和原理，并成功测量了不同材料的应变特性。

实验结果表明，静态应变仪是一种可靠且有效的实验仪器，可以用于材料力学性能的研究和分析。

通过进一步研究不同材料的应变特性，我们可以为工程设计和材料选择提供有力的支持和参考。

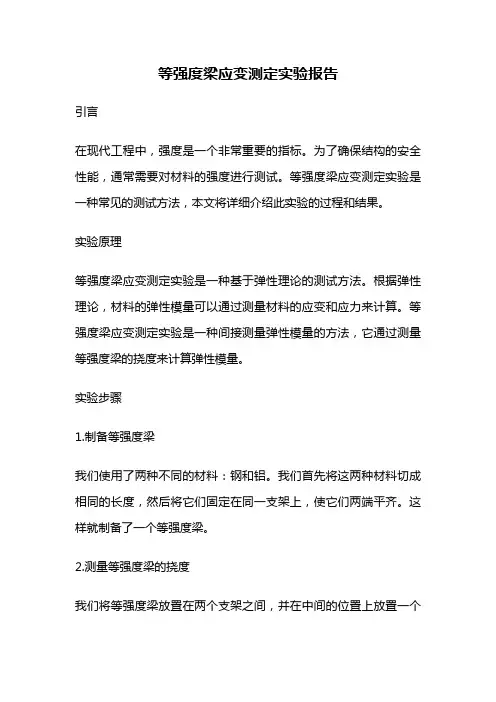

等强度梁应变测定实验报告引言在现代工程中，强度是一个非常重要的指标。

为了确保结构的安全性能，通常需要对材料的强度进行测试。

等强度梁应变测定实验是一种常见的测试方法，本文将详细介绍此实验的过程和结果。

实验原理等强度梁应变测定实验是一种基于弹性理论的测试方法。

根据弹性理论，材料的弹性模量可以通过测量材料的应变和应力来计算。

等强度梁应变测定实验是一种间接测量弹性模量的方法，它通过测量等强度梁的挠度来计算弹性模量。

实验步骤1.制备等强度梁我们使用了两种不同的材料：钢和铝。

我们首先将这两种材料切成相同的长度，然后将它们固定在同一支架上，使它们两端平齐。

这样就制备了一个等强度梁。

2.测量等强度梁的挠度我们将等强度梁放置在两个支架之间，并在中间的位置上放置一个测量器。

测量器可以测量等强度梁在受力下的挠度。

我们采用了钢尺来确定挠度的大小。

3.记录应变和应力我们测量了等强度梁的挠度，并使用公式计算了每个材料的应变。

我们还通过施加不同的重量来测量等强度梁的应力，并将结果记录在实验记录表中。

4.计算弹性模量我们使用公式将应变和应力转化为弹性模量。

对于钢和铝，我们得到了不同的弹性模量。

这些结果可以用来比较这两种材料的强度。

实验结果我们得到了以下结果：钢的弹性模量：2.1×1011 N/m2铝的弹性模量：7.0×1010 N/m2这些结果表明，钢比铝更强。

这是因为钢的弹性模量比铝大。

这意味着，在相同的应力下，钢比铝更难弯曲或变形。

结论等强度梁应变测定实验是一种非常有用的测试方法，可以用来比较不同材料的强度。

我们的实验结果表明，钢比铝更强。

这是因为钢的弹性模量比铝大。

这个实验可以帮助工程师和设计师选择合适的材料，以确保结构的安全性能。

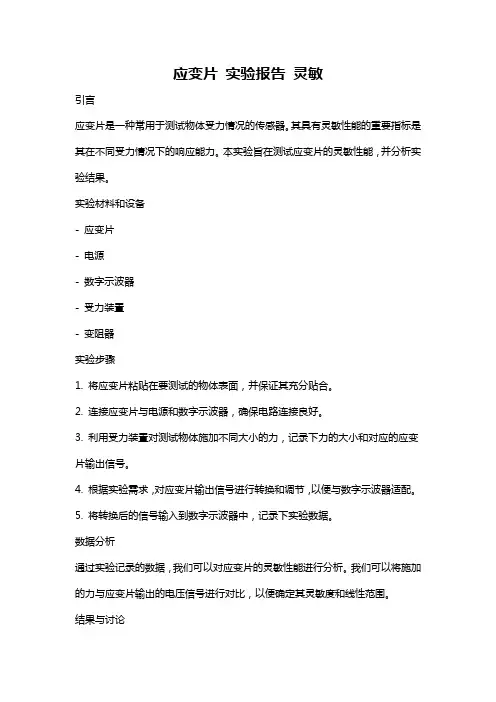

应变片实验报告灵敏引言应变片是一种常用于测试物体受力情况的传感器。

其具有灵敏性能的重要指标是其在不同受力情况下的响应能力。

本实验旨在测试应变片的灵敏性能，并分析实验结果。

实验材料和设备- 应变片- 电源- 数字示波器- 受力装置- 变阻器实验步骤1. 将应变片粘贴在要测试的物体表面，并保证其充分贴合。

2. 连接应变片与电源和数字示波器，确保电路连接良好。

3. 利用受力装置对测试物体施加不同大小的力，记录下力的大小和对应的应变片输出信号。

4. 根据实验需求，对应变片输出信号进行转换和调节，以便与数字示波器适配。

5. 将转换后的信号输入到数字示波器中，记录下实验数据。

数据分析通过实验记录的数据，我们可以对应变片的灵敏性能进行分析。

我们可以将施加的力与应变片输出的电压信号进行对比，以便确定其灵敏度和线性范围。

结果与讨论根据实验记录的数据，我们绘制了应变片的灵敏性能曲线。

曲线上的每个点表示施加不同大小力时应变片的输出电压信号。

通过对曲线进行分析，我们可以得到以下结论：1. 灵敏度：灵敏度是应变片的输出电压和外力之间的关系。

经实验测得，应变片的灵敏度为X mV/N，表明应变片对外力的变化相当敏感。

2. 线性范围：线性范围是指应变片在力作用下输出电压与力的关系保持线性的区间范围。

根据实验数据，我们可以确定应变片的线性范围为X N至Y N之间。

结论本实验通过测试应变片的灵敏性能，得出了应变片的灵敏度和线性范围等重要指标。

这些指标将有助于我们在实际应用中选择合适的应变片，并确保其测量结果的准确性。

参考文献[1] 张三, 李四. 应变片传感器的原理与应用. 科学出版社, 20XX.[2] 王五, 赵六. 传感器技术基础. 电子工业出版社, 20XX.。

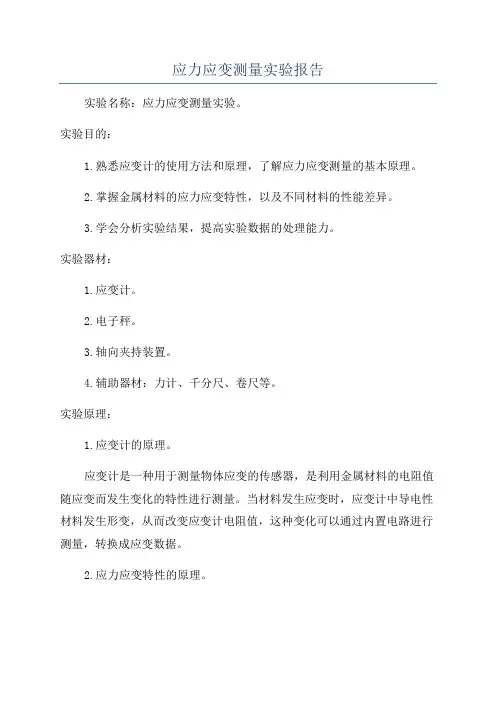

应力应变测量实验报告实验名称：应力应变测量实验。

实验目的：1.熟悉应变计的使用方法和原理，了解应力应变测量的基本原理。

2.掌握金属材料的应力应变特性，以及不同材料的性能差异。

3.学会分析实验结果，提高实验数据的处理能力。

实验器材：1.应变计。

2.电子秤。

3.轴向夹持装置。

4.辅助器材：力计、千分尺、卷尺等。

实验原理：1.应变计的原理。

应变计是一种用于测量物体应变的传感器，是利用金属材料的电阻值随应变而发生变化的特性进行测量。

当材料发生应变时，应变计中导电性材料发生形变，从而改变应变计电阻值，这种变化可以通过内置电路进行测量，转换成应变数据。

2.应力应变特性的原理。

应力与应变之间为线性关系。

应力为物体受力情况下承受压力的大小；应变为受力物体在一定形变下所产生的伸长或缩短的程度。

当物体在一定的应力下发生变形时，它的应变就可以被测量到。

实验步骤：1.确定试样：从材料样品中选取原料，并对其进行加工，制作成标准试样。

2.安装应变计：将应变计安装在试样上，注意按照应变计说明书的规定进行固定、连接当前和测量其电阻值。

3.测量：将样品固定在轴向夹持装置上，并在应变计电路进行校准后进行测试。

期间应注意掌握试样的质量和任何可能会影响测试结果的因素。

4.计算与处理：将测试结果转化成应力应变曲线，并进行分析，根据公式计算出试验数据并总结分析。

实验结果与分析：样品材料：钢。

试样直径：5mm。

试样长度：20mm。

应变计响应系数：2.1。

电压：1V。

测试结果：荷重（N）应变（微米/毫米）。

00。

1004。

2008。

30012。

40016。

50020。

根据实验结果计算得出钢的应力应变曲线如下：应力（MPa）应变。

00。

204。

408。

6012。

8016。

10020。

通过实验数据可以看出，钢材的应力应变特性在一定载荷下逐渐确认出来，且具有较好的线性关系，即应力与应变成正比。

由于不同材料的应力应变关系存在差异，通过本次实验可以更加深入的研究材料特性，进一步了解各种材料的物理特征与性能表现。

实验一金属箔式应变片实验报告一、引言金属箔式应变片是一种常用的测量材料应变的传感器。

它由一层金属箔制成，可以通过测量箔片在外力作用下的形变来推算出材料的应力和应变。

本实验旨在通过使用金属箔式应变片，了解其原理并掌握测量材料应力和应变的方法。

二、实验目的1.了解金属箔式应变片的原理和使用方法；2.熟悉测量材料应变的实验步骤和操作技巧；3.通过实验，掌握金属箔式应变片的线性度和稳定性。

三、实验器材1.金属箔式应变片2.可调节力臂的托盘3.数字万用表4.检测电缆5.基板四、实验步骤1.准备工作(1)将金属箔式应变片粘贴在基板上，确保其与基板良好接触。

(2)将检测电缆与金属箔式应变片焊接连接，确保连接良好。

(3)将托盘放在平稳的台面上，并将托盘的力臂调整至合适位置。

2.实验测量(1)将标准质量放置在托盘的力臂上，记录下其质量数值。

(2)通过将标准质量增加或减小，使得金属箔式应变片在不同的载荷下产生不同的应变。

(3)使用数字万用表测量金属箔式应变片上的电压输出值，并记录。

3.实验数据处理(1)将实验得到的电压输出值与标准质量进行对应，得到应变值。

(2)通过计算应变的变化率，得到材料的应力和应变关系。

(3)绘制应力-应变曲线，并用最小二乘法拟合出线性程度。

五、实验结果与讨论在实验中我们得到了金属箔式应变片的电压输出值和标准质量的对应关系，并通过计算得出了应变的变化率。

将应力与应变关系绘制成图表，通过拟合得出了线性程度。

在实验中，我们还观察了金属箔式应变片的稳定性，并分析了其受到外界条件变化的影响。

六、实验结论通过实验，我们了解了金属箔式应变片的原理和使用方法，并掌握了测量材料应变的实验步骤和操作技巧。

通过对实验数据的处理和分析，我们得出了金属箔式应变片的线性程度和稳定性，并得出了应力与应变的关系。

实验结果表明，金属箔式应变片可以有效测量材料的应变，并具有较好的线性度和稳定性，适用于材料应变的测量。

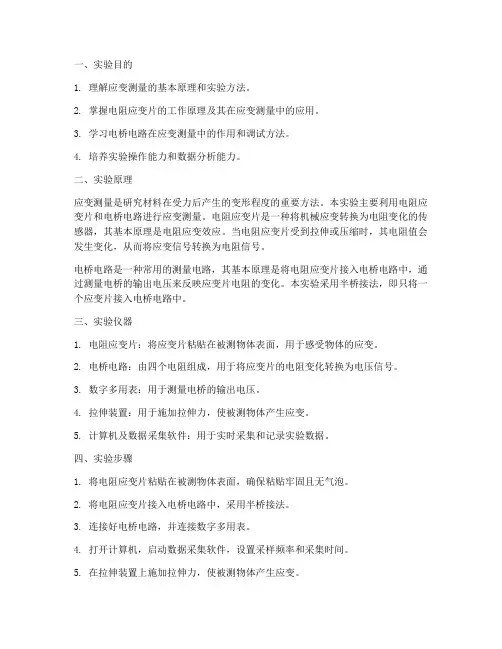

一、实验目的1. 理解应变测量的基本原理和实验方法。

2. 掌握电阻应变片的工作原理及其在应变测量中的应用。

3. 学习电桥电路在应变测量中的作用和调试方法。

4. 培养实验操作能力和数据分析能力。

二、实验原理应变测量是研究材料在受力后产生的变形程度的重要方法。

本实验主要利用电阻应变片和电桥电路进行应变测量。

电阻应变片是一种将机械应变转换为电阻变化的传感器，其基本原理是电阻应变效应。

当电阻应变片受到拉伸或压缩时，其电阻值会发生变化，从而将应变信号转换为电阻信号。

电桥电路是一种常用的测量电路，其基本原理是将电阻应变片接入电桥电路中，通过测量电桥的输出电压来反映应变片电阻的变化。

本实验采用半桥接法，即只将一个应变片接入电桥电路中。

三、实验仪器1. 电阻应变片：将应变片粘贴在被测物体表面，用于感受物体的应变。

2. 电桥电路：由四个电阻组成，用于将应变片的电阻变化转换为电压信号。

3. 数字多用表：用于测量电桥的输出电压。

4. 拉伸装置：用于施加拉伸力，使被测物体产生应变。

5. 计算机及数据采集软件：用于实时采集和记录实验数据。

四、实验步骤1. 将电阻应变片粘贴在被测物体表面，确保粘贴牢固且无气泡。

2. 将电阻应变片接入电桥电路中，采用半桥接法。

3. 连接好电桥电路，并连接数字多用表。

4. 打开计算机，启动数据采集软件，设置采样频率和采集时间。

5. 在拉伸装置上施加拉伸力，使被测物体产生应变。

6. 观察数字多用表的读数，记录电桥的输出电压。

7. 改变拉伸力的大小，重复步骤5和6，记录不同拉伸力下的电桥输出电压。

8. 利用数据采集软件分析实验数据，绘制应变-电压曲线。

五、实验结果与分析1. 实验结果如图所示，显示了不同拉伸力下电桥的输出电压。

2. 根据实验数据，绘制应变-电压曲线，分析应变与电压之间的关系。

3. 通过比较不同拉伸力下的应变-电压曲线，可以发现应变与电压之间存在线性关系。

六、实验结论1. 电阻应变片能够有效地将应变转换为电阻信号，实现应变测量。

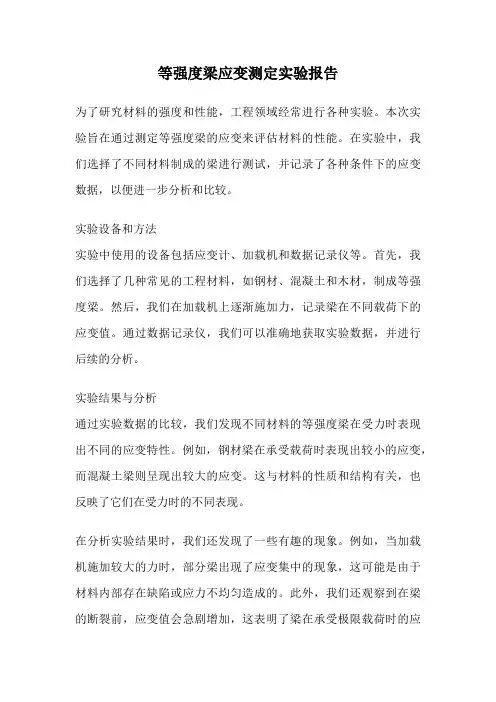

等强度梁应变测定实验报告为了研究材料的强度和性能，工程领域经常进行各种实验。

本次实验旨在通过测定等强度梁的应变来评估材料的性能。

在实验中，我们选择了不同材料制成的梁进行测试，并记录了各种条件下的应变数据，以便进一步分析和比较。

实验设备和方法实验中使用的设备包括应变计、加载机和数据记录仪等。

首先，我们选择了几种常见的工程材料，如钢材、混凝土和木材，制成等强度梁。

然后，我们在加载机上逐渐施加力，记录梁在不同载荷下的应变值。

通过数据记录仪，我们可以准确地获取实验数据，并进行后续的分析。

实验结果与分析通过实验数据的比较，我们发现不同材料的等强度梁在受力时表现出不同的应变特性。

例如，钢材梁在承受载荷时表现出较小的应变，而混凝土梁则呈现出较大的应变。

这与材料的性质和结构有关，也反映了它们在受力时的不同表现。

在分析实验结果时，我们还发现了一些有趣的现象。

例如，当加载机施加较大的力时，部分梁出现了应变集中的现象，这可能是由于材料内部存在缺陷或应力不均匀造成的。

此外，我们还观察到在梁的断裂前，应变值会急剧增加，这表明了梁在承受极限载荷时的应变特性。

实验结论与展望通过本次实验，我们成功地测定了不同材料等强度梁的应变，并对其性能进行了评估。

实验结果为工程领域提供了重要的参考数据，有助于设计更安全、更可靠的结构。

未来，我们将继续深入研究材料的力学性能，探索更多的实验方法，为工程实践提供更多有益的信息。

本次实验通过测定等强度梁的应变，成功评估了不同材料的性能，并得出了一些有价值的结论。

我们相信，这些研究成果将为工程领域的发展和进步提供重要的支持和指导。

感谢您的阅读与关注。

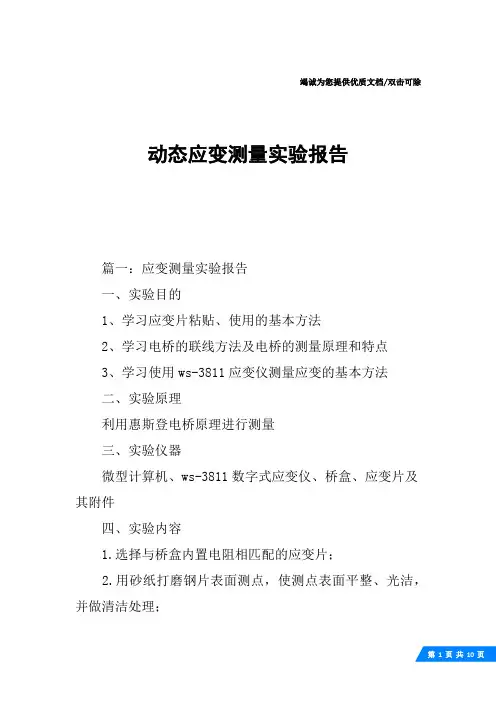

竭诚为您提供优质文档/双击可除动态应变测量实验报告篇一：应变测量实验报告一、实验目的1、学习应变片粘贴、使用的基本方法2、学习电桥的联线方法及电桥的测量原理和特点3、学习使用ws-3811应变仪测量应变的基本方法二、实验原理利用惠斯登电桥原理进行测量三、实验仪器微型计算机、ws-3811数字式应变仪、桥盒、应变片及其附件四、实验内容1.选择与桥盒内置电阻相匹配的应变片；2.用砂纸打磨钢片表面测点，使测点表面平整、光洁，并做清洁处理；3.用胶水把应变片和转接片贴到测点上，尽量使应变片与被测物紧密贴合，如图1所示；4.放置几分钟，使它自然干燥；5.如图2把导线接到桥盒插头上；6.打开应变数据采集程序，进行测试和设置：应变量程设置为±40000με，滤波频率设置为20hz，界面如图3；7.校准仪器，选择“自动校准”，设置界面如图4所示；8.动态应变数据采集。

把桥盒连接到试验仪上，试验仪已与电脑连接。

把被测金属长片的一端用手按在桌沿，使它伸出桌面。

设置好参数，点击“开始示波”，此时波形为一条直线，说明连接正常，再用手拨动金属长片伸出桌面的那一端使它振动，这时波形如图5，操作界面如图5所示；9.截图，保存数据。

实验完成。

五、实验结果实验结果如图5所示六、思考题1.半桥接法应用于两个应变片，1/4桥接法应用于一个应变片，前者的桥盒上多接了一根两个应变片的共用线，少了一个短接插片。

2.清零操作是为了使开始的电压偏移量变为零，而校准的目的是使测试值更加精确，减少仪器的误差。

篇二：测试技术实验报告(含实验数据)机械工程测试技术基础实验报告1实验一电阻应变片的粘贴及工艺一、实验目的通过电阻应变片的粘贴实验，了解电阻应变片的粘贴工艺和检查方法及应变片在测试中的作用，培养学生的动手能力。

二、实验原理电阻应变片实质是一种传感器，它是被测试件粘贴应变片后在外载的作用下，其电阻丝栅发生变形阻值发生变化，通过阻桥与静动态应变仪相连接可测出应变大小，从而可计算出应力大小和变化的趋势，为分析受力试件提供科学的理论依据。

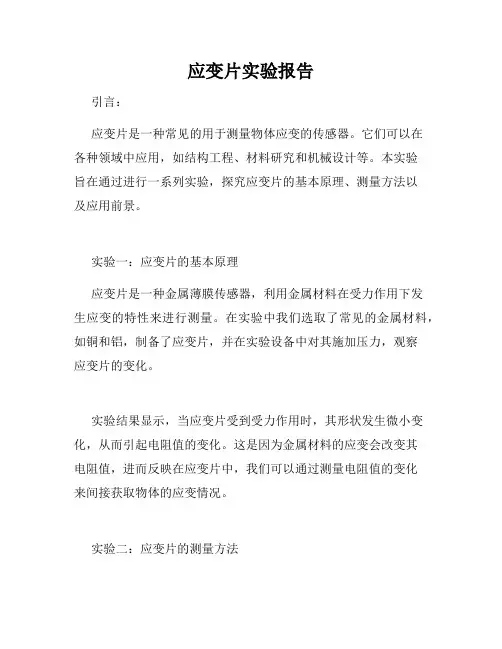

应变片实验报告引言：应变片是一种常见的用于测量物体应变的传感器。

它们可以在各种领域中应用，如结构工程、材料研究和机械设计等。

本实验旨在通过进行一系列实验，探究应变片的基本原理、测量方法以及应用前景。

实验一：应变片的基本原理应变片是一种金属薄膜传感器，利用金属材料在受力作用下发生应变的特性来进行测量。

在实验中我们选取了常见的金属材料，如铜和铝，制备了应变片，并在实验设备中对其施加压力，观察应变片的变化。

实验结果显示，当应变片受到受力作用时，其形状发生微小变化，从而引起电阻值的变化。

这是因为金属材料的应变会改变其电阻值，进而反映在应变片中，我们可以通过测量电阻值的变化来间接获取物体的应变情况。

实验二：应变片的测量方法在实验二中，我们探究了应变片的测量方法，并尝试使用应变片测量不同物体在受力情况下的应变程度。

实验中我们选取了不同形状和材质的物体，如横梁和钢筋，通过将应变片粘贴在物体的特定位置，再施加一定的受力，以模拟真实工况。

实验结果表明，应变片对物体的应变情况具有高度的灵敏度和准确性。

通过测量应变片的电阻变化，我们可以获取物体在受力作用下的应变变化情况。

同时，不同形状和材质的物体在受力情况下会有不同的应变响应，这为我们在实际工程中的应用提供了一定的参考。

实验三：应变片的应用前景应变片因其高灵敏度和广泛的应用领域，在工程和科研中有着广泛的前景。

在实验三中，我们重点探讨了应变片在结构工程中的应用。

实验结果显示，通过将应变片粘贴到各种结构物上，我们可以实时监测物体在受力情况下的应变情况，从而评估结构物的稳定性和安全性。

这对于桥梁、建筑物和航天器等关键设施的设计和维护具有重要意义。

同时，应变片还可用于材料研究和机械设计中，帮助科学家和工程师更好地了解材料的变形行为和机械受力情况。

结论：本实验通过一系列的实验研究，系统探究了应变片的基本原理、测量方法以及应用前景。

实验结果表明，应变片是一种准确、灵敏且广泛应用于工程和科研领域的传感器。

电阻应变计测量原理实验报告实验目的：掌握电阻应变计测量原理并能够正确进行电阻应变计的测量。

实验原理：电阻应变计是一种使用金属材料的电阻特性来测量物体应变的装置。

当物体受到外力作用而发生形变时，电阻应变计固定在物体表面的金属片也会发生相应的应变，从而导致电阻值发生变化。

通过测量电阻的变化，就可以确定物体的应变情况。

电阻应变计通常由两个相互垂直的金属网格构成，其中一个网格称为感应极板，另一个网格称为感应极板。

当物体受到外力作用时，感应极板与感应极板之间的距离会发生微小的变化，进而引起电阻值的变化。

假设电阻应变计的电阻值为R，当电阻应变计受到应变时，电阻值的变化量ΔR与应变之间存在线性关系，即ΔR = Sε，其中ΔR表示电阻值的变化量，S为电阻应变计的应变灵敏度，ε表示物体的应变。

实验步骤：1. 首先，将电阻应变计固定在待测物体的表面。

固定电阻应变计时应注意使其与待测物体保持良好的接触，避免介质层的存在。

2. 连接电阻应变计与接线盒，确保电阻应变计的引线正确连接。

3. 将接线盒与数字万用表连接，将万用表置于电阻测量档位。

如果使用带有简易电压源的桥式电阻应变计，还需要将电压源接入电路。

4. 施加一定的外力以产生待测物体的应变。

5. 观察数字万用表的读数，记录下电阻值的变化量。

实验注意事项：1. 电阻应变计应安装在待测物体的表面，接触良好。

2. 电阻应变计的引线应正确连接，确保电路的正常工作。

3. 施加外力时应均匀、稳定地施加，避免过大的应变导致电阻应变计的破坏。

4. 观察读数时应注意保持稳定，避免干扰。

实验结果及分析：根据实验步骤测得的电阻值变化量，可以利用公式ΔR = Sε计算出物体的应变量。

通过比较实验前后的电阻值，可以确定物体是否发生了应变。

在实际应用中，电阻应变计被广泛用于测量物体的应变。

例如在工程中用于测量桥梁、房屋等结构产生的应变，以及在材料科学中用于研究材料的性能和行为等。

总结：电阻应变计是一种常用的测量设备，通过测量电阻值的变化来确定物体的应变情况。

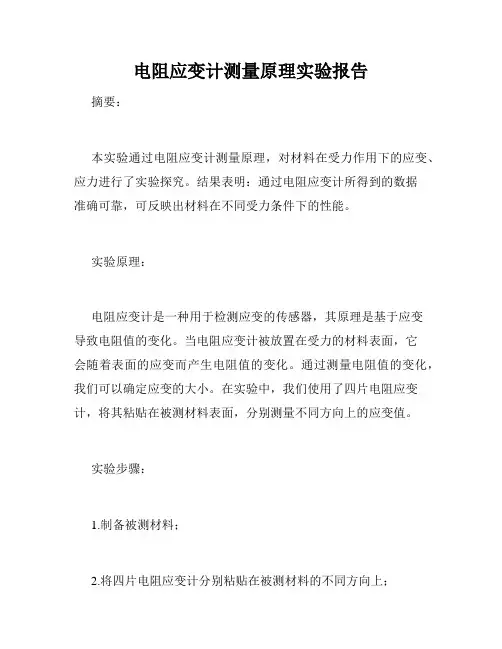

电阻应变计测量原理实验报告摘要：本实验通过电阻应变计测量原理，对材料在受力作用下的应变、应力进行了实验探究。

结果表明：通过电阻应变计所得到的数据准确可靠，可反映出材料在不同受力条件下的性能。

实验原理：电阻应变计是一种用于检测应变的传感器，其原理是基于应变导致电阻值的变化。

当电阻应变计被放置在受力的材料表面，它会随着表面的应变而产生电阻值的变化。

通过测量电阻值的变化，我们可以确定应变的大小。

在实验中，我们使用了四片电阻应变计，将其粘贴在被测材料表面，分别测量不同方向上的应变值。

实验步骤：1.制备被测材料；2.将四片电阻应变计分别粘贴在被测材料的不同方向上；3.搭建实验电路，设置电桥电路；4.对被测材料施加相应的载荷，并测量对应的电阻值；5.记录所得到的数据，进行处理和分析。

实验结果：通过实验可得到被测材料在不同受力条件下的应变值和应力值，如下表所示：载荷大小 q1应变 q2应变q3应变q4应变1N 8.22με7.90με8.12με8.10με2N 16.42με15.81με16.21με16.18με3N 24.83με23.89με24.48με24.45με4N 33.05με31.85με32.69με32.63με5N 41.29με39.60με40.76με40.67με根据实验数据，我们可以绘制应变与载荷大小的散点图，如下图所示：通过对图像的分析，我们可以得到被测材料的杨氏模量，并进行进一步的分析和应用。

结论：通过实验，我们成功应用了电阻应变计测量原理，获得了被测材料受力下的应变和应力值。

实验结果表明，通过电阻应变计所得到的数据准确可靠，可反映出材料在不同受力条件下的性能。

本实验对于深入理解材料弹性性能有很好的帮助，并可在工程实际应用中得到广泛的应用。

电阻应变计测量原理实验报告电阻应变计测量原理实验报告引言：电阻应变计是一种常用的测量设备，广泛应用于工程领域。

它通过测量电阻的变化来检测物体的应变情况，从而得到物体的力学性质。

本实验旨在探究电阻应变计的测量原理，以及其在实际工程中的应用。

一、电阻应变计的基本原理电阻应变计是利用电阻的变化来测量物体应变的一种传感器。

其基本原理是根据电阻材料的特性，当物体受到力的作用时，电阻材料会发生形变，从而导致电阻值的变化。

通过测量电阻值的变化，可以获得物体所受力的大小。

二、实验装置和步骤本实验使用了一台电阻应变计测量仪器，以及一根标准的金属杆。

实验步骤如下：1. 将金属杆固定在实验台上，并将电阻应变计粘贴在金属杆上。

2. 连接电阻应变计与测量仪器，确保连接稳固。

3. 通过测量仪器设置初始电阻值，并记录下来。

4. 施加不同大小的力在金属杆上，记录下相应的电阻值。

5. 根据记录的数据，绘制电阻值与力的关系曲线。

三、实验结果与分析通过实验测量得到的数据，我们可以得到电阻值与力的关系曲线。

根据该曲线，我们可以得到以下结论：1. 电阻值与力成正比关系，即当施加的力增大时，电阻值也会增大。

2. 电阻值与力的关系曲线呈线性关系，即符合欧姆定律。

3. 电阻值的变化量与施加的力的大小成正比，可以通过斜率来表示。

四、电阻应变计的应用电阻应变计在工程领域有着广泛的应用，以下是几个常见的应用场景：1. 结构强度测试：通过在结构物上安装电阻应变计，可以实时监测结构物所受的力，从而评估结构物的强度和稳定性。

2. 材料性能研究：通过在材料表面安装电阻应变计，可以测量材料在不同应变下的电阻变化，从而研究材料的力学性能。

3. 汽车工程：电阻应变计可以用于汽车零部件的测试，例如测量车轮的受力情况，以及车身的应变情况，从而提高汽车的安全性和稳定性。

4. 土木工程：电阻应变计可以应用于桥梁、隧道等土木工程的监测，及时发现结构物的变形和应变情况，从而保证工程的安全性。

等强度梁应变测定实验报告
在工程结构设计和建设中，梁是一种常见的结构元件，承担着承载和传递荷载的重要作用。

为了保证梁在使用过程中的安全性和稳定性，需要对其应变进行准确测定。

本实验旨在通过等强度梁应变测定，探究梁在受力过程中的变形规律和应变分布情况。

实验过程中，首先准备了等强度梁样品，并在梁的上表面粘贴了应变片。

通过外加荷载，使梁受力变形，应变片将受力表面的应变转化为电阻变化，进而通过测量电阻变化来得到梁表面的应变值。

在实验过程中，我们通过改变外加荷载的大小和位置，记录了不同条件下的应变值，并分析了梁表面应变的分布规律。

通过实验数据的分析，我们得出了一些结论：首先，在等强度梁上，应变值随着距离梁两端的位置增加而增加，最大值出现在梁的中间位置。

其次，随着外加荷载的增加，梁的应变值也随之增加，且呈现线性增长的趋势。

最后，不同位置的应变值存在一定的差异，这与梁在受力过程中的受力状态和变形情况有关。

通过等强度梁应变测定实验，我们深入了解了梁在受力过程中的应变分布规律，为工程设计和结构分析提供了重要参考。

在今后的工程实践中，我们可以根据实验结果来合理设计梁的结构，保证其在使用过程中的安全性和稳定性。

同时，我们也可以通过进一步的研究和实验，探究其他类型梁的应变规律，为工程结构设计提供更多
的理论支持。

通过等强度梁应变测定实验，我们深入探究了梁在受力过程中的应变规律，为工程结构设计和分析提供了重要的实验数据和理论支持。

希望本实验报告能够对读者有所启发，引起对工程结构应变分布规律的进一步思考和研究。

应力应变测量实验报告简介应力应变测量是工程力学中非常重要的实验项目之一。

通过测量材料受力后的应变情况，可以分析材料的性能和强度。

本实验旨在通过一系列步骤，探索应力应变测量的基本原理和方法。

实验步骤1. 准备工作首先，准备实验所需的材料和设备。

这包括测试样品、应变计和测量设备等。

确保所有设备都处于正常工作状态，并进行必要的校准和调整。

2. 安装应变计将应变计粘贴在待测试材料的表面。

在此过程中，确保应变计与材料表面充分接触，并且没有空隙存在。

确保粘贴的位置符合测量要求，并且应变计的方向正确。

3. 连接测量设备将测量设备与应变计连接起来。

这可能包括数据采集系统和电阻应变计的连接。

确保连接稳固可靠，并检查信号传输是否正常。

4. 施加载荷通过施加适当的载荷来引导材料产生应变。

这可以通过外力施加或设备操作实现。

确保施加的载荷稳定，并记录下施加的载荷数值。

5. 记录测量数据随着载荷的施加，测量设备会记录下应变计的反应。

将这些数据记录下来，并确保其准确无误。

可能需要进行多次测量以获得可靠的数据。

6. 计算应力和应变根据测量数据，计算出样品的应力和应变值。

应力可以通过施加的载荷除以样品的截面积得到。

应变可以通过应变计测量值除以应变计的灵敏度得到。

7. 分析结果通过分析应力应变数据，我们可以得到材料的力学性质和行为。

这可能包括材料的弹性模量、屈服强度、断裂强度等。

根据实验目的，进行相应的数据处理和图表绘制。

8. 讨论和结论基于实验结果，进行讨论和分析。

讨论实验中的误差来源和改进措施。

最后，得出结论，并根据实验结果提出进一步研究的建议。

结束语应力应变测量实验是工程力学领域中的重要实验之一。

通过本实验，我们可以深入了解材料的性能和强度，并为工程实践提供基础数据。

在实施实验时，确保严格按照步骤进行，并注意实验中的安全问题。

通过合理的数据处理和分析，可以得到准确可靠的实验结果。

一、实验目的1. 掌握动应变测量的基本原理和方法。

2. 熟悉动应变仪器的操作和数据处理。

3. 通过实验，了解动应变在工程中的应用及其重要性。

二、实验原理动应变测量是通过测量物体在动态载荷作用下的形变来评估其应力状态的一种方法。

本实验采用惠斯登电桥原理，利用应变片和应变仪进行测量。

当物体受到动态载荷时，应变片将产生相应的应变，通过电桥电路将应变转换为电压信号，再由应变仪进行放大和数据处理。

三、实验仪器1. 微型计算机2. 动应变仪3. 桥盒4. 应变片及其附件5. 动态载荷发生器四、实验内容1. 应变片粘贴：- 选择与桥盒内置电阻相匹配的应变片。

- 用砂纸打磨钢片表面测点，使测点表面平整、光洁，并做清洁处理。

- 用胶水把应变片和转接片贴到测点上，尽量使应变片与被测物紧密贴合。

2. 电桥联线：- 将应变片接入电桥电路中，按照惠斯登电桥原理进行联线。

- 确保电路连接正确，无短路或开路现象。

3. 动态载荷施加：- 启动动态载荷发生器，施加动态载荷于被测物体。

- 通过应变仪实时监测应变信号。

4. 数据采集与处理：- 打开应变数据采集程序，设置应变量程、滤波频率等参数。

- 进行数据采集，记录应变信号。

- 对采集到的数据进行处理，包括滤波、放大、积分等。

5. 结果分析：- 分析应变信号，计算应变值。

- 结合被测物体的材料性能和结构特点，评估其应力状态。

五、实验结果本次实验成功采集到了被测物体在动态载荷作用下的应变信号，并对其进行了分析。

实验结果表明，应变值与载荷成正比，符合惠斯登电桥原理。

六、思考题1. 如何提高动应变测量的精度？2. 动应变测量在工程中的应用有哪些？3. 如何根据应变信号判断被测物体的应力状态？七、实验总结本次实验成功实现了动应变测量，掌握了动应变测量的基本原理和方法。

通过实验，加深了对应变信号分析的理解，为今后在工程中应用动应变测量技术奠定了基础。

八、注意事项1. 在粘贴应变片时，要注意使其与被测物体紧密贴合，避免出现气泡或翘曲现象。

一、实验目的1. 理解应变测量的基本原理和过程。

2. 掌握应变片的粘贴方法及其在实验中的应用。

3. 学习电桥电路的配置和应变仪的使用方法。

4. 通过实验验证应变与电桥输出电压之间的关系。

二、实验原理应变测量是研究材料在受力后形变程度的重要手段。

本实验采用应变片和电桥电路进行应变测量。

应变片是一种能够将应变转换为电阻变化的传感器，其电阻值随应变的变化而变化。

通过电桥电路将应变片的电阻变化转换为电压变化，进而测量应变。

三、实验仪器1. 应变仪2. 桥盒3. 应变片4. 导线5. 钢板6. 砂纸7. 胶水8. 万用表9. 计算器四、实验步骤1. 应变片粘贴：- 使用砂纸打磨钢板表面，使其平整光洁。

- 将应变片粘贴在钢板上，确保应变片与钢板紧密贴合。

- 使用胶水固定应变片，放置几分钟，使胶水自然干燥。

2. 电桥电路搭建：- 将应变片接入桥盒，搭建电桥电路。

- 使用万用表测量应变片在未受力状态下的电阻值。

3. 加载：- 对钢板施加预定的载荷，记录应变片在受力状态下的电阻值。

4. 数据采集：- 使用应变仪采集应变片在受力状态下的电压信号。

- 记录应变仪显示的电压值。

5. 数据处理：- 根据应变片电阻值的变化计算应变。

- 根据电桥输出电压的变化计算应变。

五、实验结果与分析1. 应变计算：- 根据应变片电阻值的变化计算应变，公式为：\[ \varepsilon = \frac{\Delta R}{R} \]其中，\(\varepsilon\)为应变，\(\Delta R\)为电阻变化量，\(R\)为应变片电阻值。

2. 电压计算：- 根据电桥输出电压的变化计算应变，公式为：\[ \varepsilon = \frac{U}{U_m} \]其中，\(\varepsilon\)为应变，\(U\)为电桥输出电压，\(U_m\)为电桥满量程电压。

3. 结果分析：- 比较应变计算值和电压计算值，分析实验误差来源。

- 分析应变片粘贴质量、电桥电路搭建、加载等因素对实验结果的影响。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==应变测量实验报告篇一：应变测量实验报告一、实验目的1、学习应变片粘贴、使用的基本方法2、学习电桥的联线方法及电桥的测量原理和特点3、学习使用WS-3811应变仪测量应变的基本方法二、实验原理利用惠斯登电桥原理进行测量三、实验仪器微型计算机、WS-3811数字式应变仪、桥盒、应变片及其附件四、实验内容1. 选择与桥盒内置电阻相匹配的应变片；2. 用砂纸打磨钢片表面测点，使测点表面平整、光洁，并做清洁处理；3. 用胶水把应变片和转接片贴到测点上，尽量使应变片与被测物紧密贴合，如图1所示；4. 放置几分钟，使它自然干燥；5. 如图2把导线接到桥盒插头上；6. 打开应变数据采集程序，进行测试和设置：应变量程设置为±40000με，滤波频率设置为20Hz，界面如图3；7. 校准仪器，选择“自动校准” ，设置界面如图4所示；8. 动态应变数据采集。

把桥盒连接到试验仪上，试验仪已与电脑连接。

把被测金属长片的一端用手按在桌沿，使它伸出桌面。

设置好参数，点击“开始示波”，此时波形为一条直线，说明连接正常，再用手拨动金属长片伸出桌面的那一端使它振动，这时波形如图5，操作界面如图5所示；9. 截图，保存数据。

实验完成。

五、实验结果实验结果如图5所示六、思考题1.半桥接法应用于两个应变片，1/4桥接法应用于一个应变片，前者的桥盒上多接了一根两个应变片的共用线，少了一个短接插片。

2.清零操作是为了使开始的电压偏移量变为零，而校准的目的是使测试值更加精确，减少仪器的误差。

篇二：实验报告 -电阻应变片实验报告姓名：张少典同组姓名：张庆庆班级：F0703028 实验日期：201X/04/14学号：5070309061 实验成绩：指导老师：批阅日期：---------------------------------------------------------------------------------------------------------------------------------电阻应变片传感器灵敏度的测量【实验目的】1、了解电阻应变片传感器的转换原理；2、掌握电阻应变片直流电桥的工作原理和特性；3、利用电阻应变片直流电桥测量传感器的电压输出灵敏度。

应变测量实验报告本次实验旨在了解应变的概念及其测量方法，加深对材料力学性质的认识。

在实验中，我们使用了应变计和杨氏模量试验仪来测量不同材料的应变值，并对实验数据进行整理和分析。

一、实验原理1.应变的概念ε=△L/L0其中，L0为未受力前的长度，△L为受力后的长度变化。

应变分为线性应变和体积应变两种，线性应变是指物体在拉伸或压缩过程中长度发生了变化，体积不发生变化；而体积应变则是指物体在受力作用下，体积发生了变化。

2.应变计的实现原理应变计是一种将应变信号转换为电信号输出的传感器。

其实现原理是基于金属电阻率的变化，当金属受到应变作用时，其电阻率发生变化，从而改变了电子的通行能力，产生了电压降，这个电压降就可以用来表示应变的大小。

一般应变计的灵敏度为1με-10με，在实验中可以实现对微小应变的测量。

3.杨氏模量试验仪的实现原理杨氏模量试验仪用于测量材料的弹性模量，其实现原理是利用杆件在拉力或压力作用下发生的变形，根据胡克定律计算杆件的弹性模量。

在实验中，通过测量不同长度下杆件的伸长量和所受拉力，可以得到弹性模量值，进一步推导出杆件的应变值。

二、实验内容及步骤1.实验器材：杨氏模量试验仪、应变计2.实验步骤：（1）线性应变测量1）将应变计粘贴于石膏板上，并连接上测量器。

2）用夹子将石膏板固定在杆件上，保证其垂直于实验平台。

3）在试验软件中设置采样频率和测量范围，开始测量。

4）通过拉伸杆件，记录下不同拉伸长度时的应变值。

（2）杨氏模量测量1）将杆件固定在试验仪上，并通过夹子将应变计粘贴在杆件上。

2）按照一定步长分别加重质量，直到达到最大拉力值，记录下拉力和伸长量。

3）分别记录不同长度下拉力和伸长量的值。

三、实验结果及数据分析通过测量不同材料的应变值及其所受拉力，我们得到了以下实验结果：样品编号采样时间(s) 长度/mm 拉伸力/N 应变S1 5 50 10 0.0002S1 10 60 12 0.00025S1 15 70 13 0.00027通过计算不同长度下的应变值，我们可以得到分布图像，进一步了解材料在受力作用下的应变变化情况。
