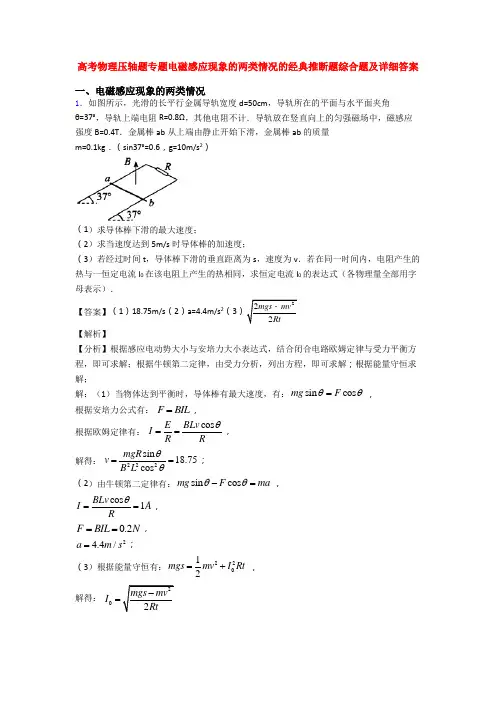

高考物理压轴题专题电磁感应现象的两类情况的经典推断题综合题及详细答案一、电磁感应现象的两类情况1.如图所示,光滑的长平行金属导轨宽度d=50cm ,导轨所在的平面与水平面夹角θ=37°,导轨上端电阻R=0.8Ω,其他电阻不计.导轨放在竖直向上的匀强磁场中,磁感应强度B=0.4T .金属棒ab 从上端由静止开始下滑,金属棒ab 的质量m=0.1kg .(sin37°=0.6,g=10m/s 2)(1)求导体棒下滑的最大速度;(2)求当速度达到5m/s 时导体棒的加速度;(3)若经过时间t ,导体棒下滑的垂直距离为s ,速度为v .若在同一时间内,电阻产生的热与一恒定电流I 0在该电阻上产生的热相同,求恒定电流I 0的表达式(各物理量全部用字母表示).【答案】(1)18.75m/s (2)a=4.4m/s 2(3222mgs mv Rt-【解析】【分析】根据感应电动势大小与安培力大小表达式,结合闭合电路欧姆定律与受力平衡方程,即可求解;根据牛顿第二定律,由受力分析,列出方程,即可求解;根据能量守恒求解;解:(1)当物体达到平衡时,导体棒有最大速度,有:sin cos mg F θθ= , 根据安培力公式有: F BIL =, 根据欧姆定律有: cos E BLv I R Rθ==, 解得: 222sin 18.75cos mgR v B L θθ==; (2)由牛顿第二定律有:sin cos mg F ma θθ-= , cos 1BLv I A Rθ==, 0.2F BIL N ==, 24.4/a m s =;(3)根据能量守恒有:22012mgs mv I Rt =+ , 解得: 202mgs mv I Rt -=2.如图甲所示,MN 、PQ 两条平行的光滑金属轨道与水平面成θ = 30°角固定,M 、P 之间接电阻箱R ,导轨所在空间存在匀强磁场,磁场方向垂直于轨道平面向上,磁感应强度为B = 1T .质量为m 的金属杆ab 水平放置在轨道上,其接入电路的电阻值为r ,现从静止释放杆ab ,测得最大速度为v m .改变电阻箱的阻值R ,得到v m 与R 的关系如图乙所示.已知轨距为L = 2m ,重力加速度g 取l0m/s 2,轨道足够长且电阻不计.求:(1)杆ab 下滑过程中流过R 的感应电流的方向及R =0时最大感应电动势E 的大小; (2)金属杆的质量m 和阻值r ;(3)当R =4Ω时,求回路瞬时电功率每增加2W 的过程中合外力对杆做的功W . 【答案】(1)电流方向从M 流到P ,E =4V (2)m =0.8kg ,r =2Ω (3)W =1.2J 【解析】本题考查电磁感应中的单棒问题,涉及动生电动势、闭合电路欧姆定律、动能定理等知识.(1)由右手定则可得,流过R 的电流方向从M 流到P 据乙图可得,R=0时,最大速度为2m/s ,则E m = BLv = 4V (2)设最大速度为v ,杆切割磁感线产生的感应电动势 E = BLv 由闭合电路的欧姆定律EI R r=+ 杆达到最大速度时0mgsin BIL θ-= 得 2222sin sin B L mg mg v R r B L θθ=+ 结合函数图像解得:m = 0.8kg 、r = 2Ω(3)由题意:由感应电动势E = BLv 和功率关系2E P R r =+得222B L V P R r=+则22222221B L V B L V P R r R r∆=-++再由动能定理22211122W mV mV =- 得22()1.22m R r W P J B L+=∆=3.如图所示,足够长的光滑平行金属导轨MN 、PQ 倾斜放置,两导轨间距离为L ,导轨平面与水平面间的夹角θ,所处的匀强磁场垂直于导轨平面向上,质量为m 的金属棒ab 垂直于导轨放置,导轨和金属棒接触良好,不计导轨和金属棒ab 的电阻,重力加速度为g .若在导轨的M 、P 两端连接阻值R 的电阻,将金属棒ab 由静止释放,则在下滑的过程中,金属棒ab 沿导轨下滑的稳定速度为v ,若在导轨M 、P 两端将电阻R 改接成电容为C 的电容器,仍将金属棒ab 由静止释放,金属棒ab 下滑时间t ,此过程中电容器没有被击穿,求:(1)匀强磁场的磁感应强度B 的大小为多少? (2)金属棒ab 下滑t 秒末的速度是多大? 【答案】(1)2sin mgR B L vθ=2)sin sin t gvt v v CgR θθ=+ 【解析】试题分析:(1)若在M 、P 间接电阻R 时,金属棒先做变加速运动,当加速度为零时做匀速运动,达到稳定状态.则感应电动势E BLv =,感应电流EI R=,棒所受的安培力F BIL =联立可得22B L vF R=,由平衡条件可得F mgsin θ=,解得2mgRsin B L v θ (2)若在导轨 M 、P 两端将电阻R 改接成电容为C 的电容器,将金属棒ab 由静止释放,产生感应电动势,电容器充电,电路中有充电电流,ab 棒受到安培力. 设棒下滑的速度大小为v ',经历的时间为t 则电容器板间电压为 U E BLv ='=此时电容器的带电量为Q CU = 设时间间隔△t 时间内流经棒的电荷量为Q V则电路中电流Q C U CBL v i t t t ∆∆∆===∆∆∆,又va t∆=∆,解得i CBLa = 根据牛顿第二定律得mgsin BiL ma θ-=,解得22mgsin gvsin a m B L C v CgRsin θθθ==++所以金属棒做初速度为0的匀加速直线运动,ts 末的速度gvtsin v at v CgRsin θθ'==+.考点:导体切割磁感线时的感应电动势;功能关系;电磁感应中的能量转化【名师点睛】本题是电磁感应与电路、力学知识的综合,关键要会推导加速度的表达式,通过分析棒的受力情况,确定其运动情况.4.如图甲所示,一对足够长的平行光滑轨道固定在水平面上,两轨道间距 l= 0.5m ,左侧接一阻值 为R 的电阻。

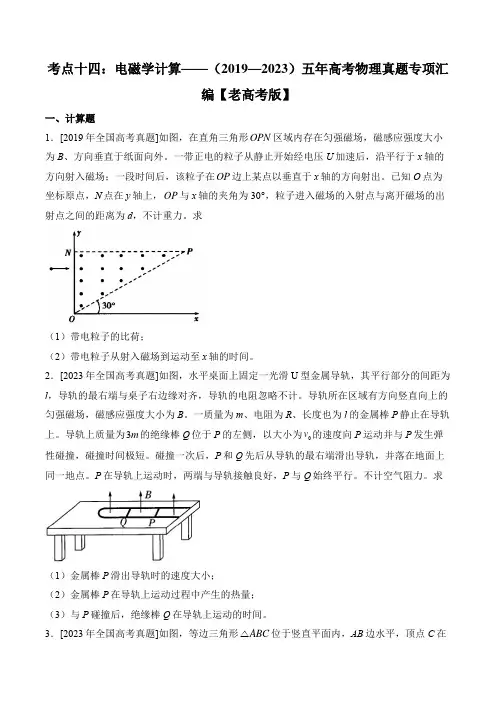

考点十四:电磁学计算——(2019—2023)五年高考物理真题专项汇编【老高考版】一、计算题1.[2019年全国高考真题]如图,在直角三角形OPN区域内存在匀强磁场,磁感应强度大小为B、方向垂直于纸面向外。
一带正电的粒子从静止开始经电压U加速后,沿平行于x轴的方向射入磁场;一段时间后,该粒子在OP边上某点以垂直于x轴的方向射出。
已知O点为坐标原点,N点在y轴上,OP与x轴的夹角为30°,粒子进入磁场的入射点与离开磁场的出射点之间的距离为d,不计重力。
求(1)带电粒子的比荷;(2)带电粒子从射入磁场到运动至x轴的时间。
2.[2023年全国高考真题]如图,水平桌面上固定一光滑U型金属导轨,其平行部分的间距为l,导轨的最右端与桌子右边缘对齐,导轨的电阻忽略不计。
导轨所在区域有方向竖直向上的匀强磁场,磁感应强度大小为B。
一质量为m、电阻为R、长度也为l的金属棒P静止在导轨v的速度向P运动并与P发生弹上。
导轨上质量为3m的绝缘棒Q位于P的左侧,以大小为性碰撞,碰撞时间极短。
碰撞一次后,P和Q先后从导轨的最右端滑出导轨,并落在地面上同一地点。
P在导轨上运动时,两端与导轨接触良好,P与Q始终平行。
不计空气阻力。
求(1)金属棒P滑出导轨时的速度大小;(2)金属棒P在导轨上运动过程中产生的热量;(3)与P碰撞后,绝缘棒Q在导轨上运动的时间。
△位于竖直平面内,AB边水平,顶点C在3.[2023年全国高考真题]如图,等边三角形ABCAB 边上方,3个点电荷分别固定在三角形的三个顶点上。
已知AB 边中点M 处的电场强度方向竖直向下,BC 边中点N 处的电场强度方向竖直向上,A 点处点电荷的电荷量的绝对值为q ,求(1)B 点处点电荷的电荷量的绝对值并判断3个点电荷的正负;(2)C 点处点电荷的电荷量。
4.[2022年全国高考真题]如图,一不可伸长的细绳的上端固定,下端系在边长为0.40m l =的正方形金属框的一个顶点上。

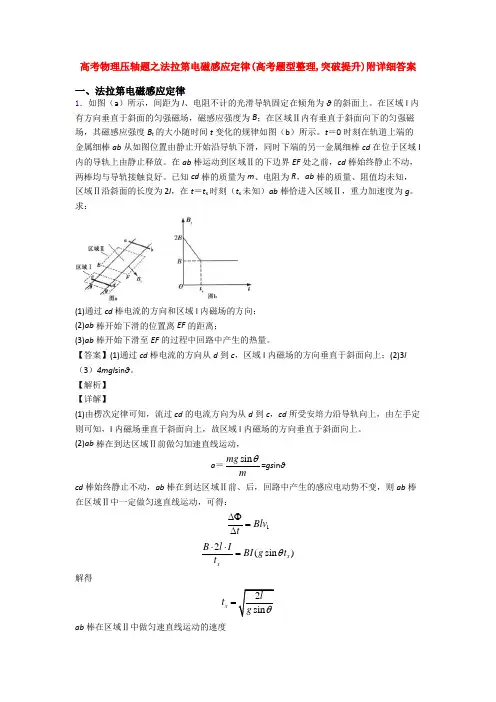

高考物理压轴题之法拉第电磁感应定律(高考题型整理,突破提升)附详细答案一、法拉第电磁感应定律1.如图(a )所示,间距为l 、电阻不计的光滑导轨固定在倾角为θ的斜面上。
在区域I 内有方向垂直于斜面的匀强磁场,磁感应强度为B ;在区域Ⅱ内有垂直于斜面向下的匀强磁场,其磁感应强度B t 的大小随时间t 变化的规律如图(b )所示。
t =0时刻在轨道上端的金属细棒ab 从如图位置由静止开始沿导轨下滑,同时下端的另一金属细棒cd 在位于区域I 内的导轨上由静止释放。
在ab 棒运动到区域Ⅱ的下边界EF 处之前,cd 棒始终静止不动,两棒均与导轨接触良好。
已知cd 棒的质量为m 、电阻为R ,ab 棒的质量、阻值均未知,区域Ⅱ沿斜面的长度为2l ,在t =t x 时刻(t x 未知)ab 棒恰进入区域Ⅱ,重力加速度为g 。
求:(1)通过cd 棒电流的方向和区域I 内磁场的方向; (2)ab 棒开始下滑的位置离EF 的距离;(3)ab 棒开始下滑至EF 的过程中回路中产生的热量。
【答案】(1)通过cd 棒电流的方向从d 到c ,区域I 内磁场的方向垂直于斜面向上;(2)3l (3)4mgl sin θ。
【解析】 【详解】(1)由楞次定律可知,流过cd 的电流方向为从d 到c ,cd 所受安培力沿导轨向上,由左手定则可知,I 内磁场垂直于斜面向上,故区域I 内磁场的方向垂直于斜面向上。
(2)ab 棒在到达区域Ⅱ前做匀加速直线运动,a =sin mg mθ=gs in θ cd 棒始终静止不动,ab 棒在到达区域Ⅱ前、后,回路中产生的感应电动势不变,则ab 棒在区域Ⅱ中一定做匀速直线运动,可得:1Blv t∆Φ=∆ 2(sin )x xB l IBI g t t θ⋅⋅= 解得2sin x lt g θ=ab 棒在区域Ⅱ中做匀速直线运动的速度12sin v gl θ=则ab 棒开始下滑的位置离EF 的距离21232x h at l l =+= (3)ab 棒在区域Ⅱ中运动时间222sin xl lt v g θ== ab 棒从开始下滑至EF 的总时间222sin x lt t t g θ=+= 感应电动势:12sin E Blv Bl gl θ==ab 棒开始下滑至EF 的过程中回路中产生的热量:Q =EIt =4mgl sin θ2.如下图所示,MN 、PQ 为足够长的光滑平行导轨,间距L =0.5m.导轨平面与水平面间的夹角θ= 30°,NQ 丄MN ,N Q 间连接有一个3R =Ω的电阻,有一匀强磁场垂直于导轨平面,磁感应强度为01B T =,将一根质量为m =0.02kg 的金属棒ab 紧靠NQ 放置在导轨上,且与导轨接触良好,金属棒的电阻1r =Ω,其余部分电阻不计,现由静止释放金属棒,金属棒沿导轨向下运动过程中始终与NQ 平行,当金属棒滑行至cd 处时速度大小开始保持不变,cd 距离NQ 为 s=0.5 m ,g =10m/s 2。
专题10 电磁感应1.(15江苏卷)某同学探究小磁铁在铜管中下落时受电磁阻尼作用的运动规律,实验装置如题11-1图所示,打点计时器的电源为50Hz的交流电(1)下列实验操作中,不正确的有________A.将铜管竖直地固定在限位孔的正下方B.纸带穿过限位孔,压在复写纸下面C.用手捏紧磁铁保持静止,然后轻轻地松开让磁铁下落D.在磁铁下落的同时接通打点计时器的电源(2)该同学按照正确的步骤进行试验(记为“实验①”),将磁铁从管口处释放,打出一条纸带,取开始下落的一段,确定一合适的点为O点,每隔一个计时点取一个计数点,标为1、2、3…….8,用刻度尺量出各计数点的相邻计时点到O点的距离,记录在纸带上,如题11-2图所示计算相邻计时点间的平均速度v,粗略地表示各计数点的速度,抄入下表,请将表中的数据补充完整(3)分析上表的实验数据可知:在这段纸带记录的时间内,磁铁运动速度的变化情况是________;磁铁受到阻尼作用的变化情况是____________.(4)该同学将装置中的铜管更换为相同尺寸的塑料管,重复上述实验操作(记为实验②),结果表明磁铁下落的运动规律与自由落体运动规律几乎相同,请问实验②是为了说明说明?对比实验①和②的结果得到什么结论?答案:(1)CD(2)39.0(3)逐渐增大到39.8 cm/ s 逐渐增大到等于重力(4)为了说明磁铁在塑料管中几乎不受阻尼作用,磁铁在铜管中受到的阻尼作用主要是电磁阻尼作用. 解析:根据速度Ts s v n n n 211-+-=计算速度.2.(15北京卷)如图所示,足够长的平行光滑金属导轨水平放置,宽度 L = 0.4 m ,一端连接 R=1 Ω 的电阻,导轨所在的空间存在竖直向下的匀强磁场, 磁感应强度B = 1 T , 导体棒 MN 放在导轨上, 其长度恰好等于导轨间距,与导轨接触良好.导轨和导体棒的电阻均可忽略不计.在平行于导轨的拉力 F 作用下,导体棒沿导轨向右匀速运动,速度 v = 5 m/s ,求:( 1 ) 感应电动势 E 和感应电流 I ;( 2 ) 在 0.1 s 时间内,拉力的冲量的大小;( 3 ) 若将 MN 换为电阻为 r = 1Ω的导体棒,其它条件不变,求导体棒两端的电压 U.解析:(1)根据动生电动势公式得E=BLv = 1T ×0.4m ×5m /s =2.0 V①故感应电流I=A 0.21v 0.2R E =Ω= ②(2)金属棒匀速运动过程中,所受的安培力大小为F 安= BIL =0.8N, 因为是匀速直线运动,所以导体棒所受拉力F = F 安 = 0.8N ③所以拉力的冲量 IF =F t=0.8 N × 0.1 s=0.08 S N ∙ ④导体棒两端电压U=V0.1r R RE=+ ⑤3.(15海南卷)如图,空间有一匀强磁场,一直金属棒与磁感应强度方向垂直,当它以速度v 沿与棒和磁感应强度都垂直的方向运动时,棒两端的感应电动势大小ε,将此棒弯成两段长度相等且相互垂直的折弯,置于磁感应强度相垂直的平面内,当它沿两段折线夹角平分线的方向以速度v 运动时,棒两端的感应电动势大小为ε',则εε'等于( )A.1/2B.22C.1D.2 答案:B解析:设折弯前导体切割磁感线的长度为L ,折弯后,导体切割磁场的有效长度为l L ==,故产生的感应电动势为Blv B Lv ε'===,所以εε'=,B 正确; 4.(15海南卷)如图,两平行金属导轨位于同一水平面上,相距l ,左端与一电阻R 相连;整个系统置于匀强磁场中,磁感应强度大小为B ,方向竖直向下.一质量为m 的导体棒置于导轨上,在水平外力作用下沿导轨以速度v匀速向右滑动,滑动过程中始终保持与导轨垂直并接触良好.已知导体棒与导轨间的动摩擦因数为μ,重力加速度大小为g ,导轨和导体棒的电阻均可忽略.求(1)电阻R 消耗的功率; (2)水平外力的大小.解析:(1)导体切割磁感线运动产生的电动势为E BLv =, 根据欧姆定律,闭合回路中的感应电流为EI R=电阻R 消耗的功率为2P I R =,联立可得222B L v P R=(2)对导体棒受力分析,受到向左的安培力和向左的摩擦力,向右的外力,三力平衡,故有F mg F μ+=安,BlvF BIl B l R==⋅⋅安,故22B l v F mg R μ=+ 5.(15四川卷)18分) 如图所示,金属导轨MNC 和PQD ,MN 与PQ 平行且间距为L ,所在平面与水平面夹角为α,N 、Q 连线与MN 垂直,M 、P 间接有阻值为R 的电阻;光滑直导轨NC 和QD 在同一水平面内,与NQ 的夹角都为锐角θ.均匀金属棒ab 和ef 质量均为m ,长均为L ,ab 棒初始位置在水平导轨上与NQ 重合;ef 棒垂直放在倾斜导轨上,与导轨间的动摩擦因数为μ(μ较小),由导轨上的小立柱1和2阻挡而静止.空间有方向竖直的匀强磁场(图中未画出).两金属棒与导轨保持良好接触.不计所有导轨和ab 棒的电阻,ef 棒的阻值为R ,最大静摩擦力与滑动摩擦力大小相等,忽略感应电流产生的磁场,重力加速度为g.(1)若磁感应强度大小为B ,给ab 棒一个垂直于NQ 、水平向右的速度v 1,在水平导轨上沿运动方向滑行一段距离后停止,ef 棒始终静止,求此过程ef 棒上产生的热量;(2)在(1)问过程中,ab 棒滑行距离为d ,求通过ab 棒某横截面的电量;(3)若ab 棒以垂直于NQ 的速度v 2在水平导轨上向右匀速运动,并在NQ 位置时取走小立柱1和2,且运动过程中ef 棒始终静止.求此状态下最强磁场的磁感应强度及此磁场下ab 棒运动的最大距离.解析:(1)由于ab 棒做切割磁感线运动,回路中产出感应电流,感应电流流经电阻R 和ef 棒时,电流做功,产生焦耳热,根据功能关系及能的转化与守恒有:2121mv =Q R +Q ef ① 根据并联电路特点和焦耳定律Q =I 2Rt 可知,电阻R 和ef 棒中产生的焦耳热相等,即Q R =Q ef ② 由①②式联立解得ef 棒上产生的热量为:Q ef =2141mv(2)设在ab 棒滑行距离为d 时所用时间为t ,其示意图如下图所示:该过程中回路变化的面积为:ΔS =21[L +(L -2dcot θ)]d ③ 根据法拉第电磁感应定律可知,在该过程中,回路中的平均感应电动势为:E=tSB Δ ④ 根据闭合电路欧姆定律可知,流经ab 棒平均电流为:I=2/R E⑤ 根据电流的定义式可知,在该过程中,流经ab 棒某横截面的电量为: q =t I ⋅ ⑥ 由③④⑤⑥式联立解得:q =Rθd L Bd )cot (2-⑶由法拉第电磁感应定律可知,当ab 棒滑行x 距离时,回路中的感应电动势为: e =B (L -2xcot θ)v 2⑦根据闭合电路欧姆定律可知,流经ef 棒的电流为:i =Re⑧ 根据安培力大小计算公式可知,ef 棒所受安培力为:F =iLB ⑨由⑦⑧⑨式联立解得:F =)cot 2(22θx L RLv B -⑩由⑩式可知,当x =0且B 取最大值,即B =B m 时,F 有最大值F m ,ef 棒受力示意图如下图所示:根据共点力平衡条件可知,在沿导轨方向上有:F m cos α=mgsin α+f m ⑪ 在垂直于导轨方向上有:F N =mgcos α+F m sin α ⑫ 根据滑动摩擦定律和题设条件有:f m =μF N ⑬ 由⑩⑪⑫⑬式联立解得:B m =2)sin (cos )cos (sin 1v αμααμαmgR L-+显然此时,磁感应强度的方向竖直向上或竖直向下均可由⑩式可知,当B =B m 时,F 随x 的增大而减小,即当F 最小为F min 时,x 有最大值为x m ,此时ef 棒受力示意图如下图所示:根据共点力平衡条件可知,在沿导轨方向上有:F min cos α+f m =mgsin α ⑭ 在垂直于导轨方向上有:F N =mgcos α+F min sin α ⑮ 由⑩⑬⑭⑮式联立解得:x m =μααμθL μ++cos sin )1(tan 26.(15安徽卷)如图所示,abcd为水平放置的平行“”形光滑金属导轨,间距为l ,导轨间有垂直于导轨平面的匀强磁场,磁感应强度大小为B ,导轨电阻不计.已知金属杆MN 倾斜放置,与导轨成θ角,单位长度的电阻为r ,保持金属杆以速度v 沿平行于cd 的方向滑动(金属杆滑动过程中与导轨接触良好).则A .电路中感应电动势的大小为θsin BlvB .电路中感应电流的大小为rθsin BvC .金属杆所受安培力的大小为rθsin lv B 2D .金属杆的发热功率为θsin r lv B 22答案:B解析:金属棒的有效切割长度为l ,电路中感应电动势的大小E Blv =,选项A 错误;金属棒的电阻sin rlR θ=,根据欧姆定律电路中感应电流的大小sin E Bv I R rθ==,选项B 正确;金属杆所受安培力的大小2sin l B lv F BI r θ==,选项C 错误;根据焦耳定律,金属杆的发热功率为222sin B lv P I R rθ==,选项D 错误.答案为B .7.(15重庆卷)题4图为无线充电技术中使用的受电线圈示意图,线圈匝数为n ,面积为S .若在1t 到2t 时间内,匀强磁场平行于线圈轴线向右穿过线圈,其磁感应强度大小由1B 均匀增加到2B ,则该段时间线圈两端a 和b 之间的电势差a b ϕϕ-A.恒为2121()nS B B t t -- B. 从0均匀变化到2121()nS B B t t --C.恒为2121()nS B B t t ---D.从0均匀变化到2121()nS B B t t ---答案:C解析:穿过线圈的磁场均匀增加,将产生大小恒定的感生电动势,由法拉第电磁感应定律得2121()S B B E nnt t t ϕ-∆==∆-,而等效电源内部的电流由楞次定理知从a b →,即b 点是等效电源的正极,即2121()a b S B B nt t ϕϕ--=--,故选C.7.(2018·全国新课标Ⅱ)如图,直角三角形金属框abc 放置在匀强磁场中,磁感应强度大小为B ,方向平行于ab 边向上.当金属框绕ab 边以角速度ω逆时针转动时,a 、b 、c 三点的电势分别为U a 、U b 、U c .已知bc 边的长度为l.下列判断正确的是A .U a > U c ,金属框中无电流B .U b >U c ,金属框中电流方向沿a-b-c-aC .U bc =-1/2Bl ²ω,金属框中无电流D .U bc =1/2Bl ²w ,金属框中电流方向沿a-c-b-a 答案:C解析:当金属框绕ab 边以角速度ω逆时针转动时,穿过直角三角形金属框abc 的磁通量恒为0,所以没有感应电流,由右手定则可知,c 点电势高,ω221Bl U bc -=,故C 正确,A 、B 、D 错误. 8、(2018·全国新课标Ⅰ)1824年,法国科学家阿拉果完成了著名的“圆盘实验”.实验中将一铜圆盘水平放置,在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针,如图所示.实验中发现,当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时,磁针也随着一起转动起来,但略有滞后.下列说法正确的是A .圆盘上产生了感应电动势B .圆盘内的涡电流产生的磁场导致磁针转动C .在圆盘转动的过程中,磁针的磁场穿过整个圆盘的磁通量发生了变化D .圆盘中的自由电子随圆盘一起运动形成电流,此电流产生的磁场导致磁针转动 答案:AB解析:圆盘运动过程中,半径方向的金属条在切割磁感线,在圆心和边缘之间产生了感应电动势,选项A 对,圆盘在径向的辐条切割磁感线过程中,内部距离圆心远近不同的点电势不等而形成涡流产生,选项B 对.圆盘转动过程中,圆盘位置,圆盘面积和磁场都没有发生变化,所以没有磁通量的变化,选项C错.圆盘本身呈现电中性,不会产生环形电流,选项D错.。

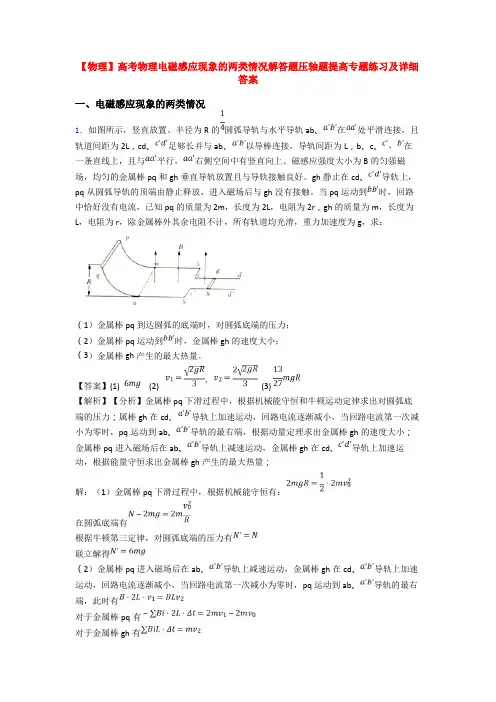

【物理】高考物理电磁感应现象的两类情况解答题压轴题提高专题练习及详细答案一、电磁感应现象的两类情况1.如图所示,竖直放置、半径为R的圆弧导轨与水平导轨ab、在处平滑连接,且轨道间距为2L,cd、足够长并与ab、以导棒连接,导轨间距为L,b、c、在一条直线上,且与平行,右侧空间中有竖直向上、磁感应强度大小为B的匀强磁场,均匀的金属棒pq和gh垂直导轨放置且与导轨接触良好。
gh静止在cd、导轨上,pq从圆弧导轨的顶端由静止释放,进入磁场后与gh没有接触。
当pq运动到时,回路中恰好没有电流,已知pq的质量为2m,长度为2L,电阻为2r,gh的质量为m,长度为L,电阻为r,除金属棒外其余电阻不计,所有轨道均光滑,重力加速度为g,求:(1)金属棒pq到达圆弧的底端时,对圆弧底端的压力;(2)金属棒pq运动到时,金属棒gh的速度大小;(3)金属棒gh产生的最大热量。
【答案】(1) (2) (3)【解析】【分析】金属棒pq下滑过程中,根据机械能守恒和牛顿运动定律求出对圆弧底端的压力;属棒gh在cd、导轨上加速运动,回路电流逐渐减小,当回路电流第一次减小为零时,pq运动到ab、导轨的最右端,根据动量定理求出金属棒gh的速度大小;金属棒pq进入磁场后在ab、导轨上减速运动,金属棒gh在cd、导轨上加速运动,根据能量守恒求出金属棒gh产生的最大热量;解:(1)金属棒pq下滑过程中,根据机械能守恒有:在圆弧底端有根据牛顿第三定律,对圆弧底端的压力有联立解得(2)金属棒pq进入磁场后在ab、导轨上减速运动,金属棒gh在cd、导轨上加速运动,回路电流逐渐减小,当回路电流第一次减小为零时,pq运动到ab、导轨的最右端,此时有对于金属棒pq有对于金属棒gh有联立解得(3)金属棒pq进入磁场后在ab、导轨上减速运动,金属棒gh在cd、导轨上加速运动,回路电路逐渐减小,当回路电流第一次减小为零时,回路中产生的热量为该过程金属棒gh产生的热量为金属棒pq到达cd、导轨后,金属棒pq加速运动,金属棒gh减速运动,回路电流逐渐减小,当回路电流第二次减小为零时,金属棒pq与gh产生的电动势大小相等,由于此时金属棒切割长度相等,故两者速度相同均为v,此时两金属棒均做匀速运动,根据动量守恒定律有金属棒pq从到达cd、导轨道电流第二次减小为零的过程,回路产生的热量为该过程金属棒gh产生的热量为联立解得2.如图所示,在倾角30oθ=的光滑斜面上,存在着两个磁感应强度大小相等、方向分别垂直斜面向上和垂直斜面向下的匀强磁场,两磁场宽度均为L。
高考物理电磁感应现象压轴题综合题附答案一、高中物理解题方法:电磁感应现象的两类情况1.如图所示,两根光滑、平行且足够长的金属导轨倾斜固定在水平地面上,导轨平面与水平地面的夹角37θ=︒,间距为d =0.2m ,且电阻不计。
导轨的上端接有阻值为R =7Ω的定值电阻和理想电压表。
空间中有垂直于导轨平面斜向上的、大小为B =3T 的匀强磁场。
质量为m =0.1kg 、接入电路有效电阻r =5Ω的导体棒垂直导轨放置,无初速释放,导体棒沿导轨下滑一段距离后做匀速运动,取g =10m/s 2,sin37°=0.6,求:(1)导体棒匀速下滑的速度大小和导体棒匀速运动时电压表的示数; (2)导体棒下滑l =0.4m 过程中通过电阻R 的电荷量。
【答案】(1)20m/s 7V (2)0.02C 【解析】 【详解】(1)设导体棒匀速运动时速度为v ,通过导体棒电流为I 。
由平衡条件sin mg BId θ=①导体棒切割磁感线产生的电动势为E =Bdv ②由闭合电路欧姆定律得EI R r=+③ 联立①②③得v =20m/s ④由欧姆定律得U =IR ⑤联立①⑤得U =7V ⑥(2)由电流定义式得Q It =⑦由法拉第电磁感应定律得E t∆Φ=∆⑧B ld ∆Φ=⋅⑨由欧姆定律得EI R r=+⑩ 由⑦⑧⑨⑩得Q =0.02C ⑪2.如图所示,在倾角30o θ=的光滑斜面上,存在着两个磁感应强度大小相等、方向分别垂直斜面向上和垂直斜面向下的匀强磁场,两磁场宽度均为L 。
一质量为m 、边长为L 的正方形线框距磁场上边界L 处由静止沿斜面下滑,ab 边刚进入上侧磁场时,线框恰好做匀速直线运动。
ab 边进入下侧磁场运动一段时间后也做匀速度直线运动。
重力加速度为g 。
求:(1)线框ab 边刚越过两磁场的分界线ff′时受到的安培力; (2)线框穿过上侧磁场的过程中产生的热量Q 和所用的时间t 。
【答案】(1)安培力大小2mg ,方向沿斜面向上(2)4732mgL Q = 72Lt g= 【解析】 【详解】(1)线框开始时沿斜面做匀加速运动,根据机械能守恒有21sin 302mgL mv ︒=, 则线框进入磁场时的速度2sin30v g L gL =︒=线框ab 边进入磁场时产生的电动势E =BLv 线框中电流E I R=ab 边受到的安培力22B L vF BIL R==线框匀速进入磁场,则有22sin 30B L vmg R︒= ab 边刚越过ff '时,cd 也同时越过了ee ',则线框上产生的电动势E '=2BLv 线框所受的安培力变为22422B L vF BI L mg R==''=方向沿斜面向上(2)设线框再次做匀速运动时速度为v ',则224sin 30B L v mg R︒='解得4v v ='=根据能量守恒定律有2211sin 30222mg L mv mv Q ︒'⨯+=+解得4732mgLQ =线框ab 边在上侧磁扬中运动的过程所用的时间1L t v=设线框ab 通过ff '后开始做匀速时到gg '的距离为0x ,由动量定理可知:22sin 302mg t BLIt mv mv ︒-='-其中()022BL L x I t R-=联立以上两式解得()02432L x v t vg-=-线框ab 在下侧磁场匀速运动的过程中,有0034x x t v v='=所以线框穿过上侧磁场所用的总时间为123t t t t =++=3.如图所示,足够长且电阻忽略不计的两平行金属导轨固定在倾角为α=30°绝缘斜面上,导轨间距为l =0.5m 。

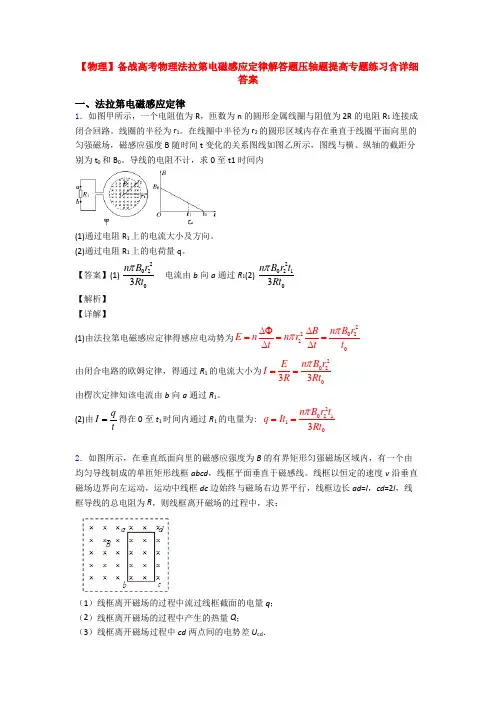

【物理】备战高考物理法拉第电磁感应定律解答题压轴题提高专题练习含详细答案一、法拉第电磁感应定律1.如图甲所示,一个电阻值为R,匝数为n的圆形金属线圈与阻值为2R的电阻R1连接成闭合回路。
线圈的半径为r1。
在线圈中半径为r2的圆形区域内存在垂直于线圈平面向里的匀强磁场,磁感应强度B随时间t变化的关系图线如图乙所示,图线与横、纵轴的截距分别为t0和B0。
导线的电阻不计,求0至t1时间内(1)通过电阻R1上的电流大小及方向。
(2)通过电阻R1上的电荷量q。
【答案】(1)2020 3n B rRtπ电流由b向a通过R1(2)20213n B r tRtπ【解析】【详解】(1)由法拉第电磁感应定律得感应电动势为22022n B rBE n n rt t tππ∆Φ∆===∆∆由闭合电路的欧姆定律,得通过R1的电流大小为20233n B rEIR Rtπ==由楞次定律知该电流由b向a通过R1。
(2)由qIt=得在0至t1时间内通过R1的电量为:202113n B r tq ItRtπ==2.如图所示,在垂直纸面向里的磁感应强度为B的有界矩形匀强磁场区域内,有一个由均匀导线制成的单匝矩形线框abcd,线框平面垂直于磁感线。
线框以恒定的速度v沿垂直磁场边界向左运动,运动中线框dc边始终与磁场右边界平行,线框边长ad=l,cd=2l,线框导线的总电阻为R,则线框离开磁场的过程中,求:(1)线框离开磁场的过程中流过线框截面的电量q;(2)线框离开磁场的过程中产生的热量 Q;(3)线框离开磁场过程中cd两点间的电势差U cd.【答案】(1)22Bl q R =(2) 234B l vQ R=(3)43cd Blv U =【解析】 【详解】(1)线框离开磁场的过程中,则有:2E B lv =gE I R = q It = l t v=联立可得:22Bl q R=(2)线框中的产生的热量:2Q I Rt=解得:234B l vQ R=(3) cd 间的电压为:23cd U I R =g解得:43cd BlvU =3.如图所示,面积为0.2m 2的100匝线圈处在匀强磁场中,磁场方向垂直于线圈平面。

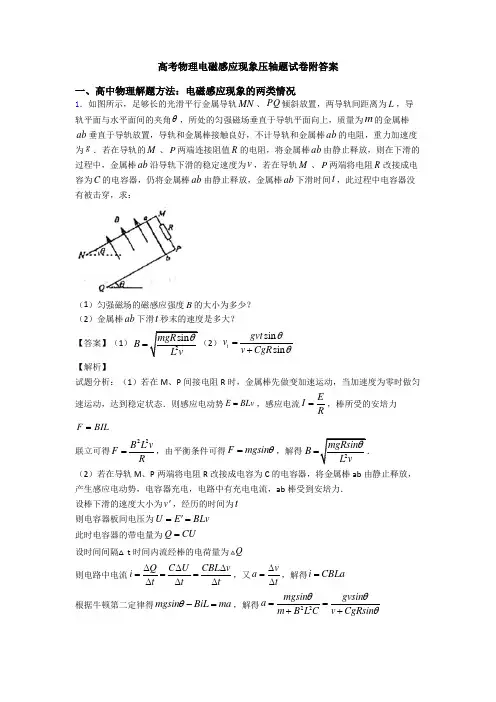

高考物理电磁感应现象压轴题试卷附答案一、高中物理解题方法:电磁感应现象的两类情况1.如图所示,足够长的光滑平行金属导轨MN 、PQ 倾斜放置,两导轨间距离为L ,导轨平面与水平面间的夹角θ,所处的匀强磁场垂直于导轨平面向上,质量为m 的金属棒ab 垂直于导轨放置,导轨和金属棒接触良好,不计导轨和金属棒ab 的电阻,重力加速度为g .若在导轨的M 、P 两端连接阻值R 的电阻,将金属棒ab 由静止释放,则在下滑的过程中,金属棒ab 沿导轨下滑的稳定速度为v ,若在导轨M 、P 两端将电阻R 改接成电容为C 的电容器,仍将金属棒ab 由静止释放,金属棒ab 下滑时间t ,此过程中电容器没有被击穿,求:(1)匀强磁场的磁感应强度B 的大小为多少?(2)金属棒ab 下滑t 秒末的速度是多大?【答案】(1)2sin mgR B L v θ=2)sin sin t gvt v v CgR θθ=+ 【解析】试题分析:(1)若在M 、P 间接电阻R 时,金属棒先做变加速运动,当加速度为零时做匀速运动,达到稳定状态.则感应电动势E BLv =,感应电流E I R=,棒所受的安培力F BIL = 联立可得22B L v F R =,由平衡条件可得F mgsin θ=,解得2 mgRsin B L vθ (2)若在导轨 M 、P 两端将电阻R 改接成电容为C 的电容器,将金属棒ab 由静止释放,产生感应电动势,电容器充电,电路中有充电电流,ab 棒受到安培力.设棒下滑的速度大小为v ',经历的时间为t则电容器板间电压为 UE BLv ='= 此时电容器的带电量为Q CU = 设时间间隔△t 时间内流经棒的电荷量为Q 则电路中电流 Q C U CBL v i t t t ∆∆∆===∆∆∆,又v a t∆=∆,解得i CBLa = 根据牛顿第二定律得mgsin BiL ma θ-=,解得22mgsin gvsin a m B L C v CgRsin θθθ==++所以金属棒做初速度为0的匀加速直线运动,ts 末的速度gvtsin v at v CgRsin θθ'==+. 考点:导体切割磁感线时的感应电动势;功能关系;电磁感应中的能量转化【名师点睛】本题是电磁感应与电路、力学知识的综合,关键要会推导加速度的表达式,通过分析棒的受力情况,确定其运动情况.2.如图所示,两条平行的固定金属导轨相距L =1m ,光滑水平部分有一半径为r =0.3m 的圆形磁场区域,磁感应强度大小为10.5T B =、方向竖直向下;倾斜部分与水平方向的夹角为θ=37°,处于垂直于斜面的匀强磁场中,磁感应强度大小为B =0.5T 。

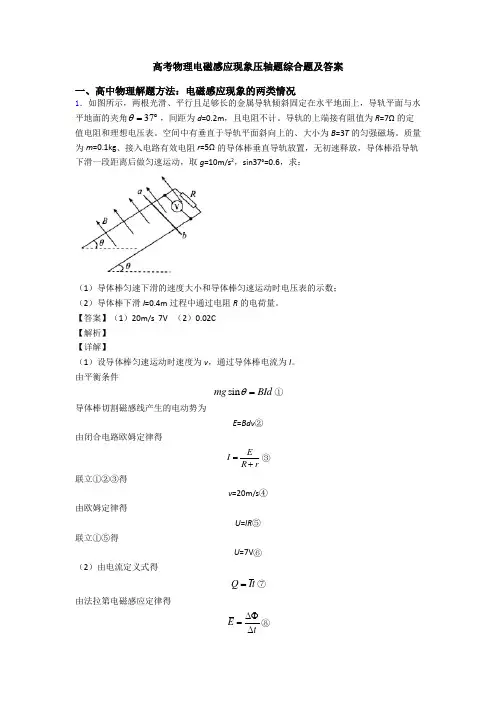

高考物理电磁感应现象压轴题综合题及答案一、高中物理解题方法:电磁感应现象的两类情况1.如图所示,两根光滑、平行且足够长的金属导轨倾斜固定在水平地面上,导轨平面与水平地面的夹角37θ=︒,间距为d =0.2m ,且电阻不计。
导轨的上端接有阻值为R =7Ω的定值电阻和理想电压表。
空间中有垂直于导轨平面斜向上的、大小为B =3T 的匀强磁场。
质量为m =0.1kg 、接入电路有效电阻r =5Ω的导体棒垂直导轨放置,无初速释放,导体棒沿导轨下滑一段距离后做匀速运动,取g =10m/s 2,sin37°=0.6,求:(1)导体棒匀速下滑的速度大小和导体棒匀速运动时电压表的示数; (2)导体棒下滑l =0.4m 过程中通过电阻R 的电荷量。
【答案】(1)20m/s 7V (2)0.02C 【解析】 【详解】(1)设导体棒匀速运动时速度为v ,通过导体棒电流为I 。
由平衡条件sin mg BId θ=①导体棒切割磁感线产生的电动势为E =Bdv ②由闭合电路欧姆定律得EI R r=+③ 联立①②③得v =20m/s ④由欧姆定律得U =IR ⑤联立①⑤得U =7V ⑥(2)由电流定义式得Q It =⑦由法拉第电磁感应定律得E t∆Φ=∆⑧B ld ∆Φ=⋅⑨由欧姆定律得EI R r=+⑩ 由⑦⑧⑨⑩得Q =0.02C ⑪2.如图所示,光滑的长平行金属导轨宽度d=50cm ,导轨所在的平面与水平面夹角θ=37°,导轨上端电阻R=0.8Ω,其他电阻不计.导轨放在竖直向上的匀强磁场中,磁感应强度B=0.4T .金属棒ab 从上端由静止开始下滑,金属棒ab 的质量m=0.1kg .(sin37°=0.6,g=10m/s 2)(1)求导体棒下滑的最大速度;(2)求当速度达到5m/s 时导体棒的加速度;(3)若经过时间t ,导体棒下滑的垂直距离为s ,速度为v .若在同一时间内,电阻产生的热与一恒定电流I 0在该电阻上产生的热相同,求恒定电流I 0的表达式(各物理量全部用字母表示).【答案】(1)18.75m/s (2)a=4.4m/s 2(3222mgs mv Rt【解析】【分析】根据感应电动势大小与安培力大小表达式,结合闭合电路欧姆定律与受力平衡方程,即可求解;根据牛顿第二定律,由受力分析,列出方程,即可求解;根据能量守恒求解;解:(1)当物体达到平衡时,导体棒有最大速度,有:sin cos mg F θθ= , 根据安培力公式有: F BIL =, 根据欧姆定律有: cos E BLv I R Rθ==, 解得: 222sin 18.75cos mgR v B L θθ==; (2)由牛顿第二定律有:sin cos mg F ma θθ-= ,cos 1BLv I A Rθ==, 0.2F BIL N ==, 24.4/a m s =;(3)根据能量守恒有:22012mgs mv I Rt =+ , 解得: 202mgs mvI Rt-=3.某兴趣小组设计制作了一种磁悬浮列车模型,原理如图所示,PQ 和MN 是固定在水平地面上的两根足够长的平直导轨,导轨间分布着竖直(垂直纸面)方向等间距的匀强磁场1B 和2B ,二者方向相反.矩形金属框固定在实验车底部(车厢与金属框绝缘).其中ad边宽度与磁场间隔相等,当磁场1B 和2B 同时以速度0m 10s v =沿导轨向右匀速运动时,金属框受到磁场力,并带动实验车沿导轨运动.已知金属框垂直导轨的ab 边长0.1m L =m 、总电阻0.8R =Ω,列车与线框的总质量0.4kg m =,12 2.0T B B ==T ,悬浮状态下,实验车运动时受到恒定的阻力1h N .(1)求实验车所能达到的最大速率;(2)实验车达到的最大速率后,某时刻让磁场立即停止运动,实验车运动20s 之后也停止运动,求实验车在这20s 内的通过的距离;(3)假设两磁场由静止开始向右做匀加速运动,当时间为24s t =时,发现实验车正在向右做匀加速直线运动,此时实验车的速度为m 2s v =,求由两磁场开始运动到实验车开始运动所需要的时间.【答案】(1)m 8s ;(2)120m ;(3)2s 【解析】 【分析】 【详解】(1)实验车最大速率为m v 时相对磁场的切割速率为0m v v -,则此时线框所受的磁场力大小为2204-B L v v F R=()此时线框所受的磁场力与阻力平衡,得:F f = 2m 028m/s 4fRv v B L =-= (2)磁场停止运动后,线圈中的电动势:2E BLv = 线圈中的电流:EI R=实验车所受的安培力:2F BIL =根据动量定理,实验车停止运动的过程:m F t ft mv ∑∆+=整理得:224m B L vt ft mv R∑∆+=而v t x ∑∆=解得:120m x =(3)根据题意分析可得,为实现实验车最终沿水平方向做匀加速直线运动,其加速度必须与两磁场由静止开始做匀加速直线运动的加速度相同,设加速度为a ,则t 时刻金属线圈中的电动势 2)E BLat v =-( 金属框中感应电流 2)BL at v I R-=( 又因为安培力224)2B L at v F BIL R(-==所以对试验车,由牛顿第二定律得 224)B L at v f ma R(--=得 21.0m/s a =设从磁场运动到实验车起动需要时间为0t ,则0t 时刻金属线圈中的电动势002E BLat =金属框中感应电流002BLat I R=又因为安培力2200042B L at F BI L R==对实验车,由牛顿第二定律得:0F f =即2204B L at f R= 得:02s t =4.如图所示,一阻值为R 、边长为l 的匀质正方形导体线框abcd 位于竖直平面内,下方存在一系列高度均为l 的匀强磁场区,与线框平面垂直,各磁场区的上下边界及线框cd 边均磁场方向均与线框平面垂水平。

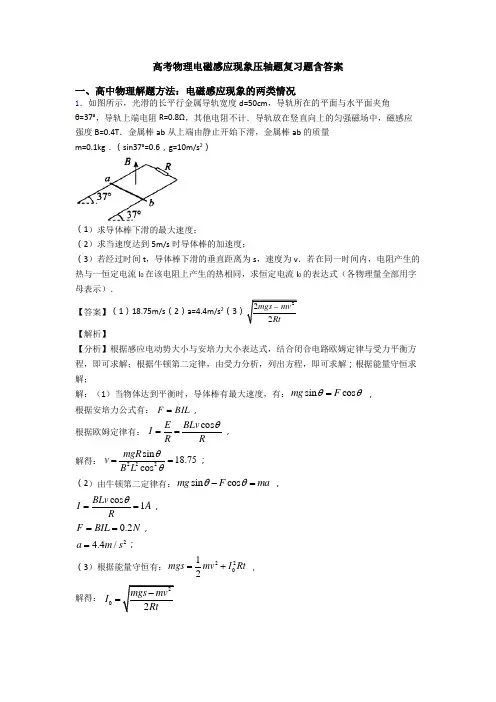

高考物理电磁感应现象压轴题复习题含答案一、高中物理解题方法:电磁感应现象的两类情况1.如图所示,光滑的长平行金属导轨宽度d=50cm ,导轨所在的平面与水平面夹角θ=37°,导轨上端电阻R=0.8Ω,其他电阻不计.导轨放在竖直向上的匀强磁场中,磁感应强度B=0.4T .金属棒ab 从上端由静止开始下滑,金属棒ab 的质量m=0.1kg .(sin37°=0.6,g=10m/s 2)(1)求导体棒下滑的最大速度;(2)求当速度达到5m/s 时导体棒的加速度;(3)若经过时间t ,导体棒下滑的垂直距离为s ,速度为v .若在同一时间内,电阻产生的热与一恒定电流I 0在该电阻上产生的热相同,求恒定电流I 0的表达式(各物理量全部用字母表示).【答案】(1)18.75m/s (2)a=4.4m/s 2(3222mgs mv Rt【解析】【分析】根据感应电动势大小与安培力大小表达式,结合闭合电路欧姆定律与受力平衡方程,即可求解;根据牛顿第二定律,由受力分析,列出方程,即可求解;根据能量守恒求解;解:(1)当物体达到平衡时,导体棒有最大速度,有:sin cos mg F θθ= , 根据安培力公式有: F BIL =, 根据欧姆定律有: cos E BLv I R Rθ==, 解得: 222sin 18.75cos mgR v B L θθ==; (2)由牛顿第二定律有:sin cos mg F ma θθ-= ,cos 1BLv I A Rθ==, 0.2F BIL N ==, 24.4/a m s =;(3)根据能量守恒有:22012mgs mv I Rt =+ , 解得: 202mgs mv I Rt -=2.图中装置在水平面内且处于竖直向下的匀强磁场中,足够长的光滑导轨固定不动。
电源电动势为E (不计内阻),导体棒ab 初始静止不动,导体棒 ab 在运动过程中始终与导轨垂直, 且接触良好。

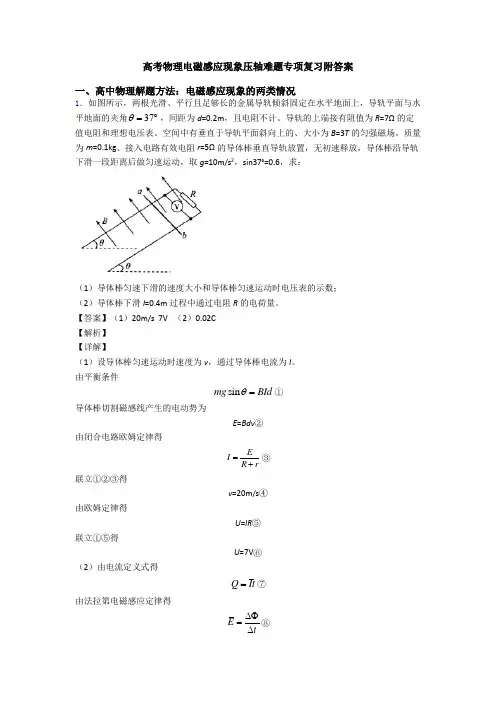

高考物理电磁感应现象压轴难题专项复习附答案一、高中物理解题方法:电磁感应现象的两类情况1.如图所示,两根光滑、平行且足够长的金属导轨倾斜固定在水平地面上,导轨平面与水平地面的夹角37θ=︒,间距为d =0.2m ,且电阻不计。
导轨的上端接有阻值为R =7Ω的定值电阻和理想电压表。
空间中有垂直于导轨平面斜向上的、大小为B =3T 的匀强磁场。
质量为m =0.1kg 、接入电路有效电阻r =5Ω的导体棒垂直导轨放置,无初速释放,导体棒沿导轨下滑一段距离后做匀速运动,取g =10m/s 2,sin37°=0.6,求:(1)导体棒匀速下滑的速度大小和导体棒匀速运动时电压表的示数; (2)导体棒下滑l =0.4m 过程中通过电阻R 的电荷量。
【答案】(1)20m/s 7V (2)0.02C 【解析】 【详解】(1)设导体棒匀速运动时速度为v ,通过导体棒电流为I 。
由平衡条件sin mg BId θ=①导体棒切割磁感线产生的电动势为E =Bdv ②由闭合电路欧姆定律得EI R r=+③ 联立①②③得v =20m/s ④由欧姆定律得U =IR ⑤联立①⑤得U =7V ⑥(2)由电流定义式得Q It =⑦由法拉第电磁感应定律得E t∆Φ=∆⑧B ld ∆Φ=⋅⑨由欧姆定律得EI R r=+⑩ 由⑦⑧⑨⑩得Q =0.02C ⑪2.如图1所示,在光滑的水平面上,有一质量m =1kg 、足够长的U 型金属导轨abcd ,间距L =1m 。
一电阻值0.5ΩR =的细导体棒MN 垂直于导轨放置,并被固定在水平面上的两立柱挡住,导体棒MN 与导轨间的动摩擦因数0.2μ=,在M 、N 两端接有一理想电压表(图中未画出)。
在U 型导轨bc 边右侧存在垂直向下、大小B =0.5T 的匀强磁场(从上向下看);在两立柱左侧U 型金属导轨内存在方向水平向左,大小为B 的匀强磁场。
以U 型导轨bc 边初始位置为原点O 建立坐标x 轴。
【物理】备战高考物理法拉第电磁感应定律解答题压轴题提高专题练习含答案一、法拉第电磁感应定律1.如图所示,垂直于纸面的匀强磁场磁感应强度为B。
纸面内有一正方形均匀金属线框abcd,其边长为L,总电阻为R,ad边与磁场边界平行。
从ad边刚进入磁场直至bc边刚要进入的过程中,线框在向左的拉力作用下以速度v匀速运动,求:(1)拉力做功的功率P;(2)ab边产生的焦耳热Q.【答案】(1)P=222B L vR(2)Q=234B L vR【解析】【详解】(1)线圈中的感应电动势E=BLv 感应电流I=E R拉力大小等于安培力大小F=BIL 拉力的功率P=Fv=222 B L v R(2)线圈ab边电阻R ab=4R 运动时间t=L vab边产生的焦耳热Q=I2R ab t =23 4B L vR2.如图所示,在垂直纸面向里的磁感应强度为B的有界矩形匀强磁场区域内,有一个由均匀导线制成的单匝矩形线框abcd,线框平面垂直于磁感线。
线框以恒定的速度v沿垂直磁场边界向左运动,运动中线框dc 边始终与磁场右边界平行,线框边长ad =l ,cd =2l ,线框导线的总电阻为R ,则线框离开磁场的过程中,求:(1)线框离开磁场的过程中流过线框截面的电量q ; (2)线框离开磁场的过程中产生的热量 Q ; (3)线框离开磁场过程中cd 两点间的电势差U cd . 【答案】(1)22Bl q R =(2) 234B l vQ R=(3)43cd Blv U =【解析】 【详解】(1)线框离开磁场的过程中,则有:2E B lv =gE I R = q It =l t v=联立可得:22Bl q R=(2)线框中的产生的热量:2Q I Rt=解得:234B l vQ R=(3) cd 间的电压为:23cd U I R =g解得:43cd BlvU =3.如图甲所示,足够长的光滑平行金属导轨MN 、PQ 竖直放置,其宽度1L m =,一匀强磁场垂直穿过导轨平面,导轨的上端M 与P 之间连接一阻值为0.40R =Ω的电阻,质量为0.01m kg =、电阻为0.30r =Ω的金属棒ab 紧贴在导轨上.现使金属棒ab 由静止开始下滑,下滑过程中ab 始终保持水平,且与导轨接触良好,其下滑距离x 与时间t 的关系如图乙所示,图象中的OA 段为曲线,AB 段为直线,导轨电阻不计,g 取210/(m s 忽略ab 棒运动过程中对原磁场的影响).()1判断金属棒两端a 、b 的电势哪端高; ()2求磁感应强度B 的大小;()3在金属棒ab 从开始运动的1.5s 内,电阻R 上产生的热量.【答案】(1) b 端电势较高(2) 0.1B T = (3) 0.26J 【解析】 【详解】()1由右手定可判断感应电流由a 到b ,可知b 端为感应电动势的正极,故b 端电势较高。
备战高考物理——法拉第电磁感应定律的推断题综合压轴题专题复习含答案一、法拉第电磁感应定律1.如图,匝数为N 、电阻为r 、面积为S 的圆形线圈P 放置于匀强磁场中,磁场方向与线圈平面垂直,线圈P 通过导线与阻值为R 的电阻和两平行金属板相连,两金属板之间的距离为d ,两板间有垂直纸面的恒定匀强磁场。
当线圈P 所在位置的磁场均匀变化时,一质量为m 、带电量为q 的油滴在两金属板之间的竖直平面内做圆周运动。
重力加速度为g ,求:(1)匀强电场的电场强度 (2)流过电阻R 的电流(3)线圈P 所在磁场磁感应强度的变化率 【答案】(1)mg q (2)mgdqR(3)()B mgd R r t NQRS ∆+=∆ 【解析】 【详解】 (1)由题意得:qE =mg解得mg qE =(2)由电场强度与电势差的关系得:UE d=由欧姆定律得:U I R=解得mgdI qR=(3)根据法拉第电磁感应定律得到:E Nt∆Φ=∆ BS t t∆Φ∆=∆∆根据闭合回路的欧姆定律得到:()E I R r =+ 解得:()B mgd R r t NqRS∆+=∆2.如图所示,间距为l 的平行金属导轨与水平面间的夹角为α,导轨间接有一阻值为R 的电阻,一长为l 的金属杆置于导轨上,杆与导轨的电阻均忽略不计,两者始终保持垂直且接触良好,两者之间的动摩擦因数为μ,导轨处于匀强磁场中,磁感应强度大小为B ,方向垂直于斜面向上,当金属杆受到平行于斜面向上大小为F 的恒定拉力作用,可以使其匀速向上运动;当金属杆受到平行于斜面向下大小为2F的恒定拉力作用时,可以使其保持与向上运动时大小相同的速度向下匀速运动,重力加速度大小为g ,求:(1)金属杆的质量;(2)金属杆在磁场中匀速向上运动时速度的大小。
【答案】(1)4sin F m g α=;(2)2222344tan RE RFv B l B l μα=-。
【解析】 【分析】 【详解】(1)金属杆在平行于斜面向上大小为F 的恒定拉力作用下可以保持匀速向上运动,设金属杆的质量为m ,速度为v ,由力的平衡条件可得sin cos F mg mg BIl αμα=++,同理可得sin cos 2Fmg mg BIl αμα+=+, 由闭合电路的欧姆定律可得E IR =,由法拉第电磁感应定律可得E BLv =,联立解得4sin Fm g α=,(2)金属杆在磁场中匀速向上运动时速度的大小2222344tan RE RFv B l B l μα=-。
热点重点难点专题测试卷·物理专题训练五电磁感应一、选择题:本题共8小题。
在每小题给出的四个选项中,第1~4题只有一项符合题目要求,第5~8题有多项符合题目要求。
1.一种早期发电机原理示意图如图所示,该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成,两磁极相对于线圈平面对称,线圈圆心为O点。
在磁极绕转轴匀速转动的过程中,当磁极与O点在同一条直线上时,穿过线圈的()。
A.磁通量最大,磁通量的变化率最大B.磁通量最大,磁通量的变化率最小C.磁通量最小,磁通量的变化率最大D.磁通量最小,磁通量的变化率最小2.如图甲所示,铜线圈水平固定在铁架台上,铜线圈的两端连接在电流传感器上,传感器与数据采集器相连,采集的数据可通过计算机处理,从而得到铜线圈中的电流随时间变化的图线。
利用该装置探究条形磁铁从距铜线圈上端某一高度处由静止释放后,沿铜线圈轴线竖直向下穿过铜线圈的过程中产生的电磁感应现象。
两次实验中分别得到了图乙、丙所示的电流—时间图线。
条形磁铁在竖直下落过程中始终保持直立姿态,且所受空气阻力可忽略不计。
下列说法中正确的是()。
A.若两次实验条形磁铁距铜线圈上端的高度不同,其他实验条件均相同,则乙图对应实验条形磁铁距铜线圈上端的高度大于丙图对应实验条形磁铁距铜线圈上端的高度B.若两次实验条形磁铁的磁性强弱不同,其他实验条件均相同,则乙图对应实验条形磁铁的磁性比丙图对应实验条形磁铁的磁性强C.乙图对应实验条形磁铁穿过铜线圈的过程中损失的机械能小于丙图对应实验条形磁铁穿过铜线圈的过程中损失的机械能D.两次实验条形磁铁穿过铜线圈的过程中所受的磁场力都是先向上后向下3.如图所示,单匝矩形导线框abcd与匀强磁场垂直,线框电阻不计,线框绕与cd边重合的固定转轴以恒定角速度从图示位置开始匀速转动,理想变压器匝数比为n1∶n2。
开关S断开时,额定功率为P的灯泡L1正常发光,的是()。
电流表的示数为I,电流表内阻不计,下列说法中不正确...A.线框中产生的电流为正弦式交变电流B.线框从图中位置转过π4时,感应电动势的瞬时值为P IC.灯泡L 1的额定电压等于n 1Pn 2I D.若闭合开关S ,则电流表的示数变大4.如图所示,两根光滑、足够长的平行金属导轨固定在水平面上。
考点十:电磁感应——(2019—2023)五年高考物理真题专项汇编【老高考版】一、单选题1.[2022年全国高考真题]三个用同样的细导线做成的刚性闭合线框,正方形线框的边长与圆线框的直径相等,圆线框的半径与正六边形线框的边长相等,如图所示。
把它们放入磁感应强度随时间线性变化的同一匀强磁场中,线框所在平面均与磁场方向垂直,正方形、圆形和正六边形线框中感应电流的大小分别为12I I 、和3I 。
则( )A.132I I I <<B.132I I I >>C.123I I I =>D.123I I I ==2.[2020年全国高考真题]管道高频焊机可以对由钢板卷成的圆管的接缝实施焊接。
焊机的原理如图所示,圆管通过一个接有高频交流电源的线圈,线圈所产生的交变磁场使圆管中产生交变电流,电流产生的热量使接缝处的材料熔化将其焊接。
焊接过程中所利用的电磁学规律的发现者为( )A.库仑B.霍尔C.洛伦兹D.法拉第3.[2023年全国高考真题]一学生小组在探究电磁感应现象时,进行了如下比较实验。
用图(a )所示的缠绕方式,将漆包线分别绕在几何尺寸相同的有机玻璃管和金属铝管上,漆包线的两端与电流传感器接通。
两管皆竖直放置,将一很小的强磁体分别从管的上端由静止释放,在管内下落至管的下端。
实验中电流传感器测得的两管上流过漆包线的电流I 随时间t 的变化分别如图(b )和图(c )所示,分析可知( )A.图(c)是用玻璃管获得的图像B.在铝管中下落,小磁体做匀变速运动C.在玻璃管中下落,小磁体受到的电磁阻力始终保持不变D.用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的短二、多选题4.[2022年全国高考真题]如图,两根相互平行的光滑长直金属导轨固定在水平绝缘桌面上,在导轨的左端接入电容为C的电容器和阻值为R的电阻.质量为m、阻值也为R的导体棒MN 静止于导轨上,与导轨垂直,且接触良好,导轨电阻忽略不计,整个系统处于方向竖直向下的匀强磁场中.开始时,电容器所带的电荷量为Q,合上开关S后,( )A.通过导体棒MN电流的最大值为Q RCB.导体棒MN向右先加速、后匀速运动C.导体棒MN速度最大时所受的安培力也最大D.电阻R上产生的焦耳热大于导体棒MN上产生的焦耳热5.[2023年全国高考真题]一有机玻璃管竖直放在水平地面上,管上有漆包线绕成的线圈,线圈的两端与电流传感器相连,线圈在玻璃管上部的5匝均匀分布,下部的3匝也均匀分布,下部相邻两匝间的距离大于上部相邻两匝间的距离。
一、法拉第电磁感应定律 1.如图所示,在磁感应强度B=1.0 T的有界匀强磁场中(MN为边界),用外力将边长为L=10 cm的正方形金属线框向右匀速拉出磁场,已知在线框拉出磁场的过程中,ab边受到的磁
场力F随时间t变化的关系如图所示,bc边刚离开磁场的时刻为计时起点(即此时t=0).求:
(1)将金属框拉出的过程中产生的热量Q; (2)线框的电阻R. 【答案】(1)2.0×10-3 J (2)1.0 Ω 【解析】 【详解】 (1)由题意及图象可知,当0t时刻ab边的受力最大,为:
10.02NFBIL
可得: 10.02A0.2A1.00.1FIBL
线框匀速运动,其受到的安培力为阻力大小即为1F,由能量守恒: QW安310.020.1J2.010JFL
(2) 金属框拉出的过程中产生的热量:
2QIRt
线框的电阻: 3222.010Ω1.0Ω0.20.05QRIt
2.光滑平行的金属导轨MN和PQ,间距L=1.0m,与水平面之间的夹角α=30°,匀强磁场磁感应强度B=2.0T,垂直于导轨平面向上,MP间接有阻值R=2.0Ω的电阻,其它电阻不计,质量m=2.0kg的金属杆ab垂直导轨放置,如图(a)所示.用恒力F沿导轨平面向上拉金属杆ab,由
静止开始运动,v−t图象如图(b)所示.g=10m/s2,导轨足够长.求: (1)恒力F的大小;
(2)金属杆速度为2.0m/s时的加速度大小;
(3)根据v−t图象估算在前0.8s内电阻上产生的热量. 【答案】(1)18N(2)2m/s2(3)4.12J 【解析】 【详解】 (1)由题图知,杆运动的最大速度为
4/
mvms,
有22sinsinmBLvFmgFmgR安
,代入数据解得F=18N.
(2)由牛顿第二定律可得:
sinFFmgma
安
得2222
22212sin182100.52/2/2BLvFmgRamsmsm
高考物理电磁感应现象压轴题试卷含答案解析一、高中物理解题方法:电磁感应现象的两类情况1.如图()a ,平行长直导轨MN 、PQ 水平放置,两导轨间距0.5L m =,导轨左端MP 间接有一阻值为0.2R =Ω的定值电阻,导体棒ab 质量0.1m kg =,与导轨间的动摩擦因数0.1μ=,导体棒垂直于导轨放在距离左端 1.0d m =处,导轨和导体棒电阻均忽略不计.整个装置处在范围足够大的匀强磁场中,0t =时刻,磁场方向竖直向下,此后,磁感应强度B 随时间t 的变化如图()b 所示,不计感应电流磁场的影响.当3t s =时,突然使ab 棒获得向右的速度08/v m s =,同时在棒上施加一方向水平、大小可变化的外力F ,保持ab 棒具有大小为恒为24/a m s =、方向向左的加速度,取210/g m s =.()1求0t =时棒所受到的安培力0F ;()2分析前3s 时间内导体棒的运动情况并求前3s 内棒所受的摩擦力f 随时间t 变化的关系式;()3从0t =时刻开始,当通过电阻R 的电量 2.25q C =时,ab 棒正在向右运动,此时撤去外力F ,此后ab 棒又运动了2 6.05s m =后静止.求撤去外力F 后电阻R 上产生的热量Q .【答案】(1)00.025F N =,方向水平向右(2) ()0.01252?f t N =-(3) 0.195J 【解析】 【详解】 解:()1由图b 知:0.20.1T /s 2B t == 0t =时棒的速度为零,故回路中只有感生感应势为: 0.05V BE Ld t tΦ=== 感应电流为:0.25A EI R== 可得0t =时棒所受到的安培力:000.025N F B IL ==,方向水平向右;()2ab 棒与轨道间的最大摩擦力为:00.10.025N m f mg N F μ==>=故前3s 内导体棒静止不动,由平衡条件得: f BIL = 由图知在03s -内,磁感应强度为:00.20.1B B kt t =-=-联立解得: ()0.01252(3s)f t N t =-<;()3前3s 内通过电阻R 的电量为:10.253C 0.75C q I t =⨯=⨯=设3s 后到撤去外力F 时又运动了1s ,则有:11BLs q q I t R RΦ-=== 解得:16m s =此时ab 棒的速度设为1v ,则有:221012v v as -= 解得:14m /s v =此后到停止,由能量守恒定律得: 可得:21210.195J 2Q mv mgs μ=-=2.如图所示,两平行长直金属导轨(不计电阻)水平放置,间距为L ,有两根长度均为L 、电阻均为R 、质量均为m 的导体棒AB 、CD 平放在金属导轨上。
25.2014新课标2 (19分)半径分别为r和2r的同心圆形导轨固定在同一水平面内,一长为r、质量为m且质量分布均匀的直导体棒AB置于圆导轨上面,BA的延长线通过圆导轨中心O,装置的俯视图如图所示.整个装置位于一匀强磁场中,磁感应强度的大小为B,方向竖直向下,在内圆导轨的C点和外圆导轨的D点之间接有一阻值为R的电阻(图中未画出).直导体棒在水平外力作用下以速度ω绕O逆时针匀速转动、转动过程中始终与导轨保持良好接触,设导体棒与导轨之间的动摩擦因数为μ,导体棒和导轨的电阻均可忽略,重力加速度大小为g.求: (1)通过电阻R的感应电流的方向和大小; (2)外力的功率. 25.(19分)2013新课标1 如图,两条平行导轨所在平面与水平地面的夹角为θ,间距为L。导轨上端接有一平行板电容器,电容为C。导轨处于匀强磁场中,磁感应强度大小为B,方向垂直于导轨平面。在导轨上放置一质量为m的金属棒,棒可沿导轨下滑,且在下滑过程中保持与导轨垂直并良好接触。已知金属棒与导轨之间的动摩擦因数为μ,重力加速度大小为g。忽略所有电阻。让金属棒从导轨上端由静止开始下滑,求: (1)电容器极板上积累的电荷量与金属棒速度大小的关系; (2)金属棒的速度大小随时间变化的关系。
24.(14分)2013新课标2 如图,匀强电场中有一半径为r的光滑绝缘圆轨道,轨道平面与电场方向平行。a、b为轨道直径的两端,该直径与电场方向平行。一电荷为q(q>0)的质点沿轨道内侧运动.经过a点和b点时对轨道压力的大小分别为Na和Nb不计重力,求电场强度的大小E、质点经过a点和b点时的动能。 24.(14分)2013新课标2 如图,匀强电场中有一半径为r的光滑绝缘圆轨道,轨道平面与电场方向平行。a、b为轨道直径的两端,该直径与电场方向平行。一电荷为q(q>0)的质点沿轨道内 侧运动.经过a点和b点时对轨道压力的大小分别为Na和Nb不计重力,求电场强度的大小E、质点经过a点和b点时的动能。 25.(18分)2012新课标 如图,一半径为R的圆表示一柱形区域的横截面(纸面)。在柱形区域内加一方向垂直于纸面的匀强磁场,一质量为m、电荷量为q的粒子沿图中直线在圆上的a点射入柱形区域,在圆上的b点离开该区域,离开时速度方向与直线垂直。圆心O到直线的距离为R53。现将磁场换为平等于纸面且垂直于直线的匀强电场,同一粒子以同样速度沿直线在a点射入柱形区域,也在b点离开该区域。若磁感应强度大小为B,不计重力,求电场强度的大小。 b a O d c 24解析:粒子在磁场中做圆周运动,设圆周的半径为r,由牛顿第二定律和洛仑兹力公式得:qBmvrrvmqvB2①,式中v为粒子在a点的速度. 过b点和O点作直线的垂线,分别与直线交于c和d点,由几何关系知,线段bcac,和过a、b两点和轨迹圆弧的两条半径(末画出)围成一正方形,因此rbcac② 设xcd,由几何关系得: xRac54③ 2253xRRbc④ 联立②③④式得: Rr57⑤ 再考虑粒子在电场中的运动,设电场强度的大小为E,粒子在电场中做类平抛运动.设其加速度大小为a,由牛顿第二定律和带电粒子在电场中的受力公式得:qE=ma⑥221atr ⑦ r=vt⑧
式中t是粒子在电场中运动的时间,联立①⑤⑥⑦⑧式得:mqRBE5142⑨ 24、(15分)2011大纲 如图,两根足够长的金属导轨ab、cd竖直放置,导轨间距离为L1电阻不计。在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡。整个系统置于匀强磁场中,磁感应强度方向与导轨所在平面垂直。现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放。金属棒下落过程中保持水平,且与导轨接触良好。已知某时刻后两灯泡保持正常发光。重力加速度为g。求: (1)磁感应强度的大小; (2)灯泡正常发光时导体棒的运动速率。 答案:(1)mg2LRP ;(2)2Pmg 解析:(1)设小灯泡的额定电流I0,有:P=I02R ① 由题意,在金属棒沿着导轨竖直下落的某时刻后,小灯泡保持正常发光,流经MN的电流为 I=2I0 ② 此时刻金属棒MN所受的重力和安培力相等,下落的速度达到最大值,有 mg=BLI ③
联立①②③式得 B=mg2LRP ④ (2)设灯泡正常发光时,导体棒的速率为v,由电磁感应定律与欧姆定律得 E=BLv ⑤ E=RI0 ⑥ 联立①②④⑤⑥式得 v=2Pmg ⑦ 【点评】本题考查电磁感应与力学,电路的综合问题,属于常规题,从导体棒的运动情况来看,属于一根导体棒的“运动──发电──电流──运动”类型,自由释放的金属棒MN,下落过程中产生感应电动势,回路中形成电流,金属棒MN受到安培力作用,影响金属棒的运动。解决该类问题的关键有两个,一是要正确作出等效电路图,二是对导体或者是闭合回路的局部进行正确的受力分析,列出动力学或者静力学方程。
25、(19分)2011大纲 如图,与水平面成45°角的平面MN将空间分成I和II两个区域。一质量为m、电荷量为q(q>0)的粒子以速度v0从平面MN上的P0点水平右射入I区。粒子在I区运动时,只受到大小不变、方向竖直向下的电场作用,电场强度大小为E;在II区运动时,只受到匀强磁场的作用,磁感应强度大小为B,方向垂直于纸面向里。求粒子首次从II区离开时到出发点P0的距离。粒子的重力可以忽略。 答案:2mv0q(2v0E+1B) 解析:带电粒子进入电场后,在电场力的作用下沿抛物线运动,其加速度方向竖直向下,设其大小为a,由牛顿定律得qE=ma ①
设经过时间t0,粒子从平面MN上的点P1进入磁场,由运动学公式和几何关系得 v0t0=12at02 ② 粒子速度大小V1为 V1=v02+(at0)2 ③ 设速度方向与竖直方向的夹角为α,则 tanα=v0at0 ④ 此时粒子到出发点P0的距离为 s0=2v0t0 ⑤ 此后,粒子进入磁场,在洛仑兹力作用下做匀速圆周运动,圆周半径为 r1=mVqB ⑥ 设粒子首次离开磁场的点为P2,弧P1P2所张的圆心角为2β,则P1到点P2的距离为 s1=2r1sinβ ⑦ 由几何关系得 α+β=45° ⑧ 联立①②③④⑤⑥⑦⑧式得 s1=2mv0qB ⑨ 点P2与点P0相距 l=s0+s1 ⑩ 联立①②⑤⑨⑩解得 l=2mv0q(2v0E+1B) ⑪ 【易错分析】1.对于带电粒子在电场中的运动,一些考生错将45°角当成粒子在电场中运动的速度偏向角,导致错解,也有一些考生将粒子出电场时的速度大小仍当成是,导致错解。2.对于粒子在匀强磁场中的运动,对几何关系挖掘不细致导致不能完成求解。
25.(19分)2011新课标 如图,在区域I(0≤x≤d)和区域II(d≤x≤2d)内分别存在匀强磁场,磁感应强度大小分别为B和2B,方向相反,且都垂直于Oxy平面。一质量为m、带电荷量q(q>0)的粒子a于某时刻从y轴上的P点射入区域I,其速度方向沿x轴正向。已知a在离开区域I时,速度方向与x轴正方向的夹角为30°;此时,另一质量和电荷量均与a相同的粒子b也从P点沿x轴正向射入区域I,其速度大小是a的1/3。不计重力和两粒子之间的相互作用力。求 (1)粒子a射入区域I时速度的大小; (2)当a离开区域II时,a、b两粒子的y坐标之差。
答案:B 解析:
(1)设粒子a在Ⅰ内做匀速圆周运动的圆心为C(在y轴上),半径为Ra1,粒子速率为va,运动轨迹与两磁场区域边界的交点为P′,如图,由洛仑兹力公式和牛顿第二定律得 21aaav
qvBmR ①
由几何关系得 ∠PCP′ = θ ② 12sinadRd
③
式中θ = 30° 由①②③式得 2aqBdvm ④
(2)设粒子a在Ⅱ内做圆周运动的圆心为Oa ,半径为Ra2,粒子射出点为Pa(图中未画出轨迹),∠P′OaPa = θ′ ,由洛仑兹力公式和牛顿第二定律得 22(2)aaav
qvBmR ⑤ 由①⑤式得 1222aaaRmvRdqB ⑥ C、P′、Oa 三点共线,且由⑥式知Oa 必位于 32xd ⑦ 的平面上,由对称性知Pa 与P′点的纵坐标相同,即 1cosapayRh ⑧ 式中h为C点的y坐标.且θ′ = 60° 设b在Ⅰ中运动的轨道半径为Rb1,由洛仑兹力公式和牛顿第二定律得 2133aabvvm
qBR
⑨
解得:112333aabmvRdRqB 2132abRR 设a到达Pa点时,b位于Pb点,转过的角度为α,如果b没有飞出Ⅰ,则
2'2atT
⑩
12btT
⑾
解得:21'abTT 式中,t是a在区域Ⅱ中运动的时间,而 222aa
RTv ⑿
112/3bb
RTv ⒀
解得:2211132aabbTRTR 由⑤⑥⑦⑧⑨⑩⑾⑿⒀式得 α = 30° ⒁ 由①③⑨⒁式可见,b没有飞出Ⅰ。Pb点的y坐标为 yPb= Rb1(2+cosα )+h ⒂
Pba1b1a1b1b1
b1b1b11(1cos) ()cos 2cos2cos2牋2cos牋2cos33a
yRhRRRhRRRhRhRdhh---
由①③⑧⑨⒁⒂式及题给条件得,a、b两粒子的y坐标之差为 2(32)3abppyyd ⒃
