离散卷积卷积和

卷积的原理及应用实验简介卷积是一种常用的数学运算方法，广泛应用于信号处理、图像处理、神经网络等领域。

本文将介绍卷积的基本原理，并结合实验案例，说明卷积在实际应用中的重要性和效果。

卷积的基本原理卷积是一种数学运算，通过将两个函数（信号）重叠并相乘、求和得到一个新的函数（信号）。

在离散情况下，卷积的计算公式如下：\[ y[n] = \sum_{k=-\infty}^{\infty} x[k] \cdot h[n-k] \]其中，\(x[n]\) 和 \(h[n]\) 分别表示输入信号和卷积核（或滤波器），\(y[n]\) 表示卷积运算的结果。

卷积的过程卷积的过程可以简单概括为以下几个步骤： 1. 将卷积核翻转180度； 2. 将翻转后的卷积核与输入信号进行逐点相乘； 3. 对每个相乘得到的结果进行求和，得到卷积的结果。

卷积的作用卷积在信号处理和图像处理中具有重要的作用，主要有以下几个方面： - 滤波器：通过设置合适的卷积核，可以实现对信号的滤波效果，例如低通滤波器、高通滤波器等； - 特征提取：通过卷积运算，可以提取出输入信号中的特征信息，用于后续的分类、识别等任务； - 图像处理：在图像处理领域，卷积被广泛应用于图像的模糊、锐化、边缘检测等操作。

卷积的应用实验为了更好地理解卷积的原理和应用，我们将通过一个实验案例进行说明。

实验目的本实验旨在通过实际操作，展示卷积运算在图像处理中的应用效果，并通过代码的编写，深入理解卷积的原理。

实验步骤1.导入图像处理库和相关工具包；2.读取待处理的图像，并转换成灰度图像；3.设计合适的卷积核，例如边缘检测滤波器；4.对灰度图像进行卷积运算，得到处理后的图像；5.展示原始图像和处理后的图像进行对比。

实验结果通过实验，我们可以观察到卷积运算对图像的影响，例如边缘检测滤波器可以突出图像中的边缘信息，使图像更加清晰。

具体实验结果可以参考以下代码：import cv2import numpy as np# 读取图像并转换成灰度图像image = cv2.imread('input.jpg')gray_image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)# 设计卷积核（边缘检测）kernel = np.array([[-1, -1, -1], [-1, 8, -1], [-1, -1, -1]])# 进行卷积运算result = cv2.filter2D(gray_image, -1, kernel)# 展示原始图像和处理后的图像cv2.imshow('Original Image', gray_image)cv2.imshow('Result Image', result)cv2.waitKey(0)cv2.destroyAllWindows()实验结果展示了经过边缘检测滤波器处理后的图像，可以明显看到边缘信息被突出出来。

（数字信号处理）实验报告实验名称 实验二 离散信号的卷积和 实验时间 年 9 月 28 日 专业班级 学 号 姓 名成 绩 教师评语： 一、 实验目的1、掌握两个离散信号卷积和的计算方法和编程技术。

2、进一步熟悉用MATLAB 描绘二维图像的方法。

二、 实验原理与计算方法两个离散序列x(n)与y(n)的卷积和f(n)定义为∑∞-∞=-=*=m m n y m x n y n x n f )()()()()(由于通常信号处理中所碰到的都是有始信号或有限时间信号，因此在实际计算卷积和时，求和是在有限范围内进行的。

计算过程中上下限的选取和所得结果的分布区间取决于参与卷积的两个序列，下面将分别进行讨论： 1、两个从n = 0开始的序列)()()(n u n x n x =和)()()(n u n y n y =的卷积和∑∑=∞-∞=-=--=nm m n u m n y m x m n u m n y m u m x n f 0)()]()([)()()()()( (1)上式右边因子u(n)表示卷积和的结果也是一个从n = 0开始的序列。

2、从n = n1开始的序列)()()(1n n u n x n x -=和从n = n2开始的序列)()()(2n n u n y n y -=的卷积和，其中n1和n2为任意整数。

∑∑-=∞-∞=---=----=21)()]()([)()()()()(2121n n n m m n n n u m n y m x n m n u m n y n m u m x n f (2)上式右边因子u(n-n1-n2)表示卷积和是一个从n = n1+n2开始的序列。

3、从n = n1开始的长度为N1的加窗序列)()()(1n w n x n x N =和从n = n2开始的长度为N2的加窗序列)()()(2n w n y n y N =的卷积和，其中⎩⎨⎧-+≤≤=otherwise 0 1 1 )(1111N n n n n w N⎩⎨⎧-+≤≤=o t h e r w i s e 0 11 )(2222N n n n n w N则∑∞-∞=--=m N N m n w m n y m wm x n f )()()()()(21(3)所得卷积和也是一个加窗序列，从n = n1+ n2开始，长度为N1+ N2-1。

数字信号处理实验报告实验一 离散时间序列卷积和MATLAB 实现（一）实验目的：学会用MATLAB 对信号与系统分析的方法，理解离散序列卷积和的计算对进行离散信号与系统分析的重要性。

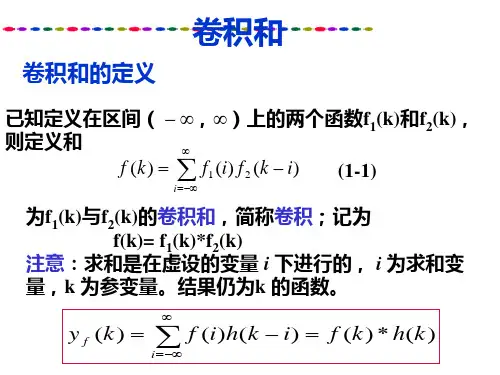

（二）实验原理：1、离散时间序列f1(k)和f2(k)的卷积和定义：f(k)=f1(k)*f2(k)=∑∞-∞=-•i i k f i f )(2)(12、在离散信号与系统分析中有两个与卷积和相关的重要结论：a 、f(k)=∑∞-∞=-•i i k i f )()(δ=f(k)* δ(k)即离散序列可分解为一系列幅度由f(k)决定的单位序列δ(k)及其平移序列之积。

b 、对线性时不变系统，设其输入序列为f(k)，单位响应为h(k)，其零状态响应为y(k)，则有：y(k)=∑∞-∞=-•i i k h i f )()(3、上机：conv.m 用来实现两个离散序列的线性卷积。

其调用格式是：y=conv(x,h)若x 的长度为N ，h 的长度为M ，则y 的长度L=N+M-1。

（三）实验内容1、题一：令x(n)= {}5,4,3,2,1，h(n)＝{}246326，，，，，，y(n)=x(n)*h(n)，求y(n)。

要求用subplot 和stem 画出x(n),h(n),y(n)与n 的离散序列图形。

源程序： N=5; M=6;L=N+M-1; x=[1,2,3,4,5]; h=[6,2,3,6,4,2]; y=conv(x,h); nx=0:N-1; nh=0:M-1; ny=0:L-1;subplot(131); stem(nx,x,'*k'); xlabel('n'); ylabel('x(n)'); grid on ;subplot(132); stem(nh,h,'*k'); xlabel('n'); ylabel('h(n)'); grid on ;subplot(133); stem(ny,y,'*k'); xlabel('n'); ylabel('y(n)'); grid on ;实验结果：24nx (n)5nh (n )510ny (n )分析实验结果：根据实验结果分析可知，实验所得的数值跟x （n ）与y （n ）所卷积的结果相同。

1引言信号的卷积是针对时域信号处理的一种分析方法，信号的卷积一般用于求取信号通过某系统后的响应。

在信号与系统中，我们通常求取某系统的单位冲激响应，所求得的h(k)可作为系统的时域表征。

任意系统的系统响应可用卷积的方法求得。

离散时间信号是时间上不连续的“序列”，因此，激励信号分解为脉冲序列的工作就很容易完成，对应每个样值激励，系统得到对此样值的响应。

每一响应也是一个离散时间序列，把这些序列叠加既得零状态响应。

因为离散量的叠加无需进行积分，因此，叠加过程表现为求“卷积和”。

LabVIEW是一种程序开发环境，由美国国家仪器（NI）公司研制开发的，类似于C和BASIC开发环境，但是LabVIEW与其他计算机语言的显著区别是：其他计算机语言都是采用基于文本的语言产生代码，而LabVIEW使用的是图形化编辑语言G编写程序，产生的程序是框图的形式。

本课程设计就是利用LabVIEW软件来实现方波序列卷积的过程，然后对方波序列移位过程进行演示，通过卷积过程演示和卷积和的波形图可以看出，方波序列的幅值大小不会影响卷积和的宽度而方波序列的宽度大小就会影响卷积序列相交部分的范围宽度即卷积宽度。

通过labview你能直观清晰地观察卷积的过程。

2虚拟仪器开发软件LabVIEW8.2入门2.1 LabVIEW介绍LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种用图标代替文本行创建应用程序的图形化编程语言。

传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，LabVIEW 则采用数据流编程方式，程序框图中节点之间的数据流向决定VI及函数的执行顺序。

VI指虚拟仪器，是 LabVIEW]的程序模块。

LabVIEW 提供很多外观与传统仪器（如示波器、万用表）类似的控件，可用来方便地创建用户界面。

用户界面在 LabVIEW中被称为前面板。

使用图标和连线，可以通过编程对前面板上的对象进行控制。

一、离散傅里叶变换离散傅里叶变换（Discrete Fourier Transform，DFT）是信号处理中常用的一种变换方法。

它将离散时域信号转换为频域信号，可以对信号进行频谱分析和滤波处理。

离散傅里叶变换的定义如下：$f_k = \sum_{n=0}^{N-1} x_n e^{-\frac{2\pi i}{N}kn}$其中，$x_n$表示输入的离散信号，$k$表示频率索引，$f_k$表示变换后的频域信号。

离散傅里叶变换可以通过快速傅里叶变换算法（Fast Fourier Transform，FFT）高效地计算，是数字信号处理中的重要工具之一。

二、卷积定理卷积定理是信号处理中的重要定理之一，它描述了两个信号在频域进行卷积操作等效于它们在时域进行乘法操作。

具体来说，如果有两个信号$f(x)$和$g(x)$，它们的傅里叶变换分别为$F(\omega)$和$G(\omega)$，那么它们在时域的卷积$f(x)*g(x)$的傅里叶变换等于$F(\omega)G(\omega)$。

卷积定理在信号处理中有着广泛的应用，例如可以用于滤波器的设计和信号的频域分析等。

利用卷积定理，可以将信号的卷积操作转换为频域的乘法操作，从而简化了信号处理的复杂度。

三、矩阵乘法矩阵乘法是线性代数中的重要概念，它描述了两个矩阵相乘得到的新矩阵。

具体来说，如果有两个矩阵$A$和$B$，它们的大小分别为$m\times n$和$n\times p$，那么它们的矩阵乘法$C=AB$的定义如下：$c_{ij} = \sum_{k=1}^{n} a_{ik}b_{kj}$其中，$c_{ij}$表示矩阵$C$的第$i$行第$j$列的元素，$a_{ik}$和$b_{kj}$分别表示矩阵$A$和$B$的元素。

矩阵乘法在计算机图形学、优化算法等领域有着广泛的应用，例如矩阵变换、神经网络的前向传播等。

通过高效的矩阵乘法算法（如Strassen算法、Coppersmith-Winograd算法等），可以加速复杂计算的进行。

数字信号处理实验报告实验一 离散时间序列卷积和MATLAB 实现（一）实验目的：学会用MATLAB 对信号与系统分析的方法，理解离散序列卷积和的计算对进行离散信号与系统分析的重要性。

（二）实验原理：1、离散时间序列f1(k)和f2(k)的卷积和定义：f(k)=f1(k)*f2(k)=∑∞-∞=-•i i k f i f )(2)(12、在离散信号与系统分析中有两个与卷积和相关的重要结论：a 、f(k)=∑∞-∞=-•i i k i f )()(δ=f(k)* δ(k)即离散序列可分解为一系列幅度由f(k)决定的单位序列δ(k)及其平移序列之积。

b 、对线性时不变系统，设其输入序列为f(k)，单位响应为h(k)，其零状态响应为y(k)，则有：y(k)=∑∞-∞=-•i i k h i f )()(3、上机：conv.m 用来实现两个离散序列的线性卷积。

其调用格式是：y=conv(x,h)若x 的长度为N ，h 的长度为M ，则y 的长度L=N+M-1。

（三）实验内容1、题一：令x(n)= {}5,4,3,2,1，h(n)＝{}246326，，，，，，y(n)=x(n)*h(n)，求y(n)。

要求用subplot 和stem 画出x(n),h(n),y(n)与n 的离散序列图形。

源程序： N=5; M=6;L=N+M-1; x=[1,2,3,4,5]; h=[6,2,3,6,4,2]; y=conv(x,h); nx=0:N-1; nh=0:M-1; ny=0:L-1;subplot(131); stem(nx,x,'*k'); xlabel('n'); ylabel('x(n)'); grid on ;subplot(132); stem(nh,h,'*k'); xlabel('n'); ylabel('h(n)'); grid on ;subplot(133); stem(ny,y,'*k'); xlabel('n'); ylabel('y(n)'); grid on ;实验结果：24nx (n)5nh (n )510ny (n )分析实验结果：根据实验结果分析可知，实验所得的数值跟x （n ）与y （n ）所卷积的结果相同。

离散卷积计算
离散卷积是一种在两个离散信号之间进行运算的方法，可以用于信号处理、图像处理、系统分析等领域。

下面以一维离散卷积为例进行计算。

假设有两个离散信号x[n]和h[n]，其长度分别为Nx和Nh。

离散卷积的计算公式如下：
y[n] = x[n] * h[n] = ∑(k=-∞)^(∞) x[k] * h[n-k]
其中，n为输出信号的索引，k为求和变量。

根据这个公式可以进行离散卷积的计算。

具体步骤如下：
将x[n]和h[n]补零，使得它们的长度相等，并且长度为N = Nx + Nh - 1。

创建一个长度为N的空数组y[n]。

对于每个输出索引n，进行以下操作：
a. 初始化y[n]为0。

b. 对于输入信号x的每个索引k，进行以下操作：
i. 如果n-k小于0或大于等于N，跳过该值。

ii. 否则，将x[k]和h[n-k]相乘，并将结果加到y[n]上。

返回y[n]作为输出信号。

需要注意的是，由于卷积的性质，输出信号的长度为两个输入信号长度之和减去1。

此外，由于需要进行零填充和多次运算，离散卷积的计算量较大，因此在实际应用中通常使用快速卷积算法来加速计算。

离散序列对位相乘卷积零点位置
离散序列对位相乘卷积零点位置是指在进行离散序列卷积运算时，两个序列对位相乘的结果为零的位置。

在数学上，离散序列卷积运算
可以用卷积和的形式表示。

对于两个长度为N的离散序列x(n)和y(n)，它们的卷积运算结果z(n)可以表示为：
z(n) = Σ[x(k)·y(n-k)]，k从0到N-1
当x(n)和y(n)在某一位置n'上对位相乘的结果为零时，即
x(n')·y(n')=0，此时z(n')的值为零。

换句话说，离散序列卷积运算的结果在这个位置上被"抵消"为零。

举个例子来说明，假设有两个长度为4的离散序列：
x = [1, 0, 2, 0]
y = [3, 0, 4, 0]
进行离散序列卷积运算得到结果：
z = [3, 0, 10, 0]
可以看到，在位置n=1和n=3上，x和y对位相乘的结果为0，
因此z的值在这两个位置上为零。

这就是离散序列对位相乘卷积的零
点位置。

需要注意的是，离散序列对位相乘卷积零点的位置取决于输入序
列的取值，在不同的序列取值情况下，零点位置可能会有所不同。

离散卷积的定义式
离散卷积是信号处理中常用的一种操作，它通过将两个离散信号进行数学运算，生成一个新的输出信号。

离散卷积的定义式如下：
对于给定的两个离散信号序列f[n] 和g[n]，它们的离散卷积表示为h[n]，可以用以下的数学表达式表示：
h[n] = ∑(k = -∞to +∞) f[k] * g[n-k]
其中，n 表示输出序列中的索引，k 表示求和的索引。

这个数学表达式可以理解为将序列g[n] 中的每一个数与序列f[n] 进行一一对应的乘积，并将所有乘积求和得到输出序列h[n] 中的对应元素。

离散卷积可以用于信号处理、图像处理、数字滤波等领域，它可以实现信号的平滑、滤波、特征提取等功能。

通过离散卷积，我们可以将输入信号与合适的卷积核进行卷积运算，得到经过处理的输出信号。

信号的卷积是指在信号处理中，将两个信号进行叠加、翻转和移位等操作所得到的新信号。

这种操作在数学上被称为卷积运算，通常用于信号处理、图像处理和机器学习中。

在信号处理中，卷积运算可以理解为将一个滤波器与原始信号进行卷积运算，以提取出信号中的不同特征。

例如，在边缘检测中，可以使用一个称为Sobel 滤波器的卷积核对原始图像中的每个像素进行卷积运算，然后输出表示该像素周围边缘强度的数值。

卷积运算分为离散信号的卷积和连续信号的卷积。

在离散情况下，卷积运算通常用于数字信号处理和图像处理等领域；在连续情况下，卷积运算通常用于物理和工程等领域。

总之，信号的卷积是一种重要的信号处理操作，可以用于提取信号的特征、增强信号的质量、恢复信号的完整性和解决信号处理中的各种问题。

离散序列时域卷积定理
离散序列时域卷积定理是数字信号处理中一个重要的定理，它描述了两个离散序列在时域上的卷积等价于它们在频域上的乘积。

具体来说，如果我们有两个长度为N的离散序列x(n)和h(n)，它们的卷积y(n)定义为：
y(n) = ∑ x(k)h(n-k) (k=0,1,...,N-1)
那么，离散序列x(n)和h(n)的傅里叶变换分别为X(k)和
H(k)，则它们的乘积Y(k)等于x(n)和h(n)的卷积的傅里叶变换： Y(k) = X(k)H(k)
这个定理在数字滤波器设计、信号压缩、图像处理等领域都有广泛的应用。

它的证明可以通过傅里叶变换的性质以及卷积的定义进行推导。

离散序列时域卷积定理的应用可以极大地简化信号处理的复杂度，提高计算效率。

- 1 -。

卷积和公式
卷积和是信号处理领域中的一种重要运算，可以用于信号滤波、图像处理、语音识别等领域。

卷积和的计算是将两个函数进行叠加后再进行卷积运算。

卷积和的公式如下：
$$(f * g)(t) = int_{-infty}^{infty} f(tau) g(t-tau) dtau$$ 其中，$f(t)$和$g(t)$为两个连续函数，$*$表示卷积运算符。

对于离散函数，卷积和的公式为：
$$(f * g)(n) = sum_{m=-infty}^{infty} f(m) g(n-m)$$ 其中，$f(n)$和$g(n)$为两个离散函数。

需要注意的是，卷积和是一种线性运算，即满足以下两个性质：
1. 交换律：$f * g = g * f$
2. 结合律：$(f * g) * h = f * (g * h)$
卷积和在信号处理中有着广泛的应用，例如在图像处理中可以用于模糊、锐化、边缘检测等操作，而在语音识别中可以用于特征提取、语音增强等操作。

因此，学习卷积和的公式及其应用是非常重要的。

- 1 -。

离散卷积的原理及应用1. 原理离散卷积是一种数学运算，常用于信号处理和图像处理领域。

它是通过将两个离散信号进行数学运算，得到一个新的离散信号。

离散卷积的原理可以分为以下几个步骤：1.定义输入信号和卷积核：输入信号是一个离散序列，通常表示为x(n)，而卷积核是另一个离散序列，通常表示为h(n)。

2.翻转卷积核：将卷积核按照时间维度进行翻转，得到h(-n)。

3.移动卷积核：将翻转后的卷积核h(-n)按照一定的步长进行移动，通常每次移动一个单位。

4.乘法运算：将输入信号x(n)和卷积核h(-n)对应位置的元素相乘，得到一个新的序列。

5.累加运算：对乘法运算得到的序列进行累加，得到最终的卷积结果。

离散卷积的公式表示为：y(n) = sum(x(k) * h(n-k))其中，k为卷积核h(n)的时间维度。

2. 应用离散卷积在信号处理和图像处理领域有着广泛的应用，以下是几个常见的应用场景：2.1 数字滤波离散卷积可以用于数字滤波，对输入信号进行平滑或者去噪。

通过选择合适的卷积核，可以实现不同的滤波效果。

常见的数字滤波器包括低通滤波器、高通滤波器和带通滤波器。

例如，可以通过使用低通滤波器，实现对输入音频信号进行去噪处理，去除高频噪声。

2.2 图像处理离散卷积在图像处理中也有着广泛的应用。

通常情况下，图像可以表示为一个二维离散信号。

通过使用不同的卷积核，可以实现图像的模糊、锐化、边缘检测等效果。

例如，可以使用边缘检测算子作为卷积核，来提取图像中的边缘信息。

2.3 语音识别离散卷积在语音识别中也有着重要的应用。

语音信号可以看作是一个时间序列信号，通过使用离散卷积，可以提取语音的特征，并用于语音识别算法中。

例如，可以使用离散卷积来提取语音信号中的梅尔频谱特征，然后用于语音识别模型的训练和预测。

3. 总结离散卷积是一种重要的数学运算，广泛应用于信号处理和图像处理领域。

它通过将输入信号和卷积核进行数学运算，得到一个新的离散信号。
