调节阀操作说明书
- 格式:pdf
- 大小:1.65 MB
- 文档页数:13

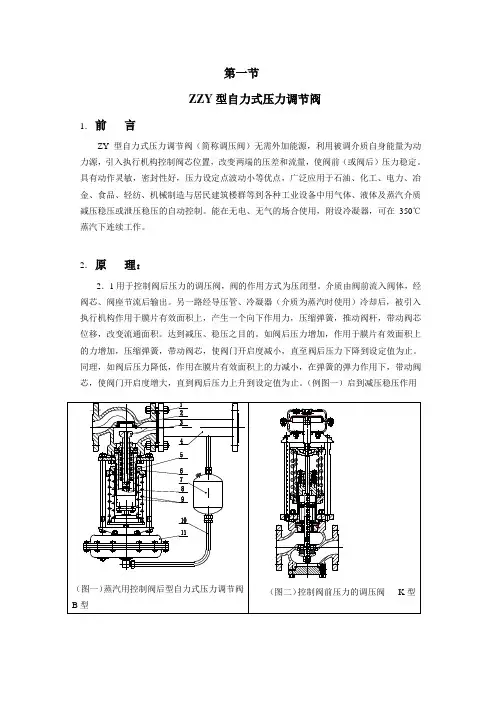

第一节ZZY型自力式压力调节阀1.前言ZY型自力式压力调节阀(简称调压阀)无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。
具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等到各种工业设备中用气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
能在无电、无气的场合使用,附设冷凝器,可在350℃蒸汽下连续工作。
2.原理:2.1用于控制阀后压力的调压阀,阀的作用方式为压闭型。
介质由阀前流入阀体,经阀芯、阀座节流后输出。
另一路经导压管、冷凝器(介质为蒸汽时使用)冷却后,被引入执行机构作用于膜片有效面积上,产生一个向下作用力,压缩弹簧,推动阀杆,带动阀芯位移,改变流通面积。
达到减压、稳压之目的。
如阀后压力增加,作用于膜片有效面积上的力增加,压缩弹簧,带动阀芯,使阀门开启度减小,直至阀后压力下降到设定值为止。
同理,如阀后压力降低,作用在膜片有效面积上的力减小,在弹簧的弹力作用下,带动阀芯,使阀门开启度增大,直到阀后压力上升到设定值为止。
(例图一)启到减压稳压作用2.1用于控制阀前压力的调压阀,阀的作用方式为压开型。
介质由阀前流入阀体,同时经导压管、冷凝器(介质为蒸汽时使用)冷却后,被引入执行机构作用于膜片有效面积上,压缩弹簧,使阀芯随之发生相应的位移,达到泄压、稳压之目的。
如阀前压力增加,作用于膜片有效面积上的力增加,压缩弹簧,带动阀芯,使阀门开启度增大,直至阀前压力下降到设定值为止。
同理,如阀前压力降低,作用在膜片有效面积上的力减小,在弹簧的弹力作用下,带动阀芯,使阀门开启度减小,直到阀前压力上升到设定值为止。
(图二)启到泄压稳压的作用一般来说压开型的自力式压力调节阀工作时为常闭,超过压力设定点时打开启到安全作用,但又于安全阀有所区别,安全阀是超过压力设定点阀门全开,而自力式压开型是随着压力的升高开度相应增大。
第一节ZZY型自力式压力调节阀1.前言ZY型自力式压力调节阀(简称调压阀)无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。
具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等到各种工业设备中用气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
能在无电、无气的场合使用,附设冷凝器,可在350℃蒸汽下连续工作。
2.原理:2.1用于控制阀后压力的调压阀,阀的作用方式为压闭型。
介质由阀前流入阀体,经阀芯、阀座节流后输出。
另一路经导压管、冷凝器(介质为蒸汽时使用)冷却后,被引入执行机构作用于膜片有效面积上,产生一个向下作用力,压缩弹簧,推动阀杆,带动阀芯位移,改变流通面积。
达到减压、稳压之目的。
如阀后压力增加,作用于膜片有效面积上的力增加,压缩弹簧,带动阀芯,使阀门开启度减小,直至阀后压力下降到设定值为止。
同理,如阀后压力降低,作用在膜片有效面积上的力减小,在弹簧的弹力作用下,带动阀芯,使阀门开启度增大,直到阀后压力上升到设定值为止。
(例图一)启到减压稳压作用2.1用于控制阀前压力的调压阀,阀的作用方式为压开型。
介质由阀前流入阀体,同时经导压管、冷凝器(介质为蒸汽时使用)冷却后,被引入执行机构作用于膜片有效面积上,压缩弹簧,使阀芯随之发生相应的位移,达到泄压、稳压之目的。
如阀前压力增加,作用于膜片有效面积上的力增加,压缩弹簧,带动阀芯,使阀门开启度增大,直至阀前压力下降到设定值为止。
同理,如阀前压力降低,作用在膜片有效面积上的力减小,在弹簧的弹力作用下,带动阀芯,使阀门开启度减小,直到阀前压力上升到设定值为止。
(图二)启到泄压稳压的作用一般来说压开型的自力式压力调节阀工作时为常闭,超过压力设定点时打开启到安全作用,但又于安全阀有所区别,安全阀是超过压力设定点阀门全开,而自力式压开型是随着压力的升高开度相应增大。
Kent Introl 调节阀说明书10/12 /19/71/79 系列单座直通调节阀目录内容页号∙开箱及储存 2∙安装注意事项 2∙检查测试 3∙执行器的拆卸 3∙解体阀门 3∙更换活塞环 3∙更换填料 3∙回装阀门 4∙阀芯研磨4∙回装执行器5∙阀门本体部件表6∙填料压兰螺母紧固力712/19系列调节阀配G系列气动执行器第一节开箱验货及贮存1.设备在包装和运输过程中有可能受到意外损伤。
当用户收到货物后,应及时开箱验货,进行外观检查,如发现阀门本体,执行器及所配仪表有外观损伤,应及时做好记录,必要时请拍下特写照片,以便供货商或货运代理迅速解决问题。
2.如果阀门包装开封后在一个月内不会被安装,请揭开法兰端口保护板涂上防护油,盖上保护板入库保存。
请做好防尘及防潮保护措施。
3.吊装运输阀门时,务必做好防止阀杆及仪表管路等部件受损的措施。
4.执行器与阀门在出厂前已做好初步调试,在非特殊情况下请不要将执行器和阀门分离,也不要拆卸任何仪表。
第二节安装注意事项:1.安装位置的选择选择直管段处安装调节阀,非特殊情况阀杆应垂直向上,执行器的上方必须预留足够的空间(最少200mm)以便检修时拆卸执行器。
特殊情况下阀门也可以竖直方向安装(执行器水平安装),但当执行器较大时,应将执行器的支架弹性支撑,必须考虑设备的振动和管道的热膨胀问题,不能硬性固定。
阀体上铸有出入口(OUT/IN)标识,同时标有介质流向箭头,必须保证出入口方向正确。
2.旁路措施如果希望调节阀在系统运行时仍能检修,请考虑采用三阀旁路措施。
3.阀门与管道的连接时的注意事项阀门两端的管道在安装阀门前应保证自然对中,附加应力不利于连接甚至损坏阀门本体。
采用法兰连接时,注意法兰螺栓紧固不要过力,否则会对阀体产生过大的附加应力甚至损坏法兰4.仪表连接如用户在定单中没有过滤减压阀,则用户必须在气动定位器前自己加装过滤减压阀。
5.填料阀门安装后,填料密封处有可能产生微量泄漏,请适当拧紧压兰螺栓,但不应过紧,否则可能因摩擦力过大造成执行器驱动阀门困难,出现卡涩现象。

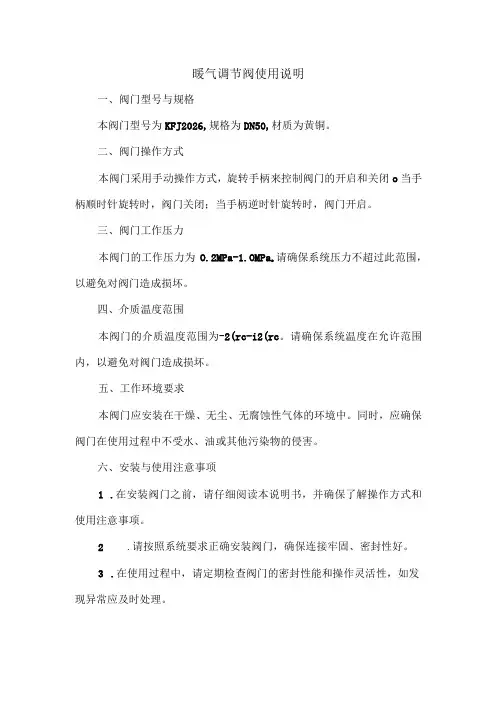

暖气调节阀使用说明一、阀门型号与规格本阀门型号为KFJ2026,规格为DN50,材质为黄铜。
二、阀门操作方式本阀门采用手动操作方式,旋转手柄来控制阀门的开启和关闭o当手柄顺时针旋转时,阀门关闭;当手柄逆时针旋转时,阀门开启。
三、阀门工作压力本阀门的工作压力为O.2MPa-1.OMPa请确保系统压力不超过此范围,o以避免对阀门造成损坏。
四、介质温度范围本阀门的介质温度范围为-2(rc-i2(rc。
请确保系统温度在允许范围内,以避免对阀门造成损坏。
五、工作环境要求本阀门应安装在干燥、无尘、无腐蚀性气体的环境中。
同时,应确保阀门在使用过程中不受水、油或其他污染物的侵害。
六、安装与使用注意事项1.在安装阀门之前,请仔细阅读本说明书,并确保了解操作方式和使用注意事项。
2.请按照系统要求正确安装阀门,确保连接牢固、密封性好。
3.在使用过程中,请定期检查阀门的密封性能和操作灵活性,如发现异常应及时处理。
4.请勿在阀门附近堆放杂物或使用工具对阀门产生损伤。
5.如需对阀门进行维修或更换零件,请务必关闭系统主阀门,以避免造成意外伤害。
七、维护与保养方法1.定期检查阀门的密封性能和操作灵活性,如发现异常应及时处理。
2.定期清除阀门表面的污垢和尘埃,保持清洁。
3.如需对阀门进行润滑保养,请使用合适的润滑剂并按照说明书要求进行操作。
4.如遇阀门故障或损坏严重无法修复时,请及时更换阀门。
八、安全警示与应急措施1.请在安装和使用过程中遵守相关安全规定,避免意外伤害的发生。
2.如遇系统压力异常升高或阀门异常情况,应及时停止使用并联系专业人员进行检修维护。
电动调节阀说明书(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除调节阀电动调节阀是工业自动化过程控制中的重要执行单元仪表。
随着工业领域的自动化程度越来越高,正被越来越多的应用在各种工业生产领域中。
与传统的气动调节阀相比具有明显的优点:电动调节阀节能(只在工作时才消耗电能),环保(无碳排放),安装快捷方便(无需复杂的气动管路和气泵工作站)。
阀门按其所配执行机构使用的动力,按其功能和特性分为线性特性,等百分比特性及抛物线特性三种阀门结构由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。
主要零件零件材料:阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套材料:灰铸铁、铸钢、不锈钢、黄铜工作原理工作电源:DC24V,AC220V,AC380V等电压等级。
输入控制信号:DC4-20MA或者DC1-5V。
反馈控制信号:DC4-20MA(负载电阻碍500欧姆以下)通过接收工业自动化控制系统的信号(如:4~20mA)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。
实现自动化调节功能。
新型电动调节阀执行器内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
流量特性电动调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经电动调节阀的相对流量与它的开度之间关系。
电动调节阀的流量特性有:线性特性,等百分比特性及抛物线特性三种。
应用领域电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。
安装电动调节阀最适宜安装为工作活塞上端在水平管线下部。
温度传感器可安装在任何位置,整个长度必须浸入到被控介质中。
电动调节阀一般包括驱动器,接受驱动器信号(0-10V或4-20MA)来控制阀门进行调节,也可根据控制需要,组成智能化网络控制系统,优化控制实现远程监控。

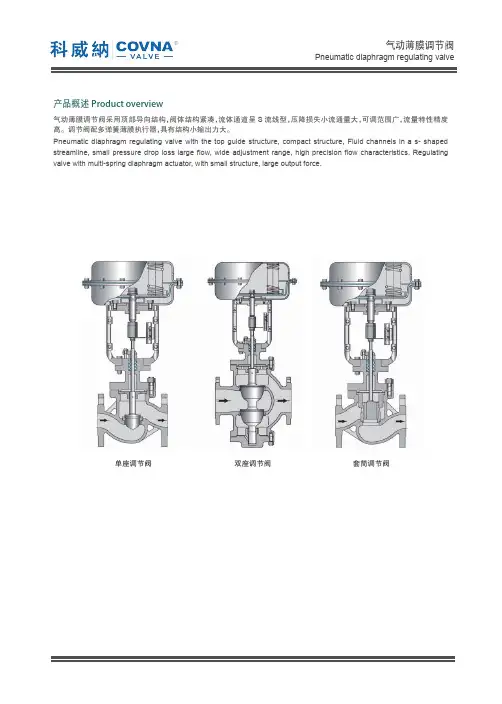

产品概述 Product overview气动薄膜调节阀采用顶部导向结构,阀体结构紧凑,流体通道呈S流线型,压降损失小流通量大,可调范围广,流量特性精度高。
调节阀配多弹簧薄膜执行器,具有结构小输出力大。
Pneumatic diaphragm regulating valve with the top guide structure, compact structure, Fluid channels in a s- shaped streamline, small pressure drop loss large flow, wide adjustment range, high precision flow characteristics. Regulating valve with multi-spring diaphragm actuator, with small structure, large output force.单座调节阀双座调节阀套筒调节阀标准技术参数阀体型式:单座、双座、套筒公称通径:DN20-DN200额定压力:PN16、PN40、PN63、PN100连接方式:法兰、螺纹、焊接(或其它客户指定)密封面形式:PN16凸面、PN40、PN63、PN100为凹面材质:WCB、304、316、316L结构形式:标准型(-20℃~+200℃)低温型(-60℃~-196℃)散热型(-40℃~450℃)波纹管密封型压盖形式:压板式填料:V型氟四氟乙稀、柔性石墨阀内组件阀芯形式:单座柱塞型阀芯材质:304、316+STL流量特性:等百分比、线性、快开执行机构形式:多弹簧式薄膜执行器作用形式:正作用、反作用膜片材质:丁晴橡胶夹增强涤纶织物弹簧范围:20~100KPa、40~200KPa、80~240KPa,供气压力:0.4~0.5MPa作用形式气关式FO(配正作用执行机构)当气源故障时,执行机构弹簧将阀打开气开式FC(配反作用执行机构)当气源故障时,执行机构弹簧将阀关闭附件(根据要求配置)电气定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、保位阀及其它性能额定KV值:参照表流量特性:线性、等百分比、快开可调范围:50:1泄露等级:金属密封:小于0.01(ANSI B16.104-1976IV级)软密封:小于0.00001%回差:小于全行程1%(带定位器)小于全行程3%-5%(不带定位器)基本误差:小于全行程±1%(带定位器)小于全行程±5%(不带定位器)Standard technical parametersValve bodyType: Single seat, double seat, sleeveNominal diameter: DN20-DN200Nominal pressure: PN16, PN25, PN40, PN63, PN100 Connection: Flange, thread, weld (Or other customer specifi ed) Sealing surface: PN16 convex surface, PN40, PN63, PN100 concave surfaceMaterial: WCB, 304, 316, 316LStructure: Standard type (-20℃~+200℃)Low temperature type (-60℃~-196℃)Cooling type (-40~450℃)Bellows seal typeGland type: press platePacking: V type PTFE, fl exible graphiteValve componentsCore type: single seat plunger typeCore seat: 304, 316+ SLTFlow characteristics: Equal percentage, linear, quick-opening ActuatorType: Multi-spring diaphragm actuatorAction type: Direct action, reverse actionDiaphragm material: NBR rubber reinforcing polyester fabric Spring range: 20~100KPa, 40~200KPa, 80~240KPaSupply pressure:0.4~0.5MPaAction type:Air to close FO (With direct action actuator), whenthe air supply failure, actuator spring open the valveAir to open FC (With reverse action actuator) When the air supply failure, actuator spring close the valveAccessories (Configured according to requirements) locator, air fi lter pressure-relief valve, hand wheel device, limit switch, solenoid valve, lock up valve and others. PerformanceRated KV value: Reference tableFlow characteristics: Linear, equal percentage, quick opening Adjustable range: 50:1Leakage classMetal seal: Less than 0.01 (ANSI B16.104-1976IV)Soft seal: Less than 0.00001%Hysteresis: Less than full stroke 1% (With locator) Less than full stroke 3%~5% (Without locator)Basic error: Less than full stroke ± 1% (With locator) Less than fullstroke ± 5% (Without locator)额定流量系数及行程参数口径阀座通径KV 有效面积额定行程气开式压差MPa气关式压差MPa线性等百分比信号Pr :20-100信号Pr :40-200信号Pr :20-100信号Pr :40-200气源0.14MPa气源0.25MPa气源0.14MPa气源0.25MPa2050.228016----70.5----80.8---10 1.8 1.6 5.35 6.4 5.35 6.412 2.8 2.5 3.72 6.4 3.72 6.415 4.44 2.38 5.55 2.33 6.4206.9 6.3 1.34 3.12 1.34 4.01252511100.86 2.00.86 2.5732321716400250.75 1.740.75 2.24404027250.48 1.110.48 1.48505044400.310.710.310.9165656963600400.270.630.270.8180801101000.180.420.180.521001001761600.110.230.110.341251252752501000600.120.280.120.371501504404000.090.200.090.252002006906300.050.110.050.14液体温度(℃)压差(M p a )软密封阀座工作温度与压差范围司太莱合金工作范围压差(M p a )液体温度(℃)流量特性曲线等百分比流量特性直线性特性通径DN L A H1H2H3H4H5C H6PN16/40PN63/100PN16/40PN63/100PN16/40PN63/100PN16/40PN63/100PN16/40PN63/10020150230282126138271286298286298434922018025160230282126138271286298286298485422018032180260308134142297302310302310576122018040200260308157165297325333325333667022018050230300308167187297335345335345808422018065290340395199204375437442437442929726524080310380395214219375452457452457100105265240100350430395229240375467478467478120125265240125400500498263280455524541654671134138315304150480550498293300455554561684691156163315304200600650498358364455619625749755199206315304标准型总高度=H5+H1+H2,高温散热型总高度=H5+H1+H3,波纹管密封总高度=H5+H1+H4气动薄膜单座调节阀重量表通径DN20253240506580100125150200标准型PN161718232629526295115152235PN4018192527325668115140165295PN6425273541456978155190255355高温散热型1819252732566875120148325波纹管密封型1819252732566875120148325低温型2527303339596885150210335单位kg带手轮型标准型高温散热型波纹管密封型气动薄膜调节阀尺寸图产品概述 Product overview电子式电动调节阀,由电子式电动执行器和笼式调节阀组成,电动执行器内置伺服系统,无须另配伺服放大器,输入信号及电源即可控制运行。
蒸汽调节阀使用说明书全文共四篇示例,供读者参考第一篇示例:蒸汽调节阀使用说明书一、概述蒸汽调节阀是一种用于控制蒸汽流量和温度的设备,通常安装在蒸汽系统中的供应管道上。
蒸汽调节阀通过改变流体的通道大小,调节蒸汽的流量和压力,从而实现对蒸汽系统的控制。
本使用说明书将为用户提供蒸汽调节阀的基本操作方法和注意事项,以确保设备的正常运行。
二、安装1. 在安装蒸汽调节阀之前,用户需仔细查看产品的规格和说明书,确保选型合适。
2. 将蒸汽调节阀安装在蒸汽系统管道上,通过法兰或螺纹连接,确保连接牢固。
3. 安装前需确保管道没有沉积物和杂物,避免影响蒸汽调节阀的正常运行。
4. 安装完成后,用户需检查蒸汽调节阀是否漏气或漏水,确保没有泄漏现象。
三、操作1. 蒸汽调节阀分为手动和自动两种类型。
手动蒸汽调节阀需人工旋转手柄来调节蒸汽流量,而自动蒸汽调节阀则通过电磁阀或压力传感器自动控制。
2. 蒸汽调节阀的调节范围通常在0-100%,用户可根据实际需求进行调节。
3. 用户在操作蒸汽调节阀时,需轻柔操作,避免用力过猛导致损坏或失灵。
4. 若发现蒸汽调节阀操作不畅或有异常现象,应立即停止使用,并联系维修人员进行检查和维修。
四、维护1. 定期检查蒸汽调节阀的工作状态,确保无损坏和漏气现象。
2. 定期清洁蒸汽调节阀的内部部件,避免沉积物堵塞和影响操作。
3. 若发现蒸汽调节阀有异常噪音或震动现象,应立即进行检修。
4. 长时间不使用的蒸汽调节阀,需在重新启动前进行检查和维护。
五、注意事项1. 使用蒸汽调节阀时,需确保工作环境清洁,避免尘埃和杂物进入设备内部。
2. 需要避免蒸汽调节阀受到严重的冲击和挤压,以防损坏设备。
3. 当需要更换蒸汽调节阀的零部件时,应使用原厂配件,确保设备的正常运行。
4. 对于自动蒸汽调节阀,需要定期检查电气连接和控制系统是否正常。
总结蒸汽调节阀作为蒸汽系统中的重要设备,对于控制温度和流量起着至关重要的作用。
用户在使用蒸汽调节阀时需严格按照操作说明进行操作,避免因操作不当而导致设备损坏。
气缸直行程控制阀使用说明书成都欧浦特控制阀门有限公司 ChengDu OPTIMUX Control Valves Co.,Ltd一、 概述OPGL 气缸直行程控制阀是成都欧浦特控制阀门有限公司引进美国先进技术,集多年成功的专业制造经验而生产的产品。
该系列控制阀采用高刚性、大推力的气缸式执行机构,气源压力可达1.0MPa,气缸强大的推力可克服很高的介质流体压力。
(OPGL 电动控制阀所配用的电动执行机构,根据用户要求确定)。
自动对中心无螺纹连接卡入式阀座,使维修工作轻而易举,简单快捷。
粗壮的阀杆及与其一体式的阀芯,能够承受高压差而阀芯不致脱落。
另外它还综合了传统的单座控制阀、双座控制阀和笼式控制阀的优点,泄漏量小、稳定性好、允许压差高,使OPGL 气缸直行程控制阀充分显示出其独有的特点,它代表了国际九十年代末控制阀最先进的主流,我们相信广大客户在使用OPGL 气缸直行程控制阀时很快会发现其越来越多的优点。
在安装使用和维护OPGL气缸直行程控制阀前阅读本说明书将会给你很大的帮助。
安装、操作或维修阀门时,使用和维修人员一定要充分地阅读安装说明,了解它的结构特点和拆装方法步骤,才能保证其安全运行。
OPGL 电动控制阀的用户请阅读本说明书和相应配套的电动执行机构的说明书。
OPGL 气缸直行程控制阀国内独家生产,具有国家发明专利的高科技产品。
二、 结构特点1、OPGL 气缸直行程控制阀技术先进,性能卓越。
具有调节、切断、切断压差大、泄漏量小等全部功能,特别适用于允许泄漏量小、而阀前后压差较大的自控系统,可同时替代薄膜式单座阀、双座阀及笼式阀。
2、标准化、模块化设计,库存备件少、维修更方便。
3、带弹簧的双作用气缸式执行机构,材质为压铸铝合金,体积小、重量轻,配双作用阀门定位器,动作灵敏、定位精度高,活塞的上部和下部同时接受纯净的压缩空气,气缸内部免受腐蚀。
气源压力最高可达1.0MPa,推力大、行程速度快、使用寿命长。
299H系列减压调节器简介警告!安装, 操作, 和维修过程由不够资格的人员执行可能会导致不适当调节和不安全操作。
任何一种情况都可能导致设备损坏或人身伤害。
当安装, 操作, 和维护299H 系列调节器时请使用合格的人员。
手册使用范围这本说明书提供安装, 调节, 和维护以及一系列对299H调节器的说明。
部分对67系列过滤器和设备其它部分的说明可以在单独的说明书里找到。
描述299H 系列减压调节器提供大容量的压力控制范围和多种类的应用。
299H 系列调节器具有一个完整地安装到驱动器外壳上的导向杆。
299H 系列调节器可以通过入口大小控制入口压力高达175磅/平方英寸(12,1bar)。
299HR型调节器上具有完整标志的减压元件位于导向杆上,打开可以缓解小量的超压情况。
规格警告!导向操作的调节器由导向杆和主阀构成,铭牌上标明了不允许超过的最大入口压力。
299H 系列的规格说明在第2页。
一些特殊调节器的规格自出厂时就标在驱动器上壳的铭牌上。
规格可用的配置299H型:具有完整地连接到驱动器外壳上的导向杆的导向操作减压调节器。
299HR型:带内部减压阀的299H型调节器可以缓解由热胀引起的小量超压。
体积大小和末端连接类型见表1入口大小决定的最大操作压力1/4×3/8英寸(6,4×9,5mm)…175磅/平方英寸(12,1bar)3/8英寸(9,5mm)…175磅/平方英寸(12,1bar)1/2英寸(12,7mm)…175磅/平方英寸(12,1bar)3/4英寸(19,1mm)…150磅/平方英寸(10,3bar)7/8英寸(22,2mm)…125磅/平方英寸(8,6bar)1英寸(25,4mm)…100磅/平方英寸(6,9bar)1-3/16英寸(30,2 mm)…80磅/平方英寸(5,5bar)最大出口压力66磅/平方英寸(4,6bar)出口(控制)压力范围见表2准确压力控制(固定因素)(PFM)绝对控制压力±1%(3)充分冲程的最小压差1.5磅/平方英寸(0,10bar)控制线连接3/4-英寸 NPT温度能力-20º至150ºF(-29º至66ºC)近似重量21磅(9.5公斤)固定限制的尺寸0.044-英寸(1.12mm),红色(标准)0.071-英寸(1.80mm),绿色(低)0.082-英寸(2.08mm),蓝色(更低)选择过滤器:安装在主体和导向杆之间的导向管上的P590系列过滤器。
电动调节阀说明书电动调节阀说明书篇一:电动阀说明书1.概述多回转阀门电动装置,简称为Z型电装,是阀门实现开启、关闭或调节控制的驱动设备。
Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。
可用于明杆阀,也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
可对阀门实行远控、集控和自动控制。
广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。
隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动装置按防护类型分:有户外型和隔爆型;按控制方式分:有常规型、整体型和整体调节型;按连接型式分:有转矩型、电站型和推力型。
2.型号表示方法A:带现场按钮;F:带4-20mA信号输出;S:带手动减速箱Z:整体型;T:整体调节型输出轴最大转圈数:阿拉伯数字表示,无数字见表1 防护类型:W表示户外型;B表示隔爆型输出转速:阿拉伯数字表示,单位r/min(转/分)连接型式:T表示推力型,I表示电站型,无代号为常规转矩型额定输出转矩:阿拉伯数字表示,单位kgf2m 产品型式:多回转电动装置型号示例:1.Z30I-18W:多回转电动装置,输出转矩300N2m(30kgf2m),电站型接口,输出转速18r/min,最大转圈数60,常规户外型。
2.Z45T-24B/S:多回转电动装置,输出转矩450N2m(45kgf2m),推力型接口,输出转速24 r/min,最大转圈数120,隔爆型,带手动减速箱。
3.Z120-24W/240T:多回转电动装置,输出转矩1200N2m (120kgf2m),转矩型接口,输出转速24 r/min,最大转圈数240圈,整体调节型。
气缸直行程控制阀使用说明书成都欧浦特控制阀门有限公司 ChengDu OPTIMUX Control Valves Co.,Ltd一、 概述OPGL 气缸直行程控制阀是成都欧浦特控制阀门有限公司引进美国先进技术,集多年成功的专业制造经验而生产的产品。
该系列控制阀采用高刚性、大推力的气缸式执行机构,气源压力可达1.0MPa,气缸强大的推力可克服很高的介质流体压力。
(OPGL 电动控制阀所配用的电动执行机构,根据用户要求确定)。
自动对中心无螺纹连接卡入式阀座,使维修工作轻而易举,简单快捷。
粗壮的阀杆及与其一体式的阀芯,能够承受高压差而阀芯不致脱落。
另外它还综合了传统的单座控制阀、双座控制阀和笼式控制阀的优点,泄漏量小、稳定性好、允许压差高,使OPGL 气缸直行程控制阀充分显示出其独有的特点,它代表了国际九十年代末控制阀最先进的主流,我们相信广大客户在使用OPGL 气缸直行程控制阀时很快会发现其越来越多的优点。
在安装使用和维护OPGL气缸直行程控制阀前阅读本说明书将会给你很大的帮助。
安装、操作或维修阀门时,使用和维修人员一定要充分地阅读安装说明,了解它的结构特点和拆装方法步骤,才能保证其安全运行。
OPGL 电动控制阀的用户请阅读本说明书和相应配套的电动执行机构的说明书。
OPGL 气缸直行程控制阀国内独家生产,具有国家发明专利的高科技产品。
二、 结构特点1、OPGL 气缸直行程控制阀技术先进,性能卓越。
具有调节、切断、切断压差大、泄漏量小等全部功能,特别适用于允许泄漏量小、而阀前后压差较大的自控系统,可同时替代薄膜式单座阀、双座阀及笼式阀。
2、标准化、模块化设计,库存备件少、维修更方便。
3、带弹簧的双作用气缸式执行机构,材质为压铸铝合金,体积小、重量轻,配双作用阀门定位器,动作灵敏、定位精度高,活塞的上部和下部同时接受纯净的压缩空气,气缸内部免受腐蚀。
气源压力最高可达1.0MPa,推力大、行程速度快、使用寿命长。
气源故障时弹簧可使阀门自动关闭或打开,保证了系统的安全。
特殊设计的气缸卡环结构可使气关、气开方式在现场很方便地更换。
同时具备了单作用执行机构和双作用执行机构的功能和优点。
4、自动调准中心插入式无螺纹连接阀座,通过阀盖和阀笼固定在阀体内,易于拆出、维修方便,控制阀可以在线检修,阀芯阀座密封面的优化设计和超精加工无需研磨就可以达到极小的泄漏量。
5、阀芯和阀杆为一体式,阀杆较传统类型阀杆粗3~4倍,可承受高压差并消除了阀芯脱落、阀杆弯曲断裂的事故隐患。
6、双顶式导向结构,阀芯与阀笼无接触,彻底消除了阀笼导向所引起的阀芯擦伤、阀笼卡死等阀门应用问题。
7、阀笼有多种设计:分别用于一般工况和高温高压差的严酷工况。
如:消除气蚀型、降噪型,保护阀芯和阀体免受气蚀的损坏,大幅度降低噪音。
8、维修简单、快捷、经济,阀体不必从管线上拆下来,只需拧下阀盖法兰上的螺母,阀盖、阀芯、阀座零件就可很方便的依次取出检查,反之亦然。
三、 拆箱1.在拆控制阀的包装箱时应仔细校对包装箱内的装箱单,以免所接收的物品出错,控制阀的说明书及合格证等随机资料都在包装箱内。
2.在拆包装箱时,应该仔细认真,不要野蛮作业,以免损坏阀门和附件。
3.如果发现包装箱损坏或其他问题请立刻通知发货人。
四、 安装1.安装阀门之前,必须清理管道中的污垢、焊渣或者杂物。
2.无论什么情况阀门均应垂直安装,阀门上方留有一定空间以便今后维修。
对于低温阀门增加隔离层也很重要,使隔离层与外界不进行热交换,注意不要隔离伸长型阀盖,因为它要和四周进行热交换。
3.该阀门可以双向安装,但介质流动方向还是按阀体上的流向箭头指示为准。
标准的气开阀,在气源故障时关闭,而且常被安装成流关阀,除非特殊情况。
标准的气关阀,在气源故障时打开,一般被安装成流开阀。
4.如果是将阀门焊接到管道上,应避免将焊接热量传递到阀门上。
5.连接气源和信号电缆,接上阀门定位器和空气过滤减压阀。
气源应该是干燥和清洁的压缩空气,气源压力应按产品铭牌上的数值给定,全部供气管路连接必须无泄漏。
五、 检验检验阀门应按下述步骤进行:1.推杆夹上的指针指向行程标尺,显示阀芯位置和阀门行程的对应关系,阀芯位置变化将呈均匀的线性特性。
2.对于气动阀门定位器,其满量程(全行程)的校验应选用相匹配的信号范围:0.02—0.10、0.02—0.06、0.06—0.10MPa或相关的其他信号,电气阀门定位器的信号范围为4—20mA.Dc。
3.检查所有的空气管路连接点是否泄漏。
4.检查填料压板螺母是否松动,但要注意不要使填料压的太紧,原因是过紧的填料会产生很大的摩擦力阻碍阀杆的正常运动。
5.要找出气源发生故障时阀芯的关闭或打开位置, 这可以通过关闭气源来观察故障位置。
6.在工作温度发生变化时,应将阀盖法兰螺母重新拧紧以确保阀盖密封垫片不泄漏。
六、 维护控制阀在运行六个月之后,应该采取适当的措施对阀门作预防性的维护。
这些措施应不影响阀门的正常工作,如果还存在疑问,请查阅"阀门拆卸和重新装配"一节内容。
1、如果在终端法兰和阀盖处发现密封垫片渗漏痕迹,应拧紧法兰和阀盖螺栓。
2、观察分析阀门损坏是由蒸汽锈蚀或漏水哪一种原因造成的。
3、擦干净表面并将被氧化锈蚀严重的地方重新涂漆。
图1 OPGL 气缸直行程控制阀结构图4、检查填料压盖螺母是否松动以保证可靠的密封性,填料压盖螺母应稍微拧紧一些,直到阀杆不产生泄漏为止。
5、如果阀门装有注油器以补充润滑剂,检查润滑剂是否需要并及时补充。
6、如果可能,检查阀门行程是否可以平稳地控制,阀杆移动不平稳则反映出阀门固有的问题。
7、检查阀门定位器反馈部位和推杆夹是否安全紧固,如果推杆夹松动,检查阀杆螺纹结合情况。
8、确保所有的附件、托架和螺栓安全紧固。
9、检查波纹胶管是否破损。
10、在气缸执行机构气缸卡环、弹簧预紧螺栓和推杆导向套处喷射肥皂溶液检查, 是否通过O型密封圈产生漏气现象。
11、清理干净推杆和阀杆上的污物。
12、如果空气过滤器失效,检查和更换过滤器的过滤筒。
七、 阀门拆卸和重新装配1、拆卸阀部分需要拆卸阀部分,请参考图1和图2并按下述方法依次进行。
1.1.如果是气开阀,在阀门分离之前供给适当的气源使阀芯脱离阀座。
如果是气关阀,则按以下步骤进行。
1.2.松动阀盖法兰螺母,使阀盖和阀体脱离,把阀盖和阀芯露出来。
1.3.将阀盖垫片、阀座固定笼、阀座和阀座垫片从阀体中取出。
1.4.检查阀座、阀芯密封面有无损坏,要确保其能紧紧的严密关闭。
阀座、阀盖和阀体上放置的密封垫片表面应该是干净和无伤痕的。
1.5.松开推杆夹和填料压板、支架夹螺栓,拿掉支架夹,转动执行机构使之脱离阀芯和阀盖,不允许使阀芯和阀盖旋转,然后把阀芯小心地从填料函中拉出来。
1.6.如果阀座密封面损坏需要再加工,那么阀芯和阀座密封面都要重新加工。
如果装配工艺掌握的很好,阀芯和阀座可以不研磨。
在加工过程中,要保护好阀杆不受损伤,确保阀芯密封面和阀杆的同心度。
1.7.如果要更换填料或改变填料函结构,从填料函上部挑出填料、垫片和导向套管,用相同规格的零件来补充。
图2 OPGL 气缸直行程控制阀部件图2、重新装配阀部分需要重新装配阀部分,请参考图1和图2并按下述方法的指示依次进行。
2.1.如果填料已被更换,在填料函顶部三毫米处装上导向套管。
不同的填料隔离套管长度适用于不同填料外形的变化,例如双密封和真空密封。
每次更换填料时导向衬套同时也要更换。
2.2.将阀杆重新插入填料函,注意不要损坏阀杆和导向衬套。
2.3.将执行机构旋转至阀盖上,注意千万不能旋转阀芯。
在连接阀杆和推杆螺纹之前,将推杆夹、填料压板和阀盖法兰放好,留有三到四扣阀杆螺纹在外面,将半圆环置于支架和阀盖之间,牢固地上紧支架夹螺栓,填料压板螺母也适当地紧固。
2.4.更换阀盖和阀座的金属垫片或聚四氟乙烯密封垫片。
2.5.将阀座平稳放入阀体圆台里,再将阀座固定笼置于阀座上面,注意应按照其上部箭头指示放置。
2.6.将阀芯和阀盖下部对准位置放入阀体内,要注意不要碰伤阀芯。
2.7.找准阀芯和阀座的合适位置,然后逐步拧紧阀盖法兰螺母直至紧固。
2.8.拧紧阀盖法兰螺母的方法:用手左右摆动阀盖法兰,使阀盖法兰四方与阀体一致,找准阀芯和阀座配合的最佳位置,拧第一个螺母1/6转。
再拧对面的螺母1/6转,用这种方法依次进行,然后均匀地拧紧全部螺母,使阀盖密封垫片被完全压缩,从而保证阀盖密封性。
2.9.对于气开阀,通过伸缩阀芯来调节执行机构活塞下面的空间。
2.9.1. 对于气开阀,如果阀芯和阀座的配合位置不合适,则松开阀盖法兰螺母,用手将阀盖法兰左右摆动重新调整合适位置,给执行机构通入合适的气源压力,将阀芯提起来,然后用力将阀盖法兰螺母紧固。
执行机构活塞下部空间和阀杆旋进执行机构推杆位置的调整:通入合适的气源压力进入气缸下部,将阀杆旋转出或旋进推杆一圈,然后落下阀芯,观察阀芯是否接触阀座,如果需要则重复以上过程,直至找到合适位置,然后将推杆夹螺栓拧紧。
2.9.2. 对于气关阀,向气缸通入合适的气源压力,使推杆和阀芯伸出,直到阀芯和阀座接触并找到阀盖的合适位置,然后使推杆和阀芯回缩,拧紧阀盖法兰螺母。
阀杆旋进执行机构推杆位置的调整:将阀杆旋出或旋进推杆一圈,然后通入合适的气源压力进入气缸,使活塞移到气缸下部,观察阀芯位置是否接触阀座,如果需要重复以上过程,直至找到合适位置,然后将推杆夹螺栓拧紧。
2.10.调节行程标尺使推杆夹指针指向正确的位置。
3、拆卸执行机构:带弹簧的双作用气缸式执行机构分为气开式和气关式两种型式。
拆卸执行机构,请参照图3和图4然后依次进行。
3.1.在气缸的侧面接一个空气软管,通入气压使阀芯上升不接触阀座,这样阀座和阀盖均不受力(仅对气开阀)。
3.2.松开推杆夹螺栓。
3.3.松动填料压板螺栓和支架夹螺栓,拿下支架夹。
3.4.转动执行机构使之离开阀杆和阀盖,千万不要使阀盖内的阀杆转动。
3.5.拆下气源接管。
3.6.旋松气缸上部的弹簧预紧螺栓,释放弹簧压缩的能量。
3.7.用两把螺丝刀插进气缸凹槽里的气缸卡环切口往上撬,拆下气缸卡环。
3.8.拿下气缸,能够感觉到支架和活塞O型密封圈的阻尼作用,拿出弹簧进行检查和清洗(仅对气开阀)。
3.9.对于气关阀要拿下弹簧,必须先拆去活塞上的活塞固定螺母,使活塞轻轻滑出推杆,则弹簧就可以拿出来了。
3.10.要检查执行机构推杆的O型密封圈,应仔细地先将推杆从支架孔中轻轻拉出,注意不要碰伤推杆,然后拿出O型密封圈。
4、重新装配执行机构装配执行机构参照图3和图4然后依次进行。
4.1.所有的O型密封圈必须更换,润滑油也必须更换。
4.2.在重新装配之前,必须对气缸、活塞、O型密封圈等零件内部进行彻底的清洗和润滑。
