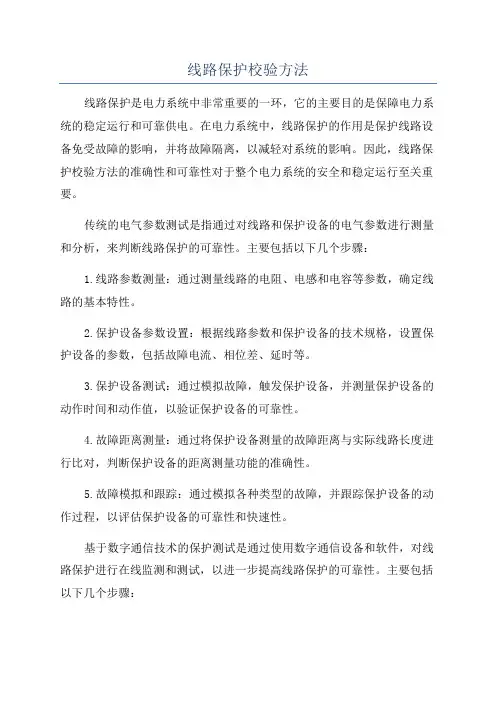

线路保护校验方法线路保护是电力系统中非常重要的一环,它的主要目的是保障电力系统的稳定运行和可靠供电。
在电力系统中,线路保护的作用是保护线路设备免受故障的影响,并将故障隔离,以减轻对系统的影响。
因此,线路保护校验方法的准确性和可靠性对于整个电力系统的安全和稳定运行至关重要。
传统的电气参数测试是指通过对线路和保护设备的电气参数进行测量和分析,来判断线路保护的可靠性。
主要包括以下几个步骤:1.线路参数测量:通过测量线路的电阻、电感和电容等参数,确定线路的基本特性。
2.保护设备参数设置:根据线路参数和保护设备的技术规格,设置保护设备的参数,包括故障电流、相位差、延时等。
3.保护设备测试:通过模拟故障,触发保护设备,并测量保护设备的动作时间和动作值,以验证保护设备的可靠性。
4.故障距离测量:通过将保护设备测量的故障距离与实际线路长度进行比对,判断保护设备的距离测量功能的准确性。
5.故障模拟和跟踪:通过模拟各种类型的故障,并跟踪保护设备的动作过程,以评估保护设备的可靠性和快速性。
基于数字通信技术的保护测试是通过使用数字通信设备和软件,对线路保护进行在线监测和测试,以进一步提高线路保护的可靠性。
主要包括以下几个步骤:1.数字通信设备的配置:配置线路保护设备和数字通信设备之间的通信协议和参数,确保数据的可靠传输。
2.保护装置监测和故障录波:通过数字通信设备,实时监测线路保护设备的运行状态和故障录波数据,以判断线路保护的工作情况。
3.数据分析和故障分析:通过对监测到的数据进行分析和处理,识别故障类型、位置和原因,并给出相应的保护策略和措施。
4.远动操作和控制:通过数字通信技术,实现对线路保护设备的远程操作和控制,以提高线路保护的灵活性和可靠性。
5.系统模拟和仿真:通过使用仿真软件,对线路保护系统进行模拟和仿真,评估其在各种故障情况下的保护性能和可靠性。
综上所述,线路保护校验方法包括传统的电气参数测试和基于数字通信技术的保护测试。

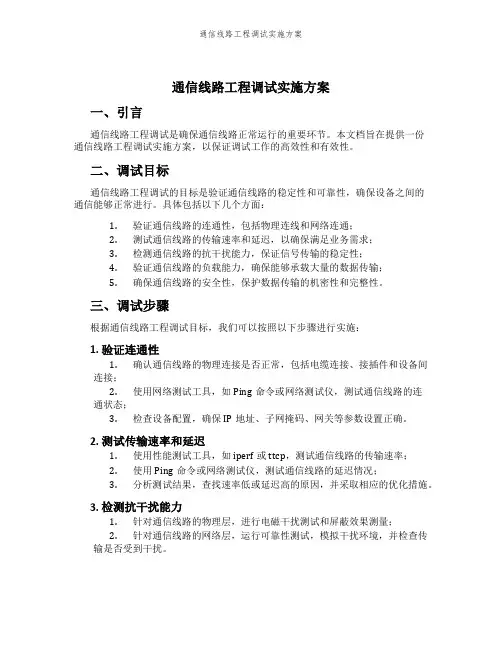

通信线路工程调试实施方案一、引言通信线路工程调试是确保通信线路正常运行的重要环节。
本文档旨在提供一份通信线路工程调试实施方案,以保证调试工作的高效性和有效性。
二、调试目标通信线路工程调试的目标是验证通信线路的稳定性和可靠性,确保设备之间的通信能够正常进行。
具体包括以下几个方面:1.验证通信线路的连通性,包括物理连线和网络连通;2.测试通信线路的传输速率和延迟,以确保满足业务需求;3.检测通信线路的抗干扰能力,保证信号传输的稳定性;4.验证通信线路的负载能力,确保能够承载大量的数据传输;5.确保通信线路的安全性,保护数据传输的机密性和完整性。
三、调试步骤根据通信线路工程调试目标,我们可以按照以下步骤进行实施:1. 验证连通性1.确认通信线路的物理连接是否正常,包括电缆连接、接插件和设备间连接;2.使用网络测试工具,如Ping命令或网络测试仪,测试通信线路的连通状态;3.检查设备配置,确保IP地址、子网掩码、网关等参数设置正确。
2. 测试传输速率和延迟1.使用性能测试工具,如iperf或ttcp,测试通信线路的传输速率;2.使用Ping命令或网络测试仪,测试通信线路的延迟情况;3.分析测试结果,查找速率低或延迟高的原因,并采取相应的优化措施。
3. 检测抗干扰能力1.针对通信线路的物理层,进行电磁干扰测试和屏蔽效果测量;2.针对通信线路的网络层,运行可靠性测试,模拟干扰环境,并检查传输是否受到干扰。
4. 验证负载能力1.通过设置多个同时进行的数据传输任务,测试通信线路的负载能力;2.监控通信线路的带宽利用率,确保不会因过载导致通信故障;3.如有必要,进行负载均衡配置,以提高通信线路的可靠性和效率。
5. 确保安全性1.配置通信线路的访问控制列表(ACL),限制非授权访问;2.验证通信线路的加密设置,确保数据传输的机密性;3.定期检查通信线路的安全漏洞,并及时进行修补或更新。
四、总结通过本文档提供的通信线路工程调试实施方案,可以确保通信线路的稳定性和可靠性。

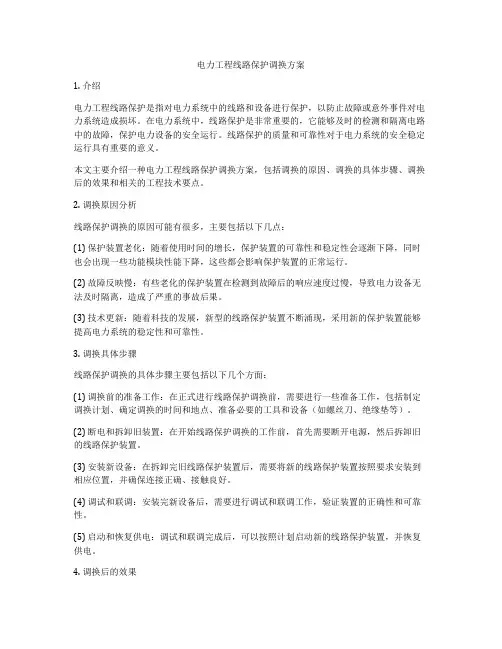

电力工程线路保护调换方案1. 介绍电力工程线路保护是指对电力系统中的线路和设备进行保护,以防止故障或意外事件对电力系统造成损坏。
在电力系统中,线路保护是非常重要的,它能够及时的检测和隔离电路中的故障,保护电力设备的安全运行。
线路保护的质量和可靠性对于电力系统的安全稳定运行具有重要的意义。
本文主要介绍一种电力工程线路保护调换方案,包括调换的原因、调换的具体步骤、调换后的效果和相关的工程技术要点。
2. 调换原因分析线路保护调换的原因可能有很多,主要包括以下几点:(1) 保护装置老化:随着使用时间的增长,保护装置的可靠性和稳定性会逐渐下降,同时也会出现一些功能模块性能下降,这些都会影响保护装置的正常运行。
(2) 故障反映慢:有些老化的保护装置在检测到故障后的响应速度过慢,导致电力设备无法及时隔离,造成了严重的事故后果。
(3) 技术更新:随着科技的发展,新型的线路保护装置不断涌现,采用新的保护装置能够提高电力系统的稳定性和可靠性。
3. 调换具体步骤线路保护调换的具体步骤主要包括以下几个方面:(1) 调换前的准备工作:在正式进行线路保护调换前,需要进行一些准备工作,包括制定调换计划、确定调换的时间和地点、准备必要的工具和设备(如螺丝刀、绝缘垫等)。
(2) 断电和拆卸旧装置:在开始线路保护调换的工作前,首先需要断开电源,然后拆卸旧的线路保护装置。
(3) 安装新设备:在拆卸完旧线路保护装置后,需要将新的线路保护装置按照要求安装到相应位置,并确保连接正确、接触良好。
(4) 调试和联调:安装完新设备后,需要进行调试和联调工作,验证装置的正确性和可靠性。
(5) 启动和恢复供电:调试和联调完成后,可以按照计划启动新的线路保护装置,并恢复供电。
4. 调换后的效果线路保护调换后,通常可以得到以下一些效果:(1) 提高保护装置的可靠性和灵敏度:新装置的使用可以提高保护装置的灵敏度和响应速度,确保故障时能够及时隔离设备。
(2) 增加保护装置的功能:新装置可能有更多的保护功能,可以覆盖更多的故障模式,提高整个电力系统的安全性。

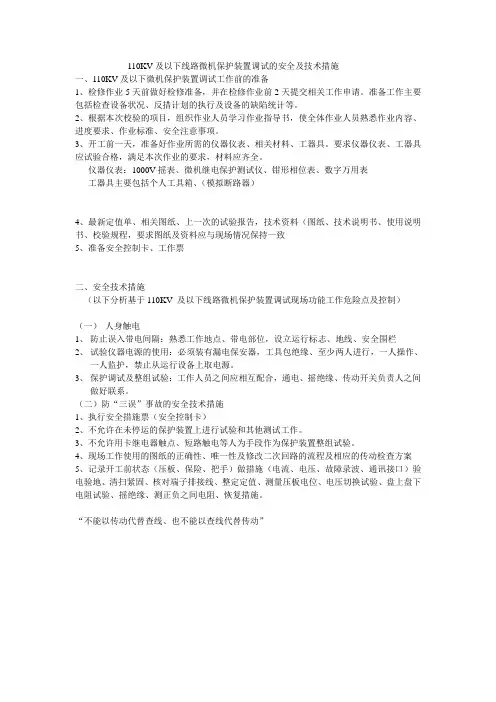

110KV及以下线路微机保护装置调试的安全及技术措施一、110KV及以下微机保护装置调试工作前的准备1、检修作业5天前做好检修准备,并在检修作业前2天提交相关工作申请。
准备工作主要包括检查设备状况、反措计划的执行及设备的缺陷统计等。
2、根据本次校验的项目,组织作业人员学习作业指导书,使全体作业人员熟悉作业内容、进度要求、作业标准、安全注意事项。
3、开工前一天,准备好作业所需的仪器仪表、相关材料、工器具。
要求仪器仪表、工器具应试验合格,满足本次作业的要求,材料应齐全。
仪器仪表:1000V摇表、微机继电保护测试仪、钳形相位表、数字万用表工器具主要包括个人工具箱、(模拟断路器)4、最新定值单、相关图纸、上一次的试验报告,技术资料(图纸、技术说明书、使用说明书、校验规程,要求图纸及资料应与现场情况保持一致5、准备安全控制卡、工作票二、安全技术措施(以下分析基于110KV 及以下线路微机保护装置调试现场功能工作危险点及控制)(一)人身触电1、防止误入带电间隔:熟悉工作地点、带电部位,设立运行标志、地线、安全围栏2、试验仪器电源的使用:必须装有漏电保安器,工具包绝缘、至少两人进行,一人操作、一人监护,禁止从运行设备上取电源。
3、保护调试及整组试验:工作人员之间应相互配合,通电、摇绝缘、传动开关负责人之间做好联系。
(二)防“三误”事故的安全技术措施1、执行安全措施票(安全控制卡)2、不允许在未停运的保护装置上进行试验和其他测试工作。
3、不允许用卡继电器触点、短路触电等人为手段作为保护装置整组试验。
4、现场工作使用的图纸的正确性、唯一性及修改二次回路的流程及相应的传动检查方案5、记录开工前状态(压板、保险、把手)做措施(电流、电压、故障录波、通讯接口)验电验地、清扫紧固、核对端子排接线、整定定值、测量压板电位、电压切换试验、盘上盘下电阻试验、摇绝缘、测正负之间电阻、恢复措施。
“不能以传动代替查线、也不能以查线代替传动”。

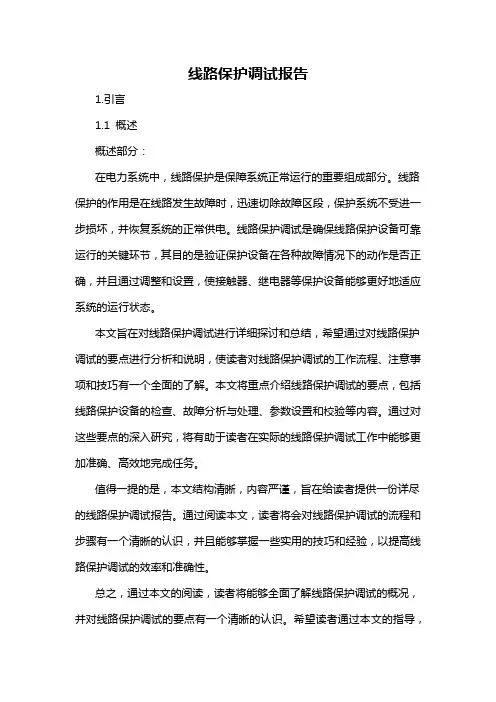

线路保护调试报告1.引言1.1 概述概述部分:在电力系统中,线路保护是保障系统正常运行的重要组成部分。
线路保护的作用是在线路发生故障时,迅速切除故障区段,保护系统不受进一步损坏,并恢复系统的正常供电。
线路保护调试是确保线路保护设备可靠运行的关键环节,其目的是验证保护设备在各种故障情况下的动作是否正确,并且通过调整和设置,使接触器、继电器等保护设备能够更好地适应系统的运行状态。
本文旨在对线路保护调试进行详细探讨和总结,希望通过对线路保护调试的要点进行分析和说明,使读者对线路保护调试的工作流程、注意事项和技巧有一个全面的了解。
本文将重点介绍线路保护调试的要点,包括线路保护设备的检查、故障分析与处理、参数设置和校验等内容。
通过对这些要点的深入研究,将有助于读者在实际的线路保护调试工作中能够更加准确、高效地完成任务。
值得一提的是,本文结构清晰,内容严谨,旨在给读者提供一份详尽的线路保护调试报告。
通过阅读本文,读者将会对线路保护调试的流程和步骤有一个清晰的认识,并且能够掌握一些实用的技巧和经验,以提高线路保护调试的效率和准确性。
总之,通过本文的阅读,读者将能够全面了解线路保护调试的概况,并对线路保护调试的要点有一个清晰的认识。
希望读者通过本文的指导,能够在实际工作中运用所学知识,提升线路保护调试的水平,保障电力系统的安全稳定运行。
1.2 文章结构文章结构部分的内容:文章结构部分旨在介绍本文的组织架构和内容安排。
通过清晰地定义各个章节的主题和目标,读者可以更好地了解文章的整体框架和逻辑结构。
在本文中,我们将按照以下结构展开对线路保护调试的研究和分析:1. 引言:本章将概述文章的背景和目的,并简要介绍线路保护调试的重要性和现实意义。
2. 正文:本章将详细介绍线路保护调试的两个要点。
在"2.1 线路保护调试要点1"中,我们将探讨一个重要的调试要点,并提供相关的理论知识和实际操作指导。
在"2.2 线路保护调试要点2"中,我们将继续探讨另一个关键的调试要点,并提供相应的实例和解决方案。

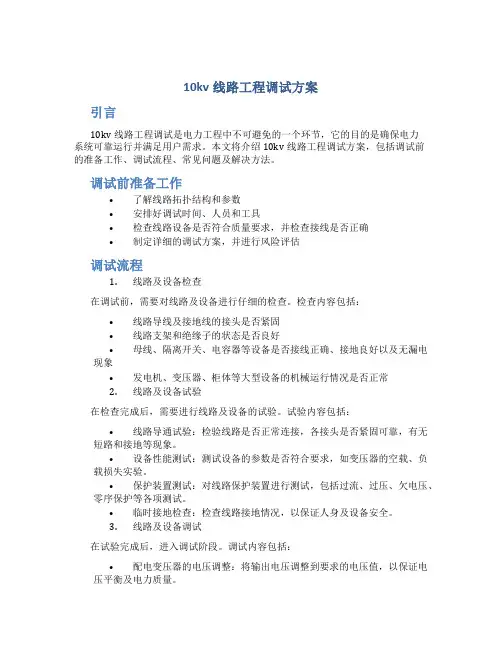

10kv线路工程调试方案引言10kv线路工程调试是电力工程中不可避免的一个环节,它的目的是确保电力系统可靠运行并满足用户需求。
本文将介绍10kv线路工程调试方案,包括调试前的准备工作、调试流程、常见问题及解决方法。
调试前准备工作•了解线路拓扑结构和参数•安排好调试时间、人员和工具•检查线路设备是否符合质量要求,并检查接线是否正确•制定详细的调试方案,并进行风险评估调试流程1.线路及设备检查在调试前,需要对线路及设备进行仔细的检查。
检查内容包括:•线路导线及接地线的接头是否紧固•线路支架和绝缘子的状态是否良好•母线、隔离开关、电容器等设备是否接线正确、接地良好以及无漏电现象•发电机、变压器、柜体等大型设备的机械运行情况是否正常2.线路及设备试验在检查完成后,需要进行线路及设备的试验。
试验内容包括:•线路导通试验:检验线路是否正常连接,各接头是否紧固可靠,有无短路和接地等现象。
•设备性能测试:测试设备的参数是否符合要求,如变压器的空载、负载损失实验。
•保护装置测试:对线路保护装置进行测试,包括过流、过压、欠电压、零序保护等各项测试。
•临时接地检查:检查线路接地情况,以保证人身及设备安全。
3.线路及设备调试在试验完成后,进入调试阶段。
调试内容包括:•配电变压器的电压调整:将输出电压调整到要求的电压值,以保证电压平衡及电力质量。
•负载的调节:通过负载的调节来检查线路性能,确保线路额定容量与负载相匹配。
•保护装置的校验:对保护装置的校验进行一次全面的测试,以确保其在各种异常情况下能及时有效地运行。
4.系统联调在完成线路及设备的调试后,需要进行系统联调。
系统联调主要包括如下内容:•线路与变电站的配合关系检查•系统负荷用电量的监控•监测系统的功能测试•稳压、电压控制系统的调试常见问题及解决方法1.线路电压不稳定•检查配电变压器是否设置正确•检查负载是否过高•检查线路电气参数是否符合要求2.保护装置触发•检查保护设置是否正确•检查线路接地是否正常•检查保护装置的供电是否正常3.线路短路•检查线路接地情况•检查线路接头是否紧固•检查负载是否过高结论10kv线路工程调试是电力工程中非常关键的一段工作。
电气系统调试方案一、调试目标电气系统调试是指对电气设备、电气线路进行检查、验证、测试和调整,以确保其正常运行和安全使用。
调试的目标是检查各个电气设备和线路是否符合设计要求,是否能够达到预期的性能指标,并解决调试过程中出现的问题和故障。
二、调试步骤1.调试前的准备工作在进行电气系统调试之前,需要做好以下准备工作:(1)准备必要的调试工具和仪器设备,如万用表、示波器、电流表等。
(2)了解电气系统的设计要求和预期的性能指标。
(3)检查电气设备和线路的安装是否符合要求,确保接线正确、紧固器松等问题已解决。
(4)了解调试的重点和难点,制定详细的调试方案和步骤。
2.接通电源进行初步检查接通电源后,首先进行初步的检查和测试,确保电气设备和线路没有明显的故障和问题,如检查电源电压是否符合要求、线路是否有短路、接地等现象。
3.线路测试和电气设备检查对电气系统中的线路和电气设备依次进行测试和检查,包括:(1)测试线路的电阻、电压、电流等参数,核对是否符合设计要求。
(2)检查电气设备的运行状态和信号传输是否正常,如电机转速、传感器响应等。
(3)测试电气设备的保护装置是否正常工作,如过载保护、短路保护等。
4.故障排除和调整在测试和检查过程中,如果发现线路故障或电气设备异常,需要进行故障排除和调整,包括:(1)确定故障点和原因,如线路短路、电气设备故障等。
(2)修复线路故障,如更换损坏的电缆、维修损坏的插件等。
(3)调整电气设备的参数和设置,如调整电机的转速、调整传感器的灵敏度等。
5.性能验证和安全测试在完成故障排除和调整后,需要对电气系统进行性能验证和安全测试,确保其能够满足设计要求和安全使用,包括:(1)测试电气系统的性能指标,如电流、功率因数、效率等。
(2)进行安全测试,如断电保护、漏电保护、电压波动等。
6.调试报告和总结在完成电气系统调试后,需要制作调试报告和总结,记录调试过程中的问题和解决方法,以便于后续的维护和管理。

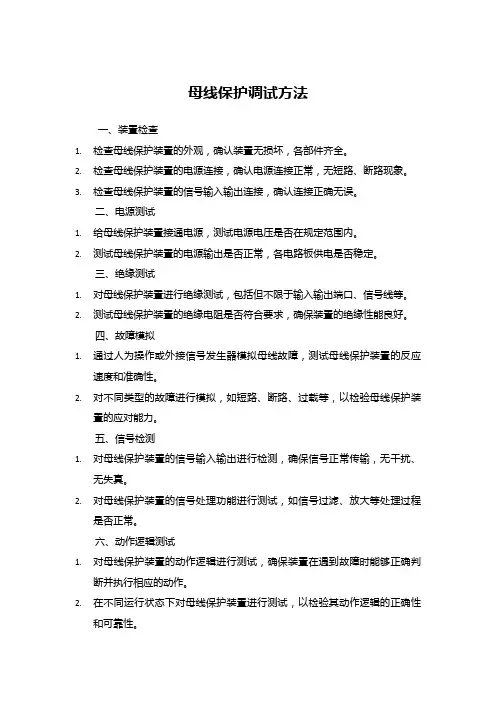

母线保护调试方法一、装置检查1.检查母线保护装置的外观,确认装置无损坏,各部件齐全。
2.检查母线保护装置的电源连接,确认电源连接正常,无短路、断路现象。
3.检查母线保护装置的信号输入输出连接,确认连接正确无误。
二、电源测试1.给母线保护装置接通电源,测试电源电压是否在规定范围内。
2.测试母线保护装置的电源输出是否正常,各电路板供电是否稳定。
三、绝缘测试1.对母线保护装置进行绝缘测试,包括但不限于输入输出端口、信号线等。
2.测试母线保护装置的绝缘电阻是否符合要求,确保装置的绝缘性能良好。
四、故障模拟1.通过人为操作或外接信号发生器模拟母线故障,测试母线保护装置的反应速度和准确性。
2.对不同类型的故障进行模拟,如短路、断路、过载等,以检验母线保护装置的应对能力。
五、信号检测1.对母线保护装置的信号输入输出进行检测,确保信号正常传输,无干扰、无失真。
2.对母线保护装置的信号处理功能进行测试,如信号过滤、放大等处理过程是否正常。
六、动作逻辑测试1.对母线保护装置的动作逻辑进行测试,确保装置在遇到故障时能够正确判断并执行相应的动作。
2.在不同运行状态下对母线保护装置进行测试,以检验其动作逻辑的正确性和可靠性。
七、整定值校准1.根据设计要求对母线保护装置的整定值进行校准,确保装置在正常运行时的参数准确无误。
2.在不同负载和运行条件下对母线保护装置的整定值进行校准,以检验其参数的稳定性和可靠性。
八、运行试验1.将母线保护装置接入实际运行环境中,进行长时间运行试验,以检验装置在实际运行中的性能和稳定性。

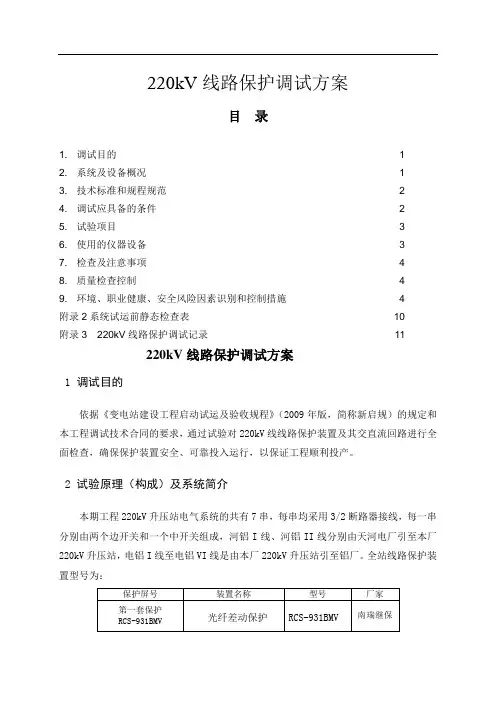

220kV线路保护调试方案目录1. 调试目的 (1)2. 系统及设备概况 (1)3. 技术标准和规程规范 (2)4. 调试应具备的条件 (2)5. 试验项目 (3)6. 使用的仪器设备 (3)7. 检查及注意事项 (4)8. 质量检查控制 (4)9. 环境、职业健康、安全风险因素识别和控制措施 (4)附录2系统试运前静态检查表 (10)附录3 220kV线路保护调试记录 (11)220kV线路保护调试方案1 调试目的依据《变电站建设工程启动试运及验收规程》(2009年版,简称新启规)的规定和本工程调试技术合同的要求,通过试验对220kV线线路保护装置及其交直流回路进行全面检查,确保保护装置安全、可靠投入运行,以保证工程顺利投产。
2 试验原理(构成)及系统简介本期工程220kV升压站电气系统的共有7串,每串均采用3/2断路器接线,每一串分别由两个边开关和一个中开关组成,河铝I线、河铝II线分别由天河电厂引至本厂220kV升压站,电铝I线至电铝VI线是由本厂220kV升压站引至铝厂。
全站线路保护装置型号为:3 技术标准和规程规范3.1 GB/T 7261—2008《继电保护和安全自动装置基本试验方法》;3.2 GB/T 14285-2006《继电保护和安全自动装置技术规程》;3.3 GB/T 15145-2008《输电线路保护装置通用技术条件》;3.4 GB 50150-2006《电气装置安装工程电气设备交接试验标准》;3.5 DL 5009.1-2002《电力建设安全工作规程(火力发电厂部分)》;3.6 国家电网安监[2009]664号《安全工作规程(变电部分)》;3.7 DL/T 5437-2009《火力发电建设工程启动试运及验收规程》3.8 国家电力公司颁发的《防止电力生产重大事故的二十五项重点要求》国电发〔2000〕589号;3.9 GB/T 19001-2008《质量管理体系要求》;3.10 GB/T 28001-2001《职业健康安全管理体系规范》;3.11 GB/T 24001-2004《环境管理体系要求及使用指南》;3.12 设计院、制造厂有关图纸及技术资料。

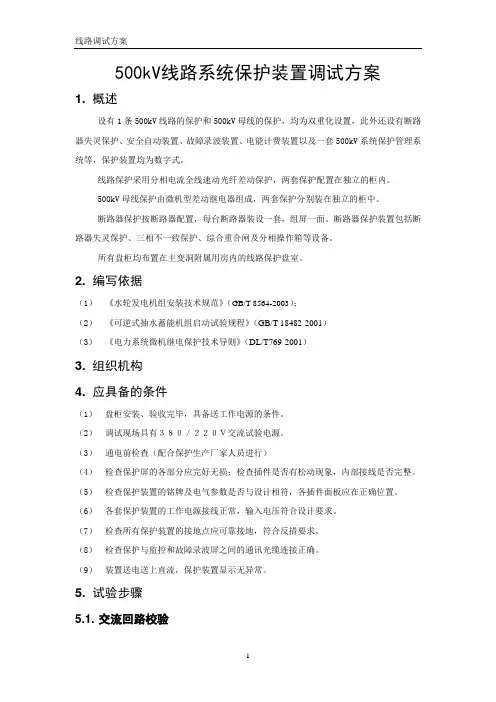

500kV线路系统保护装置调试方案1. 概述设有1条500kV线路的保护和500kV母线的保护,均为双重化设置,此外还设有断路器失灵保护、安全自动装置、故障录波装置、电能计费装置以及一套500kV系统保护管理系统等,保护装置均为数字式。
线路保护采用分相电流全线速动光纤差动保护,两套保护配置在独立的柜内。
500kV母线保护由微机型差动继电器组成,两套保护分别装在独立的柜中。
断路器保护按断路器配置,每台断路器装设一套,组屏一面。
断路器保护装置包括断路器失灵保护、三相不一致保护、综合重合闸及分相操作箱等设备。
所有盘柜均布置在主变洞附属用房内的线路保护盘室。
2. 编写依据(1)《水轮发电机组安装技术规范》(GB/T 8564-2003);(2)《可逆式抽水蓄能机组启动试验规程》(GB/T 18482-2001)(3)《电力系统微机继电保护技术导则》(DL/T769-2001)3. 组织机构4. 应具备的条件(1)盘柜安装、验收完毕,具备送工作电源的条件。
(2)调试现场具有380/220V交流试验电源。
(3)通电前检查(配合保护生产厂家人员进行)(4)检查保护屏的各部分应完好无损;检查插件是否有松动现象,内部接线是否完整。
(5)检查保护装置的铭牌及电气参数是否与设计相符,各插件面板应在正确位置。
(6)各套保护装置的工作电源接线正常,输入电压符合设计要求。
(7)检查所有保护装置的接地点应可靠接地,符合反措要求。
(8)检查保护与监控和故障录波屏之间的通讯光缆连接正确。
(9)装置送电送上直流,保护装置显示无异常。
5. 试验步骤5.1. 交流回路校验进入“保护状态”菜单中“DSP 采样值”子菜单,在保护屏端子上分别加入额定的电压、电流量,在液晶显示屏上显示的采样值应与实际加入量相等,其误差应小于±5%。
5.2. 输入接点检查进入“保护状态”菜单中“开入状态”子菜单,在保护屏上分别进行各接点的模拟导通,在液晶显示屏上显示的开入量状态应有相应改变。
线路保护装置调试应急预案保护装置故障应急预案(试行)1、总则1、1编制目的为提高电站对保护装置故障的应急响应能力,防止和减少保护装置故障造成的损失,建立紧急情况下快速、有效的事故抢险和应急处理机制,最大程度的减轻事故的影响范围,减少事故损失,防止事故扩大,并尽快恢复设备正常运行,保障电气设备安全稳定运行,根据粤水电阿瓦提光伏电站的实际情况制定预案。
1、2适用范围本预案适用于电站发生III级及以上应急响应的保护装置故障应急处置。
2、单位概况2、1资源概况(1)应急力量的组成应急力量由现场运行维护人员、当值值长、管理人员等组成。
2、2危险分析保护装置将直接导致电气不能正常运行,如果不能有效预防或及时有效的控制事故发展,将可能导致重大人身和设备事故,甚至可能导致全厂停电,造成重大损失。
导致保护装置故障的主要危险如下:(1)TA二次回路开路,造成设备损坏。
(2)二次回路短路,造成设备损坏。
(3)保护装置发热,造成设备损坏。
3、应急保障3、1机构与职责保护装置故障应急处置组织机构应包括阿瓦提光伏电站以下部门:当班值长、运行维护人员、站长等。
组长由站长担任,副组长由值长担任,运维人员组建现场应急救援队伍。
(1)组长的应急职责1)负责检查过程中发生故障的原因。
2)在检修现场对保护装置故障情况给予指导与建议。
(2)副组长的应急职责1)负责发生保护装置故障时的应急指挥;2)如果保护装置故障导致机组停运或降负荷,负责向调度汇报有关情况并协商运行方式安排或停电抢修工期。
3)负责指挥运行人员进行发生保护装置故障的设备隔离或停电操作。
4)负责应急结束后向电网调度汇报并根据调度安排指挥恢复运行。
(3)应急救援小组的职责1)负责对保护装置故障运行情况进行监控,发现异常情况时及时汇报当班值长。
2)负责利用现场已有的设施、设备对初起事故进行控制。
3)负责根据值长指挥对发生的保护装置故障进行停电、隔离等操作。
4)负责严密监视设备运行情况,在事故可能危及其他设备、系统前在值长的指挥下停运或隔离该设备、系统。
500kV线路系统保护装置调试方案1.概述设有1条500kV线路的保护和500kV母线的保护,均为双重化设置,此外还设有断路器失灵保护、安全自动装置、故障录波装置、电能计费装置以及一套500kV系统保护管理系统等,保护装置均为数字式。
线路保护采用分相电流全线速动光纤差动保护,两套保护配置在独立的柜内。
500kV母线保护由微机型差动继电器组成,两套保护分别装在独立的柜中。
断路器保护按断路器配置,每台断路器装设一套,组屏一面。
断路器保护装置包括断路器失灵保护、三相不一致保护、综合重合闸及分相操作箱等设备。
所有盘柜均布置在主变洞附属用房内的线路保护盘室。
2.编写依据(1)《水轮发电机组安装技术规范》(GB/T 8564-2003);(2)《可逆式抽水蓄能机组启动试验规程》(GB/T 18482-2001)(3)《电力系统微机继电保护技术导则》(DL/T769-2001)3.组织机构4.应具备的条件(1)盘柜安装、验收完毕,具备送工作电源的条件。
(2)调试现场具有3 8 0 / 2 2 0 V交流试验电源。
(3)通电前检查(配合保护生产厂家人员进行)(4)检查保护屏的各部分应完好无损;检查插件是否有松动现象,内部接线是否完整。
(5)检查保护装置的铭牌及电气参数是否与设计相符,各插件面板应在正确位置。
(6)各套保护装置的工作电源接线正常,输入电压符合设计要求。
(7)检查所有保护装置的接地点应可靠接地,符合反措要求。
(8)检查保护与监控和故障录波屏之间的通讯光缆连接正确。
(9)装置送电送上直流,保护装置显示无异常。
5.试验步骤5.1.交流回路校验进入“保护状态”菜单中“DSP采样值”子菜单,在保护屏端子上分别加入额定的电压、电流量,在液晶显示屏上显示的采样值应与实际加入量相等,其误差应小于±5%。
5.2.输入接点检查进入“保护状态”菜单中“开入状态”子菜单,在保护屏上分别进行各接点的模拟导通,在液晶显示屏上显示的开入量状态应有相应改变。
220kV线路保护对调方案1. 试验目的通过与对侧变电站进行保护对调来检验光纤通道质量以及单装置无法验证的与光线通道相关的保护逻辑。
2. 人员要求继保调试人员两名。
3. 试验仪器继保仪及线包一套,万用表一个,光功率计一个,小一字螺丝刀一把,可联系上对侧并保持通话的电话一部。
4. 试验条件线路保护及相关回路和光纤通道已完善,保护柜有供继保仪取电的220V交流电源。
5. 风险预控测试光功率时防止损坏尾纤及光纤接口,保持光纤接口洁净。
6. 试验步骤主一和主二分别按照一下步骤进行试验。
6.1. 确定极性和变比打电话跟对侧确定差动CT极性和变比,极性取向必需是相对的,一般都以母线流向线路为正取差动CT极性。
6.2. 测试光功率打电话跟对侧协调好测试光发送功率和光接收功率的时间,避免重叠,然后分别测试并交换数据;查看并记录保护通道状态参数,如纵联码和通道延时等。
6.3. 采样和投退保护两侧轮流就电流分别对两个通道进行采样,并交换数据;两侧分别在开入量菜单查看并核对对侧的保护投退状态。
6.4. 差动允许式逻辑校验两侧分别按照以下步骤对两个通道进行试验。
6.4.1本侧合位对侧分位:本侧做纵联保护动作,本侧保护动作出口,对侧保护不动。
6.4.2本侧分位对侧合位:对侧做纵联保护动作,对侧保护动作出口,本侧保护不动。
6.4.3本侧合位对侧合位:本侧做纵联保护动作,对侧保护动作出口,本侧保护动作出口。
对侧做纵联保护动作,对侧保护动作出口,本侧保护动作出口。
6.4.4本侧“远跳受本侧控制”置“1”时:对侧发远跳令(短接点),本侧收远跳令,当本侧保护起动时,本侧保护动作出口。
(无视对侧)6.4.5对侧“远跳受本侧控制”置“1”时:本侧发远跳令(短接点),对侧收远跳令,当侧保护起动时,对侧保护动作出口。
(无视本侧)6.4.6本侧“远跳受本侧控制”置“0”时:对侧发远跳令(短接点),本侧收远跳令,本侧保护直接动作出口。
(无视对侧)6.4.7对侧“远跳受本侧控制”置“0”时:本侧发远跳令(短接点),对侧收远跳令,对侧保护直接动作出口。
配电工程调试及试运行方案一、前言配电系统是供给电气设备的电源,保证电力设备安全运行的关键系统之一。
为了确保配电系统的安全性、可靠性和稳定性,必须进行严格的调试及试运行。
本文将以某配电工程为例,详细介绍配电工程的调试及试运行方案。
二、调试方案1. 装置检查a. 需检查备用、主用开关、主变功率开关、电压、频率调节器工作状态,确保主变、开关和调节器无损坏。
b. 检查电压和电流互感器的极性符号是否正确,确保互感器连接正确,不接反。
c. 检查主控室设备情况,包括继电保护装置、控制系统、告警系统、通信系统、传感器、示数表及录波记录等设备是否正常运行。
d. 对各配电柜的继电保护系统、水平参数设置进行检查验收。
e. 对采用自动化装置或监控系统的电气设备和线路进行检查,确保其正常工作。
2. 连接测试a. 进行电气设备的接线测试。
测试电气设备的位置符合图纸要求、接线符合图纸要求、控制信号和电源信号连接正确等。
b. 对柜架及设备、设备及设备、设备及线路等接线进行一次接地测试。
3. 继电保护及控制设备的调试a. 对配电设备的继电保护进行检查、试验、校验,检查继电保护动作情况、动作时刻、动作次数、瞬时动作值、二次设备的接线状态等。
b. 检查继电保护设备是否按照设备专业技术标准要求设置,并对保护设备进行5%二次电流测试。
4. 功能测试a. 对进线柜、配电柜和柱上屋头柜等进行功能测试,包括手动测试和自动测试。
b. 对停电自投保护进行测试,测试跳闸时刻、电源辅助动时辅助动时刻和时间,保护保护动作过程和故障跳闸情况等。
c. 对自耦变压器的温度保护进行试验,检查动器的动作时刻或温度、自耦变压器温度保护动作温度和验证其可靠性。
5. 动态试验a. 对远动装置、自投装置及保护跳闸的动作进行验证,检查保护的动作过程和故障情况。
b. 对变电站全自动化装置进行测试,检查监控和控制装置是否正常工作。
c. 对逆变器、UPS、蓄电池等电能质量静态设备进行作动试验,测试其性能与稳定性。
线路保护方法和技巧主要包括以下几点:
1. 选择合适的电线和电缆:根据用电设备的功率和电压需求,选择合适规格的电线和电缆,确保电路安全。
2. 安装断路器和熔断器:断路器和熔断器可以在电路过载或短路时自动切断电路,保护线路和设备安全。
3. 使用漏电保护器:漏电保护器可以在设备漏电时自动切断电路,防止触电事故的发生。
4. 安装电涌保护器:电涌保护器可以防止雷电或电压波动对设备造成的损坏。
5. 保持线路干燥和清洁:避免线路接触水源和灰尘,防止线路短路和腐蚀。
6. 定期检查和维护:定期检查线路的绝缘性能、连接点的紧固程度以及设备的工作状态,及时发现和排除安全隐患。
7. 避免线路过载:避免同时使用过多的大功率设备,防止线路过载。
8. 正确接地:确保设备和线路的正确接地,防止触电和设备损坏。
9. 使用阻燃材料:在装修和布置线路时,尽量使用阻燃材料,防止火灾的发生。
10. 教育和提醒用户:对用户进行用电安全教育,提醒用户正确使用设备和注意用电安全。
电力工程系统调试方案一、调试方案的概述随着电力系统的发展和应用,为了确保系统稳定运行、有效管理和保证系统的安全,对电力工程系统进行调试是至关重要的。
电力工程系统的调试方案可以将系统分为不同的部分,例如电力输配电系统、变电站、发电机组等,然后针对不同的部分进行逐个调试。
本方案将重点围绕电力输配电系统的调试展开,并结合变电站、发电机组等部分的调试工作,以确保整个系统的正常运行。
二、调试步骤1. 调试前的准备工作在进行电力工程系统调试前,需要进行充分的准备工作,包括:制定详细的调试计划和方案、准备好必要的调试设备和工具、对每个调试部分进行全面的检查和测试、进行调试人员的培训等。
2. 系统设备检查和测试首先,对整个电力工程系统的设备进行全面的检查和测试,包括继电保护装置、开关设备、变压器、发电机组、电缆线路等。
确保系统设备的正常运行和性能符合要求。
3. 输电线路的调试针对输电线路的调试,需要进行电压和电流的测量和调整,以保证线路的电力传输能力和稳定性。
同时,还需要对输电线路的绝缘电阻、接地系统等进行检测与测试。
4. 变电站的调试对变电站的调试需要进行比较详细的步骤,包括变电站设备的联调测试、变电站的投运试验、变电站的一次和二次回路调试、变电站保护装置的调试等。
5. 发电机组的调试发电机组的调试工作包括机组的运行试验、机组的负载试验、机组的功率和频率调节试验等,以确保发电机组的正常运行和稳定性。
6. 系统整体的调试在各个部分的调试工作完成后,需要对整个系统进行整体的调试,检验各部分设备是否协调配合、各部分设备是否正常工作,通过整体调试来确认整个电力工程系统的正常运行。
7. 调试结果的记录和总结在完成电力工程系统的调试后,需要对调试结果进行记录和总结,包括每个部分的调试情况、各部分设备的运行参数、调试过程中发现的问题和解决方法等。
三、调试过程中需要注意的问题1. 安全第一在进行电力工程系统的调试时,必须确保安全第一,严格遵守相关的安全操作规程和标准,确保人员和设备的安全。
工程施工方案审批单包头供电局2016年主网技改-4高新变500kV线路保护更换工程施工方案审批单批准:生产副总审核:生产处审核:运行单位审核:检修(维护)单位审核:监理单位审核:施工单位批准:施工单位审核:施工方案编制:包头供电局2016年主网技改-4工程高新变500kV线路保护屏更换施工方案(修试一处)内蒙古电力建设集团有限责任公司包头供电局生产处2016年主网技改、配网行动计划施工建设工程项目部2017年8月23 日1.编制和试验依据:1.1包头供电局2016年主网技改工程设计图纸:1.2 设备制造厂家的产品技术说明、资料等文件1.3 GB/T 14285-2006《继电保护和安全自动装置技术规程》1.4 DL/T587-2007《微机继电保护装置运行管理规程》1.5 DL/T995-2006《继电保护和电网安全自动装置检验规程》1.6 DL/T 559-2007《220--750kV电网继电保护装置运行整定规程》1.7 《国家电网公司电力安全工作规程》(变电部分)1.8 《继电保护及电网安全自动装置反事故措施》1.9 《国家电网公司十八项电网重大反事故措施》1.10 华北电网调(2006)30号《华北电网继电保护基建工程验收规范》1.11 国家和电力行业的有关标准及规范2.工程概况高新变500kV线路保护屏屏更换项目共更换500kV线路保护屏4面。
500kV 响高I、II回各1面线路保护屏,500kV华新I、II回各1面线路保护屏。
3. 工作计划时间、工作内容:3.1计划工作时间:2017年09月07日——2017年12月31日3.2工作内容将500kV响高I、II回原L90型线路保护整屏更换,更换后的保护柜含:RCS-931AMV纵联电流差动保护装置1台,RCS-925A保护装置1台,新更换的保护柜仍放在原有屏位上。
将500kV华新I、II回原L90型线路保护整屏更换,更换后的保护柜含:CSC-103A纵联电流差动保护装置1台,CSC-125保护装置1台,新更换的保护柜仍放在原有屏位上。
3.2工作步骤1)原保护屏拆除,更换的电缆敷设2)安装新保护屏3) 二次接线,回路检查4)保护调试、传动验收、综合自动化对点、投入运行。
4. 组织机构为了保证更换工程各项施工工作能够顺利进行,协调好与建设单位、运行单位及各有关单位的关系,组织安排本单位的施工力量,在规定的工期内圆满的完成施工任务,特成立以下施工组织机构:项目经理:孙彪项目总工:王欣技术负责人:王欣技术员:李雪飞赵旭任利辉安全员:陈兵刘欢赵占博5.施工方案5.1 500kV华新I线线路保护更换方案(工期:2天)1)500kV华新I线线路停电,华新I线5011、5012断路器转检修。
断开华新I 线线路保护装置电源,断路器控制电源,测控装置电源,再从直流屏将空开断开。
2)拆除电压时认真核对相应端子,先从电压转接屏打开用绝缘胶布包好,再拆除保护屏处,防止保护电压失压,短路、接地。
3)拆除时间同步系统屏GPS对时回路,用绝缘胶布包好。
4)拆除打印机交流电源,如果交流电源不能断电,要先把保护屏相邻屏做一临时环线,新屏接入后再把临时环线拆除。
5)以上工作做好后,再拆以下回路,并每拆一芯电缆都及时用绝缘胶布包好,并做详细的文字标注及记录。
永久不用的电缆和线芯要两端同时拆除,防止以后产生寄生回路。
拆除至断路器保护柜跳闸回路;拆除至线路测控屏的信号回路、电压回路:拆除至断路器端子箱的电流回路;拆除至直流屏的电源回路;拆除至故障录波器的信号回路;6)拆除时每拆一芯电缆都及时用绝缘胶布包好,并做详细的文字标注及记录。
做好二次安全措施票。
7)电缆拆完后,将所有顺放到屏下,注意不能将线芯的绝缘皮划破,线芯标号弄掉。
8)拆除旧线路保护屏,使用翘棍、凿、锤子拆除保护屏时,尽量减小震动,注意施工方法,防止震动造成运行中保护装置误动。
如需动用火焊时须办理动火工作票,并由专人监护并准备好灭火器,工作完毕后认真检查。
9)2M光缆敷设、熔接。
熔接时按通信专业人员指定位置熔接,防止误碰运行光缆。
10)线路保护屏二次接线、回路检查、绝缘测试。
11)装置上电,保护调试、综合自动化对点,传动验收。
保护装置进行整组传动断路器试验时,应经运行人员许可,其次要与检修人员相互配合进行。
传动的项目有:通道对调,失灵回路,保护动作跳闸。
12)整组传动验收完成后在二次回路上没有进行任何工作,恢复接入电压回路和失灵回路及失灵压板。
13)核对定值,恢复线路运行,新线路保护屏投入运行,检查保护应无异常现象。
5.2 500kV华新II线线路保护更换方案(工期:2天)1)500kV华新II线线路停电,华新II线5022、5023断路器转检修。
断开华新II线线路保护装置电源,断路器控制电源,测控装置电源,再从直流屏将空开断开。
2)拆除电压时认真核对相应端子,先从电压转接屏打开用绝缘胶布包好,再拆除保护屏处,防止保护电压失压,短路、接地。
3)拆除时间同步系统屏GPS对时回路,用绝缘胶布包好。
4)拆除打印机交流电源,如果交流电源不能断电,要先把保护屏相邻屏做一临时环线,新屏接入后再把临时环线拆除。
5)以上工作做好后,再拆以下回路,并每拆一芯电缆都及时用绝缘胶布包好,并做详细的文字标注及记录。
永久不用的电缆和线芯要两端同时拆除,防止以后产生寄生回路。
拆除至断路器保护柜跳闸回路;拆除至线路测控屏的信号回路、电压回路:拆除至断路器端子箱的电流回路;拆除至直流屏的电源回路;拆除至故障录波器的信号回路;6)拆除时每拆一芯电缆都及时用绝缘胶布包好,并做详细的文字标注及记录。
做好二次安全措施票。
7)电缆拆完后,将所有顺放到屏下,注意不能将线芯的绝缘皮划破,线芯标号弄掉。
8)拆除旧线路保护屏,使用翘棍、凿、锤子拆除保护屏时,尽量减小震动,注意施工方法,防止震动造成运行中保护装置误动。
如需动用火焊时须办理动火工作票,并由专人监护并准备好灭火器,工作完毕后认真检查。
9)2M光缆敷设、熔接。
熔接时按通信专业人员指定位置熔接,防止误碰运行光缆。
10)线路保护屏二次接线、回路检查、绝缘测试。
11)装置上电,保护调试、综合自动化对点,传动验收。
保护装置进行整组传动断路器试验时,应经运行人员许可,其次要与检修人员相互配合进行。
传动的项目有:通道对调,失灵回路,保护动作跳闸。
12)整组传动验收完成后在二次回路上没有进行任何工作,恢复接入电压回路和失灵回路及失灵压板。
13)核对定值,恢复线路运行,新线路保护屏投入运行,检查保护应无异常现象。
5.3 500kV响高I线线路保护更换方案(工期:2天)1)500kV响高I线线路停电,响高I线5032、5033断路器转检修。
断开响高I 线线路保护装置电源,断路器控制电源,测控装置电源,再从直流屏将空开断开。
2)拆除电压时认真核对相应端子,先从电压转接屏打开用绝缘胶布包好,再拆除保护屏处,防止保护电压失压,短路、接地。
3)拆除时间同步系统屏GPS对时回路,用绝缘胶布包好。
4)拆除打印机交流电源,如果交流电源不能断电,要先把保护屏相邻屏做一临时环线,新屏接入后再把临时环线拆除。
5)以上工作做好后,再拆以下回路,并每拆一芯电缆都及时用绝缘胶布包好,并做详细的文字标注及记录。
永久不用的电缆和线芯要两端同时拆除,防止以后产生寄生回路。
拆除至断路器保护柜跳闸回路;拆除至线路测控屏的信号回路、电压回路:拆除至断路器端子箱的电流回路;拆除至直流屏的电源回路;拆除至故障录波器的信号回路;6)拆除时每拆一芯电缆都及时用绝缘胶布包好,并做详细的文字标注及记录。
做好二次安全措施票。
7)电缆拆完后,将所有顺放到屏下,注意不能将线芯的绝缘皮划破,线芯标号弄掉。
8)拆除旧线路保护屏,使用翘棍、凿、锤子拆除保护屏时,尽量减小震动,注意施工方法,防止震动造成运行中保护装置误动。
如需动用火焊时须办理动火工作票,并由专人监护并准备好灭火器,工作完毕后认真检查。
9)安装光电转换接口装置,2M光缆敷设、熔接。
熔接时按通信专业人员指定位置熔接,防止误碰运行光缆。
10)线路保护屏二次接线、回路检查、绝缘测试。
11)装置上电,保护调试、综合自动化对点,传动验收。
保护装置进行整组传动断路器试验时,应经运行人员许可,其次要与检修人员相互配合进行。
传动的项目有:通道对调,失灵回路,保护动作跳闸。
12)整组传动验收完成后在二次回路上没有进行任何工作,恢复接入电压回路和失灵回路及失灵压板。
13)核对定值,恢复线路运行,新线路保护屏投入运行,检查保护应无异常现象。
5.4 500kV响高II线线路保护更换方案(工期:2天)1)500kV响高II线线路停电,响高II线5042、5043断路器转检修。
断开响高II线线路保护装置电源,断路器控制电源,测控装置电源,再从直流屏将空开断开。
2)拆除电压时认真核对相应端子,先从电压转接屏打开用绝缘胶布包好,再拆除保护屏处,防止保护电压失压,短路、接地。
3)拆除时间同步系统屏GPS对时回路,用绝缘胶布包好。
4)拆除打印机交流电源,如果交流电源不能断电,要先把保护屏相邻屏做一临时环线,新屏接入后再把临时环线拆除。
5)以上工作做好后,再拆以下回路,并每拆一芯电缆都及时用绝缘胶布包好,并做详细的文字标注及记录。
永久不用的电缆和线芯要两端同时拆除,防止以后产生寄生回路。
拆除至断路器保护柜跳闸回路;拆除至线路测控屏的信号回路、电压回路:拆除至断路器端子箱的电流回路;拆除至直流屏的电源回路;拆除至故障录波器的信号回路;6)拆除时每拆一芯电缆都及时用绝缘胶布包好,并做详细的文字标注及记录。
做好二次安全措施票。
7)电缆拆完后,将所有顺放到屏下,注意不能将线芯的绝缘皮划破,线芯标号弄掉。
8)拆除旧线路保护屏,使用翘棍、凿、锤子拆除保护屏时,尽量减小震动,注意施工方法,防止震动造成运行中保护装置误动。
如需动用火焊时须办理动火工作票,并由专人监护并准备好灭火器,工作完毕后认真检查。
9)安装光电转换接口装置,2M光缆敷设、熔接。
熔接时按通信专业人员指定位置熔接,防止误碰运行光缆。
10)线路保护屏二次接线、回路检查、绝缘测试。
11)装置上电,保护调试、综合自动化对点,传动验收。
保护装置进行整组传动断路器试验时,应经运行人员许可,其次要与检修人员相互配合进行。
传动的项目有:通道对调,失灵回路,保护动作跳闸。
12)整组传动验收完成后在二次回路上没有进行任何工作,恢复接入电压回路和失灵回路及失灵压板。
13)核对定值,恢复线路运行,新线路保护屏投入运行,检查保护应无异常现象。
6.安全措施6.1安全保证措施6.1.1工作负责人在开工前应召开班前会,对工作班成员进行安全交底,明确工作范围和危险点,如未对工作班成员进行技术交底,工作班成员不得进行工作。
