巨人通力30K调试资料可打印共64页文档

巨人通力电梯调试资料E1故障历史记录显示最近的故障情况E2清除故障记录重置故障记录，清除内存菜单子菜单功能注d驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认侄)必备11主楼层选择主楼层(1)楼层号12控制方式集选方式选择：1=SBC单按钮控制：2=DC下集选：3=FC 全集选：4=PB按钮控制门系统110开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)111重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位0.1秒(1—99)112激活ADO激活提前开门功能0=关闭：1=激活113强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD114强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)115新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位0。

1秒。

0=无该功能(0-99)116光眼延时设置光眼被挡到重新关门的时间(0-99)20单位0。

1秒。

=无该功能(0-99)117光眼正常快速关门设置光眼正常后快速关门0=无1=有118禁止同时开门A门和B门的开门及同时开门功能1=A门优先;2=B 门优先3=同时119对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门120门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响121延长开门时间LCECOS的输入XC(34：E)的类型0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);122DOP类型选择DOP类型0=none;1=DOP CS泊梯130泊梯楼层如1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0，0=0FF，nn=楼层号131泊梯时开门泊梯时A门与B门的开关情况0=关，1=A门优先，2=B 门优先，3=AB门同时开132泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒133泊梯模式选择单台或群组泊梯0=关，1=单梯，2=群组泊梯134自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能0=关，nn=指定楼层135自动返回特定楼层(ADF)功能将电梯开往此楼层0=回主楼层，nn=指定楼层内指140允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，1=开，141错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关，1=开142内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开143忽略新外呼为响应运时的外呼而忽略新外呼0=关，1=开144司机模式选择0：标准1：ATS HK/ 2：ATS CS145锁的类型(楼层进出控制)指定LCEOPT的锁输入信号-锁-的用法0=关，1：锁内选，2：锁外呼，3：锁内选和外呼146优先下呼1。

运通系列电梯调试作业指导目录一．调试流程图 --------—2 二．调试操作说明 ---——---—3 1．控制系统框图 -—-—-—---42．控制系统用户界面的操作流程——---—-——5-163．驱动部分——-—--———16-234．运行准备-—————----——---235.慢车运行 -——--——- 23-256.快车调试——-—---—25-287．门机调整 --—-————28—338。

平衡系数测定—--—————33-349．超载设定———--—--34—3510.功能检测——-----—35附录1 :LCECPU参数表——————-—35-67附录2：LCECPU故障代码 ---——-——67—77附录3:SIEI变频器参数设定说明 --—-——--77—81附录4：SIEI变频器故障代码 -—-—-—-—81-83附录5：门机参数及故障代码 ---——-—83—88附录6 ：调试报告 -—---——89-961．控制系统框图：下图表是运通产品的电气系统的结构.它由许多pc板组成，2．控制系统用户界面的操作流程2.1 CPU用户界面的按钮2。

1。

1用户界面的按钮按钮和显示屏1.功能模式键2.功能模式的显示窗口3.楼层(轿厢位置）窗口4.新楼层(目标楼层）窗口5.增加数值/楼层键6.选择数值/接受键7.上召键8.内召键9.限速器测试(不使用）10.子菜单窗口11.数值（调整值）窗口12.减小数值/楼层键13.下召键14.缓冲测试功能模式功能模式显示用户界面未被激活无显示错误标志E（故障菜单)驱动设备错误 d电梯参数 1楼层标志 3显示和测试 4调试 5DRV参数 6电梯参数7外部群组参数82。

2.1LCE™用户界面的LEDs和按钮LEDsLCECPU板有绿色、红色和黄色的LEDs.他们的意义如下:绿色指正常操作电梯。

绿色的LEDs要一直打开红色指系统故障。

该状态需要工程师来处理黄色指操作模式.LEDs根据状态可以发光和不放光注意:中间列从"SPEED 〉0，1 M/S”到 "SAFETY INPUT"的LEDs也表示启动时序。

E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录，清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值)必备1-1 主楼层选择主楼层(1)楼层号1-2 控制方式集选方式选择：1=SBC 单按钮控制：2=DC 下集选：3=FC 全集选：4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)1-11 重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位0.1 秒(1—99)1-12 激活ADO 激活提前开门功能0=关闭：1=激活1-13 强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)1-15 新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位0.1 秒。

0=无该功能(0-99)1-16 光眼延时设置光眼被挡到重新关门的时间(0-99)20 单位0.1 秒。

0=无该功能(0-99)1-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有1-18 禁止同时开门A 门和B 门的开门及同时开门功能1=A 门优先;2=B门优先3=同时1-19 对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响1-21 延长开门时间LCECOS 的输入XC(34：E)的类型0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);1-22 DOP 类型选择DOP 类型0=none;1=DOP CS泊梯1-30 泊梯楼层如1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0，0=0FF，nn=楼层号1-31 泊梯时开门泊梯时A 门与B 门的开关情况0=关，1=A 门优先，2=B门优先，3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒1-33 泊梯模式选择单台或群组泊梯0=关，1=单梯，2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能0=关，nn=指定楼层1-35 自动返回特定楼层(ADF)功能将电梯开往此楼层0=回主楼层，nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，1=开，1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关，1=开1-42 内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼0=关，1=开1-44 司机模式选择0：标准1：ATS HK/ 2：ATS CS1-45 锁的类型(楼层进出控制)指定LCEOPT 的锁输入信号-锁-的用法0=关，1：锁内选，2：锁外呼，3：锁内选和外呼1-46 优先下呼1。

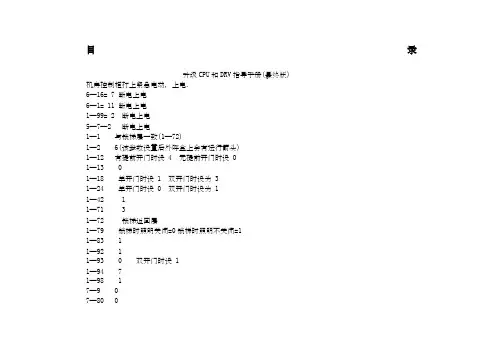

目录升级CPU和DRV指导手册(最终版)机房控制柜打上紧急电动, 上电.6—16= 7 断电上电6—1= 11 断电上电1—99= 2 断电上电5—7—2 断电上电1—1 与锁梯层一致(1—72)1—2 6(该参数设置后外呼盒上会有运行箭头)1—12 有提前开门时设 4 无提前开门时设 01—13 01—18 单开门时设 1 双开门时设为 31—24 单开门时设 0 双开门时设为 1 1—42 11—71 31—72 锁梯返回层1—79锁梯时照明关闭=0锁梯时照明不关闭=11—83 11—92 11—930 双开门时设 11—9471—98 17—907—8007—8107—84显示当前位置 1显示下一位置 17—97 1 (锁梯时电梯返回锁梯层关门后外召显示关闭)6—1 116—2 16—26 1.56—28 1.76—34 1.7 (短层时可以小一些)6—60 01—30 基站层锁梯返回层1—32 反基站延时1—33 反基站功能选择1—44 司机功能1—60消防反回曾层1—6111 区域码1—62 1 消防功能选择1—50 为电梯号一号梯为1二号梯为2一类推1—56 为电梯台数1—41 Submenu 1为放到乱功能设为1Submenu2为消号功能设为11用户界面的操作手册 21.1 CPU用户界面的按钮 21.1.1用户界面的按钮 21.1.2 LCE™用户界面的LEDs和按钮71.2变频器用户界面141.2.1面板操作说明142. 慢车运行前需做步骤162.1 修改CPU参数162.2 设置变频器162.2.1同步曳引机162.2.2异步曳引机203.快车调试243.1 DRV抱闸延时调整243.2轿顶检修箱内CCBS拨码开关位置调整243.3 井道自学习243.4 减速距离学习253.5 显示程序设置253.6 减速距离学习25 附录1:参数表28 附录2:OPT拨码开关位置表60 附录3：选项功能缩写62 1用户界面的操作手册1.1 CPU用户界面的按钮1.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示下例描述了召梯的步骤。

运通系列电梯调试作业指导目录一．调试流程图 --------—2 二．调试操作说明 ---——---—3 1．控制系统框图 -—-—-—---42．控制系统用户界面的操作流程——---—-——5-163．驱动部分——-—--———16-234．运行准备-—————----——---235.慢车运行 -——--——- 23-256.快车调试——-—---—25-287．门机调整 --—-————28—338。

平衡系数测定—--—————33-349．超载设定———--—--34—3510.功能检测——-----—35附录1 :LCECPU参数表——————-—35-67附录2：LCECPU故障代码 ---——-——67—77附录3:SIEI变频器参数设定说明 --—-——--77—81附录4：SIEI变频器故障代码 -—-—-—-—81-83附录5：门机参数及故障代码 ---——-—83—88附录6 ：调试报告 -—---——89-961．控制系统框图：下图表是运通产品的电气系统的结构.它由许多pc板组成，2．控制系统用户界面的操作流程2.1 CPU用户界面的按钮2。

1。

1用户界面的按钮按钮和显示屏1.功能模式键2.功能模式的显示窗口3.楼层(轿厢位置）窗口4.新楼层(目标楼层）窗口5.增加数值/楼层键6.选择数值/接受键7.上召键8.内召键9.限速器测试(不使用）10.子菜单窗口11.数值（调整值）窗口12.减小数值/楼层键13.下召键14.缓冲测试功能模式功能模式显示用户界面未被激活无显示错误标志E（故障菜单)驱动设备错误 d电梯参数 1楼层标志 3显示和测试 4调试 5DRV参数 6电梯参数7外部群组参数82。

2.1LCE™用户界面的LEDs和按钮LEDsLCECPU板有绿色、红色和黄色的LEDs.他们的意义如下:绿色指正常操作电梯。

绿色的LEDs要一直打开红色指系统故障。

该状态需要工程师来处理黄色指操作模式.LEDs根据状态可以发光和不放光注意:中间列从"SPEED 〉0，1 M/S”到 "SAFETY INPUT"的LEDs也表示启动时序。

巨人通力电梯调试要点集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设01—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2， 3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加1 1—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为0 6—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

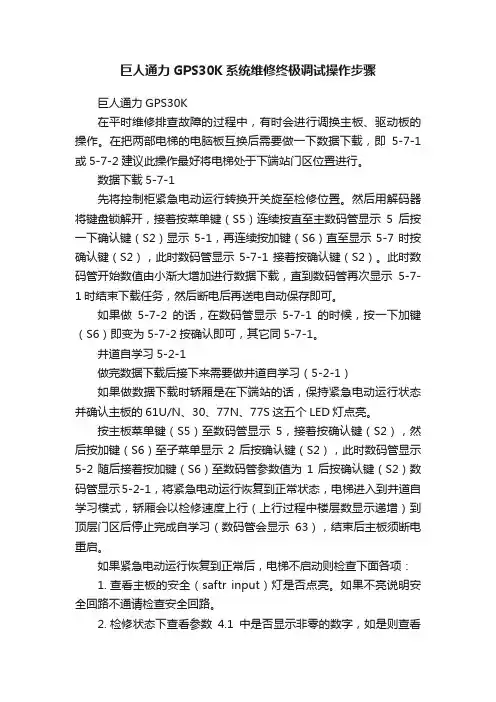

巨人通力GPS30K系统维修终极调试操作步骤巨人通力GPS30K在平时维修排查故障的过程中，有时会进行调换主板、驱动板的操作。

在把两部电梯的电脑板互换后需要做一下数据下载，即5-7-1或5-7-2建议此操作最好将电梯处于下端站门区位置进行。

数据下载5-7-1先将控制柜紧急电动运行转换开关旋至检修位置。

然后用解码器将键盘锁解开，接着按菜单键（S5）连续按直至主数码管显示5后按一下确认键（S2）显示5-1，再连续按加键（S6）直至显示5-7时按确认键（S2），此时数码管显示5-7-1接着按确认键（S2）。

此时数码管开始数值由小渐大增加进行数据下载，直到数码管再次显示5-7-1时结束下载任务，然后断电后再送电自动保存即可。

如果做5-7-2的话，在数码管显示5-7-1的时候，按一下加键（S6）即变为5-7-2按确认即可，其它同5-7-1。

井道自学习5-2-1做完数据下载后接下来需要做井道自学习（5-2-1）如果做数据下载时轿厢是在下端站的话，保持紧急电动运行状态并确认主板的61U/N、30、77N、77S这五个LED灯点亮。

按主板菜单键（S5）至数码管显示5，接着按确认键（S2），然后按加键（S6）至子菜单显示2后按确认键（S2），此时数码管显示5-2随后接着按加键（S6）至数码管参数值为1后按确认键（S2）数码管显示5-2-1，将紧急电动运行恢复到正常状态，电梯进入到井道自学习模式，轿厢会以检修速度上行（上行过程中楼层数显示递增）到顶层门区后停止完成自学习（数码管会显示63），结束后主板须断电重启。

如果紧急电动运行恢复到正常后，电梯不启动则检查下面各项：1.查看主板的安全（saftr input）灯是否点亮。

如果不亮说明安全回路不通请检查安全回路。

2.检修状态下查看参数4.1中是否显示非零的数字，如是则查看对应模式信号的状态是否发生变化（菜单4.1模式见文后附图1）。

3.检查厅轿门信号回路。

确认光幕工作正常（观察主板上的光幕LED灯PHOTOCELL是否为熄灭状态）如果点亮则检查光幕信号回路反馈。

巨人通力电梯调试资料E1故障历史记录显示最近的故障情况E2清除故障记录重置故障记录，清除内存菜单子菜单功能注d驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认侄)必备11主楼层选择主楼层(1)楼层号12控制方式集选方式选择：1=SBC单按钮控制：2=DC下集选：3=FC全集选：4=PB按钮控制门系统 110开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)111重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位 0.1秒(1—99)112激活ADO激活提前开门功能0=关闭：1=激活113强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD114强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)115新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位 0。

1秒。

0=无该功能(0-99)116光眼延时设置光眼被挡到重新关门的时间(0-99)20单位 0。

1秒。

=无该功能(0-99)117光眼正常快速关门设置光眼正常后快速关门0=无1=有118禁止同时开门A门和B门的开门及同时开门功能1=A门优先;2=B门优先3=同时119对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门120门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响121延长开门时间LCECOS的输入XC(34：E)的类型0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);122DOP类型选择DOP类型0=none;1=DOP CS泊梯130泊梯楼层如1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0，0=0FF，nn=楼层号131泊梯时开门泊梯时A门与B门的开关情况0=关，1=A门优先，2=B 门优先，3=AB门同时开132泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒133泊梯模式选择单台或群组泊梯0=关，1=单梯，2=群组泊梯134自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能0=关，nn=指定楼层135自动返回特定楼层(ADF)功能将电梯开往此楼层0=回主楼层，nn=指定楼层内指140允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，1=开，141错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关，1=开142内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开143忽略新外呼为响应运时的外呼而忽略新外呼0=关，1=开144司机模式选择0：标准 1：ATS HK/ 2：ATS CS145锁的类型(楼层进出控制)指定LCEOPT的锁输入信号-锁-的用法0=关，1：锁内选，2：锁外呼，3：锁内选和外呼146优先下呼1。
