巨人通力GPS33E电气系统调试资料 - 2015修改(1)

一. 主要部件控制器管理所有的电梯组件之间的通信，比如轿厢电气设备，井道电气设备，电机和驱动系统。

二电气化部件在下面的图表里，你可以看到运通产品的电气系统的结构。

它由许多pc板组成，三. 控制柜3.1 GPS20K,GP20K,GO20K控制柜排布1. LCEDRV驱动模块2. LCECPU主控制器3. LCECAN群控控制模块4. LCEKNX电梯运行模块5. LCEADO安全回路模块6. LCEOPT控制功能板7. LCEGTW群控控制模块8. LCEREC电源模块9. 变压器10. LCEBRK制动器控制模块11. 变压器12.相序保护器13. 空气开关14. 变频器15. 接触器16. 接触器17. 滤波器18. 线排19. 接地排3.2 GPN20K,GON20K控制柜排布1. 接触器2. 滤波器1. 接触器2. 滤波器3. 变频器4. 监视窗5. 三脚插座6. 保险丝7. 相序8. 主断路器9. 漏电断路器10. LCEDRV驱动板11. LCECPU主控制板12. LCE230/LCEADO安全回路板13. 变压器14. LCEBRK抱闸模块15. 继电器16. 线排17. 行程开关18. 松闸扳手19. 按钮控制面板20. LCEREC电源板21. LCEOPT功能板22. LCEGTW板3.3 安全回路1.GPS20K,GP20K,GO20K安全回路图2.无机房安全回路图四用户界面的操作手册4.1 CPU用户界面的按钮4.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示如何通过用户界面召梯下例描述了召梯的步骤。

在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变"door open time"参数的步骤。

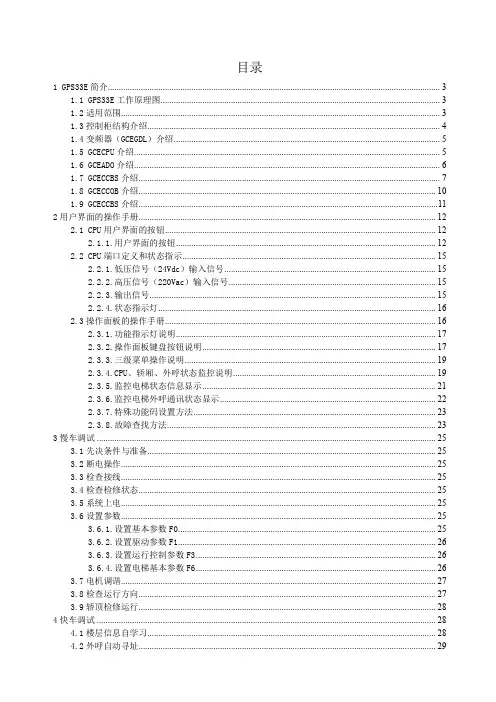

目录1 GPS33E简介 (3)1.1 GPS33E工作原理图 (3)1.2适用范围 (3)1.3控制柜结构介绍 (4)1.4变频器（GCEGDL）介绍 (5)1.5 GCECPU介绍 (5)1.6 GCEADO介绍 (6)1.7 GCECCBS介绍 (7)1.8 GCECCOB介绍 (10)1.9 GCECCBS介绍 (11)2用户界面的操作手册 (12)2.1 CPU用户界面的按钮 (12)2.1.1.用户界面的按钮 (12)2.2 CPU端口定义和状态指示 (15)2.2.1.低压信号（24Vdc）输入信号 (15)2.2.2.高压信号（220Vac）输入信号 (15)2.2.3.输出信号 (15)2.2.4.状态指示灯 (16)2.3操作面板的操作手册 (16)2.3.1.功能指示灯说明 (17)2.3.2.操作面板键盘按钮说明 (17)2.3.3.三级菜单操作说明 (19)2.3.4.CPU、轿厢、外呼状态监控说明 (19)2.3.5.监控电梯状态信息显示 (21)2.3.6.监控电梯外呼通讯状态显示 (22)2.3.7.特殊功能码设置方法 (23)2.3.8.故障查找方法 (23)3慢车调试 (25)3.1先决条件与准备 (25)3.2断电操作 (25)3.3检查接线 (25)3.4检查检修状态 (25)3.5系统上电 (25)3.6设置参数 (25)3.6.1.设置基本参数F0 (25)3.6.2.设置驱动参数F1 (26)3.6.3.设置运行控制参数F3 (26)3.6.4.设置电梯基本参数F6 (26)3.7电机调谐 (27)3.8检查运行方向 (27)3.9轿顶检修运行 (28)4快车调试 (28)4.1楼层信息自学习 (28)4.2外呼自动寻址 (29)4.3称重自学习 (29)4.4监控运行电流 (29)4.5平层精度调整 (29)4.6舒适感调整 (29)4.7检查安全装置 (31)GPS33E调试介绍1 GPS33E简介1.1 GPS33E工作原理图1.2适用范围名称备注控制系统、驱动系统一体化控制系统通讯方式串行通讯（轿厢通讯、外呼通讯、并联、监控）载重 1.0m/s，1.6m/s，1.75m/s速度800kg，1000kg最高楼层数40运行方式单梯，并联1.3控制柜结构介绍PCB板：GCECPU、GCEADO变频器：GDL电源：变压器、开关电源、制动电源1.4变频器（GCEGDL）介绍标号名称说明R、S、T 三相电源输入端子交流三相电源输入端子+、- 直流母线正负端子直流母线+、PB(P) 制动电阻连接端子控制器制动电阻连接端子；U、V、W 控制器输出驱动端子连接三相电动机接地端子接地端子1.5 GCECPU介绍指示灯功能说明：标号端子名称功能说明标号 端子名称 功能说明CAN1 CAN1通讯指示灯 主控板与轿顶板通讯正常时闪亮（绿色）CAN2 CAN2通讯指示灯 并联/群控通讯上时常亮（绿色），并联群控运行正常时闪亮 MOD1 MODBUS1通讯指示灯 主控板与外招板通讯正常时闪亮（绿色）MOD2 MODBUS2通讯指示灯 表示物联网/小区监控指示灯，通信正常闪烁，通信失败熄灭 232 串口通信指示灯 连接上位机、小区/远程监控板，通讯正常时点亮（绿色） X1～X21低压DI 输入指示灯外围输入信号接通时点亮（绿色） X22～X27 高压DI 输入指示灯端口功能说明： 端子标识 端子名称 功能说明X1 高压回路检测 安全回路、轿门、厅门、运行接触器粘连、报闸接触器粘连 X3 物联网或小区监控 电梯监控 X6 并联并联CN6备用物联网或小区监控同时使用小区监控和物联网时，1.6 GCEADO 介绍XC12XC11XC1XC4XH3XH4XH8XH12X4XM4XM7XM8XM9XM16XM11XM10XM13XM14X2XM12XM15XM6XM5XM3XM2XM1XH1XH2F2F3K11K10K9K12D6D7D2D1D4D3D5端口功能说明： 端子 功能 连接点 X2 安全回路检测 连接至CPU 的X1 XM5 220V 电源 来自相序保护器的220VACXM1 盘车手轮开关 机房安全开关 XM15 机房急停 机房安全开关 XH1底坑安全回路底坑安全开关继电器说明： 继电器标识 功能定义 D1 运行接触器 D2 抱闸接触器1 D3 封门输出 D4抱闸接触器2 D5 封星接触器 D6 应急救援 D7 消防反馈端子功能连接点XM2 紧急电动机房开关XM3 限速器开关机房安全开关XH2 厅门门锁井道安全开关XM6 轿厢照明来自轿厢照明开关XC1 安全回路端口随行电缆接口XC4 门机电源、照明电源随行电缆接口XM7 紧急电动信号CPU输入XM9 抱闸检测开关CPU输入XM13 消防CPU输出（监控中心的消防）XM12 接触器端口接触器输出、接触器粘连输入XM8 机房对讲机五方通话XH3 底坑对讲机五方通话XC12 随行电缆轿厢24V信号CPU输入（随行电缆接口）XM11 开关电源开关电源输入口XC11 随行电缆轿厢24V信号CPU(随行电缆接口）XH12 外呼电缆外呼电缆接口XH8 消防开关CPU输入X4 输入输出转接连接至CPUXM10 停电应急CPU输入XH4 地震信号检测CPU输入XM4 电机过热信号检测CPU输入XM16 快速召回信号检测CPU输入XM14 返回层烟雾探测信号检测CPU输入1.7 GCECCBS介绍端口功能说明： 端子标识 端子名称 功能说明 XB1-XB9 轿顶安全回路 轿顶安全部件XB10 应急电源输入 应急照明、警铃、对讲机供电电源 XB12检修信号输入轿顶检修盒 XB13\XB14\XB17轿厢照明、轿厢风扇、轿顶插座220Vac 电源 XB15A\XB15B\XB16A\XB16B\XB19 门机、光幕电源、应急电源供电220Vac 电源 XB18 操纵器信号 连接至COP 的COBXB21\XB24 A 门\B 门门区信号 井道信号系统XB22\XB23 上\下平层信号XB25\XB26 上\下强迫减速信号 XB27 终端校验信号 XB28\XB30 A\B 门门机信号门机、光幕XB29\XB31A\B 门光幕信号继电器功能定义： 继电器标识功能定义 K1 A 门开门指令 K2 A 门关门指令 K3 A 门强迫关门 K4 B 门开门指令 K5 B 门关门指令 K6 B 门强迫关门 K7 风扇控制 K8 到站钟 K9 照明控制端子标识端子名称功能说明XB35 轿顶对讲机信号XB36 到站钟信号XB37 模拟量称重信号输入输入电压范围：0Vdc～10Vdc XB38 语音报站信号XB39 警铃信号XT1 安全回路XT4 轿厢220Vac电源随行电缆接口XT11 轿厢24Vdc\通讯\ 井道信号XT12 轿顶检修\对讲机1.8 GCECCOB介绍端口功能说明：端口功能端口功能XS1 对接轿顶板，电源和485接口XC12 消防信号XS2 对接指令扩展板，电源和485接口XC13 风扇信号XC31：1 楼层1按钮XC14 照明信号XC31：2 楼层2按钮XC15 轿内锁梯XC31：3～XC31：16 楼层3按钮～楼层16按钮XC16 轿内优先(司机) XC3 485通讯，连接轿内显示板XC17 三分钟延时信号XC7 应急照明XC18 对讲机XC9 警铃XC21 司机换向XC10 开门信号（带开门按钮灯）XC22 司机直驶XC11 关门信号（带关门按钮灯）XC23 前后门选择开关1.9 GCECCBS介绍继电器功能定义：楼层数K1K2K3前门17-24层（第一块GCECEB）ON OFF OFF 前门25-32层（第二块GCECEB）OFF ON OFF 前门33-40层（第三块GCECEB）ON ON OFF 后门17-24层（第一块GCECEB）ON OFF ON 后门25-32层（第二块GCECEB）OFF ON ON 后门33-40层（第三块GCECEB）ON ON ON 拨码开关S1说明：地址选择端子：K2/K1分别表示高低位；拨码开关S2说明：NC：无效；K3：0FF、前门；0N、后门；端口功能说明：端口功能XS1 对接指令板，电源和485接口XS2 对接指令扩展板，电源和485接口XC31：1 楼层1按钮XC31：2 楼层2按钮XC31：3 楼层3按钮XC31：4 楼层4按钮XC31：5 楼层5按钮XC31：6 楼层6按钮XC31：7 楼层7按钮XC31：8 楼层8按钮2用户界面的操作手册2.1 CPU用户界面的按钮2.1.1.用户界面的按钮按钮和显示屏：CPU用户界面如上图，3个按钮分别定义为PRG、UP、SET。

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

基本设置故障代码表V3f25调试指南一：概要调试指南仅用于v3f25驱动模块 713990REV2.0该驱动模块在出厂前已经过测试，并预设基本调节1.1安全与健康1.2 工具数字万用表/测试法码1.3 参考资料am-1.1.30-b tc04807wl-en.tc04807w2-en so-11.65.09-6 as-11.65.01-a as-11.65.08-a1.4 操作界面: Lce 软件必须是3.3 相当于(chinaMAX1.4) 或以上版本，V3f25参数在Lce菜单6中，其操作方法与其它菜单相似，更改Lce菜单6中参数必须在Rdf模式下进行，读取或更改完菜单6的参数后记隹退出菜单6。

更改后就参数就起作用，但断电后丢失。

用菜单6-99永久保存参数。

1.5 V3f25组成-Hcb：运动控制板385:A1(High speed motionboard)-逆变板385A2:(Lnverter board)-CMB：电流测量板385:A3(Current measure board)-风扃303-变压器89-中间直流电路电容器385:c1,c2,(c3,c4)-大功率晶体管385:v1-v3-制动三极管385:v4(Braking Transistor)-二极管整流桥385:v5(Diode Bridge)-制动电阻306只用于40A的v3f25中1.6 385:Al hcb板在此板上RDIR插针有两个,不能少 (不论是水平或是垂直), 将两针都旋转90度就可以改变旋转娈压器的极性.1.7 385:A2 lnverter board 逆变板二驱动系统/马达设定:确保am-1.1.30的19.2章所列项目己检查完成2.1检查连接插:tacho测速计(xg1,xg2；屏蔽线接到左侧板),resolver旋转变压(xr),lwd(xw接电阻2-10k)2.2开电；先打下rdf并接通298(保险开关)，再送主电源(注意次序)2.3检查(6-3---7,6-60=19)，如是Array q2马达还要检查6-8,6—10=12，用万用表检查Mxtorq设定(核对附表)；如是Q2马达，核对菜单6—10,测量Mxtorq(+)和AGND(-)，调RTORQ,如果调整TORQ则必须同时检查并调整TAC和TSPL注：q1马达是一种新的mxl8马达型号，在马达铬牌上标为mxl8q22.4 tacho极性向上TPOL亮，否则调换XGl和XG2注意:rdir插针有两个,不能少(不管是水平还是垂直),将两插针都旋转90度就可以改变旋转变压器的极性.2.5 Resolve极性向上RPOL亮，否则将RDIR跳线转90度.注：以下(2.x)和(2.y)并非出自AM-11.65.15原文，而是参照FL-Il.65.20(2.x) 385:A3cmb 板平衡调节,务必按以下次序：(a) 调p1，使U 与CMB 板上的AGND 之间电压为0mv(+/-0.1mv); (b) 调p2,使W 与CMB 板上的AOND 之间电压为0mv(+/-0.1mv); (c) 调p3,使v 与CMB 板上的AGND 之间电压为Omv(+/-O.1mv) (2.y) 385:AIHCB 板三相平衡调节，先短接UREF2：(a) 调RTR ，使TTR 与HCB 板上的AGND 电压为Omv(+/-0.5mv)； (b) 调RTS,使TTS 与HCB 板上的AGND 电压为0mv(+/-0.5mv); (c) 调RTT,使TTT 与HCB 板上的AGND 电压为Omv(+/-0.5mv) (d) 取走UREF2的短接线2.6 检查LWD ；调LWD 和LWDF 使LCE 菜单5—l 显示50％ 2.7 调整Resolver 旋转变压器角度；旋转变压器角度自动调整介绍: 马达的电流与旋转变压器的角度有关,调整旋转变压器角度可以优化马达的效率并使马达电流最小化(对应于所需的马达转矩). 调整过程是半自动的：-在钢丝绳未安装时通过RDF 驱动马达上/下运行来调整,在调整前要确保测速计(Tacho)和旋转变压器(Resolver)的极性正确及LWD 称重信号已调整.-无论何时都要确保安全: 操作者能随时松开RDF 的RB 按钮或方向按钮中断调整，中断后只能从头开始 -操作者自己决定方向 -V3f25决定何时停止两次成功的RDF 运行(每次包含两个方向)便能找出角度,有时v3f25在刚启动就停止，这是测试的一部分，属正常现象,成功的运行是v3F25驱动马达旋转1.4圈左右，并自动停止 HBC 板上有一个蜂鸣器：-如果旋转变压器是零度(表示末调过)，你能听到每隔15秒有四短音 -在调整时你能听到两重蜂鸣响声 -上行时，每隔一秒有四短音 -下行时，每隔一秒有两短音-一长两短音表示有故障,可能的原因是；你按RDF 按钮手指松开了，或安全回路断开了，那么只有从头开始调整注意:有一种特殊情况v3f25无法找到角度：如果你偿试了5次以上，每次刚启动就停住,那你就必须调换马达的U,V 接线然后重新开始调整 -在这种隋况下，你能听到一长三短的蜂鸣. (2.71)未安装钢丝绳：马达第一次运行，检查没有任何物件在曳引轮上． a) 确保制动器已经调好，检查RDF 开关已打下．b) 按6-70自动检查Pesolver 角度菜单，依据图示，先上后下．2.72己安装钢丝绳a) 打下rdf开关，确保井道有足够的运行空间让马达转两圈．b) 检查xw插已接好，监时调节lwd(参看2.8)使5-1的载重显示与轿厢载荷相对应．c) 轿厢装入大约25-35%或65-75％的荷载(不能是空载或满载)．Mxl8曳引机没有装制动电路，松制动器要小心，不能让溜车速度太快．此时不允许有人在井道!d) 短时松开制动器一下，检查tpol和rpol灯，上行都亮，下行都不亮．e) 如果轿厢向下溜，依照(2.71)，即先上后下运行两遍．f) 如果轿厢向上溜，依照(2.71)，但要先下后上(记住：总是先向重的方向运行)．最后检查6-62，如果等于0度，表示自动检测不成功，重做;如果是1-360度，则用6-99保存．2.8临时调lwd注意: 安装进度在此时应装好钢丝绳，V3f25可以驱动轿厢运行．以下的1wd调整是基于下述情况.对重已装入大约40%的对重块,轿厢的装璜尚未安装.轿厢与对重大至平衡,但轿厢必须比对重重一点.a) 电气调整前必须先调整1wd机械安装．b) 连接1wd插头，代替临时插头．屏蔽线接到驱动模块左边的金属板上．Mxl8曳引机没有装备动态的制动电路，松制动器要十分小心，不能让溜车速度太快．c) 轿厢空载，短时松开制动器一下，确认电梯向下溜，轿厢比对重重一点．d) 轿厢空载，调节hcb的1wde(offset)至5-1菜单显示0％载荷．e) 轿厢空载，调节hcb的1wdf(gain)至5-l菜单显示50％载荷f) 卸掉半载(轿厢空载),调节hcb的1wde(offset)至5-1菜单显示50％载(因为此时轿厢与对重大致平衡)．注意:如果实际情况与上述的不同,则调整称重不但要考虑轿内载荷,还要考虑轿厢与对重的平衡情况根据安装手册继续余下的工作．3 快车调试3.1细调lwda) 空载时，检查轿厢和轿底1wd的安装．b) 电压表一极接1wd(+)，一极接agnd(-)c) 轿厢空载，调1wed至1.0v(+／-0.0lv)，而且菜单5-1显示00d) 50％载荷：调1wdf至2.5v(+／-0.0lv)，而且菜单5-1显示50．e) 打下rdf开关，拨出1wd插，检查lce菜单5-1的显示应低于-15％(如-20％)f) 如果菜单5-1的显示大于-15％(如-2％)，应增大称重感应器到感应片之间的距离，并重调．参看 E—lineMinlSpace安装手册12.10章节．3.2 SETUPa) 将rdf拉下，驱动电梯至底层或稍低一点．检查lcecpu板上30，61:u，77:n，?7:s灯亮．b) 技菜单5-2-l，蜂鸣响起：间歇的长音．rdf打上，电梯自动慢速向上．c) 如果电梯中途停下，会显示故障代码(111---116)d) 如果setup成功，将显示顶层楼楼层，电梯从Setup运行模式进入正常运行模式．3.3 测量马达力矩3.3.1平衡系数：a) 轿厢50％载荷，从底层向顶层快速运行，到达顶层后拉下rdf，记下6-71(马达力矩)读数(不带符号)．b) 打上Rdf，从顶层向底层快速运行，到达底层后拉下rdf，记下6-71(马达力矩)读数(不带符号)．c) 两次读数应很接近，两者的差(上减下)就是Balance error(平衡误差)，该差值x额定载重量=??kg，就是半载轿厢与对重的重量差．d) 如果上行读数大，应增加对重的重量．c) 如果下行读数大，应减小对重的重量．f) 如果改变了对重的重量，则重新比较读数．3.3.2检查驱动参数：空车向上全程运行，到顶层停车后拉下rdf，检查6-71(马达力矩)，不应小于0.6．空车向上全程运行，到顶层停车后拉下rdf检查6-71(马达力矩)，不应小于1.2．否则应重复步骤(2.3)，某些参数或电位器可能设置不对．细调和测试本章包含下列主题：舒适感，运行效率，停层精度，曳引试验和缓冲器试验．并不意味着每一台电梯都要一页一页地，系统地执行本章所有内容，如果你在上述某个主题有问题，只需根据相关主题的步骤执行．4.1舒适感：注意：本章所有参数都对电梯舒适感有影响，能达到的最好效果需要综合所有参数来调试．某些参数调好后不需要再调．同时，机械部分必须正确安装(导轨，平衡系数，轿厢及隔震，导靴)4.1.1震动a) 制动器调节：制动器衬垫不得与制动轮摩擦．b) 细调Resolver角度(Q2马达不需要做)：电梯开到顶层，每2度增大或减少菜单6—22的值(<+／-20度)，快车乘坐感觉尤其注意加减速过程．总是从同一层向下测试，用菜单6-99保存，并记录在移交文件里以便更换HCB板时需要．c) 速度控制：减小p或增大i能减轻可能的震动，但同时使干层精度变差．6-1(p Factor)=2.5，以0.5逐次减小，细调时用更小步．6-2l(I Factor)=0.1s，以0.1逐次增大．细调时用更小步．用菜单6-99保存d) 如轿厢有高频振动，可增大Tacho软件滤波时间Tacho filter time(6-32=15ms)，用菜单保存．4.1.2 启动空车下行检查马达开始转动时制动器应先打开．可调整启动延时Start delay(6-33，默认值4CDH-0.3秒)，不应太大，以免影响电梯的效率，用菜单6-99保存．回溜或很“冲”: 调之前Setup应以做好，因为驱动系统必须知道井道楼层位置数据．a) 首先检查电梯的平衡系数．b) 再检查称重信号，如需要重新调整1wd．c) 轿厢半载．d) 记下6-33启动延时值，将其暂时改为1秒．e) 记下6-1 p factor的值，如大于1.5将其暂时改为1.5．f) 在井道中部，调整6-24 Balance error(平衡偏差-0.2---0.2，每次改变0.02)直至rdf在两个方向启动都好，用菜单6-99保存．s) 在底层，检查6-26 Rope weight(钢丝绳重量)，如有补偿链=0，如没有=3.0，每次改变0.5使慢车上行无回溜，如上行有回溜则调大，用菜单6-99保存．h) 使轿厢空载．在底层慢车上行调6-23(start torque scaling，默认值=1.00)，每次改变0.05使慢车上行无回溜，均从底层启动，每次间隔10秒以确保启动LWD信号稳定．调好后用菜单6-99保存．i) 在顶层下行调6-27(cai-cable weight随行电缆重量，默认值=0)，每次改变0.5．均从项层启每次间隔10秒以确保启动时LWD信号稳定，调好后用菜单6-99保存．j) 恢复6-1 P factor和6-33 Start delay原值，用菜单6-99保存．4 .1.3平层停车最后爬行距离(时间)调节，6-28(Final jerk distance)=125mm，减小6-28使平层更有效率，增大使平层更平滑．4.2电梯运行效率4.2.1 加速度参数(仅在必要时才更改，加速度影响77:U/N的位置)4.2.2 最后爬行距离(时间)，6-28(Final jerk distance)=125mm，没有提前开门时4.3 平层精度4.3.1 正常运行的平层精度(注意调节参数P过大或I参数过小可能会引起振动)a) KTW／Q参数：默认值2.8，如果额定载重大(超过(1000kg)可调节参数最大至3.5，每次改变后都检查平层精度，同样用6-99保存，KTW／Q=(轿厢+吊架+门机构+装修+对重)的重量／额定载重．b) P(6-1)每次增加0.5，如细调时用更小步，用菜单6-99保存．c) I(6-21)每次减少0.02，最后用菜单6-99保存．d) Final jerk distance(6-28)调整，参看4.1.34.3.2再平层精度(注意：调节参数P过大或I过小可能会引起振动)a) 如果只是个别楼层的再平层不好，先检查6l:u/n的重叠量．b) p(6-1)每次增加0.5，细调时用更小步，用菜单6-99保存．c) I(6-21)每次减少0.02，最后用菜单6-99保存．d) 增加Relevelling correction distance(6-29)．最后用菜单6-99保存．4.4曳引试验参看Mini Space安装手册中的空载曳引试验的125％的曳引试验及制动试验．a) 按菜单6-72(enable traction test)曳引测试=1，该功能放宽了速度监察，只对第一次运行有效．b) 根据安装手册进行测试．c) 如果马达不够力：1)记录下HCB板Mxtorq(+)，AGND(-)之间的电压．2)调高0.5v(注意：不能趄过4．8V，如果马达转动不了，不应驱动马达超过2至3秒)3)重新进行测试4)如果马达仍不能动,再0.5V调高0.5V(注意:不能超过4.8v，如果马达转动不了,不应驱动马达超过2至3秒)5)重新进行测试6)测试完成，恢复你改动过Mxtorq电压．4.5缓冲器测试(满速冲击测试，仅在必要时才做)4.5.1对重缓冲器a) 用外呼把空载轿厢召到最低层，确保轿内无人．b) 拉下RDF，禁止外呼和开门c)按6-73(缓冲器测试功能，只有效一次)．d)打上RDF，按顶层内选．e) 电梯刚离开顶层门区时(30灯灭)就按一下Lcecpu上的缓冲器测试按钮，故障代码0109或083闪烁.f) 立刻再按此按钮，并按住不放，对重将直冲缓冲器．g) RDF向下检查对重及缓冲器有无损坏．4.5.2轿厢缓冲器a) 用外呼把空载轿厢召到最低层，确保轿内无人．b) 拉下RDF，禁止外呼和开门．c) 按6-73(缓冲器测试功能，只有效一次)．d) 打上RDF，按底层内选．e) 电梯刚离开顶层门区时(30灯灭)就按一下Lcecpu上的缓冲器测试按钮，故障代码0109或083闪烁．f) 立刻再按此按钮，并按住不放，对重将直冲缓冲器．g) RDF向下检查对重及缓冲器的无损坏．4.6马达电流测量测量HCB板上的(+)Meas和(-)Agnd之间的电压，Ivac=30A(如果驱动单元是40A)或lvac=60A(如果驱动单元80A)5故障排除5.1 V3f25故障代码：参看E—line Mini Space安装手册，在逆变板(1nverter board)上有三个红色LED 灯，分别表示电流过大(SCL)，制动电阻故障(BRSL)，中间直流电压监察(DCL)，同时在LCECPU板上显示故障代码5.2平层感应器：30，61u／n感应器之间必须装隔离片．5.3 HCB板复位：如果HCB板根本不工作且持续复位(你会听到蜂鸣报警)，检查RESLOVER连线和接头．5.4 Reslover角度：当出现以下情况时：a)轿厢和钢丝绳已经装好．b)轿厢空载，对重被支撑着，因此松闸时对重不能被提起．c)Resslover角度未调．你可能无法移走对重下的支撑架，在这种情况下，有两重方法可以试一试(此时不允许有人在井道工作)：a) 使用6-70自动检测角度，向下开动．b) 从360度开始，每隔30度试角度，向下开动．直到能提起对重，移走支撑架．然后依照2.7自动检测geslover角度．5.5更换HCB(参看AS-11.65.1)a) 用菜单6-62记下旧板的旋转变压器的角度，关电换新板．b) 设置6-62为0并按6-98(电梯处于RDF模式，停于底层)设置默认参数．c) 根据现场电梯规格调节菜单6-3至6-7．(对于q2马达，调节6-3至6-8，6-60=12)d) 设置6-62为旧的旋转变压器角度，按6-99保存．c) 核对列表数据(对于q2马达，核对6-10)检查Mxtorq电压(+／-0．01V)，调rtorq．f) 调节TAC电压等于6-11(37.3mm)或6-12(75mm)：拔下XC／l-2，将S5跳线从2-3移至l-2位置，测量TAC(+)和AGND(-)，调节Tacho电位器，误差+／-0.01，调好后恢复S5和XG．g)调节TSPL电压等于6-13所示值(+／-0.01v)，测量TAPL+和ANGD-，调节RSPL．h)调节LEDi)做SETUP5.6 TAC和TSPL电压计算参看英文原版(AM-11.65.15),(0%=1v,20%=1.6v,50=%2.5v,100%=4v,110%=4.3v) 附录1:Lce菜单6中的v3f25参数(图号:713983)。

运通系列电梯调试作业指导目录一．调试流程图 ---------2 二．调试操作说明 ---------3 1．控制系统框图 ---------42．控制系统用户界面的操作流程 ---------5-163．驱动部分---------16-234．运行准备---------------235.慢车运行 -------- 23-256.快车调试 --------25-287．门机调整 --------28-338.平衡系数测定 --------33-349．超载设定 --------34-3510.功能检测 --------35附录1 ：LCECPU参数表 --------35-67附录2：LCECPU故障代码 --------67-77附录3:SIEI变频器参数设定说明 --------77-81附录4：SIEI变频器故障代码 --------81-83附录5：门机参数及故障代码 -------83-88附录6 ：调试报告 -------89-961．控制系统框图：下图表是运通产品的电气系统的结构。

它由许多pc板组成，2．控制系统用户界面的操作流程2.1 CPU用户界面的按钮2.1.1用户界面的按钮按钮和显示屏1.功能模式键2.功能模式的显示窗口3.楼层（轿厢位置）窗口4.新楼层（目标楼层）窗口5.增加数值/楼层键6.选择数值/接受键7.上召键8.内召键9.限速器测试（不使用）10.子菜单窗口11.数值（调整值）窗口12.减小数值/楼层键13.下召键14.缓冲测试功能模式功能模式显示用户界面未被激活无显示错误标志E(故障菜单)驱动设备错误 d电梯参数 1楼层标志 3显示和测试 4调试 5DRV参数 6电梯参数7外部群组参数82.2.1LCE™用户界面的LEDs和按钮LEDsLCECPU板有绿色、红色和黄色的LEDs。

他们的意义如下：绿色指正常操作电梯。

绿色的LEDs要一直打开红色指系统故障。

该状态需要工程师来处理黄色指操作模式。

通力通力调试资料(带6菜单)基本设置菜单功能说明备注1-1 基站1－N1-2 控制方式1＝SBC单按钮2＝DC下集选3＝FC全集选4＝PB按钮1-10 开门时间门完全打开到开始关门单位秒(1－60)1-11 重开门时间重开门后门完全打开到开始关门的时间单位0.1秒(1-99)1-12 激活ADO 提前开门0 关 1 开1-13 强迫关门门被阻挡一定时间后门以较大的力缓慢关闭0 关 1 开1-14 强迫关门限制设置门被阻挡后开始关门的时间单位秒(10-60)1-15 新内选快速关门重开门后轿内有新内选时门快速关闭0 关 1 开(0.1-99秒) 1-16 光眼延时门在关闭时光眼被阻挡后再关门时间单位0.1秒(0-99)1-17 光眼正常快速关门光眼被阻挡后,当光眼正常时门快速关闭0 关 1 开1-18 禁止同时开门当有前后门时 1 A门开 2 B门开3同时开1-19 对开门有无对开门0 无 1 有1-20 门铃为盲人选择门铃0 无 1 有1-21 扩展重开门时间0=按钮(有扩展重开门时间) 1=开关有蜂鸣器2=开关无蜂鸣器1-221-30 停梯楼层1-31 停梯开门0关1A开2B开3AB开1-32 停梯时间电梯空闲多长时间启动停梯单位秒(1-99)1-33 停梯方式0=关1=单台停梯2=群组1-34 自动从特定层派梯空闲时电梯离开层0回主楼层NN=指定楼层1-35 自动返回特定楼层1-40 允许反向内选0=关1=开1-41 删除错误内选当两个内选无人进出时删除内选0=关1=开1-42 内选蜂鸣器0=关1=开1-43 忽略新外选电梯有很久没有响应的内选时忽略新的外选1-44 司机模式选择1-45 锁定呼梯类型0=关1=内呼锁定2=外呼锁定1-461-471-50 电梯组群编号并联时电梯编号,主梯为11-511-521-53 外呼重开门次数1=1次2=2次3=REOHK1-54 最低楼层1-55 EMC的组号1-59 消防保留层0-NN1-60 消防楼层1-61 地区法规1-62 消防类型0无消防1frd 2frd门关3fid 门开4frd和fid门关5frd和fid门开( fid消防检测frd 消防运行)1-63 在消防返回层开门1=A 2=B 3=A+B 4=B1-64 紧急返回楼层0-NN 0=下一个可能的楼层1-65 紧急返回楼层门0=关1=A开2=开3=A+B开1-66 防火门0=无FPD 1=有FPD1-67 EPS电源0=外部1-6=内置EPS1-68 最多电梯台数允许紧急返回和服务的电梯台数0-61-70 满裁百分比1-71 轿顶检修限位0=77U/N 1=77U 2=77N 3=不停1-72 锁梯时停止层1-73 锁梯门位置0=关1=A开2=B开3=A+B开1-74 优先外呼服务方式0=无1=PRL LA 2=PRL LO 3=PRL HA 4=PRL HO 5=HELA 6=HELO1-75 轿厢风扇省电0=无1-59分钟1-76 轿厢照明省电0=无1-59分钟1-77 轿厢照明电压监控0=无1=开1-78 照明电流监控1-791-80 主层强制停车0不1=下行2=上行3=上下行1-81 经过楼层时的信号响声提示(轿厢过某层或在某层) 0=关1=开1-82 到站钟类型0关1开2提前闪(LALAB) 3提前闪(LALDN)1-83 超载灯闪烁指示0=关1=开1-84 内选优先PRC LCE COB输入XC16 1=普通PRCK 2=PRCB 3=PRCCS菜单功能说明备注1-851-86 地震1-87 应急电池1-881-891-901-91 DOM CS选项0 11-921-931-941-99 重置厂方设置对菜单2无效2-1 马达型号05=MX05 06=MX06 10=MX102-2 不准驱动2-3 加加速度加加速度,圆化加速度,恒速和减速0=0.6 1=0.8 2=1 3=1.22-4 加速度0=0.4 1=0.5 2=0.652-5 额定速度0=0.5 1=0.63 2=0.8 3=1.0 4=1.22-6 K4马达电压K4设置电压与HZ之间的比率0=0.229…15=0.318 0.006一级2-7 K3高的负载补偿有载启动时的附加电压0=0.096…15=0.143 0.003一级2-8 K2低的负载补偿有载启动时的附加电压0=0.083…15=0.2162-9 K1最小电压马达最小电压0=0.0080…15=0.02102-10 D参数速度误差比例0=0.5 2=1.2 3=2.0 4=2.7 5=3.5 6=4.5 7=5.52-11 启动延时制动器松闸与主继电器激活电梯启动之间的时间隔0=75 1=100 2=150 3=200 4=250菜单功能说明备注3-1 改七段数码字符轿厢和厅外显示,对应设置为多少即为多少(311)3-2 改代码改代码数字和字符的ASCLL码(0-255)3-33-43-53-64-1 电梯运行模式(0-18)0=NOR正常1=INS检修2=SYNC同步3=FIR消防4=EPD应急电源5=ATS司机6=PRLL 8=PAD迫梯10=OSS锁梯11=PRC 15=PRLH*/HEL 16=EAQ 17=FRE18=轿厢照明电压监控4-2 启动次数4-3 开门次数4-4 V3F温度4-10 LECCPU版本4-11 V#F25/16ES SW版本4-12 LCE版本4-20 DTS时间显示驱动时间监控触发值4-21 运行试验外呼必须连接且有效0=全程1=底层起每隔一层2=随机5-1 称重5-2 井道设定学车,读楼层,显示SETUP 1=SETUP开始5-35-4故障代码表代码描述原因解决方法测试0001 驱动时间检查失效在经过软件中设定的时间后轿厢位置信息不变(门区磁开关30壮态未变检查电梯是否以额定速度运行调节磁铁和开关0004 连续三次找楼层失效同步驱动后系统未收到信号(77U/N,61U/N,30)些情况发生在三个顺序驱动上必要时调节磁铁及开关0007 门区开关30或B30粘合门区信息连续无激活壮态调节门区磁铁0008 Lcecpu板上nvram内存失效更换nvram 需要重新调试0010 井道初始化中断,内存未初始化在初始启动时系统未收到61U/N和30 检查磁铁的位置0014 门区检查回路未释放ADO/ACL回路未被释放0015 门区检查回路不工作ADO/ACL回路未供电0021 安全回路断掉安全输入回路1无电安全回路起点无电0022 驱动时井道门触点打开安全回路输入点3无电驱动时井道门打开0023 驱动时轿门触点打开安全回路输入点2无电驱动时轿门触点打开0025 允许启动功能失效电梯停止后主触点开关未打开检查主接触器开关0026 驱动系统失效驱动系统侦测到启动被阻止0042 轿厢照明故障检测轿厢照明失电0043 热电阻过热检测马达过热不能启动停掉电梯0044 关门失效系统企图关门但未收到关门信号检查电梯的运行情况,压力极限开关和终端开关0048 重开门装置时间超过一分钟光眼或开门按钮激活超过一分钟检查门是否被阻止0051 起动失效电梯不能启动0052 上下同步开关被同时激活两个减速开关77U/77N被同时启动\ 检查控制面板上和轿顶接线箱的led0058 无驱动超时信号电梯不能在100秒内被启动0060 V3F-16ES拾取位号丢失从驱动处拾取的位号丢失重新调试驱动0061 强迫关门时间过长不用0071 门区磁铁(30)丢失门区磁铁(30)丢失0072 61U磁铁失效吸合61U磁铁未改变期壮态0073 61N磁铁丢失61N磁铁丢失0074 61N磁铁失效吸合61N磁铁未改变其壮态0075 61U磁铁丢失61U磁铁丢失0076 门区检测回路未被释放ADO/ACL回路未释放0077 开门限位连续有效开门限位阻塞0078 内呼按钮没弹出至少一个内呼阻塞0079 外呼按钮没弹出至少一个外呼阻塞0082 门区检测回路不工作ADO/ACL回路无电0083 位置信号丢失电梯位置信号丢失0084 开门限位不动作开门限位不工作驱动失效代码描述原因解决方法0101 驱动停止驱动器检查到故障而停机检查其它驱动故障0102 RMS电流过大V3f16es检查到马达电流过大0103 制动电阻失效制动电阻损坏检查制动电阻0104 马达过热马达热电阻作用0105 AC电压中间界面电路电压太低检查所有相线连接无误0106 变频器故障0107 LWD失效称重装置给出错误电压值(电压值小于0.6V) 调称重装置0108 马达测速记失效测速记电极接错,轿厢不平衡,称重装置未调好,抱闸不能打开,不正确的驱动参数或超速0109 丢失楼层 驱动丢失位置信号检查磁铁77U/N 和61U/N 的位置 0110散热器阻止驱动驱动模块后的铝质散热片过热调试时驱动失效0111 脉冲开关61N 在61U 下 61U 和61N 互换 检查61U 和61N 的顺序 0112 61U/N 重迭太少 61U/N 重迭太少 检查61U 和61N 的位置 0113 同步开关错误 77S 开关失效 检查77S 的动作情况 0114 层站太近 两楼层门太近 检查磁铁的位置 0115 倍数错误0116顶层站计数错误设定失效或未完成执行设定驱动网络错误 LCECCB 轿顶接线板1101轿顶接线板失效LCECEB 轿厢操作面板加长板前A 后B1201 2201 COP 第一块加长板失效 1202 2202 COP 第二块加长板失效 1203 2203 COP 第三块加长板失效LCECOB 轿厢操作面板 1301 2301 前侧轿厢面板失效LCEFCB 层站控制板1401 2401 前层站控制板失效 1402 2402 第二个层站控制板失效 1403 2403 第三个层站控制板失效 14042404第四个层站控制板失效V3f25调试指南一：概要调试指南仅用于v3f25驱动模块 713990REV2.0该驱动模块在出厂前已经过测试，并预设基本调节1.1安全与健康1.2 工具 数字万用表/测试法码1.3 参考资料am-1.1.30-b tc04807wl-en.tc04807w2-en so-11.65.09-6 as-11.65.01-a as-11.65.08-a 强制规定注释遵守您所在国家的电梯安全法规 如本指南与您所在国家的电梯安全法规冲突时，以后者为准 必须极其小心地操作电气部件和外罩 V3f25的主电路电容和逆变板，安全回路，控制内都有高电压关闭主电源后至少等5分钟才能测量v3f25内部和马达接线箱逆娈板的Led danger 灯亮表示 v3f25内仍有高压存在，即关闭主电源，照明，风扃，插座及其相关线路仍有 220v 电压。

运通系列电梯调试作业指导目录一．调试流程图 ---------2 二．调试操作说明 ---------3 1．控制系统框图 ---------42．控制系统用户界面的操作流程 ---------5-163．驱动部分---------16-234．运行准备---------------235.慢车运行 -------- 23-256.快车调试 --------25-287．门机调整 --------28-338.平衡系数测定 --------33-349．超载设定 --------34-3510.功能检测 --------35附录1 ：LCECPU参数表 --------35-67附录2：LCECPU故障代码 --------67-77附录3:SIEI变频器参数设定说明 --------77-81附录4：SIEI变频器故障代码 --------81-83附录5：门机参数及故障代码 -------83-88附录6 ：调试报告 -------89-96调试前准备：确认项目信息。

合同配置要求与现场核实(确认需要调试的电梯型号和配置要求) 调试工具准备：常用工具、钳形电流表、变频器操作器、门机服务器、调试资料 现场调试条件具备确认:电源、门洞封堵、部件是否已安装完毕（过程检验中整改项是否已整改完毕）电梯动态检查：确认井道信号、门锁功能、安全回路状态、对重块数量、缓冲器功能及缓冲距确认。

动车前准备工作：电机电流自学习和编码器定位、检修运行 减速距离自学习：实施5-5-1参数平层位置调整：实施5-6-1参数运行质量调整：启动、加速、恒速、减速、停车（包括多段速段速确认）门机运行质量调整：开关门到位位置、加速时间、爬行时间平衡系数：用电流测试法。

调整平衡系数功能试验：77U 、77N 位置检测 超载、光幕、司机、优先、消防、锁梯、提前开门、再平层、语音报站、应急平层、抱闸检测、并联、填写调试报告:按调试报告要求，填写完整报告(lonworks)节点下载：实施5-7-1或5-7-2参数井道自学习：实施5-2-1参数1．控制系统框图：下图表是运通产品的电气系统的结构。

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

基本设置故障代码表V3f25调试指南一：概要调试指南仅用于v3f25驱动模块 713990REV2.0该驱动模块在出厂前已经过测试，并预设基本调节1.1安全与健康1.2 工具数字万用表/测试法码1.3 参考资料am-1.1.30-b tc04807wl-en.tc04807w2-en so-11.65.09-6 as-11.65.01-a as-11.65.08-a1.4 操作界面: Lce 软件必须是3.3 相当于(chinaMAX1.4) 或以上版本，V3f25参数在Lce菜单6中，其操作方法与其它菜单相似，更改Lce菜单6中参数必须在Rdf模式下进行，读取或更改完菜单6的参数后记隹退出菜单6。

更改后就参数就起作用，但断电后丢失。

用菜单6-99永久保存参数。

1.5 V3f25组成-Hcb：运动控制板385:A1(High speed motionboard)-逆变板385A2:(Lnverter board)-CMB：电流测量板385:A3(Current measure board)-风扃303-变压器89-中间直流电路电容器385:c1,c2,(c3,c4)-大功率晶体管385:v1-v3-制动三极管385:v4(Braking Transistor)-二极管整流桥385:v5(Diode Bridge)-制动电阻306只用于40A的v3f25中1.6 385:Al hcb板在此板上RDIR插针有两个,不能少 (不论是水平或是垂直), 将两针都旋转90度就可以改变旋转娈压器的极性.1.7 385:A2 lnverter board 逆变板二驱动系统/马达设定:确保am-1.1.30的19.2章所列项目己检查完成2.1检查连接插:tacho测速计(xg1,xg2；屏蔽线接到左侧板),resolver旋转变压(xr),lwd(xw接电阻2-10k)2.2开电；先打下rdf并接通298(保险开关)，再送主电源(注意次序)2.3检查(6-3---7,6-60=19)，如是Array q2马达还要检查6-8,6—10=12，用万用表检查Mxtorq设定(核对附表)；如是Q2马达，核对菜单6—10,测量Mxtorq(+)和AGND(-)，调RTORQ,如果调整TORQ则必须同时检查并调整TAC和TSPL注：q1马达是一种新的mxl8马达型号，在马达铬牌上标为mxl8q22.4 tacho极性向上TPOL亮，否则调换XGl和XG2注意:rdir插针有两个,不能少(不管是水平还是垂直),将两插针都旋转90度就可以改变旋转变压器的极性.2.5 Resolve极性向上RPOL亮，否则将RDIR跳线转90度.注：以下(2.x)和(2.y)并非出自AM-11.65.15原文，而是参照FL-Il.65.20(2.x) 385:A3cmb 板平衡调节,务必按以下次序：(a) 调p1，使U 与CMB 板上的AGND 之间电压为0mv(+/-0.1mv); (b) 调p2,使W 与CMB 板上的AOND 之间电压为0mv(+/-0.1mv); (c) 调p3,使v 与CMB 板上的AGND 之间电压为Omv(+/-O.1mv) (2.y) 385:AIHCB 板三相平衡调节，先短接UREF2：(a) 调RTR ，使TTR 与HCB 板上的AGND 电压为Omv(+/-0.5mv)； (b) 调RTS,使TTS 与HCB 板上的AGND 电压为0mv(+/-0.5mv); (c) 调RTT,使TTT 与HCB 板上的AGND 电压为Omv(+/-0.5mv) (d) 取走UREF2的短接线2.6 检查LWD ；调LWD 和LWDF 使LCE 菜单5—l 显示50％ 2.7 调整Resolver 旋转变压器角度；旋转变压器角度自动调整介绍: 马达的电流与旋转变压器的角度有关,调整旋转变压器角度可以优化马达的效率并使马达电流最小化(对应于所需的马达转矩). 调整过程是半自动的：-在钢丝绳未安装时通过RDF 驱动马达上/下运行来调整,在调整前要确保测速计(Tacho)和旋转变压器(Resolver)的极性正确及LWD 称重信号已调整.-无论何时都要确保安全: 操作者能随时松开RDF 的RB 按钮或方向按钮中断调整，中断后只能从头开始 -操作者自己决定方向 -V3f25决定何时停止两次成功的RDF 运行(每次包含两个方向)便能找出角度,有时v3f25在刚启动就停止，这是测试的一部分，属正常现象,成功的运行是v3F25驱动马达旋转1.4圈左右，并自动停止 HBC 板上有一个蜂鸣器：-如果旋转变压器是零度(表示末调过)，你能听到每隔15秒有四短音 -在调整时你能听到两重蜂鸣响声 -上行时，每隔一秒有四短音 -下行时，每隔一秒有两短音-一长两短音表示有故障,可能的原因是；你按RDF 按钮手指松开了，或安全回路断开了，那么只有从头开始调整注意:有一种特殊情况v3f25无法找到角度：如果你偿试了5次以上，每次刚启动就停住,那你就必须调换马达的U,V 接线然后重新开始调整 -在这种隋况下，你能听到一长三短的蜂鸣. (2.71)未安装钢丝绳：马达第一次运行，检查没有任何物件在曳引轮上． a) 确保制动器已经调好，检查RDF 开关已打下．b) 按6-70自动检查Pesolver 角度菜单，依据图示，先上后下．2.72己安装钢丝绳a) 打下rdf开关，确保井道有足够的运行空间让马达转两圈．b) 检查xw插已接好，监时调节lwd(参看2.8)使5-1的载重显示与轿厢载荷相对应．c) 轿厢装入大约25-35%或65-75％的荷载(不能是空载或满载)．Mxl8曳引机没有装制动电路，松制动器要小心，不能让溜车速度太快．此时不允许有人在井道!d) 短时松开制动器一下，检查tpol和rpol灯，上行都亮，下行都不亮．e) 如果轿厢向下溜，依照(2.71)，即先上后下运行两遍．f) 如果轿厢向上溜，依照(2.71)，但要先下后上(记住：总是先向重的方向运行)．最后检查6-62，如果等于0度，表示自动检测不成功，重做;如果是1-360度，则用6-99保存．2.8临时调lwd注意: 安装进度在此时应装好钢丝绳，V3f25可以驱动轿厢运行．以下的1wd调整是基于下述情况.对重已装入大约40%的对重块,轿厢的装璜尚未安装.轿厢与对重大至平衡,但轿厢必须比对重重一点.a) 电气调整前必须先调整1wd机械安装．b) 连接1wd插头，代替临时插头．屏蔽线接到驱动模块左边的金属板上．Mxl8曳引机没有装备动态的制动电路，松制动器要十分小心，不能让溜车速度太快．c) 轿厢空载，短时松开制动器一下，确认电梯向下溜，轿厢比对重重一点．d) 轿厢空载，调节hcb的1wde(offset)至5-1菜单显示0％载荷．e) 轿厢空载，调节hcb的1wdf(gain)至5-l菜单显示50％载荷f) 卸掉半载(轿厢空载),调节hcb的1wde(offset)至5-1菜单显示50％载(因为此时轿厢与对重大致平衡)．注意:如果实际情况与上述的不同,则调整称重不但要考虑轿内载荷,还要考虑轿厢与对重的平衡情况根据安装手册继续余下的工作．3 快车调试3.1细调lwda) 空载时，检查轿厢和轿底1wd的安装．b) 电压表一极接1wd(+)，一极接agnd(-)c) 轿厢空载，调1wed至1.0v(+／-0.0lv)，而且菜单5-1显示00d) 50％载荷：调1wdf至2.5v(+／-0.0lv)，而且菜单5-1显示50．e) 打下rdf开关，拨出1wd插，检查lce菜单5-1的显示应低于-15％(如-20％)f) 如果菜单5-1的显示大于-15％(如-2％)，应增大称重感应器到感应片之间的距离，并重调．参看 E—lineMinlSpace安装手册12.10章节．3.2 SETUPa) 将rdf拉下，驱动电梯至底层或稍低一点．检查lcecpu板上30，61:u，77:n，?7:s灯亮．b) 技菜单5-2-l，蜂鸣响起：间歇的长音．rdf打上，电梯自动慢速向上．c) 如果电梯中途停下，会显示故障代码(111---116)d) 如果setup成功，将显示顶层楼楼层，电梯从Setup运行模式进入正常运行模式．3.3 测量马达力矩3.3.1平衡系数：a) 轿厢50％载荷，从底层向顶层快速运行，到达顶层后拉下rdf，记下6-71(马达力矩)读数(不带符号)．b) 打上Rdf，从顶层向底层快速运行，到达底层后拉下rdf，记下6-71(马达力矩)读数(不带符号)．c) 两次读数应很接近，两者的差(上减下)就是Balance error(平衡误差)，该差值x额定载重量=??kg，就是半载轿厢与对重的重量差．d) 如果上行读数大，应增加对重的重量．c) 如果下行读数大，应减小对重的重量．f) 如果改变了对重的重量，则重新比较读数．3.3.2检查驱动参数：空车向上全程运行，到顶层停车后拉下rdf，检查6-71(马达力矩)，不应小于0.6．空车向上全程运行，到顶层停车后拉下rdf检查6-71(马达力矩)，不应小于1.2．否则应重复步骤(2.3)，某些参数或电位器可能设置不对．细调和测试本章包含下列主题：舒适感，运行效率，停层精度，曳引试验和缓冲器试验．并不意味着每一台电梯都要一页一页地，系统地执行本章所有内容，如果你在上述某个主题有问题，只需根据相关主题的步骤执行．4.1舒适感：注意：本章所有参数都对电梯舒适感有影响，能达到的最好效果需要综合所有参数来调试．某些参数调好后不需要再调．同时，机械部分必须正确安装(导轨，平衡系数，轿厢及隔震，导靴)4.1.1震动a) 制动器调节：制动器衬垫不得与制动轮摩擦．b) 细调Resolver角度(Q2马达不需要做)：电梯开到顶层，每2度增大或减少菜单6—22的值(<+／-20度)，快车乘坐感觉尤其注意加减速过程．总是从同一层向下测试，用菜单6-99保存，并记录在移交文件里以便更换HCB板时需要．c) 速度控制：减小p或增大i能减轻可能的震动，但同时使干层精度变差．6-1(p Factor)=2.5，以0.5逐次减小，细调时用更小步．6-2l(I Factor)=0.1s，以0.1逐次增大．细调时用更小步．用菜单6-99保存d) 如轿厢有高频振动，可增大Tacho软件滤波时间Tacho filter time(6-32=15ms)，用菜单保存．4.1.2 启动空车下行检查马达开始转动时制动器应先打开．可调整启动延时Start delay(6-33，默认值4CDH-0.3秒)，不应太大，以免影响电梯的效率，用菜单6-99保存．回溜或很“冲”: 调之前Setup应以做好，因为驱动系统必须知道井道楼层位置数据．a) 首先检查电梯的平衡系数．b) 再检查称重信号，如需要重新调整1wd．c) 轿厢半载．d) 记下6-33启动延时值，将其暂时改为1秒．e) 记下6-1 p factor的值，如大于1.5将其暂时改为1.5．f) 在井道中部，调整6-24 Balance error(平衡偏差-0.2---0.2，每次改变0.02)直至rdf在两个方向启动都好，用菜单6-99保存．s) 在底层，检查6-26 Rope weight(钢丝绳重量)，如有补偿链=0，如没有=3.0，每次改变0.5使慢车上行无回溜，如上行有回溜则调大，用菜单6-99保存．h) 使轿厢空载．在底层慢车上行调6-23(start torque scaling，默认值=1.00)，每次改变0.05使慢车上行无回溜，均从底层启动，每次间隔10秒以确保启动LWD信号稳定．调好后用菜单6-99保存．i) 在顶层下行调6-27(cai-cable weight随行电缆重量，默认值=0)，每次改变0.5．均从项层启每次间隔10秒以确保启动时LWD信号稳定，调好后用菜单6-99保存．j) 恢复6-1 P factor和6-33 Start delay原值，用菜单6-99保存．4 .1.3平层停车最后爬行距离(时间)调节，6-28(Final jerk distance)=125mm，减小6-28使平层更有效率，增大使平层更平滑．4.2电梯运行效率4.2.1 加速度参数(仅在必要时才更改，加速度影响77:U/N的位置)4.2.2 最后爬行距离(时间)，6-28(Final jerk distance)=125mm，没有提前开门时4.3 平层精度4.3.1 正常运行的平层精度(注意调节参数P过大或I参数过小可能会引起振动)a) KTW／Q参数：默认值2.8，如果额定载重大(超过(1000kg)可调节参数最大至3.5，每次改变后都检查平层精度，同样用6-99保存，KTW／Q=(轿厢+吊架+门机构+装修+对重)的重量／额定载重．b) P(6-1)每次增加0.5，如细调时用更小步，用菜单6-99保存．c) I(6-21)每次减少0.02，最后用菜单6-99保存．d) Final jerk distance(6-28)调整，参看4.1.34.3.2再平层精度(注意：调节参数P过大或I过小可能会引起振动)a) 如果只是个别楼层的再平层不好，先检查6l:u/n的重叠量．b) p(6-1)每次增加0.5，细调时用更小步，用菜单6-99保存．c) I(6-21)每次减少0.02，最后用菜单6-99保存．d) 增加Relevelling correction distance(6-29)．最后用菜单6-99保存．4.4曳引试验参看Mini Space安装手册中的空载曳引试验的125％的曳引试验及制动试验．a) 按菜单6-72(enable traction test)曳引测试=1，该功能放宽了速度监察，只对第一次运行有效．b) 根据安装手册进行测试．c) 如果马达不够力：1)记录下HCB板Mxtorq(+)，AGND(-)之间的电压．2)调高0.5v(注意：不能趄过4．8V，如果马达转动不了，不应驱动马达超过2至3秒)3)重新进行测试4)如果马达仍不能动,再0.5V调高0.5V(注意:不能超过4.8v，如果马达转动不了,不应驱动马达超过2至3秒)5)重新进行测试6)测试完成，恢复你改动过Mxtorq电压．4.5缓冲器测试(满速冲击测试，仅在必要时才做)4.5.1对重缓冲器a) 用外呼把空载轿厢召到最低层，确保轿内无人．b) 拉下RDF，禁止外呼和开门c)按6-73(缓冲器测试功能，只有效一次)．d)打上RDF，按顶层内选．e) 电梯刚离开顶层门区时(30灯灭)就按一下Lcecpu上的缓冲器测试按钮，故障代码0109或083闪烁.f) 立刻再按此按钮，并按住不放，对重将直冲缓冲器．g) RDF向下检查对重及缓冲器有无损坏．4.5.2轿厢缓冲器a) 用外呼把空载轿厢召到最低层，确保轿内无人．b) 拉下RDF，禁止外呼和开门．c) 按6-73(缓冲器测试功能，只有效一次)．d) 打上RDF，按底层内选．e) 电梯刚离开顶层门区时(30灯灭)就按一下Lcecpu上的缓冲器测试按钮，故障代码0109或083闪烁．f) 立刻再按此按钮，并按住不放，对重将直冲缓冲器．g) RDF向下检查对重及缓冲器的无损坏．4.6马达电流测量测量HCB板上的(+)Meas和(-)Agnd之间的电压，Ivac=30A(如果驱动单元是40A)或lvac=60A(如果驱动单元80A)5故障排除5.1 V3f25故障代码：参看E—line Mini Space安装手册，在逆变板(1nverter board)上有三个红色LED 灯，分别表示电流过大(SCL)，制动电阻故障(BRSL)，中间直流电压监察(DCL)，同时在LCECPU板上显示故障代码5.2平层感应器：30，61u／n感应器之间必须装隔离片．5.3 HCB板复位：如果HCB板根本不工作且持续复位(你会听到蜂鸣报警)，检查RESLOVER连线和接头．5.4 Reslover角度：当出现以下情况时：a)轿厢和钢丝绳已经装好．b)轿厢空载，对重被支撑着，因此松闸时对重不能被提起．c)Resslover角度未调．你可能无法移走对重下的支撑架，在这种情况下，有两重方法可以试一试(此时不允许有人在井道工作)：a) 使用6-70自动检测角度，向下开动．b) 从360度开始，每隔30度试角度，向下开动．直到能提起对重，移走支撑架．然后依照2.7自动检测geslover角度．5.5更换HCB(参看AS-11.65.1)a) 用菜单6-62记下旧板的旋转变压器的角度，关电换新板．b) 设置6-62为0并按6-98(电梯处于RDF模式，停于底层)设置默认参数．c) 根据现场电梯规格调节菜单6-3至6-7．(对于q2马达，调节6-3至6-8，6-60=12)d) 设置6-62为旧的旋转变压器角度，按6-99保存．c) 核对列表数据(对于q2马达，核对6-10)检查Mxtorq电压(+／-0．01V)，调rtorq．f) 调节TAC电压等于6-11(37.3mm)或6-12(75mm)：拔下XC／l-2，将S5跳线从2-3移至l-2位置，测量TAC(+)和AGND(-)，调节Tacho电位器，误差+／-0.01，调好后恢复S5和XG．g)调节TSPL电压等于6-13所示值(+／-0.01v)，测量TAPL+和ANGD-，调节RSPL．h)调节LEDi)做SETUP5.6 TAC和TSPL电压计算参看英文原版(AM-11.65.15),(0%=1v,20%=1.6v,50=%2.5v,100%=4v,110%=4.3v) 附录1:Lce菜单6中的v3f25参数(图号:713983)。

一. 主要部件控制器管理所有的电梯组件之间的通信，比方轿厢电气设备，井道电气设备，电机和驱动系统。

二电气化部件在下面的图表里，你可以看到运通产品的电气系统的构造。

它由许多pc板组成，三. 控制柜3.1 GPS20K,GP20K,GO20K控制柜排布1. LCEDRV驱动模块2. LCECPU主控制器3. LCECAN群控控制模块4. LCEKN*电梯运行模块5. LCEADO平安回路模块6. LCEOPT控制功能板7. LCEGTW群控控制模块8. LCEREC电源模块9. 变压器10. LCEBRK制动器控制模块11. 变压器12. 相序保护器13. 空气开关14. 变频器15. 接触器16. 接触器17. 滤波器18. 线排19. 接地排3.2 GPN20K,GON20K控制柜排布1. 接触器2. 滤波器1. 接触器2. 滤波器3. 变频器4. 监视窗5. 三脚插座6. 保险丝7. 相序8. 主断路器9. 漏电断路器10. LCEDRV驱动板11. LCECPU主控制板12. LCE230/LCEADO平安回路板13. 变压器14. LCEBRK抱闸模块15. 继电器16. 线排17. 行程开关18. 松闸扳手19. 按钮控制面板20. LCEREC电源板21. LCEOPT功能板22. LCEGTW板3.3 平安回路1.GPS20K,GP20K,GO20K平安回路图2.无机房平安回路图四用户界面的操作手册4.1 CPU用户界面的按钮4.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层〔轿厢位置〕4.新楼层〔目标楼层〕5.增加数值/楼层6.选择数值/承受7.上召8.召9.限速器测试10.子菜单11.数值〔调整值〕12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示如何通过用户界面召梯下例描述了召梯的步骤。

在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变"door open time"参数的步骤。

目录升级CPU和DRV指导手册(最终版)机房控制柜打上紧急电动, 上电.6—16= 7 断电上电6—1= 11 断电上电1—99= 2 断电上电5—7—2 断电上电1—1 与锁梯层一致(1—72)1—2 6(该参数设置后外呼盒上会有运行箭头)1—12 有提前开门时设 4 无提前开门时设 01—13 01—18 单开门时设 1 双开门时设为 31—24 单开门时设 0 双开门时设为 1 1—42 11—71 31—72 锁梯返回层1—79锁梯时照明关闭=0锁梯时照明不关闭=11—83 11—92 11—930 双开门时设 11—9471—98 17—907—8007—8107—84显示当前位置 1显示下一位置 17—97 1 (锁梯时电梯返回锁梯层关门后外召显示关闭)6—1 116—2 16—26 1.56—28 1.76—34 1.7 (短层时可以小一些)6—60 01—30 基站层锁梯返回层1—32 反基站延时1—33 反基站功能选择1—44 司机功能1—60消防反回曾层1—6111 区域码1—62 1 消防功能选择1—50 为电梯号一号梯为1二号梯为2一类推1—56 为电梯台数1—41 Submenu 1为放到乱功能设为1Submenu2为消号功能设为11用户界面的操作手册 21.1 CPU用户界面的按钮 21.1.1用户界面的按钮 21.1.2 LCE™用户界面的LEDs和按钮71.2变频器用户界面141.2.1面板操作说明142. 慢车运行前需做步骤162.1 修改CPU参数162.2 设置变频器162.2.1同步曳引机162.2.2异步曳引机203.快车调试243.1 DRV抱闸延时调整243.2轿顶检修箱内CCBS拨码开关位置调整243.3 井道自学习243.4 减速距离学习253.5 显示程序设置253.6 减速距离学习25 附录1:参数表28 附录2:OPT拨码开关位置表60 附录3：选项功能缩写62 1用户界面的操作手册1.1 CPU用户界面的按钮1.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示下例描述了召梯的步骤。

巨人通力调试主板基本参数（上）西奥系列功能参数设置(上)新时达系统运行次数及密码设置西奥系列常见驱动故障及排除方法(上)西奥系列常见驱动故障及排除方法(中)西奥系列常见驱动故障及排除方法(下)巨人通力GPS33E默纳克系统端子说明培训通力有机房和无机房安全回路短接介绍培训通力小机房电梯控制系统培训西奥系列查看主板故障及驱动故障清除及常见闪烁的信息西威变频器故障查询及操作方法(上）西威变频器故障查询及故障处理(中)西继迅达SCH5600电梯故障代码(上）西继迅达SCH5600电梯故障代码(中）默纳克E65UCMP轿厢意外移动保护故障处理默纳克E66抱闸制动力检测异常故障处理最新新国标展鹏门机故障码带门机参数表(下)默纳克NICE3000和NICE3000new最新系统小键盘更新了些新功能使用方法默纳克系统NICE3000和NICE3000new故障历史记录查询方法默纳克万能MDKE6服务器使用说明西子奥的斯OH6000主板与接口板端子介绍目录一、主板基本参数二、慢车运行一、主板基本参数参数1—1、出厂值1、功能说明、与锁梯层一致参数1—2 、出厂值6、功能说明、全集选带运行箭头设6参数1—10、出厂值5、功能说明、开门保持时间（可根据现场情况设定）参数1—12、出厂值0、功能说明、选择ADO/ACL带提前开门设4，不带提前开门设0参数1—13、出厂值 0、功能说明、强制关门参数1—18、出厂值1、功能说明、单开门设1，贯通门设3参数1—23、出厂值1、功能说明、前门类型（所有电梯必须设为1）参数1—24、出厂值0、功能说明、后门类型，有后门时设1参数1—30、出厂值1、功能说明、泊梯层，和基站设为一致参数1—32、出厂值99、功能说明、泊梯时间参数1—33、功能说明、用按钮错误消时设submenu1-0、submenu2-用防捣乱功能时设submenu1-1 submenu2-1、关闭此功能两个都设0参数1—42、出厂值1、功能说明、内召注册时蜂鸣参数1—43、出厂值0、功能说明、外召忽略允许0不使用1使用计时结束内召（为响应超时的外呼而忽略新外呼）参数1—44、出厂值0、功能说明、有司机功能时设4，无司机功能设0参数1—50、出厂值1、功能说明、在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1、2、3无并联设1 参数1—51、出厂值33、功能说明、并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加1参数1—53、出厂值2、功能说明、重开门类型，重开门一次设1，重开门数次设2参数1—54、出厂值1、功能说明、最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）参数1—56、出厂值8、功能说明、群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设8参数1—60、出厂值1、功能说明、消防返回层，和消防层设为一致参数1—61、出厂值11、功能说明、消防区域码，有消防设11，无消防设0参数1—62、出厂值0、功能说明、消防功能，有消防设1，无消防设0参数1—71、出厂值3、功能说明、检修驱动极限，须设为3参数1—72、出厂值1、功能说明、锁梯返回层，和基站设为一致参数1—79、出厂值0、功能说明、锁梯时轿厢照明状态，关闭设0，不关闭设1参数1—83、出厂值1、功能说明、超载闪烁信号，不闪烁设0，闪烁设1参数1—92、出厂值1、功能说明、风扇类型（1为自动且带开关，0为自动）参数1—93、出厂值0、功能说明、COP不可选择，单开门设0，贯通门设1参数1—94、出厂值7、功能说明、到站钟参数1—98、出厂值1、功能说明、照明类型（1为自动且带开关，0为自动）参数6—1、出厂值11、功能说明、驱动类型参数6—2、出厂值 1、功能说明、井道类型（只能设1）参数6—17、出厂值1、功能说明、自学习前设1，自学习完成后设为0参数6—20、77N位置，功能说明、5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）参数6—21 、77U位置，功能说明、5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）参数6—26、出厂值0.3、功能说明、爬行时间5-5-1学习前设0.3。

版本记录版本更改内容简述编制日期- CR-14-08-001 葛晓敏2014-09-01目次1用户界面的操作手册 11.1 CPU用户界面的按钮 11.2 CPU端口定义和状态指示 51.3 操作面板用户界面的按钮 72 慢车调试 152.1 先决条件与准备152.2 断电操作 152.3 检查接线 152.4 检查检修状态 152.5 系统上电162.6 设置参数 162.7 电机调谐 172.8 检查运行方向182.9 轿顶检修运行183.快车调试193.1 楼层信息自学习193.2 外呼自动寻址193.3 称量自学习 193.4 监控运行电流 203.5 平层精度调整 203.6 舒适感调整213.7 检查安全 23附录A CPU错误代码表24附录B CPU参数表371用户界面的操作手册1.1 CPU用户界面的按钮1.1.1用户界面的按钮按钮和显示屏CPU用户界面如上图，3 个按钮分别定义为PRG、UP、SET。

按键名称具体功能PRG按钮在任何状态下，按下PRG按钮，显示的是当前的功能组菜单号，可以通过UP按钮，改变功能组菜单号；UP按钮在功能组菜单下，可以通过UP按钮进行组号递增，目前定义CPU有13个功能组菜单，因此，UP按钮可以将功能组菜单号循环变化，即0、1、2、3、4、5、6、7、8、9、A、B、C、0。

另外，在特定功能组数据菜单中，UP按钮也可以进行数据输入；SET按钮在功能组菜单下，按SET按钮进入该功能组的数据菜单。

在特定功能组下的数据菜单中，输入简单命令后，按SET按钮保存后，操作面板默认进入F0的菜单显示。

呼梯设定过程如上图所示，使用3个按钮呼梯至5楼操作示意图。

小键盘各菜单功能说明如下：功能名称具体功能描述F0：楼层及运行方向信息上电默认为F0的数据菜单显示，3位数码管的后两位数字显示当前电梯所在的楼层，第1位的数码管用于方向显示。

在电梯停止情况下，第1位数码管不显示，当电梯上行或下行时，该数码管对应地闪烁指示“”或“”。

巨人通力电梯调试参数（2015最新）E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录，清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值)必备1-1 主楼层选择主楼层(1)楼层号1-2 控制方式集选方式选择：1=SBC 单按钮控制：2=DC 下集选：3=FC 全集选：4=PB 按钮控制门系统 1-10 开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)1-11 重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位 0.1 秒(1—99)1-12 激活 ADO 激活提前开门功能 0=关闭：1=激活1-13 强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)1-15 新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位 0.1 秒。

0=无该功能(0-99)1-16 光眼延时设置光眼被挡到重新关门的时间(0-99)20 单位 0.1 秒。

0=无该功能(0-99)1-17 光眼正常快速关门设置光眼正常后快速关门 0=无 1=有1-18 禁止同时开门 A 门和 B 门的开门及同时开门功能 1=A 门优先;2=B门优先 3=同时1-19 对穿门轿厢选用对穿门轿厢 0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器 0=关;1=门完全打开时响1-21 延长开门时间 LCECOS 的输入 XC(34：E)的类型 0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);1-22 DOP 类型选择 DOP 类型 0=none;1=DOP CS泊梯 1-30 泊梯楼层如 1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应 0，0=0FF，nn=楼层号1-31 泊梯时开门泊梯时 A 门与 B 门的开关情况 0=关，1=A 门优先，2=B门优先，3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒1-33 泊梯模式选择单台或群组泊梯 0=关，1=单梯，2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能 0=关，nn=指定楼层1-35 自动返回特定楼层(ADF)功能将电梯开往此楼层 0=回主楼层，nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应 0=关，1=开，1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号 0=关，1=开1-42 内选登记蜂鸣器当内选按亮(登记)时发出一短促声音 0=关，1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼 0=关，1=开1-44 司机模式选择 0：标准 1：ATS HK/ 2：ATS CS1-45 锁的类型(楼层进出控制)指定 LCEOPT 的锁输入信号-锁-的用法 0=关，1：锁内选，2：锁外呼，3：锁内选和外呼1-46 优先下呼 1。
