电流互感器使用方法电流互感器是电力系统将电网中的高压信号变换传递为小电流信号，从而为系统的计量、监控、继电保护、自动装置等提供统一、规范的电流信号(传统为模拟量，现代为数字量)的装置；同时满足电气隔离，确保人身和电器安全的重要设备。

电流互感器是组成二次回路的电器，并不是串联在主电路中的，一般来说，使用电流互感器的场合都是在主回路电流大于电表承受能力的情况下。

一般电表承受的电流为5A，当主回路电流大于5A时就使用电流互感器将主回路电流等比例缩小——就是所谓的变比。

一般来说电流互感器中间的大的孔是穿过主回路线路的，根据主回路电流大小还可能进行几次穿孔，而电流互感器的端子与测量电表直接串联组成二次回路。

电流互感器在使用中应注意事项：1.运行中的电流互感器二次侧决不允许开路，在二次侧不能安装熔断器、刀开关。

这是因为电流互感器二次侧绕组匝数远远大于一次侧匝数，在开路的状态下，电流互感器相当于一台升压变压器。

2、电流互感器安装时，应将电流互感器的二次侧的一端（一般是K2）、铁芯、外壳做可靠接地。

以预防一、二侧绕组因绝缘损坏，一次侧电压串至二次侧，危及工作人员安全。

3、电流互感器安装时，应考虑精度等级。

精度高的接测量仪表，精度低的用于保护。

选择时应予注意。

4、电流互感器安装时，应注意极性（同名端），一次侧的端子为L1、L2（或P1、P2），一次侧电流由L1流入，由L2流出。

而二次侧的端子为K1、K2（或S1、S2）即二次侧的端子由K1流出，由K2流入。

L1与K1，L2与K2为同极性（同名端），不得弄错，否则若接电度表的话，电度表将反转。

5、电流互感器一次侧绕组有单匝和多匝之分，LQG型为单匝。

而使用LMZ型（穿心式）时则要注意铭牌上是否有穿心数据，若有则应按要求穿出所需的匝数。

注意：穿心匝数是以穿过空心中的根数为准，而不是以外围的匝数计算（否则将误差一匝）。

6、电流互感器的二次绕组有一个绕组和二个绕组之分，若有二个绕组的，其中一个绕组为高精度（误差值较小）的一般作为计量使用，另一个则为低精度（误差值较大）一般用于保护。

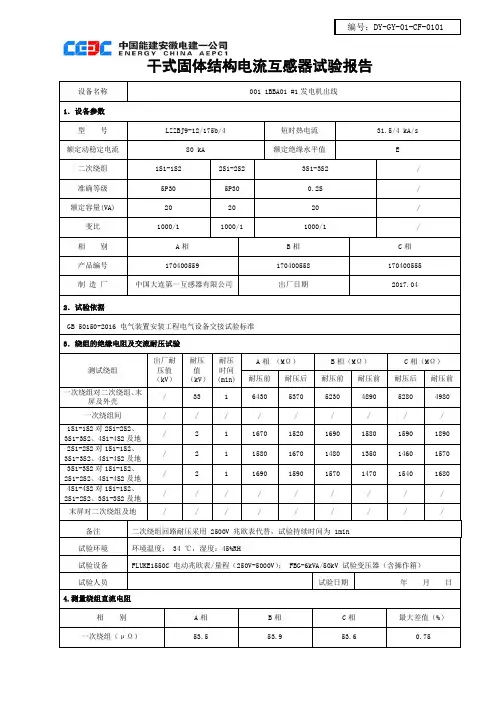

干式固体结构电流互感器试验报告设备名称001 1BBA01 #1发电机出线1．设备参数型号LZZBJ9-12/175b/4 短时热电流31.5/4 kA/s 额定动稳定电流80 kA 额定绝缘水平值 E 二次绕组1S1-1S2 2S1-2S2 3S1-3S2 / 准确等级5P30 5P30 0.2S / 额定容量(VA) 20 20 20 / 变比1000/1 1000/1 1000/1 / 相别A相B相C相产品编号170400559 170400558 170400555 制造厂中国大连第一互感器有限公司出厂日期2017.04 2．试验依据GB 50150-2016 电气装置安装工程电气设备交接试验标准3．绕组的绝缘电阻及交流耐压试验测试绕组出厂耐压值（kV）耐压值（kV）耐压时间(min)A相（MΩ）B相（MΩ）C相（MΩ）耐压前耐压后耐压前耐压前耐压后耐压前一次绕组对二次绕组、末屏及外壳/ 33 1 6430 5370 5230489052804980一次绕组间/ / / / / / / / / 1S1-1S2对2S1-2S2、3S1-3S2、4S1-4S2及地/ 2 1 1670 1520 16901580 1590 1890 2S1-2S2对1S1-1S2、3S1-3S2、4S1-4S2及地/ 2 1 1580 1670 14801350 1460 1570 3S1-3S2对1S1-1S2、2S1-2S2、4S1-4S2及地/ 2 1 1690 1590 15701470 1540 1680 4S1-4S2对1S1-1S2、2S1-2S2、3S1-3S2及地/ / / / / / / / / 末屏对二次绕组及地/ / / / / / / / / 备注二次绕组回路耐压采用 2500V 兆欧表代替，试验持续时间为 1min试验环境环境温度： 34 ℃，湿度：45%RH试验设备FLUKE1550C 电动兆欧表/量程（250V-5000V）； FBG-6kVA/50kV 试验变压器（含操作箱）试验人员试验日期年月日4.测量绕组直流电阻相别A相B相C相最大差值（%）一次绕组（μΩ）53.5 53.9 53.6 0.75二次绕组（Ω）1S1-1S2 7.565 7.561 7.531 0.45 2S1-2S2 7.566 7.551 7.559 0.10 3S1-3S2 3.687 3.694 3.702 0.40 4S1-4S2 / / / /试验环境环境温度：34 ℃试验设备CTC780B互感器测试仪试验人员试验日期年月日5．电流互感器的励磁特性曲线相别绕组1S1-1S2 电流（A）0.001 0.005 0.01 0.02 0.05 0.1 0.5 1A相电压（V）51.08 411.47 706.38 813.41 887.06 915.90 987.67 1011.04 B相电压（V）40.98 336.77 630.31 791.70 863.55 905.22 977.24 999.67 C相电压（V）50.12 389.94 696.81 802.34 867.08 911.60 979.55 998.28 相别2S1-2S2 电流（A）0.001 0.005 0.01 0.02 0.05 0.1 0.5 1A相电压（V）67.35 431.47 796.38 893.41 943.06 975.90 1017.47 1025.64 B相电压（V）56.47 411.03 744.08 865.75 925.47 959.46 1011.21 1021.65 C相电压（V）64.74 434.12 788.65 886.99 957.73 1001.89 1045.13 1054.34 相别3S1-3S2 电流（A）/ / / / / / / /A相电压（V）/ / / / / / / /B相电压（V）/ / / / / / / /C相电压（V）/ / / / / / / /相别/ 电流（A）/ / / / / / / /A相电压（V）/ / / / / / / /B相电压（V）/ / / / / / / /C相电压（V）/ / / / / / / / 试验环境环境温度：34 ℃试验设备CTC780B互感器测试仪试验人员试验日期年月日6．互感器的极性的检查相别A相B相C相结果减极性减极性减极性试验设备CTC780B互感器测试仪试验人员试验日期年月日7．互感器的变比检查相别绕组额定变比实测变比变比误差A相1S1-1S2 1000/1 1000/1.0001 0.01% 2S1-2S2 1000/1 1000/1.0002 0.02% 3S1-3S2 1000/1 1000/1.0002 0.02% 4S1-4S2 / / /B相1S1-1S2 1000/1 1000/1.0001 0.01% 2S1-2S2 1000/1 1000/0.9999 0.01% 3S1-3S2 1000/1 1000/1.0001 0.01% 4S1-4S2 / / /C相1S1-1S2 1000/1 1000/1.0001 0.01% 2S1-2S2 1000/1 1000/1.0001 0.01% 3S1-3S2 1000/1 1000/0.9999 0.01% 4S1-4S2 / / /试验设备CTC780B互感器测试仪试验人员试验日期年月日8.局部放电试验相别A相B相C相测量电压（kV) / / /局部放电量（pC）/ / /试验环境环境温度：/ ℃，湿度：/ %RH试验设备/试验人员/ 试验日期/年 / 月 /日9. 试验结论结论审核人员审核日期年月日。
