「解放牌汽车前刹车调整臂外壳工艺过程卡」标题:解放牌汽车前刹车调整臂外壳工艺过程卡一.工艺简介解放牌汽车前刹车调整臂外壳是制造汽车前刹车系统中的重要零部件,用于固定和保护刹车调整机构,以确保整个刹车系统的正常运行。
本文将详细介绍解放牌汽车前刹车调整臂外壳的制造工艺过程。
二.工艺流程1.材料准备1)钢板:选择高强度低合金钢板作为材料,符合主要国内和国际标准要求。
2)材料切割:按照需求将钢板切割成相应尺寸的工件。
2.冲压加工1)面料零件冲压:将切割好的钢板放置在冲压机上,进行冲压成型。
2)零件定位孔冲压:根据设计要求,在工件上冲压定位孔。
3.折弯成型1)将冲压完成的面料零件放置于折弯机上,进行折弯成型,以满足外壳的设定尺寸和形状要求。
4.焊接加工1)工件点焊:使用电阻焊机对工件的接触点进行点焊,确保焊接牢固。
2)工件整体焊接:将已点焊好的零部件进行整体焊接,形成完整的前刹车调整臂外壳。
5.表面处理1)清洗:将焊接完成的外壳进行清洗,去除焊渣和杂质。
2)磷化处理:通过对外壳表面进行磷化处理,提高其抗腐蚀性能和涂装附着性。
3)除油除锈:使用相应的溶剂或溶液除去外壳表面的油和锈。
6.涂装1)底漆喷涂:对已经处理完的外壳进行底漆喷涂,增强表面保护和涂层附着性。
2)高温烘干:将喷涂好底漆的外壳置于高温烘干设备中,加速底漆固化。
3)面漆喷涂:对底漆固化完成的外壳进行面漆喷涂,提升外观质量和防腐蚀能力。
7.装配1)通过合适的连接件将刹车调整臂外壳与其他相关零部件进行连接,使其完整地组装到汽车刹车系统中。
8.检测与质量控制1)外观检查:对已装配好的前刹车调整臂外壳进行外观检查,检查是否有表面缺陷、气泡等问题。
2)尺寸测量:使用合适的测量工具对外壳尺寸进行测量,确保其符合设计要求。
3)功能测试:将安装好的汽车前刹车系统进行功能测试,检查刹车调整臂外壳是否能够正常工作。
9.包装与出厂1)对已通过检测的汽车前刹车调整臂外壳进行包装,以确保在运输过程中不受损。
解放牌汽车前刹车调整臂外壳工艺过程卡讲解第一步:材料准备首先需要准备生产该外壳所需的材料,通常情况下,解放牌汽车前刹车调整臂外壳会采用具有高强度和良好可塑性的铝合金材料。
生产前需要对材料进行检查,确保其质量符合要求。
第二步:毛坯加工接下来,将铝合金材料切割成具有一定形状的毛坯,通常可以采用冷挤压工艺将材料压制成近似外壳的形状,这样可以减少后续的机械加工和材料浪费。
第三步:热处理经过冷挤压工艺形成的毛坯需要进行热处理,目的是改善材料的性能和组织结构。
通过控制热处理的温度、时间和冷却速度等参数,可以使铝合金材料具有良好的力学性能和耐磨性能。
第四步:机械加工经过热处理后的毛坯需要进行精密的机械加工,包括铣削、钻孔、镗削等工序,以实现外壳的各个部位的尺寸精确度和表面质量。
机械加工过程中需要使用适当的刀具和加工设备,确保加工质量。
第五步:表面处理机械加工完毕后,外壳的表面通常需要进行一定的处理,主要是为了增加其防腐蚀性能和提高外观质量。
常见的表面处理方法包括阳极氧化、电泳涂装、喷漆等,根据外壳的具体要求选择适当的处理方法。
第六步:装配与检验经过表面处理后,外壳可以进行装配,即将各个零部件组装在一起,形成最终的产品。
在装配过程中需要进行严格的质量检验,确保每个零部件的尺寸和性能满足要求。
同时,还需要进行功能性测试,如刹车调整臂的调整功能是否正常等。
第七步:包装和出货最后,经过装配和检验的外壳需要进行包装和出货。
通常采用适当的包装材料和方式,以确保产品在运输和储存过程中不受损。
然后,根据订单要求安排物流,将产品送至客户手中。
以上就是解放牌汽车前刹车调整臂外壳工艺过程的详细讲解,通过以上步骤可以保证该零部件的质量和性能达到预期要求。
在实际的生产过程中,还需要严格执行相关的质量管理制度和标准,确保整个制造过程的可控性和稳定性。
标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号CA10B 零件图号83102产品名称解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间02 铣KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87×38×157 1 1设备名称设备型号设备编号同时加工件数铣床X6012 1 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助01 半精铣ø82左端面至32和ø32左端面至15专用夹具直径100长125 14齿直径80长63 12齿圆柱形铣刀700 219.8 1.431半精铣ø82右端面至32和ø32右端面至12专用夹具直径100长125 14齿直径80长63 12齿圆柱形铣刀700 219.8 1.43 1设计(日期)校对(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号CA10B零件图号83102产品名称解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间03镗KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87×38×157 1 1设备名称设备型号设备编号同时加工件数镗床T617A 1 5夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助03 镗孔Ø62,从Ø58镗至Ø62 专用夹具500 32 0.2 3 1设计(日期)校对(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号CA10B 零件图号83102产品名称解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间04 钻KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87×38×157 1 1设备名称设备型号设备编号同时加工件数钻床Z515 1 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助04 钻Ø12孔专用夹具直径为ø12的钻头500 18.84 0.08 6 1标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号CA10B 零件图号83102产品名称解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间05 铣KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87×38×157 1 1设备名称设备型号设备编号同时加工件数铣床X5012 2 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助05 铣Ø30左端面至37尺寸专用夹具ø30 4齿立铣刀130 14.6952 0.4 3 1标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号CA10B 零件图号83102产品名称解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间06 插KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87×38×157 1 1设备名称设备型号设备编号同时加工件数插床B5020 1 5夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助06 插方槽,插至与右端面Ø30上边平齐专用夹具设计(日期)校对(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号CA10B 零件图号83102产品名称解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间07 钻KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87×38×157 1 1设备名称设备型号设备编号同时加工件数钻床Z515 2 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助07 钻RC118锥孔专用夹具500 18.84 0.08 12 108 攻螺纹设计(日期)校对(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号CA10B 零件图号83102产品名称解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间08 钻KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87×38×157 1 1设备名称设备型号设备编号同时加工件数钻床Z515 3 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助09 用盖板钻打5×Ø4.3的孔专用夹具500 6.751 0.08 32 1设计(日期)校对(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号CA10B 零件图号83102产品名称解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间10 钻KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87×38×157 1 1设备名称设备型号设备编号同时加工件数钻床Z515 4夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 钻孔M10攻螺纹专用夹具500 15.7 0.08 5 1设计(日期)校对(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号CA10B 零件图号83102产品名称解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间11 钻KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87×38×157 1 1设备名称设备型号设备编号同时加工件数钻床Z515 5 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助11 钻Ø13通孔500 20.41 0.08 6.5 1设计(日期)校对(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号CA10B 零件图号83102产品名称解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间12 钻孔KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸铁157×87×38 1 1设备名称设备型号设备编号同时加工件数钻床Z515 6 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助12 钻Ø13.8至47尺寸专用夹具500 21.67 0.08 6.9 1设计(日期)校对(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号CA10B 零件图号83102产品名称解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间13 钻孔KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸铁157×87×38 1 1设备名称设备型号设备编号同时加工件数钻床Z515 7 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助13 钻φ16至2尺寸专用夹具500 25.12 0.08 8 1。
机械制造技术基础课程设计说明书题目:CA10B解放牌汽车前刹车调整臂外壳夹具设计姓名:学院:学号:指导教师:完成日期:目录序言 (2)一.零件的分析 (2)〈一〉.零件的作用 (2)〈二〉零件的工艺分析 (2)二.工艺规程的设计 (3)〈一〉确定毛坯的制造形式 (3)〈二〉基准的选择 (3)〈三〉制定工艺路线 (3)〈四〉机械加工余量,工序尺寸及毛坯尺寸的确定 (5)〈五〉.切削用量以及机床的确定 (7)三. 零件专用夹具的设计 (9)〈一〉设计方案的确定 (9)〈二〉夹紧力的分析 (10)〈三〉精度的分析 (10)四.课程设计总结 (10)序言机械制造技术基础课程设计是我们学完了大学全部基础知识,技术基础课以及大部分专业课以后进行的。
这是我们在进行毕业设计之前对所学课程一次深入的,综合性的总复习,也是一次理论联系实际的训练,因此它在我四年的大学生活中占有重要地位。
就我个人而言,这次课程设计是对自己未来从事的工作进行的一次适应性的训练,从中锻炼自己分析问题,解决问题的能力,为今后的工作打下良好的基础。
一.零件的分析〈一〉.零件的作用:题目给出的是CA10B解放牌汽车前刹车调整臂外壳,它的主要作用是对前刹车调整臂进行支撑和保护。
〈二〉. 零件的工艺分析零件的加工过程中,要保证侧孔φ13.8,φ13,φ16在同一个中心线上,中心轴线距定位基准φ60孔为39.5±0.2的位置精度要求;另外,上端R11孔对右侧凸台端面有70±0.25的位置精度要求;零件大端两侧端面相对中心对称线有的尺寸要求。
本课程设计所设计的夹具用于在C620车床上加工大端端面及φ60孔的装夹。
设计以大端一侧端面、R41外圆面为定位基准,上端以R16外圆用V型块压紧,进行加工。
加工包括粗精车大端端面及φ60内孔,主要加工面是大端端面,孔为次要加工表面。
二、工艺规程的设计<一> 确定毛坯的制造形式零件的材料为KT350,零件承受的冲击载荷不是很大,且零件的轮廓尺寸较大,结构较为复杂,又为大批量生产,而且表面粗糙度质量要求也不是很高,故可采用铸件,以提高生产效率和效益。
CA10B解放牌汽车前刹车调整臂外壳夹具设计课程设计说明书题目:CA10B解放牌汽车前刹车调整臂外壳夹具设计姓名:学号:指导教师:完成日期:课程设计设计任务内装1.前刹车调整臂外壳的机械加工工艺过程卡片2.C620车床专用加具总装图3.夹具的主要零件图(1)端盖零件图1张(A3)(2)杠杆零件图1张(A3)(3)夹具体零件图1张(A3)(4)平衡块零件图1张(A3)(5)压块零件图1张(A3)(6)滑块零件图2张(A3)(7)夹具体座零件图1张(A3)姓名:学号:指导教师:完成日期:目录序言 (5)一.零件的分析 (5)〈一〉.零件的作用: (5)〈二〉 . 零件的工艺分析 (5)二、工艺规程的设计 (6)<一> 确定毛坯的制造形式 (6)<二> 基准的选择 (6)<三> 制定工艺路线 (6)<四> 机械加工余量,工序尺寸及毛坯尺寸的确定 (8)<五> 切削用量以及机床的确定 (9)三. 零件专用夹具的设计 (11)<一> 设计方案的确定 (11)<二> 夹紧力的分析 (11)<三> 精度的分析 (12)<四> 夹具操作说明 (12)四.课程设计总结 (12)参考书目 (13)序言机械制造技术基础课程设计是我们学完了大学全部基础知识,技术基础课以及大部分专业课以后进行的。
这是我们在进行毕业设计之前对所学课程一次深入的,综合性的总复习,也是一次理论联系实际的训练,因此它在我四年的大学生活中占有重要地位。
就我个人而言,这次课程设计是对自己未来从事的工作进行的一次适应性的训练,从中锻炼自己分析问题,解决问题的能力,为今后的工作打下良好的基础。
一.零件的分析〈一〉.零件的作用:题目给出的是CA10B解放牌汽车前刹车调整臂外壳,它的主要作用是对前刹车调整臂进行支撑和保护。
〈二〉. 零件的工艺分析零件的加工过程中,要保证侧孔φ13.8,φ13,φ16在同一个中心线上,中心轴线距定位基准φ60孔为39.5±0.2的位置精度要求;另外,上端R11孔对右侧凸台端面有70±0.25的位置精度要求;零件大端两侧端面相对中心对称线有的尺寸要求。
设计题目:CA10B解放牌汽车前刹车调整臂外壳夹具设计(全套)设计任务内装1.前刹车调整臂外壳的机械加工工艺过程卡片2.C620车床专用加具总装图3.夹具的主要零件图(1)端盖零件图1张(A3)(2)杠杆零件图1张(A3)(3)夹具体零件图1张(A3)(4)平衡块零件图1张(A3)(5)压块零件图1张(A3)(6)滑块零件图2张(A3)(7)夹具体座零件图1张(A3)学校:姓名:学号:指导教师:序言......................................... 错误!未定义书签。
一、零件的分析............................. 错误!未定义书签。
(一)、零件的用途介绍。
........... 错误!未定义书签。
(二)、零件的工艺分析。
........... 错误!未定义书签。
二、工艺规程设计......................... 错误!未定义书签。
(一)、确定毛坯的制造形式 ...... 错误!未定义书签。
(二)、基准的选择....................... 错误!未定义书签。
四、机械加工余量,工序尺寸及毛坯尺寸的确定。
......................................................... 错误!未定义书签。
三、夹具设计................................. 错误!未定义书签。
(一)定位基准的选择............. 错误!未定义书签。
(二)切削力及夹紧力计算 .... 错误!未定义书签。
(三)定位误差分析..................... 错误!未定义书签。
参考文献......................................... 错误!未定义书签。
0序言机械制造工艺学课程设计是在我们学完了大半部分大学基础和专业课,并进行了生产实习的基础上进行的一个教学环节。
目录一、零件的作用 (1)二、零件的技术要求 (1)三、确定生产类型 (1)四、确定毛坯 (1)五、毛坯的尺寸公差和机械加工余量 (1)六、零件铸造毛坯简图 (2)七、表面加工方法的确定 (3)八、切削用量、时间定额的计算 (5)九、夹具的设计 (6)十、设计小结 (7)一、前刹车调整臂外壳的作用CA10B解放牌汽车的前刹车调整臂外壳主要作用是对前刹车调整臂进行支撑和保护,其中心是一个花键孔,外面是蜗轮齿。
侧面有一个蜗杆轴,头上有一个四方,调整刹车用。
最外头有一个孔,装销子连接刹车分泵。
孔及键槽和轴配合传递扭矩达到调整刹车的作用。
二、调整臂外壳的技术要求三、确定零件的生产类型N=10000辆/年*1件/辆*(1+3%)*(1+5%)=10351.5件/年查表1-4知,零件的生产类型为大批生产。
四、选择毛坯本零件用于支撑和保护前刹车调整臂,同时也传递力矩,因此对零件有一定强度要求。
选用KT350,抗拉强度达到300Mpa,而且可锻铸铁可以承受震动或冲击,这些铸件如果是大批量生产,则它的底成本优点便更加突出。
五、确定毛坯的尺寸公差和机械加工余量除非另有规定,要求的机械加工余量适用于整个毛坯铸件,即对所有需机械加工的表面只规定一个值,且该值应根据最终机械加工后成品铸件的最大轮廓尺寸,在相应的尺寸范围内选取。
零件采用砂型铸造,加工余量为G级零件的最大加工轮廓尺寸为84mm ,查表2-4知加工余量为1.4mm ,所以所有加工面都选取1.4的加工余量。
项目/mm机械加工余量/mm 尺寸公差/mm备注 大头两端面两端各取1.4表2-4 1.31.32.6+-表2-3 小头两端面两端各取1.4表2-4 1.11.12.2+- 表2-3 螺杆孔左面1.4表2-4 1.41.42.8+- 表2-3 螺杆孔右面1.4表2-4 1.31.32.6+- 表2-3 R64孔1.4表2-4 1.31.32.8+- 表2-3 大头孔槽两端取1.4表2-41.61.63.2+- 表2-3六、绘制零件铸造毛坯简图七、表面加工方法的确定根据该零件的技术要求和装备要求,选择零件12φ孔、64φ孔和大头一端面作为精基准。
机械制造技术基础课程设计说明书设计题目CA10B解放牌汽车前刹车调整臂外壳的机械加工工艺规程及专用夹具设计设计者班号设计者指导教师常熟理工学院机械制造技术基础课程设计任务书题目: CA10B解放牌汽车前刹车调整臂外壳的机械加工工艺规程及专用夹具设计内容: 1. 零件图1张2. 零件毛坯图1张3. 机械加工工艺过程综合卡片4张4. 工艺装备(夹具)设计装配图1张5. 课程设计说明书1份班级学号学生指导教师2012年6月序言机械制造工艺学课程设计是在我们学完了大半部分大学基础和专业课,并进行了生产实习的基础上进行的一个教学环节。
它要求我们学生全面地综合地运用本课程及其有关先前修的理论和实践知识,进行零件加工工艺规程的设计,机床夹具设计和刀具、量具的正确运用。
我希望能通过这次课程设计加深一下对先前学过的专业知识的理解和运用,培养独立的分析和解决工程实践问题的能力和熟悉并运用手册、规程及图表资料编写技术文件的基本技能,努力养成创新、严谨的工作态度。
一、零件的分析(一)、零件的用途介绍。
我们这次题目做的零件是CA10B解放牌汽车“前刹车调整臂外壳”,它的主要作用是对前刹车调整臂进行支撑和保护,它的中心是一个花键孔,外面是蜗轮齿。
侧面有一个蜗杆轴,头上有一个四方,调整刹车用。
最外头有一个孔,装销子连接刹车分泵。
孔及键槽和轴配合传递扭矩达到调整刹车的作用。
(二)、零件的工艺分析。
本零件用于支撑和保护前刹车调整臂,同时也传递力矩,因此对零件有一定强度要求。
选用KT350,抗拉强度达到300Mpa,而且可锻铸铁可以承受震动或冲击,这些铸件如果是大批量生产,则它的底成本优点便更加突出。
本零件有两组主要的加工表面。
它们是:(1)以φ62mm孔为中心的加工表面。
这一组的加工表面包括φ62mm孔,φ12mm二孔及它们的两个端面,键槽。
φ62mm中心孔和键槽起到定位和传递力矩的作用,所以它们的表面加工要求相对较高。
φ62mm孔,φ12mm二孔的中心轴线和它们的外端面要有一定的垂直度。

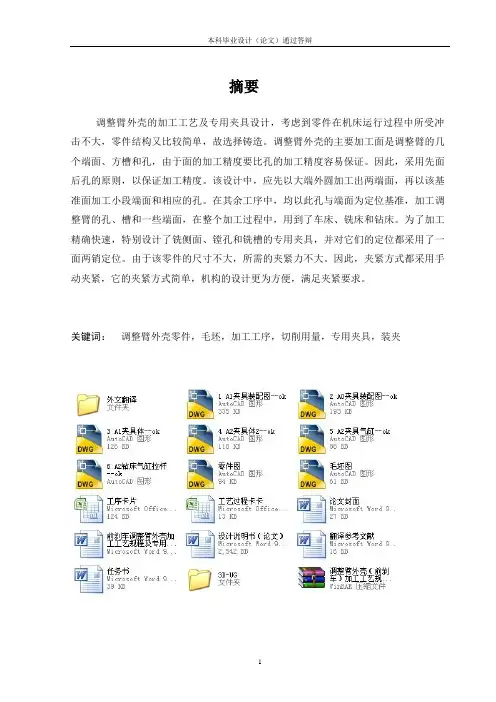

摘要调整臂外壳的加工工艺及专用夹具设计,考虑到零件在机床运行过程中所受冲击不大,零件结构又比较简单,故选择铸造。
调整臂外壳的主要加工面是调整臂的几个端面、方槽和孔,由于面的加工精度要比孔的加工精度容易保证。
因此,采用先面后孔的原则,以保证加工精度。
该设计中,应先以大端外圆加工出两端面,再以该基准面加工小段端面和相应的孔。
在其余工序中,均以此孔与端面为定位基准,加工调整臂的孔、槽和一些端面,在整个加工过程中,用到了车床、铣床和钻床。
为了加工精确快速,特别设计了铣侧面、镗孔和铣槽的专用夹具,并对它们的定位都采用了一面两销定位。
由于该零件的尺寸不大,所需的夹紧力不大。
因此,夹紧方式都采用手动夹紧,它的夹紧方式简单,机构的设计更为方便,满足夹紧要求。
关键词:调整臂外壳零件,毛坯,加工工序,切削用量,专用夹具,装夹ABSTRACTAdjusting arm housing processing technology and special fixture design,Taking into account the parts in the machine is not running during the hardest hit, spare parts and relatively simple structure, so select the cast.Adjusting arm housing the main processing area is to adjust a few arm end, square slots and openings, due to surface precision machining accuracy than the hole is hard to guarantee.Therefore, using the principles of the hole after the first plane to ensure accuracy. The design should be the first to be processed into both ends of the big end of cylindrical surface, then the base-level face processing in short sections and the corresponding hole.In the remaining processes are positioning this as the base hole and face processing adjustment arm holes, slots, and some face in the whole process, the use of the lathe, milling and drilling.In order to precise and rapid processing, specially designed side milling, boring and milling slot fixture, and their positioning have adopted the two side pin positioning.As the size of the parts is not required clamping force is not big.Therefore, the clamping means are manually clamped, clamping it simple, more convenient for the design of institutions to meet the clamping requirements.Key words:Adjustment arm shell parts, rough, processing technology, a dedicated fixture, positioning, clamping目录摘要 (1)ABSTRACT (2)目录 (3)第一章绪论 (1)第二章概述 (1)2.1夹具夹紧装置及夹具体的基本要求 (2)2.2机床夹具功用 (2)2.3机床夹具在机械加工中的作用 (3)2.4机床夹具组成 (4)2.5机床夹具的分类 (5)2.6机床夹具的设计要求 (6)2.7现代机床夹具的发展发向 (6)第三章零件的分析 (8)3.1零件的作用 (8)3.2零件的工艺分析 (8)第四章工艺规程设计 (9)4.1确定毛坯的制造形式 (9)4.2基准的选择 (9)4.3制定工艺路线 (9)4.4机械加工余量及毛坯尺寸的确定 (11)4.5确立切削用量及基本工时 (14)第五章夹具设计 (32)5.1Φ13.8孔和Φ16沉孔加工钻床夹具设计 (32)5.2定位基准的选择 (32)5.3切削力和夹紧力的计算 (33)5.4定位误差分析 (33)5.5夹具设计及操作的简要说明 (34)参考文献 (35)致谢 (36)第一章绪论随着科学技术的进步和生产力的发展,要求机械工业不断提供先进的技术设备,加之市场需求的变化多端,产品更新换代的周期越来越短,多品种、小批量生产的比例在提高。
.5前刹车调整臂外壳零件的机械加工工艺规程及工艺装备设计课程设计讲明书“前刹车调整臂外壳”零件的机械加工工艺规程及工艺装备设计<吕淑銮学 号:05016J 1218g机械工程学院"机/电二n—丿 05 机/电(2) 4 0^ 周益军 职 称:副教授.名目一零件分析 ...................... 一) 零件作用 二) 零件的技术要求二零件工艺分析 .................. 确定毛坯制造形式二)确定零件尺寸公差和加工余量学生姓名 所在院系 专业 班”级 指导老师.4.22三)拟定零件加工路线四)前刹车调整臂外壳零件加工工序内容设计三专用钻床夹具设计.........................1.夹具设计任务2.确定夹具的结构方案3.确定夹紧机构4.画夹具装配图5.确定夹具装配图上标准尺寸及技术要求四设计小节 (6)五参考文献机械制造工艺课程设计任务书设计题目:制定解放牌汽车CA10B 型前刹车调整臂外壳的加工工艺,设计钻Rc1/8 底孔的钻床夹具。
设计要求:大批量生产手工夹紧通用工艺设备设计目的:机械制造工艺能力综合实验是在学完机械制造技术后进行的一个综合性教学环节。
实验以课程设计为主,它一方面要求学生通过设计能获得综合运用所学知识进行工艺系统设计的差不多能力。
另一方面也为今后..2 (2)做毕业设计进行一次综合训练和预备。
学生应当通过机械制造工艺能 力综 合实验在以下方面得到锤炼。
1. 熟悉运用机械制造技术课程中的差不多理论以及在学习中学到的实 践知识,正确解决一个零件的工艺系统的设计以及在加工中的定位、夹紧。
工艺路线安排、工艺尺寸的确定等咨询题,保证零件的加工质量。
2. 提升结构设计能力。
学生通过设计夹具的训练, 应当获得按照被加工 零件的加工要求,设计出高效,省力,经济合理又能保证加工质量的 夹具的能力。
3.学会使用各类手册及图表资料。
把握与本设计有关的各种资料的名称 出处,能够熟练使用这些资料。
机械制造工艺学课程设计任务书题目:设计“前刹车调整臂外壳”(CA10B 解放牌汽车)零件的机械加工工艺规程鸡工艺设备(年产量为4000件)内装:1.前刹车调整臂零件图2.毛坯图3.工艺过程综合卡片4.机械加工工序卡片5.C620车床专用加具总装图6.夹具的主要零件图(1)夹具体零件图1张(A1)(2)端盖零件图 1张(A2)(3)压块零件图 1张(A3)(4)支撑板零件图 1张(A3)(5)杠杆零件图 1张(A4)(6)滑块零件图 2张(A4)(7)平衡块零件图 1张(A4)7.课程设计说明书班级学生指导教师教研室主任2010年12月28日机械制造工艺学课程设计实例机械制造工艺学课程设计说明书设计题目:设计“前刹车调整臂外壳实体造型”零件的机械加工工艺规程及工艺装备(年产量为400件)(前刹车调整臂外壳实体造型)设计者指导教师2010年12月28日目录序言 ............................................................................................................................... 一.零件的分析 ...............................................................................................................(一).零件的作用: .......................................................................................................(二) . 零件的工艺分析.............................................................................................二、工艺规程的设计.....................................................................................................(一) 确定毛坯的制造形式........................................................................................(二) 基准的选择.............................................................................................................(三) 制定工艺路线 .......................................................................................................(四) 机械加工余量,工序尺寸及毛坯尺寸的确定 ...........(五) 切削用量以及机床的确定...........................三. 零件专用夹具的设计.................................(一) 问题的提出.......................................(二) 夹具设计......................................... 定位基准的选择......................................... 2.定位误差的分析………………………………………………3. 夹具操作说明........................................ 参考书目...............................................(一)零件图(二)CA620车床夹具装配图(三)夹具零件图1。
第一章绪论1.1前言毕业设计是大学三年的综合性实践环节,目的是通过课题的设计研究,培养综合运用各门课程知识的能力,培养独立分析问题和解决问题的能力。
但是,高职学生的毕业设计不能完全等同于本科生,高职学生的毕业设计应密切与生产实际相结合,应与培养职业能力相结合,应体现高等职业教育的的特点和亮点。
毕业设计是学生对所学知识理论的检验与总结,能够培养和提高设计者独立分析问题和解决问题的能力,使学生学习并掌握科学研究、工程设计和撰写技术报告的基本方法。
毕业设计主要涉及科研、技术设备的革新、改造等方面,强调设计的独创性和实用性。
要求具备清晰的设计思路,具体的设计方案和步骤,准确的设计参数和计算分析,同时毕业设计也要求逻辑性强,条理清楚,语言精练。
优秀的毕业设计可以使学生的设计思路和创新理念得到很好的展现,充分体现学生对知识掌握和运用的熟练程度。
指导教师周密安排和精心指导下,我的这次毕业设计从确定设计课题、拟定设计方案、设计过程到毕业答辩都严格按照毕业设计工作计划进行。
第一:贴合身边的实际情况,展开充分的调研,以确定应用型毕业设计课题。
接到毕业设计任务后,我就根据我们高等职业教育毕业设计的特点开始在身边寻找适合的题材,发现身边的问题,从而引以为题。
我广泛的搜集和查询关于毕业设计的一些参考书,后来决定用这个课题。
由于加工的产品属于铜牌产品中的异性牌,原料的形状是各不相同的,而机床以及加工中心上的通用夹具无法对这些造型各异的原料进行合理有效的定位,必须要有专用夹具才能实现对产品的定位功能,而我们正面对着这样的问题。
根据书上的需要求,我开始这一套专用夹具的设计。
选好毕业设计题目是实现毕业设计目标、保证毕业设计质量的前提,我们的毕业设计的课题取自企业生产实际。
这个课题能较全面地应用学生所学专业知识或者将来工作所需的专业技术,达到综合运用的目的,既能够解决企业急需解决的生产技术问题,又能够培养学生的职业岗位能力,难度不是很大,符合我们高职专科生的专业理论知识水平和实际设计能力,工作量恰当,能够在规定时间内完成。
摘要本次设计研究的课题是解放牌汽车前刹车调整臂外壳零件的加工工艺及专用夹具的设计。
考虑零件在汽车运行时的刹车过程中所受冲击不大,零件结构又比较简单,故选择铸件毛坯。
它的主要加工面是各孔、前刹车调整臂外壳的端面和通槽,在加工中由于面的加工精度要比孔的加工精度容易保证。
因此,在设计中采用先面后孔的原则,并将孔与平面的加工划分为粗加工和精加工阶段,以保证加工精度。
在本次设计中,先以R41外圆和R16外圆轮廓为粗基准加工出两端面,再以该基准面定位加工φ12和φ62的孔。
在后面的工序中,均以该孔与端面为定位基准,再加工出前刹车调整臂外壳零件的其它孔、槽和端面,在整个加工过程中,主要采用了铣床、钻床和插床。
本次夹具的设计选择了第六道工序中钻φ13和φ13.8孔专用夹具的设计,对其采用了“一面两孔”的定位方式。
关键词:前刹车调整臂外壳零件;加工工艺;专用夹具;定位;夹紧AbstractThe task for design is the adjustment arm shell parts for braking of the processing technology boom and exclusive fixture design, which is in the front of the car called jiefang brand. Considering the parts in the machine not hitting seriously relatively simple structure, so I choose rough castings. The main processing is the hole surface, adjusting the number of face and arm slot, in the process of machining accuracy due to face processing than the hole to ensure the accuracy of easily. Therefore, the use in the design after the first hole of the principle of surface and hole and two-dimensional processing is divided into roughing and finishing stages to ensure the machining accuracy. In this design, the first R41 and R16 at both ends of the cylindrical surface processing, and then base-level processing of the holeof φ12a nd φ62. The processes behind both holes with the end of the baseline for positioning, processing to adjust the arm holes, slots, and some face in the whole process, mainly the use of the milling machine, drilling machine and slotting machine. And for the design of dedicated fixture I choose the sixth procedure, which drills the holes of φ13and φ13.8, the location are decided by the “one side and two holes”.Keywords:the adjustment arm shell parts for braking; processing technology; the dedicated fixture; positioning; clamping目录摘要 (I)Abstract (II)第一章绪论 (1)1.1机械加工工艺的发展现状 (1)1.2现代机械加工工艺的发展趋势 (1)1.3机床夹具的发展现状 (3)1.4现代机床夹具的发展趋势 (3)第二章零件的分析 (6)2.1零件的作用 (6)2.2零件的工艺分析 (6)第三章零件毛坯的选择 (7)3.1确定毛坯的制造形式 (7)3.2确定铸件机械加工余量及形状 (7)3.3确定铸件加工表面尺寸及偏差 (8)第四章工艺规程的设计 (9)4.1基面的选择 (9)4.2拟订工艺过程 (9)4.3加工设备和工艺装备的选择 (12)4.4确定工序尺寸 (18)4.5确定切削用量及时间定额 (21)第五章夹具设计 (33)5.1夹具设计任务的提出 (33)5.2夹具的结构方案确定 (34)5.3夹具设计及操作的简要说明 (40)参考文献 (41)结束语 (42)致谢 (43)附录第一章绪论1.1机械加工工艺的发展现状随着机械制造业的发展和科学技术的进步,机械制造工艺的内涵和面貌下不断发生变化,近一二十年来的技术进展主要表现在以下几个方面:1.常规工艺的不断优化常规工艺的方向是实现高效化、精密化、强韧化、轻量化,以形成优质高效低耗、少污染的先进实用工艺为主要目标,同时实现工艺设备、辅助工艺、工艺材料、检测控制系统的成套工艺服务,使优化工艺易于为企业所采用。
CA10B 83102共 1 页材料牌号KT350毛坯种类 可锻铸铁 毛坯外形尺寸 87 X 38 X 157 每毛坯件数1每台件数1 备注机械加工工艺过程卡片解放牌汽车 前刹车调整臂外壳 时 工工名车工内序容 设备零件图号 零件名称 产品型号 产品名称工 艺 装 备准终单件铳削 粗铣◎ 62mn 孔的两端面,粗铣 012mn fL 的两端面 机加工 铳工 X53立式铣床 高速钢镶齿三角刃铳刀,卡尺 II 铳削 半精铣①62mnfL 的两个端面 机加工 铳工 X53立式铣床 铣刀,游标卡尺,专用夹具 III 铳削 半精铣①12mnfL 的两个端面 机加工 铳工 X53立式铣床 铣刀,游标卡尺,专用夹具IV 钻孔 扩钻孔①62mm 扩钻孔①12mm 机加工 钻工 Z3025机床 扩孔钻,专用夹具 钻孔 钻孑L 5—①4.3mm机加工 钻工 Z3040机床 麻花钻,专用夹具VI 铳削 粗铣◎ 13.8mm, 013mm 二孔端面 机加工 铳工 X53立式铣床 铣刀,游标卡尺,专用夹具VII 铳削 修整R11端面机加工 钻工 X53立式铣床 铣刀,游标卡尺,专用夹具 VIII 钻孔 钻扩 0 13mm 13.8mm 0 16mm 孔 机加工 钻工 Z3025钻床 直柄扩钻孔,专用夹具 IX 钻攻 钻M10的螺纹孔,RC1/8螺纹孔 机加工 钻工 Z3025钻床 直柄扩钻孔,专用夹具 拉削 拉削键槽,尺寸26mm 机加工 钻工 L5520拉床 铣刀,游标卡尺,专用夹具 XI 攻螺纹 攻M10, RC1/8螺纹机加工钳工攻丝设备M10锥丝,RC1/8锥丝XII 检查13标记 处数 更改文件号 签 字 日期 标记 处数 更改文件号1签 字期设计(日期) 校对(日期) 审核(日期)标准化(日期)会签(日期)产品型号机械加工工序卡片产品名称内工步号步容工艺装备CA10B零件图号83102解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间02铣KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87 X38 X15711设备名称设备型号设备编号同时加工件数铣床X601211夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件主轴转速切削速度进给量切削深度r/min m/min mm/r进给次数工步工时mm 机动辅助半精铣?82左端面至32和?32左端面至15专用夹具直径100长125 14齿直径80长63 12齿圆柱形铣刀700 219.8 1.4半精铣?82右端面至32和?32右端面至12专用夹具直径100长125 14齿直径80长63 12齿圆柱形铣刀700 219.8 1.43设计(日期)校对(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号标记处数更改文件机械加工工序卡片产品型号CA10B零件图号83102解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间03镗KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87 X38 X15711设备名称设备型号设备编号同时加工件数镗床T617A15夹具编号夹具名称切削液工序工时(分)工位器具编号工位器具名称准终单件产品名称工步号步容艺装备解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间04钻KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87 X38 X15711设备名称设备型号设备编号同时加工件数钻床Z51511夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件主轴转速切削速度进给量切削深度04 标记r/min m/min mm/r mm进给次数工步工时机动辅助钻?12孔处数专用夹具直径为?12的钻头500 18.84 0.08更改文件号设计(日期)校对(日期)审核(日期)标记处数更改文件号期标准化(日期)会签(日期)产品名称工步号步容艺装备解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间05铣KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87 X38 X15711设备名称设备型号设备编号同时加工件数铣床X501221夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件主轴转速切削速度进给量切削深度05 标记r/min m/min mm/r mm进给次数工步工时机动辅助铣?30左端面至37尺寸处数专用夹具?30 4齿立铣刀130 14.6952 0.4更改文件号设计(日期)校对(日期)审核(日期)标记处数更改文件号日期标准化(日期)会签(日期)产品名称工步号步容艺装备解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间06插KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87 X38 X15711设备名称设备型号设备编号同时加工件数插床B502015夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件主轴转速切削速度进给量切削深度06 插方槽,插至与右端面?30上边平齐专用夹具r/min m/min mm/r mm进给次数工步工时机动辅助设计(日期)校对(日期)标记处数更改文件号标记处数更改文件号审核(日期)标准化(日期)会签(日期)机械加工工序卡片产品型号CA10B零件图号83102工步号步容07 钻RC118锥孔专用夹具08 攻螺纹标记处数更改文件号标记处数更改文件号车间工序号工序名称材料牌号金工车间07钻KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87 X38 X15711设备名称设备型号设备编号同时加工件数钻床Z51521夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件主轴转速切削速度进给量切削深度r/min500m/min18.84mm/r0.08mm12进给次数工步工时机动辅助设计(日期)校对(日期)审核(日期)标准化(日期)会签(日期)机械加工工序卡片产品型号CA10B零件图号83102工步号步容艺装备车间工序号工序名称材料牌号金工车间08钻KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87 X38 X15711设备名称设备型号设备编号同时加工件数钻床Z51531夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件主轴转速切削速度进给量切削深度09 标记r/min m/min mm/r mm进给次数工步工时机动辅助用盖板钻打5X?4.3的孔处数专用夹具500 6.751 0.08 32 更改文件号设计(日期)标记处数更改文件号日期校对(日期)审核(日期)标准化(日期)会签(日期)机械加工工序卡片产品型号产品名称工步号 步容工艺 装备 CA10B 零件图号 83102解放牌汽车 零件名称前刹车调整臂外壳共 1 页 第 1 页车间 工序号 工序名称 材料牌号 金工车间 10 钻 KT350 毛坯种类 毛坯外形尺寸 每毛坯可制件数每台件数可锻铸件 87 X38 X 157 1 1 设备名称 设备型号 设备编号同时加工件数钻床Z5154夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件主轴转速 切削速度 进给量 切削深度 r/min m/min mm/r 进给次数工步工时 mm机动辅助钻孔M10攻螺纹专用夹具50015.70.08设计(日期) 校对(日期) 审核(日期)标准化(日期)会签(日期)标记 处数 更改文件号 标记 处数 更改文件号 期机械加工工序卡片 产品型号 CA10B 零件图号 83102产品名称工步号步容艺装备解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间11钻KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸件87 X38 X15711设备名称设备型号设备编号同时加工件数钻床Z51551夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件主轴转速切削速度进给量切削深度r/min m/min mm/r进给次数工步工时mm 机动辅助钻? 13通孔500 20.41 0.08 6.5设计(日期)校对(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号标记处数更改文件号日期产品名称工步号步容艺装备解放牌汽车零件名称前刹车调整臂外壳共 1 页第 1 页车间工序号工序名称材料牌号金工车间12钻孔KT350毛坯种类毛坯外形尺寸每毛坯可制件数每台件数可锻铸铁157 X87 X3811设备名称设备型号设备编号同时加工件数钻床Z51561夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件主轴转速切削速度进给量切削深度r/min m/min mm/r进给次数工步工时mm 机动辅助钻?13.8至47尺寸专用夹具500 21.67 0.08 6.9设计(日期)校对(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号标记处数更改文件号期产品名称工步号 步容工艺 装备 解放牌汽车 零件名称前刹车调整臂外壳共1页第1 页车间 工序号 工序名称 材料牌号 金工车间13 钻孔 KT350 毛坯种类 毛坯外形尺寸 每毛坯可制件数每台件数可锻铸铁 157 X87 X 38 1 1 设备名称 设备型号 设备编号同时加工件数钻床Z51571 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件主轴转速 切削速度 进给量 切削深度 r/min m/min mm/r 进给次数工步工时 mm机动辅助钻©16至2尺寸专用夹具50025.120.08设计(日期) 校对(日期) 审核(日期)标准化(日期)会签(日期)标记 处数 更改文件号 标记 处数 更改文件号 期。
