精品格力多联机选型手册GR系列(R22)

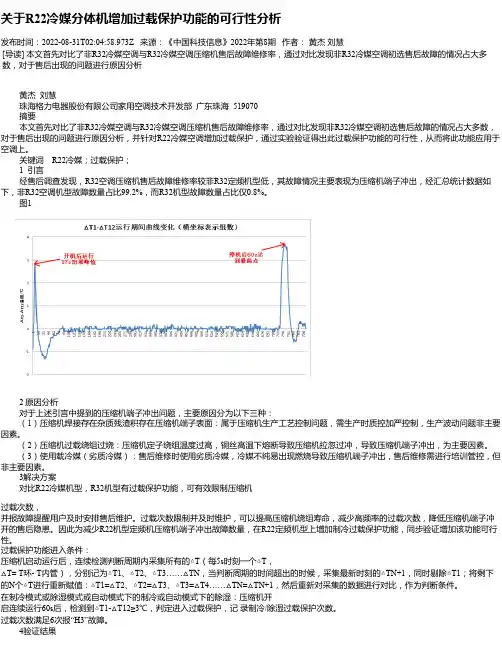

关于R22冷媒分体机增加过载保护功能的可行性分析发布时间：2022-08-31T02:04:58.973Z 来源：《中国科技信息》2022年第8期作者：黄杰刘慧[导读] 本文首先对比了非R32冷媒空调与R32冷媒空调压缩机售后故障维修率，通过对比发现非R32冷媒空调初选售后故障的情况占大多数，对于售后出现的问题进行原因分析黄杰刘慧珠海格力电器股份有限公司家用空调技术开发部广东珠海 519070摘要本文首先对比了非R32冷媒空调与R32冷媒空调压缩机售后故障维修率，通过对比发现非R32冷媒空调初选售后故障的情况占大多数，对于售后出现的问题进行原因分析，并针对R22冷媒空调增加过载保护，通过实验验证得出此过载保护功能的可行性，从而将此功能应用于空调上。

关键词 R22冷媒；过载保护；1 引言经售后调查发现，R32空调压缩机售后故障维修率较非R32定频机型低，其故障情况主要表现为压缩机端子冲出，经汇总统计数据如下，非R32空调机型故障数量占比99.2%，而R32机型故障数量占比仅0.8%。

图12 原因分析对于上述引言中提到的压缩机端子冲出问题，主要原因分为以下三种：（1）压缩机焊接存在杂质残渣积存在压缩机端子表面：属于压缩机生产工艺控制问题，需生产时质控加严控制，生产波动问题非主要因素。

（2）压缩机过载绕组过烧：压缩机定子绕组温度过高，铜丝高温下熔断导致压缩机拉忽过冲，导致压缩机端子冲出，为主要因素。

（3）使用载冷媒（劣质冷媒）：售后维修时使用劣质冷媒，冷媒不纯易出现燃烧导致压缩机端子冲出，售后维修需进行培训管控，但非主要因素。

3解决方案对比R22冷媒机型，R32机型有过载保护功能，可有效限制压缩机过载次数，并报故障提醒用户及时安排售后维护。

过载次数限制并及时维护，可以提高压缩机绕组寿命，减少高频率的过载次数，降低压缩机端子冲开的售后隐患。

因此为减少R22机型定频机压缩机端子冲出故障数量，在R22定频机型上增加制冷过载保护功能，同步验证增加该功能可行性。

格力中央空调GMV多联空调机组能力修正及选型100格力中央空调GMV多联空调机组能力修正及选型101格力中央空调GMV多联空调机组能力修正及选型102格力中央空调GMV多联空调机组能力修正及选型103格力中央空调GMV多联空调机组能力修正及选型104格力中央空调A105GPd,GPdm 系列多联空调机组工程设计及安装格力中央空调A106GPd,GPdm 系列多联空调机组工程设计及安装格力中央空调A107GPd,GPdm 系列多联空调机组工程设计及安装格力中央空调A108GPd,GPdm 系列多联空调机组工程设计及安装格力中央空调A109GPd,GPdm 系列多联空调机组工程设计及安装110 AA111112 AA113114 AA115116 AA117118 AA119格力中央空调A120GPd,GPdm 系列多联空调机组工程设计及安装格力中央空调A121GPd,GPdm 系列多联空调机组工程设计及安装格力中央空调A122GPd,GPdm 系列多联空调机组工程设计及安装格力中央空调A123GPd,GPdm 系列多联空调机组工程设计及安装格力中央空调A124GPd,GPdm 系列多联空调机组工程设计及安装格力中央空调A125GPd,GPdm 系列多联空调机组工程设计及安装格力中央空调A126GPd,GPdm 系列多联空调机组工程设计及安装格力中央空调A127GPd,GPdm 系列多联空调机组工程设计及安装格力中央空调GPds系列直流变频多联空调热水机组工程设计及安装A128格力中央空调GPds系列直流变频多联空调热水机组工程设计及安装A129130 AA131132 AA133134 AA135136 AA137138 AA139格力中央空调GPds系列直流变频多联空调热水机组工程设计及安装A140格力中央空调GPds系列直流变频多联空调热水机组工程设计及安装A141格力中央空调A142GMV 多联空调机组供货范围格力中央空调A143GMV 多联空调机组供货范围格力中央空调A144GMV 多联空调机组供货范围。

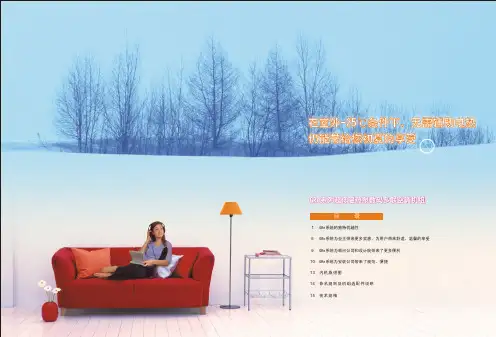

GRe系列超低温热泵数码多联空调机组GRe系统的独特优越性GRe系统为业主带来更多实惠，为用户带来舒适、温馨的享受GRe系统为顾问公司和设计院带来了更多便利GRe系统为安装公司带来了规范、便捷内机族谱图命名规则及机组选配件说明技术规格159********目 录储液器具有多重功能：超低温制热的原理空调冬季制热的最大难题：室外环境低于-15℃时压缩使用空调制热时，低温热泵空调系统由室外环境温采集系统高压智能控制化霜，延长化霜周期，在最佳时刻进入化霜，而不是过早或过晚化霜；国家专利的多功能储液器蒸气喷射电子膨胀阀和电磁阀控制技术具有国家专利的先进智能化霜技术制热能力时间除霜运转制热能力时间除霜运转制热能力时间增强型蒸气喷射数码涡旋压缩机是在数码涡旋压缩机的基础上增加了蒸气喷射口，压缩机吸气口的部分气体来自中压状态，提高了吸气压力，解决了冬季吸气压力过低而造成制热效果不佳的问题。

采用增强型蒸气喷射数码涡旋压缩机NE W传统定时化霜普通智能化霜GRe智能化霜除霜运转GRe是格力在GR(数码多联)的基础上为北方寒冷地区量身定做的-25℃的低温下COP可达2.25！制热量123123-25℃的低温下正常运行，强劲制热，COP可达2.25！（-7℃-0℃范围内制冷时，请在订单中特别注明）50403020100-10-20-30制冷制热48℃-7℃27℃-25℃满负荷COP随室外环境温度变化的曲线超低温热泵数码多联机组-25-20-15-10-57(℃)11.52.533.5普通热泵多联机组2满负荷制热量随室外环境温度变化的曲线-25-20-15-10-57(℃)20406080100%超低温热泵数码多联机组普通热泵多联机组部分负荷制热量随室外环境温度变化的曲线-25-20-15-10-5-07(℃)40557085100%超低温热泵数码多联机组普通热泵多联机组超低温热泵数码多联在低温制热时保持高COP，比普通热泵机组高出15%以上！满负荷制热量部分负荷制热量制热范围低至-25℃舒适节能每个房间都可独立控制，根据用户需求设定房间温度，在需要具有数码多联无级调节的优势，能够在10％～100％的范围内做到数字化的无级能量调节，具有更高的季节能效比，比传统空简单的布线系统和FQ分歧管的连接方式大大简化了接线和配安装时间短，工程费用低系统运行高效、可靠，无需专人维护系统可分别控制各房间的空调，某个内机或某个子系统出现故障的时候，整个系统的其余部分不受影响而保持正常工作；主控系统采用先进的微电脑控制系统，对机组实行全方位控制，安全保护功能齐全，具有强大的故障自诊断功能，无需专人维护。

第二章 LH系列螺杆式水冷冷水机组(R22)一、产品概述1、产品特点：在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，还可以选择附加热回收功能，在制冷运行的同时，可免费提供最高55℃的生活热水，不附加消耗能源。

在名义工况下的制冷量范围为：190～1700KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。

1）高效节能◆采用满液式蒸发方式A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。

B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。

C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的制冷量和能效比。

D、热回收时利用制冷产生的余热制取热水，能源利用效率更高，减少了能源消耗和对环境的热污染。

E、热回收器内置于壳管冷凝器中，不附加占用空间，外形简洁美观。

F、热回收器内采用高效换热铜管，抗腐蚀性能强，保证生活热水的清洁卫生。

◆新型节流A、自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。

B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。

C、机组的部分负荷效率始终保持最高，运行范围更宽。

获取中国首批冷水机组节能认证证书◆多机并联、部分负荷效率更高A、由于大部分运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部分负荷运行费用有时会相差10%以上。

B、部分负荷综合值（IPLV）真实有效反映部分负荷的性能指标。

C、格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立运行，部分负荷运行时效率更高，IPLV值可高达7.5。

部分负荷效果图◆容量调节与机组负荷匹配A、可根据用户需求进行有级或无级容量调节。

B、压缩机在最小负荷位置启动，可对制冷量进行无级调节。

C、无级滑阀调节强制输气，与实际负荷完全匹配。

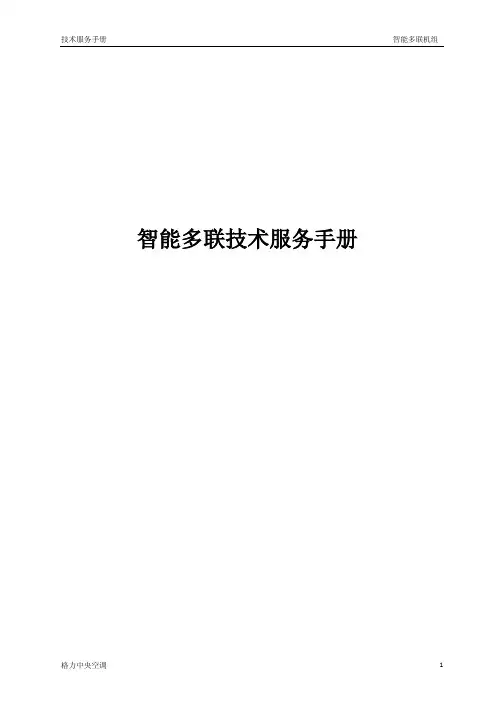

智能多联技术服务手册目录第一章产品篇1．产品种类2．产品命名规则3．产品特点4．产品技术参数表5．产品性能修正6．产品工作原理与控制7．机组安装尺寸及空间要求第二章控制篇1．线控器介绍2．遥控器介绍3．远程监控系统第三章维修篇1．机组故障一览表2．典型故障排查3．案例分析4．机组配电5．关键部件及拆装6．爆炸图及零部件清单第一章产品篇1.产品种类1.1智能多联室外机1.3 智能多联室内外机搭配表室内机容量 室内机组型式 序室外机型号室内机数量（台）(数字×100W)风管式 天井式 落地式 挂壁式 165 ● ● ● 1 50 ● ● ● ● 1GMV(L)-J150W3/D1 35 ● ● 165 ● ● ● 2 35 ● ● 2GMV(L)-J150W4/D125 ● ● 3GMV(L)-J130W2/D2 65 ● ● ● 165 ● ● ● 1 35 ● ● 4GMV(L)-J130W3/D125 ● ● 5GMV(L)-J130W4/D150●●●●(续上)室内机容量 室内机组型式 序 室外机型号室内机数量（台）(数字×100W)风管式 天井式落地式挂壁式1 35 ● ● 5 GMV(L)-J130W4/D2 25 ● ● 6 GMV(L)-J100W2/D 2 50 ● ● ● ● 1 50 ● ● ● ● 7 GMV(L)-J100W3/D 2 25 ● ● 8 GMV(L)-J100W4/D 4 25 ● ● 1 50 ● ● ● ● 9GMV(L)-J85W2/D1 35 ● ● 1 35 ● ● 10 GMV(L)-J85W3/D2 25 ● ● 11GMV(L)-J260W2/C2130●●●2.产品命名规则2.1室外机命名规则 2.1.1 室外机型号构成GMV/W 补充代号型式代号设计序号室外机代号功能特征气候类型制冷量*电源种类补充制冷剂种类产品代号2.1.2 室外机型号含义标准主型号含义产品 代号气候类型型式代号功能特征制冷量室外机 代号* 补充代号：压缩机（或室外机）数量表示方法GMVT1-省略 T2-低温 气候 T3-高温 气候热泵型 省略 L-单冷型J-智能多联名义制冷量×102 （W ）W用数字表示， 单压缩机省略；(续上)型号示例：GMV －J85W3/J ：表示三压缩机名义制冷量为8.5kW 的智能多联多联热泵型空调室外机。

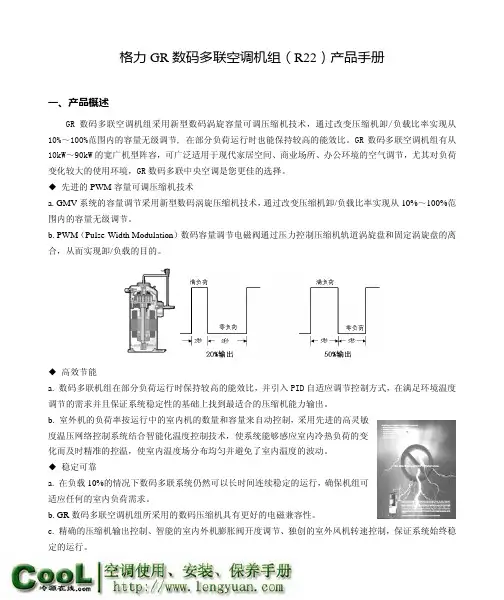

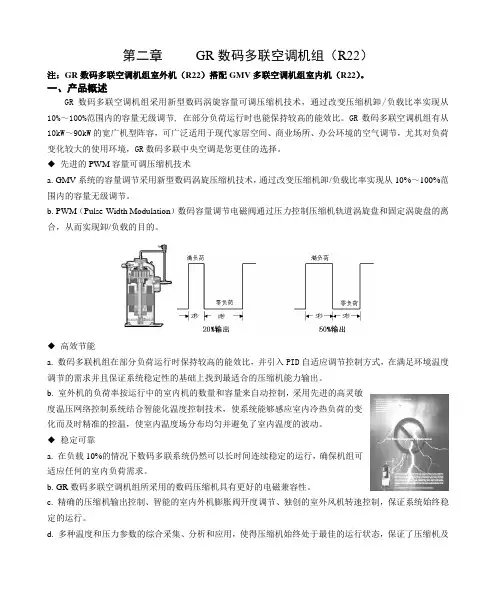

第二章GR数码多联空调机组（R22）注：GR数码多联空调机组室外机（R22）搭配GMV多联空调机组室内机（R22）。

一、产品概述GR数码多联空调机组采用新型数码涡旋容量可调压缩机技术，通过改变压缩机卸/负载比率实现从10%～100%范围内的容量无级调节, 在部分负荷运行时也能保持较高的能效比。

GR数码多联空调机组有从10kW～90kW的宽广机型阵容，可广泛适用于现代家居空间、商业场所、办公环境的空气调节，尤其对负荷变化较大的使用环境，GR数码多联中央空调是您更佳的选择。

◆先进的PWM容量可调压缩机技术a. GMV系统的容量调节采用新型数码涡旋压缩机技术，通过改变压缩机卸/负载比率实现从10%～100%范围内的容量无级调节。

b. PWM（Pulse-Width Modulation）数码容量调节电磁阀通过压力控制压缩机轨道涡旋盘和固定涡旋盘的离合，从而实现卸/负载的目的。

◆高效节能a. 数码多联机组在部分负荷运行时保持较高的能效比，并引入PID自适应调节控制方式，在满足环境温度调节的需求并且保证系统稳定性的基础上找到最适合的压缩机能力输出。

b. 室外机的负荷率按运行中的室内机的数量和容量来自动控制，采用先进的高灵敏度温压网络控制系统结合智能化温度控制技术，使系统能够感应室内冷热负荷的变化而及时精准的控温，使室内温度场分布均匀并避免了室内温度的波动。

◆稳定可靠a. 在负载10%的情况下数码多联系统仍然可以长时间连续稳定的运行，确保机组可适应任何的室内负荷需求。

b. GR数码多联空调机组所采用的数码压缩机具有更好的电磁兼容性。

c. 精确的压缩机输出控制、智能的室内外机膨胀阀开度调节、独创的室外风机转速控制，保证系统始终稳定的运行。

d. 多种温度和压力参数的综合采集、分析和应用，使得压缩机始终处于最佳的运行状态，保证了压缩机及机组运行的可靠性◆独创的风机调速技术室内、外机风机采用了独有的调压调速专利技术，实现了风机无级调节，机组可根据实际需求自动调节风机到相应的转速运行，大大的提高了机组在部分负荷下的能效比。

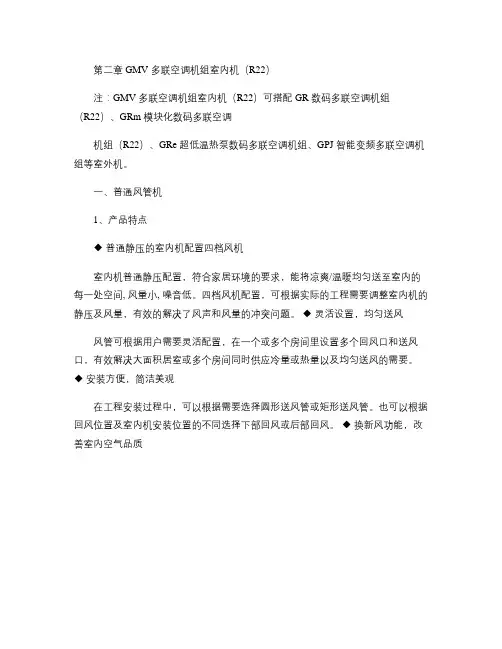

第二章 GMV 多联空调机组室内机（R22）注：GMV 多联空调机组室内机（R22）可搭配GR 数码多联空调机组（R22）、GRm 模块化数码多联空调机组（R22）、GRe 超低温热泵数码多联空调机组、GPJ 智能变频多联空调机组等室外机。

一、普通风管机1、产品特点◆普通静压的室内机配置四档风机室内机普通静压配置，符合家居环境的要求，能将凉爽/温暖均匀送至室内的每一处空间, 风量小, 噪音低。

四档风机配置，可根据实际的工程需要调整室内机的静压及风量，有效的解决了风声和风量的冲突问题。

◆灵活设置，均匀送风风管可根据用户需要灵活配置，在一个或多个房间里设置多个回风口和送风口，有效解决大面积居室或多个房间同时供应冷量或热量以及均匀送风的需要。

◆安装方便，简洁美观在工程安装过程中，可以根据需要选择圆形送风管或矩形送风管。

也可以根据回风位置及室内机安装位置的不同选择下部回风或后部回风。

◆换新风功能，改善室内空气品质可根据需要引入新鲜空气，改善室内空气品质。

2. 产品外形图GMV-R22P/H；GMVL-R22P/H GMV-R25P/H；GMVL-R25P/H GMV-R28P/H；GMVL-R28P/H GMV-R32P/H；GMVL-R32P/H GMV-R36P/H；GMVL-R36P/H GMV-R40P/H；GMVL-R40P/H GMV-R45P/H；GMVL-R45P/H GMV-R50P/H；GMVL-R50P/H GMV-R56P/H；GMVL-R56P/H GMV-R63P/H；GMVL-R63P/H GMV-R71P/H；GMVL-R71P/H GMV-R80P/H；GMVL-R80P/H GMV-R90P/HS；GMVL-R90P/H GMV-R100P/HS；GMVL-R100P/H GMV-R112P/HS；GMVL-R112P/H GMV-R125P/HS；GMVL-R125P/H GMV-R140P/HAS；GMVL-R140P/HA3. 风管式室内机性能参数表注：①配智能变频多联室外机该产品执行Q/GD 20.00.012-2008标准，配其它室外机该产品执行GB/T18837-2002标准；②规格参数会因产品改进有所变动，具体参数请以机组上的铭牌参数为准；③单冷机（GMVL 型）无制热运行参数；制热量一项表示热泵制热量（热泵制热量＋辅助电加热制热量）；④噪音是在半消音室的测量值, 实际运转时由于环境的改变会稍微高点。

第二章 LH系列螺杆式水冷冷水机组(R22)一、产品概述1、产品特点：在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，还可以选择附加热回收功能，在制冷运行的同时，可免费提供最高55℃的生活热水，不附加消耗能源。

在名义工况下的制冷量范围为：190～1700KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。

1）高效节能◆采用满液式蒸发方式A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。

B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。

C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的制冷量和能效比。

D、热回收时利用制冷产生的余热制取热水，能源利用效率更高，减少了能源消耗和对环境的热污染。

E、热回收器内置于壳管冷凝器中，不附加占用空间，外形简洁美观。

F、热回收器内采用高效换热铜管，抗腐蚀性能强，保证生活热水的清洁卫生。

满液式蒸发方式效果图◆新型节流A、自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。

B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。

C、机组的部分负荷效率始终保持最高，运行范围更宽。

◆多机并联、部分负荷效率更高获取中国首批冷水机组节能认证证书A、由于大部分运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部分负荷运行费用有时会相差10%以上。

B、部分负荷综合值（IPLV）真实有效反映部分负荷的性能指标。

C、格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立运行，部分负荷运行时效率更高，IPLV值可高达7.5。

部分负荷效果图◆容量调节与机组负荷匹配A、可根据用户需求进行有级或无级容量调节。

B、压缩机在最小负荷位置启动，可对制冷量进行无级调节。

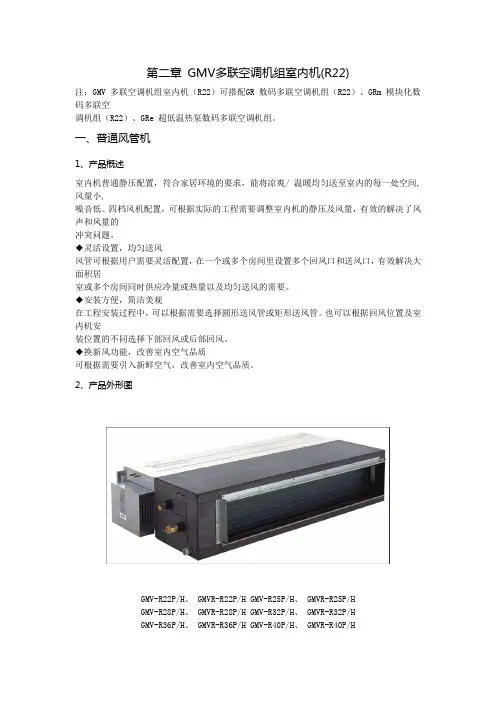

第二章GMV多联空调机组室内机(R22)注：GMV 多联空调机组室内机（R22）可搭配GR 数码多联空调机组（R22）、GRm 模块化数码多联空调机组（R22）、GRe 超低温热泵数码多联空调机组。

一、普通风管机1、产品概述室内机普通静压配置，符合家居环境的要求，能将凉爽/ 温暖均匀送至室内的每一处空间, 风量小,噪音低。

四档风机配置，可根据实际的工程需要调整室内机的静压及风量，有效的解决了风声和风量的冲突问题。

◆灵活设置，均匀送风风管可根据用户需要灵活配置，在一个或多个房间里设置多个回风口和送风口，有效解决大面积居室或多个房间同时供应冷量或热量以及均匀送风的需要。

◆安装方便，简洁美观在工程安装过程中，可以根据需要选择圆形送风管或矩形送风管。

也可以根据回风位置及室内机安装位置的不同选择下部回风或后部回风。

◆换新风功能，改善室内空气品质可根据需要引入新鲜空气，改善室内空气品质。

2、产品外形图GMV-R22P/H、 GMVR-R22P/H GMV-R25P/H、 GMVR-R25P/HGMV-R28P/H、 GMVR-R28P/H GMV-R32P/H、 GMVR-R32P/HGMV-R36P/H、 GMVR-R36P/H GMV-R40P/H、 GMVR-R40P/HGMV-R45P/H、 GMVR-R45P/H GMV-R50P/H、 GMVR-R50P/HGMV-R56P/H、 GMVR-R56P/H GMV-R63P/H、 GMVR-R63P/HGMV-R71P/H、 GMVR-R71P/H GMV-R80P/H、 GMVR-R80P/H GMV-R90P/HS、 GMVR-R90P/H GMV-R100P/HS、 GMVR-R100P/H GMV-R112P/HS、 GMVR-R112P/H GMV-R125P/HS、 GMVR-R125P/H GMV-R140P/HAS、GMVR-R140P/HA注：① .本机组设计执行标准GB/T 18837-2002。

第三篇 GMV多联机组能力修正、工程设计及安装、供货范围第一章 GMV多联机组能力修正及选型一、能力修正1. 容量代码室内机容量代码=室内机额定制冷量的数值（以W为单位）×室外机容量代码=室外机额定制冷量的数值（以W为单位）×例：GMV-R300W2/B室外机额定制冷量为30000W，其容量代码为300；GMV-R25P/D风管室内机额定制冷量为2500W，其容量代码为25。

2. 室内机和室外机能力修正的方法各室内机能力=室外机能力×室内机容量/同时运行的室内机容量室外机能力=室外机额定工况能力×室内、外界温度条件的修正系数×（配管距离的修正系数+室内外机高低差的修正系数）同时运行的室内机总容量决定室外机额定工况能力室内机容量代码之和小于等于室外机容量代码时，室内机容量代码之和等于室外机额定工况能力室内机容量代码之和大于室外机容量代码时，室外机额定工况能力等于其额定制冷量室内、外界温度条件修正系数a. 与温度条件有关的制冷能力修正系数b. GR、GRm、GRh、GP、GPd、GPdm、GPJ系列多联机组与温度条件有关的制热能力修正系数201格力中央空调 -c. GRe系列低温热泵数码多联机组与温度条件有关的制热能力修正系数配管距离的修正系数（R22机型）202格力中央空调 -v1.0 可编辑可修改203格力中央空调 -制热a. 相当的配管长度计算方法相当的配管长度 = 最远端室内机至室外机气体配管长度+最远端室内机至室外机气体配管上的弯头数 × 弯头相当的配管长度（查下表） +最远端室内机至室外机气体配管上对应的的分歧管数×分歧管对应的配管长度b. 90o弯头相当的配管长度计算方法 90o弯头相当的配管长度 气体配管直径（mm ）相当长度(m)c. 分歧管的相当长度按Y 型分歧管一个，分歧集管一个计算。

室内机、室外机高低差的修正系数（R22机型）当室内机与室外机存在落差时，配管距离的修正系数应减去下列值。

目录第一章产品篇……………………………………………………………………1 产品种类…………………………………………………………………………………2 产品命名规则……………………………………………………………………………3 产品特点…………………………………………………………………………………4 产品技术参数表…………………………………………………………………………5 产品性能修正……………………………………………………………………………6 产品工作原理……………………………………………………………………………第二章控制篇……………………………………………………………………1 机组控制…………………………………………………………………………………2 控制功能…………………………………………………………………………………第三章安装篇……………………………………………………………………1 安装注意事项……………………………………………………………………………2 安装流程…………………………………………………………………………………3 机组安装要求……………………………………………………………………………4 配管………………………………………………………………………………………5 电气安装…………………………………………………………………………………第四章维修篇……………………………………………………………………1 机组故障一览表…………………………………………………………………………2 典型故障排查……………………………………………………………………………3 案例分析…………………………………………………………………………………4 机组配电…………………………………………………………………………………5 机组部件及拆装…………………………………………………………………………6 爆炸图及零部件清单……………………………………………………………………第一章产品篇1.产品种类1.1 GMV室外机1.2 GMV室内机◆GMV多联室内机组-H系列（R22）2.2kW~4kW 4.5kW~8kW 9kW~14kW普通静压风管机GMV(L)-R22P/HGMV(L)-R25P/HGMV(L)-R28P/HGMV(L)-R32P/HGMV(L)-R36P/HGMV(L)-R40P/HGMV(L)-R45P/HGMV(L)-R50P/HGMV(L)-R56P/HGMV(L)-R63P/HGMV(L)-R71P/HGMV(L)-R80P/HGMV(L)-R90P/H(S)GMV(L)-R100P/H(S)GMV(L)-R112P/H(S)GMV(L)-R125P/H(S)GMV(L)-R140P/H(S)超薄风管机GMV(L)-R22P/HLGMV(L)-R25P/HLGMV(L)-R28P/HLGMV(L)-R32P/HLGMV(L)-R36P/HLGMV(L)-R40P/HLGMV(L)-R45P/ HLGMV(L)-R50P/HLGMV(L)-R56P/HLGMV(L)-R63P/HLGMV(L)-R71P/ HL四面出风天井机GMV(L)-R28T/HGMV(L)-R36T/HGMV(L)-R45T/HGMV(L)-R50T/HGMV(L)-R56T/HGMV(L)-R63T/HGMV(L)-R71T/HGMV(L)-R80T/HGMV(L)-R90T/H(S)GMV(L)-R100T/H(S)GMV(L)-R112T/H(S)GMV(L)-R125T/H(S)单面出风天井机GMV(L)-R22Td/H GMV(L)-R28Td/H GMV(L)-R36Td/H挂壁机GMV(L)-R22G/HGMV(L)-R28G/HGMV(L)-R36G/H挂壁机GMV(L)-R45G/HGMV(L)-R50G/H◆GMV多联室内机组-R410A系列2.产品命名规则2.1 室外机命名规则GMV/W 补充代号型式代号设计序号室外机代号功能特征气候类型制冷量*电源种类补充制冷剂种类产品代号室外机型号含义如下表：标准主型号含义产品 代号气候类型型式代号功能特征制冷量室外机 代号* 补充代号：压缩机（或室外机）数量表示方法GMVT1-省略 T2-低温 气候 T3-高温 气候热泵型 省略 L-单冷型R-数码多联 P-交流变频多联 Re-低温热泵数码多联 Pd-直流变频多联名义制冷量×102 （W ）W用数字表示，单压缩机省略；型号示例：GMV －R100W/H ：表示名义制冷量为10kW 的H 系列数码多联热泵型空调室外机。

格力中央空调多联机介绍本文对市面上常见的格力多联机机型做了一些介绍。

详情可见公司官网：1、Free系列直流变频多联机组Free系列直流变频多联空调机组，是格力公司自主研制开发的新型多联空调机组，结合中央空调的舒适、高档和分体空调机安装方便、灵活等优势，运行经济高效。

Free系列直流变频多联空调机组可广泛适用于中小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等。

★单室外机：只有一个室外机，安装省时、省工、省空间，安全可靠、美观大方。

★多室内机：室内机有风管送风式和挂壁式两大类，可根据实际需要任意选配；一个室外机带多个室内机可同时满足单个或多个房间使用，每个室内机可单独控制，使用方便。

★多种余压设计，使用范围广：同一风管送风式室内机只需改变室内机接线就可进行高静压或普通静压运行，使用方便、范围广。

★内机安装灵活：根据实际情况，室内机可以灵活确定送回风形式、冷凝水接出方向、风口型式。

★更精心设计:机组结构设计科学，安装、检测、维修、保养极为方便；室内机身高度最薄185mm，最高仅300mm。

★保温材料性能优良：室内机采用优质保温材料，防潮、不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑、同时具有高热阻、隔噪音、避震动等性能。

★运行可靠：机组安全保护功能齐全，具有强大故障自诊断功能；(详见“微电脑控制系统”)。

★高效节能：采用名牌压缩机；蒸发器采用亲水膜铝箔、内螺纹铜管，换热效率高，提高了机组的能效比。

★室内空气品质好：机组送风管可接多个风口，使室内空调温湿度达到均匀，并且风管送风式室内机预留的新风管可接入新风，室内空气质量优良。

★使用方便：简洁的全中文控制器(或灵活的遥控器)使你对机组控制自如。

适用场所：Free系列直流变频多联空调机组可广泛适用于中小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等。

特别适合中小型商用和工业应用建筑空调工程。

2、GH系列家用一拖多空调机组GH系列家用一拖多空调机组使用特性1、所有房间一个空调系统，整体运行更加节能；2、内机可引入新风，提高室内空气品质；3、空调专业人士进行空调设计，优化送回风方式，房间温度均匀，温馨舒适；4、每个房间的空调可以独立控制，满足家庭中中不同使用者的个性要求；5、考虑到不需要同时使用所有房间的空调特性，空调室外机可适当选的偏小，节约初装成本。

第二章GMV数码多联机组—GR系列注：GR系列数码多联室外机组搭配R系列多联室内机组或H系列多联室内机组.一、产品概述GR系列数码多联空调机组采用新型数码涡旋容量可调压缩机技术，通过改变压缩机卸/负载比率实现从10%～100%范围内的容量无级调节, 在部分负荷运行时也能保持较高的能效比。

GR系列数码多联空调机组有从8kW～90kW 的宽广机型阵容，可广泛适用于现代家居空间、商业场所、办公环境的空气调节，尤其对负荷变化较大的使用环境，GR系列数码多联中央空调是您更佳的选择。

◆先进的PWM容量可调压缩机技术a. GMV系统的容量调节采用新型数码涡旋压缩机技术，通过改变压缩机卸/负载比率实现从10%～100%范围内的容量无级调节。

b. PWM（Pulse-Width Modulation）数码容量调节电磁阀通过压力控制压缩机轨道涡旋盘和固定涡旋盘的离合，从而实现卸/负载的目的。

◆高效节能a. 数码多联机组在部分负荷运行时保持较高的能效比，并引入PID自适应调节控制方式，在满足环境温度调节的需求并且保证系统稳定性的基础上找到最适合的压缩机能力输出。

b. 室外机的负荷率按运行中的室内机的数量和容量来自动控制，采用先进的高灵敏度温压网络控制系统结合智能化温度控制技术，使系统能够感应室内冷热负荷的变化而及时精准的控温，使室内温度场分布均匀并避免了室内温度的波动。

◆稳定可靠a. 在负载10%的情况下数码多联系统仍然可以长时间连续稳定的运行，确保机组可适应任何的室内负荷需求。

b. GR系列数码多联机组所采用的数码压缩机具有更好的电磁兼容性。

c.精确的压缩机输出控制、智能的室内外机膨胀阀开度调节、独创的室外风机转速控制，保证系统始终稳定的运行。

d.多种温度和压力参数的综合采集、分析和应用，使得压缩机始终处于最佳的运行状态，保证了压缩机及机组运行的可靠性◆独创的风机调速技术室内、外机风机采用了独有的调压调速专利技术，实现了风机无级调节，机组可根据实际需求自动调节风机到相应的转速运行，大大的提高了机组在部分负荷下的能效比。

第二章GR、GRe、GRm系列（R22）多联空调机组工程设计及安装一、室内、外机制冷剂配管设计1. 室内外机连接管的分歧方式室外机Y型分歧管室内机线控器2. Y型分歧管Y型分歧管可从下面的列表中选取：当下游室内机容量之和大于室外机容量时，分歧管以室外机容量进行选取。

对于FQ04或FQ05分歧管，分歧后两个支路对应的下游容量之比不能超过3：1。

举例说明：如需对下游室内机总容量代码为1000的管路进行分流，则分流后任何一侧的下游室内机容量代码之和不能小于250。

3. 室内外机制冷剂配管允许长度和落差一个Y型分歧管的相当长度是0.5m 3.1容量大于等于60kW机组（配管方式见上图）3.2容量大于等于20kW且小于60kW机组（配管方式见上图）相当长度是按Y型分歧管0.5m一个4. 制冷剂配管尺寸4.1 室外机至第1分歧间的配管（主管）尺寸由室外机容量代码来确定4.2 分歧部至分歧部间的配管（分歧管）尺寸根据下游所接室内机容量选定。

在超过室外机容量时，以室外机容量为准。

分歧部与分歧部之间配管尺寸4.3 分歧部至室内机间的配管（室内配管）尺寸同室内机配管尺寸相同，尺寸如下表所示：室内机配管尺寸二、室外机模块间连接配管设计注：同一系统内各模块间距不小于20mm。

1、模块连接组件对于模块化并联室外机，模块连接组件用于连接各模块之间气管和液管。

可从下面的列表中选取：2、油平衡连接三通3.2 模块连接组件间配管如室外机为三机并联，则需考虑模块连接组件间配管。

模块连接组件间配管尺寸由其上游的模块容量之和来确定。

3.3 油平衡管路油平衡管路采用Φ9.52铜管进行连接，如室外机为三机并联，则油平衡管路中要采用一个接口内径均为φ9.7的油平衡连接三通。

三、制冷剂配管安装1.Y型分歧管1.1 Y型分歧管有不同管径的管段，可以方便地配合不同的管径的铜管。

配管时选择合适管径的管段，用切管器在合适管径管段的中部切开，并去除毛刺。

第五章GRm模块化数码多联空调机组（R22）注：GRm模块化数码多联空调机组（R22）搭配GMV多联空调机组室内机（R22）。

一、产品概述◆齐全的产品系列a.GRm模块化数码多联空调机组（R22），采用模块化的技术，通过22.4、28、33.5之间或45、60kW 室外机之间的组合，实现室外机容量最大至180kW。

b.按各个房间的用途和装修特点，可以选用不同型式、不同容量的室内机，使室内装修协调美观。

可以连接的室内机有四面出风天井式、挂壁式、普通静压风管式、超薄风管式、单面出风天井式等多种机型。

◆长距离的冷媒配管a．R22系列：最长配管长度可达到120m，最长配管相当长度可达150m，室内机之间落差可达15m。

b．室外机在室内机上方时，最大落差可达50m，室外机在室内机下方时，最大落差可达40m。

◆机组及压缩机轮流运行a. GRm模块化数码多联空调机组每个模块内均有一台数码压缩机，保证了各模块的顺序启动和轮流运行功能，有效延长了整机的使用寿命。

b. 由于各模块之间可以互相替代，保证了在个别模块故障的情况下，其余模块能够正常运行并且代替故障模块进行工作，极大地增强了整个机组的运行可靠性。

◆方便的系统安装a. GRm模块化数码多联空调机组外形紧凑，各模块之间可以并排紧密放置，减少机组所需安装空间b.GRm模块化数码多联空调系统最多可连接多达96台的室内机，极大的方便了工程设计及安装。

◆无级调速的室外风机a. 更大流量的室外风机允许机组安装在大厦的设备层内，通过导风管向外侧大气排放热量。

b. 当机组不需安装在设备层时，可降低风机功率以减少噪声。

◆全面提升的低温制热技术机组在低温制热时，仍可以保持较高的制热能力。

新型智能化霜技术，减少化霜次数及时间，增加机组的有效制热时间，有效地提高了室内的舒适程度。

◆智能化多联机组均油及回油运行采用精确的油位控制装置和自动均油管路系统，提供机组运行的高可靠性，确保压缩机安全运行，节约电能。

第三篇 GMV多联机组能力修正、工程设计及安装、供货范围第一章 GMV多联机组能力修正及选型一、能力修正1. 容量代码室内机容量代码=室内机额定制冷量的数值（以W为单位）×室外机容量代码=室外机额定制冷量的数值（以W为单位）×例：GMV-R300W2/B室外机额定制冷量为30000W，其容量代码为300；GMV-R25P/D风管室内机额定制冷量为2500W，其容量代码为25。

2. 室内机和室外机能力修正的方法各室内机能力=室外机能力×室内机容量/同时运行的室内机容量室外机能力=室外机额定工况能力×室内、外界温度条件的修正系数×（配管距离的修正系数+室内外机高低差的修正系数）同时运行的室内机总容量决定室外机额定工况能力室内机容量代码之和小于等于室外机容量代码时，室内机容量代码之和等于室外机额定工况能力室内机容量代码之和大于室外机容量代码时，室外机额定工况能力等于其额定制冷量室内、外界温度条件修正系数a. 与温度条件有关的制冷能力修正系数b. GR、GRm、GRh、GP、GPd、GPdm、GPJ系列多联机组与温度条件有关的制热能力修正系数c. GRe系列低温热泵数码多联机组与温度条件有关的制热能力修正系数-20 室外空气湿球温度(℃)-2512-10-5-151561050162218室内空气干球温度(℃)161420272624修正系数配管距离的修正系数（R22机型） 相当的配管长度（m ） 5 10 15 20 25 30 35 40 45 50 制冷 制热相当的配管长度（m ） 55 60 65 70 75 80 85 90 95 100 制冷 制热相当的配管长度（m ） 105 110 115 120 125 130 135 140 145 150 制冷 制热a. 相当的配管长度计算方法相当的配管长度 = 最远端室内机至室外机气体配管长度+最远端室内机至室外机气体配管上的弯头数 × 弯头相当的配管长度（查下表） +最远端室内机至室外机气体配管上对应的的分歧管数×分歧管对应的配管长度b. 90o弯头相当的配管长度计算方法 90o弯头相当的配管长度 气体配管直径（mm ）相当长度(m)c. 分歧管的相当长度按Y 型分歧管一个，分歧集管一个计算。
