内部资料
注意保存
龙源电力集团股份有限公司
风电技术监督导则及实施细则
（试行）
2013 年11 月
前言
为了进一步促进龙源电力集团股份有限公司风电技术监督工作规范、科学、有效开展，保证风电设备及电网安全、可靠、经济运行，有效防范设备事故，提高设备可靠性，依据国家及行业方针政策、法规、标准、规程和《中国国电集团公司技术监督管理制度》及《龙源电力集团股份有限公司技术监督管理办法》，编制了《龙源电力集团股份有限公司风电技术监督导则及实施细则》。内容包含电测、绝缘、继电保护及安全自动装置、电能质量、化学、金属、振动、风电机组控制和保护性能共八项风电技术监督导则及对应的实施细则。
本导则及实施细则自下发之日起正式实施，请各风电企业遵照执行。光伏、潮汐等新能源企业可参照相关内容执行。
本导则及实施细则由龙源电力集团股份有限公司技术监督
委员会归口并解释
批准：费智审核：李力怀、吴涌、和军粱、张敏、夏晖、岳俊红、刘文秀、
魏亮、董文斌、马说邯、施亚强、范晓旭、王顺超、杨帆、周雪琴编写：冯江哲、赵小明、胡鹏、宋中波、张悦超、吴吉军、刘
亚刚、侯非、田文齐、张水基、张明、潘锡平、李英信、孙玉彬、
彦、金鑫、陈铁、胥佳、张进、杜可兵、丁显、肖剑、荣兴汉

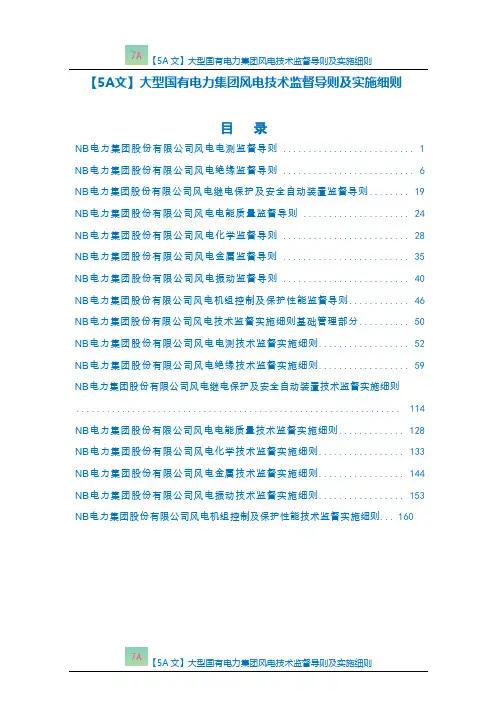

目录
龙源电力集团股份有限公司风电电测监督导则 (1)

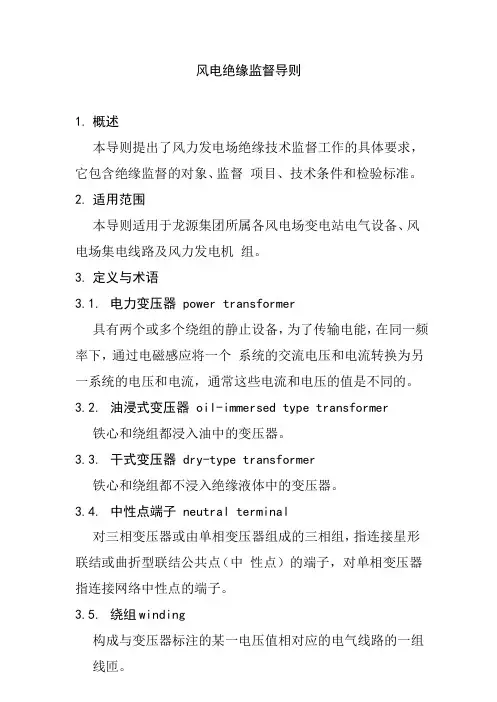

龙源电力集团股份有限公司风电绝缘监督导则 (6)
龙源电力集团股份有限公司风电继电保护及安全自动装置监督导则 (19)
龙源电力集团股份有限公司风电电能质量监督导则 (24)
龙源电力集团股份有限公司风电化学监督导则 (28)
龙源电力集团股份有限公司风电金属监督导则 (35)
龙源电力集团股份有限公司风电振动监督导则 (40)
龙源电力集团股份有限公司风电机组控制及保护性能监督导则 (46)
龙源电力集团股份有限公司风电技术监督实施细则基础管理部分 (50)
龙源电力集团股份有限公司风电电测技术监督实施细则 (52)
龙源电力集团股份有限公司风电绝缘技术监督实施细则 (59)
龙源电力集团股份有限公司风电继电保护及安全自动装置技术监督实施细则 (114)
龙源电力集团股份有限公司风电电能质量技术监督实施细则 (128)
龙源电力集团股份有限公司风电化学技术监督实施细则 (133)
龙源电力集团股份有限公司风电金属技术监督实施细则 (144)
龙源电力集团股份有限公司风电振动技术监督实施细则 (153)
龙源电力集团股份有限公司风电机组控制及保护性能技术监督实施细则 (160)
龙源电力集团股份有限公司
风电电测监督导则
1. 概述
本导则规定了风力发电场电测技术监督的技术要求，它包含电测监督的对象、监督项目、技术条件和检验标准。
2. 适用范围
本导则适用于龙源电力股份有限公司所属各风电企业关于电工测量仪器、电测指示仪表及测量装置、油浸式变压器测温装置、电压电流互感器、电能表等电测仪器仪表的技术监督工作。
3. 定义与术语
3.1. 电能计量装置electric energy metering device
是计量电能所必须的计量器具和辅助设备的总体（包括电能表和电压、电流互感器及其二次回路等）。
4. 执行标准和引用文件
下列文件对于本导则的应用是必不可少的。以下引用的标准文件，其最新版本（包括所有的修改单）适用于本文件。
DL/T 448-2000 《电能计量装置技术管理规程》
DL/T 980-2005 《数字多用表检定规程》
DL/T 5137-2001 《电测量及电能计量装置设计技术规程》
JJG 124-2005 《电流表、电压表、功率表及电阻表检定规程》
JJG 125-2004 《直流电桥检定规程》
JJG 126-1995 《交流电量变换为直流电量电工测量变送器检定规程》
JJG 313-2010 《测量用电流互感器检定规程》
JJG 314-2010 《测量用电压互感器检定规程》
JJG 315-1983 《直流数字电压表试行检定规程》
JJG 366-2004 《接地电阻表检定规程》
JJG 441-2008 《交流电桥检定规程》
JJG 596-2012 《电子式交流电能表检定规程》
JJG 598-1989 《直流数字电流表试行检定规程》
JJG 622-1997 《绝缘电阻表(兆欧表）检定规程》
JJG 724-1991 《直流数字式欧姆表检定规程》
JJG 984-2004 《接地导通电阻测试仪检定规程》
JJG 1005-2005 《电子式绝缘电阻表检定规程》
JJG 1021-2007 《电力互感器检定规程》
JJG (航天)34-1999 《交流数字电压表检定规程》
JJG (航天)35-1999 《交流数字电流表检定规程》
Q/GDW 440-2010 《油浸式变压器测温装置现场校准规范》
5. 监督范围
电测技术监督的主要对象包括：电工测量仪器、电测指示仪表及测量装置、油浸式变压器测温装置、电压电流互感器、电能表等。
a) 电工测量仪器包括：电流表、电压表、万用表、电桥、兆欧表、相序表、接地电阻
测试仪等常见仪器；
b) 电测指示仪表及测量装置包括：发电机、主变、箱式变压器、场用变压器、10kV
及以上母线、旁路、35kV 及以上线路的交流、直流系统电流表、电压表、功率表
等；
c) 油浸式变压器测温装置的现场校验；
d) 电压、电流互感器，包括计量级、测量级绕组互感器；
e) 电能表，包括多功能电能表、标准电能表、多费率电能表等。
6. 监督内容与要求
6.1. 电测技术监督具体要求
6.1.1. 《中华人民共和国强制检定的工作计量器具明细目录》规定，绝缘电阻表、接地电阻表、电能表为强制检定仪器；需按照其检定标准要求，委托由县级以上人民政府计量行政部门所属或者授权的计量检定机构进行定点定期检定；并做好检定记录，应有明确标示。6.1.2. 检定前应检查电能表的原有封印完好，封印无缺失，经检定合格的电能表应在制造商原封印基础上施加检定机构的检定封印。
6.1.3. 基建项目委托方应委托电测技术监督机构，对基建工程中电测计量部分进行监督和验收，使其符合相关规程的规定，监督和验收的结果作为监理单位审核的依据。
6.1.4. 各类计量器具和装置，经检定或检验后，应附有合格证和检验报告，施工结束后，将有关技术图纸、资料、计量器具说明书和检定合格证及电能计量装置检验报告等，一并移交运行单位，作为计量原始技术资料存档备查。
6.1.5. 建立并维护运行计量器具及装置的台帐。
6.1.6. 运行和使用中的计量器具、装置应保持整洁、完好、封印完整，标志正确、清晰，并有有效期内的检定证书（或合格证书），其准确度等级应符合要求。
6.1.
7. 应有定期巡视运行计量器具的制度，并应及时解决计量器具运行中存在的问题。6.1.
8. 计量器具和装置的检修、改造或调整，均应在最后的检定执行中注明检修改造部位或调整情况，更改二次回路时还应修改二次回路图纸，所有图纸和技术资料应在工作结束后整理归档。
6.1.9. 经验收合格的电测仪器仪表应办理入库手续，实现仪器仪表的采购、质量抽检、验收检验、安装、故障（周期）拆换、报废等全过程管理。
6.2. 电工测量仪器技术监督
6.2.1. 直接指示模拟直流和交流（频率40Hz～10kHz）电流表、电压表、功率表和电阻表（电阻1Ω～1MΩ）以及测量电流、电压及电阻的万用表采用JJG 124-2005 标准进行检定。上述各表准确度等级小于等于0.5 的，检定周期为1 年。其余仪表检定周期一般不大于2 年。
6.2.2. 直流数字电压表采用JJG 315-1983 标准进行检定。交流数字电压表可参考JJG (航天)34-1999 标准进行检定。数字电压表的检定周期一般为1 年。
6.2.3. 直流数字电流表采用JJG 598-1989 标准进行检定。交流数字电流表可参考JJG (航天)35-1999 标准进行检定。数字电流表的检定周期一般为1 年。
6.2.4. 直流数字电阻表采用JJG 724-1991 标准进行检定。其检定周期一般为1 年。
6.2.5. 手摇式绝缘电阻表采用JJG 622-1997 标准进行检定，电子式绝缘电阻表采用JJG 1005-2005 标准进行检定。手摇式绝缘电阻表的检定周期不得超过2 年。电子式绝缘电阻表的检定周期一般不超过1 年。
6.2.6. 常用的具有上述各项功能的数字万用表参考DL/T 980-2005 数字多用表检定规程规定的相关内容进行。如果数字万用表在测量电压、电流、电阻之外还有其他功能，则需要采
