汽车悬挂系统结构原理图解系统结构, 汽车, 原理, 图解, 悬挂汽车悬挂系统结构原理图解教程什么是悬挂系统舒适性是轿车最重要的使用性能之一。

舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。

所以，汽车悬架是保证乘坐舒适性的重要部件。

同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。

因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。

汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。

汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。

它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。

由此可见悬架系统在现代汽车上是重要的总成之一。

一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。

弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。

弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。

减振器用来衰减由于弹性系统引起的振，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。

导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。

种类有单杆式或多连杆式的。

全面解析5种常见悬挂之一：麦弗逊式独立悬挂随着汽车产销量的高速发展，国内汽车的保有量也达到了空前的规模，消费者在购车的时候也不再简单把汽车看成是面子工程，而是越来越关心其汽车的各项性能，尤其是汽车的操控性能受到了极大关注。

在这个言必谈操控、论必说运动的年代里，几乎所有汽车品牌多在大力的宣传自己产品优秀的操控性能，从欧系的宝马、奥迪、萨伯到日系的讴歌、英菲尼迪等高端品牌无不在极力宣传自己良好的操控性和运动性，就连一向以舒适性能为取向的奔驰、凯迪拉克、雷克萨斯等高端品牌也在新近的设计中加入了更多的运动取向。

从以福克斯为代表的紧凑型轿车到以迈腾为代表的中级车到以宝马5系Li为代表的高档车无不标榜自己的运动性能。

那么他们是否如宣传所说这么优秀，此次汽车探索就为大家解读影响汽车运动性能的汽车底盘的核心——悬挂系统，并分析不同悬挂对汽车操控性及舒适性的影响。

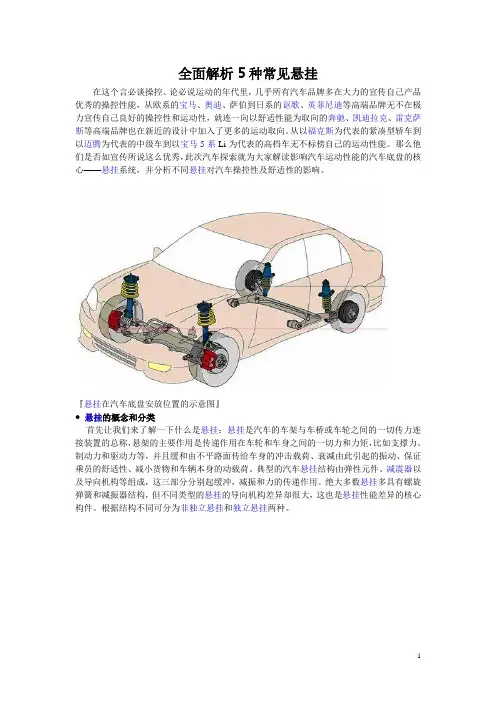

悬挂在汽车底盘安放位置的示意图悬挂的概念和分类首先让我们来了解一下什么是悬挂：悬挂是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩，比如支撑力、制动力和驱动力等，并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。

典型的汽车悬挂结构由弹性元件、减震器以及导向机构等组成，这三部分分别起缓冲，减振和力的传递作用。

绝大多数悬挂多具有螺旋弹簧和减振器结构，但不同类型的悬挂的导向机构差异却很大，这也是悬挂性能差异的核心构件。

根据结构不同可分为非独立悬挂和独立悬挂两种。

奥迪运动轿车S4前后均采用了独立悬挂非独立悬挂由于是用一根杆件直接刚性地连接在两侧车轮上，一侧车轮受到的冲击、振动必然要影响另一侧车轮，这样自然不会得到较好的操纵稳定性及舒适性，同时由于左右两侧车轮的互相影响，也容易影响车身的稳定性，在转向的时候较易发生侧翻。

独立悬挂底盘扎实感非常明显。

由于采用独立悬挂汽车的两侧车轮彼此独立地与车身相连，因此从使用过程来看，当一侧车轮受到冲击、振动后可通过弹性元件自身吸收冲击力，这种冲击力不会波及另一侧车轮，使得厂家可在车型的设计之初通过适当的调校使汽车在乘坐舒适性、稳定性、操纵稳定性三方面取得合理的配置。

汽车悬挂系统结构原理图解Post by：2010-10-419:48:00什么是悬挂系统舒适性是轿车最重要的使用性能之一。

舒适性和车身的固有振动特性有关，而车身的固有振动特性又和悬架的特性相关。

所以，汽车悬架是保证乘坐舒适性的重要部件。

同时，汽车悬架做为车架(或车身)和车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。

因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。

汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。

汽车悬架是车架（或车身）和车轴（或车轮）之间的弹性联结装置的统称。

它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

悬架结构形式和性能参数的选择合理和否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。

由此可见悬架系统在现代汽车上是重要的总成之一。

一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。

弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。

弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。

减振器用来衰减由于弹性系统引起的振动，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。

导向机构用来传递车轮和车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。

种类有单杆式或多连杆式的。

钢板弹簧作为弹性元件时，可不另设导向机构，它本身兼起导向作用。

全面解析5种常见悬挂在这个言必谈操控、论必说运动的年代里，几乎所有汽车品牌多在大力的宣传自己产品优秀的操控性能，从欧系的宝马、奥迪、萨伯到日系的讴歌、英菲尼迪等高端品牌无不在极力宣传自己良好的操控性和运动性，就连一向以舒适性能为取向的奔驰、凯迪拉克、雷克萨斯等高端品牌也在新近的设计中加入了更多的运动取向。

从以福克斯为代表的紧凑型轿车到以迈腾为代表的中级车到以宝马5系Li为代表的高档车无不标榜自己的运动性能。

那么他们是否如宣传所说这么优秀，此次汽车探索就为大家解读影响汽车运动性能的汽车底盘的核心——悬挂系统，并分析不同悬挂对汽车操控性及舒适性的影响。

『悬挂在汽车底盘安放位置的示意图』● 悬挂的概念和分类首先让我们来了解一下什么是悬挂：悬挂是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩，比如支撑力、制动力和驱动力等，并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。

典型的汽车悬挂结构由弹性元件、减震器以及导向机构等组成，这三部分分别起缓冲，减振和力的传递作用。

绝大多数悬挂多具有螺旋弹簧和减振器结构，但不同类型的悬挂的导向机构差异却很大，这也是悬挂性能差异的核心构件。

根据结构不同可分为非独立悬挂和独立悬挂两种。

『奥迪S4前后均采用了独立悬挂』非独立悬挂由于是用一根杆件直接刚性地连接在两侧车轮上，一侧车轮受到的冲击、振动必然要影响另一侧车轮，这样自然不会得到较好的操纵稳定性及舒适性，同时由于左右两侧车轮的互相影响，也容易影响车身的稳定性，在转向的时候较易发生侧翻。

独立悬挂底盘扎实感非常明显。

由于采用独立悬挂汽车的两侧车轮彼此独立地与车身相连，因此从使用过程来看，当一侧车轮受到冲击、振动后可通过弹性元件自身吸收冲击力，这种冲击力不会波及另一侧车轮，使得厂家可在车型的设计之初通过适当的调校使汽车在乘坐舒适性、稳定性、操纵稳定性三方面取得合理的配置。

全面解析5种常见悬挂随着汽车产销量的高速发展，国内汽车的保有量也达到了空前的规模，消费者在购车的时候也不再简单把汽车看成是面子工程，而是越来越关心其汽车的各项性能，尤其是汽车的操控性能受到了极大关注。

在这个言必谈操控、论必说运动的年代里，几乎所有汽车品牌多在大力的宣传自己产品优秀的操控性能，从欧系的宝马、奥迪、萨伯到日系的讴歌、英菲尼迪等高端品牌无不在极力宣传自己良好的操控性和运动性，就连一向以舒适性能为取向的奔驰、凯迪拉克、雷克萨斯等高端品牌也在新近的设计中加入了更多的运动取向。

从以福克斯为代表的紧凑型轿车到以迈腾为代表的中级车到以宝马5系Li为代表的高档车无不标榜自己的运动性能。

那么他们是否如宣传所说这么优秀，此次汽车探索就为大家解读影响汽车运动性能的汽车底盘的核心——悬挂系统，并分析不同悬挂对汽车操控性及舒适性的影响。

悬挂在汽车底盘安放位置的示意图悬挂的概念和分类首先让我们来了解一下什么是悬挂：悬挂是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩，比如支撑力、制动力和驱动力等，并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。

典型的汽车悬挂结构由弹性元件、减震器以及导向机构等组成，这三部分分别起缓冲，减振和力的传递作用。

绝大多数悬挂多具有螺旋弹簧和减振器结构，但不同类型的悬挂的导向机构差异却很大，这也是悬挂性能差异的核心构件。

根据结构不同可分为非独立悬挂和独立悬挂两种。

奥迪运动轿车S4前后均采用了独立悬挂非独立悬挂由于是用一根杆件直接刚性地连接在两侧车轮上，一侧车轮受到的冲击、振动必然要影响另一侧车轮，这样自然不会得到较好的操纵稳定性及舒适性，同时由于左右两侧车轮的互相影响，也容易影响车身的稳定性，在转向的时候较易发生侧翻。

独立悬挂底盘扎实感非常明显。

由于采用独立悬挂汽车的两侧车轮彼此独立地与车身相连，因此从使用过程来看，当一侧车轮受到冲击、振动后可通过弹性元件自身吸收冲击力，这种冲击力不会波及另一侧车轮，使得厂家可在车型的设计之初通过适当的调校使汽车在乘坐舒适性、稳定性、操纵稳定性三方面取得合理的配置。

汽车悬挂系统结构原理图解系统结构, 汽车, 原理, 图解, 悬挂汽车悬挂系统结构原理图解教程什么是悬挂系统舒适性是轿车最重要的使用性能之一。

舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。

所以，汽车悬架是保证乘坐舒适性的重要部件。

同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。

因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。

汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。

汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。

它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。

由此可见悬架系统在现代汽车上是重要的总成之一。

一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。

弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。

弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。

减振器用来衰减由于弹性系统引起的振，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。

导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。

种类有单杆式或多连杆式的。

汽车各类悬架系统图解说明独立悬架与非独立悬架示意图13-4所示独立悬架如图4-57(a)所示，其两侧车轮安装于断开式车桥上，两侧车轮分别独立地与车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮。

非独立悬架如图4-57(b)所示。

其两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上。

钢板弹簧13-5钢板弹簧可分为对称式钢板弹簧和非对称式钢板弹簧，对称式钢板弹簧其中心螺栓到两端卷耳中心的距离相等如图(a)，不等的则为非对称式钢板弹簧如图（b）。

钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可促使车架的振动衰减，起到减振器的作用扭杆弹簧扭杆弹簧一般用铬钒合金弹簧钢制成。

一端固定在车架上，另一端上的摆臂2与车轮相连。

当车轮跳动时，摆臂绕扭杆轴线摆动，使扭杆产生扭转弹性变形，从而使车轮与车架的联接成为弹性联接。

扭杆的断面形式断面常为圆形，少数是矩形或管形空气弹簧空气弹簧主要用橡胶件作为密闭容器，它分为囊式和膜式两种（如图4-61所示），工作气压为0.5～1Mpa。

这种弹簧随着载荷的增加，容器内压缩空气压力升高，使其弹簧刚度也随之增加，载荷减少，弹簧刚度也随空气压力减少而下降，具有有理想的变刚度弹性特性。

油气弹簧简图油气弹簧以气体（化学性质不太活泼的气体－氮）作为弹性介质，用油液作为传力介质。

简单的油气弹簧（如图4-62(a)所示）不带油气隔膜。

目前，这种弹簧多用于重型汽车，在部分轿车上也有采用的1-活塞杆2-工作缸筒3-活塞4-伸张阀5-储油缸筒6-压缩阀7-补偿阀8-流通阀9-导向座-10-防尘罩11-油封双向作用筒式减振器示意图p314 -4-51横向稳定器的安装13-7copy.gif横向稳定杆由弹簧钢制成，呈扁平的U形，横向安装在汽车前端或后端（有的轿车在前后都装横向稳定器）。

弹性的稳定杆产生扭转内力矩会阻碍悬架弹簧的变形，减少了车身的横向倾斜和横向角振动。

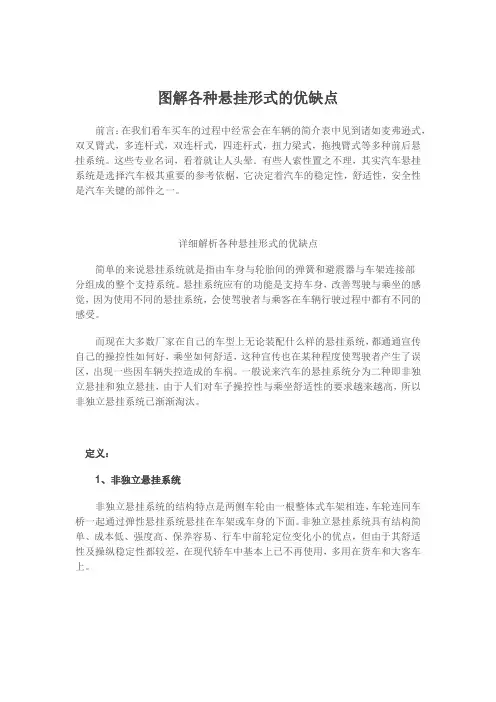

图解各种悬挂形式的优缺点前言：在我们看车买车的过程中经常会在车辆的简介表中见到诸如麦弗逊式，双叉臂式，多连杆式，双连杆式，四连杆式，扭力梁式，拖拽臂式等多种前后悬挂系统。

这些专业名词，看着就让人头晕．有些人索性置之不理，其实汽车悬挂系统是选择汽车极其重要的参考依椐，它决定着汽车的稳定性，舒适性，安全性是汽车关键的部件之一。

详细解析各种悬挂形式的优缺点简单的来说悬挂系统就是指由车身与轮胎间的弹簧和避震器与车架连接部分组成的整个支持系统。

悬挂系统应有的功能是支持车身，改善驾驶与乘坐的感觉，因为使用不同的悬挂系统，会使驾驶者与乘客在车辆行驶过程中都有不同的感受。

而现在大多数厂家在自己的车型上无论装配什么样的悬挂系统，都通通宣传自己的操控性如何好，乘坐如何舒适，这种宣传也在某种程度使驾驶者产生了误区，出现一些因车辆失控造成的车祸。

一般说来汽车的悬挂系统分为二种即非独立悬挂和独立悬挂，由于人们对车子操控性与乘坐舒适性的要求越来越高，所以非独立悬挂系统已渐渐淘汰。

定义：1、非独立悬挂系统非独立悬挂系统的结构特点是两侧车轮由一根整体式车架相连，车轮连同车桥一起通过弹性悬挂系统悬挂在车架或车身的下面。

非独立悬挂系统具有结构简单、成本低、强度高、保养容易、行车中前轮定位变化小的优点，但由于其舒适性及操纵稳定性都较差，在现代轿车中基本上已不再使用，多用在货车和大客车上。

非独立悬挂系统2、独立悬挂系统独立悬挂系统是每一侧的车轮都是单独地通过弹性悬挂系统悬挂在车架或车身下面的。

其优点是：质量轻，减少了车身受到的冲击，并提高了车轮的地面附着力；可用刚度小的较软弹簧，改善汽车的舒适性；可以使发动机位置降低，汽车重心也得到降低，从而提高汽车的行驶稳定性；左右车轮单独跳动，互不相干，能减小车身的倾斜和震动。

不过，独立悬挂系统存在着结构复杂、成本高、维修不便的缺点。

现代轿车大都是采用独立式悬挂系统，按其结构形式的不同，独立悬挂系统又可分为横臂式、纵臂式、多连杆式、烛式以及麦弗逊式悬挂系统等。

汽车各类悬架系统图解说明独立悬架与非独立悬架示意图13-4所示独立悬架如图4-57(a)所示，其两侧车轮安装于断开式车桥上，两侧车轮分别独立地与车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮。

非独立悬架如图4-57(b)所示。

其两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上。

钢板弹簧13-5钢板弹簧可分为对称式钢板弹簧和非对称式钢板弹簧，对称式钢板弹簧其中心螺栓到两端卷耳中心的距离相等如图(a)，不等的则为非对称式钢板弹簧如图（b）。

钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可促使车架的振动衰减，起到减振器的作用扭杆弹簧扭杆弹簧一般用铬钒合金弹簧钢制成。

一端固定在车架上，另一端上的摆臂2与车轮相连。

当车轮跳动时，摆臂绕扭杆轴线摆动，使扭杆产生扭转弹性变形，从而使车轮与车架的联接成为弹性联接。

扭杆的断面形式断面常为圆形，少数是矩形或管形空气弹簧空气弹簧主要用橡胶件作为密闭容器，它分为囊式和膜式两种（如图4-61所示），工作气压为0.5～1Mpa。

这种弹簧随着载荷的增加，容器内压缩空气压力升高，使其弹簧刚度也随之增加，载荷减少，弹簧刚度也随空气压力减少而下降，具有有理想的变刚度弹性特性。

油气弹簧简图油气弹簧以气体（化学性质不太活泼的气体－氮）作为弹性介质，用油液作为传力介质。

简单的油气弹簧（如图4-62(a)所示）不带油气隔膜。

目前，这种弹簧多用于重型汽车，在部分轿车上也有采用的1-活塞杆2-工作缸筒3-活塞4-伸张阀5-储油缸筒6-压缩阀7-补偿阀8-流通阀9-导向座-10-防尘罩11-油封双向作用筒式减振器示意图p314 -4-51横向稳定器的安装13-7copy.gif横向稳定杆由弹簧钢制成，呈扁平的U形，横向安装在汽车前端或后端（有轿的车在前后都装横向稳定器）。

弹性的稳定杆产生扭转内力矩会阻碍悬架弹簧的变形，减少了车身的横向倾斜和横向角振动。

多连杆式独立悬架1. 简介多连杆式独立悬架（Multi-link Independent Suspension）是一种汽车悬架系统，通过多个连杆连接车轮和车身，实现了车身与车轮的相对独立运动。

这种悬架系统在提供舒适性、操控性和悬架调校方面具有优势，被广泛应用于高档车型和赛车中。

2. 悬架系统组成多连杆式独立悬架由以下几个关键组件组成：2.1 上下控制臂多连杆式独立悬架通常由上下两个控制臂组成，上控制臂连接车轮与汽车车身的上部，而下控制臂连接车轮与汽车车身的下部。

这两个控制臂的设置可以有效地控制车轮的运动范围，并且提供稳定的支撑。

2.2 连杆连接上下控制臂的连杆是多连杆悬架的核心组成部分。

连杆通过多个连接点与控制臂相连，形成稳定的三角形结构，从而实现车身与车轮的相对独立运动。

通过调整连杆的长度和角度，可以对悬架系统的性能进行调校，提高车辆的操控性和舒适性。

2.3 减振器减振器是悬架系统中的重要组成部分，用于吸收和控制车轮的快速运动。

在多连杆式独立悬架中，减振器通常安装在上下控制臂之间，并通过弹簧提供补偿力。

减振器的选用对悬架系统的性能有着重要的影响，可以提高悬架系统的稳定性和舒适性。

3. 优点与应用多连杆式独立悬架具有以下几个优点：•舒适性：多连杆式独立悬架可以有效地分散和减小路面不平的冲击，提供更好的乘坐舒适性。

•操控性：通过调整连杆的长度和角度，可以使车轮保持更好的接地性，提供更准确的操控响应，提高车辆的操控性能。

•稳定性：多连杆式独立悬架可以降低车身的侧倾和横向摆动，提高车辆的稳定性和平顺性。

•适应性：多连杆式独立悬架适用于各种路况和行驶状态，可以适应不同的驾驶需求和道路条件。

多连杆式独立悬架主要应用于高档车型和赛车中。

高档车型一般注重乘坐舒适性和操控性能，而赛车则需要更高的悬架性能来应对高速和激烈的赛道条件。

4. 参考车型以下是一些使用多连杆式独立悬架的经典车型：•奔驰S级：奔驰S级采用了RMATIC空气悬挂系统，配合多连杆式独立悬架，提供了出色的悬架调校和高品质的乘坐舒适性。

SUV厂家车型后悬形式奥迪奥迪Q5梯形连杆式独立悬挂奥迪Q5(进口梯形连杆式独立悬挂奥迪Q7带独立上横臂和横拉杆的双横臂后悬架宝马宝马X1(进口多连杆后悬架宝马X35连杆后悬架宝马X5铝质整体后桥宝马X6多连杆加铝质整体后桥保时捷卡宴多连杆独立悬架骑士S12钢板弹簧非独立悬架北汽制造域胜007五连杆螺旋弹簧非独立悬架奔驰奔驰G 55整体桥非独立悬架奔驰GL 450AIRMATIC主动空气悬挂奔驰GLK级(进口多连杆后悬挂奔驰ML350AIRMATIC主动空气悬挂本田本田CR-V双横臂式独立悬挂比亚迪比亚迪S6麦弗逊配三连杆独立悬挂标致标致3008扭力梁悬挂别克昂科雷多连杆独立悬架长城哈弗H3四连杆螺旋弹簧非独立悬架哈弗H5整体轴悬挂哈弗H6双横臂式独立悬挂猎豹CS6钢板弹簧结构螺旋弹簧式悬架猎豹飞腾整体桥非独立悬架,螺旋弹簧多连杆非独立悬挂长丰猎豹黑金刚钢板弹簧结构猎豹奇兵钢板弹簧结构帕杰罗多连杆独立悬挂川汽野马野马F10扭力梁式后悬架野马F99扭力梁式后悬架大众途观多连杆独立悬架途锐双横臂式独立悬挂(空气弹簧道奇酷搏多连杆独立悬架酷威多连杆悬架带横向稳定杆东风奥丁五连杆螺旋弹簧半独立式FJ 酷路泽整体桥悬挂丰田丰田RAV4 双叉臂式独立悬架汉兰达双连杆独立悬架兰德酷路泽四连杆式非独立悬架普拉多四连杆式非独立悬架福特锐界多连杆独立悬架海马海马骑士多连杆独立悬架悍马H2连可变弹簧,可变空气承载,单管气体减震,前稳定杆悍马悍马H3拖曳臂式独立悬架宝利格双连杆独立悬挂圣达菲双横臂式独立悬架螺旋弹簧整体桥式华泰特拉卡翱龙CUV 钢板弹簧结构旗胜F1 五连杆独立悬架黄海旗胜V3多连杆独立悬架挑战者SUV 钢板弹簧结构大切诺基(进口多连杆独立悬挂Jeep吉普牧马人整体桥悬架指南者多连杆独立悬架自由客多连杆独立悬架吉奥奥轩G3五连杆螺旋弹簧奥轩G5五连杆螺旋弹簧非独立悬架帅豹五连杆螺旋弹簧帅舰钢板弹簧结构江淮瑞鹰双叉臂式悬挂,带双向充气式减震器及螺旋弹簧江铃驭胜五连杆式非独立悬架金杯金杯S50 五连杆螺旋弹簧凯迪拉克凯迪拉克SRX多连杆结构凯雷德ESCALADEMRC主动电磁感应悬挂系统雷克萨斯GX整体桥后悬挂雷克萨斯雷克萨斯LX4连杆机构式悬架雷克萨斯RX独立双叉臂雷诺科雷傲多连杆独立悬架力帆力帆X60 双连杆独立悬挂林肯领航员多连杆独立悬架林肯MKT多连杆独立悬架林肯MKX多连杆独立悬架超级维特拉多连杆独立悬架铃木吉姆尼三连杆硬轴连螺旋弹簧陆风X6纵置变截面少片簧,双向作用液压筒式减震器陆风陆风X8四连杆螺旋弹簧悬架液压筒式减振器陆风X9 四连杆螺旋弹簧悬架液压筒式减振器第四代发现空气悬架极光多连杆独立悬架揽胜空气悬架路虎揽胜运动版空气悬架神行者2麦弗逊独立悬挂卫士双阻尼螺旋弹簧MINI MINI COUNTRYMAN多连杆独立悬架马自达马自达CX-7 多连杆独立悬架纳智捷大7 SUV扭力梁式半独立悬架讴歌讴歌MDX多连杆独立悬架讴歌ZDX多连杆独立悬架欧宝安德拉四连杆独立悬架奇瑞瑞虎纵向拖曳臂霸锐多连杆,螺旋弹簧+稳定杆起亚索兰托多连杆独立悬挂狮跑双连杆独立悬架智跑多连杆独立悬架。
