隧道内106-2型防火涂料施工工艺工法QB/ZTYJGYGF-SD-0321-2011第五工程有限公司张松1 前言1.1工艺工法概况随着我国经济的快速发展，高等级公路隧道的日益增多，高速公路网络在中华大地上迅速形成。
作为高速公路的咽喉地段-隧道，其隧道结构防火性能对隧道的消防及运营安全有很大的影响。
高速公路隧道一旦发生火灾事故，如果火灾初期失去控制，短时间内凶猛的火势和长时间的高温会对隧道内部设施造成严重的毁坏。
当中型火灾持续90分钟以上时，混凝土结构将炸裂，产生坍塌，侧壁也会失去稳定，危及人员的生命财产安全。
由此可见，在不做防火保护的隧道中，火灾发生后，危险是非常大的。
一旦发生火灾，若混凝土结构在一定的时效内不能有效地抵抗火势的高温和高热，其结果将是灾难性的。
针对海底隧道运营的特殊性，若火灾一旦发生，为保证混凝土结构有较长的耐热性和稳定性，考虑在混凝土二次衬砌表面喷涂高耐热的106-2型防火涂料，提高隧道的防火能力。
对隧道其中的2910m进行了106-2型非膨胀水性防火涂料的喷涂施工。
经过在隧道中的喷涂实践、归纳总结,形成了本施工工法。
1.2 工法原理通过在隧道二次衬砌表面逐层喷涂106-2型非膨胀水性防火涂料的工法，利用防火涂料的耐火性和较好的隔热性，使混凝土结构体在设计要求的时间内不丧失稳定性，以提高混凝土的耐热性能。
2 工法特点采用106-2型非膨胀水性防火涂料对隧道二衬表面进行处理，有效地提高了混凝土结构体的耐高温、耐高热时效；为消防救灾赢得宝贵的时间；降低了隧道运营风险。
3 适用范围本工法适用于公路、铁路、电缆等各种有防火要求的地下工程。
4 主要引用标准《漆膜、腻子膜干燥时间测定》GB/T 1728；《合成树脂乳液砂壁状建筑涂料》JG/T 24（检验粘结强度）；《钢结构防火涂料》GB 14907-2002（干密度检验及耐湿热性检验)；《漆膜耐水性测定法》GB/T 1733；《中华人民共和国公共安全行业标准》GA 98（检验耐酸、碱、冻融循环性）。

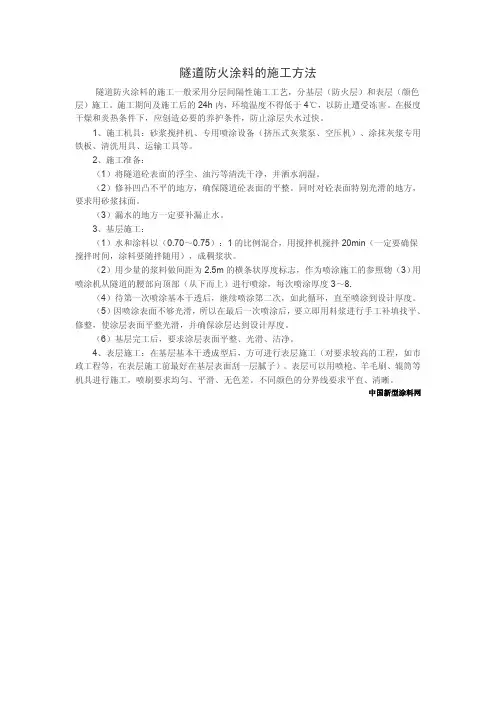

5 防火涂料施工方法106-2型非膨胀水性防火涂料作为隧道关键的防火隔热材料，采用自下而上逐层喷涂的方法，在隧道原二次衬砌混凝土表面形成具有耐热耐火的涂层。
6工艺流程及操作要点6.1施工工艺流程图1 海底隧道防火涂料的施工工艺流程6.2 操作要点6.2.1设计参数及材料检验根据设计要求，海域段防火涂料厚度为22±2mm，在喷层间加铺玻纤格栅，耐火极限不得小于3小时；陆域段防火涂料厚度为13mm，耐火极限不得小于2小时。
海底隧道所使用的106-2型非膨胀水性防火涂料检验主要依据《中华人民共和国公共安全行业标准》GA98-2005和《钢结构防火涂料》GB 14907-2002进行检验。
其中耐火性按照碳氢时间-温度进行升温测定。
6.2.2施工前的准备1 检查二衬表面是否有渗漏水，清除二衬表面处理渗水点后的疏松层、浮灰、浮尘、脱模剂、油污和污渍等杂物。
2 检查隧道内壁板块接缝是否平整，检查伸缩缝、施工缝的情况，详细记录检查情况。
3 用高压水将二衬表面冲洗干净，混凝土表面应充分润湿，但混凝土表面不得有明水。
4 对施工用涂料进行复检。
检查其产品型号、出厂检验单、合格证、质量保证期以及现场抽样化验，并把复验的资料数据存档备案。
5 喷涂防火涂料前采用彩条布将施工段的管沟及侧墙进行覆盖保护，若在已完成路面基层砼浇注区段施工时用彩条布将路面覆盖防护好再进行喷涂施工。
6.2.3 防火涂料配制与拌合第一层防火涂料按水：涂料=（100～120）：80进行涂料拌和，第2～4层按水：涂料=（80～100）：80进行涂料拌合，且拌合时间不得小于10分钟。
待拌合均匀后，需继续拌合3分钟，才可进行喷涂施工。
6.2.4 防火涂料涂装1涂装方法106-2防火涂料为非膨胀水性涂料，其粒度较大，黏度比较稠，应采用空气喷涂法施工。
在进行喷涂施工时，喷枪应采用重力式喷枪，喷嘴直径φ4～6mm，空气压力控制在0.4～0.6MPa，喷嘴距隧道表面的距离，一般以200～300mm为宜。
喷出的涂料流应尽量垂直于隧道衬砌表面，每一个喷涂条带的边缘应当重叠在前喷好的条带边缘（以重叠1/3 为宜）。
图2 防火涂料喷涂施工2涂料喷层厚度防火涂料采用逐层喷涂的方式进行。
第一层喷涂厚度宜控制在3-5mm，确保第一层涂装涂料与混凝土表面粘结可靠，以后每遍喷涂厚度控制在5-8mm，直至达到设计要求的涂装涂层厚度为止。
3喷层间间隙时间后一层涂料的施工应待前一层表干后进行，工地现场喷涂施工间隔时间建议在24h以上（涂料表干时间与气温及涂层厚度有关）。
4喷涂顺序防火涂料喷涂时，分3～4层逐层喷涂，喷涂从隧道腰部往拱顶自下而上施工，喷枪的运动速度应保持一致，不可时快时慢。
5饰面涂料施工检查喷层涂料的干燥度、平整度及喷层厚度，当以上几项指标符合要求后，且在保证上一层涂料硬化后（一般在涂装涂层施工完毕后7d），进行饰面涂料的施工，饰面涂料一般采用喷涂或辊涂施工（视现场实际情况而定）。
7 劳动力组织防火涂料施工分为技术组，喷涂组，拌合组及后勤保障组，其中技术组主要负责技术指导和施工现场的过程控制，其他组负责现场施工的安全高效的运转，主要人员配置见表1。
表1 人员配置表机械设备配置以先进、高效、适用、配套为原则，投入的主要施工机械设备的规格型号和数量必须充分满足防火涂料施工工艺的需要。
主要机械设备配置见表2。
表2 机械设备配置表9.1易出现的质量问题9.1.1由于材料受潮等原因，造成拌合后的涂料颗粒不均匀，粘结力和强度降低。
9.1.2拌合不均匀，养护不到位，造成涂料开裂。
9.1.3基面清理不到位，影响涂料与衬砌混凝土的粘结力。
9.1.4操作手未按照作业要求喷涂，使涂料的致密性降低。
9.1.5涂料拌合后存放时间过长，造成涂料本身的性能降低。
9.2质量保证措施9.2.1原材料储存与检验1 防火涂料存放必须防雨防潮，轻装轻卸，防止散包，塑料袋严禁破裂，堆码不宜过高，防止涂料结块。
2 涂料的最佳储存温度5～35°C。
运输时，严禁日晒雨淋。
3 每批次的原材料进场，均要提供产品的出厂合格证明及该批次的主要技术参数的检验报告，同时我方对进场的原材按批次进行抽样检查，保证进场材料符合相关的技术标准及规范要求。
9.2.2 拌合控制1 防火涂料应用搅拌机充分搅拌均匀，拌制时间不得少于10分钟，当搅拌均匀后，需继续搅拌3分钟，才可喷涂施工。
2 拌制好的涂料应色泽均匀，无结块、粉团。
3 有受潮、结块的涂料必须丢弃，不得用于拌合。
4 喷涂过程中散落回弹的涂料不得回收利用，被污染和超过规定时间（拌制好的材料超过50分钟）的涂料不得使用。
9.2.3喷涂作业控制1 喷涂时，喷枪距混凝土表面200～300mm为宜。
2 拌制好的涂料应在30～45分钟内用完，切忌存放时间过长后使用。
3 涂料施工时应随时进行喷层厚度及拌合料稠度检查，保证喷涂均匀，无漏涂，无色差，无流挂、结块，喷涂表面平整，粘结牢固，无开裂、无空鼓和脱落。
4 喷出的涂料流应与混凝土基面垂直。
5 涂料施工期间及施工后24小时内，外部环境温度不得小于5°C，湿度不应大于80%。
空气应保持流通。
6 在涂装下一层涂料时，必须保证上一层涂料处于干燥状态。
7 涂料在喷涂前，必须保证涂料拌合均匀，稠度适中，使黏度在施工时，不发生流淌和下坠现象为宜。
8 喷层基面应清洁、平整、无渗水。
9.2.4养护作业标准1 喷涂完成后，按照混凝土养护标准进行养护，养护期为28天。
2 养护期间，涂层不得受冻，不得受碰撞和水冲刷。
3 当气温超过30°C时，应每隔4个小时喷洒一次水，当气温超过35°C时，应每隔2小时喷洒一次水。
9.2.5施工质量检查与验收1 关键工序质量检查防火涂料施工过程中，影响涂料施工质量主要有以下四个关键工序：1）涂料的配合比是否适当。
2）防火涂料喷涂是否清洗干净。
3）喷涂厚度否合格。
4）涂料养护是否到位。
所以严格以上四道关键工序过程监控，对防火涂料最终的效能有很大的作用。
在施工过程中，主要采用以下方法对以上四道关键工序进行检查和监控（见表3）：表3 关键工序过程检查现行的公、铁路防火涂料施工质量验收还没有统一的验收标准，在工程质量验收过程中，根据防火涂料各方面的性能及测定方法，主要采用公安部下发的《中华人民共和国公共安全行业标准》GA98,同时结合《钢结构防火涂料应用技术规范》CECS24:90进行质量验收。
其主要的检验项目及检验频率如下：表4 主要的检验项目及检验频率表10.1主要安全风险分析10.1.1 用电安全由于隧道防火涂料在海域环境中施工，空气湿度大，且为碱性环境，若施工用电线路保养不善，不严格施工用电规程，电路极易发生短路、漏电、线路老化等情况，这将对隧道内的作业人员安全造成隐患。
10.1.2 高空作业安全厦门海底隧道为大断面海底隧道，防火涂料喷涂作业最大高度达到7m。
防火涂料施工时，采用移动式门架辅助作业人员高处施工，同时施工作业区车辆运行较多，存在较多施工干扰和安全隐患，因此做好喷涂作业人员的安全防护、作业区的安全警示是有必要的。
10.2保证措施10.2.1用电作业标准1 现场电工人员，必须持证上岗，当班电工，严禁脱岗，严禁酒后作业，严禁非电工人员代替电工人员作业。
2 当班电工人员，须进行巡回检查施工现场用电设备及用电器材。
确保接地（零）线、配电箱、闸刀、熔断器、自动开关、漏电保护器等设施齐全有效。
3 场内架设的电线应绝缘良好，悬挂高度及线间距必须符合电业部门的安全规定。
认真处理现场各种电器设备线路故障。
现场架设的临时线路必须用绝缘物支持，不得随意飞线、布线。
不得将电线缠绕在钢筋，钢管或脚手架上。
4 在三相五线中性点接地供电系统中，电气设备的金属外壳应做好接零保护。
5 对现场使用的各类手提式、移动式电器及其它小型机电工具，配电箱（框）等应做好使用前的检查，测试工作。
确保安全使用，杜绝线路、闸刀裸露现象的发生。
6 移动式电气机具设备应用橡胶电缆供电，并经常注意理顺。
跨越道路时应埋入地下或做穿管保护。
7 电器设备及线路检查维修时，必须切断电源总闸，并悬挂维修牌、指定专人监护。
对维修过的电器设备进行检测，合格后方可投入使用，并做好电工维修记录。
10.2.2喷涂人员安全作业标准1 进入作业区，务必戴好安全帽及防尘面罩及防护服。
2 高空作业时，必须拴好安全带，穿防滑鞋，作业平台周围应有防护措施，作业时，作业平台应有加固措施并有专人看护。
3 作业区内需有慢速行驶、行人绕行、防止打伤、高处坠落等警示标示。
4 在喷涂作业过程中，严禁将喷枪口对他人。
11 环保措施11.1材料统一堆放，不得随意乱放。
11.2对将要施工区段，必须对已施工的路面管沟等结构物进行覆盖处理。
