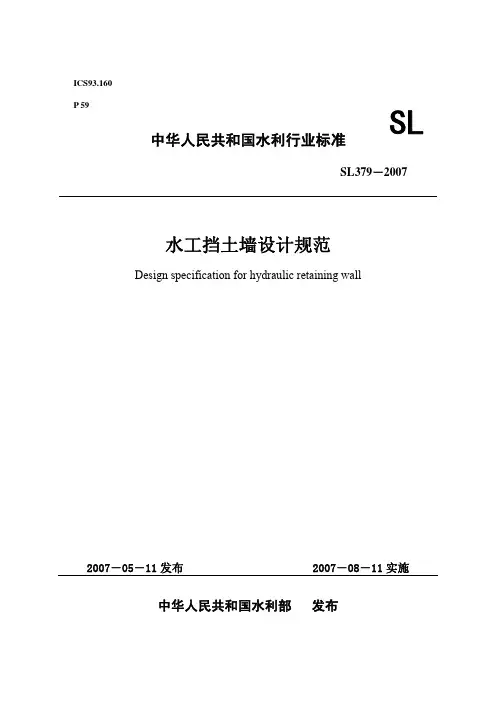

中华人民共和国水利行业标准SL379－2007水工挡土墙设计规范Design specification for hydraulic retaining wall2007－05－11发布 2007－08－11实施中华人民共和国水利部 发布ICS93.160 P 59前言水利部水利水电规划设计管理局水规局科〖2001〗1号“关于下达2001年度水利水电勘测设计技术标准制定、修订项目计划及主编单位的通知”将《水工挡土墙设计规范》(以下简称“本规范”)列为水利行业标准的制定标准项目，并指定由江苏省水利勘测设计研究院负责编制。

据此，编制本规范。

本规范共8章19节159条和3个附录，其主要技术内容包括：总则、术语、级别划分与设计标准、工程布置、荷载、稳定计算、结构计算和地基处理等。

本规范是我国首次编制的水工挡土墙设计规范。

在编制过程中，总结了国内水工挡土墙的主要设计方法，参考了有关工程实践经验和科学研究成果，经多方面征求意见，并反复讨论和修改后，由本规范主持机构审定。

本规范的强制性条款有：3.2.2、3.2.7、3.2.8、3.2.10、3.2.11、3.2.12、3.2.13、3.2.14、6.3.1、6.6.3、6.3.4，并以黑体字标识。

本规范批准部门：中华人民共和国水利部本规范主持机构：水利部水利水电规划设计总院本规范解释单位：水利部水利水电规划设计总院本规范主编单位：江苏省水利勘测设计研究院有限公司本规范出版、发行单位：中国水利水电出版社本规范主要起草人：张平易陈登毅许宗喜宦国胜顾美娟何定恩本规范审查会议技术负责人：关志诚本规范体例格式审查人：窦以松目 次1 总 则 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(1)2 术语 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(2)3 级别划分与设计标准 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(3) 3.1 级别划分┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(3)3.2 设计标准┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(3)4 工程布置 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(5) 4.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(5) 4.2 结构布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(5)4.3 防渗与排水布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(7)5 荷载 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(9) 5.1 荷载分类及组合┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(9)5.2 荷载计算 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(10)6 稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(11) 6.1 一般规定 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(11) 6.2 抗渗稳定计算 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(11) 6.3 抗滑稳定计算 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(11) 6.4 抗倾覆稳定计算 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(14) 6.5 抗浮稳定计算 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(15) 6.6 地基整体稳定计算 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(15)6.7 地基沉降计算 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(15)7 结构计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(17) 7.1 一般规定 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(17)7.2 结构应力分析 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(18)8 地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(19) 8.1 一般规定 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(19) 8.2 岩石地基处理 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(19) 8.3 土质地基处理 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(19) 附录Ａ 土压力计算 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(24) 附录Ｂ 挡土墙稳定计算 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(33) 附录Ｃ 挡土墙结构计算 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(39) 本规范用词说明 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(45) 条文说明 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(46)1 总则1.0.1为适应水利水电工程建设需要，统一水工挡土墙的设计标准和技术要求，提高水工挡土墙设计水平，做到安全可靠、经济合理，制定本规范。

目次1 总则┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(48)3 级别划分与设计标准┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(50)3.1 级别划分┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(50)3.2 设计标准┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(51)4 工程布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(55)4.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(55)4.2 结构布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(56)4.3 防渗与排水布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(64) 5 荷载┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(66)5.1 荷载分类及组合┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(66)5.2 荷载计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(66)6 稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(69)6.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(69)6.2 抗渗稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(7 1)6.3 抗滑稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(72)6.4 抗倾覆稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(76)6.5 抗浮稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(7 6)6.6 地基整体稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(76)6.7 地基沉降计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(7 7)7 结构计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(79)7.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(79)7.2 结构应力分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(8 1)8 地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(84)8.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(84)8.2 岩石地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(8 4)8.3 土质地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(8 5)1 总则1.0.1 水工挡土墙主要是指附属于水工建筑物的挡土建筑物。

重力式挡土墙计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图：二、基本资料：1．依据规范及参考书目：《水工挡土墙设计规范》(SL379－2007)，以下简称《规范》《水工建筑物荷载设计规范》(DL 5077－1997)《水工挡土墙设计》(中国水利水电出版社)2．断面尺寸参数：墙顶宽度B1 = 0.50m，前趾宽度B2 = 0.30m，后踵宽度B3 = 0.30m墙身高度H = 5.00m，墙上直段高H1 = 0.50m，墙趾高H2 = 0.50m 墙踵高H3 = 0.50m，墙背坡比= 1 : 0.500，墙面坡比= 1 : 0.000 3．设计参数：挡土墙的建筑物级别为4级，荷载组合为基本组合。

抗震类型：非抗震区挡土墙。

水上回填土内摩擦角φ= 32.00度，水下回填土内摩擦角φ' = 28.00度墙背与填土摩擦角δ= 15.00度回填土凝聚力C = 0.00kN/m2，墙底与地基间摩擦系数f = 0.40基础为非岩石地基。

填土面与水平面夹角β= 0.00度，回填土顶面均布荷载q = 20.00kN/m墙前基础埋置深度H4 = 0.50m。

地下水位距墙底高h1 = 0.00m，墙前水深(墙底算起)h2 = 0.00m回填土湿容重γ1 = 18.00kN/m3，回填土浮容重γ2 = 10.00kN/m3墙身材料容重γ3 = 24.00kN/m3，底板材料容重γ4 = 24.00kN/m3墙身材料容许压应力[R a] = 500.00 kPa，墙身材料容许剪应力[R j] = 110.00 kPa墙身材料容许拉应力[R l] = 150.00 kPa，地基允许承载力[ζo] = 140.00 kPa 三、计算过程：1．计算公式：库伦主动土压力计算公式如下：E ＝0.5×γ×H2×K aE x＝E×cos(ε＋δ)E y＝E×sin(ε＋δ)K a＝cos2(φ－ε)/cos2ε/cos(ε＋δ)/{1+[sin(φ＋δ)sin(φ－β)/cos(ε＋δ)/cos(ε－β)]0.5}2（《规范》式A.0.1-2）式中：E为作用于墙背的主动土压力，作用点为距墙底1/3高处，方向与水平面成(ε＋δ)夹角K a为主动土压力系数ε为墙背与铅直面的夹角，ε＝26.57度程序算得主动土压力系数K a = 0.5342．总水平力、总竖向力及各力对前趾力矩计算：单位：水平力、竖向力为kN；力臂为m；弯矩为kN·m。

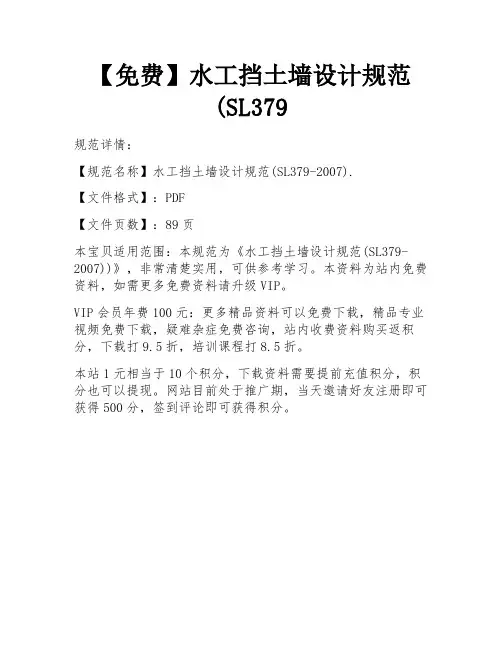

【免费】水工挡土墙设计规范
(SL379
规范详情：
【规范名称】水工挡土墙设计规范(SL379-2007).
【文件格式】：PDF
【文件页数】：89页
本宝贝适用范围：本规范为《水工挡土墙设计规范(SL379-2007))》，非常清楚实用，可供参考学习。

本资料为站内免费资料，如需更多免费资料请升级VIP。

VIP会员年费100元：更多精品资料可以免费下载，精品专业视频免费下载，疑难杂症免费咨询，站内收费资料购买返积分，下载打9.5折，培训课程打8.5折。

本站1元相当于10个积分，下载资料需要提前充值积分，积分也可以提现。

网站目前处于推广期，当天邀请好友注册即可获得500分，签到评论即可获得积分。

目次1 总则┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(48)3 级别划分与设计标准┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(50)3.1 级别划分┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(50)3.2 设计标准┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(51)4 工程布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(55)4.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(55)4.2 结构布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(56)4.3 防渗与排水布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(64)5 荷载┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(66)5.1 荷载分类及组合┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(66)5.2 荷载计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(66)6 稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(69)6.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(69)6.2 抗渗稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(7 1)6.3 抗滑稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(7 2)6.4 抗倾覆稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(76)6.5 抗浮稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(7 6)6.6 地基整体稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(76)6.7 地基沉降计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(7 7)7 结构计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(79)7.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(79)7.2 结构应力分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(8 1)8 地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(84)8.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(84)8.2 岩石地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(8 4)8.3 土质地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(8 5)1 总则1.0.1 水工挡土墙主要是指附属于水工建筑物的挡土建筑物。

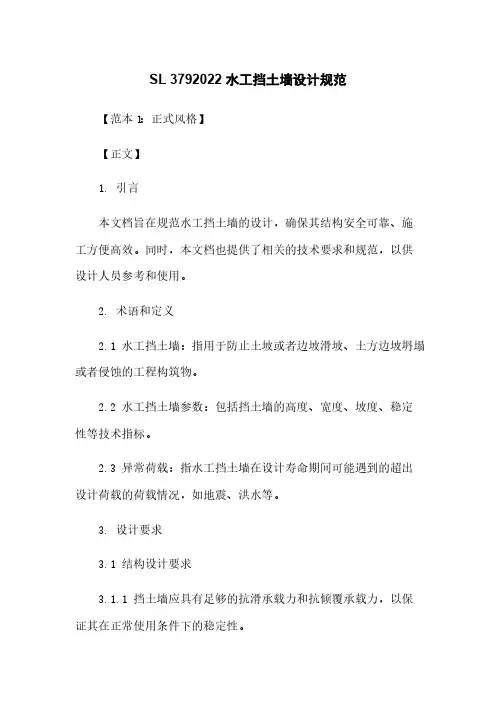

SL 3792022 水工挡土墙设计规范【范本1：正式风格】【正文】1. 引言本文档旨在规范水工挡土墙的设计，确保其结构安全可靠、施工方便高效。
