课程编号：SJ000350 2016年6 月3 日至2016 年6 月10 日
课程性质：必修

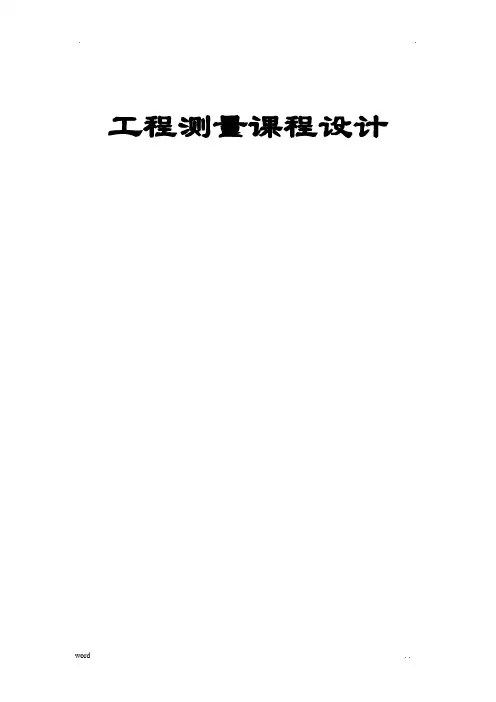

工程测量学课程设计报告
--建筑场地施工控制网的建立及建筑物放样方案设计
学 院： _____________ 矿业工程学院 _______________ 专 业： _______________ 测绘工程 _________________ 地 点： 太原理工大学虎峪校区 _____________________ 班
级： ______________ 测绘1301班 _______________
姓 名： __________________________________________ 学 号： __________________________________________ 指导教师： _______________________________________
、工程概况 (1)
1.1 工程任务 (1)
1.2 工程的地理位置 (1)
1.3 工程简介 (1)
1.4 已有的测绘成果 (1)
二、............................................................. 体育馆施工控制网的建立
2
2.1 概述 (2)
2.1.1 建筑施工控制网的特点 (2)
2.1.2 施工控制网的精度 (2)
2.2 平面控制方案 (4)
2.2.1 点位布置方案 (4)
2.2.2 控制网网形简介、网形选择，控制网布设方案及示意图 (4)
2.3高程控制方案 (5)
2.3.1 点位布置方案 (6)
2.3.2 控制网布设方案及示意图 (6)
三、体育馆施工放样方案
7
3.1施工放样方法 (7)
3.2体育馆施工放样方案设计 (7)
3.3实施步骤及应注意的事项 (9)
3.4方案评价 (10)
四、............................................................................... 总结
10
一、工程概况
1.1 工程任务
为了培养学生对运动的兴趣，决定在太原理工大学虎峪校区建造一个体育馆，所以这次的主要任务是在体育场周围对体育馆的施工放样的方案进行设计。
1.2 工程的地理位置
地址在迎泽大街新矿院路南端，相当于在迎西校区对面，两个校区一北一南相对应。其中迎西校区又叫北区，虎峪校区又叫中区。虎峪校区目前开的有个三门，北门是和迎西校区对应的大门，西门靠北的是小门，出门就是千峰南路，对面是山西财专。还有一个门也在西边，不过稍微靠南一点，正对着校内的工程训练中心，是个电子门，不过这个门有专人控制，一般不开，虎峪校区的地理位置还是不错的，距离迎泽大街并不远，而且校园后边就是美特好超市，附近还有一个果艺园千峰南路店的水果4S店，买东西特别方便。新矿院路上各种买吃的的，以及眼镜店，在北门西门都有。出了西门向北50米有药店，有移动厅，生活很方便。本次课程设计主要是想在虎峪校区矿业工程馆和美食广场之间建立一个体育馆。
1.3 工程简介
《工程测量学》课程设计是该课程理论学习后的一个学术性实践环节，
是对课程理论的综合和补充，对加深课程理论的理解和应用具有重要意义。本次实验主要是根据《工程测量规范》和相关施工设计规范设计要求，在利用老师所给的已知的测绘成果，如太原理工大学虎峪校区的地形图一份，以及少量已知控制点，布设出太原理工大学虎峪校区的施工控制网，然后在根据此施工控制网，放样出体育馆的实际位置，要保证设计的施工控制网和施工测量方案满足精度要求，并力求做到经济合理，设计的工程测量软件系统精度满足要求，能用于生产实际。使同学们能在室内进行篮球比赛。
1.4 已有的测绘成果
a）太原理工大学虎峪校区1：1000的地形图一份
b）已知虎峪校区内GPSD级点和二等水准点哥2个，平面坐标为80西安坐标系，高程为85国家高程系。分别为：C01, 4192376.645，633309.026，C02, 4192260.011，633316.029 ；
H1：787.420 ；H2: 787.326.
二、体育馆施工控制网的建立
2.1 概述
2.1.1建筑施工控制网的特点
1.平面控制网测量
施工平面控制网既可以单独建立，也可用原有地面测图控制网替代。但由于测图网的密度和精度有时不能满足施工测量要求，需要增补控制点，并重新
对网进行高精度测量，然后再以平面控制网数据测设出主轴线。根据需要和条件，可以采用GPS全站仪、经纬仪等多种设备按三角网、导线网等形式实施平面控制测量。观测要满足国家规范要求，一般是距离丈量相对误差不超过1/10000，
测角误差不超过10分。
2.高程控制网测量
施工放样的任务，除了通过建筑物的定位放线确定建筑物的平面位置、控制
建筑物的平面形状和尺寸大小外，还要通过高程的测设来控制建筑物各个部件的标高。为了保证整个建筑场地各部分高程的统一和精度要求以及高程测设的便利，在开工之前需要建立施工高程控制网。观测仪器可以选择水准仪，按水准仪
测量法实施，也可以利用全站仪用三角高程实施。
2.1.2施工控制网的精度
2.1.2施工控制网精度
无论民用或工业建筑，就其土建工程部分来说，对测量精度的要求，一般不很高,而与设备安装有关的基础工程，则要求精度很高。一般地说，施工控制网的实际精度要求是不均匀的，而且也不是高级网控制低级网的精度。从施工控制网的范围上来说，应该是从大到小逐级控制，即误差允许范围内的相对控制。从整体上说它的精度分布是不均匀的，越到局部精度要求越高。
根据工程测量规范（GB50026-2007,由于场地面积小于1KM',所以得到
