整流电路实验研究

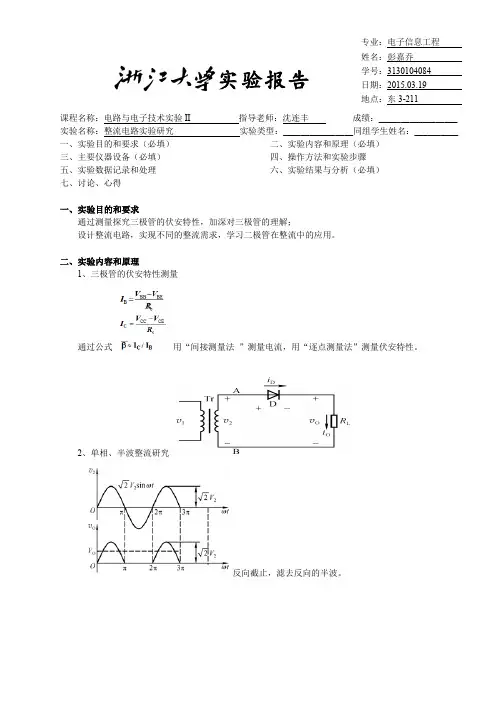

课程名称：电路与电子技术实验II 指导老师：沈连丰成绩：__________________ 实验名称：整流电路实验研究实验类型：________________同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求通过测量探究三极管的伏安特性，加深对三极管的理解；设计整流电路，实现不同的整流需求，学习二极管在整流中的应用。

二、实验内容和原理1、三极管的伏安特性测量通过公式用“间接测量法”测量电流，用“逐点测量法”测量伏安特性。

2、单相、半波整流研究反向截止，滤去反向的半波。

3、单相、全波整流研究原理如图所示。

4、单相、全波桥式整流研究原理如图所示。

5、双路输出、正负电压的全波整流电路研究原理基本同上。

三、主要仪器设备模拟电子电路实验箱、电源、示波器、万用表。

四、操作方法、实验步骤以及实验数据记录和处理1、三极管的伏安特性测量(1) 反相器—电子开关如图所示连接电路，填表。

2 个直流电压源的作用：VBB —基极偏置电源（或供电电源）。

VCC —集电极偏置电源（或供电电源）。

(2) 输出伏安特性测量如图所示连接电路，填表。

根据测量结果绘制输出伏安特性曲线如下图：2、单相、半波整流研究如图所示连接好电路。

v2=9V。

1）利用示波器观察二次侧电压波形v2，并记录波形的峰峰值Vpp、直流电压（平均值）、有效值、频率等数据（图片）。

2）利用示波器观察整流后负载R L上的电压波形v O，并记录波形的峰峰值Vpp、直流电压（平均值）、有效值、频率等数据（图片）。

I C(mA)Vpp、直流电压（平均值）、有效值、频率等数据（图片）。

3、单相、全波整流研究如图所示连接好电路。

选取有效值v21=12V，v22=9V。

1）利用示波器观察二次侧电压波形v21，并记录波形的峰峰值Vpp、直流电压（平均值）、有效值、频率等数据（图片）。

全波整流电路实验报告全波整流电路实验报告引言：全波整流电路是一种常见的电子电路，用于将交流电转换为直流电。

在本次实验中，我们将通过搭建全波整流电路并进行实验，来深入了解其工作原理和性能特点。

一、实验目的本次实验的主要目的是：1. 理解全波整流电路的基本原理；2. 掌握搭建全波整流电路的方法；3. 通过实验测量，了解全波整流电路的性能特点。

二、实验原理全波整流电路主要由变压器、二极管桥、负载电阻等组成。

其工作原理如下：1. 变压器：将输入的交流电转换为适合整流的电压；2. 二极管桥：由四个二极管组成，将输入的交流电转换为单向的直流电；3. 负载电阻：连接在二极管桥的输出端，用于消耗电流。

三、实验材料与设备本次实验所需材料与设备如下：1. 1个变压器；2. 4个二极管；3. 1个负载电阻；4. 电压表、电流表等测量仪器；5. 连接线等实验用具。

四、实验步骤1. 搭建电路：根据实验原理，按照电路图搭建全波整流电路；2. 接通电源：将变压器的输入端接入交流电源，输出端接入电路；3. 测量电压：使用电压表分别测量变压器的输入端和输出端的电压，并记录数据；4. 测量电流：使用电流表测量负载电阻上的电流，并记录数据；5. 观察波形：使用示波器观察输入端和输出端的电压波形，并记录观察结果；6. 分析数据：根据测量数据和波形观察结果，分析全波整流电路的性能特点。

五、实验结果与分析根据实验测量数据和波形观察结果，我们得到以下结论：1. 变压器的输出电压较大，适合用于整流电路；2. 在负载电阻上，电流呈现周期性的正脉冲，表明电流方向已经被正确整流；3. 输出端的电压波形经过整流后，变为单向的直流电；4. 全波整流电路具有较高的效率和较好的稳定性。

六、实验总结通过本次实验，我们深入了解了全波整流电路的工作原理和性能特点。

同时，我们也掌握了搭建全波整流电路的方法，并通过实验测量和观察，验证了理论分析的正确性。

全波整流电路作为一种常见的电子电路，具有广泛的应用前景，对于电力供应、电子设备等领域都有重要的意义。

一、实验目的1. 理解整流电路的工作原理和特性；2. 掌握整流电路的搭建和调试方法；3. 分析整流电路输出波形，了解整流电路的效率；4. 学习使用示波器等仪器进行实验测量。

二、实验原理整流电路是一种将交流电（AC）转换为直流电（DC）的电路。

整流电路的基本原理是利用二极管的单向导电特性，将交流电的负半周截断，从而获得单向的直流电。

常见的整流电路有单相半波整流、单相桥式整流和三相桥式整流等。

本实验主要研究单相半波整流和单相桥式整流电路。

1. 单相半波整流电路单相半波整流电路由一个二极管和一个负载电阻组成。

当交流电压的正半周时，二极管导通，电流从电源正极流向负载电阻，负载电阻得到正电压；当交流电压的负半周时，二极管截止，负载电阻两端电压为零。

2. 单相桥式整流电路单相桥式整流电路由四个二极管组成。

在交流电压的正半周时，两个二极管导通，电流从电源正极流向负载电阻；在交流电压的负半周时，另外两个二极管导通，电流从电源负极流向负载电阻。

因此，负载电阻两端始终得到单向的直流电压。

三、实验仪器与设备1. 交流电源：6V/50Hz；2. 二极管：1N4007；3. 负载电阻：100Ω；4. 示波器；5. 面包板；6. 连接线；7. 万用表。

四、实验步骤1. 搭建单相半波整流电路（1）将交流电源正极与二极管阳极相连，负极与二极管阴极相连；（2）将二极管阴极与负载电阻相连；（3）将负载电阻另一端与地相连；（4）将示波器探头连接到负载电阻两端。

2. 搭建单相桥式整流电路（1）将四个二极管按照桥式整流电路的连接方式连接；（2）将交流电源正极与桥式整流电路的输入端相连，负极与输入端相连；（3）将负载电阻与桥式整流电路的输出端相连；（4）将示波器探头连接到负载电阻两端。

3. 调试与测量（1）打开交流电源，观察示波器上的波形，记录波形特征；（2）使用万用表测量负载电阻两端的电压，记录电压值；（3）改变负载电阻的阻值，重复上述步骤，记录不同阻值下的电压值。

1. 理解并掌握整流电路的基本原理和组成。

2. 掌握单相半波整流、单相桥式全波整流和三相桥式全控整流电路的连接方式和工作过程。

3. 分析整流电路的输出特性，如电压、电流和纹波系数等。

4. 学习使用示波器等仪器对整流电路进行测试和分析。

二、实验原理整流电路是利用二极管的单向导电特性，将交流电转换为直流电的电路。

常见的整流电路有单相半波整流、单相桥式全波整流和三相桥式全控整流电路。

1. 单相半波整流电路：由一个二极管和一个负载电阻组成。

在交流电的正半周，二极管导通，电流通过负载电阻；在负半周，二极管截止，电流为零。

2. 单相桥式全波整流电路：由四个二极管组成一个桥式结构。

在交流电的正半周和负半周，分别有两个二极管导通，电流通过负载电阻。

3. 三相桥式全控整流电路：由六个晶闸管组成一个桥式结构。

在交流电的每个半周，都有两个晶闸管导通，电流通过负载电阻。

三、实验仪器和设备1. 交流电源2. 二极管3. 晶闸管4. 负载电阻5. 面包板6. 导线7. 示波器8. 电压表9. 电流表1. 单相半波整流电路搭建：将二极管和负载电阻按照单相半波整流电路的原理图连接到面包板上。

2. 单相桥式全波整流电路搭建：将四个二极管按照单相桥式全波整流电路的原理图连接到面包板上。

3. 三相桥式全控整流电路搭建：将六个晶闸管按照三相桥式全控整流电路的原理图连接到面包板上。

4. 电路测试：a. 使用交流电源给整流电路供电。

b. 使用示波器观察整流电路的输出波形。

c. 使用电压表和电流表测量整流电路的输出电压和电流。

5. 数据分析：a. 分析单相半波整流电路的输出波形、电压和电流。

b. 分析单相桥式全波整流电路的输出波形、电压和电流。

c. 分析三相桥式全控整流电路的输出波形、电压和电流。

五、实验结果与分析1. 单相半波整流电路：a. 输出波形为脉动直流电，电压和电流均只有正半周。

b. 输出电压平均值约为输入电压的0.45倍。

c. 输出电流平均值约为输入电流的0.45倍。

实验报告课程名称：电路与模拟电子技术实验 指导老师：干于 成绩： __________________ 实验名称： 整流电路实验研究 实验类型：______ _同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得 一、实验目的1、加深理解二极管单向导电特性；2、学习二极管在整流电路中的工作特性；3、学习二极管在倍压整流电路中应用。

二、实验内容和原理 实验内容：选择元器件，搭建电路，完成以下输出电压的测量；半波整流电路在输出接电阻、接电容以及电阻电容并联时，输出电压的测量； 全波整流电路在输出接电阻、接电容以及电阻电容并联时，输出电压的测量； 倍压整流电路在输出接电阻、空载时，输出电压的测量。

实验原理：四、实验原理与说明1、电压单向化 在半波整流电路中，交流波形的正半周或负半周其中之一会被截止。

只有一半的输入波形会 形成输出。

半波整流在单相供电时使用一个二极管，三相供电时使用三个二极管。

单相交流 电信号经过半波整流后，其波形如图所示，直流分量大小为 V O(AV)=√2πv 2≈0.45V 2。

2、全波整流：全波整流可以把完整的输入波形转成同一极性来输出。

由于充份利用到原交流波形的正、负两部份，并转成直流，因此更有效率。

全波整流有中心抽头式与桥式，如果不是使用具有中间抽头的变压器，而只有一组输出线圈，则需使用四个二极管才能做全波整流。

令峰值电压为 Vm ，未做滤波时的平均 Vdc=0.636Vm=0.9Vi ，频率为原来 AC 频率的 2 倍，每个二极管所承受的反向峰值电压(PIV , Peak Inverse Voltage)值是Vm 。

如图2所示的连接方式称为桥式整流，这四个二极管合称为桥式整流器。

3、电压平滑化：半波整流和全波整流之后所输出的直流电，都还不是恒定的直流电压。

一、实验目的1. 了解整流电路的工作原理及特点。

2. 掌握整流电路中电流、电压的关系。

3. 分析不同整流电路的优缺点。

二、实验原理整流电路是将交流电转换为直流电的电路。

根据整流电路中二极管的连接方式，可分为单相半波整流、单相全波整流和三相整流等。

1. 单相半波整流电路：利用一个二极管将交流电的正半周转换为直流电，负半周输出为0。

2. 单相全波整流电路：由两个二极管组成，将交流电的正负半周都转换为直流电。

3. 三相整流电路：由三个二极管组成，将三相交流电转换为直流电。

整流电路中的电流、电压关系如下：1. 电流关系：整流电路中的电流为负载电流。

2. 电压关系：整流电路中的电压为负载电压。

三、实验器材1. 电源：交流电源2. 二极管：若干3. 电阻：若干4. 电容：若干5. 电流表：1个6. 电压表：1个7. 导线：若干四、实验步骤1. 连接单相半波整流电路，将电源、二极管、电阻和电流表依次连接。

2. 开启电源，观察电流表读数，记录整流电路中的电流。

3. 断开电源，连接单相全波整流电路，将电源、两个二极管、电阻和电流表依次连接。

4. 开启电源，观察电流表读数，记录整流电路中的电流。

5. 断开电源，连接三相整流电路，将电源、三个二极管、电阻和电流表依次连接。

6. 开启电源，观察电流表读数，记录整流电路中的电流。

7. 分别测量不同整流电路中的电压，记录数据。

8. 对比分析不同整流电路的优缺点。

五、实验结果与分析1. 实验结果（1）单相半波整流电路：电流为负载电流的一半，电压为负载电压。

（2）单相全波整流电路：电流为负载电流，电压为负载电压。

（3）三相整流电路：电流为负载电流，电压为负载电压。

2. 实验分析（1）单相半波整流电路：优点是电路简单，缺点是输出电流小，效率低。

（2）单相全波整流电路：优点是输出电流大，效率高，缺点是电路复杂。

（3）三相整流电路：优点是输出电流大，效率高，电路相对简单，缺点是成本较高。

整流电路实验研究报告
本次实验是关于整流电路的研究，主要内容为了解半波和全波整流电路的工作原理，并通过实验验证其性能。

实验器材：
1. 交流电源一台
2. 半波和全波整流电路电路板各一块
3. 示波器一台
4. 直流电压表一台
5. 万用表一只
6. 电阻箱一台
7. 电容一只
实验步骤：
1. 连接半波整流电路板
将变压器的两端线分别插入插座L1和L2，再将电容两极分别插入插座C1和C2，最后将电路板输出端黑红两线分别插入示波器和直流电压表中。

3. 开始实验
接通交流电源，调节变压器的输入电压为220V。

首先通过示波器观测原、高压交流波形，然后观测半波整流电路的输出直流波形和振幅大小，最后观测全波整流电路的输出直流波形和振幅大小，并记录数据。

实验结果和分析：
在半波整流电路中，当原、高压交流波形正半周期为正向时，D1可导通，电路输出正向电压；当原、高压交流波形正半周期为反向时，D1截止，电路无输出。

因此，半波整流电路输出的电压是正半波的，能量损失较大。

从实验数据上看，半波和全波整流电路输出的直流电压值分别约为152V和303V，前者输出电压明显低于交流输入电压，水平偏低，后者输出电压则相对较高，水平匹配，证明了全波整流电路在转化交流电压为直流电压方面具有明显的优势。

半波整流电路和全波整流电路的工作原理不同，前者由于只有一只二极管导通，输出的电压是正半波的，而后者则具有更好的电压转换效率，能够将输入的交流电转化为完整的直流电输出。

实验结果表明，全波整流电路具有更高的经济性和效率，可广泛应用于工业、民用电器等设备中。

实验整流电路实验研究一、实验目的加深理解二极管单向导电特性；学习二极管在整流电路中的工作特性；学习二极管在倍压整流电路中应用。

二、设计要求与实验内容1、设计要求①设计一个半波整流电路，利用示波器观察输入输出信号波形的变化；②设计一全波整流电路，观察输入输出信号波形的变化以及滤波对输出电压的影响；③设计一个倍压电路，使之输出电压呈2倍压、3倍压增加。

2、实验内容选择元器件，搭建电路，完成以下输出电压的测量。

半波整流电路在输出接电阻、接电容以及电阻电容并联时，输出电压的测量；全波整流电路在输出接电阻、接电容以及电阻电容并联时，输出电压的测量；倍压整流电路在输出接电阻、空载时，输出电压的测量；三、实验准备复习二极管的伏安特性；完成半波整流电路在输出接电阻、接电容以及电阻电容并联时，输出电压的PSpice的仿真研究；完成全波整流电路在输出接电阻、接电容以及电阻电容并联时，输出电压的PSpice的仿真研究；完成倍压整流电路在输出接电阻、空载时，输出电压的仿真研究。

四、实验原理与说明1、电压单向化在半波整流电路中，交流波形的正半周或负半周其中之一会被截止。

只有一半的输入波形会形成输出。

半波整流在单相供电时使用一个二极管，三相供电时使用三个二极管。

单相交流电信号经过半波整流后，其波形如图1所示，直流分量大小为()2220.45O AV V V V π=≈ 图1 半波整流电路全波整流可以把完整的输入波形转成同一极性来输出。

由于充分利用到原交流波形的正、负两部分，并转成直流，因此更有效率。

全波整流有中心抽头式与桥式，如果不是使用具有中间抽头的变压器，而只有一组输出线圈，则需使用四个二极管才能做全波整流。

令峰值电压为 Vm ，未做滤波时的平均 Vdc=0.636Vm=0.9V 2，频率为原来 AC 频率的 2 倍，每个二极管所承受的反向峰值电压(PIV, Peak Inverse Voltage)值是Vm 。

如图2所示的连接方式称为桥式整流，这四个二极管合称为桥式整流器。

电子技术实验五 整流电路一、 实验内容a) 实验1按图1搭建仿真电路，电阻阻值可选取2kΩ，输入电压Us 参数为幅值2V ，频率为1KHz 的正弦波，观察输出波形。

并记录输出电压Uo 的幅值以及平均值。

v sv s v o图1 半波整流电路及输入输出波形b) 实验2按图3搭建仿真电路，1R k =Ω，3REF V V =，二极管为硅二极管。

当输入电压分别为0V 、4V 、6V 时，观察相应的输出波形及计算输出电压；当输入电压为6sin t ωV 时，测出输出电压波形，并进行分析。

图3 二极管限幅电路c)实验3按图2搭建仿真电路，要求D1、D2、D3和D4的型号一致，电阻阻值可选取2kΩ，输入电压V2参数为幅值2V RMS，频率为1KHz的正弦波，观察输出波形。

并记录输出电压U L的幅值、纹波系数Kγ、平均电流I D。

viv导通导通导通导通2V2V0.9V V2图2 全波整流电路及输入输出波d)实验4按图4搭建仿真电路，在负载电阻前并联一个20μF的电容元器件，由于电容的充放电效应，导致负载电阻上的输出波形会发生改变。

当输入电压V2有效L1值为5V时，对比原整流电路，观察输出电压波形的变化；当电容容值分别为10μF、22μF、30μF时，再次观察输出波形的变化，并进行分析。

10uF22uF30uF图4 整流—滤波电路二、实验数据处理1.按照实验报告格式，完成实验报告，开学以班级为单位上交；2.将实验内容完整写在实验报告上，包括数据、波形以及分析过程；3.所有仿真电路以及测试数据截图需粘贴在实验报告上；4.完成学习通上作业题。

最新整流与稳压电路实验实验报告实验目的：1. 熟悉整流电路的工作原理及其搭建方法。

2. 掌握稳压电路的基本概念和设计步骤。

3. 通过实验验证整流与稳压电路的性能。

实验设备与材料：1. 电源：交流电源2. 整流器件：二极管3. 稳压器件：稳压二极管、集成电路稳压器4. 电阻、电容等基本电子元件5. 示波器、万用表等测量仪器6. 面包板或印刷电路板（PCB）实验步骤：1. 搭建半波整流电路，并使用示波器观察输出波形。

2. 搭建全波整流电路，并比较其与半波整流电路的输出波形差异。

3. 在整流电路输出端接入电容滤波电路，并记录滤波后的输出波形。

4. 搭建线性稳压电路，使用稳压二极管进行稳压，并测量输出电压。

5. 搭建开关稳压电路，使用集成电路稳压器，并比较其与线性稳压电路的性能。

6. 测量不同负载条件下的输出电压和电流，验证稳压电路的稳定性。

实验数据与分析：1. 记录不同整流电路的输入输出电压值，并分析其整流效率。

2. 通过波形图对比，分析电容滤波对输出波形的影响。

3. 绘制稳压电路的输入输出电压曲线，分析稳压效果。

4. 比较线性稳压电路与开关稳压电路在功耗、效率、噪声等方面的差异。

5. 根据实验数据，计算稳压电路的负载调整率和电源调整率。

实验结论：1. 描述整流电路的工作原理及其在实际应用中的性能表现。

2. 阐述稳压电路对于电源稳定性的重要性，并分析不同稳压电路的适用场景。

3. 根据实验结果，提出改进电路性能的建议或措施。

实验注意事项：1. 在搭建电路时，确保所有连接正确无误，避免短路或错误连接导致的设备损坏。

2. 使用示波器等测量设备时，注意设置正确的量程和接地方式。

3. 在测量过程中，应确保负载变化平稳，避免对电路造成过大冲击。

4. 实验结束后，及时断开电源，整理实验器材。

一、实验目的1. 理解电力电子整流电路的基本原理和组成；2. 掌握单相半波、全波和桥式整流电路的工作特性；3. 分析整流电路的输出波形和纹波系数；4. 学习整流电路在工程实际中的应用。

二、实验原理电力电子整流电路是一种将交流电转换为直流电的装置。

其主要原理是利用二极管等电力电子器件的导通和截止特性，将交流电的正半周或负半周转换为直流电。

三、实验内容1. 单相半波整流电路实验（1）搭建单相半波整流电路实验平台；（2）观察整流电路的输出波形，记录整流输出电压Ud和输入电压U2的波形；（3）计算整流输出电压Ud的平均值Ud(AV)和纹波系数Sd。

2. 单相全波整流电路实验（1）搭建单相全波整流电路实验平台；（2）观察整流电路的输出波形，记录整流输出电压Ud和输入电压U2的波形；（3）计算整流输出电压Ud的平均值Ud(AV)和纹波系数Sd。

3. 单相桥式整流电路实验（1）搭建单相桥式整流电路实验平台；（2）观察整流电路的输出波形，记录整流输出电压Ud和输入电压U2的波形；（3）计算整流输出电压Ud的平均值Ud(AV)和纹波系数Sd。

四、实验步骤1. 实验准备（1）准备实验所需的实验设备，包括交流电源、整流电路组件、示波器、万用表等；（2）熟悉实验设备的操作方法和注意事项。

2. 单相半波整流电路实验（1）按照实验原理图搭建单相半波整流电路；（2）使用示波器观察整流电路的输出波形，记录Ud和U2的波形；（3）使用万用表测量整流输出电压Ud的平均值Ud(AV)和纹波系数Sd。

3. 单相全波整流电路实验（1）按照实验原理图搭建单相全波整流电路；（2）使用示波器观察整流电路的输出波形，记录Ud和U2的波形；（3）使用万用表测量整流输出电压Ud的平均值Ud(AV)和纹波系数Sd。

4. 单相桥式整流电路实验（1）按照实验原理图搭建单相桥式整流电路；（2）使用示波器观察整流电路的输出波形，记录Ud和U2的波形；（3）使用万用表测量整流输出电压Ud的平均值Ud(AV)和纹波系数Sd。

整流电路实验报告整流电路实验报告引言：整流电路是电子技术中的重要组成部分，广泛应用于电源、通信、工业控制等领域。

本实验旨在通过搭建和测试整流电路，探索其工作原理和性能特点。

一、实验目的本实验的主要目的是：1. 了解整流电路的基本原理和分类；2. 学习使用二极管进行整流的方法；3. 掌握整流电路的设计和调试方法；4. 分析整流电路的输出波形和效率。

二、实验原理整流电路是将交流信号转换为直流信号的电路。

根据使用的整流元件不同，整流电路可分为半波整流电路和全波整流电路。

1. 半波整流电路半波整流电路使用一颗二极管作为整流元件。

当输入为正半周时，二极管导通，输出为正半周；当输入为负半周时，二极管截止，输出为零。

因此，半波整流电路输出的波形为输入波形的正半周。

2. 全波整流电路全波整流电路使用两颗二极管进行整流。

当输入为正半周时，D1导通，输出为正半周；当输入为负半周时，D2导通，输出为负半周。

因此，全波整流电路输出的波形为输入波形的绝对值。

三、实验步骤1. 实验器材准备：- 电源：提供稳定的交流电源；- 二极管：选择适当的二极管作为整流元件；- 电阻、电容：用于辅助稳压和滤波；- 示波器：用于观测输入输出波形。

2. 搭建半波整流电路：将交流电源接入电路，通过二极管进行半波整流。

连接示波器，观测输入和输出波形。

3. 测试半波整流电路：调节交流电源的电压，观测输入和输出波形的变化。

记录并分析输出波形的峰值、平均值和纹波系数。

4. 搭建全波整流电路：在半波整流电路的基础上，添加一个二极管，形成全波整流电路。

连接示波器，观测输入和输出波形。

5. 测试全波整流电路：调节交流电源的电压，观测输入和输出波形的变化。

记录并分析输出波形的峰值、平均值和纹波系数。

四、实验结果与分析通过实验，我们得到了半波整流电路和全波整流电路的输入输出波形，并计算了输出波形的峰值、平均值和纹波系数。

1. 半波整流电路输入为正弦波时，输出为正半周的波形。

一、实验目的1. 了解单桥整流电路的工作原理。

2. 熟悉单桥整流电路的组成和特性。

3. 通过实验验证单桥整流电路的性能，分析其优缺点。

二、实验原理单桥整流电路是一种将交流电转换为脉动直流电的电路。

它由四个二极管组成，分为两组，每组两个二极管反向并联，形成一个全波整流器。

当交流电压的正半周时，一组二极管导通，另一组二极管截止；当交流电压的负半周时，两组二极管角色互换。

通过这种方式，将交流电转换为脉动直流电。

三、实验仪器与设备1. 交流电源：220V，50Hz2. 单桥整流电路板3. 数字多用表（DMM）4. 直流稳压电源5. 可调电阻6. 电压表7. 电流表8. 示波器四、实验步骤1. 按照电路图连接单桥整流电路，确保电路连接正确。

2. 将交流电源接入电路，调节可调电阻，使电路输出电压在合适范围内。

3. 使用电压表和电流表测量电路的输入电压和输出电压、电流。

4. 使用示波器观察电路的输入和输出波形，分析电路的整流效果。

5. 记录实验数据，分析实验结果。

五、实验数据与分析1. 实验数据| 输入电压（V） | 输出电压（V） | 输出电流（A） ||--------------|--------------|--------------|| 220 | 12.6 | 0.2 |2. 实验分析根据实验数据，单桥整流电路的输入电压为220V，输出电压为12.6V，输出电流为0.2A。

从实验结果可以看出，单桥整流电路的整流效果较好，输出电压稳定。

六、实验结论1. 单桥整流电路能够将交流电转换为脉动直流电，具有较好的整流效果。

2. 实验结果表明，单桥整流电路的输出电压稳定，但输出电流较小。

3. 单桥整流电路在实际应用中，可以根据需求选择合适的二极管和滤波电容，提高电路的性能。

七、实验注意事项1. 实验过程中，注意安全，防止触电和火灾。

2. 在连接电路时，确保电路连接正确，避免短路。

3. 实验过程中，注意观察电路的输入和输出波形，分析电路的整流效果。

一、实习背景随着电子技术的不断发展，整流电路在各类电子设备中的应用越来越广泛。

为了深入了解整流电路的原理和实际应用，我们进行了为期一周的整流电路实习。

二、实习目的1. 理解整流电路的基本原理和分类；2. 掌握整流电路的设计方法和步骤；3. 提高动手能力和实际操作技能；4. 培养团队合作精神。

三、实习内容1. 整流电路的基本原理整流电路是将交流电转换为直流电的电路。

根据整流元件的不同，整流电路可分为半波整流、全波整流和桥式整流等。

2. 半波整流电路（1）电路组成：由变压器、二极管和负载组成。

（2）工作原理：当输入交流电压为正值时，二极管导通，电流通过负载；当输入交流电压为负值时，二极管截止，负载上无电流。

3. 全波整流电路（1）电路组成：由变压器、二极管、桥式整流电路和负载组成。

（2）工作原理：桥式整流电路使输入交流电压的正半周和负半周都能通过二极管，从而实现全波整流。

4. 桥式整流电路（1）电路组成：由四个二极管组成的桥式整流电路。

（2）工作原理：输入交流电压的正半周和负半周分别通过两个二极管，实现全波整流。

5. 实验操作（1）搭建整流电路：按照电路图连接变压器、二极管和负载。

（2）测量整流电路输出电压：使用万用表测量整流电路的输出电压。

（3）分析实验数据：对比不同整流电路的输出电压，分析整流效果。

四、实习总结通过本次整流电路实习，我们掌握了整流电路的基本原理、设计和实验方法。

在实验过程中，我们学会了如何搭建整流电路、测量输出电压和分析实验数据。

同时，我们也提高了动手能力和团队合作精神。

在今后的学习和工作中，我们将继续深入学习电子技术，为我国电子事业的发展贡献自己的力量。

实验十三整流滤波与并联稳压电路一、实验目的1.熟悉单相半波、全波整流电路。

二、 2.观察了解电容滤波作用。

三、 3.了解并联稳压电路。

四、实验仪器1.双踪示波器五、 2.数字万用表六、实验内容及步骤1.半波整流、桥式整流电路实验电路分别为图13-1,图13-2所示。

分别接两种电路, 用示波器观察V2及VL的波形, 并测量V2.VD.VL。

图13-1中电路为半波整流电路:仿真波形:V2：VL：实际测得V2≈16.08V, VD≈3.69V,VL≈7.65V。

图13-2中电路为桥式整流电路:仿真波形:V2：VL：实际测得V2≈14.95V, VD≈6.22V, VL=8.04V。

2.电容滤波电路电路图如下:0.33u 470u （1）分别用不同电容接入电路, RL先不接, 用示波器观察波形, 用电压表测VL并记录。

测量值VL 20.53V 20.17V 电容0.33uf波形:电容470uF波形:(2) 接上RL, 先用RL=1KΩ, 重复上述实验并记录。

测量值0.33u 470u VL 12.35V 18.55V 电容0.33uF:电容470uF:(3)将RL改为150Ω, 重复上0.33u 470u述实验。

测量值VL 11.76V 15.53V结论: 负载相同时, 并联入电容越大, 滤波效果越好；电容相同时, 负载越大, 滤波效果越好。

2.并联稳压电路实验电路如下:RL VL（V）VR（V）(1)电源输入电压不变, 负载变化时电路的稳压性能。

改变负载电阻RL使负载电流IL=1mA、5mA、10mA,分别测量VL58、VR并记录, 并由实验数据计算电路的输出电阻。

IL（mA）1 3.96KΩ 5.86 0.985 780Ω 3.86 2.0110 356Ω 2.57 2.93(2)负载不变, 电源电压变化时VL(V)电路的稳压性能。

用可调的直流电压变化模拟整流滤波电路输出, 并接至并联稳压电路的输入端, 接入前将可调电源调到10V, 然后调到8V、9V、11V、12V, 填写下表, 并计算稳压系数。

实验整流电路实验研究一、实验目的加深理解二极管单向导电特性；学习二极管在整流电路中的工作特性；学习二极管在倍压整流电路中应用。

二、设计要求与实验内容1、设计要求①设计一个半波整流电路，利用示波器观察输入输出信号波形的变化；②设计一全波整流电路，观察输入输出信号波形的变化以及滤波对输出电压的影响；③设计一个倍压电路，使之输出电压呈2倍压、3倍压增加。

2、实验内容选择元器件，搭建电路，完成以下输出电压的测量。

半波整流电路在输出接电阻、接电容以及电阻电容并联时，输出电压的测量；全波整流电路在输出接电阻、接电容以及电阻电容并联时，输出电压的测量；倍压整流电路在输出接电阻、空载时，输出电压的测量；三、实验准备复习二极管的伏安特性；完成半波整流电路在输出接电阻、接电容以及电阻电容并联时，输出电压的PSpice的仿真研究；完成全波整流电路在输出接电阻、接电容以及电阻电容并联时，输出电压的PSpice的仿真研究；完成倍压整流电路在输出接电阻、空载时，输出电压的仿真研究。

四、实验原理与说明1、电压单向化在半波整流电路中，交流波形的正半周或负半周其中之一会被截止。

只有一半的输入波形会形成输出。

半波整流在单相供电时使用一个二极管，三相供电时使用三个二极管。

单相交流电信号经过半波整流后，其波形如图1所示，直流分量大小为()2220.45O AV V V V π=≈ 图1 半波整流电路全波整流可以把完整的输入波形转成同一极性来输出。

由于充分利用到原交流波形的正、负两部分，并转成直流，因此更有效率。

全波整流有中心抽头式与桥式，如果不是使用具有中间抽头的变压器，而只有一组输出线圈，则需使用四个二极管才能做全波整流。

令峰值电压为 Vm ，未做滤波时的平均 Vdc=0.636Vm=0.9V 2，频率为原来 AC 频率的 2 倍，每个二极管所承受的反向峰值电压(PIV, Peak Inverse Voltage)值是Vm 。

如图2所示的连接方式称为桥式整流，这四个二极管合称为桥式整流器。

实验三十 三相桥式相控整流电路性能研究一、实验原理1. 相控整流由于晶闸管电压和电流等级相对于全控器件而言非常大，能实现较大容量的整流变换，所以目前晶闸管相控整流依然是应用比较广泛的一种传统整流方式。

相控整流是在晶闸管承受正向电压时，通过控制其触发脉冲相对于承受的交流电源电压的相位（即控制角α），来控制其导通时间θ，在整流电路的输出端得到脉动的整流电压。

改变触发脉冲出现的时刻，即改变控制角α的大小，使输出整流平均电压发生改变，获得所需要的整流电压值，就称为“相控”。

相控整流有多种形式：单相桥式、三相半波、三相桥式，以及其它拓扑形式。

无论何种形式的相控整流，它们的输出都是随控制角α的增大而脉动加大的脉动直流电压，只是脉动程度不同而已。

输出的脉动电压是周期性的非正弦电压，其中高次谐波成分非常丰富，尤其是较低次的谐波幅值比较高，使电源电压产生严重畸变；同时基于相控方式的整流还存在相移功率因数问题。

波形畸变和相移两方面的因素，使相控直流电路的功率因数较低。

这是应用中必须考虑和注意改善的问题。

三相桥式相控整流主电路拓扑见图30-1。

2. 相控整流电路中晶闸管的触发要求图30-1所示三相桥式相控整流电路中，六个晶闸管T1～T6需要六个相差60︒的触发脉冲电流1G i ～6G i 驱动，这六个触发脉冲电流必须与晶闸管T1～T6承受的交流电压严格同步。

图30-2(a)示出移相控制角0α=时所必须的六个触发电流相位。

当0α≠时，六个触图30-1 三相桥式全控整流主电路发脉冲电流应从0α=时的自然换向点1,2,3,4,5,6位置后移一个α角，响应波形见图30-2(b) ～(d)。

为了确保晶闸管能被可靠地触发导通，触发电流G i 必须有足够大的幅值和脉冲宽度。

此外,在三相全控整流电路中，任何时刻都必须有两个晶闸管（上、下各一个晶闸管）同时被触发导通。

多数负载为RL 负载或反电势、电阻、电感负载，负载中的电感通常会使电流i D 连续。

单相整流电路实验报告单相整流电路实验报告引言：单相整流电路是电力系统中常见的一种电路，广泛应用于各种电子设备和家庭电器中。

本次实验旨在研究单相整流电路的工作原理和性能特点，通过实际搭建电路并进行实验，深入理解单相整流电路的运行机制。

一、实验目的本次实验的目的是通过搭建单相整流电路，观察和分析电路的输出特性，了解单相整流电路的基本工作原理和性能。

二、实验原理单相整流电路是将交流电转换为直流电的一种电路。

在本次实验中，我们将使用半波和全波单相整流电路进行实验。

1. 半波单相整流电路半波单相整流电路由交流电源、二极管和负载组成。

当输入交流电源为正半周时，二极管导通，电流经过负载；当输入交流电源为负半周时，二极管截止，电流不经过负载。

因此，半波单相整流电路只能利用输入交流电的一半功率。

2. 全波单相整流电路全波单相整流电路由交流电源、二极管桥和负载组成。

二极管桥由四个二极管组成，可以实现对输入交流电的全波整流。

当输入交流电源为正半周时，二极管桥的D1和D3导通，电流经过负载；当输入交流电源为负半周时，二极管桥的D2和D4导通，电流同样经过负载。

因此，全波单相整流电路可以充分利用输入交流电的功率。

三、实验器材和仪器1. 交流电源2. 二极管3. 二极管桥4. 电阻5. 电压表6. 电流表7. 示波器四、实验步骤1. 搭建半波单相整流电路根据实验原理，按照电路图搭建半波单相整流电路。

连接好交流电源、二极管和负载，并接上电压表和电流表。

2. 测量电压和电流打开交流电源，调节电压和频率，记录电压表和电流表的读数。

通过示波器观察电流和电压的波形。

3. 分析输出特性根据测量结果，分析电压和电流的波形特点，计算输出电压和输出电流的有效值、平均值和纹波系数。

4. 搭建全波单相整流电路根据实验原理，按照电路图搭建全波单相整流电路。

连接好交流电源、二极管桥和负载，并接上电压表和电流表。

5. 测量电压和电流打开交流电源，调节电压和频率，记录电压表和电流表的读数。

一、实验目的1. 了解整流电路的基本原理和组成。

2. 掌握整流电路的实验操作步骤和注意事项。

3. 验证整流电路的输出性能，确保产品质量。

二、实验原理整流电路是利用二极管的单向导电特性，将交流电转换为直流电的电路。

常见的整流电路有单相半波整流、单相全波整流、三相桥式整流等。

本实验采用单相桥式整流电路。

三、实验仪器与设备1. 实验电源：AC 220V，50Hz2. 整流桥堆：4只二极管3. 负载电阻：100Ω4. 电压表：0～30V5. 示波器：0～20V6. 万用表：0～500V7. 连接导线若干四、实验步骤1. 按照电路图连接整流电路，确保连接正确无误。

2. 将实验电源接入整流电路，打开电源开关。

3. 使用万用表测量整流电路的输入电压Uin，确保输入电压符合要求。

4. 使用电压表测量整流电路的输出电压Uout，观察输出电压波形。

5. 使用示波器观察整流电路的输出电压波形，分析其纹波情况。

6. 记录实验数据，包括输入电压、输出电压、纹波电压等。

五、实验结果与分析1. 输入电压Uin：220V（符合要求）2. 输出电压Uout：约30V（符合要求）3. 纹波电压：约1V（符合要求）实验结果表明，整流电路的输出性能良好，输出电压稳定，纹波电压较低，符合产品要求。

六、实验结论1. 本实验成功验证了整流电路的基本原理和组成。

2. 通过实验操作，掌握了整流电路的实验步骤和注意事项。

3. 实验结果符合产品要求，整流电路的输出性能良好。

七、注意事项1. 实验过程中，注意安全，确保实验操作规范。

2. 在连接电路时，仔细检查连接是否正确，避免短路或接触不良。

3. 测量电压时，注意选择合适的量程，确保测量准确。

4. 实验过程中，观察整流电路的输出波形，分析其纹波情况，以便及时发现问题并解决。

八、实验总结通过本次整流出厂实验，我们对整流电路的基本原理和组成有了更深入的了解，掌握了整流电路的实验操作步骤和注意事项。

同时，实验结果验证了整流电路的输出性能良好，为产品的质量提供了保障。
