变频器选型如何正确选择中小型断路器

变频器怎么选择？变频器的选用原则详解技成培训如何才能选择一款最合适的变频器？一、搞懂变频负载类型变频器的正确选择对于控制系统的正常运行是非常关键的。

选择变频器时必须要充分了解变频器所驱动的负载特性。

人们在实践中常将生产机械分为三种类型：恒转矩负载、恒功率负载和风机、水泵负载。

1.恒转矩负载负载转矩TL与转速n无关，任何转速下TL总保持恒定或基本恒定。

例如传送带、搅拌机，挤压机等摩擦类负载以及吊车、提升机等位能负载都属于恒转矩负载。

变频器拖动恒转矩性质的负载时，低速下的转矩要足够大，并且有足够的过载能力。

如果需要在低速下稳速运行，应该考虑标准异步电动机的散热能力，避免电动机的温升过高。

2.恒功率负载机床主轴和轧机、造纸机、塑料薄膜生产线中的卷取机、开卷机等要求的转矩，大体与转速成反比，这就是所谓的恒功率负载。

负载的恒功率性质应该是就一定的速度变化范围而言的。

当速度很低时,受机械强度的限制，TL 不可能无限增大，在低速下转变为恒转矩性质。

如果电动机的恒转矩和恒功率调速的范围与负载的恒转矩和恒功率范围相一致时，即所谓“ 匹配” 的情况下，电动机的容量和变频器的容量均最小。

3.风机、泵类负载在各种风机、水泵、油泵中，随叶轮的转动，空气或液体在一定的速度范围内所产生的阻力大致与速度n 的 2 次方成正比。

随着转速的减小，转矩按转速的2 次方减小。

这种负载所需的功率与速度的3次方成正比。

当所需风量、流量减小时，利用变频器通过调速的方式来调节风量、流量，可以大幅度地节约电能。

由于高速时所需功率随转速增长过快，与速度的三次方成正比，所以通常不应使风机、泵类负载超工频运行。

二、熟悉变频选型原则1.结合项目的整体框架，从工艺特点和电气控制入手，负载类型、使用环境、通讯构架和接口类型都必须考虑，比如是串口、DP还是PN通讯接口。

2.根据负载特性选择变频器，如负载为恒转矩负载可选择西门子G120变频器，如负载为风机、泵类负载可选择西门子G120XA变频器。

A、B、C、D微型断路器的选择1、微型断路器A、B、C、D类型的选择断路器一般有四种跳闸特性，即A、B、C、D。

A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般使用熔断器）B型断路器：2-3倍额定电流，一般用于纯阻性负载和低压照明电路，常用于家用配电箱，保护家用电器和人身安全，目前使用较少。

C型断路器：5-10倍额定电流，需要在0.1s内跳闸，具有此特性的断路器最常用于保护连接电流较大的配电线路和照明线路。

D型断路器：10-20倍额定电流，主要用于瞬时电流较大的电器环境中，一般家庭使用较少。

适用于感性负载大、冲击电流大的系统，常用于保护冲击电流大的设备。

所谓的多重电流：就是抗冲击电流。

开关在一定时间内不跳闸。

其特点是避免冲击电流。

低压断路器分闸型式选择：断路器分闸型式有过流分闸、欠压分闸、并联分闸等。

过电流脱扣器：又可分为过载脱扣器和短路电流脱扣器，具有长延时、短延时和瞬时性，过电流脱扣器是最常用的。

过电流脱扣器动作电流的整定值可以是固定的，也可以是可调的，通常用旋转或调节杆来调节。

有两种电磁过电流释放方式：固定式和可调式。

电子过电流释放通常是可调的。

断路器的分断能力：是指承受最大短路电流的能力，因此旋转断路器的分断能力必须大于其保护装置的短路电流。

过流脱扣器按安装方式：分为固定安装和模块安装。

固定装置是断路器和断路器出厂时加工成一个整体。

产品出厂后，释放器的额定电流不可调，模块化安装释放器作为断路器的安装模块，可以随时调整，具有很强的灵活性。

瞬时型：0.02s，用于短路保护；短延时型：0.1-0.4s，用于短路和过载保护；长延时型：小于10s，用于过载保护；目前常用的DZ系列空气开关（带漏电保护的小型断路器）有以下规格:C16、C25、C32、C40、C60、C80、C100等，其中C代表C的跳闸电流特性，即跳闸电流，如C20代表20a的跳闸电流，跳闸特性为C曲线。

3500W热水器安装一般选用C20断路器，6500w热水器安装一般采用C32断路器。

小型断路器（家用）的选择原则
一般家用小型断路器分用总开关及线路负载开关。

总开关小型断路器的选择：一般要考虑的是家用电器的总的负载是多少，计算出负荷电流，然后再选择比额定电流比负荷电流大的小型断路器即可（一般需流有一定余地，防止额外使用电器造成负荷电流不足）。

负荷电流的计算方式：一般按同时使用的电器功率相加，例如，油烟机500W，微波炉800W，洗衣机300W，空调一共3000W，照明一共1000W，其他电器1000W，全部相加就是6600W，那么负荷电流大约等于6600/（220*0.85）=35A。

这样我们选择小型断路器就可以选择比35A 大的额定电流在40A的小型断路器。

一般选择原则不建议选择额定电流比负荷电流大很多的小型断路器，这样会导致线路故障或电器故障时小型断路器不动作。

一般是选择额定电流比负荷电流大或者是再大一级的小型断路器，比如负荷电流是27A，那么可以选择额定电流为32A或者40A的小型断路器，而尽量不选择额定电流63A的小型断路器。

小型断路器也就是小型的空气开关产品，往往被应用于一些类似家庭等等相对范围较为狭窄的场所中，但是它所发挥的作用却很大，因此我们能够得知前期掌握一些关于小型断路器使用操作和维护处理方面知识的必要性。

那么今天为大家普及的信息就是关于小型断路器型号和具体细节含义方面的内容，更进一步还有关于具体例子的分析等等方面文字。

一、小型断路器型号小型断路器(英文名称：Miniature Circuit Breaker)又称微型断路器(Micro Circuit Breaker)，适用于交流50/60Hz 额定电压230/400V，额定电流至63A线路的过载和短路保护之用，也可以在正常情况下作为线路的不频繁操作转换之用。

是建筑电气终端配电装置引中使用最广泛的一种终端保护电器。

用于125A以下的单相、三相的短路、过载、过压等保护，包括单极1P，二极2P、三极3P、四极4P等四种。

微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。

其主触点是靠手动操作或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。

当电路欠电压时，欠电压脱扣器的衔铁释放。

也使自由脱扣机构动作小型断路器主要用于工业、商业、高层和民用住宅等各种场所。

该产品应符合GB10963.1、IEC60898标准。

空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微(小)型断路器的额定电流标法，英文字表示磁脱扣(短路保护)的动作倍数，C一般用于普通配电(5-10倍)，另外一种常见的是D型，用于起动电流较大(如电机)的电器(10-14倍)。

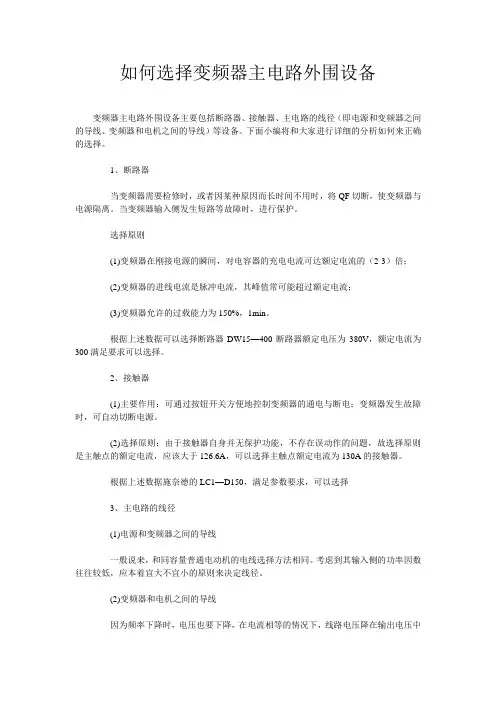

如何选择变频器主电路外围设备
变频器主电路外围设备主要包括断路器、接触器、主电路的线径（即电源和变频器之间的导线、变频器和电机之间的导线）等设备。

下面小编将和大家进行详细的分析如何来正确的选择。

1、断路器
当变频器需要检修时，或者因某种原因而长时间不用时，将QF切断，使变频器与电源隔离。

当变频器输入侧发生短路等故障时，进行保护。

选择原则
(1)变频器在刚接电源的瞬间，对电容器的充电电流可达额定电流的（2-3）倍；
(2)变频器的进线电流是脉冲电流，其峰值常可能超过额定电流；
(3)变频器允许的过载能力为150%，1min。

根据上述数据可以选择断路器DW15—400断路器额定电压为380V，额定电流为300满足要求可以选择。

2、接触器
(1)主要作用：可通过按钮开关方便地控制变频器的通电与断电；变频器发生故障时，可自动切断电源。

(2)选择原则：由于接触器自身并无保护功能，不存在误动作的问题，故选择原则是主触点的额定电流，应该大于126.6A，可以选择主触点额定电流为130A的接触器。

根据上述数据施奈德的LC1—D150，满足参数要求，可以选择
3、主电路的线径
(1)电源和变频器之间的导线
一般说来，和同容量普通电动机的电线选择方法相同。

考虑到其输入侧的功率因数往往较低，应本着宜大不宜小的原则来决定线径。

(2)变频器和电机之间的导线
因为频率下降时，电压也要下降，在电流相等的情况下，线路电压降在输出电压中
的比例将上升，而电动机得到电压的比例则下降。

这有可能导致电动机带不动负载并发热。

如何正确选择中小型断路器配电(线路)、电动机和家用电器等的过电流保护断路器,因保护对象(如变压器、电线电缆、电动机和家用电器等)的承受过载电流的能力(包括电动机的起动电流和起动时间等)有差异,选用的断路器的保护特性不同。

1.1配电用断路器的选择配电用断路器是指在低压电网中专门用于分配电能的断路器,包括电源总断路器和负载支路断路器。

在选用这一类断路器时,需特别注意下列选用原则:(1)断路器的长延时动作电流整定值≤导线容许载流量。

对于采用电线电缆的情况,可取电线电缆容许载流量的80%。

(2)3倍长延时动作电流整定值的可返回时间≥线路中最大起动电流的电动机的起动时间。

(3)短延时动作电流整定值I1为:I1=1.1(Ij*+1.35kIed)式中:Ij*———线路计算负载电流(A);k———电动机的起动电流倍数;Ied———电动机额定电流(A)。

(4)瞬时电流整定值I2为:I2=1.1(Ij*+klkIedm)式中:kl———电动机起动电流的冲击系数,一般取kl=1.7～2;Iedm———最大的一台电动机的额定电流。

(5)短延时的时间阶段,按配电系统的分段而定。

一般时间阶段为2～3级。

每级之间的短延时时差为0.1～0.2s,视断路器短延时机构的动作精度而定,其可返回时间应保证各级的选择性动作。

选定短延时阶梯后,最好按被保护对象的热稳定性能加以校核。

1.2电动机保护型断路器的选择微型断路器(MCB)不能用于对电动机的保护,只可作为替代熔断器对配电线路(如电线电缆)进行保护。

电动机在起动瞬间有一个5~7倍Ied,持续时间为10s的起动电流,即使C特性在电磁脱扣电流设定为5~10倍Ied,可以保证在电动机起动时避过浪涌电流。

但对热保护来讲,其过载保护的动作值整定于1.45Ied,也就是说电动机要承受45%以上的过载电流时MCB才能脱扣,这对于只能承受<20%过载的电机定子绕组来讲,是极容易使绕组间的绝缘损坏的,而对于电线电缆来讲是可承受的。

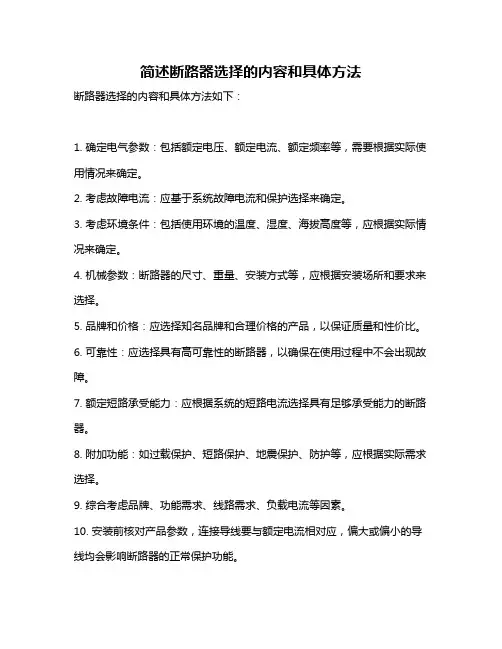

简述断路器选择的内容和具体方法
断路器选择的内容和具体方法如下：
1. 确定电气参数：包括额定电压、额定电流、额定频率等，需要根据实际使用情况来确定。

2. 考虑故障电流：应基于系统故障电流和保护选择来确定。

3. 考虑环境条件：包括使用环境的温度、湿度、海拔高度等，应根据实际情况来确定。

4. 机械参数：断路器的尺寸、重量、安装方式等，应根据安装场所和要求来选择。

5. 品牌和价格：应选择知名品牌和合理价格的产品，以保证质量和性价比。

6. 可靠性：应选择具有高可靠性的断路器，以确保在使用过程中不会出现故障。

7. 额定短路承受能力：应根据系统的短路电流选择具有足够承受能力的断路器。

8. 附加功能：如过载保护、短路保护、地震保护、防护等，应根据实际需求选择。

9. 综合考虑品牌、功能需求、线路需求、负载电流等因素。

10. 安装前核对产品参数，连接导线要与额定电流相对应，偏大或偏小的导线均会影响断路器的正常保护功能。

11. 正常使用过程中，如漏电断路器跳闸，须查明并排除故障后才能复位合闸。

每月按一次试验按钮（一般在正前方面板处，以字母“T”标识），确保漏电保护功能正常。

12. 日常维护方面需要经常清除外部灰尘，保持清洁；检查手柄能否正常合分、连接导线是否松动等。

以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询电气工程师。

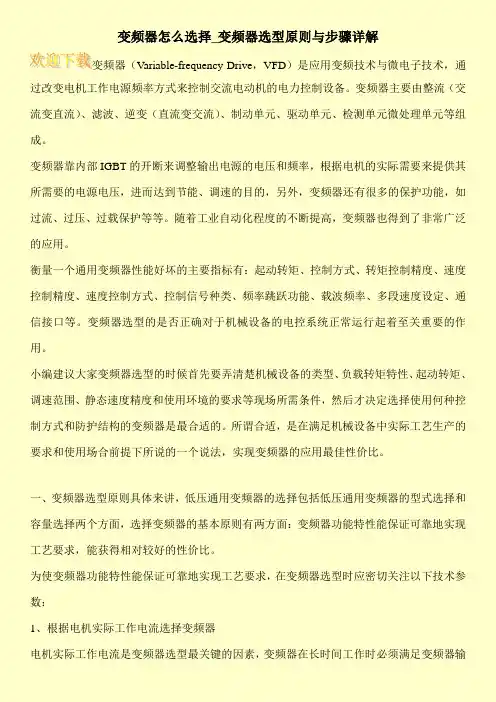

变频器怎么选择_变频器选型原则与步骤详解变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

衡量一个通用变频器性能好坏的主要指标有：起动转矩、控制方式、转矩控制精度、速度控制精度、速度控制方式、控制信号种类、频率跳跃功能、载波频率、多段速度设定、通信接口等。

变频器选型的是否正确对于机械设备的电控系统正常运行起着至关重要的作用。

小编建议大家变频器选型的时候首先要弄清楚机械设备的类型、负载转矩特性、起动转矩、调速范围、静态速度精度和使用环境的要求等现场所需条件，然后才决定选择使用何种控制方式和防护结构的变频器是最合适的。

所谓合适，是在满足机械设备中实际工艺生产的要求和使用场合前提下所说的一个说法，实现变频器的应用最佳性价比。

一、变频器选型原则具体来讲，低压通用变频器的选择包括低压通用变频器的型式选择和容量选择两个方面，选择变频器的基本原则有两方面：变频器功能特性能保证可靠地实现工艺要求，能获得相对较好的性价比。

为使变频器功能特性能保证可靠地实现工艺要求，在变频器选型时应密切关注以下技术参数：1、根据电机实际工作电流选择变频器电机实际工作电流是变频器选型最关键的因素，变频器在长时间工作时必须满足变频器输。

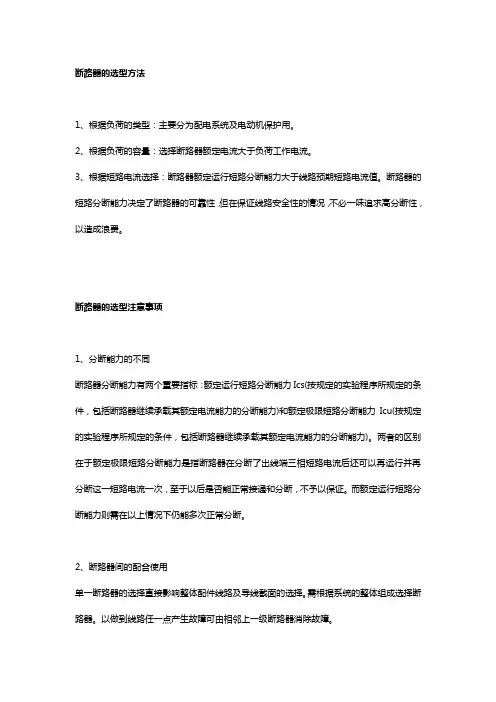

断路器的选型方法
1、根据负荷的类型：主要分为配电系统及电动机保护用。

2、根据负荷的容量：选择断路器额定电流大于负荷工作电流。

3、根据短路电流选择：断路器额定运行短路分断能力大于线路预期短路电流值。

断路器的短路分断能力决定了断路器的可靠性，但在保证线路安全性的情况，不必一味追求高分断性，以造成浪费。

断路器的选型注意事项
1、分断能力的不同
断路器分断能力有两个重要指标：额定运行短路分断能力Ics(按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力)和额定极限短路分断能力Icu(按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力)。

两者的区别在于额定极限短路分断能力是指断路器在分断了出线端三相短路电流后还可以再运行并再分断这一短路电流一次，至于以后是否能正常接通和分断，不予以保证。

而额定运行短路分断能力则需在以上情况下仍能多次正常分断。

2、断路器间的配合使用
单一断路器的选择直接影响整体配件线路及导线截面的选择。

需根据系统的整体组成选择断路器。

以做到线路任一点产生故障可由相邻上一级断路器消除故障。

以上小编为大家科普了断路器的选型方法以及选型注意事项，断路器的主要作用有：1.正常情况下接通和断开高压电路中的空载及负荷电流;2.在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流,防止事故扩大,从而保证系统安全运行。

可以看出断路器和我们日常生活息息相关，正确地选择和使用断路器是必须的，希望大家在进行断路器选型的时候能够根据实际情况选择合适的产品。

微型断路器的选择使用微型断路器是一种用于电气系统的保护装置，它能够自动断开电路和防止过载，以保护电气设备和人员安全。

在选择使用微型断路器时，需要考虑多个因素，包括额定电压、额定电流、断路能力、动作特性和安装方式等。

本文将就这些因素依次进行分析，帮助用户更好地选择和使用微型断路器。

首先要考虑的因素是额定电压。

微型断路器的额定电压范围一般为直流和交流电压，常见的有12V、24V、110V、230V等。

在选择微型断路器时，需要根据实际电路的工作电压来确定合适的额定电压，确保微型断路器可以正常工作并保护电路。

接着是断路能力。

断路能力是指微型断路器在发生短路或过载时能够安全可靠地切断电路的能力。

断路能力一般由标有断路容量的数值来表示，通常为6kA、10kA、20kA等。

在选择微型断路器时，需要根据电气系统的短路容量来确定合适的断路能力，确保微型断路器能够有效地保护电路。

还需考虑微型断路器的动作特性。

微型断路器的动作特性包括瞬时动作特性和时间-电流特性。

瞬时动作特性是指微型断路器在电路发生短路时能够立即动作，将电路切断；时间-电流特性是指微型断路器在电路发生过载时能够在一定的时间内动作，将电路切断。

在选择微型断路器时，需要根据电路的特性和要求来确定合适的动作特性，确保微型断路器能够及时有效地对电路进行保护。

最后是安装方式。

微型断路器的安装方式一般有插入式和固定式两种。

插入式微型断路器适用于插座式安装，可以方便地更换和维修；固定式微型断路器适用于固定安装，能够提供更加可靠的保护。

在选择微型断路器时，需要根据实际安装需求来确定合适的安装方式，确保微型断路器能够有效地保护电路。

变频器怎么选型选购先看电机的额定功率和额定电流，再看是不是恒转矩还是变转矩负载，另外你用的是多少伏的电压输入到变频器。

其他的看看通信或者是要不要四象限或者二象限等。

品牌的话国产的也不错，变频器技术现在很成熟了，没必要买国外那么贵的东西。

为了实现大调速比的恒转矩调速，常采用加大通用变频器容量的方法。

对于要求精度高、动态性能好、速度响应快的生产机械（如造纸机械、注塑机、轧钢机等），应采用矢量控制或直接转矩控制型通用变频器。

1、电机的规格指标参数变频器在使用过程中带动的是电机，所以，变频器的选型可以从电机的角度来选择型号、规格。

那首先，我们就必须先了解电机的各项规格指标参数。

每台电机都有它自己出厂的铭牌，从铭牌上，我们不难找到电机的各项参数。

这些参数中，我们需要了解的主要参数有：电机的额定电压、额定电流、额定频率、额定转速等。

2、电机的额定电压：电机的额定电压一般有110V、220V、380V、690V、1140V、6kV等。

我公司现生产的变频器电压等级有：220V、380V、690V、1140V。

如有其它非标准的电压等级，请及时咨询生产厂家或各地办事处及经销商。

3、电机的额定电流：电机的额定电流根据电机的功率不同而不同。

选择变频器时，变频器的额定电流应大于或等于电机的额定电流，特殊情况应将变频器功率档次放大一档。

4、电机的额定频率：普通电机的额定频率一般是50～60Hz，高速电机有1000～3000Hz等。

CH_100系列可满足0～600Hz电机的需要，如需更高频率，请选用CH_150系列变频器。

电机的额定转速：电机有分为2极、4极、6极、8极等，极数越高，转速越低，同功率电流也越大。

我们一般用的电机的额定转速是1500 rpm对应4极电机。

变频器也是根据4极电机来设计的。

2极对应3000 rpm、6极对应960 rpm、8极对应720 rpm左右。

5、温度和湿度温度对变频器的影响：变频器的使用环境温度一般适用在-10℃～+40℃，湿度在低于90%的环境工作中。

小型断路器，又称微型断路器。

能够在电路出现过载或短路时起到保护作用。

ABB小型断路器作为行业内的知名品牌，在市场上的需求越来越高。

在众多的型号中，ABB小型断路器如何选择呢？根据不同的需求，往往要去选择相对应的小型断路器。

南京首科机电作为一家ABB官方授权的代理商，在此为大家简要介绍ABB小型断路器如何去选择。

1、普通漏电断路器的选择选择漏电断路器要遵循以下原则：(1)断路器的额定电压、电流应大于或等于线路设备的正常工作电压和电流；(2)线路应保护的漏电电流应小于或等于断路器的规定漏电保护电流；(3)断路器的极限通断能力应大于或等于电路短路电流上限；(4)过载脱扣器的额定电流大于或等于线路的负载电流上限；(5)有较短的分断反应时间，能够起到保护线路和设备的作用。

2、四极断路器的选用是否选用四极断路器可遵循以下原则：(1)根据IEC465.1.5条规定,正常供电电源与备用发电机之间的转换断路器应使用四极断路器；(2)带漏电保护的双电源转换断路器应采用四极断路器。

两个上级断路器带漏电保护，其下级的电源转换断路器应使用四极断路器；(3)在两种不同接地系统间电源切换断路器应采用四极断路器；(4)TN-C系统严禁使用四极断路器；(5)TN-S、TN-C-S系统一般不需要设置四极断路器。

但TN-S系统的一些特殊情况(严重三相不平衡、零序谐波含量较高等)是否不用四极断路器有待进一步研究；(6)TT系统的电源进线断路器应采用四极断路器；(7)IT系统中当有中性线引出时应采用四极断路器。

如果您想了解更多有关ABB小型断路器的信息，在此推荐您联系南京首科机电有限公司咨询详情。

南京首科机电有限公司集生产、贸易、技术、服务于一体的机电专业性公司。

经营广泛、品种繁多，主营批发零售各国知名低压电器、电工器材、工业用通风及抽风系统。

公司以“诚信铸就品牌，服务带来效益”的经营理念。

推行“VIP”式的营销服务机制，努力做好售前、售中、售后服务，并为用户建立档案，定期开展大客户综合回访，赢来了越来越宽广的市场空间。

变频器开关元件选择在工业自动化领域中，变频器是一种用来控制电机转速的重要设备。

而作为变频器的核心组成部分，开关元件的选择对于整个系统的性能和可靠性有着重要影响。

本文将从多个角度来探讨变频器开关元件的选择问题，旨在为工程师提供一些有价值的参考和指导。

1. 开关元件的种类与特点在选择开关元件之前，我们需要先了解一些常用的开关元件种类及其特点。

常见的开关元件包括晶闸管、继电器、IGBT模块等。

它们各自具有不同的优缺点，因此在选择时需要根据具体应用场景来进行判断。

1.1 晶闸管晶闸管作为一种经典的开关元件，具有耐电流大、开关速度快、寿命长等特点。

然而，晶闸管存在导通压降大、损耗较高等问题，适用于一些对开关速度要求不高、负载电流较大的应用场景。

1.2 继电器继电器是一种常用的开关元件，具备可靠性高、寿命长、开关容量大等特点。

但是继电器存在操纵速度慢、机械跳动、接触电阻大等问题，对于一些对操纵速度要求较高的应用可能不太适用。

1.3 IGBT模块IGBT模块是一种集合了晶闸管和MOSFET的特点的开关元件。

它具有低导通压降、损耗低、开关速度快的特点，广泛应用于中高功率的变频器系统中。

2. 变频器开关元件的选择原则在选择变频器开关元件时，我们需要考虑多个因素，包括可靠性、效率、成本等。

以下是一些常用的选择原则:2.1 电流容量首先，我们需要根据实际负载电流来选择开关元件的电流容量。

过小的电流容量可能导致元件过载、发热过大，而过大的电流容量可能会增加系统成本，因此需要权衡考虑。

2.2 开关速度开关速度是指开关元件从导通到关断或从关断到导通的时间。

对于某些需要频繁开关的应用来说，开关速度的快慢将直接影响系统的运行效率和响应速度。

因此，在选择开关元件时要注意其开关速度是否符合系统需求。

2.3 寿命和可靠性开关元件的寿命和可靠性是衡量其质量的重要指标。

一般来说，寿命越长、可靠性越高的开关元件在系统中的使用寿命也会更长，可以减少设备故障和维修成本。

变频器操控体系断路器选用准则断路器是配电网络和电力拖动体系中一种非常首要的电器，它具有操作安全、运用便当、作业牢靠、设备简略、动作值可调、分断才调较高、兼有多种维护功用、动作后不需要替换元件等利益。

断路器选用准则是：1)依据线路对维护的央求，判定断路器的类型和维护办法；判定选用构造式、设备式或限流式等。

2)断路器的额外电压UN应等于或大于被维护线路的额外电压。

3)有欠电压脱扣器设备的断路器，其欠电压脱扣器额外电压不小于线路额外电压。

4)断路器的额外电流及过电流脱扣器的额外电流应大于或等于被维护线路的核算电流。

5)断路器的极限分断才调应大于线路的最大短路电流的有用值。

6)在配电体系的上、下级断路器的维护特性应谐和协作，下级的维护特性应坐落上级维护特性的下方且不相交。

7)断路器的长延时脱扣电流应小于导线容许的继续电流，长延时电流整定值等于电动机额外电流。

6倍长延时电流整定值的可回来时刻等于或大于电动机实习起动时刻。

按起动时负载的轻重，可选用可回来时刻为1s、3s、5s、8s、15s中的某一档。

8)断路器热脱扣器设备的热脱扣器整定电流应当与所操控负载的额外电流一同。

9)断路器电磁脱扣器设备的瞬时脱扣整定电流应不小于负载电路正常作业峰值电流。

十)瞬时整定电流：对维护异步电动机的断路器，其瞬时整定电流为8～15倍电动机额外电流；关于维护绕线型电动机的断路器，其瞬时整定电流为3～6倍电动机额外电流。

变频调速体系主电路中的断路器的首要作用是隔绝和维护，用于在变频器主电路缺点时安全跳闸断开变频器电源。

断路电流可按下式核算：IQN≥(1.3～1.4)IN(1)式中，IN为变频器的额外电流。

断路器的负载端可以接一台或多台变频器及别的负载，当变频器或别的负载发作短路缺点时，断路器可自动堵截电源供电，防止事端拓宽。

当电网失电时防止再来电自动接通变频器的电源而致使电气或机械事端。

在变频调速体系修补时，可用断路器安全地堵截电源，断路器可以运用一般断路器或高功用的电动机专用断路器。

如何选择断路器？如何选择断路器这是一个专业的技术问题。

简要的说可以从以下6点来选择：1、首先根据额定电压选，额定电压要一致。

2、断路器的额定电流要大于等于所用电路的额定电流。

3、断路器的额定开断电流要大于等于所用电路的短路电流。

4、根据环境条件选，如海拔、温度、湿度，选择符合要求的断路器。

5、根据品牌选质量、性价比较高的断路器。

6、对特殊开断情况，进行校验断路器。

然而不同的负载应选用不同类型的断路器，最常见的负载有配电线路、电动机和家用与类似家用(照明、家用电器等)三大类。

以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。

这三类断路器的保护性质和保护特性是不相同的。

对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。

所谓选择型是指断路器。

具有过载长延时、短路短延时和短路瞬时的三段保护特性。

万能式(又称框架式)断路器中的DW15系列、DW17(ME)系列、AH系列和DW40、DW45系列中大部分是B型，而DZ5、DZ15、DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。

选择性保护。

当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护(由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电)。

如果QF2和QF1都是A类断路器，则F点发生短路，短路电流值达一定值时，QF1、QF2同时动作，QF1断路器回路及其下的支路全部停电，就不是选择性保护了。

能够实现选择性保护的原因是，QF1为B类断路器，它具有短路短延时性能，当F点短路时，短路电流流过QF2支路，也流过QF1回路，QF2的瞬时动作脱扣器动作(通常它的全分断时间不大于0.02s)，因QF1的短延时，QF1在0.02s内不会动作(它的短延时≥0.1s或0.2、0.3、0.4s)。

变频器控制系统断路器选用原则断路器是配电网络和电力拖动系统中一种特别重要的电器，它具有操作平安、使用便利、工作牢靠、安装简洁、动作值可调、分断力量较高、兼有多种爱护功能、动作后不需要更换元件等优点。

断路器选用原则是：1)依据线路对爱护的要求，确定断路器的类型和爱护形式；确定选用框架式、装置式或限流式等。

2)断路器的额定电压UN应等于或大于被爱护线路的额定电压。

3)有欠电压脱扣器装置的断路器，其欠电压脱扣器额定电压不小于线路额定电压。

4)断路器的额定电流及过电流脱扣器的额定电流应大于或等于被爱护线路的计算电流。

5)断路器的极限分断力量应大于线路的最大短路电流的有效值。

6)在配电系统的上、下级断路器的爱护特性应协调协作，下级的爱护特性应位于上级爱护特性的下方且不相交。

7)断路器的长延时脱扣电流应小于导线允许的持续电流，长延时电流整定值等于电动机额定电流。

6倍长延时电流整定值的可返回时间等于或大于电动机实际起动时间。

按起动时负载的轻重，可选用可返回时间为1s、3s、5s、8s、15s中的某一档。

8)断路器热脱扣器装置的热脱扣器整定电流应当与所掌握负载的额定电流全都。

9)断路器电磁脱扣器装置的瞬时脱扣整定电流应不小于负载电路正常工作峰值电流。

10)瞬时整定电流：对爱护异步电动机的断路器，其瞬时整定电流为8～15倍电动机额定电流；对于爱护绕线型电动机的断路器，其瞬时整定电流为3～6倍电动机额定电流。

变频调速系统主电路中的断路器的主要作用是隔离和爱护，用于在变频器主电路故障时平安跳闸断开变频器电源。

断路电流可按下式计算：IQN≥(1.3～1.4)IN (1)式中，IN为变频器的额定电流。

断路器的负载端可以接一台或多台变频器及其他负载，当变频器或其他负载发生短路故障时，断路器可自动切断电源供电，防止事故扩大。

当电网失电时防止再来电自动接通变频器的电源而引发电气或机械事故。

在变频调速系统检修时，可用断路器平安地切断电源，断路器可以使用一般断路器或高性能的电动机专用断路器。

变频器的选型及配置要点1.前言由于电力电子技术的不断发展和进步，伴随着新的控制理论的提出与完善，使交流调速传动，尤其是性能优异的变频调速传动得到飞速的发展。

近年来，变频器的售价不断下降，而其使用功能却不断提升和扩大，它现在已经广泛应用于从一些数百瓦级的家用器械直到一些数千千瓦级的大型工业传动装置的驱动。

交流变频调速已从最初的只能用于风机、水泵的调速过渡到应用于各类要求高精度、快响应的高性能调速指标的工业现场。

变频器的大量推广使用，在节能、省力化、自动化及提高生产率、提高质量、减少维修和提高舒适性等多方面都取得了令世人瞩目的应用效果。

但是，变频器毕竟是近二十年来新出现的一种蕴涵多种高新技术的电力电子产品，要想让它发挥很好的应用效果，就必须对它的选型和配置做深入的研究。

2.变频器的选型变频器的正确选用对于机械设备电控系统的正常运行是至关重要的。

选择变频器，首先要按照机械设备的类型、负载转矩特性、调速范围、静态速度精度、起动转矩和使用环境的要求，然后决定选用何种控制方式和防护结构的变频器最合适。

所谓合适是在满足机械设备的实际工艺生产要求和使用场合的前提下，实现变频器应用的最佳性价比。

2.1机械设备的负载转矩特性人们在实践中常将生产机械根据负载转矩特性的不同，分为三大类型：恒转矩负载、恒功率负载和流体类负载。

2.1.1恒转矩负载在这类负载中，负载转矩TL与转速n无关，任何转速下TL总保持恒定或基本恒定，负载功率则随着负载速度的增高而线形增加。

传送带、搅拌机、挤压机和机械设备的进给机构等摩擦类负载以及起重机、提升机、电梯等重力负载，都属于恒转矩负载。

变频器拖动恒转矩性质的负载时，低速时的输出转矩要足够大，并且要有足够的过载能力。

如果需要在低速下长时稳速运行，应该考虑标准笼型异步电动机的散热能力，避免电动机温升过高。

2.1.2恒功率负载这类负载的特点是需求转矩TL与转速n大体成反比，但其乘积即功率却近似保持不变。
