溢流阀、安全阀和背压阀

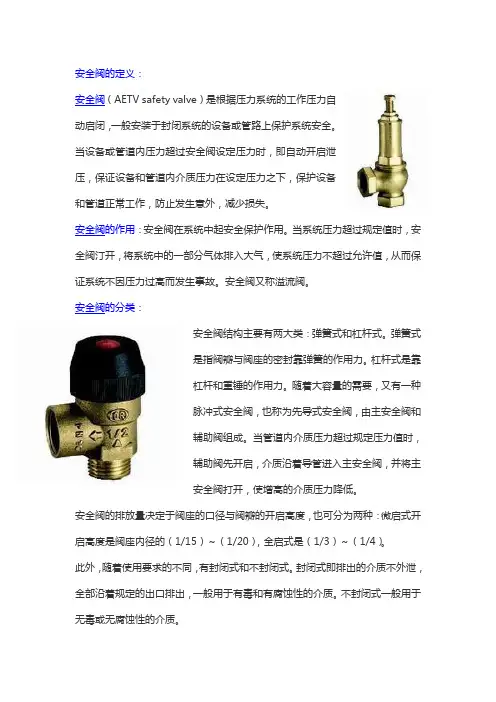

安全阀的定义：安全阀（AETV safety valve）是根据压力系统的工作压力自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。

当设备或管道内压力超过安全阀设定压力时，即自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道正常工作，防止发生意外，减少损失。

安全阀的作用：安全阀在系统中起安全保护作用。

当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。

安全阀又称溢流阀。

安全阀的分类：安全阀结构主要有两大类：弹簧式和杠杆式。

弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。

杠杆式是靠杠杆和重锤的作用力。

随着大容量的需要，又有一种脉冲式安全阀，也称为先导式安全阀，由主安全阀和辅助阀组成。

当管道内介质压力超过规定压力值时，辅助阀先开启，介质沿着导管进入主安全阀，并将主安全阀打开，使增高的介质压力降低。

安全阀的排放量决定于阀座的口径与阀瓣的开启高度，也可分为两种：微启式开启高度是阀座内径的（1/15）～（1/20），全启式是（1/3）～（1/4）。

此外，随着使用要求的不同，有封闭式和不封闭式。

封闭式即排出的介质不外泄，全部沿着规定的出口排出，一般用于有毒和有腐蚀性的介质。

不封闭式一般用于无毒或无腐蚀性的介质。

按其整体结构及加载机构的不同可以分为重锤杠杆式、弹簧式和脉冲式三种。

1.重锤杠杆式安全阀重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。

根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。

重锤杠杆式安全阀结构简单，调整容易而又比较准确，所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，过去用得比较普遍，特别是用在锅炉和温度较高的压力容器上。

但重锤杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生泄漏；其回座压力较低，开启后不易关闭及保持严密。

安全阀和背压阀安装注意事项
安全阀和背压阀是工业系统中常用的阀门类型，它们的安装注意事项如下：
1. 安全阀的安装注意事项：
安全阀应直立安装并靠近被保护设备或管道。

如不能靠近布置，则从被保
护设备或管道到安全阀入口管道总压降，不应超过安全阀定压值3%。

安全阀入口管道应采用长半径弯头。

安全阀宜设置检修平台。

布置重量大安全阀时要考虑安全阀拆卸后吊装可能，必要时应设吊杆。

安全阀出口管道设计应考虑背压不超过安全阀定压一定值。

普通型弹簧式
安全阀，其背压不超过安全阀定压值10%。

安全阀应安装在压力设备的出口处，使它能对设备的压力进行监测和调节，确保设备安全运行。

安全阀的安装位置应垂直于地面，并离设备的出口一定距离，以避免产生任何影响。

法兰连接：当安装安全阀时，应保证阀门与设备的出口之间的配合良好，
且连接处必须牢固。

在安装过程中不允许损坏或变形法兰盘和阀门螺栓等连接部件。

2. 背压阀的安装注意事项：
背压阀应安装在流体流动方向的下游，具体位置应依据系统设计确定。

安装背压阀时，确保其密封性能良好，以防泄漏。

在安装过程中，要特别注意背压阀的方向，确保其箭头指向与流体流动方向一致。

对于需要保持一定背压的场合，背压阀的安装位置应尽量靠近使用点，以减小系统压力波动的影响。

在安装背压阀时，要考虑到流体流量和压力的变化范围，以便选择合适规格的阀门。

总的来说，安全阀和背压阀的安装位置、方向、连接方式等都需要严格遵循相关规范和要求，以确保系统的正常运行和安全性。

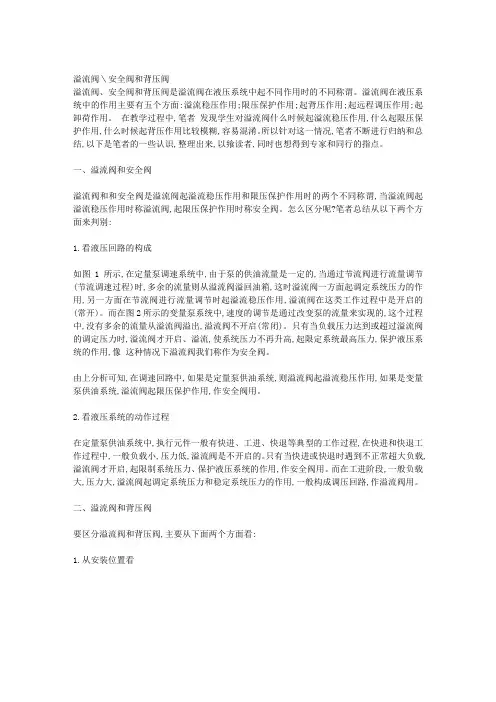

溢流阀＼安全阀和背压阀溢流阀、安全阀和背压阀是溢流阀在液压系统中起不同作用时的不同称谓。

溢流阀在液压系统中的作用主要有五个方面:溢流稳压作用;限压保护作用;起背压作用;起远程调压作用;起卸荷作用。

在教学过程中,笔者发现学生对溢流阀什么时候起溢流稳压作用,什么起限压保护作用,什么时候起背压作用比较模糊,容易混淆。

所以针对这一情况,笔者不断进行归纳和总结,以下是笔者的一些认识,整理出来,以飨读者,同时也想得到专家和同行的指点。

一、溢流阀和安全阀溢流阀和和安全阀是溢流阀起溢流稳压作用和限压保护作用时的两个不同称谓,当溢流阀起溢流稳压作用时称溢流阀,起限压保护作用时称安全阀。

怎么区分呢?笔者总结从以下两个方面来判别:1.看液压回路的构成如图1所示,在定量泵调速系统中,由于泵的供油流量是一定的,当通过节流阀进行流量调节(节流调速过程)时,多余的流量则从溢流阀溢回油箱,这时溢流阀一方面起调定系统压力的作用,另一方面在节流阀进行流量调节时起溢流稳压作用,溢流阀在这类工作过程中是开启的(常开)。

而在图2所示的变量泵系统中,速度的调节是通过改变泵的流量来实现的,这个过程中,没有多余的流量从溢流阀溢出,溢流阀不开启(常闭)。

只有当负载压力达到或超过溢流阀的调定压力时,溢流阀才开启、溢流,使系统压力不再升高,起限定系统最高压力,保护液压系统的作用,像这种情况下溢流阀我们称作为安全阀。

由上分析可知,在调速回路中,如果是定量泵供油系统,则溢流阀起溢流稳压作用,如果是变量泵供油系统,溢流阀起限压保护作用,作安全阀用。

2.看液压系统的动作过程在定量泵供油系统中,执行元件一般有快进、工进、快退等典型的工作过程,在快进和快退工作过程中,一般负载小,压力低,溢流阀是不开启的。

只有当快进或快退时遇到不正常超大负载,溢流阀才开启,起限制系统压力、保护液压系统的作用,作安全阀用。

而在工进阶段,一般负载大,压力大,溢流阀起调定系统压力和稳定系统压力的作用,一般构成调压回路,作溢流阀用。

安全阀知识安全阀是压力容器的安全附件之一(爆破片、压力表、液面计、温度计等)。

功能在于当容器内的压力超过某一规定值时，就自动开启迅速排放容器内部过压气体，并发出响声，警告操作人员采取降压措施。

当压力回复到允许值后安全阀又自动关闭，使容器内压力始终低于允许范围的上限。

定义所谓安全阀（Safety Valve）广义上讲包括泄放阀，从管理规则上看，直接安装在蒸汽锅炉或一类压力容器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。

其特征为具有突开的全开启动作。

用于气体或蒸汽的场合。

泄放阀又称溢流阀：一种由阀前介质静压力驱动的自动泄压装置。

它随压力超过开启力的增长而按比例开启。

主要用于流体的场合。

国际上把保证了排放量的称之为安全阀，而不保证排放量的阀门称作泄放阀。

在国内不论全启式或微启式统称为安全阀。

术语压力容器的安全泄放量：是指压力容器在超压时为保证它的压力不再升高，在单位时间内所必须泄放的气量。

安全阀的排量：是指安全阀处于全开状态时在排放压力下单位时间内的排放量。

工作压力：是我们的操作指标上限，这个值应该不大于我们的压力容器最薄弱部位的设计压力，也是我们校验安全阀的重要参数依据，此压力下不允许泄漏整定压力：就是我们校验的安全阀的起跳压力，这个值是根据工作压力计算得来的（1.05—1.1倍工作压力），必须小于容器的试验压力，此压力下安全阀起跳卸压，回座压力：安全阀开启排气泄压后重新关闭的压力。

一般是工作压力的0.85倍左右开启高度：安全阀开启时阀芯离开阀座的最大高度。

分微启和全启两种。

背压：是由于泄放系统有压力而存在于安全阀出口处的压力，背压有固定的和变化的两种形式。

背压是附加背压和积聚背压之和。

附加背压：当安全阀启动时，存在于安全阀出口的静压，它是由于其它阀排放而造成的压力，它有两种形式，固定的和变化的。

积聚背压：泄压阀打开后由于流动使泄放主管中增加的压力。

工作原理当安全阀阀瓣下的气体压力超过弹簧的压紧力时，阀瓣就被顶开。

阀门基础知识一、阀门分类1.按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。

一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

2.按用途和作用分类：调节阀类——主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

止回阀类——用于阻止介质倒流。

包括各种结构的止回阀。

分流阀类——用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

安全阀类——用于介质超压时的安全保护。

包括各种类型的安全阀。

截断阀类——主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

3.按压力分类：真空阀——工作压力低于标准大气压的阀门。

低压阀——公称压力PN 小于1.6MPa的阀门。

中压阀——公称压力PN 2.5－6.4MPa的阀门。

高压阀——公称压力PN10.0－80.0MPa的阀门。

超高压阀——公称压力PN大于100MPa的阀门。

4.按介质温度分类：高温阀——t 大于450℃的阀门。

中温阀—120℃小于 t 小于450℃的阀门。

常温阀——40℃小于 t 小于120℃的阀门。

低温阀——100℃小于 t 小于-40℃的阀门。

超低温阀——t 小于-100℃的阀门。

5.按阀体材料分类：金属阀体衬里阀门—：衬铅阀门、衬塑料阀门、衬搪瓷阀门。

非金属材料阀门——如：陶瓷阀门、玻璃钢阀门、塑料阀门。

金属材料阀门——如：铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门、铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。

二、阀门的主要技术性能1.强度性能阀门的强度性能是指阀门承受介质压力的能力。

阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。

2.密封性能阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。

液压阀门眼花缭乱，如何轻松识别溢流阀、减压阀、顺序阀图形符号来源：今日头条工控自动化专家。

1 概述溢流阀、减压阀、顺序阀是在液压系统中控制压力的阀，统称为压力控制阀。

这三种阀的共同特点是根据作用在阀芯上的液压作用力和弹簧力相平衡的原理来工作的。

溢流阀是根据系统中进油口的油液作用力作用在阀芯上与弹簧力相平衡的原理来控制阀芯的启闭动作，以控制进油口处的油液压力。

减压阀是使出口压力（二次压力）低于进口压力（一次压力）的一种压力控制阀，其工作时利用出油口的油液作用于阀芯上的液压力和弹簧力相平衡来控制阀芯移动，保持出口压力恒定。

顺序阀是用来控制液压系统中各元件先后动作顺序的液压元件。

根据控制方式的不同，顺序阀可分为内控式和外控式两大类，内控式用阀的进口压力控制阀芯的启闭；外控式用外来的控制压力油控制阀芯的启闭。

溢流阀、减压阀和顺序阀的图形符号表示这些压力控制阀的功能、控制方式及外部连接口，不表示它们的具体结构和参数、连接口的实际位置和元件的安装位置。

液压系统用图形符号表示时，可使系统图绘制起来更为方便，更加简单明了。

按照规定，液压元件图形符号均以元件的静止位置或零位（未受到激励的状态）表示。

溢流阀、减压阀和顺序阀的图形符号外观相似，功能却各不相同，初学者难于掌握和区分。

本文根据各阀在液压系统中的作用及工作原理，通过相互比较，来介绍他们的图形符号，希望能够帮助大家更好地掌握和快速识别这三种元件的图形符号2 直动式溢流阀、减压阀和顺序阀图形符号2.1 三种阀的阀体及进出主油路的图示方法溢流阀、减压阀和顺序阀三种阀的阀体和进出主油路在图形符号中表达方式一样（如图1所示），方框表示阀体，方框外部的实线段表示外部主油路。

图1 阀体及进出主油路的图示2.2 三种阀的阀芯图示方法方框中的箭头表示阀芯（如图2所示）。

溢流阀和顺序阀的阀芯在不工作时使它们的进出主油口不通，其图中的箭头和进出油路错开；减压阀的阀芯在不工作时使进出主油口相通，其图中的箭头将进出油路连通。

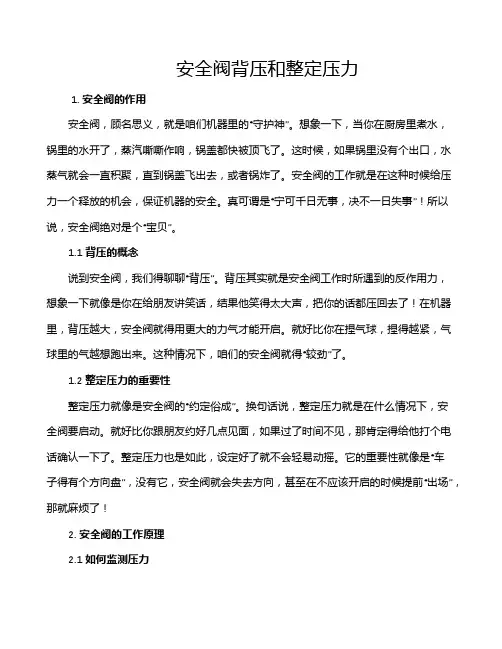

安全阀背压和整定压力1. 安全阀的作用安全阀，顾名思义，就是咱们机器里的“守护神”。

想象一下，当你在厨房里煮水，锅里的水开了，蒸汽嘶嘶作响，锅盖都快被顶飞了。

这时候，如果锅里没有个出口，水蒸气就会一直积聚，直到锅盖飞出去，或者锅炸了。

安全阀的工作就是在这种时候给压力一个释放的机会，保证机器的安全。

真可谓是“宁可千日无事，决不一日失事”！所以说，安全阀绝对是个“宝贝”。

1.1 背压的概念说到安全阀，我们得聊聊“背压”。

背压其实就是安全阀工作时所遇到的反作用力，想象一下就像是你在给朋友讲笑话，结果他笑得太大声，把你的话都压回去了！在机器里，背压越大，安全阀就得用更大的力气才能开启。

就好比你在捏气球，捏得越紧，气球里的气越想跑出来。

这种情况下，咱们的安全阀就得“较劲”了。

1.2 整定压力的重要性整定压力就像是安全阀的“约定俗成”。

换句话说，整定压力就是在什么情况下，安全阀要启动。

就好比你跟朋友约好几点见面，如果过了时间不见，那肯定得给他打个电话确认一下了。

整定压力也是如此，设定好了就不会轻易动摇。

它的重要性就像是“车子得有个方向盘”，没有它，安全阀就会失去方向，甚至在不应该开启的时候提前“出场”，那就麻烦了！2. 安全阀的工作原理2.1 如何监测压力安全阀的工作原理其实挺简单的。

它就像一位敏锐的侦探，随时监测着机器里的压力变化。

机器里的压力一旦超过设定值，安全阀就会“嗖”的一声打开，像个英雄救美，立马释放多余的压力。

这种反应速度，可是快得像闪电，绝对不会让你等太久。

想想看，如果是个厨师，面临的可是“锅爆炸”的大危机，谁也不希望等太久对吧？2.2 背压与整定压力的互动这时候，我们就得说说背压和整定压力之间的“微妙关系”了。

背压越大，安全阀开启的整定压力就得调得越高。

就好比你想拉朋友一起吃饭，但他偏不来，结果你得加倍努力才能让他走出家门。

也就是说，整定压力和背压就像是一对“欢喜冤家”，一个调皮，一个乖巧，平时斗斗嘴，但关键时刻却能默契配合，确保机器的安全。

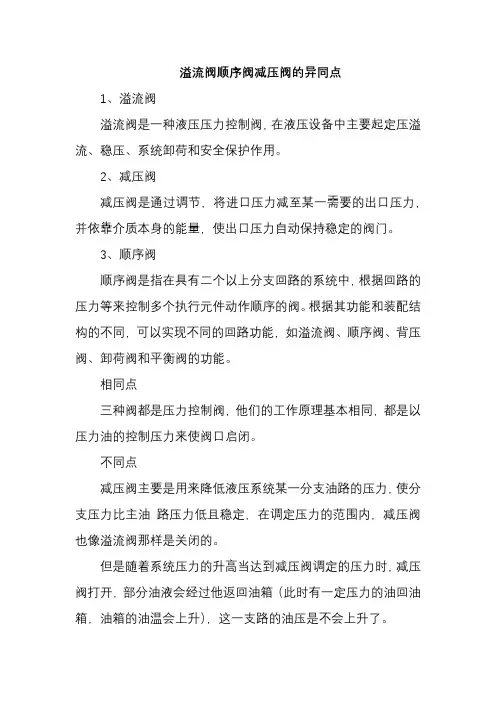

溢流阀顺序阀减压阀的异同点1、溢流阀溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流、稳压、系统卸荷和安全保护作用。

2、减压阀减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。

3、顺序阀顺序阀是指在具有二个以上分支回路的系统中，根据回路的压力等来控制多个执行元件动作顺序的阀。

根据其功能和装配结构的不同，可以实现不同的回路功能，如溢流阀、顺序阀、背压阀、卸荷阀和平衡阀的功能。

相同点三种阀都是压力控制阀，他们的工作原理基本相同，都是以压力油的控制压力来使阀口启闭。

不同点减压阀主要是用来降低液压系统某一分支油路的压力，使分支压力比主油路压力低且稳定，在调定压力的范围内，减压阀也像溢流阀那样是关闭的。

但是随着系统压力的升高当达到减压阀调定的压力时，减压阀打开，部分油液会经过他返回油箱（此时有一定压力的油回油箱，油箱的油温会上升），这一支路的油压是不会上升了。

减压阀起到对本支路的减压与稳压作用。

溢流阀则不同，它装在泵的出口处会保证系统的整体压力稳定且不会超压。

可以说溢流阀是被动工作，而减压阀是主动工作。

三种阀在液压系统中的作用稍有差异：溢流阀起定压溢流，稳压，系统卸荷和安全保护作用。

减压阀起减压与稳压作用。

顺序阀的主要作用有：（1）控制多个元件的顺序动作；（2）用于保压回路；（3）防止因自重引起油缸活塞自由下落而做平衡阀用；（4）用外控顺序阀做卸荷阀，使泵卸荷；（5）用内控顺序阀作背压阀。

溢流阀、减压阀、顺序阀三者的区别从如下几个方面概括：1、控制压力：减压阀是出口压力控制，保证出口压力为定值；溢流阀是进口压力控制，保证进口压力为定值；顺序阀可用进口压力控制，也可用外部压力控制。

2、不工作时阀口状态：减压阀阀口常开；溢流阀阀口常闭；顺序阀阀口常闭。

3、工作时阀口状态：减压阀阀口关小；溢流阀阀口开启；顺序阀阀口开启。

4、泄油口：减压阀有单独的泄油口；顺序阀通常有单独的泄油口；溢流阀弹簧腔的泄露油经阀体内流道内泄至出口。

1 绪论液压技术发展历史较短，但是发展速度相当快。

作为新兴的应用学科，在国民生活中应用十分广泛。

现如今，机电产品正朝着功能多样化的趋势发展，而液压技术正好满足它的要求，所以，为了实现生产自动化、工业自动化，液压技术是必不可缺的。

液压技术有很多优点，比如：反应速度快、液压系统体积小、结构简单、操控方便、传递的力量较大、可实现无极调速等。

通常选用矿物油作为工作介质，使用寿命长，可实现自行润滑。

因此，它被广泛应用在工程机械、农业机械、汽车工业、冶金工业等各行各业中。

近几年来，液压技术广泛采用高新技术成果，使各行业应用领域都有很大发展和提高。

液压传动设备的组成有：动力元件（液压泵）、执行元件（液压马达和液压缸）、控制元件（液压阀）、辅助元件（油箱、蓄能器等）。

液压泵：把电机的机械能转化成液压能的能量转换装置，液压泵种类有很多，按结构形式分常用的有：螺旋泵、齿轮泵、柱塞泵、叶片泵等。

液压马达是把液压能转换成机械能，并且以旋转的形式输出角速度和转矩的一种液压执行机构。

液压阀就是调节和控制流体的流量、方向和压力。

按用途分为流量控制阀、方向控制阀和压力控制阀。

常用的流量控制阀有：调速阀、节流阀等；方向控制阀有：换向阀、方向阀；压力控制阀有：溢流阀、顺序阀、减压阀等；辅助元件有：过滤器、油箱及蓄能器、密封圈等。

液压阀的作用就是控制液体的方向、流量和压力，液压阀元件的优劣对液压设备工作的可靠性有很大影响。

在设计先导式溢流阀过程中，将它系列化、标准化和通用化，能够提高产品质量，完善生产工艺性，并且维修方便，保证其工作效率。

1.1液压技术发展历史液压技术与流体力学是息息相关的。

17世纪50年代，帕斯卡提出了帕斯卡原理，17世纪70年代牛顿提出了内摩擦定律，18世纪，相继建立伯努利能量方程和连续性方程，这些理论对液压技术的发展奠定了基础。

1795年，约瑟夫·布拉曼提出了液压机的专利，并于2年后制造出手动泵供压式水压机。

阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

2.调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

3.止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

4.分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

5.安全阀类用于介质超压时的安全保护。

包括各种类型的安全阀。

一、闸阀靠阀板的上下移动，控制阀门开度。

阀板象是一道闸门。

闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国内生产闸阀的厂家比较多，连接尺寸也大多不统一。

性能特点：优点：1、流动阻力小。

阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。

是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。

闸板的启闭行程较大，降是通过螺杆进行的。

4、水锤现象不易产生。

原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、形体简单, 结构长度短，制造工艺性好，适用范围广。

8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。

外形尺寸较大，开启需要一定的空间，开闭时间长。

溢流阀的工作原理及使用注意事项溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流作用，稳压，系统卸荷和安全保护作用。

溢流阀在装配或使用中，由于O形密封圈、组合密封圈的损坏，或者安装螺钉、管接头的松动，都可能造成不应有的外泄漏。

如果锥阀或主阀芯磨损过大，或者密封面接触不良，还将造成内泄漏过大，甚至影响正常工作。

定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。

当系统压力增大时，会使流量需求减小。

此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。

稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。

系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。

溢流阀此时作为卸荷阀使用。

安全保护作用：系统正常工作时，阀门关闭。

只有负载超过规定的极限（系统压力超过调定压力）时开启溢流，进行过载保护，使系统压力不再增加（通常使溢流阀的调定压力比系统最高工作压力高10%——20%）。

实际应用中一般有：作卸荷阀用，作远程调压阀，作高低压多级控制阀，作顺序阀，用于产生背压（串在回油路上）。

溢流阀一般有两种结构：1、直动型溢流阀。

2、先导式溢流阀。

对溢流阀的主要要求：调压范围大，调压偏差小，压力振摆小，动作灵敏，过载能力大，噪声小。

溢流阀注意事项：噪声和振动液压装置中容易产生噪声的元件一般认为是泵和阀，阀中又以溢流阀和电磁换向阀等为主。

产生噪声的因素很多。

溢流阀的噪声有流速声和机械声二种。

流速声中主要由油液振动、空穴以及液压冲击等原因产生的噪声。

机械声中主要由阀中零件的撞击和磨擦等原因产生的噪声。

（1）压力不均匀引起的噪声先导型溢流阀的导阀部分是一个易振部位如图3所示。

在高压情况下溢流时，导阀的轴向开口很小，仅0.003——0.006厘米。

过流面积很小，流速很高，可达200米/秒，易引起压力分布不均匀，使锥阀径向力不平衡而产生振动。

安全阀背压阀作为计量泵系统的管路附件。

严格依据计量泵工况特性、遵循流体力学原理设计，选择高品质进口工程材料，经精密机械加工而成。

该阀门既可作安全阀使用，也可作背压阀使用。

特点克服了同类阀门流量小、水锤现象重、易渗漏的缺陷。

1、结构简单，外观精美，可靠性高；2、流量大，压差低,启动灵敏；3、阀体材料耐腐性佳，可满足几乎所有介质；4、PTFE/FKM复合隔膜；5、背压阀具有防虹吸功能。

工作原理阀门主要由阀体、阀盖、隔膜、弹簧、压力调节螺钉等组成（见左图）。

阀体由两个同心圆型腔组成，两型腔上方为隔膜。

通过压缩弹簧，给隔膜施加一定压力，隔膜下移，隔断两型腔。

工作时，流体从其中一端进入型腔，随压强上升，作用在隔膜上的顶力增大。

当作用力超过弹簧施加的压力时，隔膜被顶起，两型腔贯通，阀门打开，介质从另一端口流出。

当系统压力下降时，隔膜被压下，流体通道被切断，阀门关闭。

安全阀当管路系统产生过压时，通过安全阀排出多余液体，能有效保护泵及其它设备。

安全阀通常安装在泵排出管路的支路上，应尽量靠近被保护的设备或管道。

（压力调节范围：0-1.0MPa）背压阀在一些低压管路系统中。

由于流体的加速度因素，计量泵出口单向阀关闭滞后，导致泵投加过量。

通过加装背压阀，增加泵出口压力，保证单向阀关闭及时，有效防止过量投加现象。

（压力调节范围：0-0.3MPa）选型说明注：标准接口为NPT螺纹，如需其它类型接口，请另询。

安全阀应尽可能安装在靠近泵的位置，出口应无背压。

背压阀安装在靠近泵的位置，阀出口管路通径不低于阀门公称通径。

外形尺寸PVC/PVDF材质316L材质参考流量型号 D NPTF A mmBmmCmm型号 D NPTFAmmBmmCmmL/hVR1P/VB1P 1/4" 90 60 19 VR1L/VB1L 1/4" 90 60 19 0-50 VR2P/VB2P 1/2" 90 60 19 VR2L/VB2L 1/2" 90 60 19 30-460VR3P/VB3P 3/4" 130 90 30 VR3L/VB3L 3/4" 130 90 30 50-750 VR4P/VB4P 1" 130 90 30 VR4L/VB4L 1" 130 90 30 65-1000 VR6P/VB6P 1-1/2" 220 130 45 VR6L/VB6L 1-1/2" 205 130 40 240-3600 VR8P/VB8P 2" 230 130 50 VR8L/VB8L 2" 215 130 45 300-4500。

阀门汇总在我们平时生活中，阀门的应用十分广泛。

它具有截断、调节、导流、防止逆流、稳流、分流或溢流等功能，是管路中最复杂的元件。

“阀”的定义是在流体系统中，用来控制流体方向、压力、流量的装置。

阀门是使配管和设备内的介质（液体、气体、粉末）流动或停止、并能控制其流量的装置。

目前市面上的阀门的品种和规格很多。

阀门有以下几种分类方法：一、按作用和用途分类：（1）截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。

（2）止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

（3）安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

（4）调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

（5）分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

（6）排气阀：管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。

一般来说安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗。

二、按公称压力分类（1）真空阀：指工作压力低于标准大气压的阀门。

（2）低压阀：指公称压力PN ≤1.6Mpa 的阀门。

（3）中压阀：指公称压力PN 为2.5、4.0、6.4Mpa的阀门。

（4）高压阀：指工称压力PN 为10～80Mpa的阀门。

（5）超高压阀：指公称压力PN≥100Mpa的阀门。

三、按工作温度分类（1）超低温阀：用于介质工作温度t<－100℃的阀门。

（2）低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。

（3）常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。

（4）中温阀：用于介质工作温度120℃（5）高温阀：用于介质工作温度t>450℃的阀门。

四、按驱动方式分类（1）自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。

溢流阀做背压阀原理嘿，朋友们！今天咱来聊聊溢流阀做背压阀的原理。

你看啊，溢流阀就像是一个特别会把控的“小管家”。

咱可以把液压系统想象成一条水流，而溢流阀呢，就是那个守在关键位置的闸门。

当系统里的压力慢慢升高，就好像水流越来越急的时候，这个“小管家”就开始发挥作用啦！它会根据设定好的压力值，一旦压力超过了这个界限，就立马打开闸门，让多余的液压油流回去，从而保持系统压力的稳定。

这就好比我们日常生活中，家里的水电费要是一直涨个不停，那咱就得想办法控制一下，不然钱包可受不了呀！溢流阀就是起到了这样一个控制的作用。

那它怎么当背压阀呢？其实很简单啦！它在系统的回油路上安安静静地待着，就像一个忠诚的卫士。

当油液往回走的时候，它就会给油液一个小小的阻力，这个阻力就是背压啦！有了这个背压，就能让系统的工作更加平稳可靠呢。

比如说，你想想看，一辆汽车在行驶的时候，如果没有一点阻力，那不是会飘起来啦？这背压就像是给汽车加了一点重量，让它能稳稳地在路上跑。

溢流阀做背压阀还有很多好处呢！它能让执行元件的运动更加平稳，不会突然一下子冲出去或者停下来。

就好像我们走路一样，要是一步跨得太大或者突然停住，那不就容易摔倒嘛！它还能帮助系统散热，就像人热了会出汗来降温一样。

而且哦，溢流阀这个“小管家”还特别耐用，只要你好好对待它，它就能一直为你服务。

当然啦，你也得根据实际情况选择合适的溢流阀，要是选错了，那可就麻烦啦！就像你让一个小瘦子去扛大包，那肯定不行呀！总之呢，溢流阀做背压阀的原理虽然不复杂，但作用可大着呢！它就像一个默默无闻却又至关重要的角色，为我们的液压系统保驾护航。

咱可得好好了解它，才能让我们的机器设备更好地工作呀！你们说是不是这个理儿呢？。

液压附件知识点总结高中液压传动系统是指利用液体作为传动介质，通过液压泵将机械能转化为液压能，再通过阀门和执行元件将液压能传递到执行机构，来完成工作。

液压传动系统具有传动功率大、传动效率高、运动平稳、容易控制等优点，因而被广泛应用于各种工程机械和自动化设备中。

而液压附件则是液压系统中的重要组成部分，它们包括各种阀门、执行元件、连接件等，起着调节、控制和连接的作用。

本文将对液压附件的知识点进行总结，以便于读者更加全面地理解液压传动系统。

一、阀门1. 比例阀：比例阀是一种可以通过改变控制电压，来实现对流量或压力的比例调节的阀门。

比例阀通过电磁铁控制阀芯的移动，从而调整阀口的大小，实现对液压系统的控制。

比例阀在工程机械和液压系统中的应用非常广泛，例如挖掘机、起重机、铲车等都会使用比例阀来实现对液压系统的精准控制。

2. 溢流阀：溢流阀是一种通过设置溢流压力来实现对液压系统最大压力的控制。

当液压系统内压力达到设定值时，溢流阀就会打开，将多余的液压油流出，从而保护液压系统不会因为压力过高而损坏。

3. 定向阀：定向阀是用来控制液压系统流向的阀门，根据不同的控制信号，定向阀可以实现对液压系统的流向控制，例如单向阀、双向阀、换向阀等。

4. 节流阀：节流阀是一种可以通过调节阀口的开合程度，来实现对液压系统流量的调节的阀门。

节流阀通过压力损失来实现对流量的调节，可以帮助实现液压系统的平稳运动和精确控制。

5. 安全阀：安全阀是一种用来保护液压系统的重要阀门，当系统内压力超过设定值时，安全阀会自动打开，将多余的压力释放出去，防止系统发生爆炸或损坏。

二、执行元件1. 液压缸：液压缸是一种通过液压力来实现线性运动的执行元件，它由缸筒、活塞、活塞杆等部件组成。

当液压缸内液压油进入缸筒时，活塞会向外运动，带动活塞杆一起拉动机械装置进行工作，液压缸通常用于各种工程机械和自动化设备中。

2. 液压马达：液压马达是一种通过液压力来实现旋转运动的执行元件，它通常由马达本体、定子、转子等部件组成。

各类阀门的结构与原理概要阀门是一种用于控制介质流动的机械装置，广泛应用于化工、石油、冶金、电力、水处理等领域。

根据其结构和原理的不同，可以分为多种类型的阀门，包括截止阀、调节阀、安全阀、止回阀等。

本文将对这些常见的阀门类型的结构和工作原理进行概要介绍。

1. 截止阀（Gate Valve）：截止阀是一种常见的阀门类型，其主要用途是控制流体的开启和关闭。

截止阀的特点是结构简单，密封性好。

其结构包括阀体、阀盖、阀杆和阀瓣等。

通过旋转阀杆，使阀瓣升降来开启或关闭流体通道。

2. 调节阀（Globe Valve）：调节阀用于控制介质的流量和压力。

它的结构包括阀体、阀盖、阀杆和阀芯等。

调节阀的工作原理是通过阀芯的上下移动来改变介质通道的截面积，从而调节介质的流量和压力。

3. 安全阀（Safety Valve）：安全阀用于防止压力超过设定值导致设备损坏或事故发生。

其结构包括阀体、阀盖、阀座和弹簧等。

当系统压力超过设定值时，弹簧被压缩使阀盖离开阀座，介质通过阀体排出，以降低系统压力。

4. 止回阀（Check Valve）：止回阀用于防止介质倒流，其结构简单，流阻小。

常见的止回阀类型包括挡板式、升降式和旋启式。

工作原理是通过介质压力的作用使阀瓣关闭阀门，防止倒流。

5. 脉动阀（Pulse Valve）：脉动阀主要用于气动输送系统中，用于控制气流的开启和关闭。

其结构包括阀体、阀座、膜片和电磁铁等。

当电磁铁通电时，膜片被吸引使阀座开启，气流通过；当电磁铁断电时，弹簧将膜片推回使阀座关闭，停止气流。

6. 溢流阀（Pressure Relief Valve）：溢流阀用于控制系统压力在设定范围内，以防止压力超过设定值。

溢流阀的结构包括阀体、阀盖、阀瓣和弹簧等。

当系统内压力达到设定值时，阀瓣会被推向阀座，使系统内压力通过阀体排出。

7. 调速阀（Speed Control Valve）：调速阀主要用于控制流体的流速和流量。

其结构包括阀体、阀盖、调节阀芯和调节弹簧等。

安全阀用在受压设备、容器或管路上，作为超压保护装置。

当设备、容器或管路内的压力升高超过允许值时，阀门自动开启，继而全量排放，以防止设备、容器或管路内的压力继续升高；当压力降低到规定值时，阀门应自动及时关闭，从而保护设备、容器或管路的安全运行。

安全阀可以由阀门进口的系统压力直接驱动，在这种情况下是由弹簧或重锤提供的机械载荷来克服作用在阀瓣下方的介质压力。

它们还可以由一个机构来先导驱动，该机构通过释放或施加一个关闭力来使安全阀开启或关闭。

因此，按照上述驱动模式将安全阀分为直接作用式和先导式。

安全阀可以在整个开启高度范围或在相当大的开启高度范围内比例开启一也可能仅在一个微小的开启高度范围内比例开馆，然后突然开启到全开位置。

因此，可以将安全阀分为比例式和全启式。

安全阀的结构、应用和公称通径的确定应受到规范的约束，或者应得到法定机关的同意。

在不同的规范之间，其约束条款以及有关定义可能不同。

在应用安全阀时，必须遵循其适用规范的要求。

背压阀背压阀的名词来源于，Back Pressure Valve。

它代表的意思是说由于阀的功能而形成一定的压力，压力一般可以调节。

最常用的系统有，流体计量投加系统、液压控制系统、化学反应条件、物态临界状态控制等。

基本可以分为调节和过流两部分。

背压阀一、概述计量泵等容积泵在低系统压力下工作时，都会出现过量输送。

为防止类似问题，必须在计量泵的进出口至少0.7Bar的背压。

通过在计量泵出口管道中安装背压阀就能达到目的。

二、主要功能1. 为背压阀两端管路提供压力差2. 在要求不是很严格的系统中可作为安全阀使用。

3. 和脉动阻尼器配合使用减小水锤对系统的危害，减小流速波动的峰值，保护管路、弯头、接头不受压力波动的冲击。

4. 为计量泵创造良好的工作环境并改善泵的工作性能。

三、工作原理背压阀是通过弹簧的弹力来工作的。

当系统压力比设定压力小时，膜片在弹簧弹力的作用下堵塞管路；当系统压力比设定压力大时，膜片压缩弹簧，管路接通，液体通过背压阀。
